HVI-Blitzschutz
Flexibilität und höchste Sicherheit: Mit den hochspannungsfesten, elektrisch isolierten HVI-Leitungen von DEHN halten Sie Trennungsabstände auf unkomplizierte Weise ein. Die Einsatzmöglichkeiten der HVI-Leitungen sind äußerst vielfältig und für jede Anwendung passend. Nur DEHN bietet ein derart breites Spektrum und über 20 Jahre Erfahrung im isolierten Blitzschutz.
Innovative HVI-Leitungen: Sicherheit und Gestaltung in Perfektion
Die von DEHN entwickelten HVI-Leitungen (High Voltage Insulation) verfügen über einen blitzstromführenden Kern, der mit Isoliermaterial ummantelt ist. Erforderliche Trennungsabstände zu anderen leitenden Gebäudeteilen oder Elektro- und Rohrleitungen werden eingehalten, ohne weitere Maßnahmen ergreifen zu müssen.

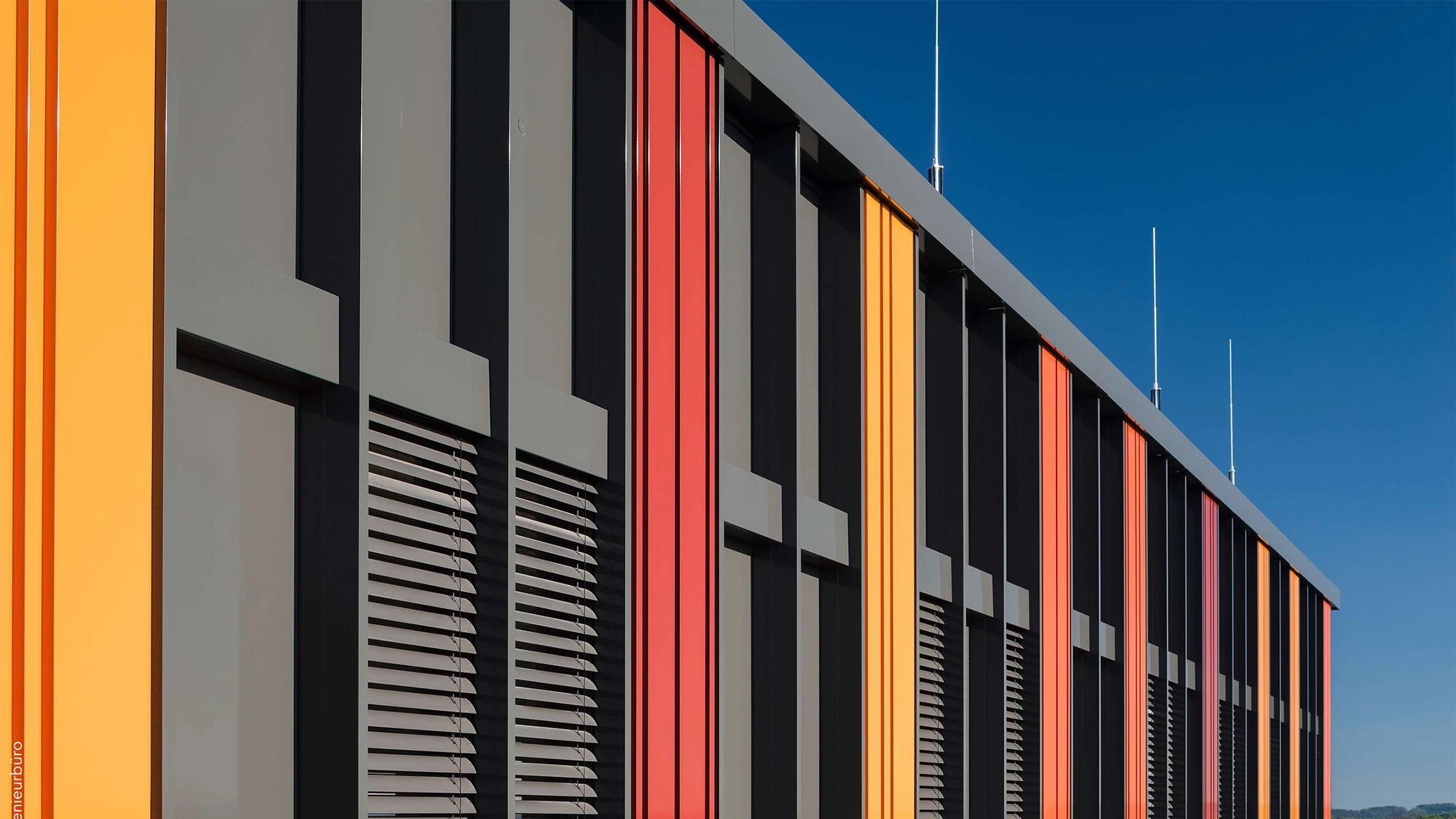

HVI-Leitungen können außerdem hinter der Fassade verlegt und sogar in Gebäudefarbe gestrichen werden. Das bedeutet für Sie: immer optimale Anpassung an die Gebäudearchitektur und viele Gestaltungsmöglichkeiten.
HVI-Technologie – Die intelligente Lösung zur Einhaltung von Trennungsabständen
Leitungsvarianten
Die hochspannungsfesten, isolierten Leitungen stellen die Einhaltung des Trennungsabstands zu elektrisch leitenden Komponenten sicher. Das Sortiment umfasst vier Varianten: HVI light plus, HVI und HVI power.
Bei der Auswahl der passenden Leitung ist der notwendige Trennungsabstand entscheidend:
(*) bei Einzelableitung. Bei Mehrfachableitung (kc<1) auch für BSK I geeignet.
Elektrisch isoliertes Blitzschutzsystem nach DIN IEC/TS 62561-8
Unsere Produkte für den isolierten Blitzschutz sind durchgängig nach der Norm DIN IEC/TS 62561-8 geprüft und entsprechen den Anforderungen an Bauteile für ein elektrisch isoliertes Blitzschutzsystem. Diese Sicherheit bieten wir Ihnen sowohl bei unseren HVI-Bauteilen als auch bei unseren Produkten für die getrennte Fangeinrichtung (wie DEHNiso-Kombi und GFK-Produkte).
Ihr Vorteil: Geprüfte Sicherheit auf höchstem Niveau und eine Qualität gemäß internationalen Anforderungen. Und dies nicht nur für einzelne Bauteile, sondern für ganze Systemlösungen. HVI von DEHN – seit 2003 für Sie im Einsatz!
HVI – alle Installationsvarianten gemäß DIN IEC/TS 62561-8 geprüft
Die erhältlichen Komponenten des HVI-Systems sind als Gesamtsystem abgeprüft. Eine Kombination unseres Systems mit anderen, am Markt erhältlichen Komponenten, wurde von DEHN weder vorgesehen noch geprüft. Werden dennoch systemfremde Komponenten bei der Planung oder Montage unseres HVI-Systems verwendet, so führt dies gemäß der Regelung in unseren Allgemeinen Geschäftsbedingungen (AGB) zum Erlöschen des Gewährleistungsanspruchs und kann die Funktionalität des gesamten HVI Blitzschutzsystems nachteilig beeinflussen.
HVI-Blitzschutz
Der HVI-Blitzschutz ist sicher, einfach und flexibel zu installieren. Bevor das geschieht, kommt es auf zwei wichtige Schritte an:
Windlast berechnen
Die Windlast ist bei der Planung und Installation von Fangeinrichtungen als Teil einer Blitzschutzanlage besonders wichtig. Komplexe Gebäudestrukturen erfordern dabei individuell angepasste Fangeinrichtungen. Hier erfahren Sie, wie die Windlast in fünf Schritten zu berechnen ist – inklusive Postleitzahlensuche für die Windzone.
Trennungsabstand einhalten
Die Einhaltung des Trennungsabstands verhindert gefährliche Überschläge zwischen geerdeten Gebäudeteilen und den blitzstromführenden Komponenten der Blitzschutzanlage, um Funkenbildung und damit verbundene Personenschäden, Sachschäden oder Brände zu vermeiden.
Downloads
Getrennter und isolierter Blitzschutz
Fachgerechte Auslegung und Dimensionierung
HVI light plus
Der Allrounder im isolierten Blitzschutz
HVI Check
Isolationsprüfung für HVI-Leitungen
Planungshilfe
Blitzkugeldurchhang und Schutzwinkel-Bereich bei Fangstangen
Prüfbericht
Prüfung des HVI-Blitzschutzsystems
Bildung von Äquipotentialflächen
Bildung von Äquipotentialflächen als Bezugsebene für die Berechnung des Trennungsabstandes
Unsere Services
Wir begleiten Ihr Projekt von der Planung bis zur Umsetzung und darüber hinaus. Nutzen Sie unser vielfältiges Angebot an praktischen Tools und Services.
Konzipieren Sie für Ihr Projekt den äußeren Blitzschutz sowie Erdungsanlagen nach DIN 18014 und IEC 62305-3. Für die weitere Verwendung erstellt das Programm automatisch eine Stückliste.
Wir erstellen das komplette Blitzschutzkonzept – von der Risikoanalyse über die Erdungssimulation bis zur Budgetplanung – exakt auf Ihr Projekt abgestimmt und normengerecht.
Nutzen Sie die DEHNacademy, um sich und Ihr Team immer auf dem neuesten Stand zu halten. Verschaffen Sie sich gleich einen Überblick über unser Kursangebot.
FAQ – HVI-Blitzschutzsysteme (Planung, Installation, Betrieb)
Der HVI-Blitzschutz (High Voltage Insulated) ist ein System mit speziell isolierten Leitungen, das dafür sorgt, dass der notwendige Trennungsabstand sicher eingehalten wird. Das bedeutet: leitende Teile einer baulichen Anlage kommen nicht mit Blitzströmen in Berührung – ein entscheidender Schutz für Gebäude, PV-Anlagen oder technische Aufbauten.
Der große Vorteil eines HVI-Systems ist die kompakte und sichere Leitungsführung, ohne dass zusätzliche Distanzhalter oder aufwendige bauliche Anpassungen nötig sind. So lassen sich Leitungen sauber an Fassaden oder technischen Anlagen verlegen, während die Sicherheit jederzeit erhalten bleibt.
Wichtig zu wissen: Die Isolation schützt zuverlässig vor direktem Kontakt, jedoch müssen mögliche induktive Einkopplungen weiterhin beachtet werden.
Mit HVI-Leitungen von DEHN lassen sich bauliche Konflikte deutlich reduzieren, da der Trennungsabstand entlang der gesamten Leitung bereits integriert ist. Dies bedeutet weniger Durchdringungen von Dachflächen und Fassaden sowie eine einfachere Montage. Die graue HVI-Leitung bietet zusätzlich einen Berührspannungsschutz, was die Sicherheit für Personen in frequentierten Bereichen erhöht. Dennoch sind die Sicherheitsinstruktionen zur Vermeidung von Schrittspannungen im Erdungsbereich zu beachten.
Insgesamt führt der Einsatz von HVI zu einer vereinfachten Planung, weniger Abstimmungsaufwand und einer schnelleren, normgerechten Ausführung – insbesondere bei metallisch geerdeten Komponenten wie PV-Rahmen, Klimageräten oder Geländern.
- graue HVI-Leitung:
- ein zusätzlicher Außenmantel bietet Schutz vor mechanischen Einflüssen.
- überstreichbar (unter Berücksichtigung der EBA-Vorgaben)
- Unterputz- und Erdverlegung bis 2 Meter möglich
- UV-stabil und witterungsbeständig
- selbstverlöschend (Brandklasse Eca)
- bietet Berührspannungsschutz (zusätzliche Sicherheitsinstruktionen beachten)
- schwarze HVI-Leitung:
- keine Erdverlegung zulässig
- kein Berührspannungsschutz
- UV-stabil und witterungsbeständig
- nicht selbstverlöschend (Brandklasse Fca)
Die Verbindung ist zulässig, wenn der Endverschlussbereich eingehalten wird. Dieser Bereich muss frei von metallischen Teilen sein. Sonderfall: Wenn der Trennungsabstand am Anschluss s < 17,5 cm (bei ) ist, kann der Endverschlussbereich vernachlässigt werden und der PA-Anschluss entfällt. Bei größeren Abständen muss der Endverschlussbereich vollständig eingehalten werden.
- HVI light plus kann als Ersatz für HVI light verwendet werden (bei s ≤ 45 cm).
- Leitungshalter sind für HVI light plus und HVI (schwarz/grau) freigegeben (Aufnahme 20–23 mm).
- Systemfremde Kombinationen sind nicht zulässig (siehe Q16).
- Grundsätzlich ist der PA-Anschluss am Stützrohr auszuführen.
- Ausnahmen (HVI light plus):
- D50-Stützrohre: kein PA erforderlich
- D40-Stützrohre: kein PA erforderlich, wenn s ≤ 45 cm
- Bei der Kombination von HVI- und konventionellem Blitzschutz:
Potentialausgleich (PA) erforderlich, entfällt am Anschluss, wenn s ≤ 17,5 cm - Am unteren Anschlusselement (Erdeinführung): kein PA notwendig, aber möglich
- HVI light plus: 105 674, 105 675, 819 674, 819 675
Hinweis: kurze 1 600-mm-Rohre sind ungeeignet. - HVI / HVI power: alle Stützrohre ohne seitlichen Auslass
- Hinweis: Stützrohre mit seitlichem Auslass sind zugelassen. Bei der Wandmontage sollte der Auslass zur Wand zeigen, um optisch unauffällig zu bleiben.
Der Endverschlussbereich ist die schutzrelevante Übergangszone am Leitungsende. Er kann als Zylinder um die Anschlussstelle betrachtet werden, dessen Radius dem Trennungsabstand s bei km = 1 entspricht. Innerhalb dieses Bereichs dürfen keine metallischen Teile vorhanden sein. Sonderfall: Liegt am Anschluss s < 17,5 cm, ist der Bereich vernachlässigbar und der Potentialausgleich (PA) entfällt.
Der Mindest-Biegeradius beträgt Außendurchmesser × 10. Zu enge Bögen können die Isolation der HVI-Leitungen beschädigen und die geprüfte Stoßspannungsfestigkeit beeinträchtigen. Bei Fehlern muss der Leitungsweg neu geführt, Halterabstände angepasst und scharfe Kanten vermieden werden. Nach der Korrektur ist eine Sichtprüfung mit Fotodokumentation empfehlenswert.
Parallele Leitungsführung kann magnetische Wechselwirkungen verursachen. Ab dem Stützrohrauslass ist ein Mindestabstand von > 200 mm zwischen HVI-Leitungen einzuhalten. PA-Leiter sollten nicht parallel zu anderen blitzstrombehafteten Leitungen geführt werden. Wo dies unvermeidbar ist, sind Abstände zu maximieren und Kreuzungen orthogonal auszuführen.
- Dauerbetrieb: −30 … +70 °C (grau: −45 … +70 °C)
- Verarbeitung: −5 … +40 °C
- Schrumpfschlauch bis max. 150 °C
Abweichungen können Undichtigkeiten oder Materialschäden verursachen. Lagerung und Baustellenklima sind zu berücksichtigen. - Die Erfahrungen zeigen, dass es vorteilhafter für die Verarbeitung und Verlegung ist bei Temperaturen über 5°C zu arbeiten
Ja, Seilüberspannungen mit HVI-Leitungen sind bis zu einer Spannweite von 10 Metern zulässig, jedoch nur mit Windlastnachweis. Längere Spannweiten sind nicht geprüft und nicht zulässig, bzw. benötigen zusätzliche statische Maßnahmen.
Die Rohraußenverlegung der HVI power-Leitung ist möglich, zum Beispiel mit dem Anschlussset 819149, jedoch nur an GFK/AL-Stützrohren.
Nein. Eine Kombination mit systemfremden Komponenten ist nicht vorgesehen und nicht geprüft. Dadurch kann die Funktion beeinträchtigt werden und die Gewährleistung entfallen.
Alle HVI-Leitungen haben Ex-Zonen-Zulassungen (Herstellererklärung) für den Einsatz in den explosionsgefährdeten Bereichen 1 und 2 (Gaszonen) sowie 21 und 22 (Staubzonen).
Zone 1 und 21:
- HVI light plus, HVI und HVI power zulässig
- Fangeinrichtung außerhalb der Zone
- Blitzkanal darf die Zone nicht durchqueren.
Zone 2 und 22: keine Einschränkungen.
Ja. DIN EN IEC 62305-3 erlaubt andere Werkstoffe, wenn gleichwertige mechanische/elektrische Kennwerte vorliegen. HVI-Leitungen sind gemäß DIN IEC/TS 62561-8 geprüft.
Alle HVI-Systemkomponenten sind gemäß DIN IEC/TS 62561-8 geprüft, inklusive Korrosions- und UV-Prüfungen.
- HVI / HVI light plus: bis zu 5 Leitungen (1× innen, 4× außen)
- HVI power (Alu): 2 Ableitungen (1× innen, 1× außen) mit Anschlussset 819149
- HVI power NIRO-Varianten: 1 Ableitung
- Die Zusammenfassung einer Prüfung ist der sog. Prüfbericht. Dieser kann, soweit erforderlich, folgendes beinhalten:
- Allgemeines wie Eigentümer, Baujahr, Hersteller des Blitzschutzsystems
- Angaben zur Bauart, Nutzung, Schutzklasse, Standort, Dacheindeckung oder Standort
- Angaben zum Blitzschutzsystem (z. B. Trennungsabstand)
- Grundlage der Prüfung (z. B. behördliche Auflagen)
- Art der Prüfung (z. B: umfassende Prüfung)
- Prüfergebnis (z. B. Abweichungen zum aktuellen Stand der Normung)
- Name des Prüfers / Prüforganisation
Mit einem elektrisch isolierten HVI-System lässt sich ein äquivalenter Trennungsabstand s entlang des Leitungswegs einhalten. Dadurch entfallen viele Einzel-s-Nachweise und reduzieren sich bauliche Konflikte, insbesondere mit geerdeten metallischen Komponenten wie PV-Anlagen, Klimageräten oder Metallfassaden. Kompaktere Wege, weniger Distanzhalter und weniger Durchdringungen führen zu geringerem Planungs-/Montageaufwand und weniger Nacharbeit – ein klarer Vorteil für die Total cost of ownership (TCO) und Abnahme.
