Den kompakte kombiafleder er især velegnet i industrielle eltavler. Den giver både lynbeskyttelses-potentialudligning og beskyttelse af tilsluttede apparater. I industrisystemer med netfølgestrømme på op til 100 kA anvendes den til lynbeskyttelsesklasse 1 til 4.

Ved T-fortrådning med maksimal for-sikring er den hidtil nødvendige for-sikring reduceret fra 315 A til 250 A. Dette giver mere plads i tavlesektionen. Endnu en fordel: Kortere ledningslængder til tilslutning af kombiaflederen muliggør anvendelsen af den mindre NH1-sikringsafbryder i stedet for den hidtil nødvendige NH2-afbryder. 

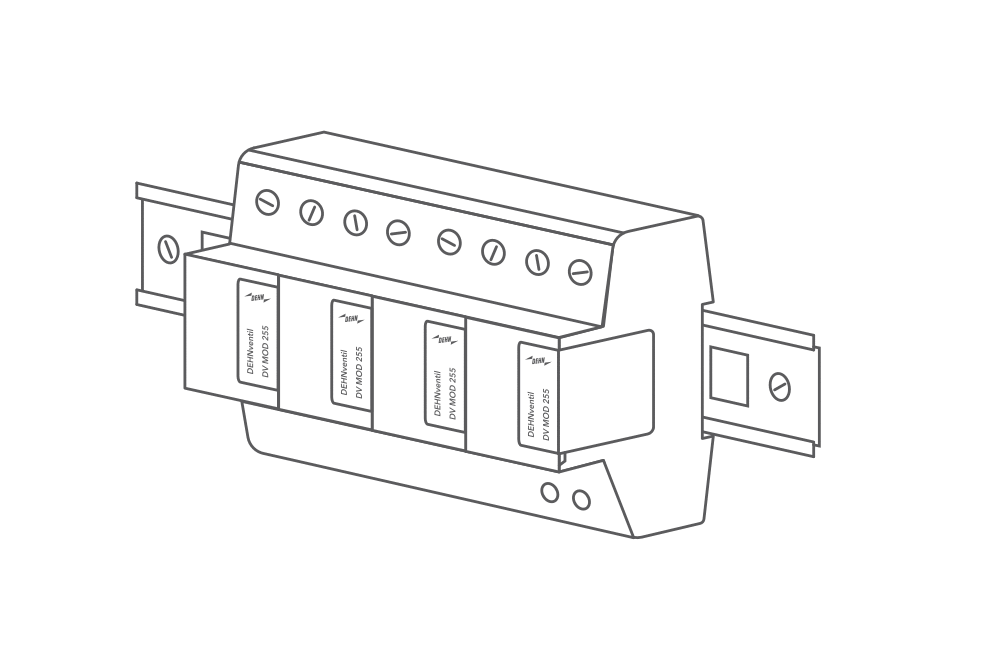

DEHNventil M2 er halvt så bred som den tidligere model. Den normale gennemgangsfortrådning med dobbeltklemme er således ikke længere nødvendig. Hvis du foretrækker denne tilslutningstype, skal du benytte STAK 25 (varenr. 952589) til sikker afledning af driftsstrømme op til 100 A. 

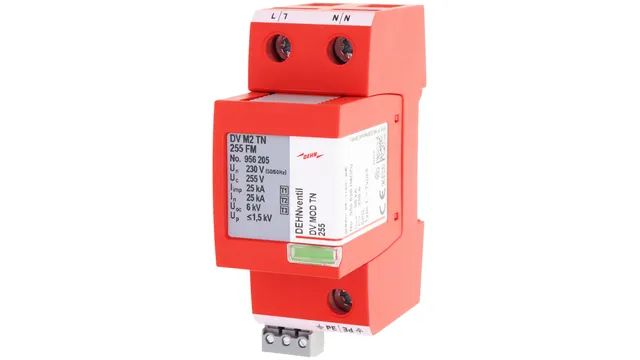

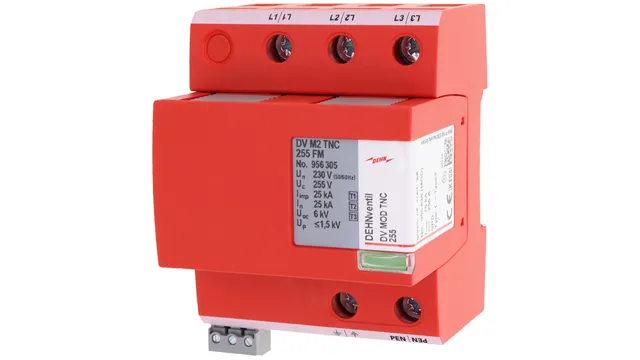

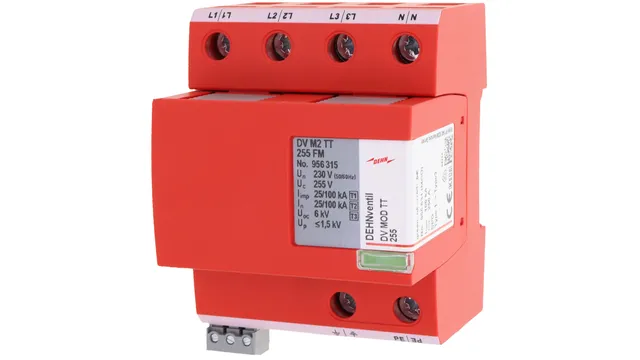

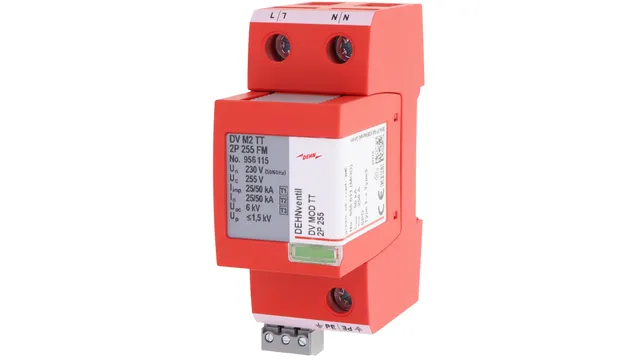

Den nye DEHNventil M2 har følgende fordele:

• Den er halvt så bred som DEHNventil M: 4 delingsenheder
• Bekvem mekanisme til let modulskift
• Enkelt modul: Et enkelt modul til hele tilslutningen af aflederen 
• FM altid inkluderet
• Mulighed for drejet montering: 180° drejning
• Maks. for-sikring: 250 A - Ekstra pladsbesparelse med mindre sikringsafbryder NH1 (i stedet for NH2)
• 5 i stedet for 10 modeller
• Kombiafleder type 1+2+3 med RAC-gnistgabteknologi

Nej, det er et eksempel på en monteringshjælp. Den fremstilles normalt af tavlebyggerne og forenkler monteringen. Du er velkommen til at kontakte os, hvis du har behov for yderligere oplysninger. Kontaktoplysningerne finder du nederst på siden.

Nej, tilslutning og sikker anvendelse er mulig ved hjælp af den anvendte tilslutningsklemme uden endemuffe.

DEHNventil M2 er en testet kombiafleder, type 1+2+3, iht. DIN EN 61643-11. Derfor skal den pågældende værdi for testspændingen for type 3-testen bestemmes. UOC-angivelsen svarer i denne sammenhæng til type 3-testspændingens værdi. Denne værdi defineres som "Hybridgeneratorens tomgangsspænding i prøveeksemplarets tilslutningspunkt", og den svarer til 6 kV ved DEHNventil M2. 

Iht. DS/EN 61643-1111 er følgestrømsslukkeevnen If den upåvirkede kortslutningsstrøm, som SPD’en selvstændigt kan afbryde uden at blive frakoblet Ideelt set skal denne værdi være større end eller lig med kortslutningsbæreevnen Isccr. Dette er den maksimale kortslutningsstrøm i elnettet, som aflederen ifølge DS/EN 61643-11 er beregnet til at kunne håndtere sammen med sin angivne frakoblingsenhed. DEHNventil M2 kan selvstændigt aflede en følgestrøm på op til 100 kAeff (testet af VDE). 

Kombiaflederen DEHNventil M2 kan anvendes i koblingsanlæg med prospektive kortslutningsstrømme på over 50 kAeff (VDE-testet). En yderligere test giver desuden mulighed for anvendelse indtil en maksimal prospektiv kortslutningsstrøm på 100 kAeff (220 kApeak).

Anvendelsen og tilslutningen af overspændingsafledere reguleres i DIN VDE 0100-534 (2016-10). Her er en tilknytning til beskyttelseslederen i kundens anlæg samt yderligere til hovedjordingsskinnen/hovedjordingsklemmen nødvendig ved overspændingsafledere af type 1. Begge forbindelser er vist på billedet: Tilslutning til beskyttelseslederen sker via den jordede monteringsplade (højre tilslutning på DEHNventil M2), mens tilslutningen til hovedjordskinnen sker via venstre tilslutning til PE-samleskinnen.   

Bemærk: I industrielle koblingsanlæg med tværsnit på over 150 mm2  kan der ses bort fra en separat forbindelse af overspændingsaflederen med hovedjordingsskinnen, da denne jo allerede er forbundet med en forbindelsesleder og et tilsvarende tværsnit. Dette beskrives også i den af ZVEH offentliggjorte brochure "Beskyttelse ved overspændinger i eltavler" (side 21, spørgsmål 6).

Monteringspladen på billedet er ikke af aluminium. Her drejer det sig om fortinnet kobbermateriale (Cu/gal Sn). Galvanisk fortinnede komponenter bruges til korrosionsbeskyttelse, og de findes f.eks. ved kabelsko af kobber. Dermed opstår der på det viste billede med DIN-skinnen (Cu) og monteringspladen (Cu/gal Sn) ikke en korrosionsfølsom materialekombination.

DIN EN 60999-1 gælder for alle klemmeforbindelser med og uden skruer. Standarden fastlægger, at forbindelser fra producentens side skal være dimensionerede således, at alle uforberedte ledertyper kan tilsluttes. 

De anvendte klemmer i fjernmeldekontakterne og til tilslutning af DEHNventil M2 er såkaldte "Burklemmer". Da en fuld kontakt også her sikres ved flertrådede ledere, anbefaler vi tilslutningen uden endemuffer. Tilslutningseksemplet finder du ligeledes i vores monteringsvejledning. Monteringsvejledningen finder du i de tekniske data for vores DEHNventil M2-produkter. 

DEHNventil kan også fås til 40 mm-samleskinnesystemet: Kombiaflederen DEHNventil ZP TNC (varenr. 900 390) eller DEHNventil ZP TT (varenr. 900 391) er specielt designet til 40 mm-samleskinne-tilslutningsområdet på tællerpladsen. DEHNventil ZP kan anvendes på bygninger med udvendig lynbeskyttelse i lynbeskyttelsesklasserne I og II. Ved (beboelses-)ejendomme med udvendig lynbeskyttelse i lynbeskyttelsesklasse III/IV eller ved beboelsesejendomme uden udvendig lynbeskyttelse kan vores gennemprøvede DEHNshield ZP-produktserie, f.eks. DSH ZP 2 SG TT 255, anvendes.
