DEHNsite

DSIT CSP DR1 DC 48

2 produkter

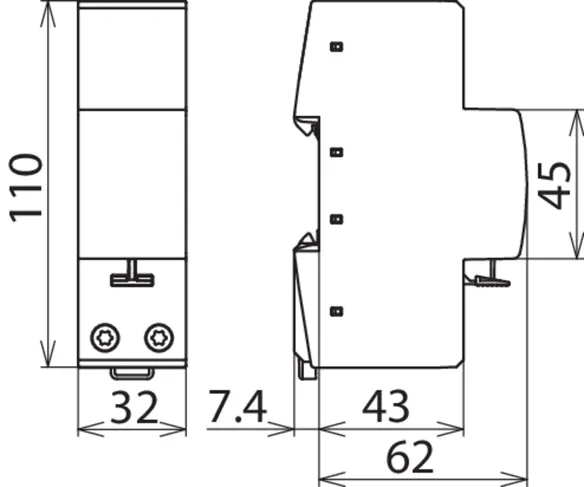

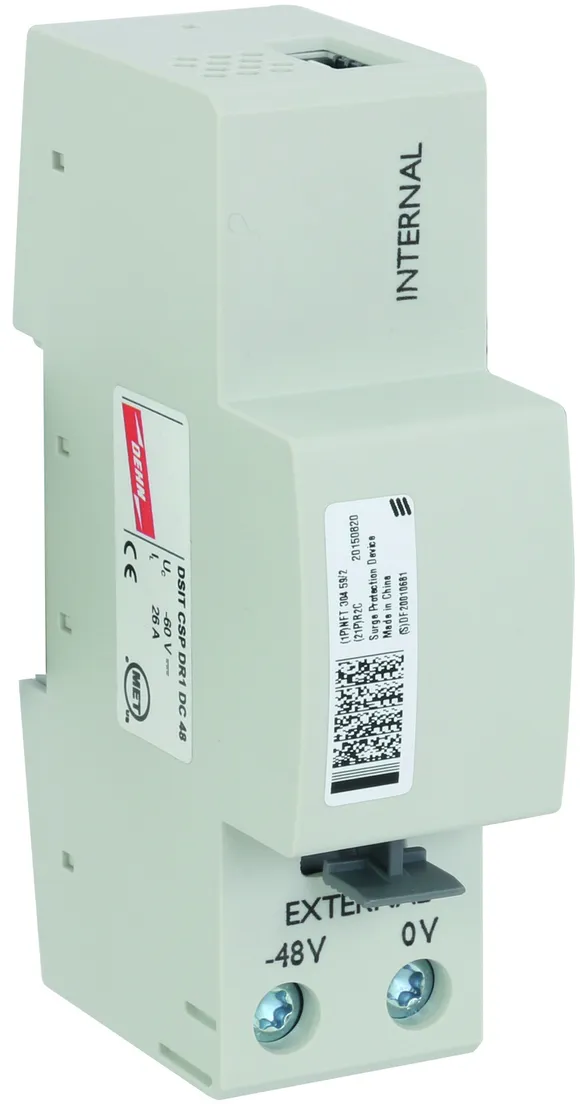

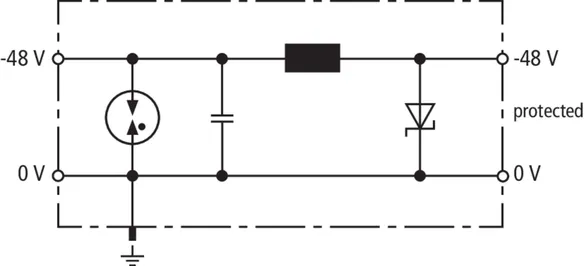

artikelnr. 921100 DSIT CSP DR1 DC 48

GTIN 4013364249776, CCT: 85363030, Bruttovægt: 209.00 g, VPE: 72.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

Teksniske data

Mærkespænding DC (U_N )	48 V
Max. driftsspænding DC (U_C )	60 V
Mærkestrøm ved 70 °C (I_L )	26 A
Mærkestrøm ved 80 °C (I_L )	<TRANSLATION_PLACEHOLDER> A
For-sikring ved (<TRANSLATION_PLACEHOLDER>)	U_N ≥ 45 V og I_L ≥ 1 A <TRANSLATION_PLACEHOLDER>
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	4 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Restspænding leder-jord ved I_imp D1 = 4 kA (U_P )	≤ 100 V
Restspænding leder-jord ved I_n C2 = 10 kA (U_P )	≤ 100 V
Restspænding leder-jord ved I_n C2 = 1 kA (U_P )	<TRANSLATION_PLACEHOLDER> V
Serieimpedans per leder (<TRANSLATION_PLACEHOLDER>)	7,6 mΩ <TRANSLATION_PLACEHOLDER>
Induktivitet	16 µH
Reaktionstid (t_A )	≤ 25 ns
Driftstemperaturområde (T_U )	-40 °C ... +70 °C <TRANSLATION_PLACEHOLDER>
Kapslingsklasse (<TRANSLATION_PLACEHOLDER>)	IP 20 <TRANSLATION_PLACEHOLDER>
Montage på (<TRANSLATION_PLACEHOLDER>)	35 mm DIN-skinne efter EN 60715 <TRANSLATION_PLACEHOLDER>
Tilslutning (indgang / udgang) (<TRANSLATION_PLACEHOLDER>)	Skrue / Tyco ET Power connector <TRANSLATION_PLACEHOLDER>
Tilslutningstværsnit (<TRANSLATION_PLACEHOLDER>)	2,5-25 mm² <TRANSLATION_PLACEHOLDER>
Tilspændingsmoment (tilslutningsklemmer) (<TRANSLATION_PLACEHOLDER>)	0,8 Nm
Jording via (<TRANSLATION_PLACEHOLDER>)	DIN-skinne <TRANSLATION_PLACEHOLDER>
Kapslingsmateriale (<TRANSLATION_PLACEHOLDER>)	PBT <TRANSLATION_PLACEHOLDER>
Farve (<TRANSLATION_PLACEHOLDER>)	Grå <TRANSLATION_PLACEHOLDER>
Prøvestandard (1) (<TRANSLATION_PLACEHOLDER>)	IEC 61643-21 / EN 61643-21 <TRANSLATION_PLACEHOLDER>
Prøvestandard (2)	UL 60950-1, CSA C22.2 No. 60950-1
Godkendelser (<TRANSLATION_PLACEHOLDER>)	MET <TRANSLATION_PLACEHOLDER>

Produkt 921100 blev tilføjet til notesblok.

Gå til notesblok

Produkt 921100 blev lagt I kurven.

Gå til webshoppen

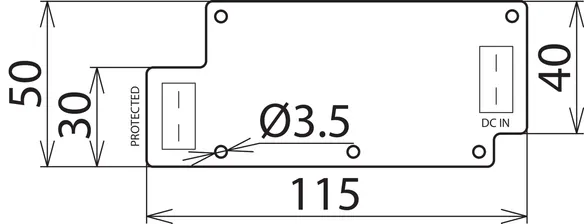

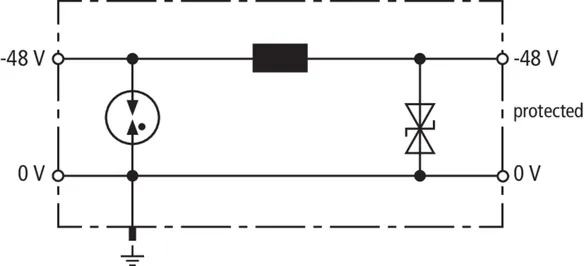

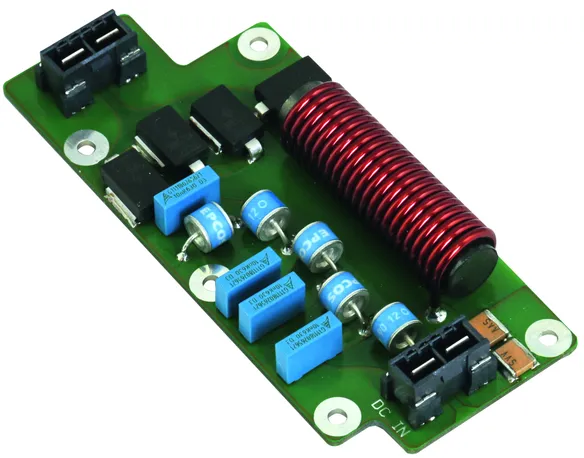

artikelnr. 921200 DSIT CSP PCB1 DC 48

GTIN 4013364249769, CCT: 85363010, Bruttovægt: 128.00 g, VPE: 72.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

Teksniske data

Mærkespænding DC (U_N )	48 V
Max. driftsspænding DC (U_C )	60 V
Mærkestrøm ved 70 °C (I_L )	<TRANSLATION_PLACEHOLDER> A
Mærkestrøm ved 80 °C (I_L )	15 A
For-sikring ved (<TRANSLATION_PLACEHOLDER>)	<TRANSLATION_PLACEHOLDER> <TRANSLATION_PLACEHOLDER>
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	4 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	1 kA
Restspænding leder-jord ved I_imp D1 = 4 kA (U_P )	≤ 110 V
Restspænding leder-jord ved I_n C2 = 10 kA (U_P )	<TRANSLATION_PLACEHOLDER> V
Restspænding leder-jord ved I_n C2 = 1 kA (U_P )	≤ 100 V
Serieimpedans per leder (<TRANSLATION_PLACEHOLDER>)	< 8 mΩ <TRANSLATION_PLACEHOLDER>
Induktivitet	<TRANSLATION_PLACEHOLDER>
Reaktionstid (t_A )	≤ 25 ns
Driftstemperaturområde (T_U )	-40 °C ... +80 °C <TRANSLATION_PLACEHOLDER>
Kapslingsklasse (<TRANSLATION_PLACEHOLDER>)	IP 00 <TRANSLATION_PLACEHOLDER>
Montage på (<TRANSLATION_PLACEHOLDER>)	5 x M3-skrue <TRANSLATION_PLACEHOLDER>
Tilslutning (indgang / udgang) (<TRANSLATION_PLACEHOLDER>)	Tyco ET Power connector / Tyco ET Power connector <TRANSLATION_PLACEHOLDER>
Tilslutningstværsnit (<TRANSLATION_PLACEHOLDER>)	<TRANSLATION_PLACEHOLDER> <TRANSLATION_PLACEHOLDER>
Tilspændingsmoment (tilslutningsklemmer) (<TRANSLATION_PLACEHOLDER>)	<TRANSLATION_PLACEHOLDER> Nm
Jording via (<TRANSLATION_PLACEHOLDER>)	Printplade og montageskrue <TRANSLATION_PLACEHOLDER>
Kapslingsmateriale (<TRANSLATION_PLACEHOLDER>)	<TRANSLATION_PLACEHOLDER> <TRANSLATION_PLACEHOLDER>
Farve (<TRANSLATION_PLACEHOLDER>)	<TRANSLATION_PLACEHOLDER> <TRANSLATION_PLACEHOLDER>
Prøvestandard (1) (<TRANSLATION_PLACEHOLDER>)	IEC 61643-21 / EN 61643-21 <TRANSLATION_PLACEHOLDER>
Prøvestandard (2)	IEC 60950-1
Godkendelser (<TRANSLATION_PLACEHOLDER>)	<TRANSLATION_PLACEHOLDER> <TRANSLATION_PLACEHOLDER>
