UNI-jordingsklemme

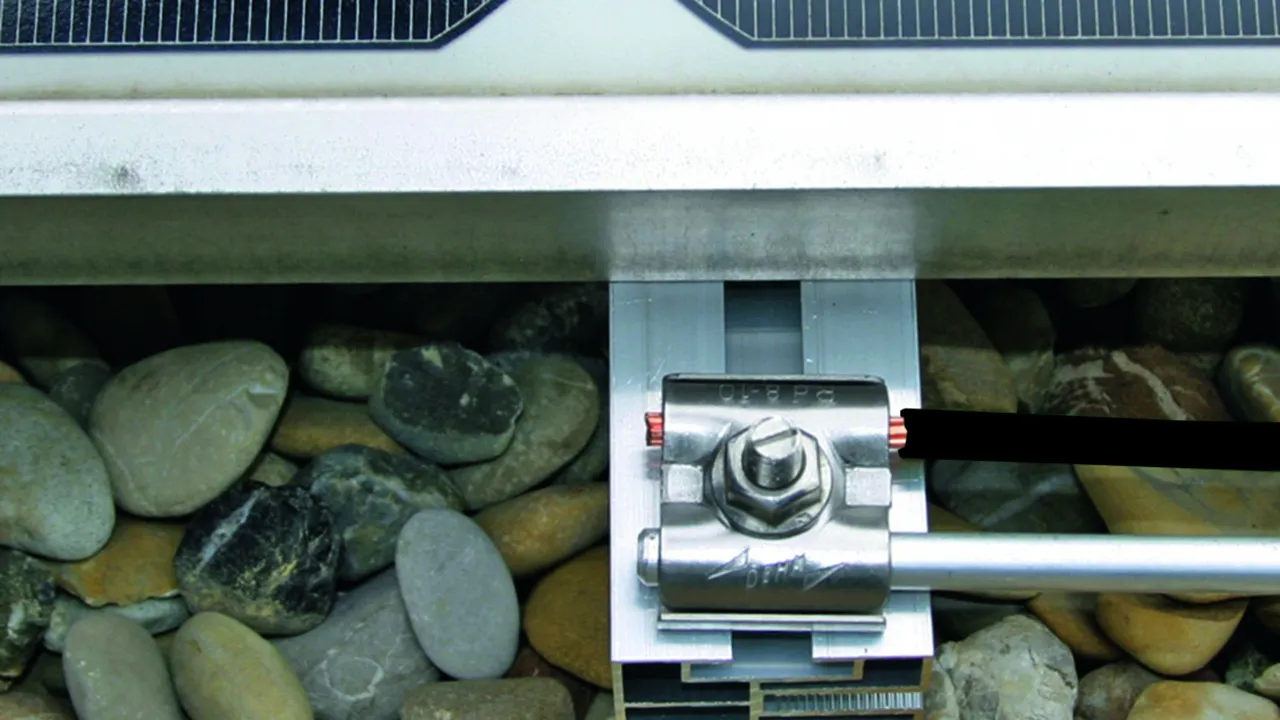

Til forbindelse af eksempelvis solcelleanlæg til hovedpotentialudligning/jording (evt. sort leder) og lynbeskyttelses-potentialudligning efter IEC/EN 62305-3.
Pga. kontaktpladen af rustfrit stål kan ledere i forskellige materialer (Cu, Al, St/tZn og rustfrit stål) tilsluttes det normale montagesystem (eksempelvis til aluminium) uden risiko for korrosion.

Med hammerhovedskrue M8 og selvlåsende møtrik

2 produkter

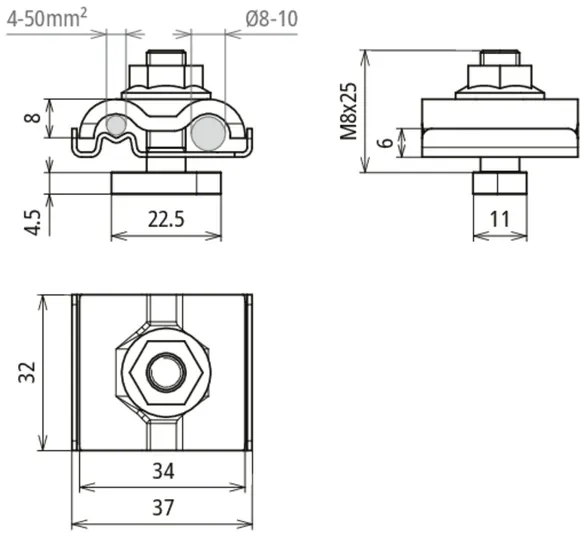

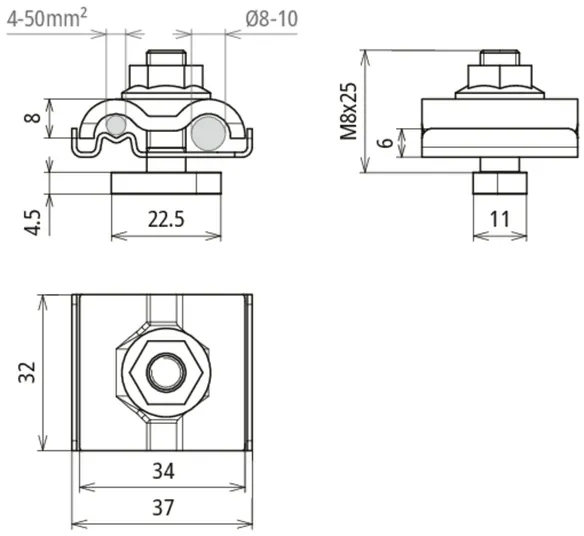

artikelnr. 540249 UEK 8.10 AQ4 50 HKSM8X25 V2A

GTIN 4013364512320, CCT (EU): 85359000, Bruttovægt: 59.02 g, VPE: 50.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

CAD filer

UNI-jordingsklemme med hammerhovedskrue M8x25 mm NIRO
Jordingsklemmer til integration af
monteringssystemer, f.eks. af solcelleanlæg
i funktionspotentialudligningen/funktionsjordingen
og lynbeskyttelses-potentialudligningen
med skrue M8 x 25 mm og fortandet låsemøtrik
Materiale (klemme): Rustfrit
Klemmeområde (rund): 8-10 mm
Tilslutning (massiv / flertrådet): 4-50 mm2
Standard: EN 62561-1

fabrikat: DEHN
Type: UEK 8.10 AQ4 50 HKSM8X25 V2A
artikelnr.: 540249
eller tilsvarende

Tekniske data

Materiale (klemme)	Rustfrit
Klemmeområde (rund)	8-10 mm
Tilslutning (massiv / flertrådet)	4-50 mm²
Skrue	Hammerhovedskrue M8 x 25 mm
Materiale (skrue / møtrik)	Rustfrit
Standard	EN 62561-1
*⁾ Se den præcise tildeling på testcertifikatet.

Materiale (klemme)	Rustfrit
Klemmeområde (rund)	8-10 mm
Tilslutning (massiv / flertrådet)	4-50 mm²
Skrue	Hammerhovedskrue M8 x 25 mm
Tandmøtrik	SW 13 mm
Materiale (skrue / møtrik)	Rustfrit
Lynstrømsbæreevne (10/350 µs)	= *⁾
Standard	EN 62561-1
*⁾ Se den præcise tildeling på testcertifikatet.

Produkt 540249 blev tilføjet til notesblok.

Gå til notesblok

Produkt 540249 blev lagt I kurven.

Gå til webshoppen

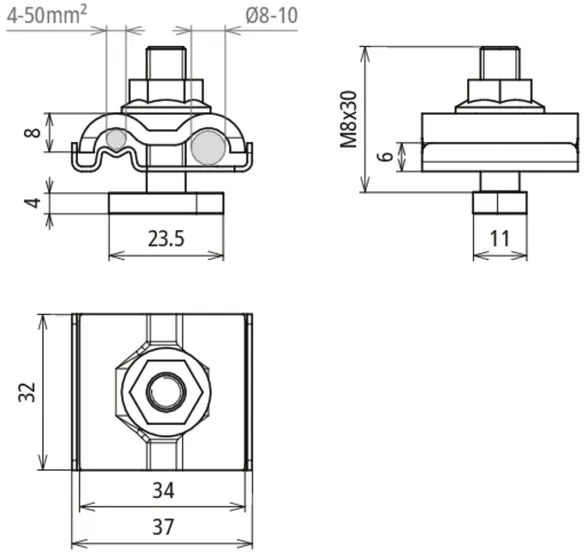

artikelnr. 540250 UEK 8.10 AQ4 50 HKSM8 V2A

GTIN 4013364138650, CCT (EU): 85359000, Bruttovægt: 61.60 g, VPE: 50.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

CAD filer

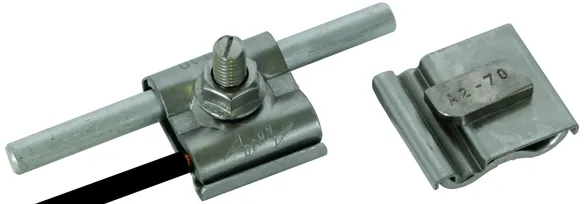

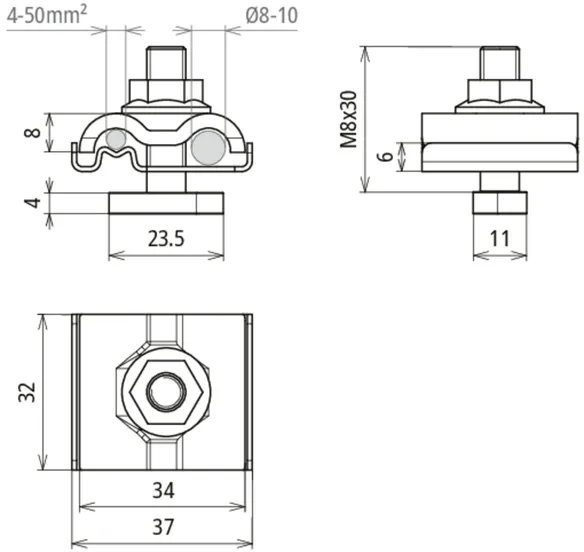

UNI-jordingsklemme med hammerhovedskrue M8x30 mm NIRO
Jordingsklemmer til integration af
monteringssystemer, f.eks. af solcelleanlæg
i funktionspotentialudligningen/funktionsjordingen
og lynbeskyttelses-potentialudligningen
med skrue M8 x 30 mm og fortandet låsemøtrik
Materiale (klemme): Rustfrit
Klemmeområde (rund): 8-10 mm
Tilslutning (massiv / flertrådet): 4-50 mm2
Standard: EN 62561-1

fabrikat: DEHN
Type: UEK 8.10 AQ4 50 HKSM8 V2A
artikelnr.: 540250
eller tilsvarende

Certificater

Tekniske data

Materiale (klemme)	Rustfrit
Klemmeområde (rund)	8-10 mm
Tilslutning (massiv / flertrådet)	4-50 mm²
Skrue	Hammerhovedskrue M8 x 30 mm
Materiale (skrue / møtrik)	Rustfrit
Standard	EN 62561-1
*⁾ Se den præcise tildeling på testcertifikatet.

Materiale (klemme)	Rustfrit
Klemmeområde (rund)	8-10 mm
Tilslutning (massiv / flertrådet)	4-50 mm²
Skrue	Hammerhovedskrue M8 x 30 mm
Tandmøtrik	SW 13 mm
Materiale (skrue / møtrik)	Rustfrit
Lynstrømsbæreevne (10/350 µs)	= *⁾
Standard	EN 62561-1
*⁾ Se den præcise tildeling på testcertifikatet.

Produkt 540250 blev tilføjet til notesblok.

Gå til notesblok

Produkt 540250 blev lagt I kurven.

Gå til webshoppen

Med hammerhovedskrue M10 og selvlåsende møtrik

2 produkter

artikelnr. 540260 UEK 8.10 AQ4 50 HKSM10 V2A

GTIN 4013364138667, CCT (EU): 85359000, Bruttovægt: 61.60 g, VPE: 50.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

CAD filer

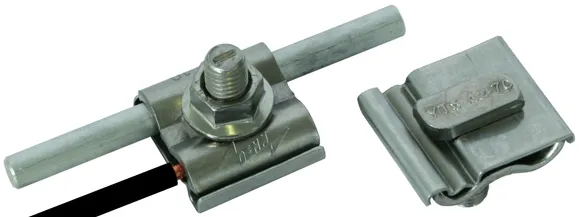

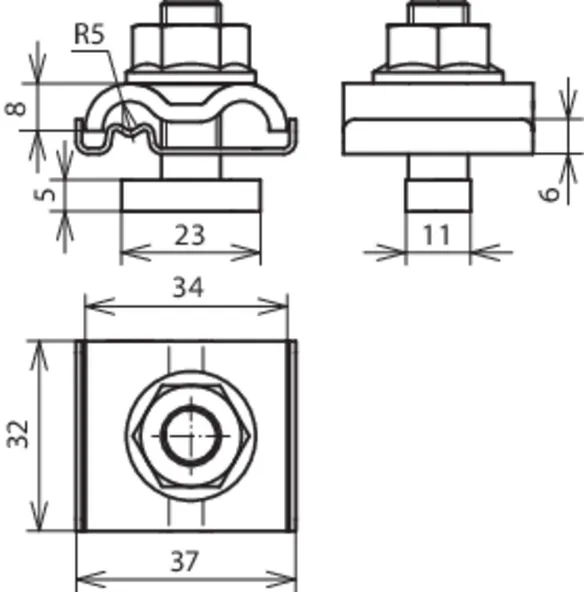

UNI-jordingsklemme med hammerhovedskrue NIRO
Jordingsklemmer til integration af monteringssystemerne
f.eks. af solcelleanlæg i
funktionspotentialudligningen/funktionsjordingen
og lynbeskyttelses-potentialudligningen
med skrue M10 og fortandet låsemøtrik
Materiale (klemme): Rustfrit
Klemmeområde (rund): 8-10 mm
Tilslutning (massiv / flertrådet): 4-50 mm2
Standard: EN 62561-1

fabrikat: DEHN
Type: UEK 8.10 AQ4 50 HKSM10 V2A
artikelnr.: 540260
eller tilsvarende

Certificater

Tekniske data

Materiale (klemme)	Rustfrit
Klemmeområde (rund)	8-10 mm
Tilslutning (massiv / flertrådet)	4-50 mm²
Skrue	Hammerhovedskrue (23 x 11 mm), M10 x 30 mm
Materiale (skrue / møtrik)	Rustfrit
Standard	EN 62561-1
*⁾ Se den præcise tildeling på testcertifikatet.

Materiale (klemme)	Rustfrit
Klemmeområde (rund)	8-10 mm
Tilslutning (massiv / flertrådet)	4-50 mm²
Skrue	Hammerhovedskrue (23 x 11 mm), M10 x 30 mm
Tandmøtrik	SW 15 mm
Materiale (skrue / møtrik)	Rustfrit
Lynstrømsbæreevne (10/350 µs)	= / & *⁾
Standard	EN 62561-1
*⁾ Se den præcise tildeling på testcertifikatet.

Produkt 540260 blev tilføjet til notesblok.

Gå til notesblok

Produkt 540260 blev lagt I kurven.

Gå til webshoppen

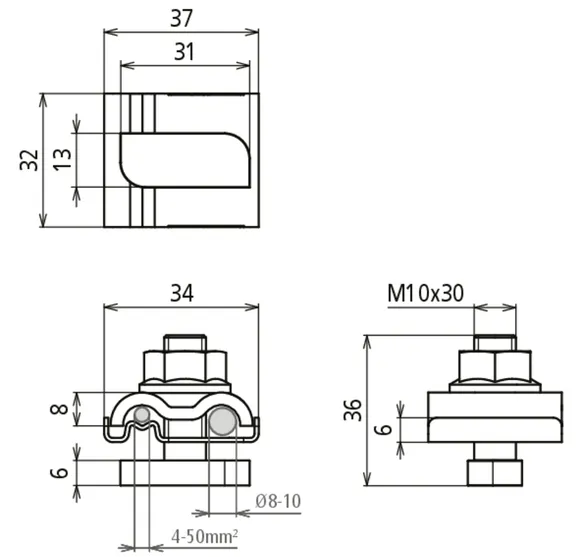

artikelnr. 540262 UEK 8.10 AQ4 50 HKSBM10 V2A

GTIN 4013364449237, CCT (EU): 85359000, Bruttovægt: 79.50 g, VPE: 50.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

CAD filer

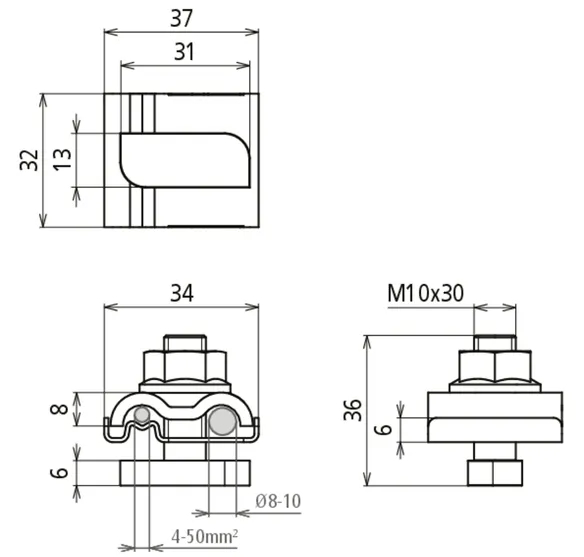

UNI-jordingsklemme med hammerhovedskrue NIRO
Jordingsklemmer til integration af monteringssystemerne
i funktionspotentialudligningen/funktionsjordingen
og lynbeskyttelses-potentialudligningen
med skrue M10 og fortandet låsemøtrik
Materiale (klemme): Rustfrit
Klemmeområde (rund): 8-10 mm
Tilslutning (massiv / flertrådet): 4-50 mm2
Standard: EN 62561-1

fabrikat: DEHN
Type: UEK 8.10 AQ4 50 HKSBM10 V2A
artikelnr.: 540262
eller tilsvarende

Certificater

Tekniske data

Materiale (klemme)	Rustfrit
Klemmeområde (rund)	8-10 mm
Tilslutning (massiv / flertrådet)	4-50 mm²
Skrue	Hammerhovedskrue (31 x 13 mm), M10 x 30 mm
Materiale (skrue / møtrik)	Rustfrit
Standard	EN 62561-1
*⁾ Se den præcise tildeling på testcertifikatet.

Materiale (klemme)	Rustfrit
Klemmeområde (rund)	8-10 mm
Tilslutning (massiv / flertrådet)	4-50 mm²
Skrue	Hammerhovedskrue (31 x 13 mm), M10 x 30 mm
Tandmøtrik	SW 15 mm
Materiale (skrue / møtrik)	Rustfrit
Lynstrømsbæreevne (10/350 µs)	= / & *⁾
Standard	EN 62561-1
*⁾ Se den præcise tildeling på testcertifikatet.

Produkt 540262 blev tilføjet til notesblok.

Gå til notesblok

Produkt 540262 blev lagt I kurven.

Gå til webshoppen

Med fladrundskrue M10 og selvlåsende møtrik

1 produkt

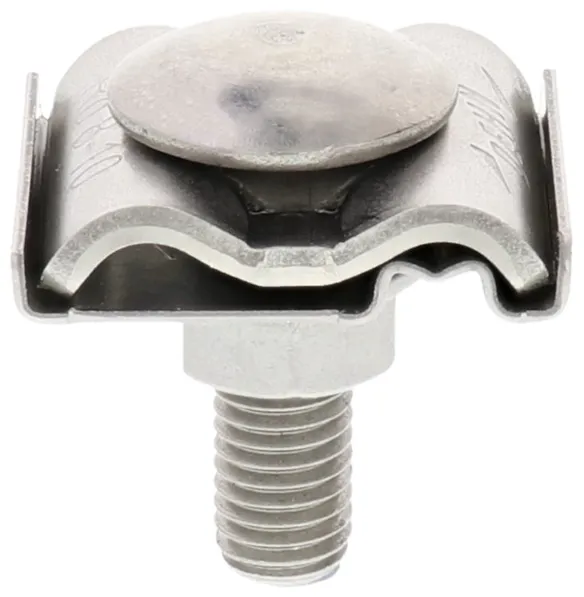

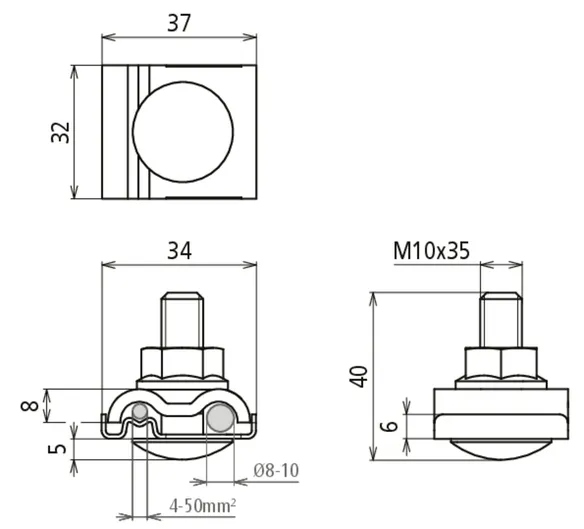

artikelnr. 540263 KP AQ4 50 DUL 8.10 VKL11 FRSM10 V2A

GTIN 4013364449244, CCT (EU): 85359000, Bruttovægt: 80.76 g, VPE: 10.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

CAD filer

UNI-jordingsklemme med kontaktplade og dobbeltoverligger NIRO
Jordingsklemmer til integration af monteringssystemerne
i funktionspotentialudligningen/funktionsjordingen
og lynbeskyttelses-potentialudligningen
med skrue M10 og fortandet låsemøtrik
Materiale (klemme): Rustfrit
Klemmeområde (rund): 8-10 mm
Tilslutning (massiv / flertrådet): 4-50 mm2

fabrikat: DEHN
Type: KP AQ4 50 DUL 8.10 VKL11 FRSM10 V2A
artikelnr.: 540263
eller tilsvarende

Certificater

Tekniske data

Materiale (klemme)	Rustfrit
Klemmeområde (rund)	8-10 mm
Tilslutning (massiv / flertrådet)	4-50 mm²
Skrue	e M10 x 35 mm
Materiale (skrue / møtrik)	Rustfrit

Produkt 540263 blev tilføjet til notesblok.

Gå til notesblok

Produkt 540263 blev lagt I kurven.

Gå til webshoppen

Kontaktplade og dobbeltoverligger (separat) med firkanthul til skrue M8

1 produkt

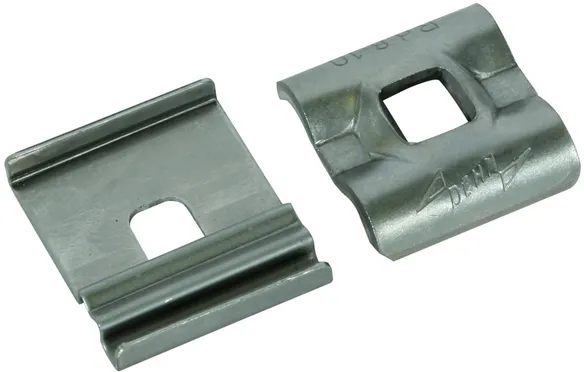

artikelnr. 540251 KP AQ4 50 DUL 8.10 VKL9 V2A

GTIN 4013364138674, CCT (EU): 85359000, Bruttovægt: 37.88 g, VPE: 100.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

CAD filer

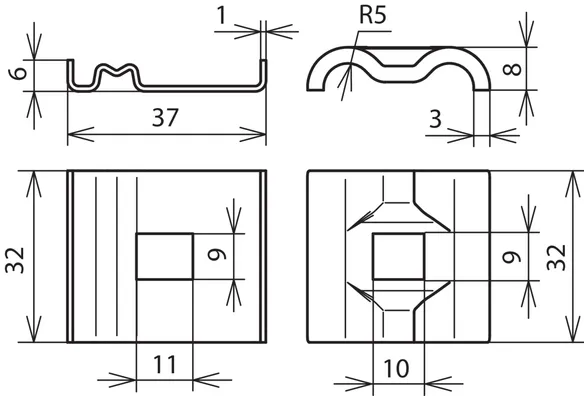

UNI-jordingsklemme kontaktplade og dobbeltoverligger NIRO
Jordingsklemmer til integration
af monteringssystemerne f.eks. af
solcelleanlæg i
funktionspotentialudligningen/funktionsjordingen
og lynbeskyttelses-potentialudligningen
uden skrue og møtrik M8
Materiale (klemme): Rustfrit
Klemmeområde (rund): 8-10 mm
Tilslutning (massiv / flertrådet): 4-50 mm2

fabrikat: DEHN
Type: KP AQ4 50 DUL 8.10 VKL9 V2A
artikelnr.: 540251
eller tilsvarende

Tekniske data

Materiale (klemme)	Rustfrit
Klemmeområde (rund)	8-10 mm
Tilslutning (massiv / flertrådet)	4-50 mm²

Produkt 540251 blev tilføjet til notesblok.

Gå til notesblok

Produkt 540251 blev lagt I kurven.

Gå til webshoppen

Kontaktplade og dobbeltoverligger (separat) med firkanthul til skrue M10

1 produkt

artikelnr. 540261 KP AQ4 50 DUL 8.10 VKL11 V2A

GTIN 4013364138681, CCT (EU): 85359000, Bruttovægt: 36.52 g, VPE: 100.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

CAD filer

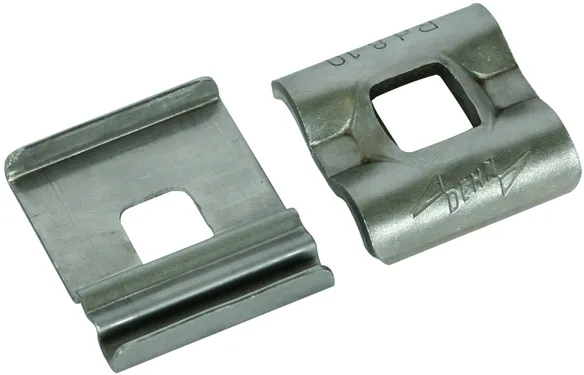

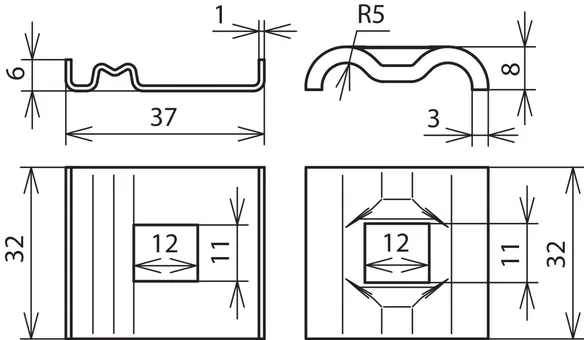

UNI-jordingsklemme kontaktplade og dobbeltoverligger NIRO
Jordingsklemmer til integration
af monteringssystemerne f.eks. af
solcelleanlæg i
funktionspotentialudligningen/funktionsjordingen
og lynbeskyttelses-potentialudligningen
med skrue M10 og fortandet låsemøtrik
Materiale (klemme): Rustfrit
Klemmeområde (rund): 8-10 mm
Tilslutning (massiv / flertrådet): 4-50 mm2

fabrikat: DEHN
Type: KP AQ4 50 DUL 8.10 VKL11 V2A
artikelnr.: 540261
eller tilsvarende

Tekniske data

Materiale (klemme)	Rustfrit
Klemmeområde (rund)	8-10 mm
Tilslutning (massiv / flertrådet)	4-50 mm²

Produkt 540261 blev tilføjet til notesblok.

Gå til notesblok

Produkt 540261 blev lagt I kurven.

Gå til webshoppen

Results for products (0)

Results for content (0)

UNI-jordingsklemme

Med hammerhovedskrue M8 og selvlåsende møtrik

artikelnr. 540249 UEK 8.10 AQ4 50 HKSM8X25 V2A

Produkt 540249 blev tilføjet til notesblok.

Produkt 540249 blev lagt I kurven.

artikelnr. 540250 UEK 8.10 AQ4 50 HKSM8 V2A

Produkt 540250 blev tilføjet til notesblok.

Produkt 540250 blev lagt I kurven.

Med hammerhovedskrue M10 og selvlåsende møtrik

artikelnr. 540260 UEK 8.10 AQ4 50 HKSM10 V2A

Produkt 540260 blev tilføjet til notesblok.

Produkt 540260 blev lagt I kurven.

artikelnr. 540262 UEK 8.10 AQ4 50 HKSBM10 V2A

Produkt 540262 blev tilføjet til notesblok.

Produkt 540262 blev lagt I kurven.

Med fladrundskrue M10 og selvlåsende møtrik

artikelnr. 540263 KP AQ4 50 DUL 8.10 VKL11 FRSM10 V2A

Produkt 540263 blev tilføjet til notesblok.

Produkt 540263 blev lagt I kurven.

Kontaktplade og dobbeltoverligger (separat) med firkanthul til skrue M8

artikelnr. 540251 KP AQ4 50 DUL 8.10 VKL9 V2A

Produkt 540251 blev tilføjet til notesblok.

Produkt 540251 blev lagt I kurven.

Kontaktplade og dobbeltoverligger (separat) med firkanthul til skrue M10

artikelnr. 540261 KP AQ4 50 DUL 8.10 VKL11 V2A

Produkt 540261 blev tilføjet til notesblok.

Produkt 540261 blev lagt I kurven.

UNI-jordingsklemme

Med hammerhovedskrue M8 og selvlåsende møtrik

artikelnr. 540249 UEK 8.10 AQ4 50 HKSM8X25 V2A

Du er ikke autoriseret til at downloade 540249.stp

Du er ikke autoriseret til at downloade 540249.igs

Du er ikke autoriseret til at downloade 540249.jt

Du er ikke autoriseret til at downloade 540249.dwg

Du er ikke autoriseret til at downloade 540249m_D.dxf

Produkt 540249 blev tilføjet til notesblok.

Produkt 540249 blev lagt I kurven.

artikelnr. 540250 UEK 8.10 AQ4 50 HKSM8 V2A

Du er ikke autoriseret til at downloade 540250.stp

Du er ikke autoriseret til at downloade 540250.igs

Du er ikke autoriseret til at downloade 540250.jt

Du er ikke autoriseret til at downloade 540250.dwg

Du er ikke autoriseret til at downloade 540250m_D.dxf

Produkt 540250 blev tilføjet til notesblok.

Produkt 540250 blev lagt I kurven.

Med hammerhovedskrue M10 og selvlåsende møtrik

artikelnr. 540260 UEK 8.10 AQ4 50 HKSM10 V2A

Du er ikke autoriseret til at downloade 540260.stp

Du er ikke autoriseret til at downloade 540260.igs

Du er ikke autoriseret til at downloade 540260.jt

Du er ikke autoriseret til at downloade 540260.dwg

Du er ikke autoriseret til at downloade 540260m_D.dxf

Produkt 540260 blev tilføjet til notesblok.

Produkt 540260 blev lagt I kurven.

artikelnr. 540262 UEK 8.10 AQ4 50 HKSBM10 V2A

Du er ikke autoriseret til at downloade 540262.stp

Du er ikke autoriseret til at downloade 540262.igs

Du er ikke autoriseret til at downloade 540262.jt

Du er ikke autoriseret til at downloade 540262.dwg

Du er ikke autoriseret til at downloade 540262m_D.dxf

Produkt 540262 blev tilføjet til notesblok.

Produkt 540262 blev lagt I kurven.

Med fladrundskrue M10 og selvlåsende møtrik

artikelnr. 540263 KP AQ4 50 DUL 8.10 VKL11 FRSM10 V2A

Du er ikke autoriseret til at downloade 540263.stp

Du er ikke autoriseret til at downloade 540263.igs

Du er ikke autoriseret til at downloade 540263.jt

Du er ikke autoriseret til at downloade 540263.dwg

Du er ikke autoriseret til at downloade 540263m_D.dxf

Produkt 540263 blev tilføjet til notesblok.

Produkt 540263 blev lagt I kurven.

Kontaktplade og dobbeltoverligger (separat) med firkanthul til skrue M8

artikelnr. 540251 KP AQ4 50 DUL 8.10 VKL9 V2A

Du er ikke autoriseret til at downloade 540251.stp

Du er ikke autoriseret til at downloade 540251.igs

Du er ikke autoriseret til at downloade 540251.jt

Du er ikke autoriseret til at downloade 540251.dwg

Du er ikke autoriseret til at downloade 540251m_D.dxf

Produkt 540251 blev tilføjet til notesblok.

Produkt 540251 blev lagt I kurven.

Kontaktplade og dobbeltoverligger (separat) med firkanthul til skrue M10

artikelnr. 540261 KP AQ4 50 DUL 8.10 VKL11 V2A

Du er ikke autoriseret til at downloade 540261.stp

Du er ikke autoriseret til at downloade 540261.igs

Du er ikke autoriseret til at downloade 540261.jt

Du er ikke autoriseret til at downloade 540261.dwg

Du er ikke autoriseret til at downloade 540261m_D.dxf

Produkt 540261 blev tilføjet til notesblok.

Produkt 540261 blev lagt I kurven.
