DEHNvap

Tilslutningsklar gnistgabsbaseret kombiafleder type 1 + type 2, optimeret til beskyttelse af sendemaster
Højest mulige driftssikkerhed med Rapid-Arc-Control og RADAX-Flow følgestrømsbegrænsning
Afledekapacitet op til 100 kA (10/350 µs)
Selektiv til 32 A gG-sikringer op til 25 kA_eff kortslutningsstrøm
Beskytter tilsluttede apparater inden for 10 m
Optisk statusvisning integreret i modulet (grøn = ok, rød = defekt); statusvisning gennem fjernmeldekontakt
Forskellige produkter skræddersyet til de specifikke krav i sendemaster

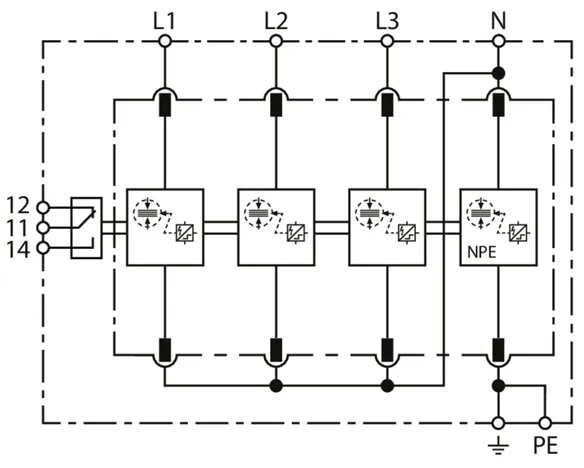

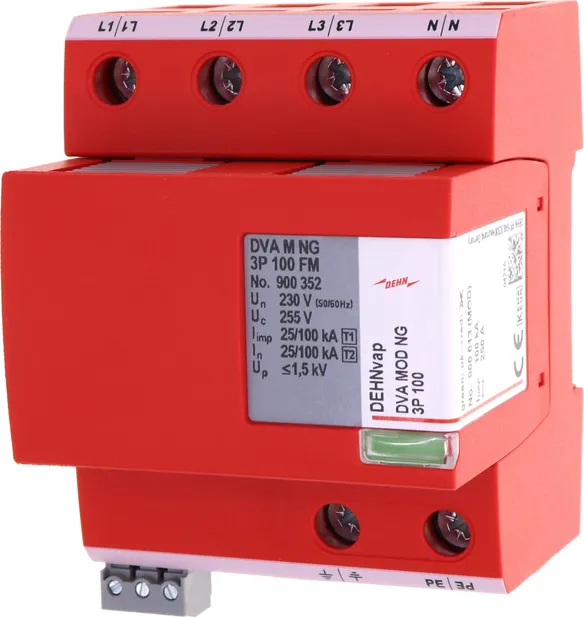

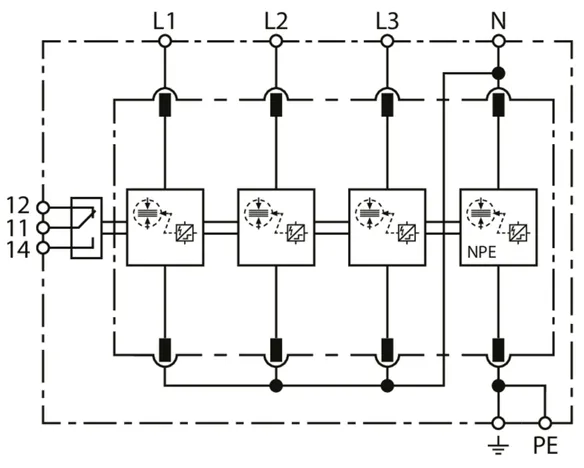

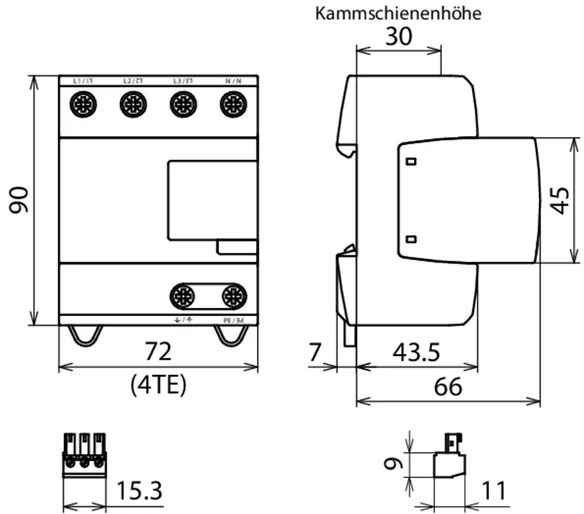

DVA M NG 3P 100 FM

1 produkt

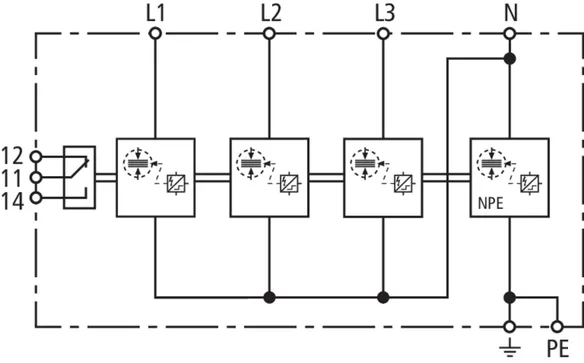

artikelnr. 900352 DVA M NG 3P 100 FM

GTIN 4013364455931, CCT (EU): 85363090, Bruttovægt: 598.33 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

Teksniske data

SPD i overenstemmelse med EN 61643-11 / IEC 61643-11	type 1 + type 2 / klasse I + klasse II
Max. driftsspænding AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350) [L1+L2+L3+N-PE] (I_total )	100 kA
Lynstødstrøm (10/350) [L-N]/[N-PE] (I_imp )	25 / 100 kA
Mærkeafledestødstrøm (8/20 µs) [L-N]/[N-PE] (I_n )	25 / 100 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Tilladelser	KEMA
Fjernmeldekontakt / kontakttype	Skiftekontakt

SPD i overenstemmelse med EN 61643-11 / IEC 61643-11	type 1 + type 2 / klasse I + klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	type 1 + type 2 + type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz) V
Max. driftsspænding AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350) [L1+L2+L3+N-PE] (I_total )	100 kA
Specifik energi [L1+L2+L3+N-PE] (W/R)	2,50 MJ/ohm
Lynstødstrøm (10/350) [L-N]/[N-PE] (I_imp )	25 / 100 kA
Specifik energi [L-N]/[N-PE] (W/R)	156,25 kJ/ohm / 2,50 MJ/ohm
Mærkeafledestødstrøm (8/20 µs) [L-N]/[N-PE] (I_n )	25 / 100 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Følgestrømsslukkeevne [L-N]/[N-PE] (I_fi )	25 kAeff / 100 Aeff
Følgestrømsbegrænsning / selektivitet	Ingen udløsning af en 35 A gG-sikring op til 25 kA_eff(prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. for-sikring (L) op til IK = 25 kAeff	250 A gG
Midlertidig overspænding [L-N] (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding [N-PE] (U_T) – karakteristik	1200 V / 200 ms – modstandsdygtig
Yderligere spændingstest ved: 485 V AC / 50 Hz i 24 t	Modstandsdygtig
Gennemgangsenergi ved en S20K275 (Iimp = 2,5 ... 25 kA)	< 1 J
Driftstemperaturområde [parallel] / [serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Tilslutningstværsnit (L1, L2, L3, N, PE, 9) (min.)	10 mm² massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, N, PE, 9) (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Indbygningssted	Indendørs
Beskyttelsestype	IP 20

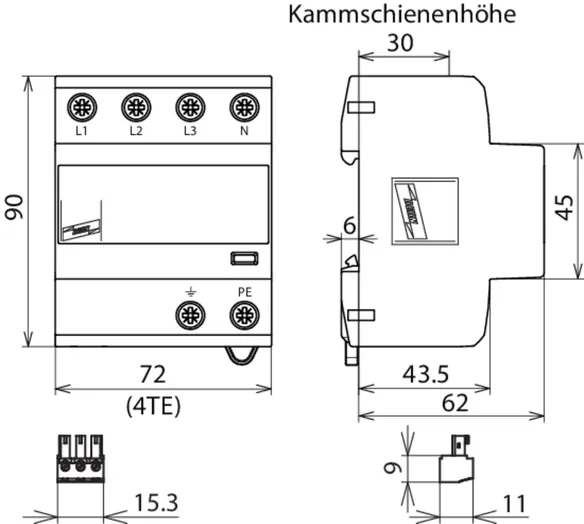

Indbygningsmål	4 TE, DIN 43880
Tilladelser	KEMA
Fjernmeldekontakt / kontakttype	Skiftekontakt
Koblingsevne AC	250 V / 0,5 A
Koblingsevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemmer	max. 1,5 mm² massiv / fintrådet

Produkt 900352 blev tilføjet til notesblok.

Gå til notesblok

Produkt 900352 blev lagt I kurven.

Gå til webshoppen

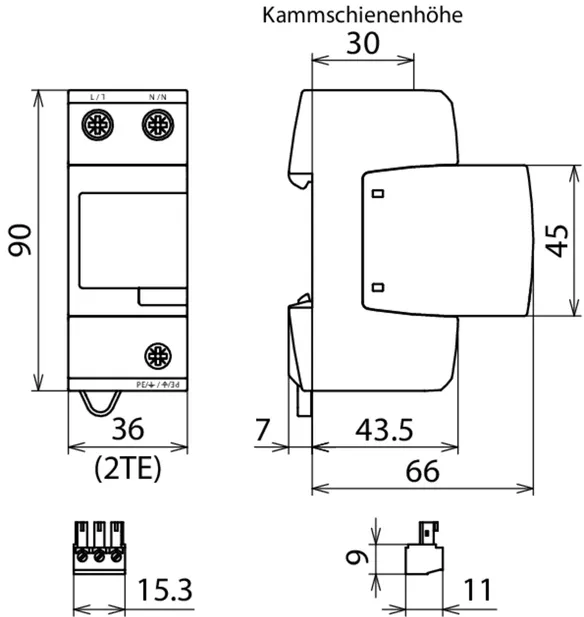

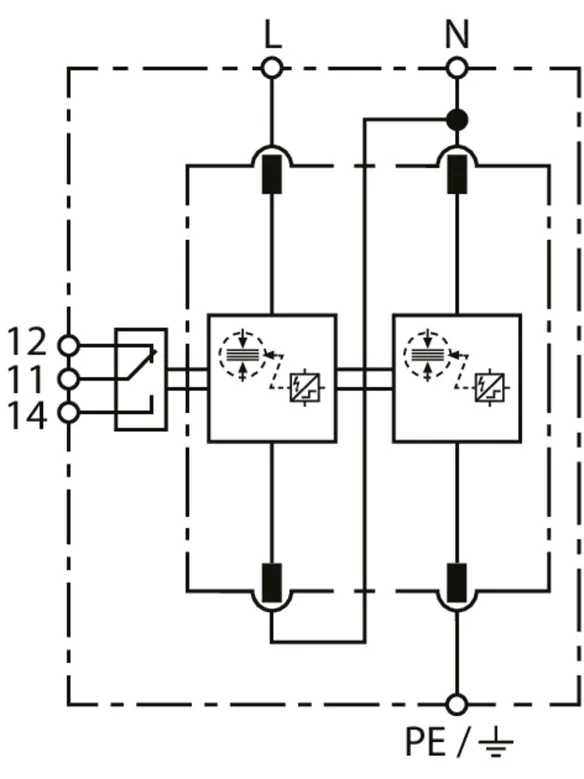

DVA M NG 1P 50 FM

1 produkt

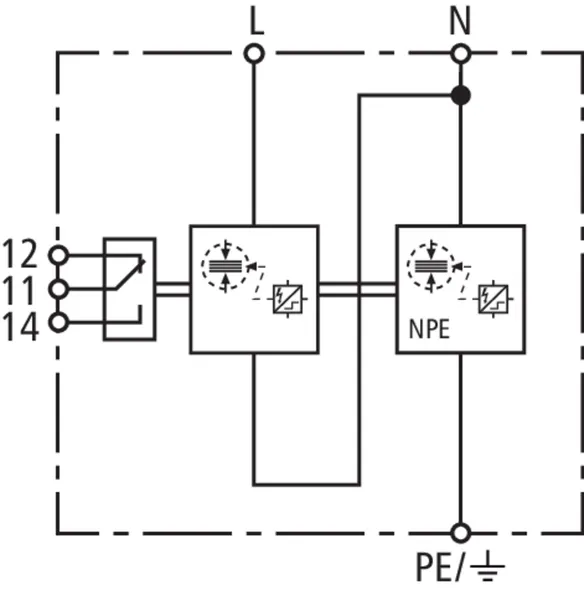

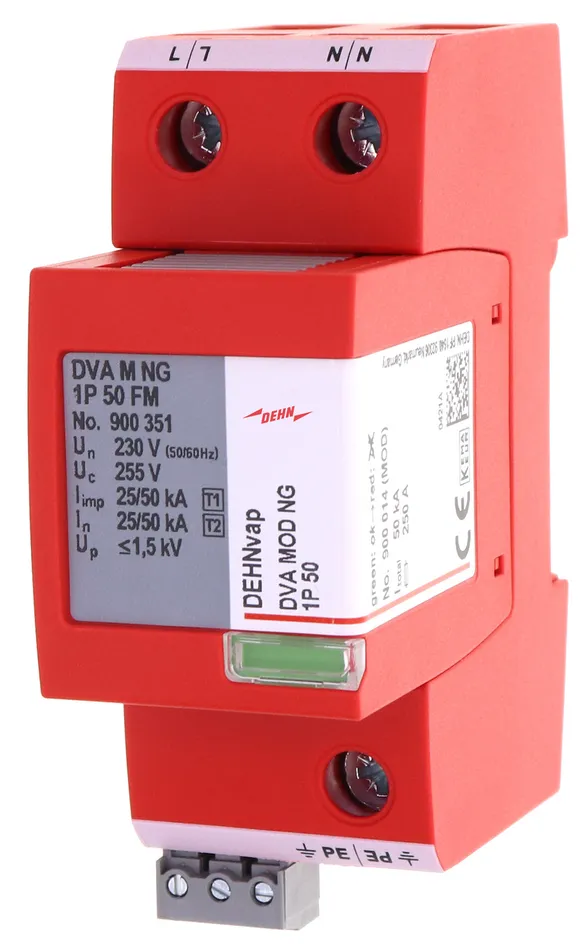

artikelnr. 900351 DVA M NG 1P 50 FM

GTIN 4013364455948, CCT (EU): 85363090, Bruttovægt: 320.37 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

Certificater

Teksniske data

SPD i overenstemmelse med EN 61643-11 / IEC 61643-11	type 1 + type 2 / klasse I + klasse II
Max. driftsspænding AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350) [L+N-PE] (I_total )	50 kA
Lynstødstrøm (10/350) [L-N]/[N-PE] (I_imp )	25 / 50 kA
Mærkeafledestødstrøm (8/20 µs) [L-N]/[N-PE] (I_n )	25 / 50 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Tilladelser	KEMA
Fjernmeldekontakt / kontakttype	Skiftekontakt

SPD i overenstemmelse med EN 61643-11 / IEC 61643-11	type 1 + type 2 / klasse I + klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	type 1 + type 2 + type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz) V
Max. driftsspænding AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350) [L+N-PE] (I_total )	50 kA
Specifik energi [L+N-PE] (W/R)	625,00 kJ/Ohm
Lynstødstrøm (10/350) [L-N]/[N-PE] (I_imp )	25 / 50 kA
Specifik energi [L-N]/[N-PE] (W/R)	156,25 / 625,00 kJ/Ohm
Mærkeafledestødstrøm (8/20 µs) [L-N]/[N-PE] (I_n )	25 / 50 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Følgestrømsslukkeevne [L-N]/[N-PE] (I_fi )	25 kA_eff/ 100 A_eff
Følgestrømsbegrænsning / selektivitet	Ingen udløsning af en 35 A gG-sikring op til 25 kA_eff(prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. for-sikring (L) op til IK = 25 kAeff	250 A gG
Midlertidig overspænding [L-N] (U_T) – karakteristik	440 V / 120 min. – modstandsdygtighed
Midlertidig overspænding [N-PE] (U_T) – karakteristik	1200 V / 200 ms – modstandsdygtighed
Gennemgangsenergi ved en S20K275 (Iimp = 2,5 ... 25 kA)	< 1 J
Driftstemperaturområde [parallel] / [serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Funktions-/fejlvisning	grøn / rød
Antal porte	1
Tilslutningstværsnit (L, N, PE, 9) (min.)	10 mm² massiv / fintrådet
Anschlussquerschnitt (L, N, PE, 9) (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Thermoplast, rød, UL 94 V-0
Indbygningssted	Indendørs
Beskyttelsestype	IP 20

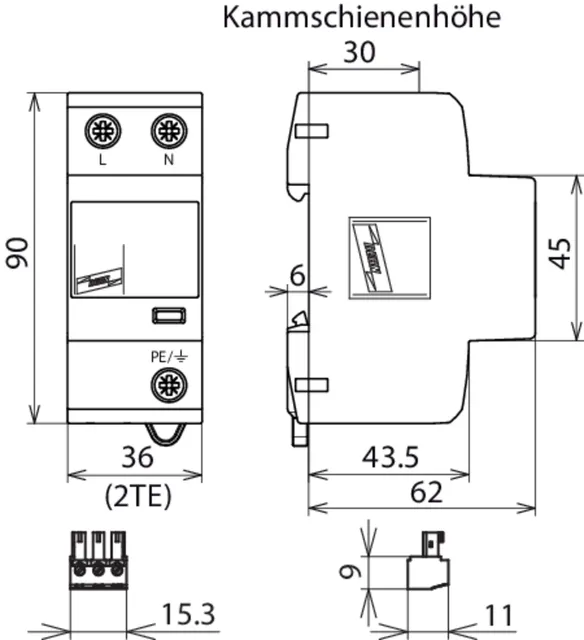

Indbygningsmål	2 TE, DIN 43880
Tilladelser	KEMA
Fjernmeldekontakt / kontakttype	Skiftekontakt
Koblingsevne AC	250 V / 0,5 A
Koblingsevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemmer	max. 1,5 mm²en- / fintrådet

Produkt 900351 blev tilføjet til notesblok.

Gå til notesblok

Produkt 900351 blev lagt I kurven.

Gå til webshoppen

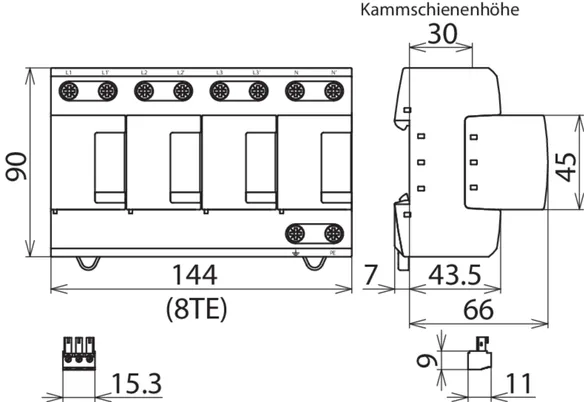

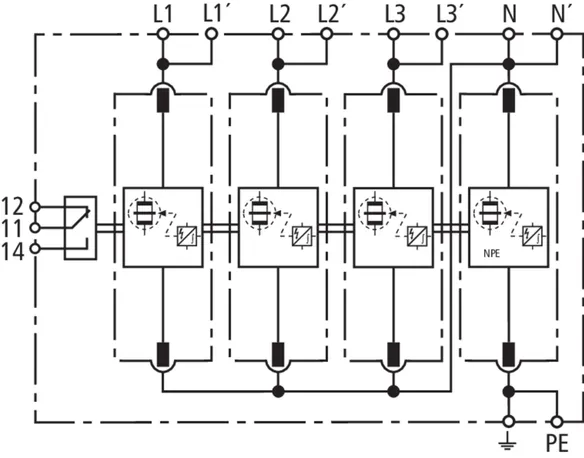

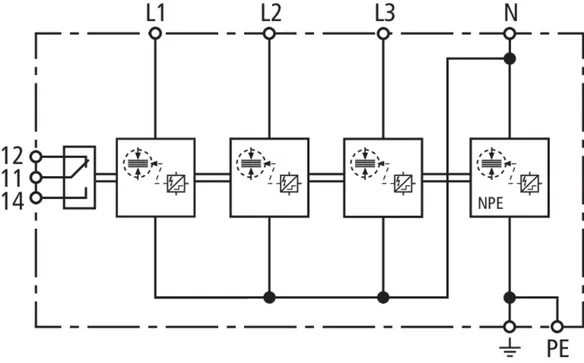

DVA CSP 3P 100 FM

1 produkt

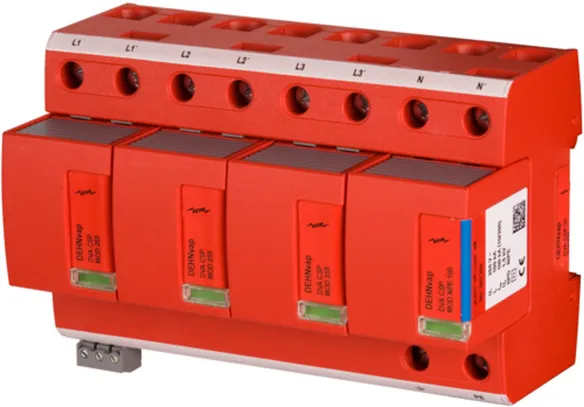

artikelnr. 900360 DVA CSP 3P 100 FM

GTIN 4013364111332, CCT (EU): 85363090, Bruttovægt: 1.34 kg, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

Certificater

Teksniske data

SPD i overenstemmelse med EN 61643-11 / IEC 61643-11	type 1 + type 2 / klasse I + klasse II
Max. driftsspænding AC [L-N]/[N-PE] (U_C )	264 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_{C (N-PE)} )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350) [L1+L2+L3+N-PE] (I_total )	100 kA
Lynstødstrøm (10/350) [L-N]/[N-PE] (I_imp )	25 / 100 kA
Mærkeafledestødstrøm (8/20) (I_n )	25 / 100 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 kV / ≤ 1,5 kV
Tilladelser	KEMA
Fjernmeldekontakt / kontakttype	Skiftekontakt

SPD i overenstemmelse med EN 61643-11 / IEC 61643-11	type 1 + type 2 / klasse I + klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	type 1 + type 2 + type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC [L-N]/[N-PE] (U_C )	264 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_{C (N-PE)} )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350) [L1+L2+L3+N-PE] (I_total )	100 kA
Specifik energi [L1+L2+L3+N-PE] (W/R)	2,50 MJ/ohm
Lynstødstrøm (10/350) [L-N]/[N-PE] (I_imp )	25 / 100 kA
Specifik energi [L-N]/[N-PE] (W/R)	156,25 kJ/ohm / 2,50 MJ/ohm
Mærkeafledestødstrøm (8/20) (I_n )	25 / 100 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 kV / ≤ 1,5 kV
Følgestrømsslukkeevne [L-N]/[N-PE] (I_fi )	25 kAeff / 100 Aeff
Følgestrømsbegrænsning / selektivitet	Selektiv til 20 A gG sikring op til 25 kA_eff (prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. for-sikring (L) op til IK = 25 kAeff	315 A gG
Maksimal for-sikring (L) op til IK > 25 kAeff	200 A gG
Max. for-sikring (L-L')	125 A gG
Midlertidig overspænding [L-N] (U_T) – karakteristik	440 V / 120 min. - modstandsdygtig
Midlertidig overspænding [N-PE] (U_T) – karakteristik	1200 V / 200 ms - modstandsdygtig
Yderligere spændingstest ved: 485 V AC / 50 Hz i 24 t	Modstandsdygtig
Driftstemperaturområde [parallel] / [serie] (T_U )	-40°C...+80°C / -40°C...+60°C
Funktions-/fejlvisning	grøn / rød
Antal porte	1
Tilslutningstværsnit (L1, L1', L2, L2', L3, L3', N, N', PE, 9) (min.)	10 mm² massiv-/fintrådet
Tilslutningstværsnit (L1, L2, L3, N, PE) (max.)	50 mm²flertrådet/35 mm²fintrådet
Tilslutningstværsnit (L1', L2', L3', N', 9) (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Indbygningssted	Indendørs
Beskyttelsestype	IP 20

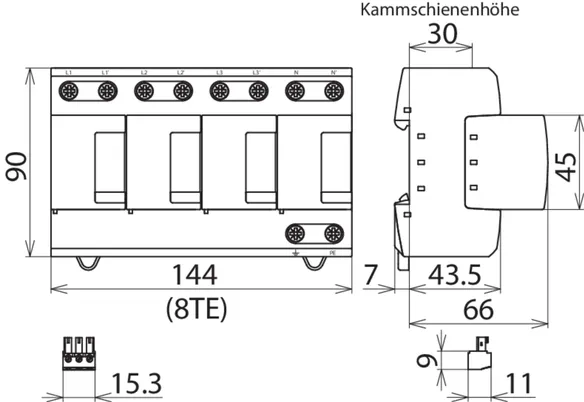

Indbygningsmål	8 TE, DIN 43880
Tilladelser	KEMA
Fjernmeldekontakt / kontakttype	Skiftekontakt
Koblingsevne AC	250 V / 0,5 A
Koblingsevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemmer	max. 1,5 mm² massiv / fintrådet

Produkt 900360 blev tilføjet til notesblok.

Gå til notesblok

Produkt 900360 blev lagt I kurven.

Gå til webshoppen

DVA CSP 3P 100 S FM

1 produkt

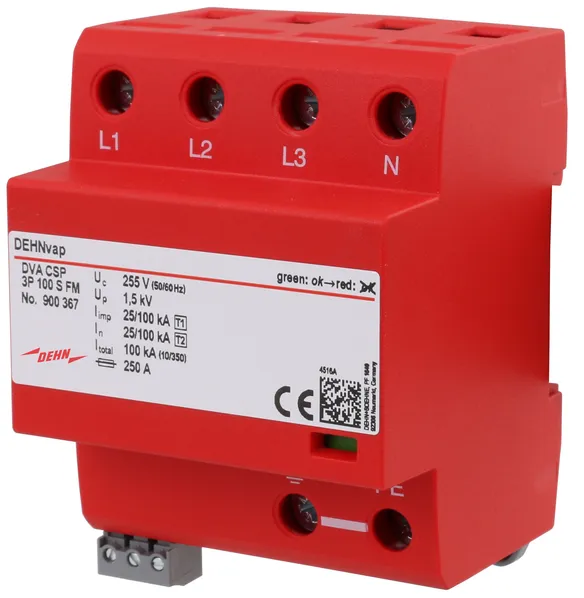

artikelnr. 900367 DVA CSP 3P 100 S FM

GTIN 4013364322288, CCT (EU): 85363090, Bruttovægt: 529.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

Certificater

Teksniske data

SPD i overenstemmelse med EN 61643-11 / IEC 61643-11	type 1 + type 2 / klasse I + klasse II
Max. driftsspænding AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350) [L-N]/[N-PE] (I_imp )	25 / 100 kA
Mærkeafledestødstrøm (8/20) (I_n )	25 / 100 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 kV / ≤ 1,5 kV
Tilladelser	KEMA
Fjernmeldekontakt / kontakttype	Skiftekontakt

SPD i overenstemmelse med EN 61643-11 / IEC 61643-11	type 1 + type 2 / klasse I + klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	type 1 + type 2 + type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350) [L-N]/[N-PE] (I_imp )	25 / 100 kA
Specifik energi [L-N]/[N-PE] (W/R)	156,25 kJ/ohm / 2,50 MJ/ohm
Mærkeafledestødstrøm (8/20) (I_n )	25 / 100 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 kV / ≤ 1,5 kV
Følgestrømsslukkeevne [L-N]/[N-PE] (I_fi )	25 kAeff / 100 Aeff
Følgestrømsbegrænsning / selektivitet	Selektiv med 32 A gG sikring op til 50 kAeff (prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. for-sikring (L) op til IK = 25 kAeff	250 A gG
Midlertidig overspænding [L-N] (U_T) – karakteristik	440 V / 120 min. - modstandsdygtig
Midlertidig overspænding [N-PE] (U_T) – karakteristik	1200 V / 200 ms - modstandsdygtig
Yderligere spændingstest ved: 485 V AC / 50 Hz i 24 t	Modstand
Gennemgangsenergi ved en S20K275 (Iimp = 2,5 ... 25 kA)	< 1 J
Karakteristik ved U = 320 V og I_SCCR = 13,5 kA med sikring 63 A gG	Modstandsdygtig
Driftstemperaturområde [parallel] / [serie] (T_U )	-40°C...+80°C
Funktions-/fejlvisning	grøn / rød
Antal porte	1
Tilslutningstværsnit (L1, L2, L3, N, PE, 9) (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, N, PE, 9) (max.)	35 mm² flertrådet / 25 mm2 fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Indbygningssted	Indendørs
Beskyttelsestype	IP 20
Indbygningsmål	4 TE, DIN 43880
Tilladelser	KEMA
Fjernmeldekontakt / kontakttype	Skiftekontakt
Koblingsevne AC	250 V / 0,5 A
Koblingsevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemmer	max. 1,5 mm² massiv / fintrådet

Produkt 900367 blev tilføjet til notesblok.

Gå til notesblok

Produkt 900367 blev lagt I kurven.

Gå til webshoppen

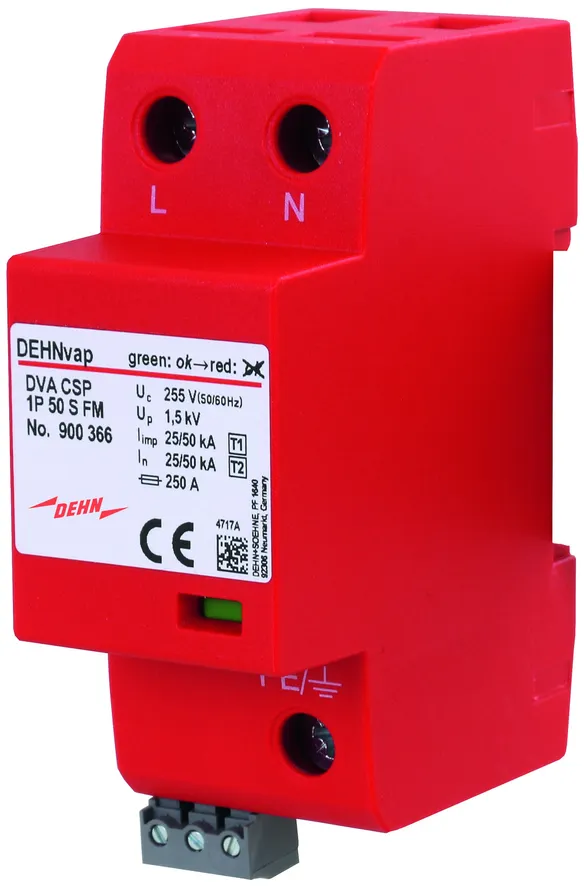

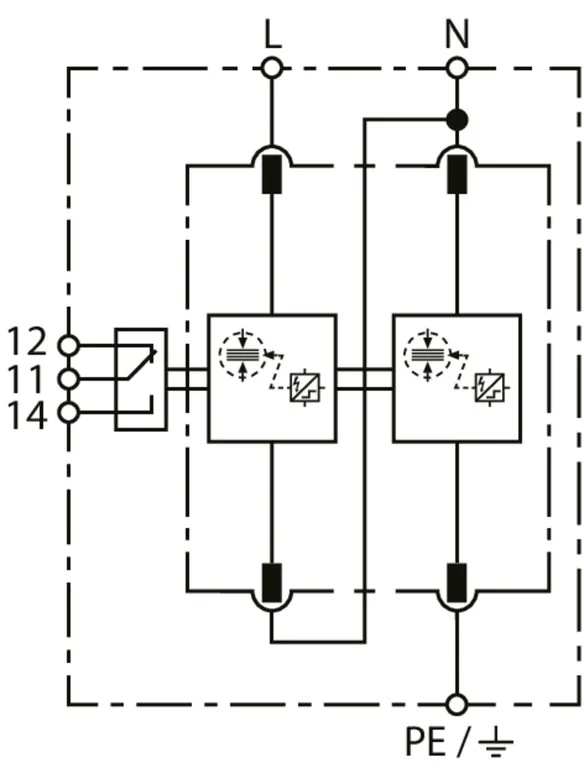

DVA CSP 1P 50 S FM

1 produkt

artikelnr. 900366 DVA CSP 1P 50 S FM

GTIN 4013364374669, CCT (EU): 85363090, Bruttovægt: 265.52 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

Certificater

Teksniske data

SPD i overenstemmelse med EN 61643-11 / IEC 61643-11	type 1 + type 2 / klasse I + klasse II
Max. driftsspænding AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350) [L-N]/[N-PE] (I_imp )	25 / 50 kA
Mærkeafledestødstrøm (8/20) (I_n )	25 / 50 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 kV / ≤ 1,5 kV
Tilladelser	KEMA
Fjernmeldekontakt / kontakttype	Skiftekontakt

SPD i overenstemmelse med EN 61643-11 / IEC 61643-11	type 1 + type 2 / klasse I + klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	type 1 + type 2 + type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350) [L-N]/[N-PE] (I_imp )	25 / 50 kA
Specifik energi [L-N]/[N-PE] (W/R)	156,25 kJ/Ohm / 625,00 kJ/Ohm
Mærkeafledestødstrøm (8/20) (I_n )	25 / 50 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 kV / ≤ 1,5 kV
Følgestrømsslukkeevne [L-N]/[N-PE] (I_fi )	25 kAeff / 100 Aeff
Følgestrømsbegrænsning / selektivitet	Selektiv med 32 A gG sikring op til 50 kAeff (prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. for-sikring (L) op til IK = 25 kAeff	250 A gG
Midlertidig overspænding [L-N] (U_T) – karakteristik	440 V / 120 min. - modstandsdygtig
Midlertidig overspænding [N-PE] (U_T) – karakteristik	1200 V / 200 ms - modstandsdygtig
Yderligere spændingstest ved: 485 V AC / 50 Hz i 24 t	Modstandsdygtig
Gennemgangsenergi ved en S20K275 (Iimp = 2,5 ... 25 kA)	< 1 J
Karakteristik ved U = 320 V og I_SCCR = 13,5 kA med sikring 63 A gG	Modstandsdygtig
Driftstemperaturområde [parallel] / [serie] (T_U )	-40°C...+80°C
Funktions-/fejlvisning	grøn / rød
Antal porte	1
Tilslutningstværsnit (L, N, PE, 9) (min.)	1,5 mm² massiv / fintrådet
Anschlussquerschnitt (L, N, PE, 9) (max.)	35 mm² flertrådet / 25 mm2 fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Indbygningssted	Indendørs
Beskyttelsestype	IP 20
Indbygningsmål	2 TE, DIN 43880
Tilladelser	KEMA
Fjernmeldekontakt / kontakttype	Skiftekontakt
Koblingsevne AC	250 V / 0,5 A
Koblingsevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemmer	max. 1,5 mm² massiv / fintrådet

Produkt 900366 blev tilføjet til notesblok.

Gå til notesblok

Produkt 900366 blev lagt I kurven.

Gå til webshoppen

Results for products (0)

Results for content (0)

DEHNvap

DVA M NG 3P 100 FM

artikelnr. 900352 DVA M NG 3P 100 FM

Produkt 900352 blev tilføjet til notesblok.

Produkt 900352 blev lagt I kurven.

DVA M NG 1P 50 FM

artikelnr. 900351 DVA M NG 1P 50 FM

Produkt 900351 blev tilføjet til notesblok.

Produkt 900351 blev lagt I kurven.

DVA CSP 3P 100 FM

artikelnr. 900360 DVA CSP 3P 100 FM

Produkt 900360 blev tilføjet til notesblok.

Produkt 900360 blev lagt I kurven.

DVA CSP 3P 100 S FM

artikelnr. 900367 DVA CSP 3P 100 S FM

Produkt 900367 blev tilføjet til notesblok.

Produkt 900367 blev lagt I kurven.

DVA CSP 1P 50 S FM

artikelnr. 900366 DVA CSP 1P 50 S FM

Produkt 900366 blev tilføjet til notesblok.

Produkt 900366 blev lagt I kurven.

DEHNvap

DVA M NG 3P 100 FM

artikelnr. 900352 DVA M NG 3P 100 FM

Du er ikke autoriseret til at downloade 900352.stp

Du er ikke autoriseret til at downloade 900352.igs

Du er ikke autoriseret til at downloade 900352.jt

Du er ikke autoriseret til at downloade 900352.dwg

Du er ikke autoriseret til at downloade 900352m_D.dxf

Du er ikke autoriseret til at downloade DEHN.900352.edz

Produkt 900352 blev tilføjet til notesblok.

Produkt 900352 blev lagt I kurven.

DVA M NG 1P 50 FM

artikelnr. 900351 DVA M NG 1P 50 FM

Du er ikke autoriseret til at downloade 900351.stp

Du er ikke autoriseret til at downloade 900351.igs

Du er ikke autoriseret til at downloade 900351.jt

Du er ikke autoriseret til at downloade 900351.dwg

Du er ikke autoriseret til at downloade 900351m_D.dxf

Du er ikke autoriseret til at downloade DEHN.900351.edz

Produkt 900351 blev tilføjet til notesblok.

Produkt 900351 blev lagt I kurven.

DVA CSP 3P 100 FM

artikelnr. 900360 DVA CSP 3P 100 FM

Du er ikke autoriseret til at downloade 900360.stp

Du er ikke autoriseret til at downloade 900360.igs

Du er ikke autoriseret til at downloade 900360.jt

Du er ikke autoriseret til at downloade 900360.dwg

Du er ikke autoriseret til at downloade 900360.dxf

Produkt 900360 blev tilføjet til notesblok.

Produkt 900360 blev lagt I kurven.

DVA CSP 3P 100 S FM

artikelnr. 900367 DVA CSP 3P 100 S FM

Du er ikke autoriseret til at downloade 900367.stp

Du er ikke autoriseret til at downloade 900367.igs

Du er ikke autoriseret til at downloade 900367.jt

Du er ikke autoriseret til at downloade 900367.dwg

Du er ikke autoriseret til at downloade 900367.dxf

Produkt 900367 blev tilføjet til notesblok.

Produkt 900367 blev lagt I kurven.

DVA CSP 1P 50 S FM

artikelnr. 900366 DVA CSP 1P 50 S FM

Du er ikke autoriseret til at downloade 900366.stp

Du er ikke autoriseret til at downloade 900366.igs

Du er ikke autoriseret til at downloade 900366.jt

Du er ikke autoriseret til at downloade 900366.dwg

Du er ikke autoriseret til at downloade 900367.dxf

Produkt 900366 blev tilføjet til notesblok.

Produkt 900366 blev lagt I kurven.
