artikelnr. 956305 DV M2 TNC 255 FM

GTIN 4013364510586, CCT (EU): 85363090, Bruttovægt: 519.19 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

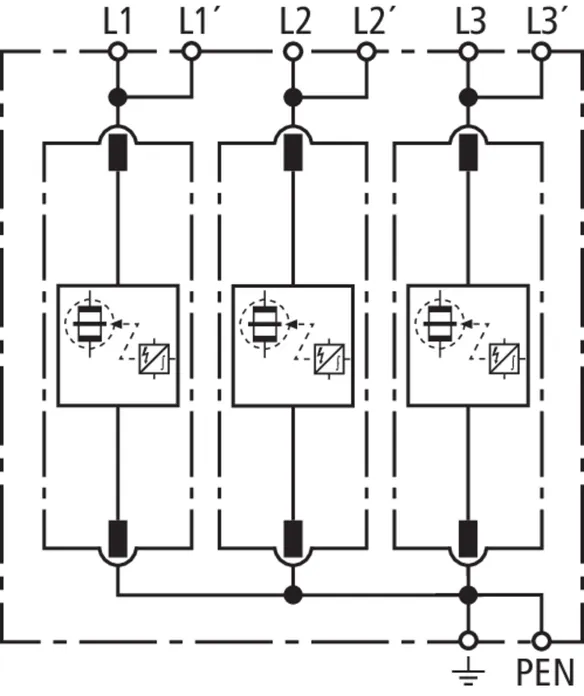

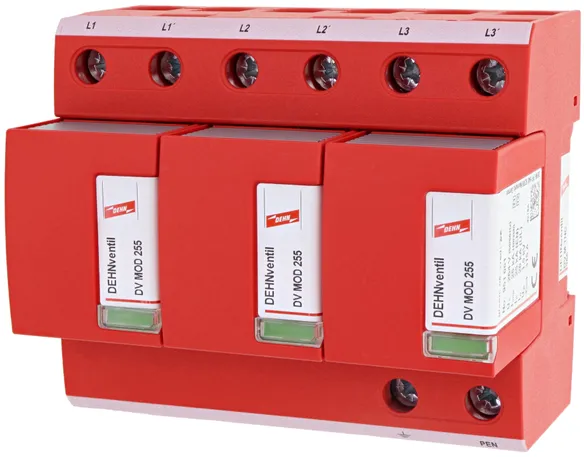

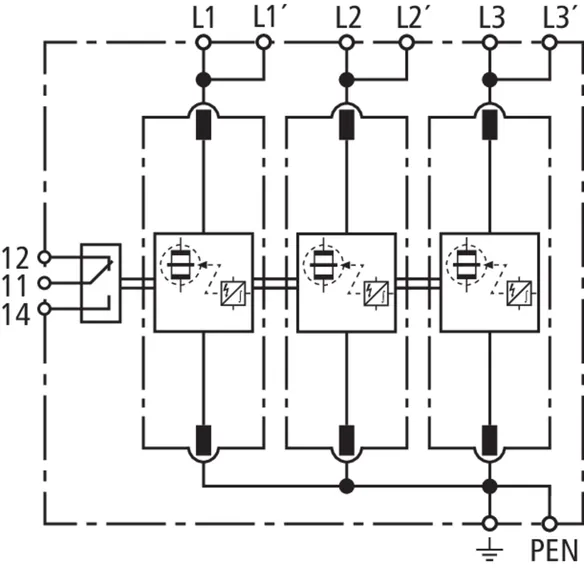

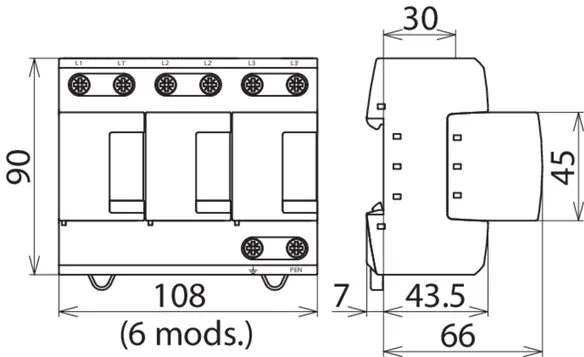

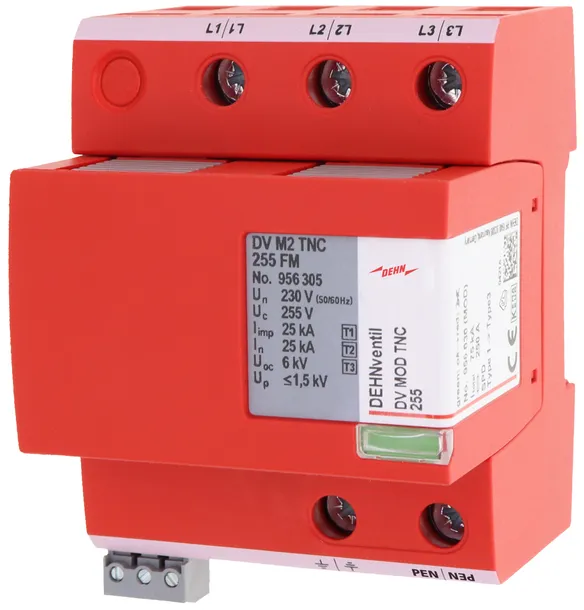

Modulær kombiafleder DEHNventil M2 TNC 255 FM
Trepolet, modulær, stikbar kombiafleder til
230/400 V TN-C-systemer, bredde 4TE
med fjernmeldekontakt
Afleder type 1 + type 2 + type 3 iht. EN 61643-11
RAC-gnistgabteknologi
til følgestrømsbegrænsning
Maks. driftsspænding 255 V AC
Beskyttelsesniveau: <= 1,5 kV
Lynimpulsstrøm (10/350): 75 kA
Følgestrømsslukkeevne op til 100 kAeff
Certificeret iht. VDE, KEMA
Energikoordination iht. DIN CLC/TS 61643-12
Afleder i Red/Line-serien, samt direkte til terminal

fabrikat: DEHN
Type: DV M2 TNC 255 FM
artikelnr.: 956305
eller tilsvarende

Certificater

Tekniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 + Type 3 / klasse I + klasse II + klasse III
Lynstødstrøm (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Lynstødstrøm (10/350 µs) [L-PEN] (I_imp )	25 kA
Restspænding (U_P )	≤ 1,5 kV
Maksimal for-sikring (L) op til I_K= 50 kA_eff	250 A gG
Godkendelser	VDE, KEMA, UL
FM-kontakt / kontaktform	Skiftekontakt
udvidede tekniske data:	Til brug i koblingsanlæg med prospektive kortslutningsstrømme på mere end 50 kA_eff
– Max. prospektiv kortslutningsstrøm	100 kA_eff (220 kA_peak)

Detaljer
Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 + Type 3 / klasse I + klasse II + klasse III
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 1 + Type 2 + Type 3
Nominel spænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Afledermærkespænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Lynstødstrøm (10/350 µs) [L-PEN] (I_imp )	25 kA
Specifik energi [L-PEN] (W/R)	156,25 kJ/ohm
Mærkeafledestødstrøm (8/20 µs) [L-PEN] (I_n )	25 kA
Restspænding (U_P )	≤ 1,5 kV
Åben kredsløbsspænding på hybridgeneratoren (Uoc)	6 kV
Følgestrømsslukkeevne AC (I_fi )	50 kA_eff
Følgestrømsbegrænsning / selektivitet	Ingen udløsning af en 35 A gG-sikring op til 50 kA_eff(prosp.)
Kortslutningsmodstand [L-N]/[N-PE] (I_SCCR )	50 kA_eff
Reaktionstid (t_A )	≤ 100 ns
Maksimal for-sikring (L) op til I_K= 50 kA_eff	250 A gG
Midlertidig overspænding (TOV) (U_T) – karakteristisk	440 V / 120 min. – modstandsdygtig
Gennemgangsenergi ved en S20K275 (I_imp = 2,5 ... 25 kA)	< 1 J
Driftstemperaturområde [parallel] / [serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L1, L2, L3, PEN, 9) (min.)	6 mm² massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, PEN, 9) (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Installationsområde	Indendørs
Kapslingsklasse	IP 20

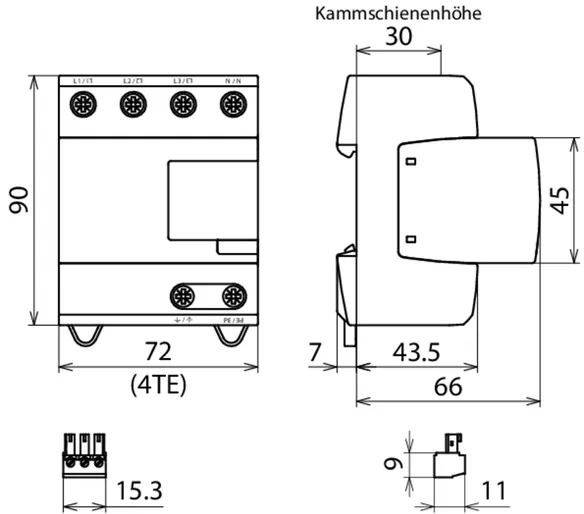

Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	VDE, KEMA, UL
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemmer	max. 1,5 mm² massiv / fintrådet
udvidede tekniske data:	Til brug i koblingsanlæg med prospektive kortslutningsstrømme på mere end 50 kA_eff
– Max. prospektiv kortslutningsstrøm	100 kA_eff (220 kA_peak)
– Begrænsning/slukning af netfølgestrømme	Op til 100 kA_eff (220 kA_peak)
Aflederindsats ved 16,7 Hz - jernbaneforsyning
- Prøvespænding AC (U_C )	266 V
– Mærkespænding (AC) (U_N )	230 / 400 V
– Mærkefrekvens (AC) (f_N )	16,7 Hz
– Max. for-sikring	160 A gG @ 16,7 Hz

Produkt 956305 blev tilføjet til notesblok.

Gå til notesblok

Produkt 956305 blev lagt I kurven.

Gå til webshoppen

artikelnr. 956405 DV M2 TNS 255 FM

GTIN 4013364510562, CCT (EU): 85363090, Bruttovægt: 583.68 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

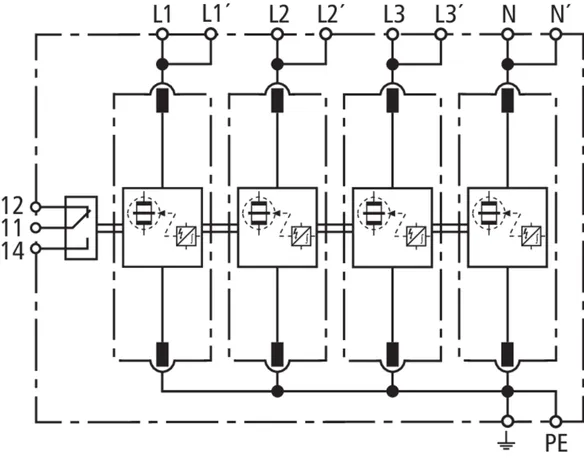

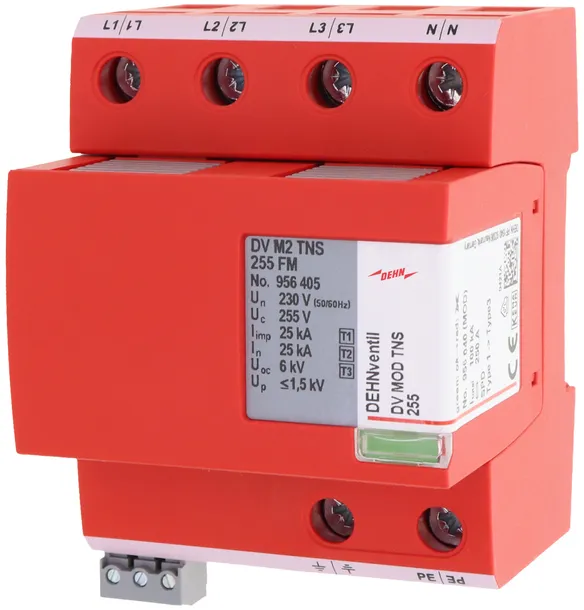

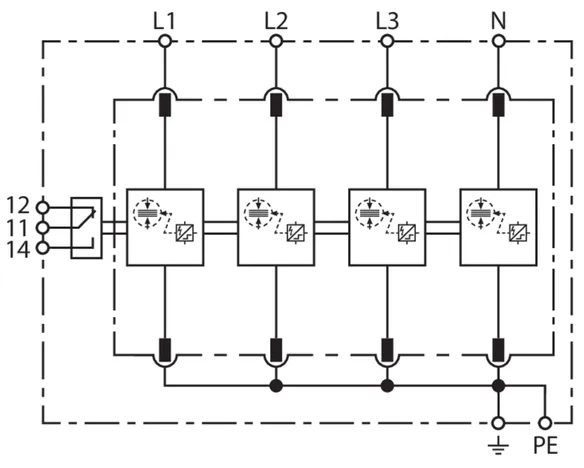

Modulær kombiafleder DEHNventil M2 TNS 255 FM
Firepolet, modulær, stikbar kombiafleder til
230/400 V TN(C)-S-systemer, bredde 4TE
med fjernmeldekontakt
Afleder type 1 + type 2 + type 3 iht. EN 61643-11
RAC-gnistgabteknologi
til følgestrømsbegrænsning
Maks. driftsspænding 255 V AC
Beskyttelsesniveau: <= 1,5 kV
Lynimpulsstrøm (10/350): 100 kA
Følgestrømsslukkeevne op til 100 kAeff
Certificeret iht. VDE, KEMA
Energikoordination iht. DIN CLC/TS 61643-12
Afleder i Red/Line-serien, samt direkte til terminal

fabrikat: DEHN
Type: DV M2 TNS 255 FM
artikelnr.: 956405
eller tilsvarende

Certificater

Tekniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 + Type 3 / klasse I + klasse II + klasse III
Lynstødstrøm (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Lynstødstrøm (10/350 µs) [L, N-PE] (I_imp )	25 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Maksimal for-sikring (L) op til I_K= 50 kA_eff	250 A gG
Godkendelser	VDE, KEMA, UL
FM-kontakt / kontaktform	ja / skiftekontakt
udvidede tekniske data:	Til brug i koblingsanlæg med prospektive kortslutningsstrømme på mere end 50 kA_eff
– Max. prospektiv kortslutningsstrøm	100 kA_eff (220 kA_peak)

Detaljer
Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 + Type 3 / klasse I + klasse II + klasse III
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 1 + Type 2 + Type 3
Nominel spænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Afledermærkespænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Specifik energi [L1+L2+L3+N-PE] (W/R)	2,50 MJ/ohm
Lynstødstrøm (10/350 µs) [L, N-PE] (I_imp )	25 kA
Specifik energi [L,N-PE] (W/R)	156,25 kJ/ohm
Mærkeafledestødstrøm (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	25 / 100 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Åben kredsløbsspænding på hybridgeneratoren (Uoc)	6 kV
Følgestrømsslukkeevne AC (I_fi )	50 kA_eff
Følgestrømsbegrænsning / selektivitet	Ingen udløsning af en 35 A gG-sikring op til 50 kA_eff(prosp.)
Kortslutningsmodstand [L-N]/[N-PE] (I_SCCR )	50 kA_eff
Reaktionstid (t_A )	≤ 100 ns
Maksimal for-sikring (L) op til I_K= 50 kA_eff	250 A gG
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristisk	440 V / 120 min. – modstandsdygtig
Gennemgangsenergi ved en S20K275 (I_imp = 2,5 ... 25 kA)	< 1 J
Driftstemperaturområde [parallel] / [serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L1, L2, L3, N, PE, (min.)	6 mm² massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, N, PEN, 9) (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	VDE, KEMA, UL
FM-kontakt / kontaktform	ja / skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemmer	Max. 1,5 mm²massiv / fintrådet
udvidede tekniske data:	Til brug i koblingsanlæg med prospektive kortslutningsstrømme på mere end 50 kA_eff
– Max. prospektiv kortslutningsstrøm	100 kA_eff (220 kA_peak)
– Begrænsning/slukning af netfølgestrømme	op til 100 kA_eff (220 kA_peak)
– Max. for-sikring (L) op til I_K = 100 k A_eff	250 A gG/gL
Aflederindsats ved 16,7 Hz - jernbaneforsyning
- Prøvespænding AC (U_C )	266 V
– Mærkespænding (AC) (U_N )	230 / 400 V
– Mærkefrekvens (AC) (f_N )	16,7 Hz
– Max. for-sikring	160 A gG @ 16,7 Hz

Produkt 956405 blev tilføjet til notesblok.

Gå til notesblok

Produkt 956405 blev lagt I kurven.

Gå til webshoppen

artikelnr. 956315 DV M2 TT 255 FM

GTIN 4013364528963, CCT (EU): 85363090, Bruttovægt: 616.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

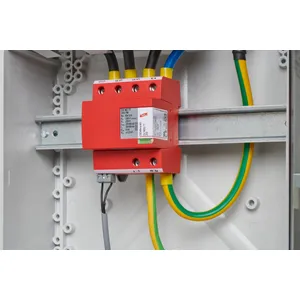

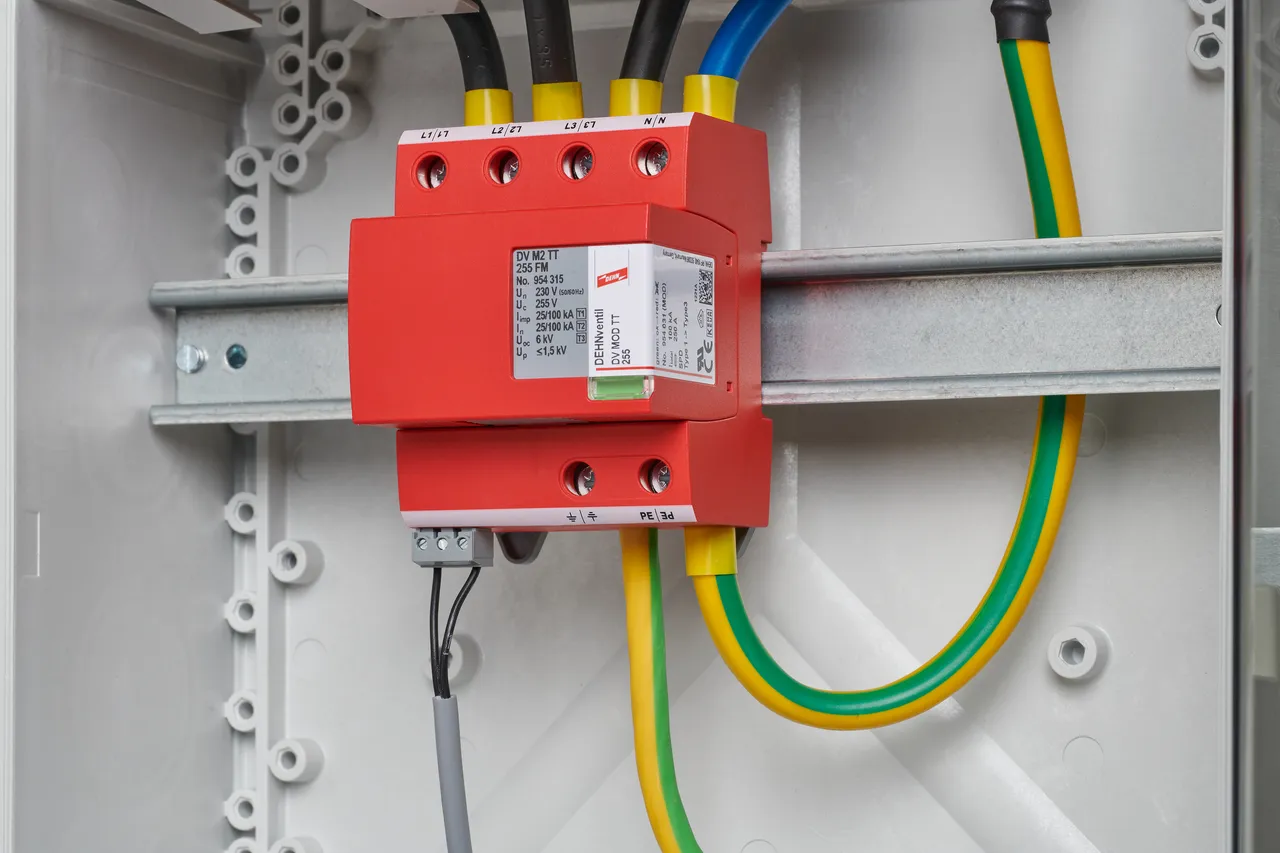

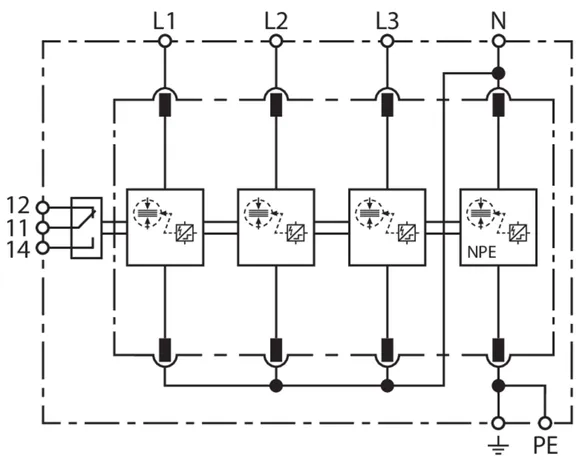

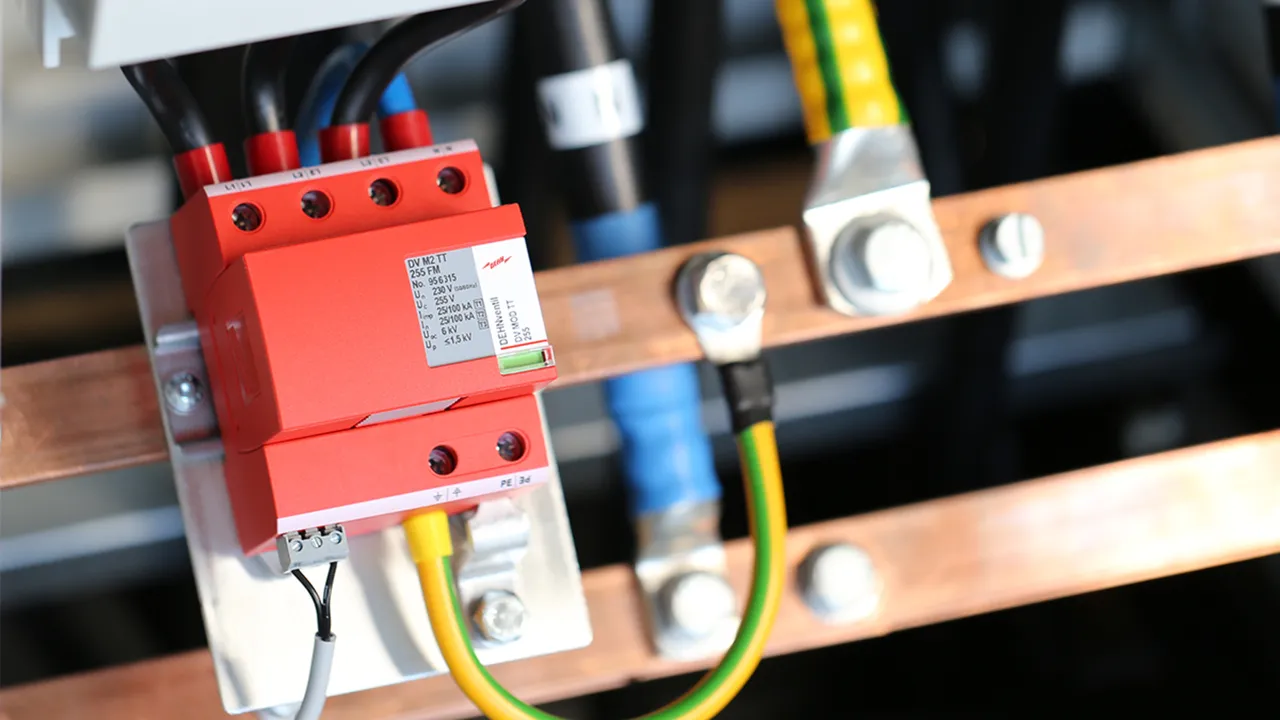

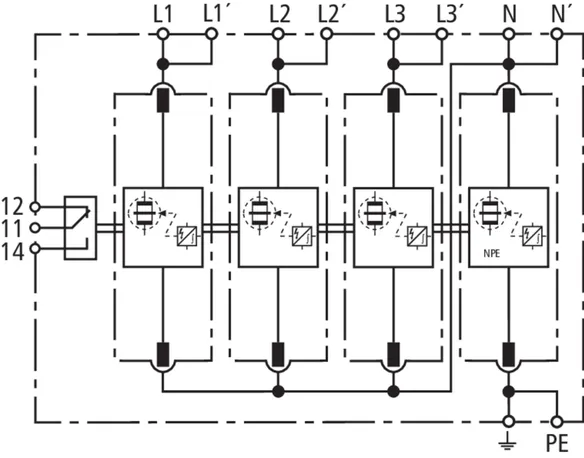

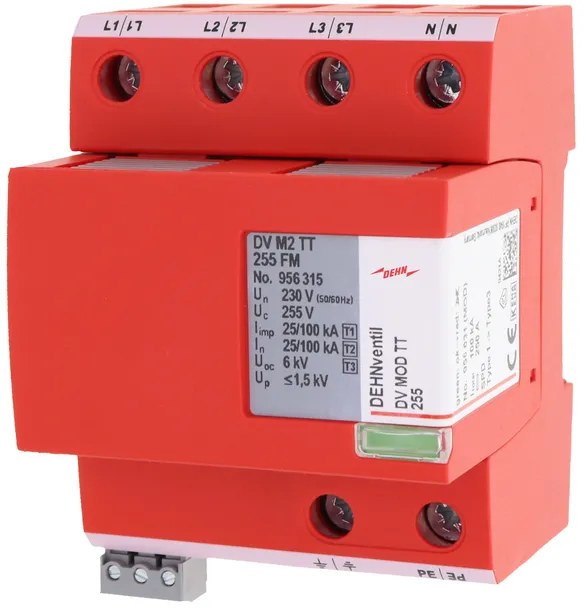

Modulær kombiafleder DEHNventil M2 TT 255 FM
Firepolet, modulær, stikbar kombiafleder til
230/400 V TT- og TN(C)-S-systemer, bredde 4TE
med fjernmeldekontakt
Afleder type 1 + type 2 + type 3 iht. EN 61643-11
RAC-gnistgabteknologi
til følgestrømsbegrænsning
Maks. driftsspænding 255 V AC
Beskyttelsesniveau: <= 1,5 kV
Lynimpulsstrøm (10/350): 100 kA
Følgestrømsslukkeevne op til 100 kAeff
Certificeret iht. VDE, KEMA
Energikoordination iht. DIN CLC/TS 61643-12
Afleder i Red/Line-serien, samt direkte til terminal

fabrikat: DEHN
Type: DV M2 TT 255 FM
artikelnr.: 956315
eller tilsvarende

Certificater

Tekniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 + Type 3 / klasse I + klasse II + klasse III
Lynstødstrøm (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Lynstødstrøm (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 100 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Maksimal for-sikring (L) op til I_K= 50 kA_eff	250 A gG
Godkendelser	VDE, KEMA, UL
FM-kontakt / kontaktform	ja / skiftekontakt
udvidede tekniske data:	Til brug i koblingsanlæg med prospektive kortslutningsstrømme på mere end 50 kA_eff
– Max. prospektiv kortslutningsstrøm	100 kA_eff (220 kA_peak)
Supplerende data:	---------------------------------
– Restspænding [L-PE] (U_P )	1,8 kV

Detaljer
Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 + Type 3 / klasse I + klasse II + klasse III
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 1 + Type 2 + Type 3
Nominel spænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Afledermærkespænding AC [L-N] (U_C )	255 V (50 / 60 Hz)
Afledermærkespænding AC [N-PE] (U_{C (N-PE)} )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Specifik energi [L1+L2+L3+N-PE] (W/R)	2,50 MJ/ohm
Lynstødstrøm (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 100 kA
Specifik energi [L-N]/[N-PE] (W/R)	156,25 kJ/ohm / 2,50 MJ/ohm
Mærkeafledestødstrøm (8/20 µs) [L-N]/[N-PE] (I_n )	25 / 100 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Åben kredsløbsspænding på hybridgeneratoren (Uoc)	6 kV
Følgestrømsslukkeevne [L-N]/[N-PE] (I_fi )	50 kA_eff/ 100 A_eff
Følgestrømsbegrænsning / selektivitet	Ingen udløsning af en 35 A gG-sikring op til 50 kA_eff(prosp.)
Kortslutningsmodstand [L-N]/[N-PE] (I_SCCR )	50 kA_eff / 100 A_eff
Reaktionstid (t_A )	≤ 100 ns
Maksimal for-sikring (L) op til I_K= 50 kA_eff	250 A gG
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristisk	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristisk	1200 V / 200 ms – modstandsdygtig
Gennemgangsenergi ved en S20K275 (I_imp = 2,5 ... 25 kA)	< 1 J
Driftstemperaturområde [parallel] / [serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L1, L2, L3, N, PE, (min.)	6 mm² massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, N, PEN, 9) (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Installationsområde / kapslingsklasse	Indendørs / IP 20
Installationsområde	Indendørs
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	VDE, KEMA, UL
FM-kontakt / kontaktform	ja / skiftekontakt
Brydeevne AC	250 V / 0.5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemmer	Max. 1,5 mm² massiv / fintrådet
udvidede tekniske data:	Til brug i koblingsanlæg med prospektive kortslutningsstrømme på mere end 50 kA_eff
– Max. prospektiv kortslutningsstrøm	100 kA_eff (220 kA_peak)
– Begrænsning/slukning af netfølgestrømme	op til 100 kA_eff (220 kA_peak)
– Max. for-sikring (L) op til I_K = 100 k A_eff	250 A gG/gL
Supplerende data:	---------------------------------
– Restspænding [L-PE] (U_P )	1,8 kV
Aflederindsats ved 16,7 Hz - jernbaneforsyning
- Prøvespænding AC (U_C )	266 V
– Mærkespænding (AC) (U_N )	230 / 400 V
– Mærkefrekvens (AC) (f_N )	16,7 Hz
– Max. for-sikring	160 A gG @ 16,7 Hz

Produkt 956315 blev tilføjet til notesblok.

Gå til notesblok

Produkt 956315 blev lagt I kurven.

Gå til webshoppen

artikelnr. 956205 DV M2 TN 255 FM

GTIN 4013364510579, CCT (EU): 85363090, Bruttovægt: 311.29 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

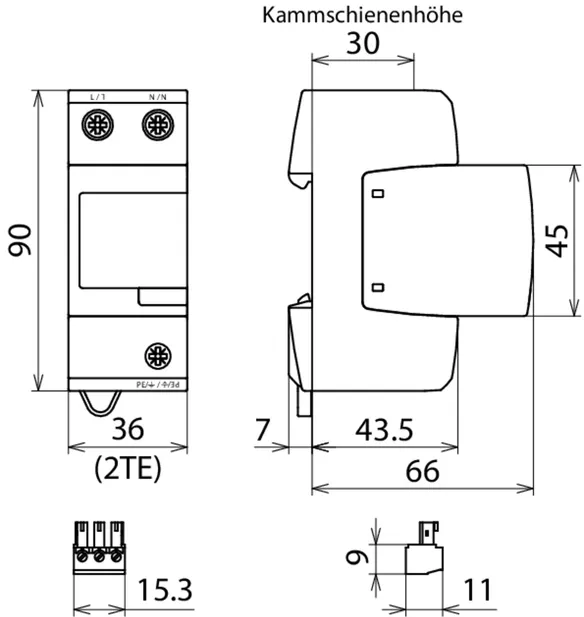

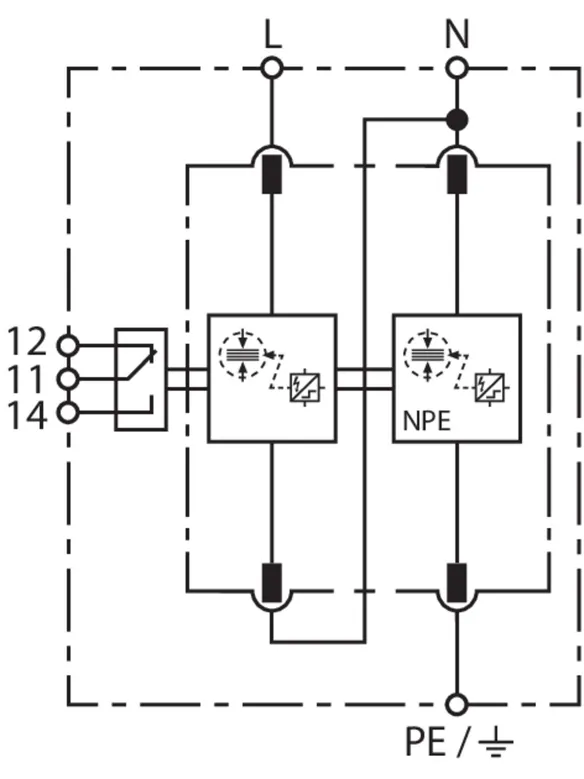

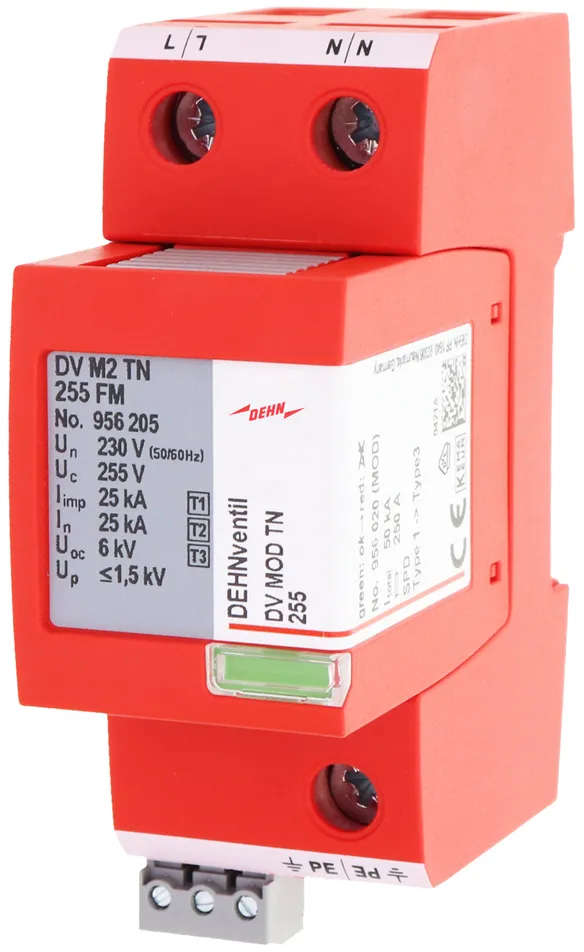

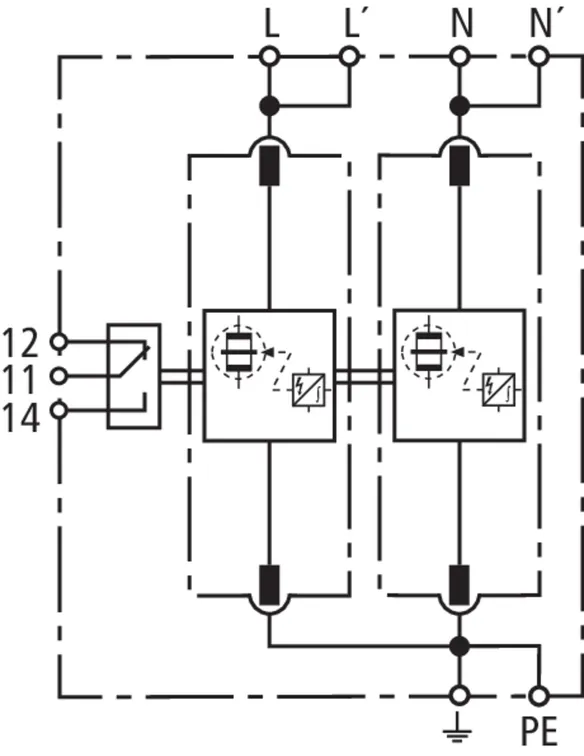

Modulær kombiafleder DEHNventil M2 TN 255 FM
Topolet, modulær, stikbar kombiafleder til
enfasede TN-systemer, bredde 2TE
med fjernmeldekontakt
Afleder type 1 + type 2 + type 3 iht. EN 61643-11
RAC-gnistgabteknologi
til følgestrømsbegrænsning
Maks. driftsspænding 255 V AC
Beskyttelsesniveau: <= 1,5 kV
Lynimpulsstrøm (10/350): 50 kA
Følgestrømsslukkeevne op til 100 kAeff
Certificeret iht. VDE, KEMA
Energikoordination iht. DIN CLC/TS 61643-12
Afleder i Red/Line-serien, samt direkte til terminal

fabrikat: DEHN
Type: DV M2 TN 255 FM
artikelnr.: 956205
eller tilsvarende

Certificater

Tekniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 + Type 3 / klasse I + klasse II + klasse III
Lynstødstrøm (10/350 µs) [L+N-PE] (I_total )	50 kA
Lynstødstrøm (10/350 µs) [L, N-PE] (I_imp )	25 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Maksimal for-sikring (L) op til I_K= 50 kA_eff	250 A gG
Godkendelser	VDE, KEMA, UL
FM-kontakt / kontaktform	ja / skiftekontakt
udvidede tekniske data:	Til brug i koblingsanlæg med prospektive kortslutningsstrømme på mere end 50 kA_eff
– Max. prospektiv kortslutningsstrøm	100 kA_eff (220 kA_peak)

Detaljer
Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 + Type 3 / klasse I + klasse II + klasse III
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 1 + Type 2 + Type 3
Nominel spænding AC (U_N )	230 V (50 / 60 Hz)
Afledermærkespænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L+N-PE] (I_total )	50 kA
Specifik energi [L+N-PE] (W/R)	625,00 kJ/ohm
Lynstødstrøm (10/350 µs) [L, N-PE] (I_imp )	25 kA
Specifik energi [L,N-PE] (W/R)	156,25 kJ/ohm
Mærkeafledestødstrøm (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	25 / 50 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Åben kredsløbsspænding på hybridgeneratoren (Uoc)	6 kV
Følgestrømsslukkeevne AC (I_fi )	50 kA_eff
Følgestrømsbegrænsning / selektivitet	Ingen udløsning af en 35 A gG-sikring op til 50 kA_eff(prosp.)
Kortslutningsmodstand [L-N]/[N-PE] (I_SCCR )	50 kA_eff
Reaktionstid (t_A )	≤ 100 ns
Maksimal for-sikring (L) op til I_K= 50 kA_eff	250 A gG
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristisk	440 V / 120 min. – modstandsdygtig
Gennemgangsenergi ved en S20K275 (I_imp = 2,5 ... 25 kA)	< 1 J
Driftstemperaturområde [parallel] / [serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L, N, PE, 9) (min.)	6 mm² massiv / fintrådet
Tilslutningstværsnit (L, N, PE, 9) (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	VDE, KEMA, UL
FM-kontakt / kontaktform	ja / skiftekontakt
Brydeevne AC	250 V / 0.5 A
Brydeevne DC	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
Tilslutningstværsnit for FM-klemmer	Max. 1,5 mm²massiv / fintrådet
udvidede tekniske data:	Til brug i koblingsanlæg med prospektive kortslutningsstrømme på mere end 50 kA_eff
– Max. prospektiv kortslutningsstrøm	100 kA_eff (220 kA_peak)
– Begrænsning/slukning af netfølgestrømme	Op til 100 kA_eff (220 kA_peak)
– Max. for-sikring (L) op til I_K = 100 k A_eff	250 A gG/gL
Aflederindsats ved 16,7 Hz - jernbaneforsyning
- Prøvespænding AC (U_C )	266 V
– Mærkespænding (AC) (U_N )	230 V
– Mærkefrekvens (AC) (f_N )	16,7 Hz
– Max. for-sikring	160 A gG @ 16,7 Hz

Produkt 956205 blev tilføjet til notesblok.

Gå til notesblok

Produkt 956205 blev lagt I kurven.

Gå til webshoppen

artikelnr. 956115 DV M2 TT 2P 255 FM

GTIN 4013364546929, CCT (EU): 85363090, Bruttovægt: 327.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

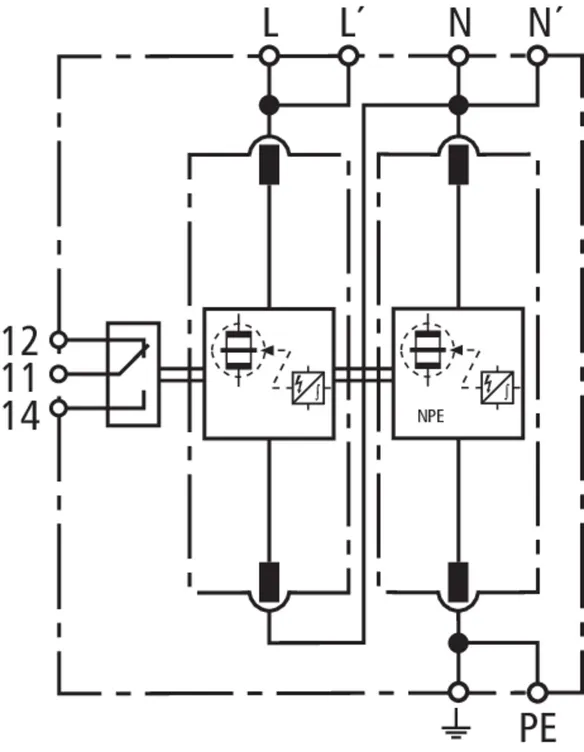

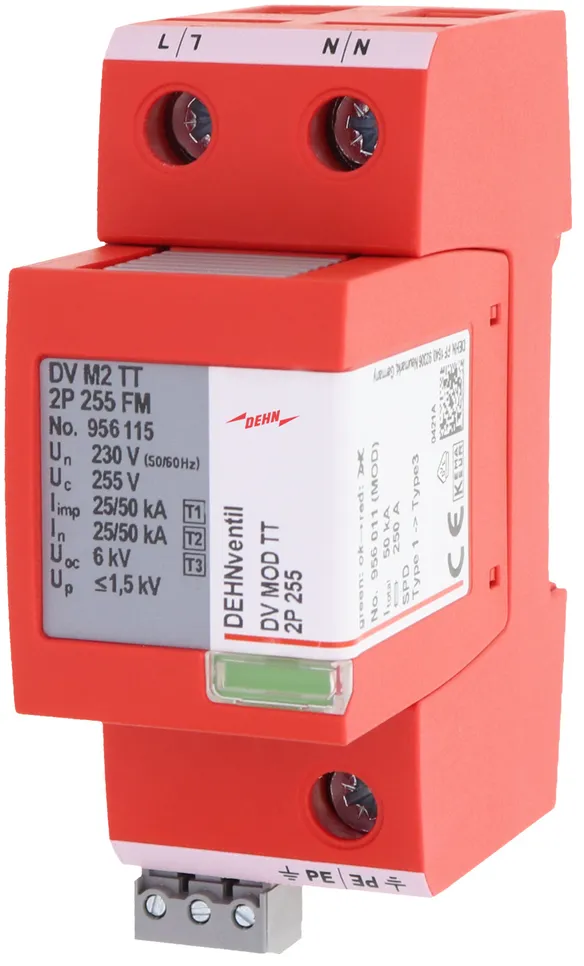

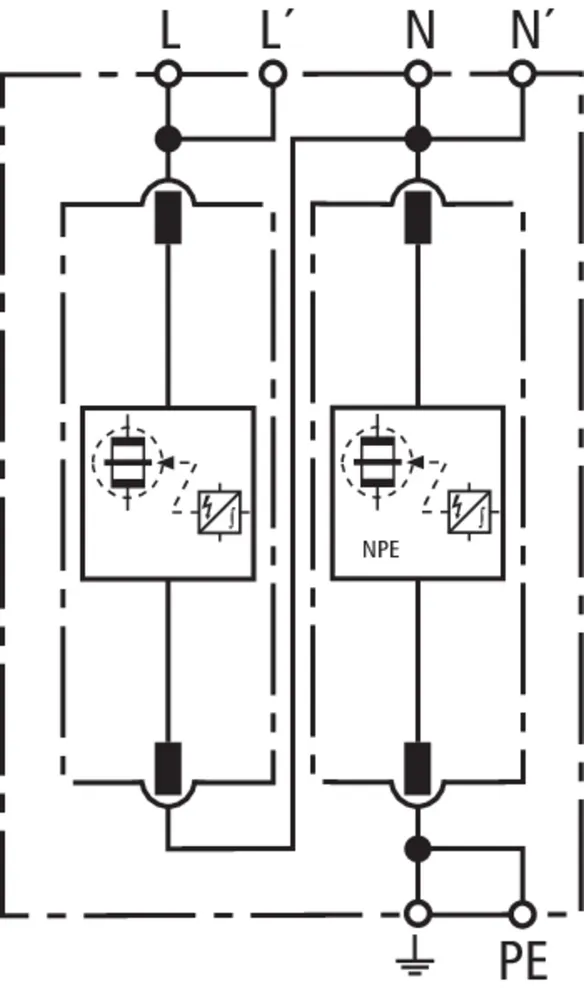

Modulær kombiafleder DEHNventil M2 TT 2P 255 FM
Topolet, modulær, stikbar kombiafleder til
enfasede TT- og TN-systemer,, bredde 2TE
med fjernmeldekontakt
Afleder type 1 + type 2 + type 3 iht. EN 61643-11
RAC-gnistgabteknologi
til følgestrømsbegrænsning
Maks. driftsspænding 255 V AC
Beskyttelsesniveau: <= 1,5 kV
Lynimpulsstrøm (10/350): 50 kA
Følgestrømsslukkeevne op til 100 kAeff
Certificeret iht. VDE, KEMA
Energikoordination iht. DIN CLC/TS 61643-12
Afleder i Red/Line-serien, samt direkte til terminal

fabrikat: DEHN
Type: DV M2 TT 2P 255 FM
artikelnr.: 956115
eller tilsvarende

Certificater

Tekniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 + Type 3 / klasse I + klasse II + klasse III
Lynstødstrøm (10/350 µs) [L+N-PE] (I_total )	50 kA
Lynstødstrøm (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 50 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Maksimal for-sikring (L) op til I_K= 50 kA_eff	250 A gG
Godkendelser	VDE, KEMA, UL
FM-kontakt / kontaktform	ja / skiftekontakt
udvidede tekniske data:	Til brug i koblingsanlæg med prospektive kortslutningsstrømme på mere end 50 kA_eff
– Max. prospektiv kortslutningsstrøm	100 kA_eff (220 kA_peak)
Supplerende data:	---------------------------------
– Restspænding [L-PE] (U_P )	1,8 kV

Detaljer
Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 + Type 3 / klasse I + klasse II + klasse III
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 1 + Type 2 + Type 3
Nominel spænding AC (U_N )	230 V (50 / 60 Hz)
Afledermærkespænding AC [L-N] (U_C )	255 V (50 / 60 Hz)
Afledermærkespænding AC [N-PE] (U_{C (N-PE)} )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L+N-PE] (I_total )	50 kA
Specifik energi [L+N-PE] (W/R)	625,00 kJ/ohm
Lynstødstrøm (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 50 kA
Specifik energi [L-N]/[N-PE] (W/R)	156,25 / 625,00 kJ/ohm
Mærkeafledestødstrøm (8/20 µs) [L-N]/[N-PE] (I_n )	25 / 50 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Åben kredsløbsspænding på hybridgeneratoren (Uoc)	6 kV
Følgestrømsslukkeevne [L-N]/[N-PE] (I_fi )	50 kA_eff/ 100 A_eff
Følgestrømsbegrænsning / selektivitet	Ingen udløsning af en 35 A gG-sikring op til 50 kA_eff(prosp.)
Kortslutningsmodstand [L-N]/[N-PE] (I_SCCR )	50 kA_eff / 100 A_eff
Reaktionstid (t_A )	≤ 100 ns
Maksimal for-sikring (L) op til I_K= 50 kA_eff	250 A gG
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristisk	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristisk	1200 V / 200 ms – modstandsdygtig
Gennemgangsenergi ved en S20K275 (I_imp = 2,5 ... 25 kA)	< 1 J
Driftstemperaturområde [parallel] / [serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L, N, PE, 9) (min.)	6 mm² massiv / fintrådet
Tilslutningstværsnit (L, N, PE, 9) (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Installationsområde / kapslingsklasse	Indendørs / IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	VDE, KEMA, UL
FM-kontakt / kontaktform	ja / skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemmer	max. 1,5 mm²massiv / fintrådet
udvidede tekniske data:	Til brug i koblingsanlæg med prospektive kortslutningsstrømme på mere end 50 kA_eff
– Max. prospektiv kortslutningsstrøm	100 kA_eff (220 kA_peak)
– Begrænsning/slukning af netfølgestrømme	op til 100 kA_eff (220 kA_peak)
Supplerende data:	---------------------------------
– Restspænding [L-PE] (U_P )	1,8 kV
Aflederindsats ved 16,7 Hz - jernbaneforsyning
- Prøvespænding AC (U_C )	266 V
– Mærkespænding (AC) (U_N )	230 V
– Mærkefrekvens (AC) (f_N )	16,7 Hz
– Max. for-sikring	160 A gG @ 16,7 Hz

Produkt 956115 blev tilføjet til notesblok.

Gå til notesblok

Produkt 956115 blev lagt I kurven.

Gå til webshoppen

artikelnr. 951300 DV M TNC 255

GTIN 4013364108134, CCT (EU): 85363090, Bruttovægt: 1004.00 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

fabrikat: DEHN
Type: DV M TNC 255
artikelnr.: 951300
eller tilsvarende

Certificater

Tekniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Lynstødstrøm (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Lynstødstrøm (10/350 µs) [L-PEN] (I_imp )	25 kA
Restspænding (U_P )	≤ 1,5 kV
Maksimal for-sikring (L) op til I_K= 50 kA_eff	315 A gG
Godkendelser	KEMA, VDE, UL
udvidede tekniske data:	Til brug i koblingsanlæg med prospektive kortslutningsstrømme på mere end 50 kA_eff
– Max. prospektiv kortslutningsstrøm	100 kA_eff (220 kA_peak)

Detaljer
Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 1 + Type 2 + Type 3
Nominel spænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Afledermærkespænding AC (U_C )	264 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Specifik energi [L1+L2+L3-PEN] (W/R)	1,40 MJ/ohm
Lynstødstrøm (10/350 µs) [L-PEN] (I_imp )	25 kA
Specifik energi [L-PEN] (W/R)	156,25 kJ/ohm
Mærkeafledestødstrøm (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	25 / 75 kA
Restspænding (U_P )	≤ 1,5 kV
Følgestrømsslukkeevne AC (I_fi )	50 kA_eff
Følgestrømsbegrænsning / selektivitet	Selektiv med 20 A gG sikring op til 50 kA_eff(prosp.)
Reaktionstid (t_A )	≤ 100 ns
Maksimal for-sikring (L) op til I_K= 50 kA_eff	315 A gG
Maksimal for-sikring (L-L')	125 A gG
Midlertidig overspænding (TOV) (U_T) – karakteristisk	440 V / 120 min. – modstandsdygtig
Driftstemperaturområde [parallel] / [serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L1, L1', L2, L2', L3, L3', PEN, 9) (min.)	10 mm² massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, PEN) (max.)	50 mm² flertrådet/ 35 mm²fintrådet
Tilslutningstværsnit (L1', L2', L3', 9) (max.)	35 mm²flertrådet/ 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	6 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL
udvidede tekniske data:	Til brug i koblingsanlæg med prospektive kortslutningsstrømme på mere end 50 kA_eff
– Max. prospektiv kortslutningsstrøm	100 kA_eff (220 kA_peak)
– Begrænsning/slukning af netfølgestrømme	op til 100 kA_eff (220 kA_peak)
– Max. for-sikring (L) op til I_K = 100 k A_eff	315 A gG/gL
Aflederindsats ved 16,7 Hz - jernbaneforsyning
– Mærkespænding (AC) (U_N )	230 / 400 V
– Mærkefrekvens (AC) (f_N )	16,7 Hz
– Max. for-sikring	125 A gG @ 16,7 Hz

Produkt 951300 blev tilføjet til notesblok.

Gå til notesblok

Produkt 951300 blev lagt I kurven.

Gå til webshoppen

artikelnr. 951305 DV M TNC 255 FM

GTIN 4013364108141, CCT (EU): 85363090, Bruttovægt: 1020.00 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

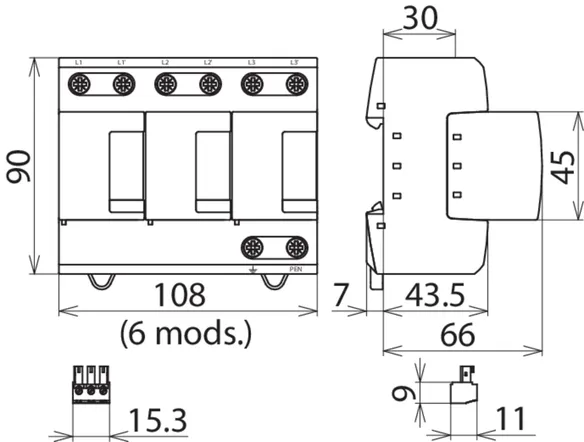

fabrikat: DEHN
Type: DV M TNC 255 FM
artikelnr.: 951305
eller tilsvarende

Certificater

Tekniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Lynstødstrøm (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Lynstødstrøm (10/350 µs) [L-PEN] (I_imp )	25 kA
Restspænding (U_P )	≤ 1,5 kV
Maksimal for-sikring (L) op til I_K= 50 kA_eff	315 A gG
Godkendelser	KEMA, VDE, UL
FM-kontakt / kontaktform	Skiftekontakt
udvidede tekniske data:	Til brug i koblingsanlæg med prospektive kortslutningsstrømme på mere end 50 kA_eff
– Max. prospektiv kortslutningsstrøm	100 kA_eff (220 kA_peak)

Detaljer
Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 1 + Type 2 + Type 3
Nominel spænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Afledermærkespænding AC (U_C )	264 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Specifik energi [L1+L2+L3-PEN] (W/R)	1,40 MJ/ohm
Lynstødstrøm (10/350 µs) [L-PEN] (I_imp )	25 kA
Specifik energi [L-PEN] (W/R)	156,25 kJ/ohm
Mærkeafledestødstrøm (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	25 / 75 kA
Restspænding (U_P )	≤ 1,5 kV
Følgestrømsslukkeevne AC (I_fi )	50 kA_eff
Følgestrømsbegrænsning / selektivitet	Selektiv med 20 A gG sikring op til 50 kA_eff(prosp.)
Reaktionstid (t_A )	≤ 100 ns
Maksimal for-sikring (L) op til I_K= 50 kA_eff	315 A gG
Maksimal for-sikring (L-L')	125 A gG
Midlertidig overspænding (TOV) (U_T) – karakteristisk	440 V / 120 min. – modstandsdygtig
Driftstemperaturområde [parallel] / [serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L1, L1', L2, L2', L3, L3', PEN, 9) (min.)	10 mm² massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, PEN) (max.)	50 mm² flertrådet / 35 mm²fintrådet
Tilslutningstværsnit (L1', L2', L3', 9) (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	6 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemmer	max. 1,5 mm² massiv / fintrådet
udvidede tekniske data:	Til brug i koblingsanlæg med prospektive kortslutningsstrømme på mere end 50 kA_eff
– Max. prospektiv kortslutningsstrøm	100 kA_eff (220 kA_peak)
– Begrænsning/slukning af netfølgestrømme	up to 100 kA_eff (220 kA_peak)
– Max. for-sikring (L) op til I_K = 100 k A_eff	315 A gG/gL
Aflederindsats ved 16,7 Hz - jernbaneforsyning
– Mærkespænding (AC) (U_N )	230 / 400 V
– Mærkefrekvens (AC) (f_N )	16,7 Hz
– Max. for-sikring	125 A gG @ 16,7 Hz

Produkt 951305 blev tilføjet til notesblok.

Gå til notesblok

Produkt 951305 blev lagt I kurven.

Gå til webshoppen

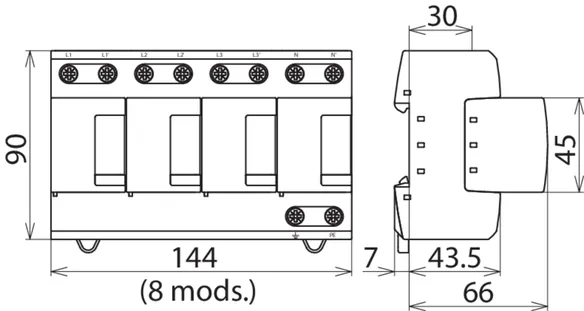

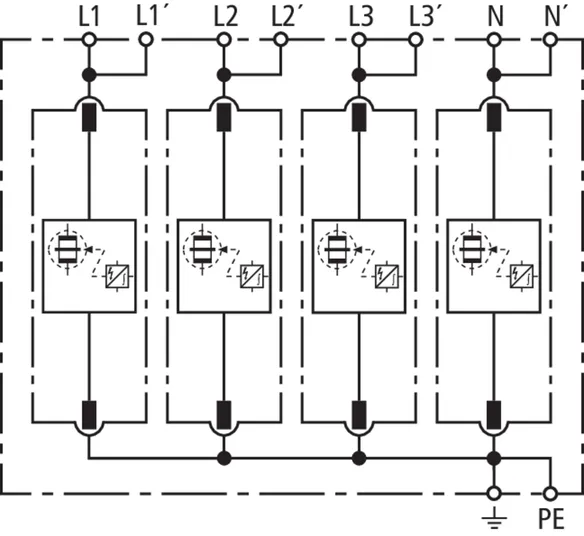

artikelnr. 951400 DV M TNS 255

GTIN 4013364108158, CCT (EU): 85363090, Bruttovægt: 1.40 kg, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

fabrikat: DEHN
Type: DV M TNS 255
artikelnr.: 951400
eller tilsvarende

Certificater

Tekniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Lynstødstrøm (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Lynstødstrøm (10/350 µs) [L, N-PE] (I_imp )	25 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Maksimal for-sikring (L) op til I_K= 50 kA_eff	315 A gG
Godkendelser	KEMA, VDE, UL
udvidede tekniske data:	Til brug i koblingsanlæg med prospektive kortslutningsstrømme på mere end 50 kA_eff
– Max. prospektiv kortslutningsstrøm	100 kA_eff (220 kA_peak)

Detaljer
Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 1 + Type 2 + Type 3
Nominel spænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Afledermærkespænding AC (U_C )	264 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Specifik energi [L1+L2+L3+N-PE] (W/R)	2,50 MJ/ohm
Lynstødstrøm (10/350 µs) [L, N-PE] (I_imp )	25 kA
Specifik energi [L,N-PE] (W/R)	156,25 kJ/ohm
Mærkeafledestødstrøm (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	25 / 100 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Følgestrømsslukkeevne AC (I_fi )	50 kA_eff
Følgestrømsbegrænsning / selektivitet	Selektiv med 20 A gG sikring op til 50 kA_eff(prosp.)
Reaktionstid (t_A )	≤ 100 ns
Maksimal for-sikring (L) op til I_K= 50 kA_eff	315 A gG
Maksimal for-sikring (L-L')	125 A gG
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristisk	440 V / 120 min. – modstandsdygtig
Driftstemperaturområde [parallel] / [serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L1, L1', L2, L2', L3, L3', N, N', PE, 9) (min.)	10 mm²massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, N, PE) (max.)	50 mm²flertrådet / 35 mm²fintrådet
Tilslutningstværsnit (L1', L2', L3', N', 9) (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	8 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL
udvidede tekniske data:	Til brug i koblingsanlæg med prospektive kortslutningsstrømme på mere end 50 kA_eff
– Max. prospektiv kortslutningsstrøm	100 kA_eff (220 kA_peak)
– Begrænsning/slukning af netfølgestrømme	up to 100 kA_eff (220 kA_peak)
– Max. for-sikring (L) op til I_K = 100 k A_eff	315 A gG/gL
Aflederindsats ved 16,7 Hz - jernbaneforsyning
– Mærkespænding (AC) (U_N )	230 / 400 V
– Mærkefrekvens (AC) (f_N )	16,7 Hz
– Max. for-sikring	125 A gG @ 16,7 Hz

Produkt 951400 blev tilføjet til notesblok.

Gå til notesblok

Produkt 951400 blev lagt I kurven.

Gå til webshoppen

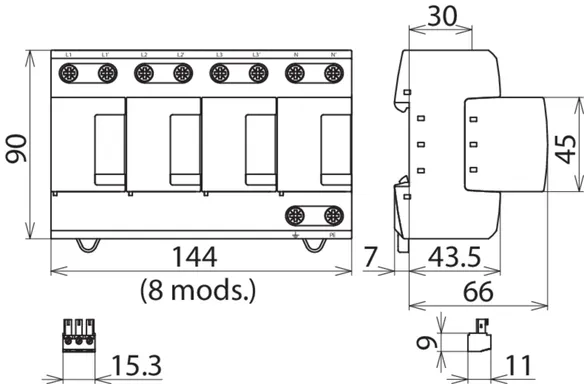

artikelnr. 951405 DV M TNS 255 FM

GTIN 4013364108165, CCT (EU): 85363090, Bruttovægt: 1.40 kg, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

fabrikat: DEHN
Type: DV M TNS 255 FM
artikelnr.: 951405
eller tilsvarende

Certificater

Tekniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Lynstødstrøm (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Lynstødstrøm (10/350 µs) [L, N-PE] (I_imp )	25 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Maksimal for-sikring (L) op til I_K= 50 kA_eff	315 A gG
Godkendelser	KEMA, VDE, UL
FM-kontakt / kontaktform	Skiftekontakt
udvidede tekniske data:	Til brug i koblingsanlæg med prospektive kortslutningsstrømme på mere end 50 kA_eff
– Max. prospektiv kortslutningsstrøm	100 kA_eff (220 kA_peak)

Detaljer
Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 1 + Type 2 + Type 3
Nominel spænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Afledermærkespænding AC (U_C )	264 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Specifik energi [L1+L2+L3+N-PE] (W/R)	2,50 MJ/ohm
Lynstødstrøm (10/350 µs) [L, N-PE] (I_imp )	25 kA
Specifik energi [L,N-PE] (W/R)	156,25 kJ/ohm
Mærkeafledestødstrøm (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	25 / 100 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Følgestrømsslukkeevne AC (I_fi )	50 kA_eff
Følgestrømsbegrænsning / selektivitet	Selektiv med 20 A gG sikring op til 50 kA_eff(prosp.)
Reaktionstid (t_A )	≤ 100 ns
Maksimal for-sikring (L) op til I_K= 50 kA_eff	315 A gG
Maksimal for-sikring (L-L')	125 A gG
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristisk	440 V / 120 min. – modstandsdygtig
Driftstemperaturområde [parallel] / [serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L1, L1', L2, L2', L3, L3', N, N', PE, 9) (min.)	10 mm²massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, N, PE) (max.)	50 mm²flertrådet / 35 mm²fintrådet
Tilslutningstværsnit (L1', L2', L3', N', 9) (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	8 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemmer	max. 1,5 mm²massiv / fintrådet
udvidede tekniske data:	Til brug i koblingsanlæg med prospektive kortslutningsstrømme på mere end 50 kA_eff
– Max. prospektiv kortslutningsstrøm	100 kA_eff (220 kA_peak)
– Begrænsning/slukning af netfølgestrømme	up to 100 kA_eff (220 kA_peak)
– Max. for-sikring (L) op til I_K = 100 k A_eff	315 A gG/gL
Aflederindsats ved 16,7 Hz - jernbaneforsyning
– Mærkespænding (AC) (U_N )	230 / 400 V
– Mærkefrekvens (AC) (f_N )	16,7 Hz
– Max. for-sikring	125 A gG @ 16,7 Hz

Produkt 951405 blev tilføjet til notesblok.

Gå til notesblok

Produkt 951405 blev lagt I kurven.

Gå til webshoppen

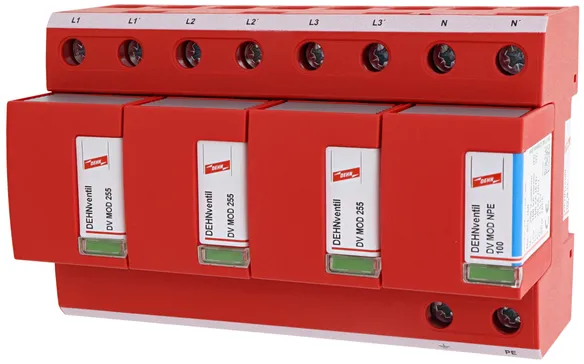

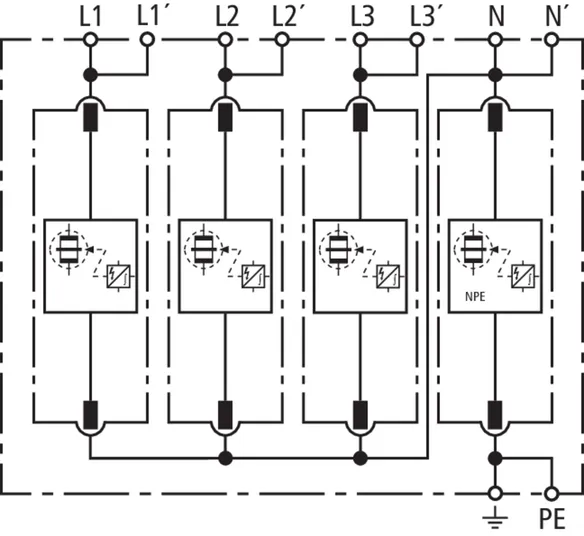

artikelnr. 951310 DV M TT 255

GTIN 4013364108172, CCT (EU): 85363090, Bruttovægt: 1.31 kg, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

fabrikat: DEHN
Type: DV M TT 255
artikelnr.: 951310
eller tilsvarende

Certificater

Tekniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Lynstødstrøm (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Lynstødstrøm (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 100 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Maksimal for-sikring (L) op til I_K= 50 kA_eff	315 A gG
Godkendelser	KEMA, VDE, UL
udvidede tekniske data:	Til brug i koblingsanlæg med prospektive kortslutningsstrømme på mere end 50 kA_eff
– Max. prospektiv kortslutningsstrøm	100 kA_eff (220 kA_peak)
Supplerende data:	---------------------------------
– Restspænding [L-PE] (U_P )	2,2 kV

Detaljer
Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 1 + Type 2 + Type 3
Nominel spænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Afledermærkespænding AC [L-N] (U_C )	264 V (50 / 60 Hz)
Afledermærkespænding AC [N-PE] (U_{C (N-PE)} )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Specifik energi [L1+L2+L3+N-PE] (W/R)	2,50 MJ/ohm
Lynstødstrøm (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 100 kA
Specifik energi [L-N]/[N-PE] (W/R)	156,25 kJ/ohm / 2,50 MJ/ohm
Mærkeafledestødstrøm (8/20 µs) [L-N]/[N-PE] (I_n )	25 / 100 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Følgestrømsslukkeevne [L-N]/[N-PE] (I_fi )	50 kA_eff/ 100 A_eff
Følgestrømsbegrænsning / selektivitet	Selektiv med 20 A gG sikring op til 50 kA_eff(prosp.)
Reaktionstid (t_A )	≤ 100 ns
Maksimal for-sikring (L) op til I_K= 50 kA_eff	315 A gG
Maksimal for-sikring (L-L')	125 A gG
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristisk	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristisk	1200 V / 200 ms – modstandsdygtig
Driftstemperaturområde [parallel] / [serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L1, L1', L2, L2', L3, L3', N, N', PE, 9) (min.)	10 mm²massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, N, PE) (max.)	50 mm²flertrådet / 35 mm²fintrådet
Tilslutningstværsnit (L1', L2', L3', N', 9) (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde / kapslingsklasse	Indendørs / IP 20
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	8 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL
udvidede tekniske data:	Til brug i koblingsanlæg med prospektive kortslutningsstrømme på mere end 50 kA_eff
– Max. prospektiv kortslutningsstrøm	100 kA_eff (220 kA_peak)
– Begrænsning/slukning af netfølgestrømme	indtil 100 kA_eff (220 kA_peak)
– Max. for-sikring (L) op til I_K = 100 k A_eff	315 A gG/gL
Supplerende data:	---------------------------------
– Restspænding [L-PE] (U_P )	2,2 kV
Aflederindsats ved 16,7 Hz - jernbaneforsyning
– Mærkespænding (AC) (U_N )	230 / 400 V
– Mærkefrekvens (AC) (f_N )	16,7 Hz
– Max. for-sikring	125 A gG @ 16,7 Hz

Produkt 951310 blev tilføjet til notesblok.

Gå til notesblok

Produkt 951310 blev lagt I kurven.

Gå til webshoppen

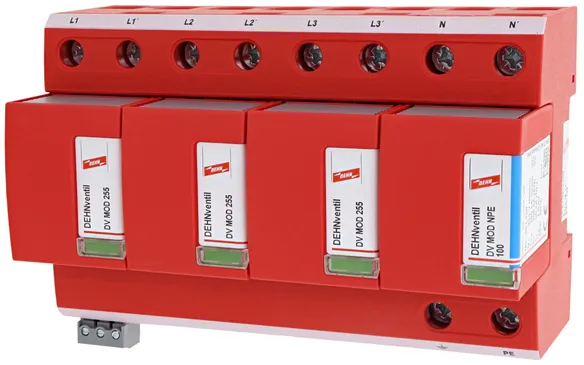

artikelnr. 951315 DV M TT 255 FM

GTIN 4013364108189, CCT (EU): 85363090, Bruttovægt: 1.32 kg, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

fabrikat: DEHN
Type: DV M TT 255 FM
artikelnr.: 951315
eller tilsvarende

Certificater

Tekniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Lynstødstrøm (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Lynstødstrøm (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 100 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Maksimal for-sikring (L) op til I_K= 50 kA_eff	315 A gG
Godkendelser	KEMA, VDE, UL
FM-kontakt / kontaktform	Skiftekontakt
udvidede tekniske data:	Til brug i koblingsanlæg med prospektive kortslutningsstrømme på mere end 50 kA_eff
– Max. prospektiv kortslutningsstrøm	100 kA_eff (220 kA_peak)
Supplerende data:	---------------------------------
– Restspænding [L-PE] (U_P )	2,2 kV

Detaljer
Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 1 + Type 2 + Type 3
Nominel spænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Afledermærkespænding AC [L-N] (U_C )	264 V (50 / 60 Hz)
Afledermærkespænding AC [N-PE] (U_{C (N-PE)} )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Specifik energi [L1+L2+L3+N-PE] (W/R)	2,50 MJ/ohm
Lynstødstrøm (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 100 kA
Specifik energi [L-N]/[N-PE] (W/R)	156,25 kJ/ohm / 2,50 MJ/ohm
Mærkeafledestødstrøm (8/20 µs) [L-N]/[N-PE] (I_n )	25 / 100 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Følgestrømsslukkeevne [L-N]/[N-PE] (I_fi )	50 kA_eff/ 100 A_eff
Følgestrømsbegrænsning / selektivitet	Selektiv med 20 A gG sikring op til 50 kA_eff(prosp.)
Reaktionstid (t_A )	≤ 100 ns
Maksimal for-sikring (L) op til I_K= 50 kA_eff	315 A gG
Maksimal for-sikring (L-L')	125 A gG
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristisk	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristisk	1200 V / 200 ms – modstandsdygtig
Driftstemperaturområde [parallel] / [serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L1, L1', L2, L2', L3, L3', N, N', PE, 9) (min.)	10 mm²massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, N, PE) (max.)	50 mm²flertrådet / 35 mm²fintrådet
Tilslutningstværsnit (L1', L2', L3', N', 9) (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde / kapslingsklasse	Indendørs / IP 20
Installationsområde	Indendørs
Indbygningsmål	8 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0.5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemmer	max. 1,5 mm² massiv / fintrådet
udvidede tekniske data:	Til brug i koblingsanlæg med prospektive kortslutningsstrømme på mere end 50 kA_eff
– Max. prospektiv kortslutningsstrøm	100 kA_eff (220 kA_peak)
– Begrænsning/slukning af netfølgestrømme	indtil 100 kA_eff (220 kA_peak)
– Max. for-sikring (L) op til I_K = 100 k A_eff	315 A gG/gL
Supplerende data:	---------------------------------
– Restspænding [L-PE] (U_P )	2,2 kV
Aflederindsats ved 16,7 Hz - jernbaneforsyning
– Mærkespænding (AC) (U_N )	230 / 400 V
– Mærkefrekvens (AC) (f_N )	16,7 Hz
– Max. for-sikring	125 A gG @ 16,7 Hz

Produkt 951315 blev tilføjet til notesblok.

Gå til notesblok

Produkt 951315 blev lagt I kurven.

Gå til webshoppen

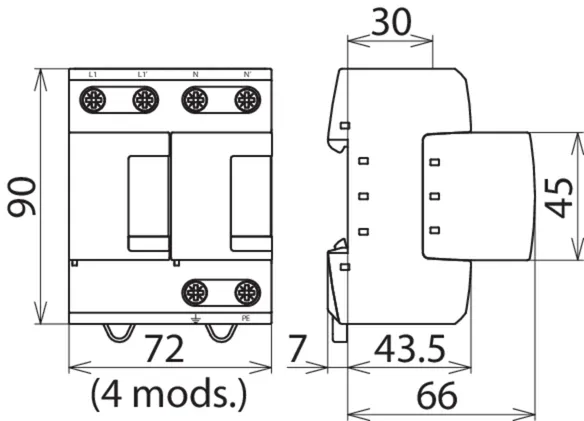

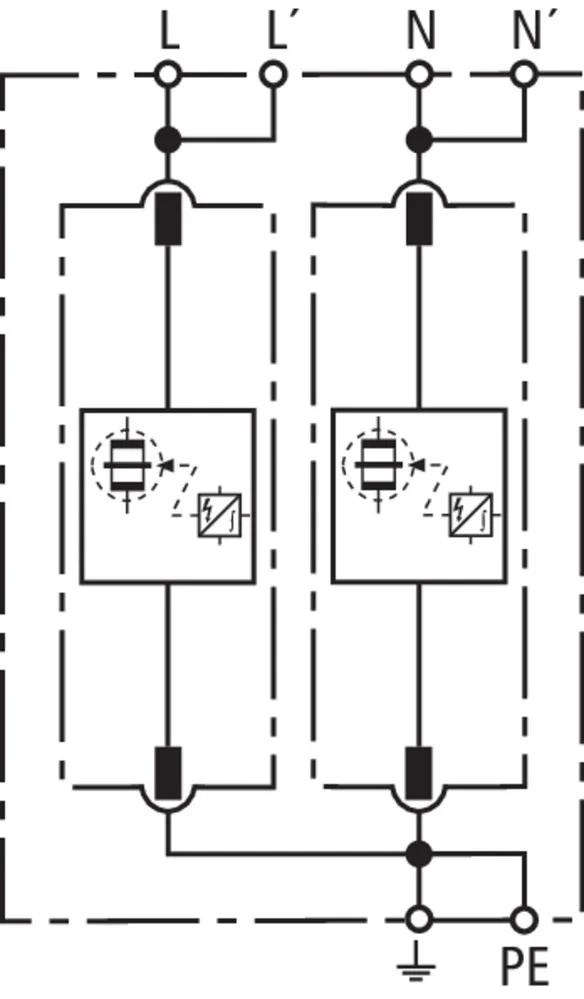

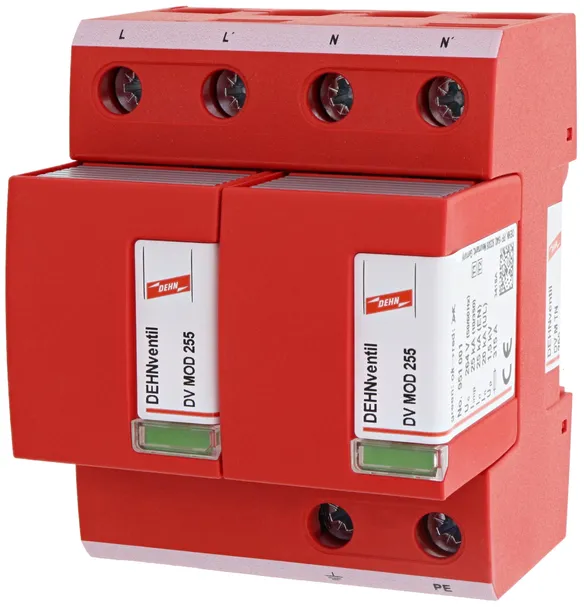

artikelnr. 951200 DV M TN 255

GTIN 4013364108097, CCT (EU): 85363090, Bruttovægt: 754.00 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

fabrikat: DEHN
Type: DV M TN 255
artikelnr.: 951200
eller tilsvarende

Certificater

Tekniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Lynstødstrøm (10/350 µs) [L+N-PE] (I_total )	50 kA
Lynstødstrøm (10/350 µs) [L, N-PE] (I_imp )	25 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Maksimal for-sikring (L) op til I_K= 50 kA_eff	315 A gG
Godkendelser	KEMA, VDE, UL,
udvidede tekniske data:	Til brug i koblingsanlæg med prospektive kortslutningsstrømme på mere end 50 kA_eff
– Max. prospektiv kortslutningsstrøm	100 kA_eff (220 kA_peak)

Detaljer
Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 1 + Type 2 + Type 3
Nominel spænding AC (U_N )	230 V (50 / 60 Hz)
Afledermærkespænding AC (U_C )	264 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L+N-PE] (I_total )	50 kA
Specifik energi [L+N-PE] (W/R)	625,00 kJ/ohm
Lynstødstrøm (10/350 µs) [L, N-PE] (I_imp )	25 kA
Specifik energi [L,N-PE] (W/R)	156,25 kJ/ohm
Mærkeafledestødstrøm (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	25 / 50 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Følgestrømsslukkeevne AC (I_fi )	50 kA_eff
Følgestrømsbegrænsning / selektivitet	Selektiv med 20 A gG sikring op til 50 kA_eff(prosp.)
Reaktionstid (t_A )	≤ 100 ns
Maksimal for-sikring (L) op til I_K= 50 kA_eff	315 A gG
Maksimal for-sikring (L-L')	125 A gG
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristisk	440 V / 120 min. – modstandsdygtig
Driftstemperaturområde [parallel] / [serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L, L', N, N', PE, 9) (min.)	10 mm² massiv / fintrådet
Tilslutningstværsnit (L, N, PE) (max.)	50 mm²flertrådet / 35 mm²fintrådet
Tilslutningstværsnit (L', N', 9) (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL,
udvidede tekniske data:	Til brug i koblingsanlæg med prospektive kortslutningsstrømme på mere end 50 kA_eff
– Max. prospektiv kortslutningsstrøm	100 kA_eff (220 kA_peak)
– Begrænsning/slukning af netfølgestrømme	up to 100 kA_eff (220 kA_peak)
– Max. for-sikring (L) op til I_K = 100 k A_eff	315 A gG/gL
Aflederindsats ved 16,7 Hz - jernbaneforsyning
– Mærkespænding (AC) (U_N )	230 V
– Mærkefrekvens (AC) (f_N )	16,7 Hz
– Max. for-sikring	125 A gG @ 16,7 Hz

Produkt 951200 blev tilføjet til notesblok.

Gå til notesblok

Produkt 951200 blev lagt I kurven.

Gå til webshoppen

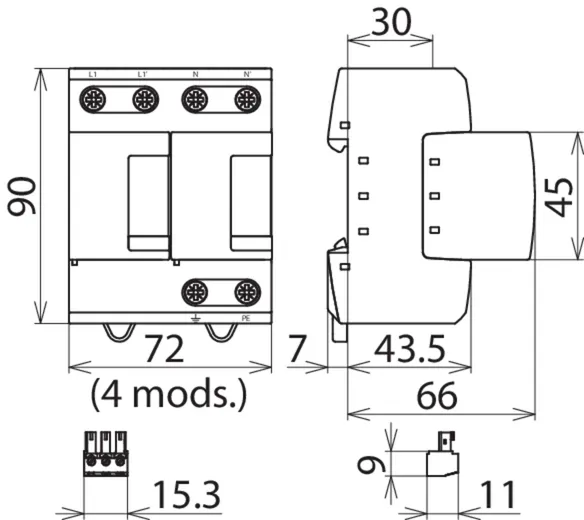

artikelnr. 951205 DV M TN 255 FM

GTIN 4013364108103, CCT (EU): 85363090, Bruttovægt: 698.50 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

fabrikat: DEHN
Type: DV M TN 255 FM
artikelnr.: 951205
eller tilsvarende

Certificater

Tekniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Lynstødstrøm (10/350 µs) [L+N-PE] (I_total )	50 kA
Lynstødstrøm (10/350 µs) [L, N-PE] (I_imp )	25 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Maksimal for-sikring (L) op til I_K= 50 kA_eff	315 A gG
Godkendelser	KEMA, VDE, UL
FM-kontakt / kontaktform	Skiftekontakt
udvidede tekniske data:	Til brug i koblingsanlæg med prospektive kortslutningsstrømme på mere end 50 kA_eff
– Max. prospektiv kortslutningsstrøm	100 kA_eff (220 kA_peak)

Detaljer
Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 1 + Type 2 + Type 3
Nominel spænding AC (U_N )	230 V (50 / 60 Hz)
Afledermærkespænding AC (U_C )	264 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L+N-PE] (I_total )	50 kA
Specifik energi [L+N-PE] (W/R)	625,00 kJ/ohm
Lynstødstrøm (10/350 µs) [L, N-PE] (I_imp )	25 kA
Specifik energi [L,N-PE] (W/R)	156,25 kJ/ohm
Mærkeafledestødstrøm (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	25 / 50 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Følgestrømsslukkeevne AC (I_fi )	50 kA_eff
Følgestrømsbegrænsning / selektivitet	Selektiv med 20 A gG sikringer op til 50 kA_eff(prosp.)
Reaktionstid (t_A )	≤ 100 ns
Maksimal for-sikring (L) op til I_K= 50 kA_eff	315 A gG
Maksimal for-sikring (L-L')	125 A gG
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristisk	440 V / 120 min. – modstandsdygtig
Driftstemperaturområde [parallel] / [serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L, L', N, N', PE, 9) (min.)	10 mm²massiv / fintrådet
Tilslutningstværsnit (L, N, PE) (max.)	50 mm²flertrådet / 35 mm²fintrådet
Tilslutningstværsnit (L', N', 9) (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0.5 A
Brydeevne DC	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
Tilslutningstværsnit for FM-klemmer	max. 1,5 mm²massiv / fintrådet
udvidede tekniske data:	Til brug i koblingsanlæg med prospektive kortslutningsstrømme på mere end 50 kA_eff
– Max. prospektiv kortslutningsstrøm	100 kA_eff (220 kA_peak)
– Begrænsning/slukning af netfølgestrømme	Up to 100 kA_eff (220 kA_peak)
– Max. for-sikring (L) op til I_K = 100 k A_eff	315 A gG/gL
Aflederindsats ved 16,7 Hz - jernbaneforsyning
– Mærkespænding (AC) (U_N )	230 V
– Mærkefrekvens (AC) (f_N )	16,7 Hz
– Max. for-sikring	125 A gG @ 16,7 Hz

Produkt 951205 blev tilføjet til notesblok.

Gå til notesblok

Produkt 951205 blev lagt I kurven.

Gå til webshoppen

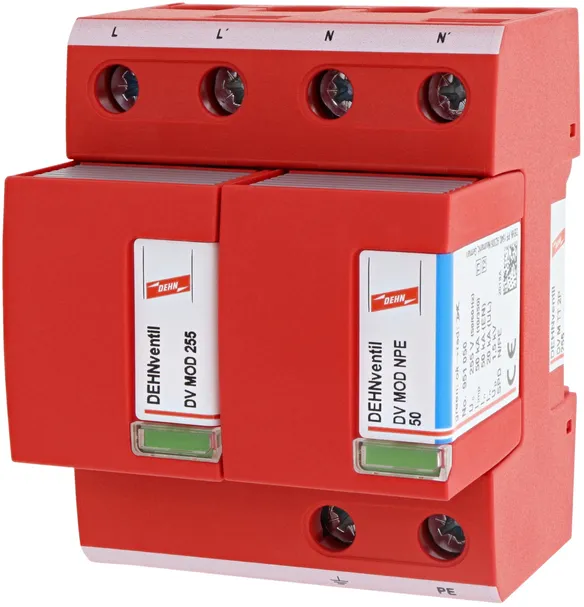

artikelnr. 951110 DV M TT 2P 255

GTIN 4013364108110, CCT (EU): 85363090, Bruttovægt: 688.59 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

fabrikat: DEHN
Type: DV M TT 2P 255
artikelnr.: 951110
eller tilsvarende

Certificater

Tekniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Lynstødstrøm (10/350 µs) [L+N-PE] (I_total )	50 kA
Lynstødstrøm (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 50 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Maksimal for-sikring (L) op til I_K= 50 kA_eff	315 A gG
Godkendelser	KEMA, VDE, UL
udvidede tekniske data:	Til brug i koblingsanlæg med prospektive kortslutningsstrømme på mere end 50 kA_eff
– Max. prospektiv kortslutningsstrøm	100 kA_eff (220 kA_peak)
Supplerende data:	---------------------------------
– Restspænding [L-PE] (U_P )	2,2 kV

Detaljer
Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 1 + Type 2 + Type 3
Nominel spænding AC (U_N )	230 V (50 / 60 Hz)
Afledermærkespænding AC [L-N] (U_C )	264 V (50 / 60 Hz)
Afledermærkespænding AC [N-PE] (U_{C (N-PE)} )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L+N-PE] (I_total )	50 kA
Specifik energi [L+N-PE] (W/R)	625,00 kJ/ohm
Lynstødstrøm (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 50 kA
Specifik energi [L-N]/[N-PE] (W/R)	156,25 / 625,00 kJ/ohm
Mærkeafledestødstrøm (8/20 µs) [L-N]/[N-PE] (I_n )	25 / 50 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Følgestrømsslukkeevne [L-N]/[N-PE] (I_fi )	50 kA_eff/ 100 A_eff
Følgestrømsbegrænsning / selektivitet	Selektiv med20 A gG sikring op til 50 kA_eff(prosp.)
Reaktionstid (t_A )	≤ 100 ns
Maksimal for-sikring (L) op til I_K= 50 kA_eff	315 A gG
Maksimal for-sikring (L-L')	125 A gG
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristisk	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristisk	1200 V / 200 ms – modstandsdygtig
Driftstemperaturområde [parallel] / [serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L, L', N, N', PE, 9) (min.)	10 mm²massiv / fintrådet
Tilslutningstværsnit (L, N, PE) (max.)	50 mm²flertrådet / 35 mm²fintrådet
Tilslutningstværsnit (L', N', 9) (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94-V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL
udvidede tekniske data:	Til brug i koblingsanlæg med prospektive kortslutningsstrømme på mere end 50 kA_eff
– Max. prospektiv kortslutningsstrøm	100 kA_eff (220 kA_peak)
– Begrænsning/slukning af netfølgestrømme	up to 100 kA_eff (220 kA_peak)
– Max. for-sikring (L) op til I_K = 100 k A_eff	315 A gG/gL
Supplerende data:	---------------------------------
– Restspænding [L-PE] (U_P )	2,2 kV
Aflederindsats ved 16,7 Hz - jernbaneforsyning
– Mærkespænding (AC) (U_N )	230 V
– Mærkefrekvens (AC) (f_N )	16,7 Hz
– Max. for-sikring	125 A gG @ 16,7 Hz

Produkt 951110 blev tilføjet til notesblok.

Gå til notesblok

Produkt 951110 blev lagt I kurven.

Gå til webshoppen

artikelnr. 951115 DV M TT 2P 255 FM

GTIN 4013364108127, CCT (EU): 85363090, Bruttovægt: 694.38 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

fabrikat: DEHN
Type: DV M TT 2P 255 FM
artikelnr.: 951115
eller tilsvarende

Certificater

Tekniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Lynstødstrøm (10/350 µs) [L+N-PE] (I_total )	50 kA
Lynstødstrøm (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 50 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Maksimal for-sikring (L) op til I_K= 50 kA_eff	315 A gG
Godkendelser	KEMA, VDE, UL
FM-kontakt / kontaktform	Skiftekontakt
udvidede tekniske data:	Til brug i koblingsanlæg med prospektive kortslutningsstrømme på mere end 50 kA_eff
– Max. prospektiv kortslutningsstrøm	100 kA_eff (220 kA_peak)
Supplerende data:	---------------------------------
– Restspænding [L-PE] (U_P )	2,2 kV

Detaljer
Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 1 + Type 2 + Type 3
Nominel spænding AC (U_N )	230 V (50 / 60 Hz)
Afledermærkespænding AC [L-N] (U_C )	264 V (50 / 60 Hz)
Afledermærkespænding AC [N-PE] (U_{C (N-PE)} )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L+N-PE] (I_total )	50 kA
Specifik energi [L+N-PE] (W/R)	625,00 kJ/ohm
Lynstødstrøm (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 50 kA
Specifik energi [L-N]/[N-PE] (W/R)	156,25 / 625,00 kJ/ohm
Mærkeafledestødstrøm (8/20 µs) [L-N]/[N-PE] (I_n )	25 / 50 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Følgestrømsslukkeevne [L-N]/[N-PE] (I_fi )	50 kA_eff/ 100 A_eff
Følgestrømsbegrænsning / selektivitet	Selektiv med 20 A gG sikring op til 50 kA_eff(prosp.)
Reaktionstid (t_A )	≤ 100 ns
Maksimal for-sikring (L) op til I_K= 50 kA_eff	315 A gG
Maksimal for-sikring (L-L')	125 A gG
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristisk	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristisk	1200 V / 200 ms – modstandsdygtig
Driftstemperaturområde [parallel] / [serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L, L', N, N', PE, 9) (min.)	10 mm²massiv / fintrådet
Tilslutningstværsnit (L, N, PE) (max.)	50 mm²flertrådet / 35 mm²fintrådet
Tilslutningstværsnit (L', N', 9) (max.)	35 mm²flertrådet / 25 mm²finrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94-V-0
Installationsområde / kapslingsklasse	Indendørs / IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemmer	max. 1,5 mm²massiv / fintrådet
udvidede tekniske data:	Til brug i koblingsanlæg med prospektive kortslutningsstrømme på mere end 50 kA_eff
– Max. prospektiv kortslutningsstrøm	100 kA_eff (220 kA_peak)
– Begrænsning/slukning af netfølgestrømme	indtil 100 kA_rms (220 kA_peak)
– Max. for-sikring (L) op til I_K = 100 k A_eff	315 A gG/gL
Supplerende data:	---------------------------------
– Restspænding [L-PE] (U_P )	2,2 kV
Aflederindsats ved 16,7 Hz - jernbaneforsyning
– Mærkespænding (AC) (U_N )	230 V
– Mærkefrekvens (AC) (f_N )	16,7 Hz
– Max. for-sikring	125 A gG @ 16,7 Hz

Produkt 951115 blev tilføjet til notesblok.

Gå til notesblok

Produkt 951115 blev lagt I kurven.

Gå til webshoppen

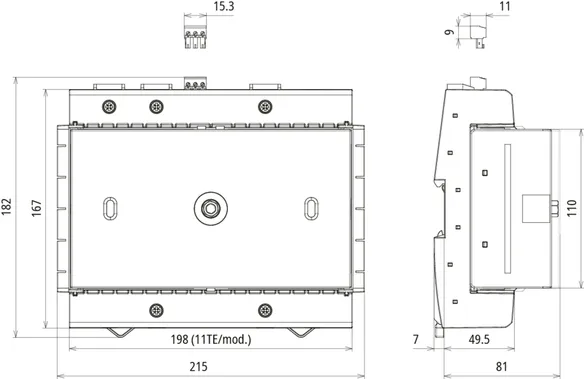

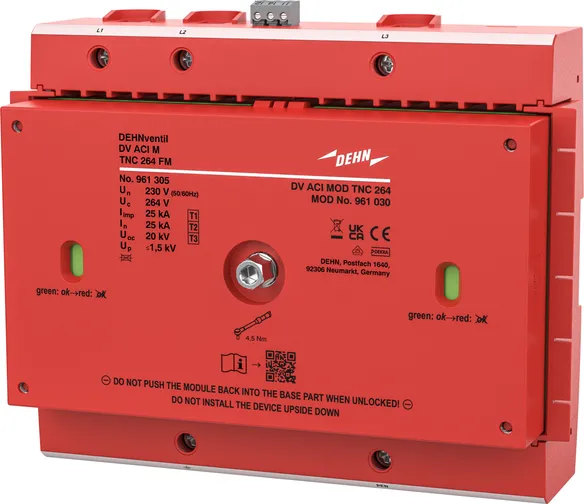

artikelnr. 961305 DV ACI M TNC 264 FM

GTIN 4013364513440, CCT (EU): 85363090, Bruttovægt: 2.42 kg, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

Modulærer kombiafleder DEHNventil ACI M TNC 264 FM
Trepolet, modulær, stikbar kombiafleder
til 230/400 V TN-C-systemer med integreret
ACI-kontakt/gnistgab, bredde 11TE
med fjernmeldekontakt
Afleder type 1 + type 2 + type 3 iht. EN 61643-11
RADAX-flow-gnistgabteknologi
til følgestrømsbegrænsning
Maks. driftsspænding 264 V AC
Restspænding: <= 1,5 kV
Lynimpulsstrøm (10/350): 75 kA
Følgestrømsslukkeevne op til 100 kAeff
Certificeret iht. VDE, KEMA
Energikoordination iht. IEC 61643-12
Afleder i Red/Line-serien
samt direkte til tilsluttet apparat

fabrikat: DEHN
Type: DV ACI M TNC 264 FM
artikelnr.: 961305
eller tilsvarende

Tekniske data

SPD iht. EN 61673-11 / IEC 61643-11	Type 1 + Type 2 + Type 3/Klasse I + klasse II + klasse III
Lynstødstrøm (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Lynstødstrøm (10/350 µs) [L-PEN] (I_imp )	25 kA
Restspænding (U_P )	≤ 1,5 kV
udvidede tekniske data:	Til brug i koblingsanlæg med prospektive kortslutningsstrømme på mere end 50 kA_eff
– Max. prospektiv kortslutningsstrøm	100 kA_eff (220 kA_peak)

SPD iht. EN 61673-11 / IEC 61643-11	Type 1 + Type 2 + Type 3/Klasse I + klasse II + klasse III
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 1 + type 2 + type 3
Nominel spænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Afledermærkespænding AC (U_C )	264 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Specifik energi [L1+L2+L3-PEN] (W/R)	1,40 MJ/ohm
Lynstødstrøm (10/350 µs) [L-PEN] (I_imp )	25 kA
Specifik energi [L-PEN] (W/R)	156,25 kJ/ohm
Mærkeafledestødstrøm (8/20 µs) [L-PEN] (I_n )	25 kA
Restspænding (U_P )	≤ 1,5 kV
Åben kredsløbsspænding på hybridgeneratoren (Uoc)	20 kV
Følgestrømsslukkeevne AC (I_fi )	50 kA_eff
Integreret overstrømsbeskyttelse	Ja, ACI-teknologi
Kortslutningsbæreevne (I_SCCR )	50 kA_eff
Reaktionstid (t_A )	≤ 100 ns
Midlertidig overspænding (TOV) (U_T) – karakteristisk	440 V/120 min. – bestandighed
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	grøn/rød (markering i rude)
Visning af moduladskillelsen	grøn (set fra siden)
Antal porte	1
Tilslutningstværsnit (L1, L2, L3, PEN, 9) (min.)	6 mm² massiv/fintrådet
Tilslutningstværsnit (L1, L2, L3, PEN, 9) (max.)	35 mm² flertrådet/25 mm² fintrådet
Montage på	35 mm DIN-skinne iht. EN 60715/samleskinne
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	11 modul(er), DIN 43880
udvidede tekniske data:	Til brug i koblingsanlæg med prospektive kortslutningsstrømme på mere end 50 kA_eff
– Max. prospektiv kortslutningsstrøm	100 kA_eff (220 kA_peak)
– Begrænsning/slukning af netfølgestrømme	op til 100 kA_eff (220 kA_peak)

Produkt 961305 blev tilføjet til notesblok.

Gå til notesblok

Produkt 961305 blev lagt I kurven.

Gå til webshoppen

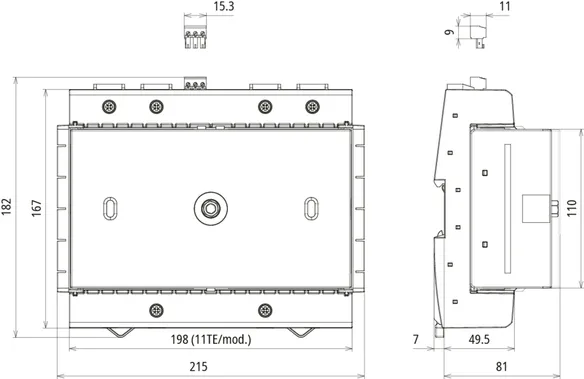

artikelnr. 961405 DV ACI M TNS 264 FM

GTIN 4013364513365, CCT (EU): 85363090, Bruttovægt: 2.42 kg, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

Modulær kombiafleder DEHNventil ACI M TNS 264 FM
Firpolet, modulær, stikbar kombiafleder
til 230/400 V TN(C)-S-systemer med integreret
ACI-kontakt/gnistgab
Bredde 11TE
med fjernmeldekontakt
Afleder type 1 + type 2 + type 3 iht. EN 61643-11
RADAX-flow-gnistgabteknologi
til følgestrømsbegrænsning
Maks. driftsspænding 264 V AC
Restspænding: <= 1,5 kV
Lynimpulsstrøm (10/350): 100 kA
Følgestrømsslukkeevne op til 100 kAeff
Certificeret iht. VDE, KEMA
Energikoordination iht. IEC 61643-12
Afleder i Red/Line-serien
samt direkte til tilsluttet apparat

fabrikat: DEHN
Type: DV ACI M TNS 264 FM
artikelnr.: 961405
eller tilsvarende

Tekniske data

SPD iht. EN 61673-11 / IEC 61643-11	Type 1 + Type 2 + Type 3/Klasse I + klasse II + klasse III
Lynstødstrøm (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Lynstødstrøm (10/350 µs) [L, N-PE] (I_imp )	25 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,5 kV
udvidede tekniske data:	Til brug i koblingsanlæg med prospektive kortslutningsstrømme på mere end 50 kA_eff
– Max. prospektiv kortslutningsstrøm	100 kA_eff (220 kA_peak)

SPD iht. EN 61673-11 / IEC 61643-11	Type 1 + Type 2 + Type 3/Klasse I + klasse II + klasse III
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 1 + type 2 + type 3
Nominel spænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Afledermærkespænding AC (U_C )	264 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Specifik energi [L1+L2+L3+N-PE] (W/R)	2,50 MJ/ohm
Lynstødstrøm (10/350 µs) [L, N-PE] (I_imp )	25 kA
Specifik energi [L,N-PE] (W/R)	156,25 kJ/ohm
Nominel afledningsstrøm (8/20 µs) [L/N-PE] (I_n )	25 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,5 kV
Åben kredsløbsspænding på hybridgeneratoren (Uoc)	20 kV
Følgestrømsslukkeevne AC (I_fi )	50 kA_eff
Integreret overstrømsbeskyttelse	Ja, ACI-teknologi
Kortslutningsbæreevne [L-PE]/[N-PE] (I_SCCR )	50 kA_eff
Reaktionstid (t_A )	≤ 100 ns
Midlertidig overspænding (TOV) (U_T) – karakteristisk	440 V/120 min. – bestandighed
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	grøn/rød (markering i rude)
Visning af moduladskillelsen	grøn (set fra siden)
Antal porte	1
Tilslutningstværsnit (L1, L2, L3, N, PE, (min.)	6 mm² massiv/fintrådet
Tilslutningstværsnit (L1, L2, L3, N, PEN, 9) (max.)	35 mm² flertrådet/25 mm² fintrådet
Montage på	35 mm DIN-skinne iht. EN 60715/samleskinne
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	11 modul(er), DIN 43880
udvidede tekniske data:	Til brug i koblingsanlæg med prospektive kortslutningsstrømme på mere end 50 kA_eff
– Max. prospektiv kortslutningsstrøm	100 kA_eff (220 kA_peak)
– Begrænsning/slukning af netfølgestrømme	op til 100 kA_eff (220 kA_peak)

Produkt 961405 blev tilføjet til notesblok.

Gå til notesblok

Produkt 961405 blev lagt I kurven.

Gå til webshoppen

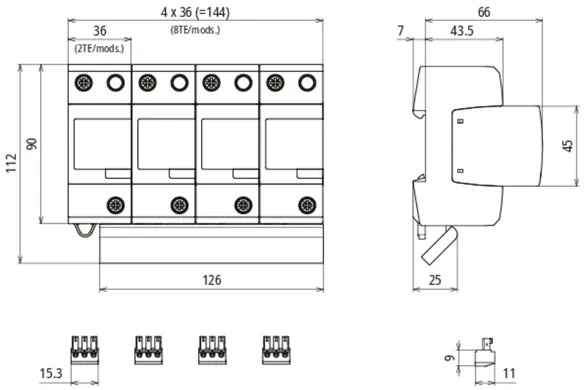

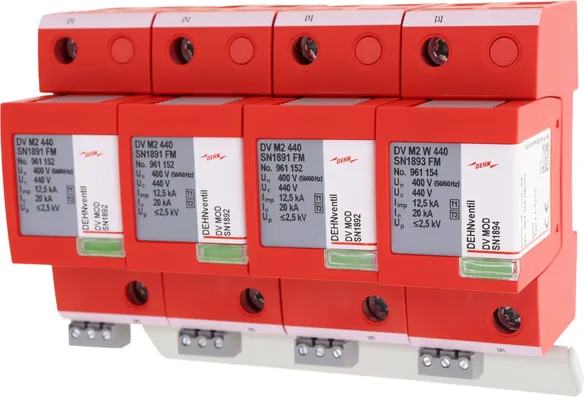

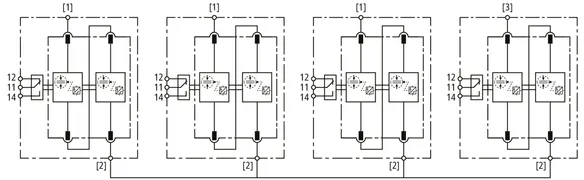

artikelnr. 961151 DV M2 880 FM

GTIN 4013364532557, CCT (EU): 85363090, Bruttovægt: 1.07 kg, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

Modulær kombiafleder DEHNventil M2 880 FM
Trepolet, modulær, stikbar kombiafleder til
880 V ikke-jordede trefasede systemer, bredde 8TE
med fjernmeldekontakt
Afleder type 1 + type 2 iht. EN 61643-11
RAC-gnistgabteknologi
til følgestrømsbegrænsning
Maks. driftsspænding 880 V AC
Restspænding: <= 4 kV
Lynstødstrøm (10/350): 12,5 kA
Følgestrømsslukkeevne: op til 50 kAeff

fabrikat: DEHN
Type: DV M2 880 FM
artikelnr.: 961151
eller tilsvarende

Certificater

Tekniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / Klasse I + Klasse II
Lynstødstrøm (10/350 µs) [1,2-3] (I_imp )	12,5 kA
Maks. backupsikring (L) op til I_K= 50 kA_eff(t_a≤ 5 s)	250 A gG
Maksimal for-sikring (L) op til I_K= 50 kA_eff	160 A gG
FM-kontakt / kontaktform	ja/omskifter
Supplerende data:	---------------------------------
– Anti-PID spænding (U_1-3 + U_PID )	508 V_AC + 750 V_DC – Styrke

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / Klasse I + Klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 1 + type 2 + type 3
Nominel spænding AC (U_N )	800 V (50 / 60 Hz)
Afledermærkespænding AC (U_C )	880 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [1,2-3] (I_imp )	12,5 kA
Specifik energi [1,2-3] (W/R)	39,06 kJ/Ohm
Mærkeafledestødstrøm (8/20 µs) [1,2-3] (I_n )	20 kA
Restspænding [1,2-3] (U_P )	≤ 4 kV
Følgestrømsslukkeevne AC (I_fi )	50 kA_eff
Følgestrømsbegrænsning / selektivitet	Ingen udløsning af en 35 A gG-sikring op til 50 kA_eff(prosp.)
Kortslutningsbæreevne [1,2-3] (I_SCCR )	50 kA_eff
Reaktionstid (t_A )	≤ 100 ns
Maks. backupsikring (L) op til I_K= 50 kA_eff(t_a≤ 5 s)	250 A gG
Maksimal for-sikring (L) op til I_K= 50 kA_eff	160 A gG
Driftstemperaturområde (parallel forbindelse) (T_UP )	-40 °C ... +80 °C
Funktions-/fejlvisning	grøn/rød
Antal porte	1
Tilslutningstværsnit [1,2,3] (min.)	6 mm²massiv / fintrådet
Tilslutningstværsnit [1,2,3] (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne iht. EN 60715
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	8 modul(er), DIN 43880
FM-kontakt / kontaktform	ja/omskifter
Brydeevne AC	250 V/0,5 A
Brydeevne DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Tilslutningstværsnit for FM-klemmer	maks. 1,5 mm²massiv / fintrådet
Supplerende data:	---------------------------------
– Anti-PID spænding (U_1-3 + U_PID )	508 V_AC + 750 V_DC – Styrke

Produkt 961151 blev tilføjet til notesblok.

Gå til notesblok

Produkt 961151 blev lagt I kurven.

Gå til webshoppen

DEHNventil modular

Details

DEHNventil M2 TNC FM

artikelnr. 956305 DV M2 TNC 255 FM

Du er ikke autoriseret til at downloade 956305.jt

Du er ikke autoriseret til at downloade 956305.stp

Du er ikke autoriseret til at downloade 956305.iges

Du er ikke autoriseret til at downloade 956305.dwg

Du er ikke autoriseret til at downloade 956305m_D.dxf

Du er ikke autoriseret til at downloade DEHN.956305.edz

Produkt 956305 blev tilføjet til notesblok.

Produkt 956305 blev lagt I kurven.

DEHNventil M2 TNS FM

artikelnr. 956405 DV M2 TNS 255 FM

Du er ikke autoriseret til at downloade 954315_954405.jt

Du er ikke autoriseret til at downloade 954315_954405.stp

Du er ikke autoriseret til at downloade 954315_954405.iges

Du er ikke autoriseret til at downloade 954315_954405.dwg

Du er ikke autoriseret til at downloade 954315+405m_D.dxf

Du er ikke autoriseret til at downloade DEHN.954405.edz

Produkt 956405 blev tilføjet til notesblok.

Produkt 956405 blev lagt I kurven.

DEHNventil M2 TT FM

artikelnr. 956315 DV M2 TT 255 FM

Du er ikke autoriseret til at downloade 954315_954405.jt

Du er ikke autoriseret til at downloade 954315_954405.stp

Du er ikke autoriseret til at downloade 954315_954405.iges

Du er ikke autoriseret til at downloade 954315_954405.dwg

Du er ikke autoriseret til at downloade 954315+405m_D.dxf

Du er ikke autoriseret til at downloade DEHN.954315.edz

Produkt 956315 blev tilføjet til notesblok.

Produkt 956315 blev lagt I kurven.

DEHNventil M2 TN FM

artikelnr. 956205 DV M2 TN 255 FM

Du er ikke autoriseret til at downloade 954115_954205.jt

Du er ikke autoriseret til at downloade 954115_954205.stp

Du er ikke autoriseret til at downloade 954115_954205.iges

Du er ikke autoriseret til at downloade 954115_954205.dwg

Du er ikke autoriseret til at downloade 954115+205m_D.dxf

Du er ikke autoriseret til at downloade DEHN.954205.edz

Produkt 956205 blev tilføjet til notesblok.

Produkt 956205 blev lagt I kurven.

DEHNventil M2 TT 2P FM

artikelnr. 956115 DV M2 TT 2P 255 FM

Du er ikke autoriseret til at downloade 954115_954205.jt

Du er ikke autoriseret til at downloade 954115_954205.stp

Du er ikke autoriseret til at downloade 954115_954205.iges

Du er ikke autoriseret til at downloade 954115_954205.dwg

Du er ikke autoriseret til at downloade 954115+205m_D.dxf

Du er ikke autoriseret til at downloade DEHN.954115.edz

Produkt 956115 blev tilføjet til notesblok.

Produkt 956115 blev lagt I kurven.

DEHNventil M TNC (FM)

artikelnr. 951300 DV M TNC 255

Du er ikke autoriseret til at downloade 951300.jt

Du er ikke autoriseret til at downloade 951300.stp

Du er ikke autoriseret til at downloade 951300.igs

Du er ikke autoriseret til at downloade 951300.dwg

Du er ikke autoriseret til at downloade 951300m_E.dxf

Du er ikke autoriseret til at downloade 951300_eplan.zip

Du er ikke autoriseret til at downloade DEHN.951300.wspak

Produkt 951300 blev tilføjet til notesblok.

Produkt 951300 blev lagt I kurven.

artikelnr. 951305 DV M TNC 255 FM

Du er ikke autoriseret til at downloade 951305.jt

Du er ikke autoriseret til at downloade 951305.stp

Du er ikke autoriseret til at downloade 951305.igs

Du er ikke autoriseret til at downloade 951305.dwg

Du er ikke autoriseret til at downloade 951305m_E.dxf

Du er ikke autoriseret til at downloade 951305_eplan.zip

Du er ikke autoriseret til at downloade DEHN.951305.wspak

Produkt 951305 blev tilføjet til notesblok.

Produkt 951305 blev lagt I kurven.

DEHNventil M TNS (FM)

artikelnr. 951400 DV M TNS 255

Du er ikke autoriseret til at downloade 951400.jt

Du er ikke autoriseret til at downloade 951400.stp

Du er ikke autoriseret til at downloade 951400.igs

Du er ikke autoriseret til at downloade 951400.dwg

Du er ikke autoriseret til at downloade 951400_310m_E.dxf
