Beskyttelsesmoduler for DEHNventil modular

Høj afledeevne pga. kraftigt slukkegnistgab
Maksimal driftssikkerhed pga. RADAX-flow-følgestrømsbegrænsing

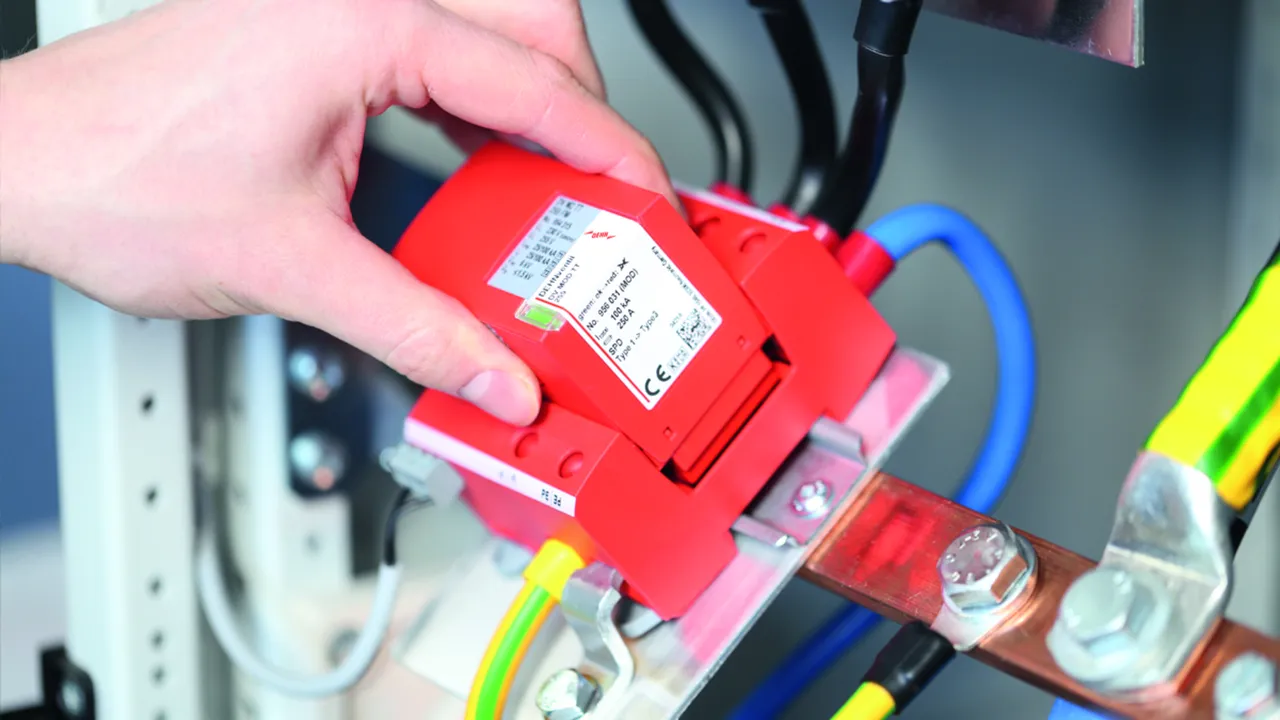

Beskyttelsesmoduler skiftes let uden værktøj ved at trykke på beskyttelsesmodulets udløseknapper
Funktions-/fejlvisning ved rød/grøn markering
Det stikbare beskyttelsesmodul kan udskiftes uden at frakoble netspændingen eller fjerne tavleafdækningen

I flerpolede beskyttelseskredse anbefales total udskiftning af samtlige beskyttelsesmoduler, hvis et enkelt udfalder.

Details

RAC-gnistgabsbaseret beskyttelsesmodul

3 produkter

artikelnr. 956030 DV MOD TNC 255

GTIN 4013364510609, CCT: 85363090, Bruttovægt: 269.21 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

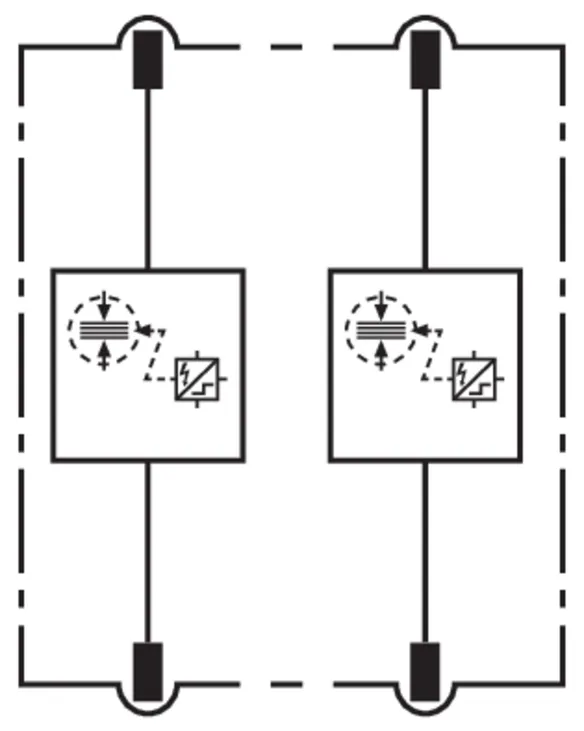

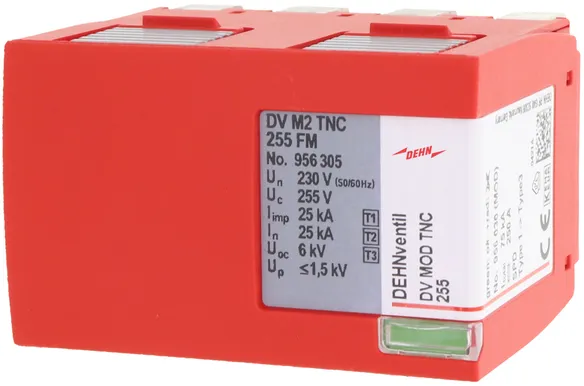

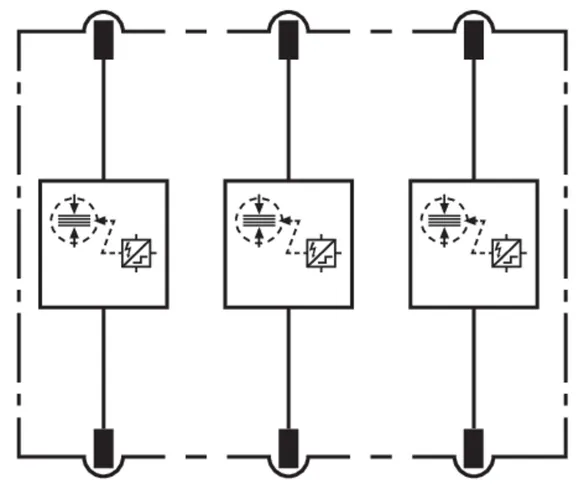

Gnistgabsbaseret beskyttelsesmodul DV MOD TNC 255
Net-gnistgabsbaseret beskyttelsesmodul til type 1- + type 2- + type 3-
afledere i Red/Line-produktserien iht. EN 61643-11
Højtydende RAC-gnistgab
Fejlvisning med grøn-rød
markering i rude
Maks. driftsspænding 255 V AC
Lynimpulsstrøm: 50 kAeff (prosp.)
Certificeret iht. VDE, KEMA

fabrikat: DEHN
Type: DV MOD TNC 255
artikelnr.: 956030
eller tilsvarende

Certificater

Teksniske data

Max. driftsspænding AC (U_C )	255 V
Lynstødstrøm (10/350 µs) (I_imp )	25 / 75 kA

Produkt 956030 blev tilføjet til notesblok.

Gå til notesblok

Produkt 956030 blev lagt I kurven.

Gå til webshoppen

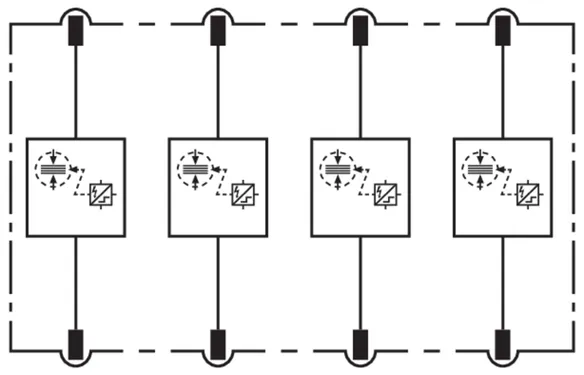

artikelnr. 956040 DV MOD TNS 255

GTIN 4013364510593, CCT: 85363090, Bruttovægt: 333.70 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

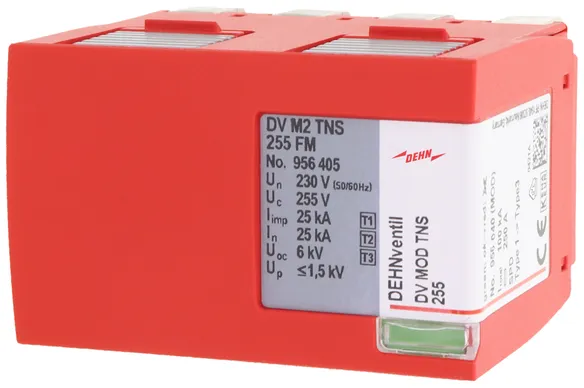

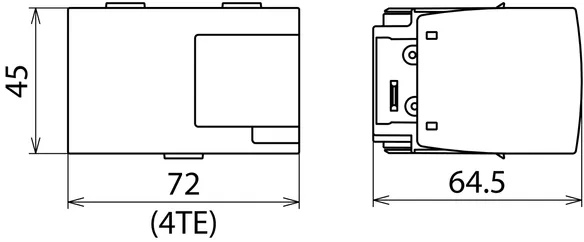

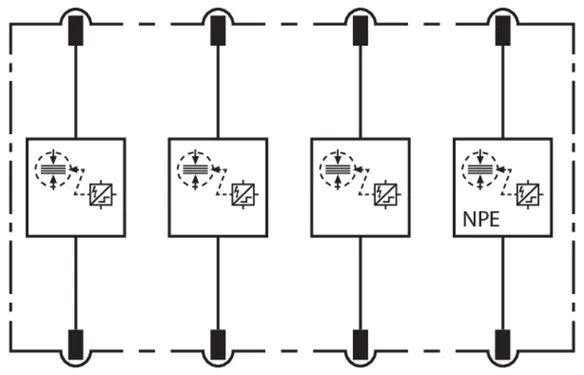

Gnistgabsbaseret beskyttelsesmodul DV MOD TNS 255
Net-gnistgabsbaseret beskyttelsesmodul til type 1- + type 2- + type 3-
afledere i Red/Line-produktserien iht. EN 61643-11
Højtydende RAC-gnistgab
Fejlvisning med grøn-rød
markering i rude
Maks. driftsspænding 255 V AC
Lynimpulsstrøm: 50 kAeff (prosp.)
Certificeret iht. VDE, KEMA

fabrikat: DEHN
Type: DV MOD TNS 255
artikelnr.: 956040
eller tilsvarende

Certificater

Teksniske data

Max. driftsspænding AC (U_C )	255 V
Lynstødstrøm (10/350 µs) (I_imp )	25 / 75 kA

Produkt 956040 blev tilføjet til notesblok.

Gå til notesblok

Produkt 956040 blev lagt I kurven.

Gå til webshoppen

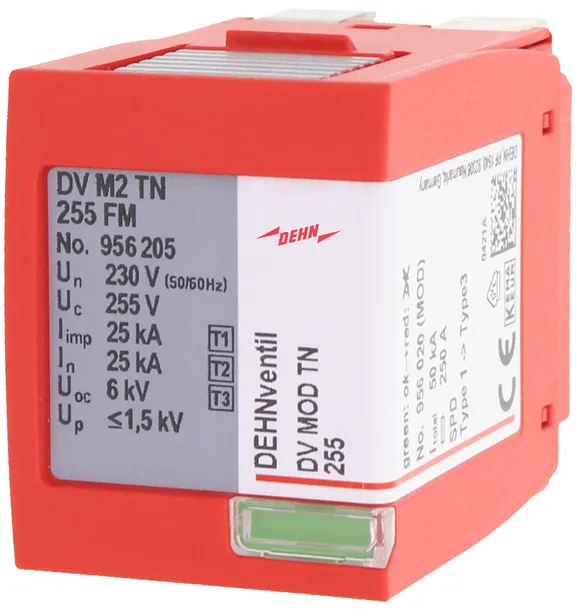

artikelnr. 956020 DV MOD TN 255

GTIN 4013364510616, CCT: 85363090, Bruttovægt: 173.30 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

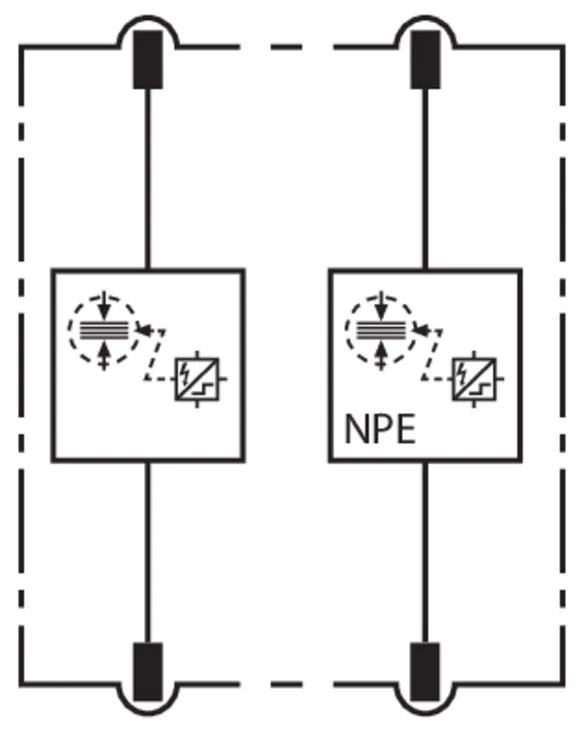

Gnistgabsbaseret beskyttelsesmodul DV MOD TN 255
Net-gnistgabsbaseret beskyttelsesmodul til type 1- + type 2- + type 3-
afledere i Red/Line-produktserien iht. EN 61643-11
Højtydende RAC-gnistgab
Fejlvisning med grøn-rød
markering i rude
Maks. driftsspænding 255 V AC
Lynimpulsstrøm: 50 kAeff (prosp.)
Certificeret iht. VDE, KEMA

fabrikat: DEHN
Type: DV MOD TN 255
artikelnr.: 956020
eller tilsvarende

Teksniske data

Max. driftsspænding AC (U_C )	255 V
Lynstødstrøm (10/350 µs) (I_imp )	25 kA

Produkt 956020 blev tilføjet til notesblok.

Gå til notesblok

Produkt 956020 blev lagt I kurven.

Gå til webshoppen

Gnistgabsbaseret beskyttelsesmodul

Gnistgabsbaseret beskyttelsesmodul til DEHNventil M ...

1 produkt

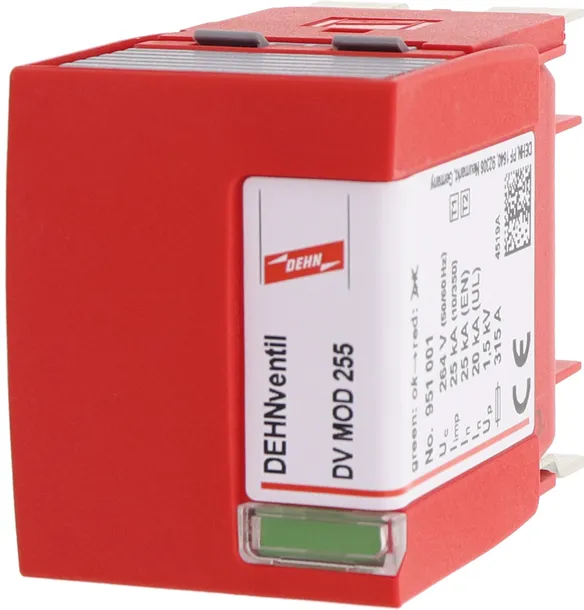

artikelnr. 951001 DV MOD 255

GTIN 4013364108066, CCT: 85363090, Bruttovægt: 204.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

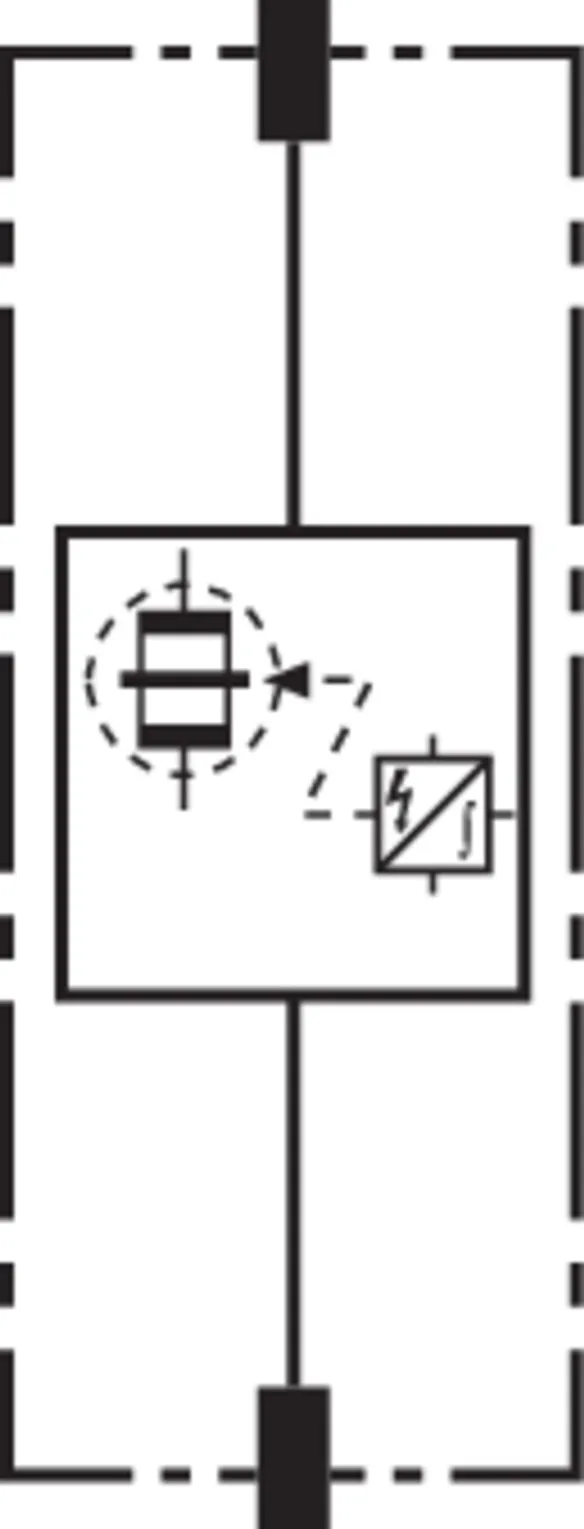

Gnistgabs-beskyttelsesmodul DV MOD 255
Net-gnistgabs-beskyttelsesmodul til Type 1 + Type 2
Afleder i Red/Line produktfamilien efter EN 61643-11
Højtydende gnistgab
Fejlvisning ved grøn-rød
markering i rude
Afledermærkespænding: 264 V ac
Lynstødstrøm: 50 kAeff (prosp.)

fabrikat: DEHN
Type: DV MOD 255
artikelnr.: 951001
eller tilsvarende

Certificater

Teksniske data

Max. driftsspænding AC (U_C )	264 V
Lynstødstrøm (10/350 µs) (I_imp )	25 kA

Produkt 951001 blev tilføjet til notesblok.

Gå til notesblok

Produkt 951001 blev lagt I kurven.

Gå til webshoppen

N-PE Gnistgabsbaseret beskyttelsesmodul

N-PE gnistgabsbaseret beskyttelsesmodul til DEHNventil M ... med "... + 1"-kobling

2 produkter

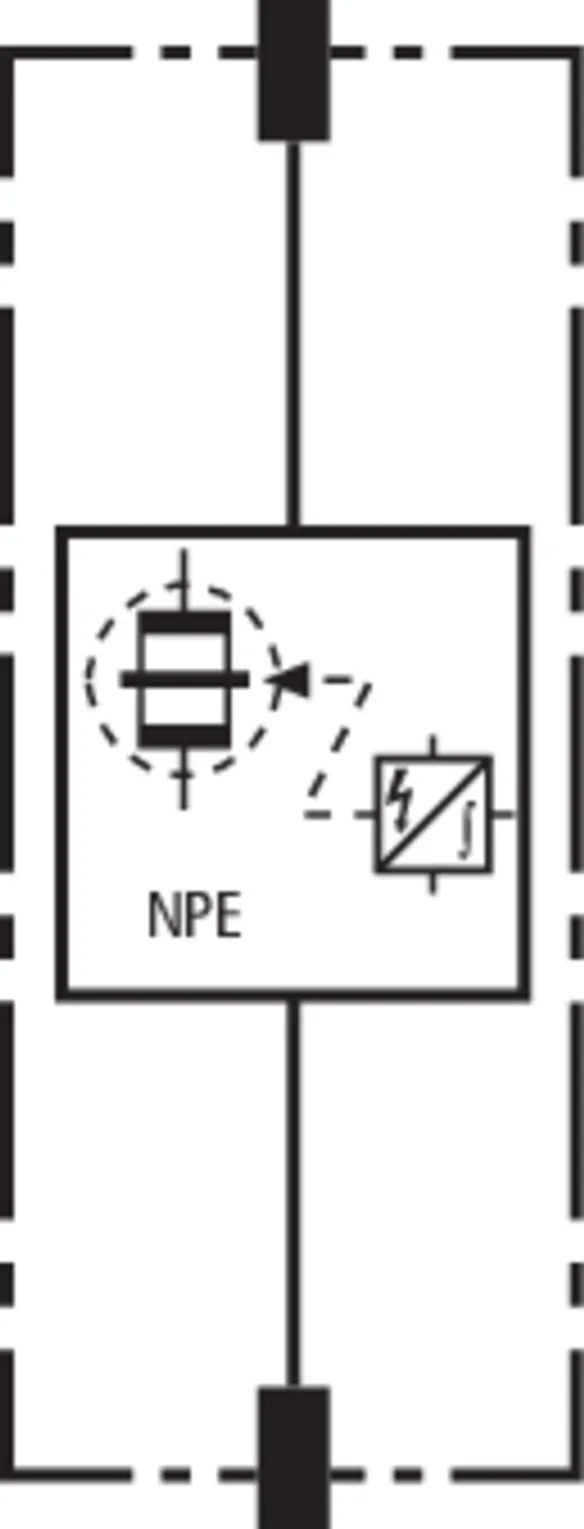

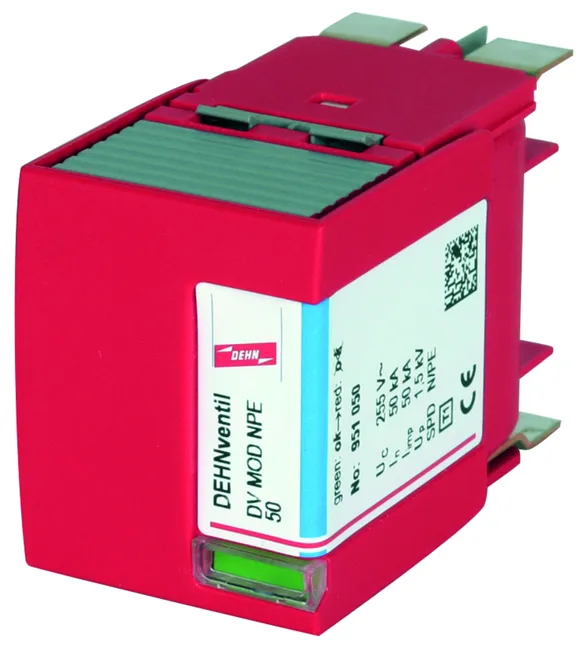

artikelnr. 951050 DV MOD NPE 50

GTIN 4013364108073, CCT: 85363030, Bruttovægt: 182.60 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

fabrikat: DEHN
Type: DV MOD NPE 50
artikelnr.: 951050
eller tilsvarende

Certificater

Teksniske data

Max. driftsspænding AC (U_C )	255 V
Lynstødstrøm (10/350 µs) (I_imp )	50 kA

Produkt 951050 blev tilføjet til notesblok.

Gå til notesblok

Produkt 951050 blev lagt I kurven.

Gå til webshoppen

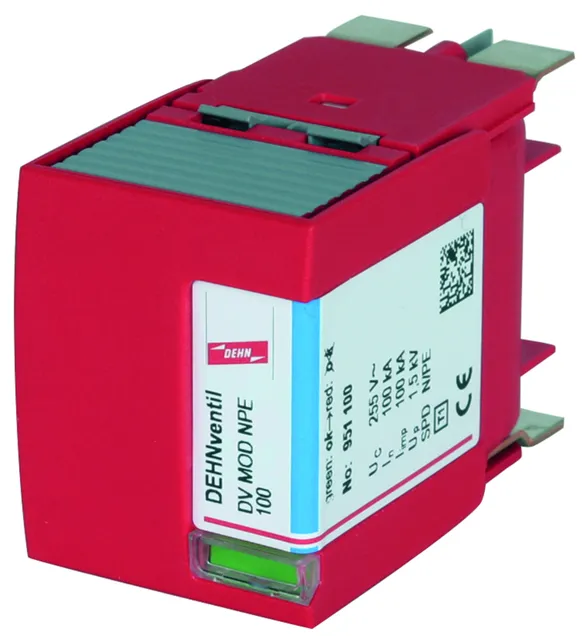

artikelnr. 951100 DV MOD NPE 100

GTIN 4013364108080, CCT: 85363030, Bruttovægt: 183.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

fabrikat: DEHN
Type: DV MOD NPE 100
artikelnr.: 951100
eller tilsvarende

Certificater

Teksniske data

Max. driftsspænding AC (U_C )	255 V
Lynstødstrøm (10/350 µs) (I_imp )	100 kA

Produkt 951100 blev tilføjet til notesblok.

Gå til notesblok

Produkt 951100 blev lagt I kurven.

Gå til webshoppen

Max. driftsspænding AC (U_C )	255 V
Lynstødstrøm (10/350 µs) (I_imp )	25 / 75 kA
Specifik energi (W/R)	156,25 kJ/ohm
Følgestrømsslukkeevne [L-N] AC (I_fi )	50 kA_eff
Følgestrømsbegrænsning / selektivitet	Selektiv med 32 A gG sikring up til 50 kA_eff(prosp.)
Kortslutningsmodstand [L-N]/[N-PE] (I_SCCR )	50 kA_eff

Max. driftsspænding AC (U_C )	255 V
Lynstødstrøm (10/350 µs) (I_imp )	25 / 75 kA
Specifik energi (W/R)	156,25 kJ/ohm
Følgestrømsslukkeevne [L-N] AC (I_fi )	50 kA_eff
Følgestrømsbegrænsning / selektivitet	Selektiv med 32 A gG sikring up til 50 kA_eff(prosp.)
Kortslutningsmodstand [L-N]/[N-PE] (I_SCCR )	50 kA_eff

Max. driftsspænding AC (U_C )	255 V
Lynstødstrøm (10/350 µs) (I_imp )	25 kA
Specifik energi (W/R)	156,25 kJ/ohm
Følgestrømsslukkeevne [L-N] AC (I_fi )	50 kA_eff
Følgestrømsbegrænsning / selektivitet	Selektiv med 32 A gG sikring up til 50 kA_eff(prosp.)
Kortslutningsmodstand [L-N]/[N-PE] (I_SCCR )	50 kA_eff

Max. driftsspænding AC (U_C )	264 V
Lynstødstrøm (10/350 µs) (I_imp )	25 kA
Specifik energi (W/R)	156,25 kJ/ohm
Følgestrømsslukkeevne [L-N] AC (I_fi )	50 kA_eff
Følgestrømsbegrænsning / selektivitet	Selektiv med 20 A gG sikring up til 50 kA_eff(prosp.)

Results for products (0)

Results for content (0)

Beskyttelsesmoduler for DEHNventil modular

Details

RAC-gnistgabsbaseret beskyttelsesmodul

artikelnr. 956030 DV MOD TNC 255

Produkt 956030 blev tilføjet til notesblok.

Produkt 956030 blev lagt I kurven.

artikelnr. 956040 DV MOD TNS 255

Produkt 956040 blev tilføjet til notesblok.

Produkt 956040 blev lagt I kurven.

artikelnr. 956020 DV MOD TN 255

Produkt 956020 blev tilføjet til notesblok.

Produkt 956020 blev lagt I kurven.

Gnistgabsbaseret beskyttelsesmodul

artikelnr. 951001 DV MOD 255

Produkt 951001 blev tilføjet til notesblok.

Produkt 951001 blev lagt I kurven.

N-PE Gnistgabsbaseret beskyttelsesmodul

artikelnr. 951050 DV MOD NPE 50

Produkt 951050 blev tilføjet til notesblok.

Produkt 951050 blev lagt I kurven.

artikelnr. 951100 DV MOD NPE 100

Produkt 951100 blev tilføjet til notesblok.

Produkt 951100 blev lagt I kurven.

Beskyttelsesmoduler for DEHNventil modular

Details

RAC-gnistgabsbaseret beskyttelsesmodul

artikelnr. 956030 DV MOD TNC 255

Du er ikke autoriseret til at downloade 954030.stp

Du er ikke autoriseret til at downloade 954030.iges

Du er ikke autoriseret til at downloade 954030.jt

Du er ikke autoriseret til at downloade 954030.dwg

Du er ikke autoriseret til at downloade 954030m_D.dxf

Produkt 956030 blev tilføjet til notesblok.

Produkt 956030 blev lagt I kurven.

artikelnr. 956040 DV MOD TNS 255

Du er ikke autoriseret til at downloade 954031_954040.stp

Du er ikke autoriseret til at downloade 954031_954040.iges

Du er ikke autoriseret til at downloade 954031_954040.jt

Du er ikke autoriseret til at downloade 954031_954040.dwg

Du er ikke autoriseret til at downloade 954031+040m_D.dxf

Produkt 956040 blev tilføjet til notesblok.

Produkt 956040 blev lagt I kurven.

artikelnr. 956020 DV MOD TN 255

Du er ikke autoriseret til at downloade 954011_954020.stp

Du er ikke autoriseret til at downloade 954011_954020.iges

Du er ikke autoriseret til at downloade 954011_954020.jt

Du er ikke autoriseret til at downloade 954011_954020.dwg

Du er ikke autoriseret til at downloade 954011_954020m_D.dxf

Produkt 956020 blev tilføjet til notesblok.

Produkt 956020 blev lagt I kurven.

Gnistgabsbaseret beskyttelsesmodul

artikelnr. 951001 DV MOD 255

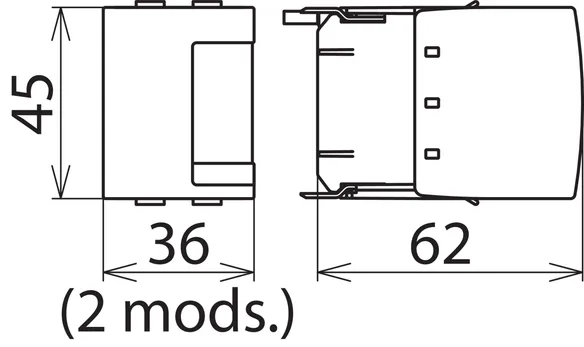

Du er ikke autoriseret til at downloade 951001m_E.dxf
