DEHNsignal

Drifttilstandsindikator for tilsluttede overspændingsafledere
Indikation af fasefejl
Potentialfri skiftekontakt
Selektiv driftstilstandsindikator
Samlet fejlindikation

Details

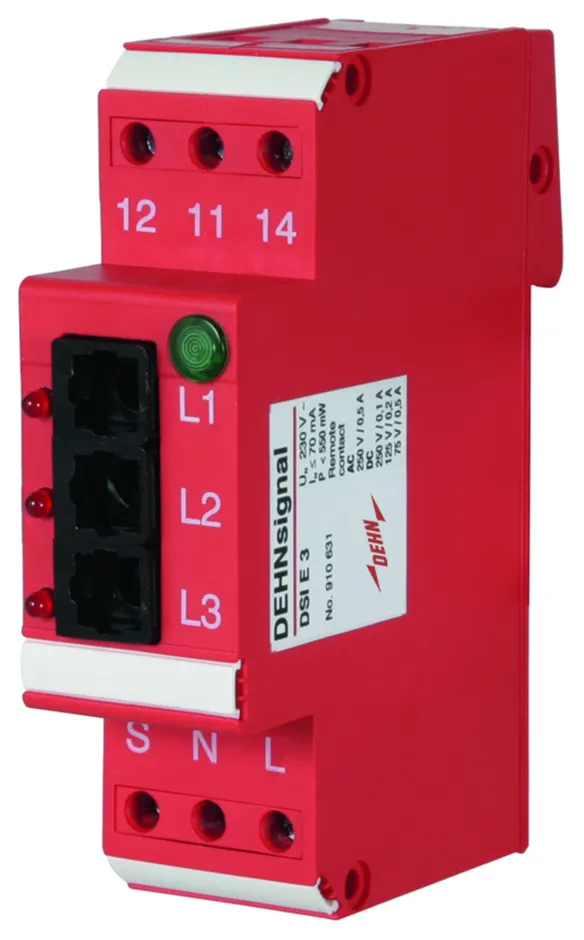

DEHNsignal E 3

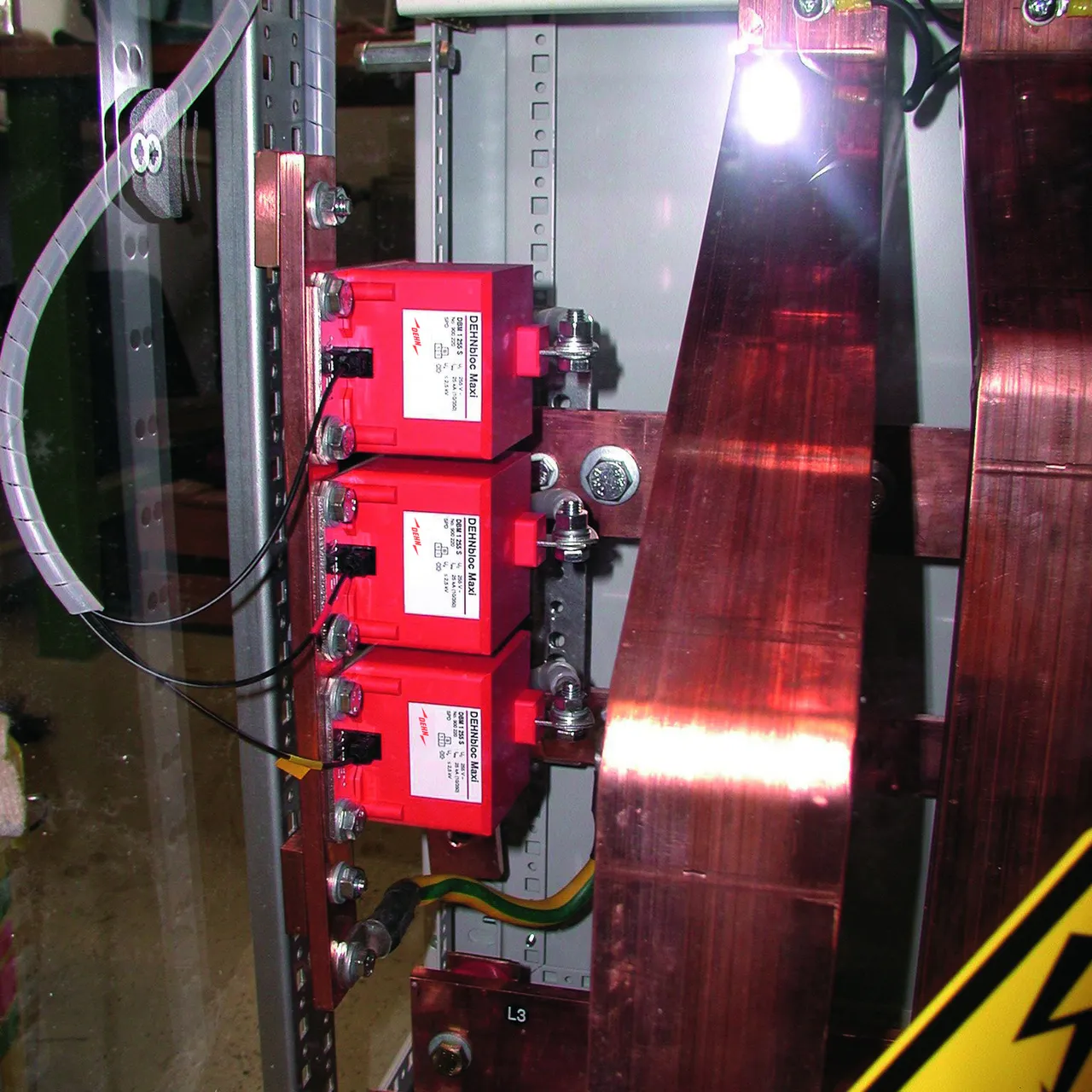

Lysledermodtagemodul til selektiv drifttilstandsvisning / samlet fejlindikation af tre koordinerbare DEHNbloc Maxi S-, og evt. DEHNgap Maxi S-lynstrømsafledere i femledersystemer.

1 produkt

artikelnr. 910631 DSI E 3

GTIN 4013364108196, CCT (EU): 85389091, Bruttovægt: 126.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

fabrikat: DEHN
Type: DSI E 3
artikelnr.: 910631
eller tilsvarende

Teksniske data

Forsyningsspænding AC (U_N )	230 V
Egetforbrug (P)	< 550 mW
For-sikring for forsyningsspænding	16 A gG eller C 16 A
Signalindgang	3x via lysleder stiksystem (LWL ST DSI)

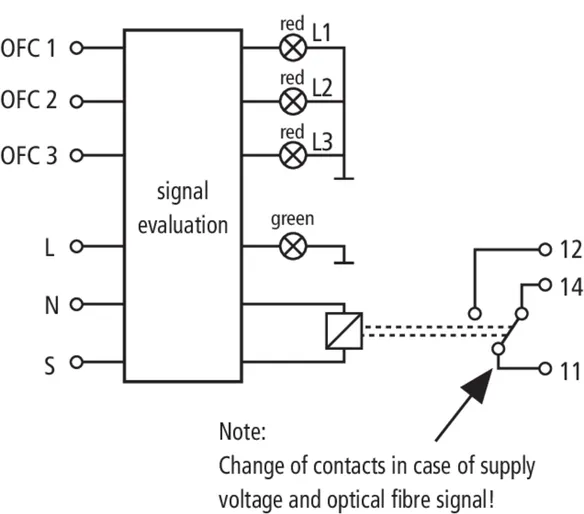

FM-Kontakt / kontakttype	Potentialfri skiftekontakt
Prøvestandarder	EN 61010-1:1993 og EN 61010-1/A2:1995

Forsyningsspænding AC (U_N )	230 V
Egetforbrug (P)	< 550 mW
For-sikring for forsyningsspænding	16 A gG eller C 16 A
Driftstemperatureområde (T_U )	-40 °C ... +80 °C
Signalindgang	3x via lysleder stiksystem (LWL ST DSI)
Funktionsindikering	Grøn LED
Selektiv driftstilstandsindikator	3x røde LEDer (L1, L2, L3)
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplastik, rød, UL 94 V-0
Kapslingsklasse	IP 20

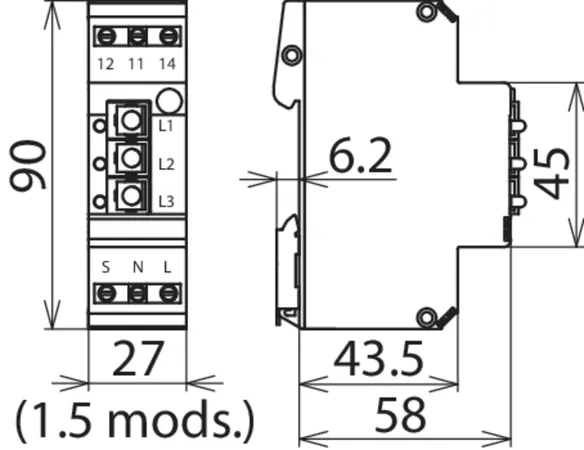

Indbygningsmål	1,5 modul(er), DIN 43880
FM-Kontakt / kontakttype	Potentialfri skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit (min.)	0,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	4 mm² massiv / fintrådet
Max. afstand med LWL DSI 18M	6 m
Prøvestandarder	EN 61010-1:1993 og EN 61010-1/A2:1995
