artikelnr. 952078 DG S 48

GTIN 4013364119468, CCT (EU): 85363030, Bruttovægt: 120.10 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

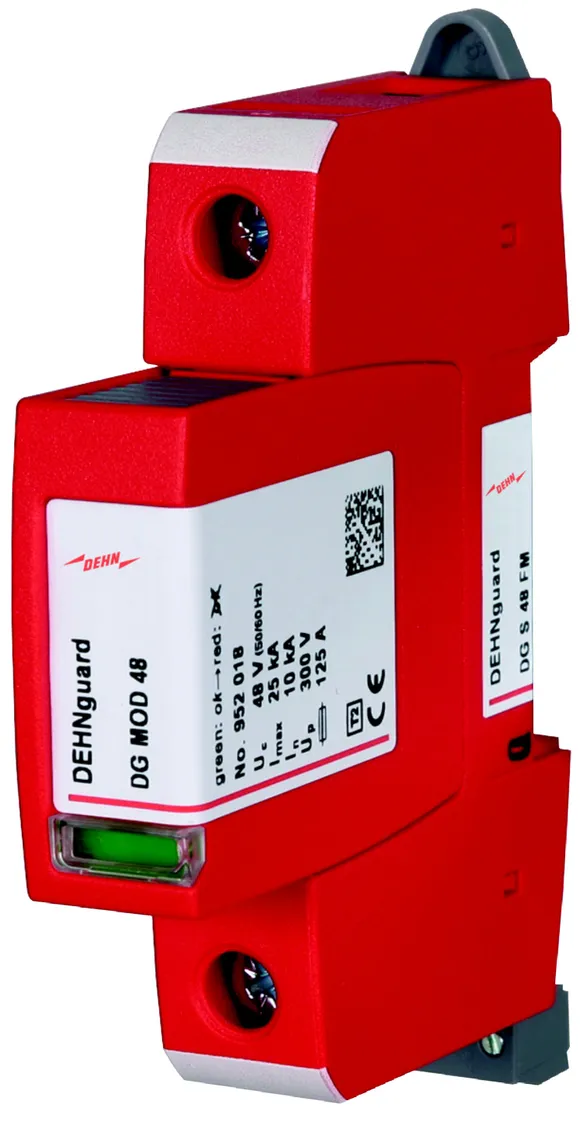

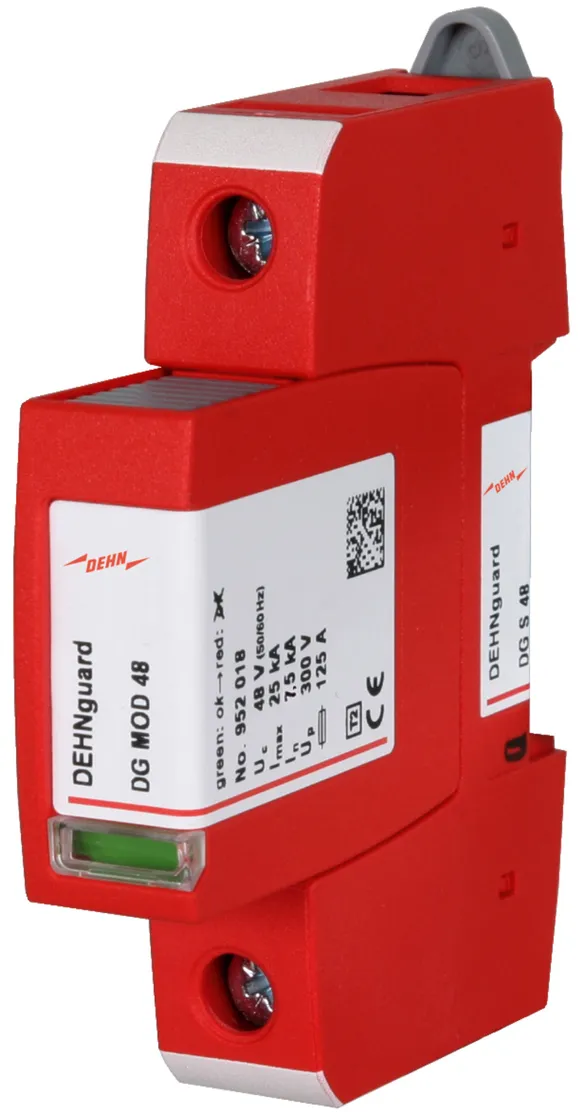

Overspændingsafleder DEHNguard S 48
Enpolet, modulær, stikbar overspændingsafleder
Bredde 1TE, Fejlvisning
afleder type 2 iht. EN 61643-11
Maks. driftsspænding 48 V AC/60 V DC
Beskyttelsesniveau: <= 0,33 kV
Nominel afledningsstrøm 7,5 kA
Kortslutningsbæreevne: 50 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG S 48
artikelnr.: 952078
eller tilsvarende

Certificater

Teksniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	48 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	7,5 kA
Max. afledestødstrøm (8/20 µs) (I_max )	25 kA
Restspænding (U_P )	≤ 0,33 kV
Max. overstrømsbeskyttelse på netsiden	125 A gG

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	42 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	48 V (50 / 60 Hz)
Max. driftsspænding DC (U_C )	60 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	7,5 kA
Max. afledestødstrøm (8/20 µs) (I_max )	25 kA
Restspænding (U_P )	≤ 0,33 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse på netsiden	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	70 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) (U_T) – karakteristik	90 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20

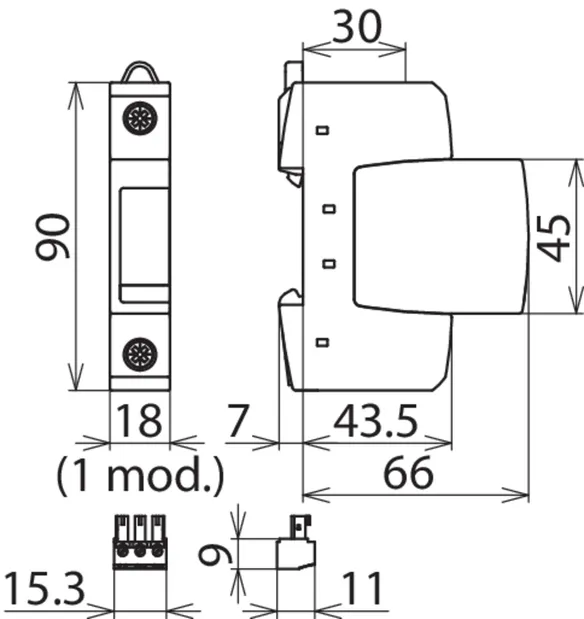

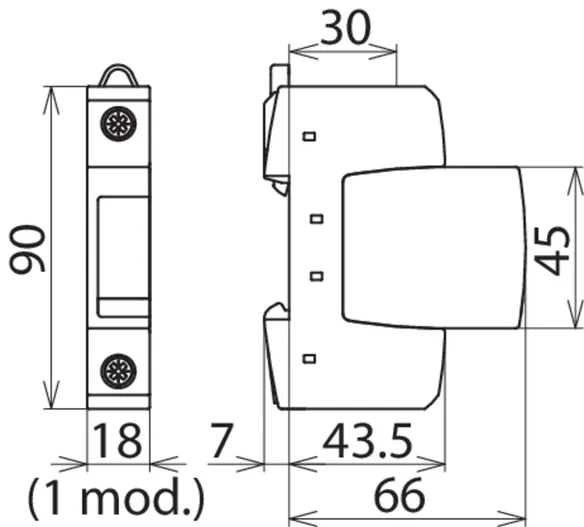

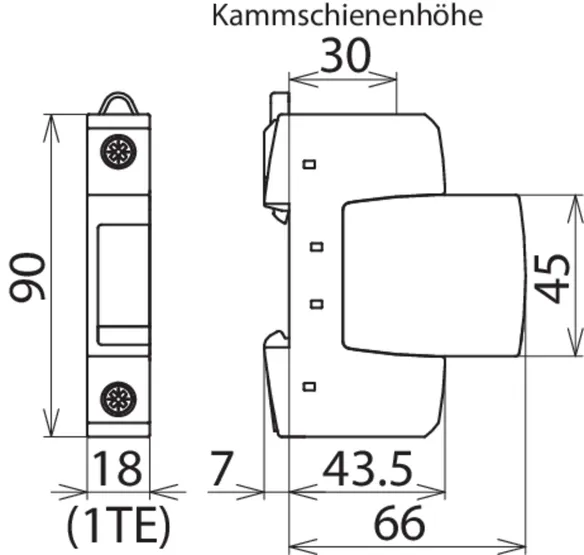

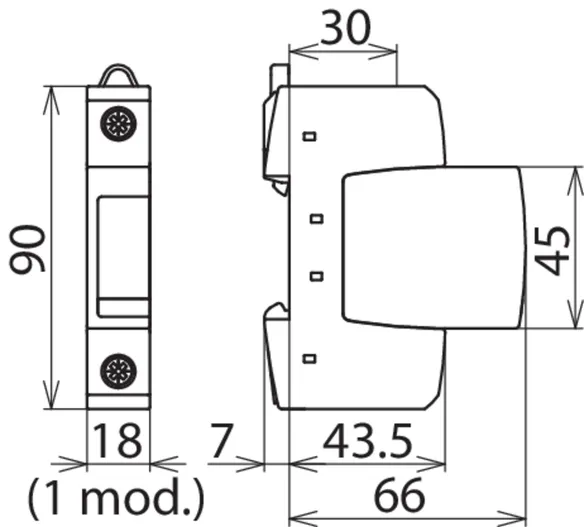

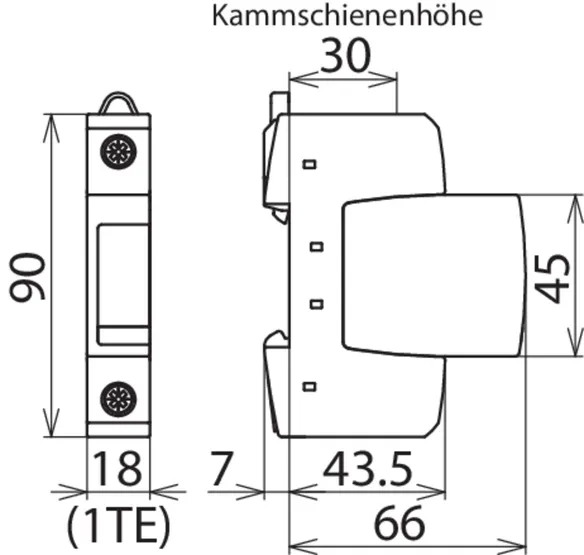

Indbygningsmål	1 modul(er), DIN 43880

Produkt 952078 blev tilføjet til notesblok.

Gå til notesblok

Produkt 952078 blev lagt I kurven.

Gå til webshoppen

artikelnr. 952071 DG S 75

GTIN 4013364109834, CCT (EU): 85363030, Bruttovægt: 117.60 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

Overspændingsafleder DEHNguard S 75
Enpolet, modulær, stikbar overspændingsafleder
Bredde 1TE, Fejlvisning
afleder type 2 iht. EN 61643-11
Maks. driftsspænding 75 V ac/100 V dc
Beskyttelsesniveau: <= 0,4 kV
Nominel afledningsstrøm 10 kA
Kortslutningsbæreevne: 50 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG S 75
artikelnr.: 952071
eller tilsvarende

Certificater

Teksniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	75 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 0,4 kV
Max. overstrømsbeskyttelse på netsiden	125 A gG
Godkendelser	KEMA, VDE, UL, CSA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	60 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	75 V (50 / 60 Hz)
Max. driftsspænding DC (U_C )	100 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 0,4 kV
Restspænding ved 5 kA (U_P )	≤ 0,35 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse på netsiden	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	90 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) (U_T) – karakteristik	115 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	1 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL, CSA
Udvidede tekniske data:	--------------------
– Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
– Restspænding (U_P )	≤ 0,5 kV

Produkt 952071 blev tilføjet til notesblok.

Gå til notesblok

Produkt 952071 blev lagt I kurven.

Gå til webshoppen

artikelnr. 952072 DG S 150

GTIN 4013364109858, CCT (EU): 85363030, Bruttovægt: 119.60 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

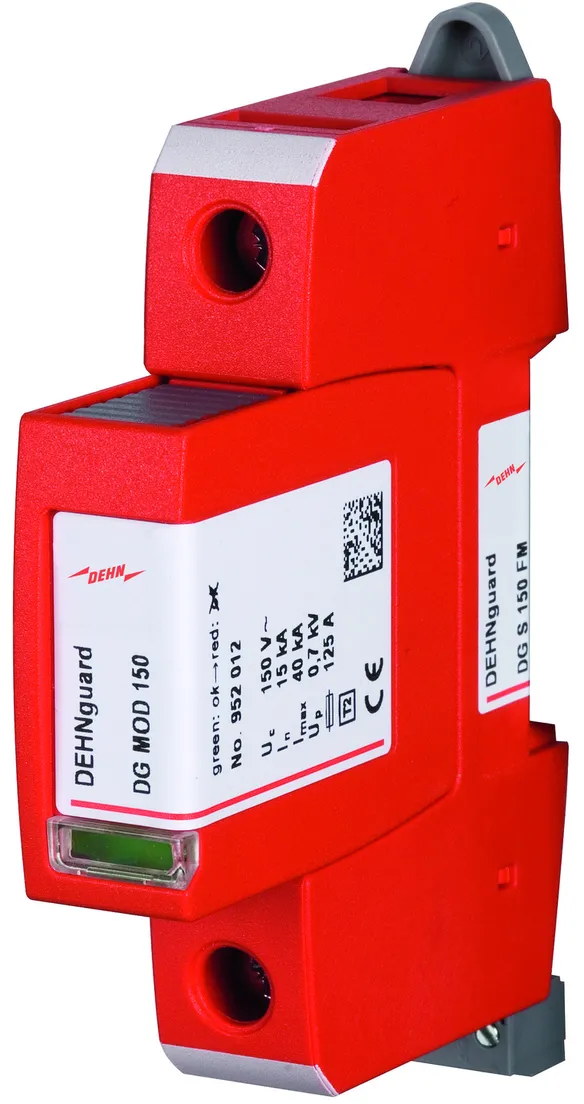

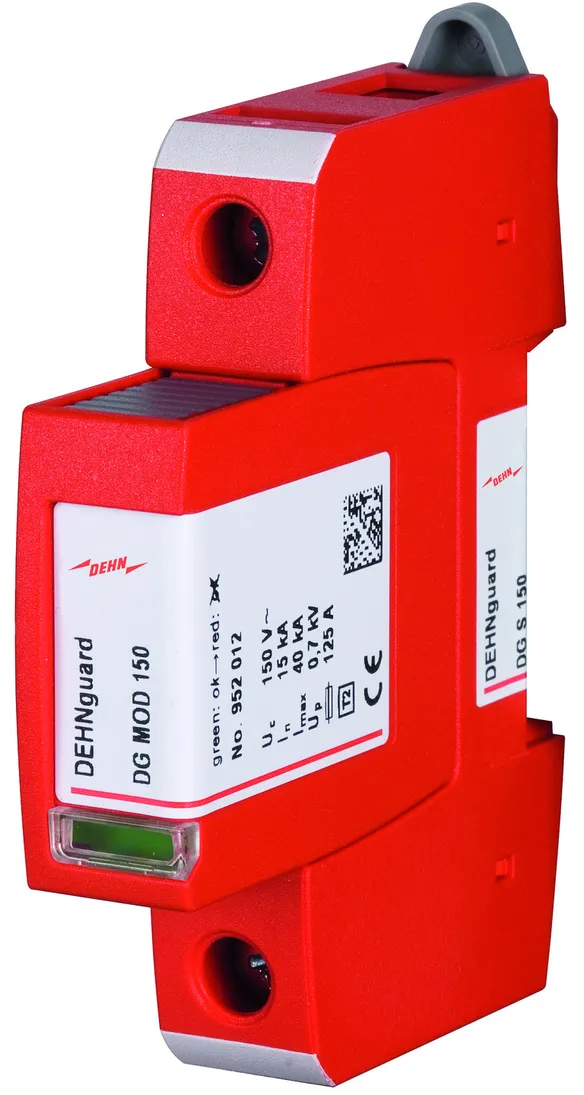

Overspændingsafleder DEHNguard S 150
Enpolet, modulær, stikbar overspændingsafleder
Bredde 1TE, Fejlvisning
afleder type 2 iht. EN 61643-11
Maks. driftsspænding 150 V AC/200 V DC
Beskyttelsesniveau: <= 0,7 kV
Nominel afledningsstrøm 15 kA
Kortslutningsbæreevne: 50 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG S 150
artikelnr.: 952072
eller tilsvarende

Certificater

Teksniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	150 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 0,7 kV
Max. overstrømsbeskyttelse på netsiden	125 A gG
Godkendelser	KEMA, VDE, UL, CSA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	120 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	150 V (50 / 60 Hz)
Max. driftsspænding DC (U_C )	200 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 0,7 kV
Restspænding ved 5 kA (U_P )	≤ 0,55 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse på netsiden	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	175 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) (U_T) – karakteristik	230 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	1 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL, CSA

Produkt 952072 blev tilføjet til notesblok.

Gå til notesblok

Produkt 952072 blev lagt I kurven.

Gå til webshoppen

artikelnr. 952070 DG S 275

GTIN 4013364108493, CCT (EU): 85363030, Bruttovægt: 140.40 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

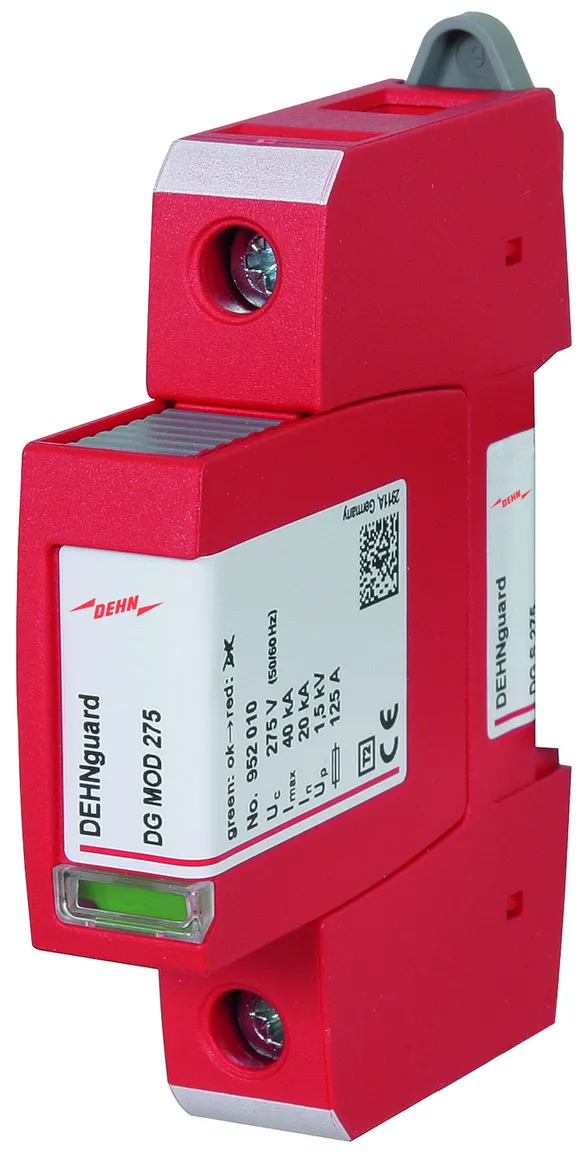

Overspændingsafleder DEHNguard S 275
Enpolet, modulær, stikbar overspændingsafleder
Bredde 1TE, Fejlvisning
afleder type 2 iht. EN 61643-11
Maks. driftsspænding 275 V AC/350 V DC
Beskyttelsesniveau: <= 1,5 kV
Nominel afledningsstrøm 20 kA
Kortslutningsbæreevne: 50 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG S 275
artikelnr.: 952070
eller tilsvarende

Certificater

Teksniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Max. overstrømsbeskyttelse på netsiden	125 A gG
Godkendelser	KEMA, VDE, UL,CSA

Detaljer
Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding DC (U_C )	350 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Restspænding ved 5 kA (U_P )	≤ 1 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse på netsiden	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	335 V / 5 sek. - modstandsdygtig
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	1 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL,CSA
Aflederindsats ved 16,7 Hz - jernbaneforsyning
– Prøvespænding AC (U_C )	275 V
– Nominel spænding AC (U_N )	230 V
– Nominel frekvens AC (f_N )	16,7 Hz

Produkt 952070 blev tilføjet til notesblok.

Gå til notesblok

Produkt 952070 blev lagt I kurven.

Gå til webshoppen

artikelnr. 952073 DG S 320

GTIN 4013364109872, CCT (EU): 85363030, Bruttovægt: 129.90 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

Overspændingsafleder DEHNguard S 320
Enpolet, modulær, stikbar overspændingsafleder
Bredde 1TE, Fejlvisning
afleder type 2 iht. EN 61643-11
Maks. driftsspænding 320 V AC/420 V DC
Beskyttelsesniveau: <= 1,5 kV
Nominel afledningsstrøm 20 kA
Kortslutningsbæreevne: 25 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG S 320
artikelnr.: 952073
eller tilsvarende

Certificater

Teksniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	320 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Max. overstrømsbeskyttelse på netsiden	125 A gG
Godkendelser	KEMA, VDE, UL, CSA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	320 V (50 / 60 Hz)
Max. driftsspænding DC (U_C )	420 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Restspænding ved 5 kA (U_P )	≤ 1,2 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse på netsiden	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	335 V / 5 sek. - modstandsdygtig
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	1 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL, CSA

Produkt 952073 blev tilføjet til notesblok.

Gå til notesblok

Produkt 952073 blev lagt I kurven.

Gå til webshoppen

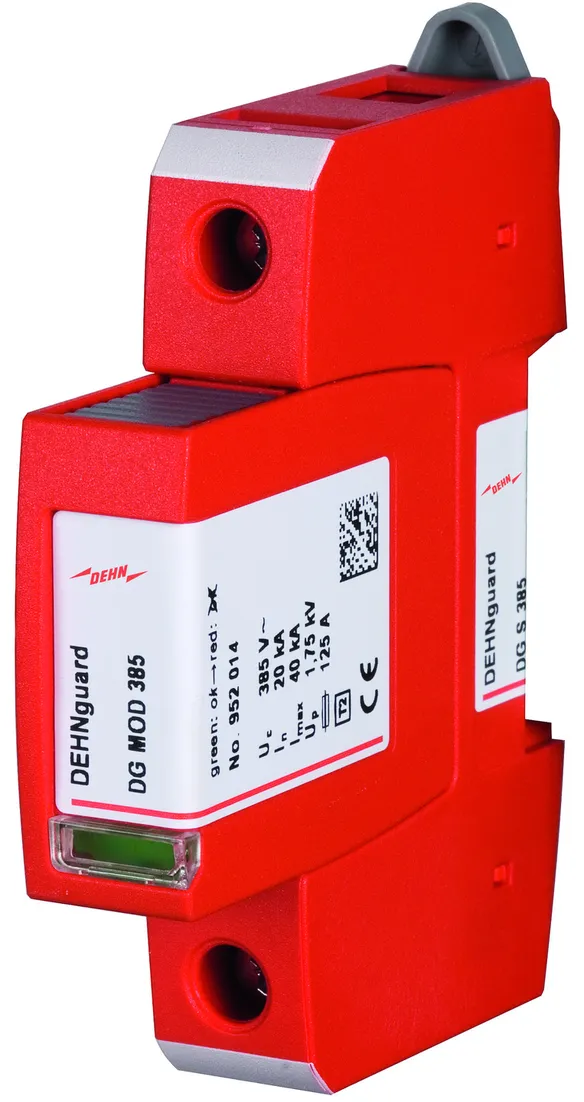

artikelnr. 952074 DG S 385

GTIN 4013364108516, CCT (EU): 85363030, Bruttovægt: 133.50 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

Overspændingsafleder DEHNguard S 385
Enpolet, modulær, stikbar overspændingsafleder
Bredde 1TE, Fejlvisning
afleder type 2 iht. EN 61643-11
Maks. driftsspænding 385 V AC/500 V DC
Beskyttelsesniveau: <= 1,75 kV
Nominel afledningsstrøm 20 kA
Kortslutningsbæreevne: 25 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG S 385
artikelnr.: 952074
eller tilsvarende

Certificater

Teksniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	385 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 1,75 kV
Max. overstrømsbeskyttelse på netsiden	125 A gG
Godkendelser	KEMA, VDE, UL, CSA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	385 V (50 / 60 Hz)
Max. driftsspænding DC (U_C )	500 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 1,75 kV
Restspænding ved 5 kA (U_P )	≤ 1,35 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse på netsiden	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	385 V / 5 sek. - modstandsdygtig
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	1 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL, CSA

Produkt 952074 blev tilføjet til notesblok.

Gå til notesblok

Produkt 952074 blev lagt I kurven.

Gå til webshoppen

artikelnr. 952075 DG S 440

GTIN 4013364109896, CCT (EU): 85363030, Bruttovægt: 152.70 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

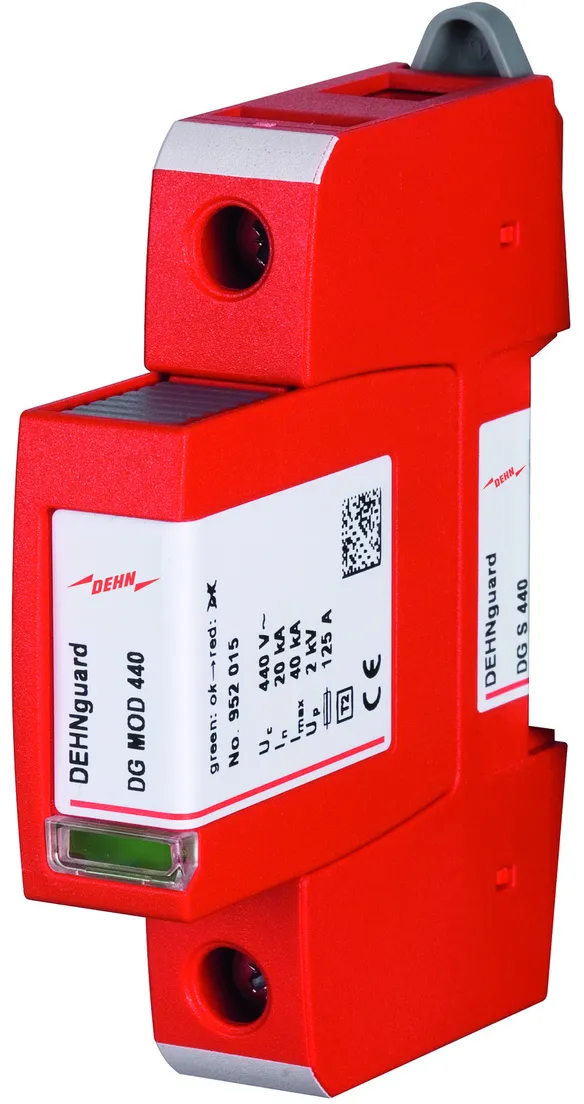

Overspændingsafleder DEHNguard S 440
Enpolet, modulær, stikbar overspændingsafleder
Bredde 1TE, Fejlvisning
afleder type 2 iht. EN 61643-11
Maks. driftsspænding 440 V AC/585 V DC
Beskyttelsesniveau: <= 2 kV
Nominel afledningsstrøm 20 kA
Kortslutningsbæreevne: 25 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG S 440
artikelnr.: 952075
eller tilsvarende

Certificater

Teksniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	440 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 2 kV
Max. overstrømsbeskyttelse på netsiden	125 A gG
Godkendelser	KEMA, VDE, UL, CSA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	400 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	440 V (50 / 60 Hz)
Max. driftsspænding DC (U_C )	585 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 2 kV
Restspænding ved 5 kA (U_P )	≤ 1,7 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse på netsiden	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	580 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) (U_T) – karakteristik	765 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm² flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	1 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL, CSA

Produkt 952075 blev tilføjet til notesblok.

Gå til notesblok

Produkt 952075 blev lagt I kurven.

Gå til webshoppen

artikelnr. 952076 DG S 600

GTIN 4013364109919, CCT (EU): 85363030, Bruttovægt: 146.90 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

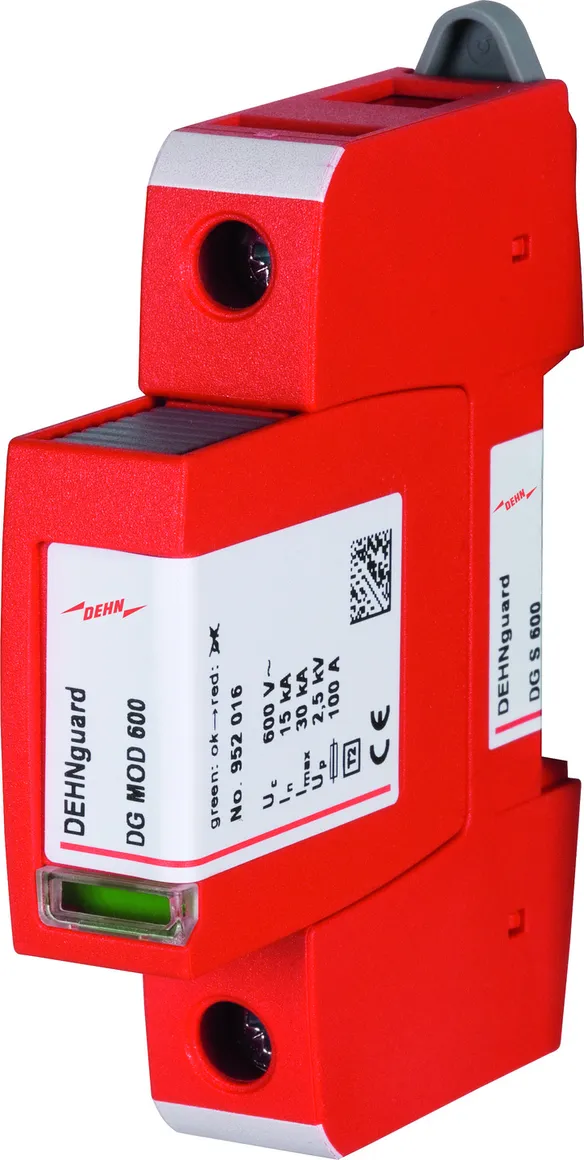

Overspændingsafleder DEHNguard S 600
Enpolet, modulær, stikbar overspændingsafleder
Bredde 1TE, Fejlvisning
afleder type 2 iht. EN 61643-11
Maks. driftsspænding 600 V AC/600 V DC
Beskyttelsesniveau: <= 2,5 kV
Nominel afledningsstrøm 15 kA
Kortslutningsbæreevne: 25 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG S 600
artikelnr.: 952076
eller tilsvarende

Certificater

Teksniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	600 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	30 kA
Restspænding (U_P )	≤ 2,5 kV
Max. overstrømsbeskyttelse på netsiden	100 A gG
Godkendelser	KEMA, VDE, UL, CSA

Detaljer
Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	480 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	600 V (50 / 60 Hz)
Max. driftsspænding DC (U_C )	600 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	30 kA
Restspænding (U_P )	≤ 2,5 kV
Restspænding ved 5 kA (U_P )	≤ 2 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse på netsiden	100 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	700 V / 5 sek. - modstandsdygtig
Midlertidig overspænding (TOV) (U_T) – karakteristik	915 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	1 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL, CSA
Aflederindsats ved 16,7 Hz - jernbaneforsyning
– Prøvespænding AC (U_C )	600 V
– Nominel spænding AC (U_N )	480 V
– Nominel frekvens AC (f_N )	16,7 Hz

Produkt 952076 blev tilføjet til notesblok.

Gå til notesblok

Produkt 952076 blev lagt I kurven.

Gå til webshoppen

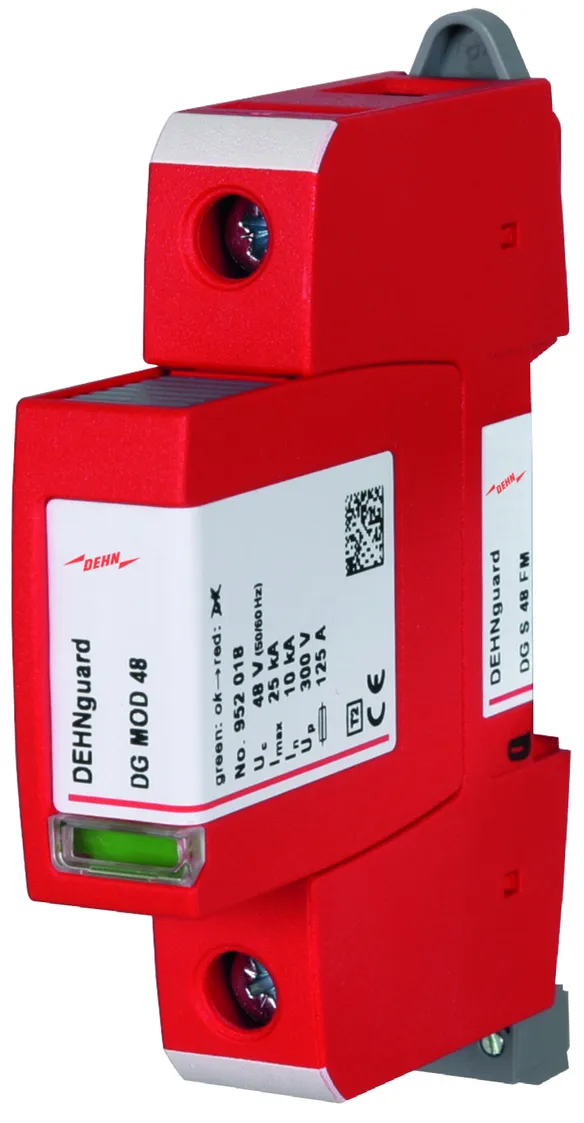

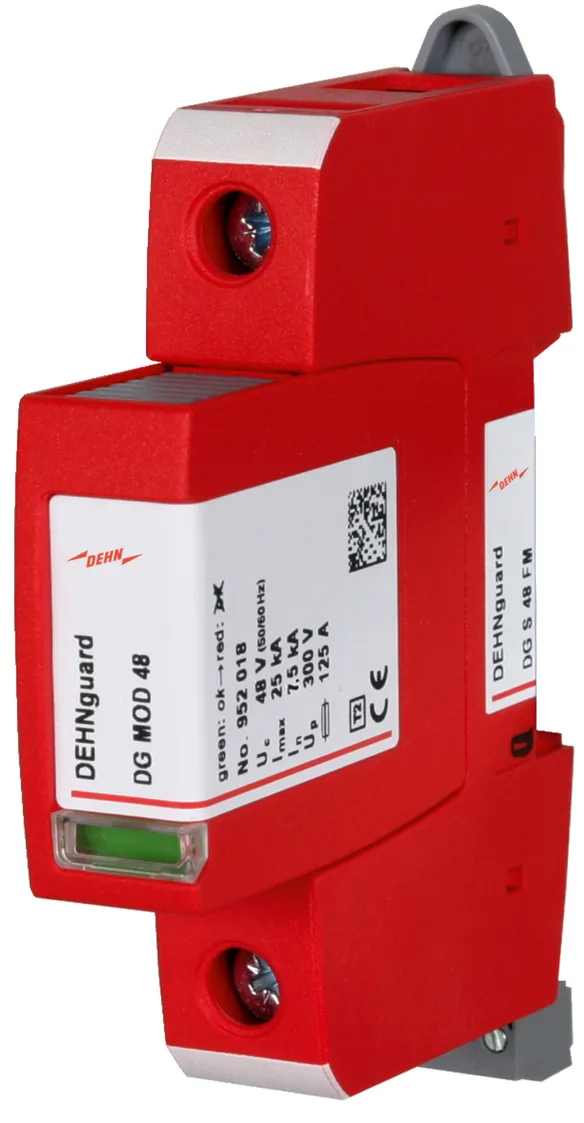

artikelnr. 952098 DG S 48 FM

GTIN 4013364119475, CCT (EU): 85363030, Bruttovægt: 133.86 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

Overspændingsafleder DEHNguard S 48 FM
Enpolet, modulær, stikbar overspændingsafleder
Bredde 1TE, Fejlvisning

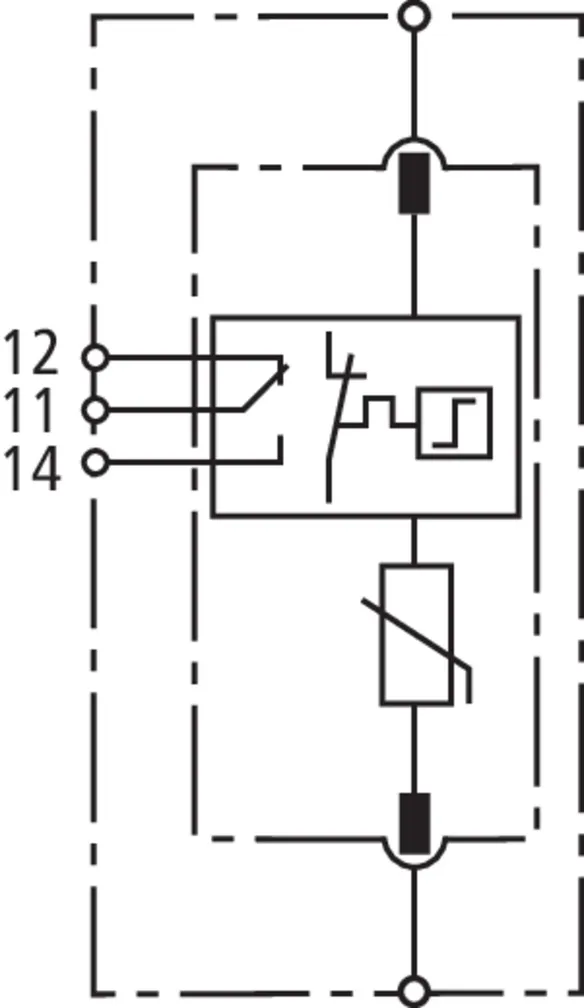

med fjernmeldekontakt,
afleder type 2 iht. EN 61643-11
Maks. driftsspænding 48 V AC/60 V DC
Beskyttelsesniveau: <= 0,33 kV
Nominel afledningsstrøm 7,5 kA
Kortslutningsbæreevne: 50 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG S 48 FM
artikelnr.: 952098
eller tilsvarende

Certificater

Teksniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	48 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	7,5 kA
Max. afledestødstrøm (8/20 µs) (I_max )	25 kA
Restspænding (U_P )	≤ 0,33 kV
Max. overstrømsbeskyttelse på netsiden	125 A gG
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	42 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	48 V (50 / 60 Hz)
Max. driftsspænding DC (U_C )	60 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	7,5 kA
Max. afledestødstrøm (8/20 µs) (I_max )	25 kA
Restspænding (U_P )	≤ 0,33 kV
Restspænding ved 5 kA (U_P )	≤ 0,25 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse på netsiden	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	70 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) (U_T) – karakteristik	90 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	1 modul(er), DIN 43880
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet

Produkt 952098 blev tilføjet til notesblok.

Gå til notesblok

Produkt 952098 blev lagt I kurven.

Gå til webshoppen

artikelnr. 952091 DG S 75 FM

GTIN 4013364109841, CCT (EU): 85363030, Bruttovægt: 120.40 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

Overspændingsafleder DEHNguard S 75 FM
Enpolet, modulær, stikbar overspændingsafleder
Bredde 1TE, Fejlvisning
med fjernmeldekontakt,
afleder type 2 iht. EN 61643-11
Maks. driftsspænding 75 V ac/100 V dc
Beskyttelsesniveau: <= 0,4 kV
Nominel afledningsstrøm 10 kA
Kortslutningsbæreevne: 50 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG S 75 FM
artikelnr.: 952091
eller tilsvarende

Certificater

Teksniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	75 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 0,4 kV
Max. overstrømsbeskyttelse på netsiden	125 A gG
Godkendelser	KEMA, VDE, UL, CSA
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	60 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	75 V (50 / 60 Hz)
Max. driftsspænding DC (U_C )	100 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 0,4 kV
Restspænding ved 5 kA (U_P )	≤ 0,35 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse på netsiden	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	90 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) (U_T) – karakteristik	115 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	1 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL, CSA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet
Udvidede tekniske data:	--------------------
– Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
– Restspænding (U_P )	≤ 0,5 kV

Produkt 952091 blev tilføjet til notesblok.

Gå til notesblok

Produkt 952091 blev lagt I kurven.

Gå til webshoppen

artikelnr. 952092 DG S 150 FM

GTIN 4013364109865, CCT (EU): 85363030, Bruttovægt: 123.50 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

Overspændingsafleder DEHNguard S 150 FM
Enpolet, modulær, stikbar overspændingsafleder
Bredde 1TE, Fejlvisning
med fjernmeldekontakt
afleder type 2 iht. EN 61643-11
Maks. driftsspænding 150 V AC/200 V DC
Beskyttelsesniveau: <= 0,7 kV
Nominel afledningsstrøm 15 kA
Kortslutningsbæreevne: 50 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG S 150 FM
artikelnr.: 952092
eller tilsvarende

Certificater

Teksniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	150 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 0,7 kV
Max. overstrømsbeskyttelse på netsiden	125 A gG
Godkendelser	KEMA, VDE, UL, CSA
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	120 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	150 V (50 / 60 Hz)
Max. driftsspænding DC (U_C )	200 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 0,7 kV
Restspænding ved 5 kA (U_P )	≤ 0,55 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse på netsiden	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	175 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) (U_T) – karakteristik	230 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	1 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL, CSA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	Max. 1,5 mm²massiv / fintrådet

Produkt 952092 blev tilføjet til notesblok.

Gå til notesblok

Produkt 952092 blev lagt I kurven.

Gå til webshoppen

artikelnr. 952090 DG S 275 FM

GTIN 4013364108509, CCT (EU): 85363030, Bruttovægt: 133.00 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

Overspændingsafleder DEHNguard S 275 FM
Enpolet, modulær, stikbar overspændingsafleder
Bredde 1TE, Fejlvisning
med fjernmeldekontakt
afleder type 2 iht. EN 61643-11
Maks. driftsspænding 275 V AC/350 V DC
Beskyttelsesniveau: <= 1,5 kV
Nominel afledningsstrøm 20 kA
Kortslutningsbæreevne: 50 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG S 275 FM
artikelnr.: 952090
eller tilsvarende

Certificater

Teksniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Max. overstrømsbeskyttelse på netsiden	125 A gG
Godkendelser	KEMA, VDE, UL, CSA
FM-kontakt / kontaktform	Skiftekontakt

Detaljer
Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding DC (U_C )	350 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Restspænding ved 5 kA (U_P )	≤ 1 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse på netsiden	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	1 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL, CSA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet
Aflederindsats ved 16,7 Hz - jernbaneforsyning
– Prøvespænding AC (U_C )	275 V
– Nominel spænding AC (U_N )	230 V
– Nominel frekvens AC (f_N )	16,7 Hz

Produkt 952090 blev tilføjet til notesblok.

Gå til notesblok

Produkt 952090 blev lagt I kurven.

Gå til webshoppen

artikelnr. 952093 DG S 320 FM

GTIN 4013364109889, CCT (EU): 85363030, Bruttovægt: 147.70 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

Overspændingsafleder DEHNguard S 320 FM
Enpolet, modulær, stikbar overspændingsafleder
Bredde 1TE, Fejlvisning
med fjernmeldekontakt
afleder type 2 iht. EN 61643-11
Maks. driftsspænding 320 V AC/420 V DC
Beskyttelsesniveau: <= 1,5 kV
Nominel afledningsstrøm 20 kA
Kortslutningsbæreevne: 25 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG S 320 FM
artikelnr.: 952093
eller tilsvarende

Certificater

Teksniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	320 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Max. overstrømsbeskyttelse på netsiden	125 A gG
Godkendelser	KEMA, VDE, UL, CSA
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	320 V (50 / 60 Hz)
Max. driftsspænding DC (U_C )	420 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Restspænding ved 5 kA (U_P )	≤ 1,2 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse på netsiden	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	1 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL, CSA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet

Produkt 952093 blev tilføjet til notesblok.

Gå til notesblok

Produkt 952093 blev lagt I kurven.

Gå til webshoppen

artikelnr. 952094 DG S 385 FM

GTIN 4013364108523, CCT (EU): 85363030, Bruttovægt: 150.40 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

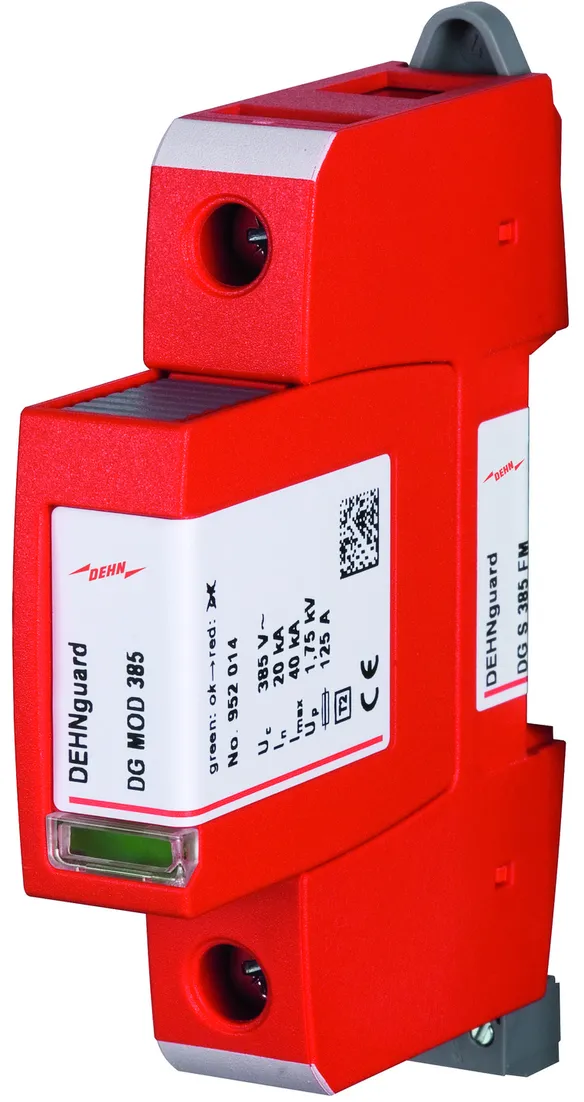

Overspændingsafleder DEHNguard S 385 FM
Enpolet, modulær, stikbar overspændingsafleder
Bredde 1TE, Fejlvisning
med fjernmeldekontakt
afleder type 2 iht. EN 61643-11
Maks. driftsspænding 385 V AC/500 V DC
Beskyttelsesniveau: <= 1,75 kV
Nominel afledningsstrøm 20 kA
Kortslutningsbæreevne: 25 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG S 385 FM
artikelnr.: 952094
eller tilsvarende

Certificater

Teksniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	385 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 1,75 kV
Max. overstrømsbeskyttelse på netsiden	125 A gG
Godkendelser	KEMA, VDE, UL, CSA
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	385 V (50 / 60 Hz)
Max. driftsspænding DC (U_C )	500 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 1,75 kV
Restspænding ved 5 kA (U_P )	≤ 1,35 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse på netsiden	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	385 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – holdbar
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	1 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL, CSA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet

Produkt 952094 blev tilføjet til notesblok.

Gå til notesblok

Produkt 952094 blev lagt I kurven.

Gå til webshoppen

artikelnr. 952095 DG S 440 FM

GTIN 4013364109902, CCT (EU): 85363030, Bruttovægt: 150.70 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

Overspændingsafleder DEHNguard S 440 FM
Enpolet, modulær, stikbar overspændingsafleder
Bredde 1TE, Fejlvisning
med fjernmeldekontakt
afleder type 2 iht. EN 61643-11
Maks. driftsspænding 440 V AC/585 V DC
Beskyttelsesniveau: <= 2 kV
Nominel afledningsstrøm 20 kA
Kortslutningsbæreevne: 25 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG S 440 FM
artikelnr.: 952095
eller tilsvarende

Certificater

Teksniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	440 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 2 kV
Max. overstrømsbeskyttelse på netsiden	125 A gG
Godkendelser	KEMA, VDE, UL, CSA
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	400 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	440 V (50 / 60 Hz)
Max. driftsspænding DC (U_C )	585 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 2 kV
Restspænding ved 5 kA (U_P )	≤ 1,7 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse på netsiden	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	580 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) (U_T) – karakteristik	765 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	1 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL, CSA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet

Produkt 952095 blev tilføjet til notesblok.

Gå til notesblok

Produkt 952095 blev lagt I kurven.

Gå til webshoppen

artikelnr. 952096 DG S 600 FM

GTIN 4013364109926, CCT (EU): 85363030, Bruttovægt: 170.70 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

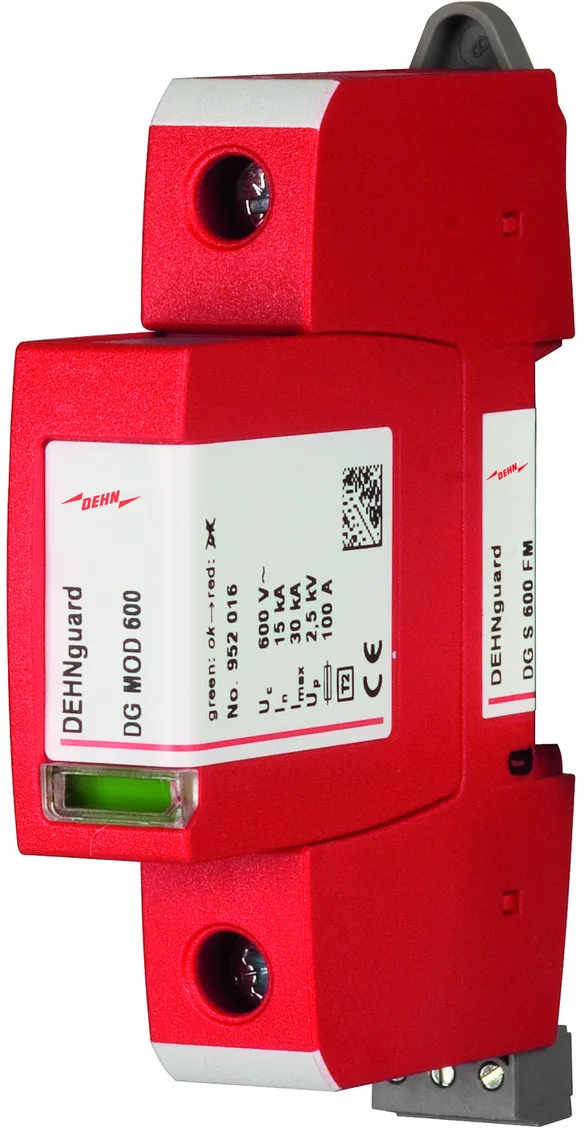

Overspændingsafleder DEHNguard S 600 FM
Enpolet, modulær, stikbar overspændingsafleder
Bredde 1TE, Fejlvisning
med fjernmeldekontakt
afleder type 2 iht. EN 61643-11
Maks. driftsspænding 600 V AC/600 V DC
Beskyttelsesniveau: <= 2,5 kV
Nominel afledningsstrøm 15 kA
Kortslutningsbæreevne: 25 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG S 600 FM
artikelnr.: 952096
eller tilsvarende

Certificater

Teksniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	600 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	30 kA
Restspænding (U_P )	≤ 2,5 kV
Max. overstrømsbeskyttelse på netsiden	100 A gG
Godkendelser	KEMA, VDE, UL, CSA
FM-kontakt / kontaktform	Skiftekontakt

Detaljer
Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	480 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	600 V (50 / 60 Hz)
Max. driftsspænding DC (U_C )	600 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	30 kA
Restspænding (U_P )	≤ 2,5 kV
Restspænding ved 5 kA (U_P )	≤ 2 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse på netsiden	100 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	700 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) (U_T) – karakteristik	915 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	1 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL, CSA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet
Aflederindsats ved 16,7 Hz - jernbaneforsyning
– Prøvespænding AC (U_C )	600 V
– Nominel spænding AC (U_N )	480 V
– Nominel frekvens AC (f_N )	16,7 Hz

Produkt 952096 blev tilføjet til notesblok.

Gå til notesblok

Produkt 952096 blev lagt I kurven.

Gå til webshoppen

artikelnr. 952077 DG S WE 600

GTIN 4013364119680, CCT (EU): 85363030, Bruttovægt: 147.40 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

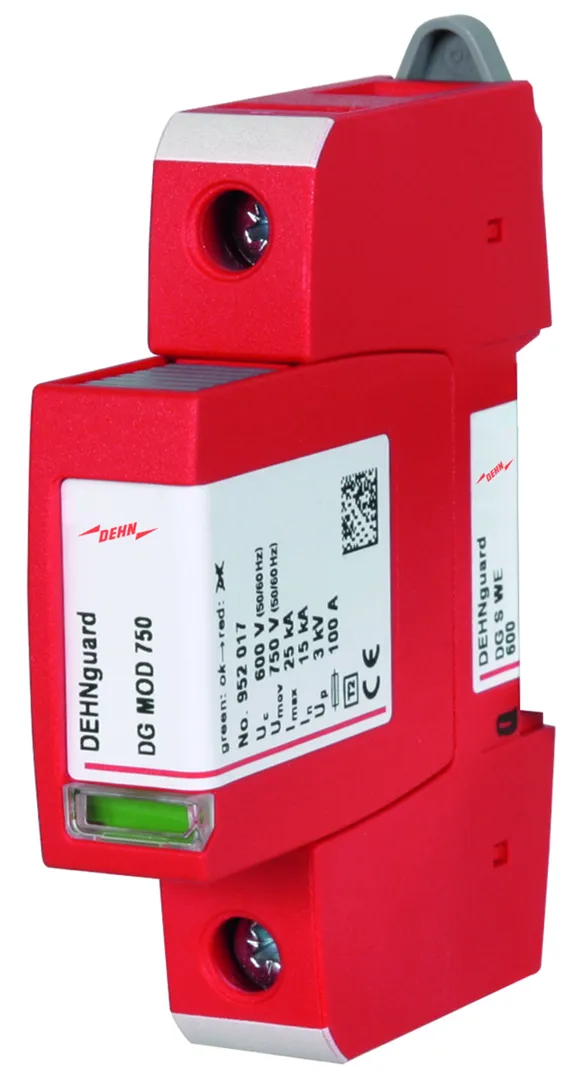

Overspændingsafleder DEHNguard S WE 600
Enpolet, modulær, stikbar overspændingsafleder
Bredde 1TE, fejlvisning
afleder type 2 iht. EN 61643-11
Maks. driftsspænding 600 V AC/600 V DC
Nominel Varistor-spænding: 750 V AC
Beskyttelsesniveau: <= 3 kV
Nominel afledningsstrøm 15 kA
Kortslutningsbæreevne: 50 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG S WE 600
artikelnr.: 952077
eller tilsvarende

Certificater

Teksniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	600 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	25 kA
Restspænding (U_P )	≤ 3 kV
Max. overstrømsbeskyttelse på netsiden	100 A gG
Godkendelser	KEMA, UL, CSA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	480 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	600 V (50 / 60 Hz)
Varistorspænding AC (U_mov )	750 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	25 kA
Restspænding (U_P )	≤ 3 kV
Restspænding ved 5 kA (U_P )	≤ 2,5 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse på netsiden	100 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	900 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) (U_T) – karakteristik	915 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	1 modul(er), DIN 43880
Godkendelser	KEMA, UL, CSA

Produkt 952077 blev tilføjet til notesblok.

Gå til notesblok

Produkt 952077 blev lagt I kurven.

Gå til webshoppen

artikelnr. 952097 DG S WE 600 FM

GTIN 4013364119697, CCT (EU): 85363030, Bruttovægt: 150.50 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

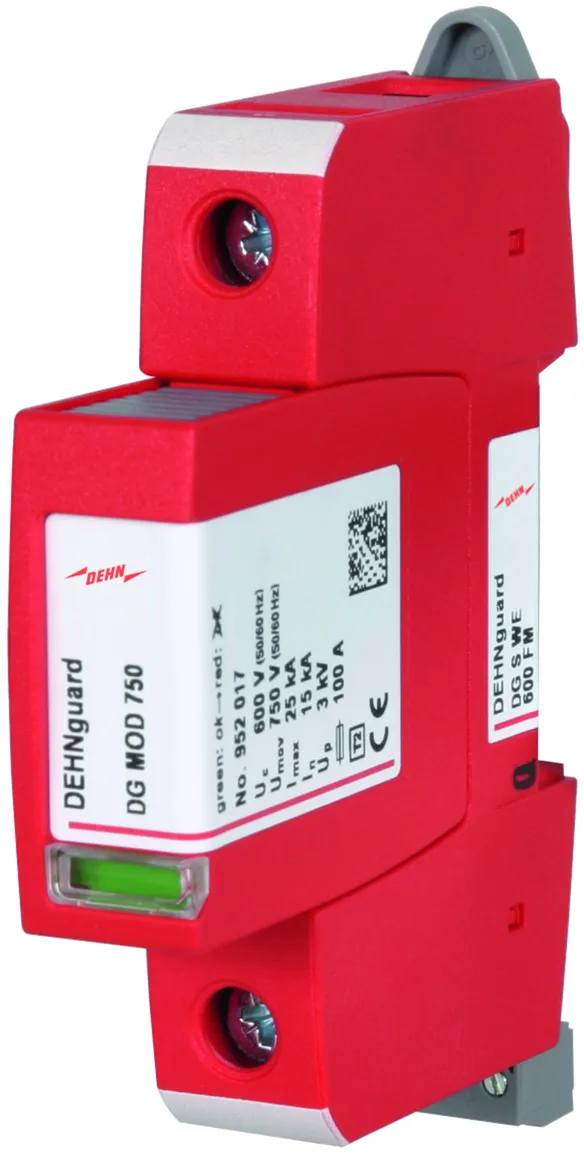

Overspændingsafleder DEHNguard S WE 600 FM
Enpolet, modulær, stikbar overspændingsafleder
Bredde 1TE, fejlvisning
med fjernmeldekontakt
afleder type 2 iht. EN 61643-11
Maks. driftsspænding 600 V AC/600 V DC
Nominel Varistor-spænding: 750 V AC
Beskyttelsesniveau: <= 3 kV
Nominel afledningsstrøm 15 kA
Kortslutningsbæreevne: 50 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG S WE 600 FM
artikelnr.: 952097
eller tilsvarende

Certificater

Teksniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	600 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	25 kA
Restspænding (U_P )	≤ 3 kV
Max. overstrømsbeskyttelse på netsiden	100 A gG
Godkendelser	KEMA, UL, CSA
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	480 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	600 V (50 / 60 Hz)
Varistorspænding AC (U_mov )	750 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	25 kA
Restspænding (U_P )	≤ 3 kV
Restspænding ved 5 kA (U_P )	≤ 2,5 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse på netsiden	100 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	900 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) (U_T) – karakteristik	915 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	1 modul(er), DIN 43880
Godkendelser	KEMA, UL, CSA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet

Produkt 952097 blev tilføjet til notesblok.

Gå til notesblok

Produkt 952097 blev lagt I kurven.

Gå til webshoppen

DEHNguard S

DEHNguard S ...

artikelnr. 952078 DG S 48

Du er ikke autoriseret til at downloade 952070.stp

Du er ikke autoriseret til at downloade 952070.igs

Du er ikke autoriseret til at downloade 952070.jt

Du er ikke autoriseret til at downloade 952070.dwg

Du er ikke autoriseret til at downloade 952070m_E.dxf

Du er ikke autoriseret til at downloade DEHN.952078.wspak

Du er ikke autoriseret til at downloade DEHN.952078.edz

Produkt 952078 blev tilføjet til notesblok.

Produkt 952078 blev lagt I kurven.

artikelnr. 952071 DG S 75

Du er ikke autoriseret til at downloade 952070.stp

Du er ikke autoriseret til at downloade 952070.igs

Du er ikke autoriseret til at downloade 952070.jt

Du er ikke autoriseret til at downloade 952070.dwg

Du er ikke autoriseret til at downloade 952070m_E.dxf

Du er ikke autoriseret til at downloade DEHN.952071.wspak

Du er ikke autoriseret til at downloade DEHN.952071.edz

Produkt 952071 blev tilføjet til notesblok.

Produkt 952071 blev lagt I kurven.

artikelnr. 952072 DG S 150

Du er ikke autoriseret til at downloade 952070.stp

Du er ikke autoriseret til at downloade 952070.igs

Du er ikke autoriseret til at downloade 952070.jt

Du er ikke autoriseret til at downloade 952070.dwg

Du er ikke autoriseret til at downloade 952070m_E.dxf

Du er ikke autoriseret til at downloade DEHN.952072.wspak

Du er ikke autoriseret til at downloade DEHN.952072.edz

Produkt 952072 blev tilføjet til notesblok.

Produkt 952072 blev lagt I kurven.

artikelnr. 952070 DG S 275

Du er ikke autoriseret til at downloade 952070.stp

Du er ikke autoriseret til at downloade 952070.igs

Du er ikke autoriseret til at downloade 952070.jt

Du er ikke autoriseret til at downloade 952070.dwg

Du er ikke autoriseret til at downloade 952070m_E.dxf

Du er ikke autoriseret til at downloade DEHN.952070.wspak

Du er ikke autoriseret til at downloade 952070_eplan.zip

Produkt 952070 blev tilføjet til notesblok.

Produkt 952070 blev lagt I kurven.

artikelnr. 952073 DG S 320

Du er ikke autoriseret til at downloade 952070.stp

Du er ikke autoriseret til at downloade 952070.igs

Du er ikke autoriseret til at downloade 952070.jt

Du er ikke autoriseret til at downloade 952070.dwg

Du er ikke autoriseret til at downloade 952070m_E.dxf

Du er ikke autoriseret til at downloade DEHN.952073.wspak

Du er ikke autoriseret til at downloade DEHN.952073.edz

Produkt 952073 blev tilføjet til notesblok.

Produkt 952073 blev lagt I kurven.

artikelnr. 952074 DG S 385

Du er ikke autoriseret til at downloade 952070.stp

Du er ikke autoriseret til at downloade 952070.igs

Du er ikke autoriseret til at downloade 952070.jt

Du er ikke autoriseret til at downloade 952070.dwg

Du er ikke autoriseret til at downloade 952070m_E.dxf

Du er ikke autoriseret til at downloade DEHN.952074.wspak

Du er ikke autoriseret til at downloade DEHN.952074.edz

Produkt 952074 blev tilføjet til notesblok.

Produkt 952074 blev lagt I kurven.

artikelnr. 952075 DG S 440

Du er ikke autoriseret til at downloade 952070.stp

Du er ikke autoriseret til at downloade 952070.igs

Du er ikke autoriseret til at downloade 952070.jt

Du er ikke autoriseret til at downloade 952070.dwg

Du er ikke autoriseret til at downloade 952070m_E.dxf

Du er ikke autoriseret til at downloade DEHN.952075.wspak

Du er ikke autoriseret til at downloade DEHN.952075.edz

Produkt 952075 blev tilføjet til notesblok.

Produkt 952075 blev lagt I kurven.

artikelnr. 952076 DG S 600

Du er ikke autoriseret til at downloade 952070.stp

Du er ikke autoriseret til at downloade 952070.igs

Du er ikke autoriseret til at downloade 952070.jt

Du er ikke autoriseret til at downloade 952070.dwg

Du er ikke autoriseret til at downloade 952070m_E.dxf

Du er ikke autoriseret til at downloade DEHN.952076.wspak

Du er ikke autoriseret til at downloade DEHN.952076.edz
