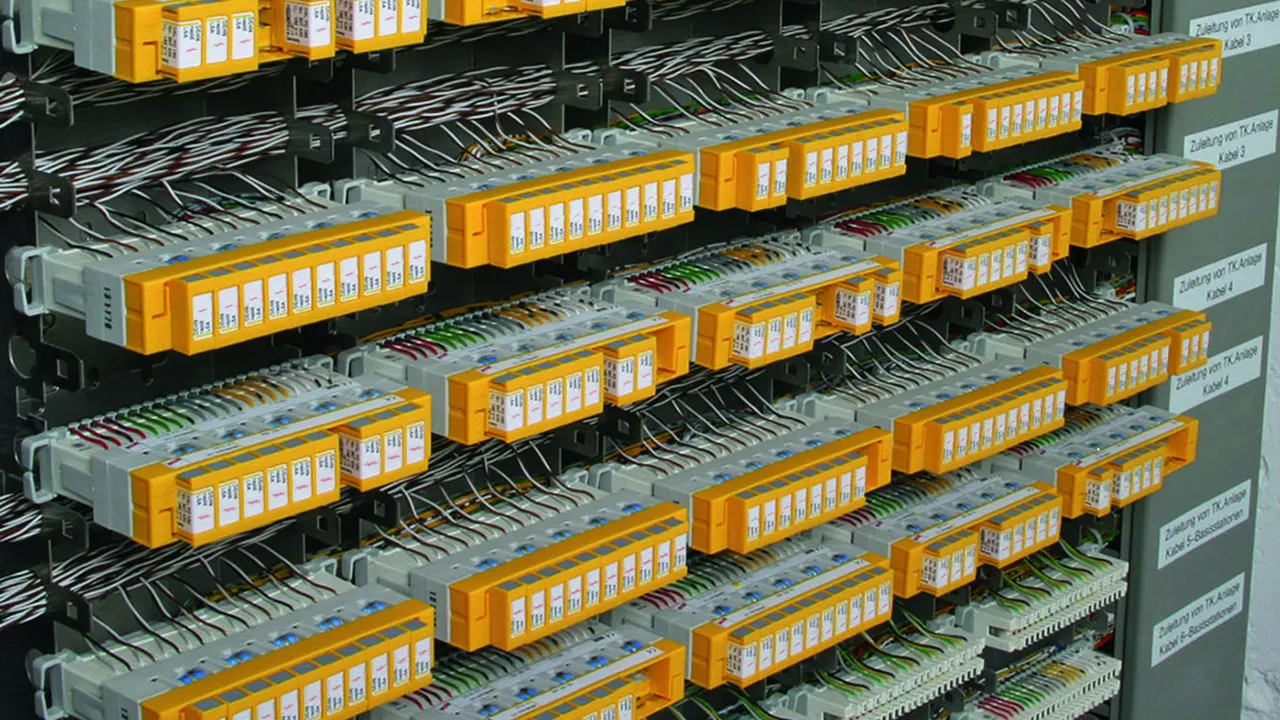

DEHNrapid LSA – lynstrøms- / overspændingsafleder

Variabel beskyttelse af 1 til 10 lederpar i LSA-systemer af 2/10-serien
LSA-skillelistefunktion indbygget i lynstrømsaflederen muliggør beskyttet afprøvning, adskillelse og måling

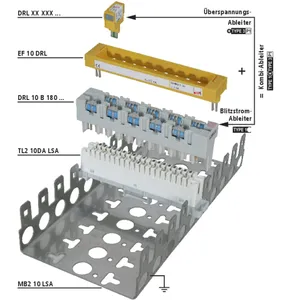

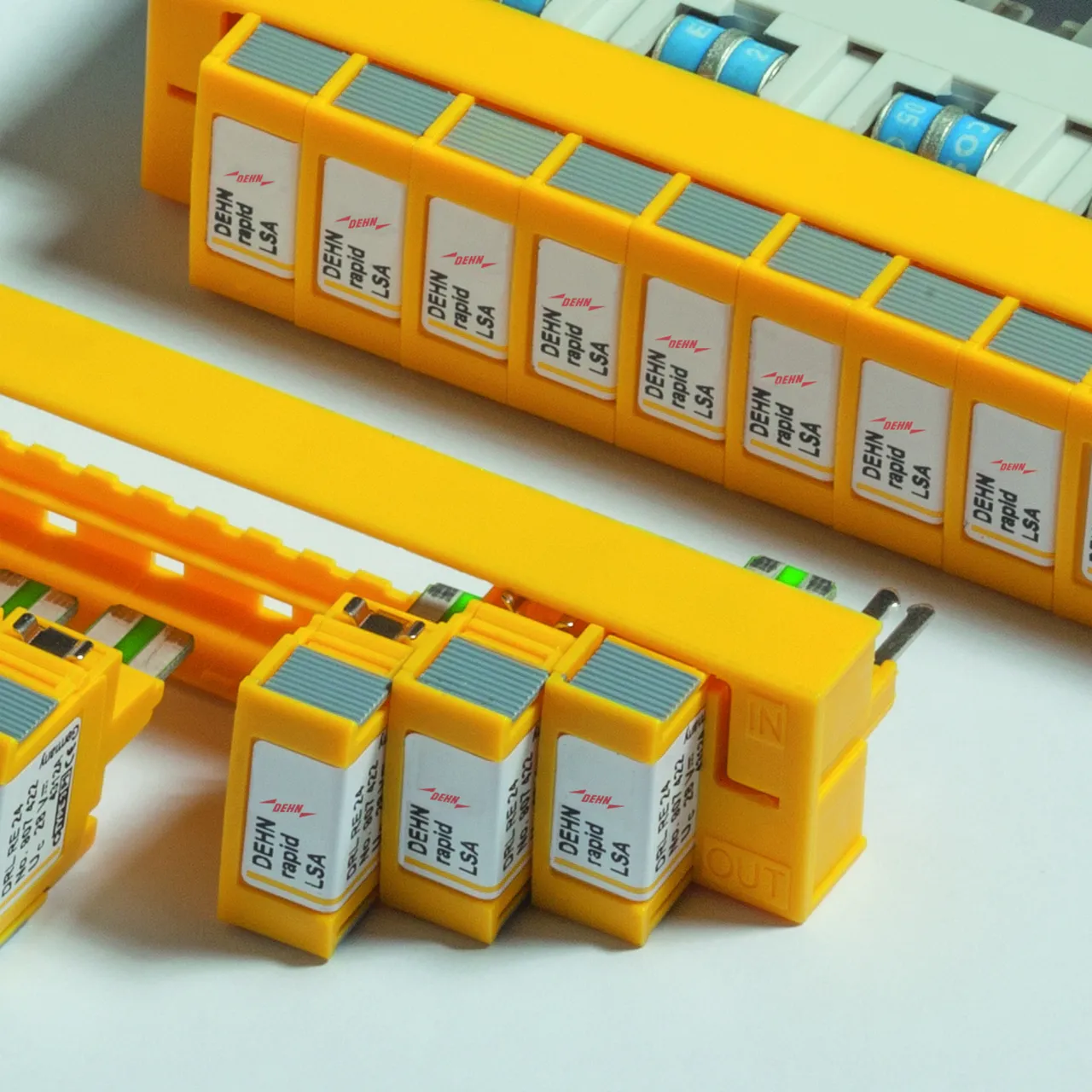

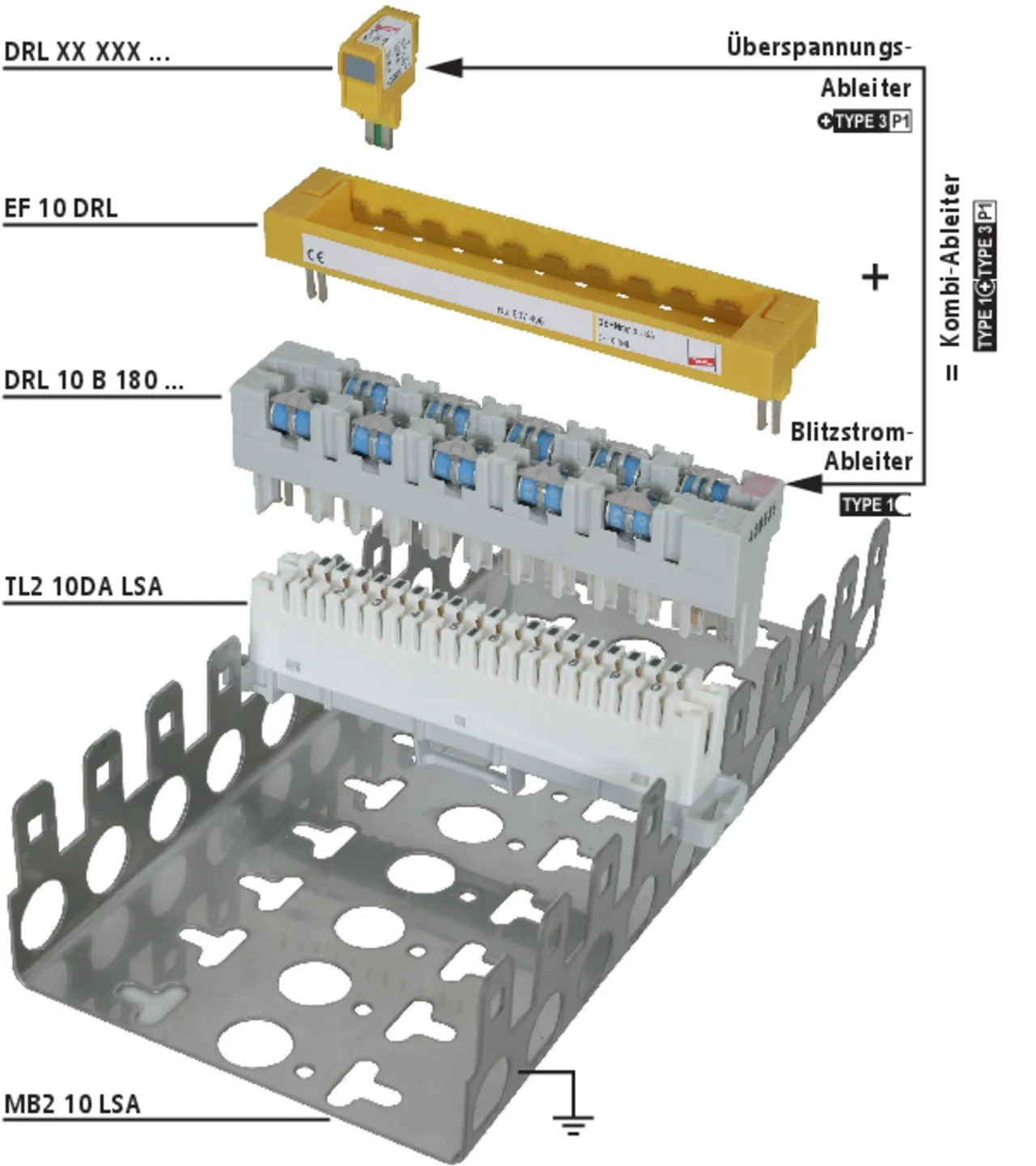

Modulære systemer af lynstrøms- og overspændingsafledere kan kombineres til en kombiafleder

Details

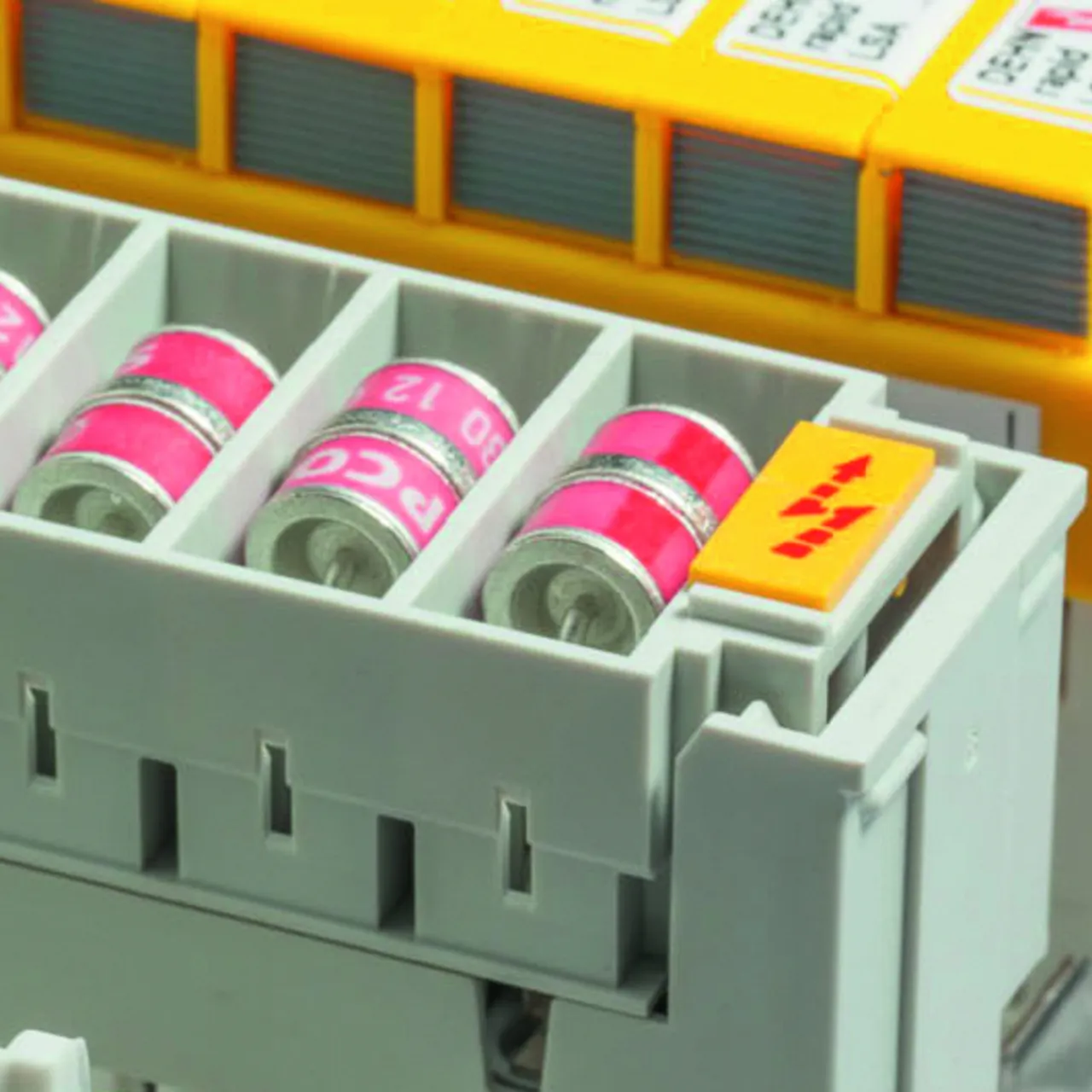

Lynstrømsbærende stikmagasin med gasgnistgab, visuel fejlindikator og "fail-safe"-funktion kan tilvælges.

lorem ipsum — Lynstrømsbærende stikmagasin med gasgnistgab, visuel fejlindikator og "fail-safe"-funktion kan tilvælges.

Kombineret lynstrøms- og overspændingsafleder til LSA-tilslutningsliste.

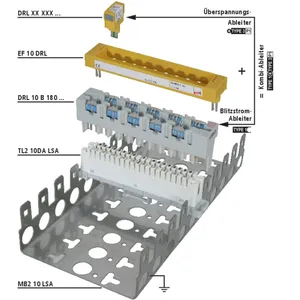

Modulært design bestående af et stikmagasin med gasgnistgab, jordingsramme og anvendelsesspecifikke afledermoduler.

Anvendelsesspecifikt overspændingsafledermodul til beskyttelse af tilsluttet udstyr.

Stikbare overspændingsafledere i form af beskyttelsesmagasiner til montage i tilslutnings- eller skillelister.

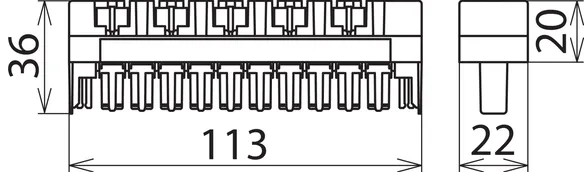

DRL 10 B

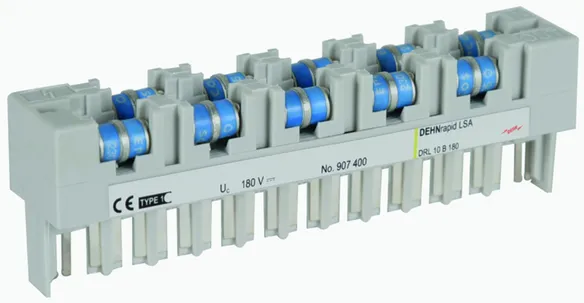

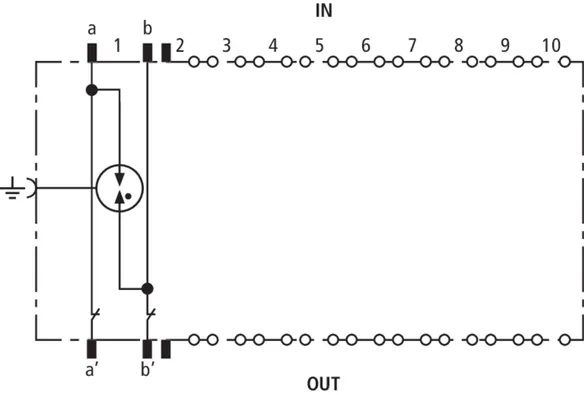

Lynstrømsbærende DRL-stikmagasin til 10 lederpar med 3-polet gasgnistgab til næsten alle anvendelser. Kan udvides til en kombiafleder ved hjælp af et DRL-beskyttelsesstik. Den indbyggede skillelistekontakt muliggør afprøvning, adskillelse og patchning uden at fjerne beskyttelsen.

1 produkt

artikelnr. 907400 DRL 10 B 180

GTIN 4013364107557, CCT (EU): 85363010, Bruttovægt: 69.90 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

Max. driftsspænding DC: 180 V
Mærkestrøm: 0,4 A

fabrikat: DEHN
Type: DRL 10 B 180
artikelnr.: 907400
eller tilsvarende

Certificater

Teksniske data

Aflederklasse	G
Max. driftsspænding DC (U_C )	180 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	≤ 0,005 ohm
Stikbar i	LSA-skilleliste 2/10

Aflederklasse	G
Mærkespænding (U_N )	180 V
Max. driftsspænding DC (U_C )	180 V
Max. driftsspænding AC (U_C )	127 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_imp D1 (U_P )	≤ 500 V
Restspænding leder-PG ved I_imp D1 (U_P )	≤ 500 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 500 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 450 V
Serieimpedans per leder	≤ 0,005 ohm
Kapacitet leder-leder (C)	≤ 5 pF
Kapacitet leder-PG (C)	≤ 5 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 10
Stikbar i	LSA-skilleliste 2/10
Jording via	Montageramme
Kapslingmateriale	Polyamid PA 6,6
Farve	Grå
Prøvestandarder	IEC 61643-21 / EN 61643-21

Produkt 907400 blev tilføjet til notesblok.

Gå til notesblok

Produkt 907400 blev lagt I kurven.

Gå til webshoppen

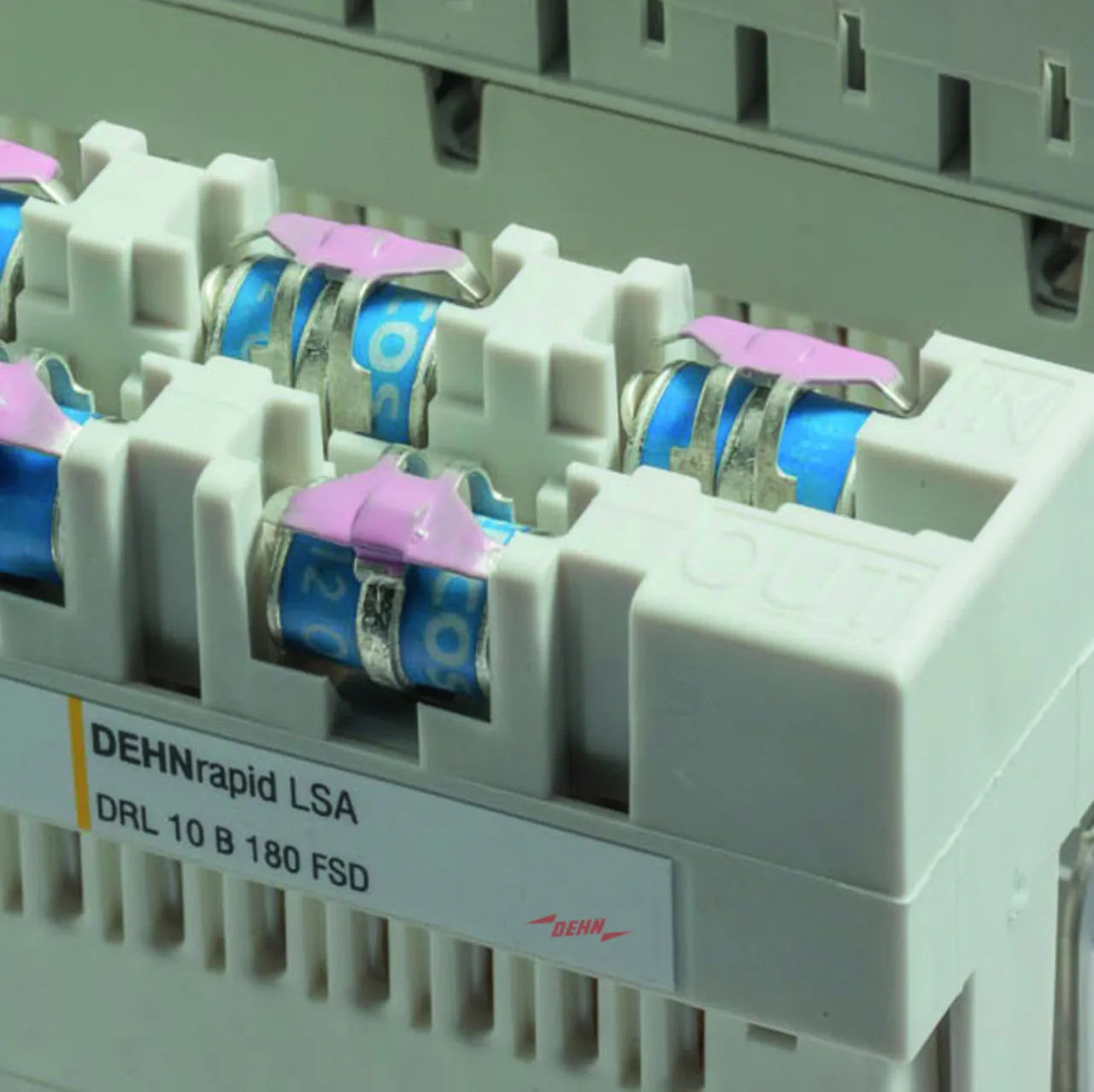

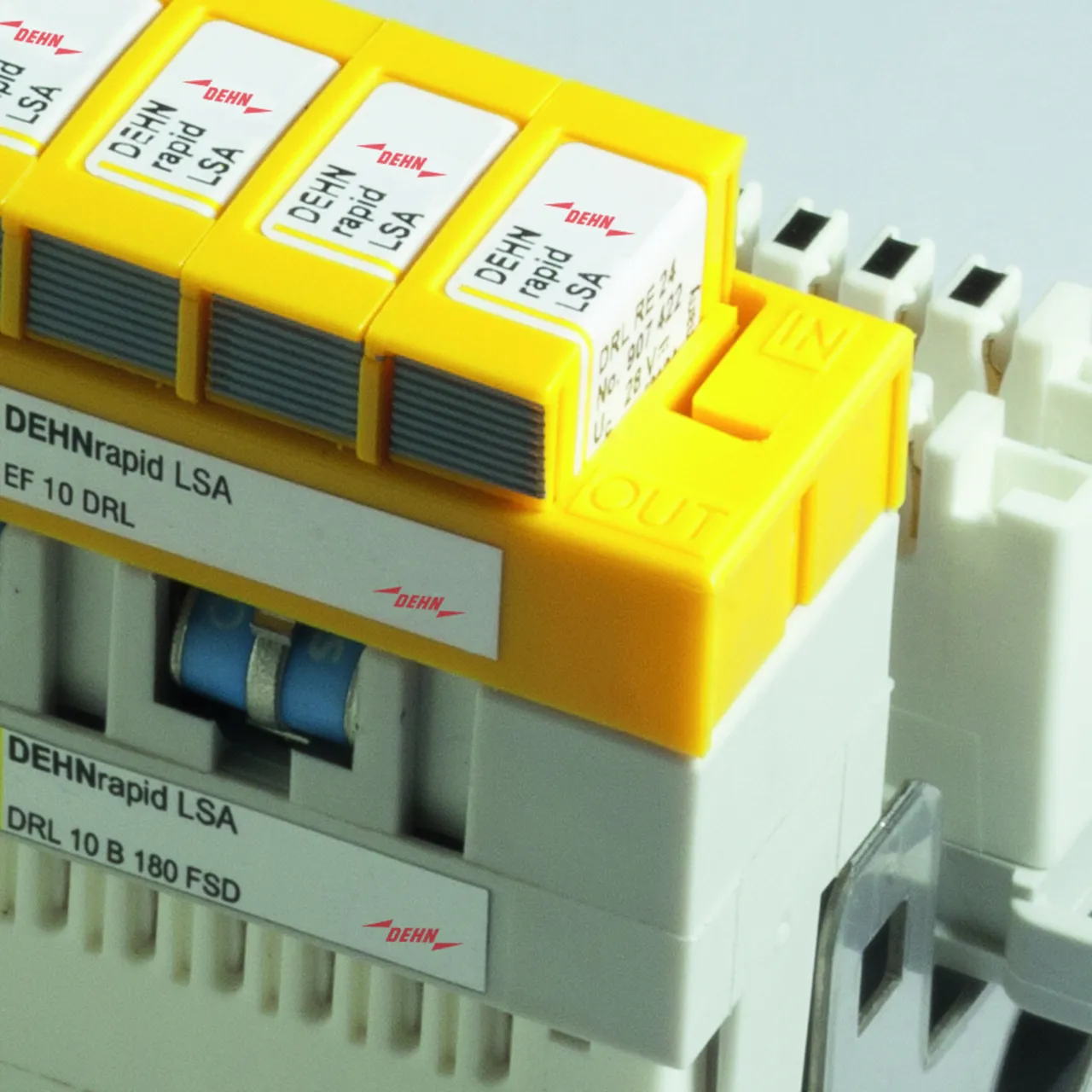

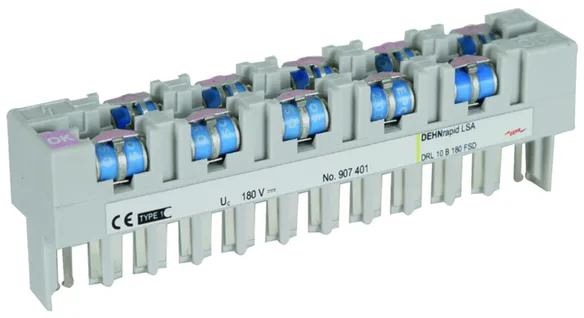

DRL 10 B FSD

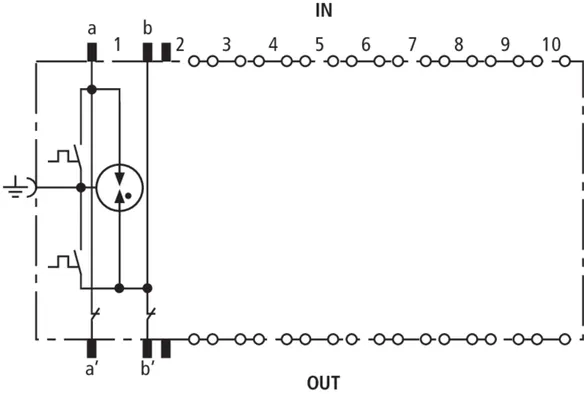

Lynstrømsbærende DRL-stikmagasin til 10 lederpar til næsten alle anvendelser. Kan udvides til en kombiafleder ved hjælp af et DRL-beskyttelsesstik. Den indbyggede skillelistekontakt muliggør afprøvning, adskillelse og patchning uden at fjerne beskyttelsen. Det 3-polede gasgnistgab har "fail-safe"-funktion med visuel fejlindikation.

1 produkt

artikelnr. 907401 DRL 10 B 180 FSD

GTIN 4013364107564, CCT (EU): 85363010, Bruttovægt: 74.30 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

Max. driftsspænding DC: 180 V
Mærkestrøm: 0,4 A

fabrikat: DEHN
Type: DRL 10 B 180 FSD
artikelnr.: 907401
eller tilsvarende

Certificater

Teksniske data

Aflederklasse	G
Fejlvisning	Visuel, farveskift
Max. driftsspænding DC (U_C )	180 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	≤ 0,005 ohms
Stikbar i	LSA-skilleliste 2/10

Aflederklasse	G
Fejlvisning	Visuel, farveskift
Mærkespænding (U_N )	180 V
Max. driftsspænding DC (U_C )	180 V
Max. driftsspænding AC (U_C )	127 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_imp D1 (U_P )	≤ 500 V
Restspænding leder-PG ved I_imp D1 (U_P )	≤ 500 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 500 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 450 V
Serieimpedans per leder	≤ 0,005 ohms
Kapacitet leder-leder (C)	≤ 5 pF
Kapacitet leder-PG (C)	≤ 5 pF
Fail-safe-funktion	Gasgnistgab med fjederkontakt
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 10
Stikbar i	LSA-skilleliste 2/10
Jording via	Montageramme
Kapslingmateriale	Polyamid PA 6,6
Farve	Grå
Prøvestandarder	IEC 61643-21 / EN 61643-21

Produkt 907401 blev tilføjet til notesblok.

Gå til notesblok

Produkt 907401 blev lagt I kurven.

Gå til webshoppen

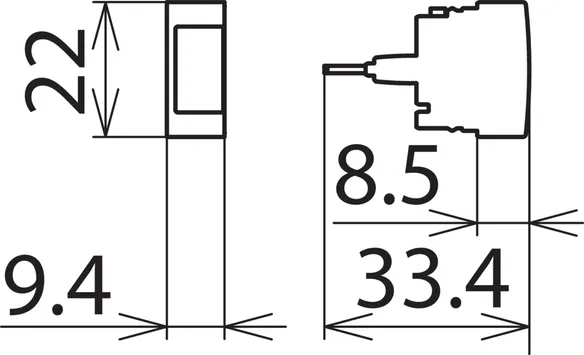

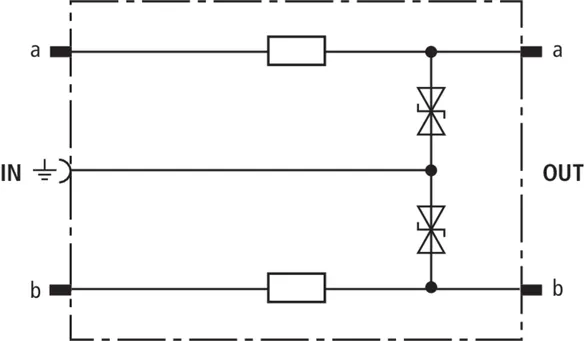

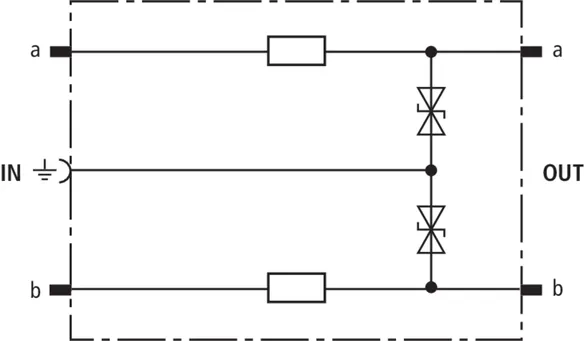

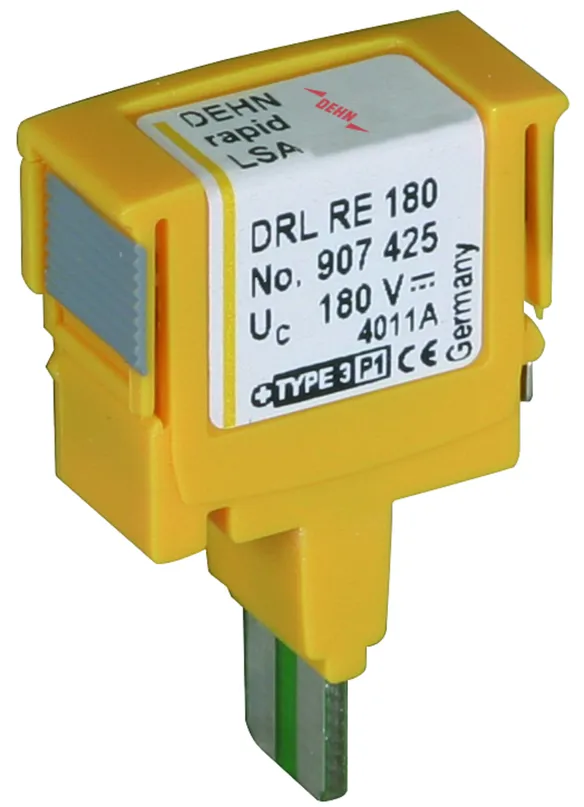

DRL RE

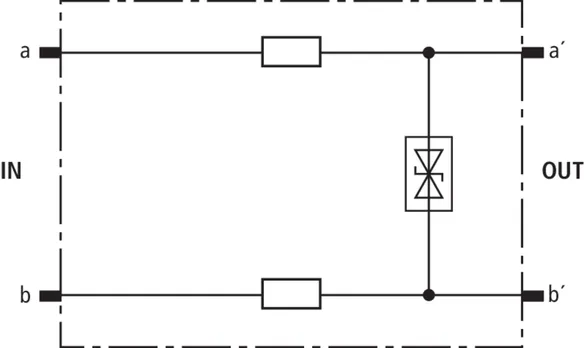

Beskyttelsesstik (et lederpar), energetisk koordinerbar med DRL-stikmagasin til brug som 1-faset beskyttelse af tilsluttet udstyr med afkoblingsimpedans. Særligt egnet til signalkredse med fælles referencepotentiale. Jording via EF 10 DRL. Kun til skillelister eller DRL-stikmagasiner.

5 produkter

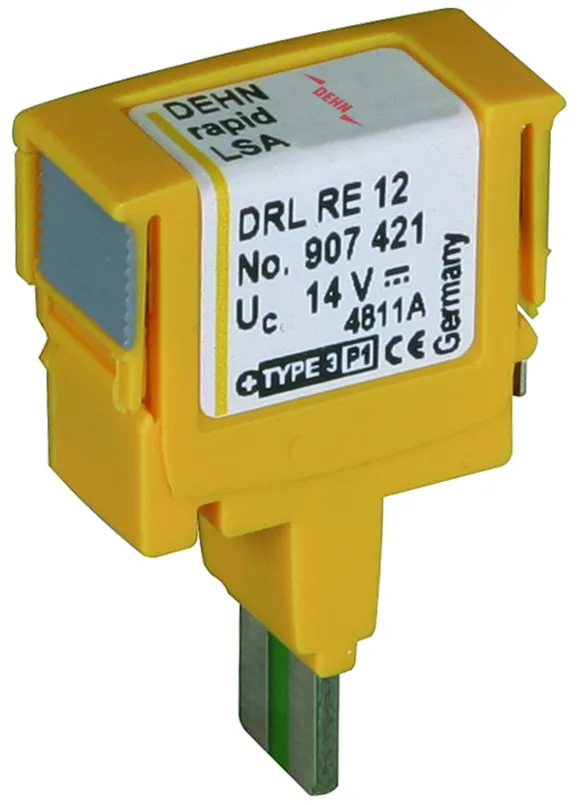

artikelnr. 907421 DRL RE 12

GTIN 4013364107618, CCT (EU): 85363010, Bruttovægt: 5.40 g, VPE: 10.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

Max. driftsspænding DC: 14 V
Mærkestrøm: 0,4 A

fabrikat: DEHN
Type: DRL RE 12
artikelnr.: 907421
eller tilsvarende

Certificater

Teksniske data

Aflederklasse	O
Max. driftsspænding DC (U_C )	14 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
Serieimpedans per leder	4,7 ohm
Grænsefrekvens leder-PG (f_G )	2,7 MHz
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B ... stikmagasin

Aflederklasse	O
Mærkespænding (U_N )	12 V
Max. driftsspænding DC (U_C )	14 V
Max. driftsspænding AC (U_C )	9,5 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder i kombination med DRL 10 B... (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder i kombination med DRL 10 B... (I_n )	5 kA
C1 mærkeafledestødstrøm (8/20 µs) per leder uden DRL 10 B... (I_n )	0,5 kA
Restspænding leder-PG ved I_impD1 i kombination med DRL 10 B... (U_P )	≤ 45 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 36 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 19 V
Serieimpedans per leder	4,7 ohm
Grænsefrekvens leder-PG (f_G )	2,7 MHz
Kapacitet leder-leder (C)	≤ 1 nF
Kapacitet leder-PG (C)	≤ 2 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B ... stikmagasin
Jording via	Jordingsramme
Kapslingmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21

Produkt 907421 blev tilføjet til notesblok.

Gå til notesblok

Produkt 907421 blev lagt I kurven.

Gå til webshoppen

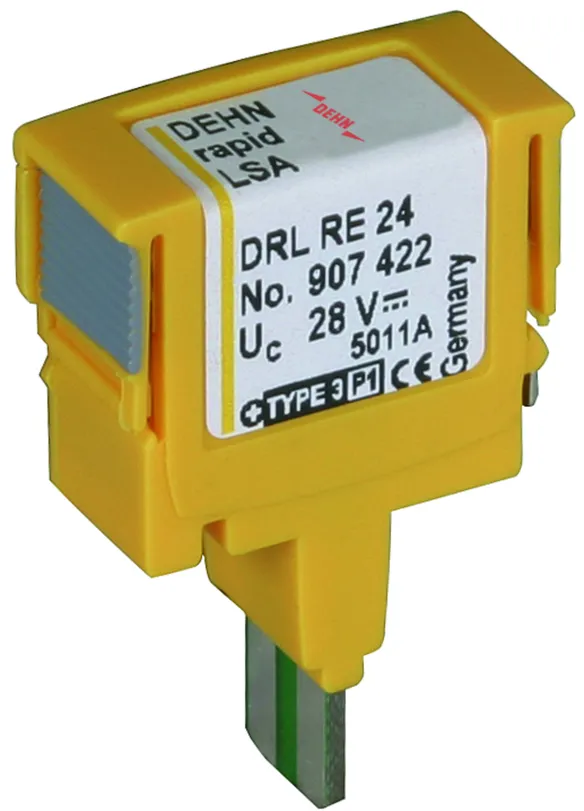

artikelnr. 907422 DRL RE 24

GTIN 4013364107625, CCT (EU): 85363010, Bruttovægt: 5.40 g, VPE: 10.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

Max. driftsspænding DC: 28 V
Mærkestrøm: 0,4 A

fabrikat: DEHN
Type: DRL RE 24
artikelnr.: 907422
eller tilsvarende

Certificater

Teksniske data

Aflederklasse	O
Max. driftsspænding DC (U_C )	28 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
Serieimpedans per leder	4,7 ohm
Grænsefrekvens leder-PG (f_G )	4,5 MHz
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin

Aflederklasse	O
Mærkespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	28 V
Max. driftsspænding AC (U_C )	19,5 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder i kombination med DRL 10 B... (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder i kombination med DRL 10 B... (I_n )	5 kA
C1 mærkeafledestødstrøm (8/20 µs) per leder uden DRL 10 B... (I_n )	0,5 kA
Restspænding leder-PG ved I_impD1 i kombination med DRL 10 B... (U_P )	≤ 65 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 72 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 38 V
Serieimpedans per leder	4,7 ohm
Grænsefrekvens leder-PG (f_G )	4,5 MHz
Kapacitet leder-leder (C)	≤ 0,55 pF
Kapacitet leder-PG (C)	≤ 1,1 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin
Jording via	Jordingsramme
Kapslingmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21

Produkt 907422 blev tilføjet til notesblok.

Gå til notesblok

Produkt 907422 blev lagt I kurven.

Gå til webshoppen

artikelnr. 907423 DRL RE 48

GTIN 4013364107632, CCT (EU): 85363010, Bruttovægt: 5.40 g, VPE: 10.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

Max. driftsspænding DC: 54 V
Mærkestrøm: 0,4 A

fabrikat: DEHN
Type: DRL RE 48
artikelnr.: 907423
eller tilsvarende

Certificater

Teksniske data

Aflederklasse	O
Max. driftsspænding DC (U_C )	54 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
Serieimpedans per leder	6,8 ohm
Grænsefrekvens leder-PG (f_G )	7,35 MHz
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin

Aflederklasse	O
Mærkespænding (U_N )	48 V
Max. driftsspænding DC (U_C )	54 V
Max. driftsspænding AC (U_C )	38 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder i kombination med DRL 10 B... (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder i kombination med DRL 10 B... (I_n )	5 kA
C1 mærkeafledestødstrøm (8/20 µs) per leder uden DRL 10 B... (I_n )	0,25 kA
Restspænding leder-PG ved I_impD1 i kombination med DRL 10 B... (U_P )	≤ 95 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 135 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 70 V
Serieimpedans per leder	6,8 ohm
Grænsefrekvens leder-PG (f_G )	7,35 MHz
Kapacitet leder-leder (C)	≤ 350 pF
Kapacitet leder-PG (C)	≤ 700 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin
Jording via	Jordingsramme
Kapslingmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21

Produkt 907423 blev tilføjet til notesblok.

Gå til notesblok

Produkt 907423 blev lagt I kurven.

Gå til webshoppen

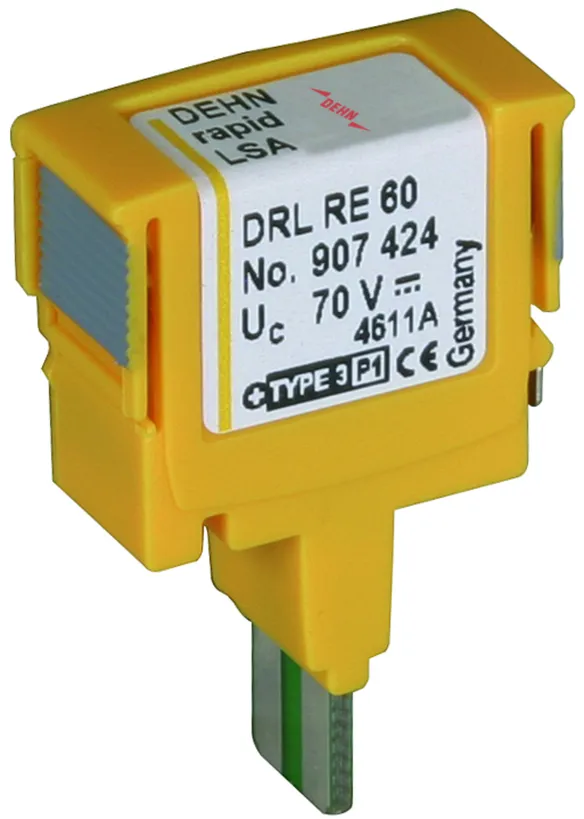

artikelnr. 907424 DRL RE 60

GTIN 4013364107649, CCT (EU): 85363010, Bruttovægt: 5.40 g, VPE: 10.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

Max. driftsspænding DC: 70 V
Mærkestrøm: 0,4 A

fabrikat: DEHN
Type: DRL RE 60
artikelnr.: 907424
eller tilsvarende

Certificater

Teksniske data

Aflederklasse	O
Max. driftsspænding DC (U_C )	70 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
Serieimpedans per leder	6,8 ohm
Grænsefrekvens leder-PG (f_G )	10,5 MHz
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin

Aflederklasse	O
Mærkespænding (U_N )	60 V
Max. driftsspænding DC (U_C )	70 V
Max. driftsspænding AC (U_C )	49,5 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder i kombination med DRL 10 B... (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder i kombination med DRL 10 B... (I_n )	5 kA
C1 mærkeafledestødstrøm (8/20 µs) per leder uden DRL 10 B... (I_n )	0,25 kA
Restspænding leder-PG ved I_impD1 i kombination med DRL 10 B... (U_P )	≤ 115 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 185 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 95 V
Serieimpedans per leder	6,8 ohm
Grænsefrekvens leder-PG (f_G )	10,5 MHz
Kapacitet leder-leder (C)	≤ 250 pF
Kapacitet leder-PG (C)	≤ 500 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin
Jording via	Jordingsramme
Kapslingmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21

Produkt 907424 blev tilføjet til notesblok.

Gå til notesblok

Produkt 907424 blev lagt I kurven.

Gå til webshoppen

artikelnr. 907425 DRL RE 180

GTIN 4013364107656, CCT (EU): 85363010, Bruttovægt: 5.40 g, VPE: 10.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

Max. driftsspænding DC: 180 V
Mærkestrøm: 0,1 A

fabrikat: DEHN
Type: DRL RE 180
artikelnr.: 907425
eller tilsvarende

Certificater

Teksniske data

Aflederklasse	O
Max. driftsspænding DC (U_C )	180 V
Mærkestrøm (I_L )	0,1 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
Serieimpedans per leder	4,7 ohm
Grænsefrekvens leder-PG (f_G )	42 MHz
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin

Aflederklasse	O
Mærkespænding (U_N )	180 V
Max. driftsspænding DC (U_C )	180 V
Max. driftsspænding AC (U_C )	127 V
Mærkestrøm (I_L )	0,1 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder i kombination med DRL 10 B... (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder i kombination med DRL 10 B... (I_n )	5 kA
C1 mærkeafledestødstrøm (8/20 µs) per leder uden DRL 10 B... (I_n )	0,5 kA
Restspænding leder-PG ved I_impD1 i kombination med DRL 10 B... (U_P )	≤ 280 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 500 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 270 V
Serieimpedans per leder	4,7 ohm
Grænsefrekvens leder-PG (f_G )	42 MHz
Kapacitet leder-leder (C)	≤ 50 pF
Kapacitet leder-PG (C)	≤ 80 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin
Jording via	Jordingsramme
Kapslingmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21

Produkt 907425 blev tilføjet til notesblok.

Gå til notesblok

Produkt 907425 blev lagt I kurven.

Gå til webshoppen

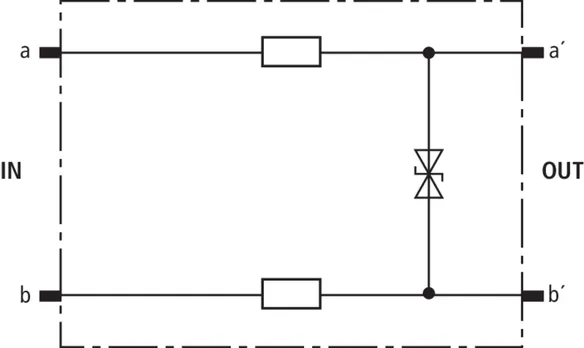

DRL RD

Beskyttelsesstik (et lederpar), energetisk koordinerbar med DRL-stikmagasin til brug som 1-faset beskyttelse af tilsluttet udstyr. Lav differential mode-restspænding i balancerede snitflader. Til montage i EF 10 DRL. Det anbefales kun at installere stikket i kombination med DRL-stikmagasin.

5 produkter

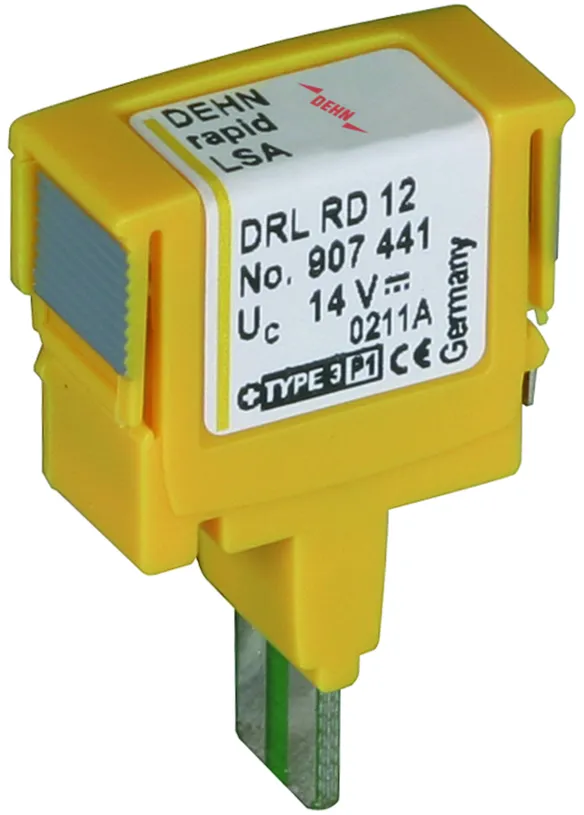

artikelnr. 907441 DRL RD 12

GTIN 4013364107694, CCT (EU): 85363010, Bruttovægt: 5.40 g, VPE: 10.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

Max. driftsspænding DC: 14 V
Mærkestrøm: 0,4 A

fabrikat: DEHN
Type: DRL RD 12
artikelnr.: 907441
eller tilsvarende

Certificater

Teksniske data

Aflederklasse	O
Max. driftsspænding DC (U_C )	14 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
Serieimpedans per leder	2,2 ohm
Grænsefrekvens leder-leder (f_G )	2,7 MHz
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin

Aflederklasse	O
Mærkespænding (U_N )	12 V
Max. driftsspænding DC (U_C )	14 V
Max. driftsspænding AC (U_C )	9,5 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder i kombination med DRL 10 B... (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder i kombination med DRL 10 B... (I_n )	5 kA
C1 mærkeafledestødstrøm (8/20 µs) per leder uden DRL 10 B... (I_n )	0,5 kA
Restspænding leder-PG ved I_impD1 i kombination med DRL 10 B... (U_P )	≤ 500 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 18 V
Serieimpedans per leder	2,2 ohm
Grænsefrekvens leder-leder (f_G )	2,7 MHz
Kapacitet leder-leder (C)	≤ 2,0 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin
Kapslingmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21

Produkt 907441 blev tilføjet til notesblok.

Gå til notesblok

Produkt 907441 blev lagt I kurven.

Gå til webshoppen

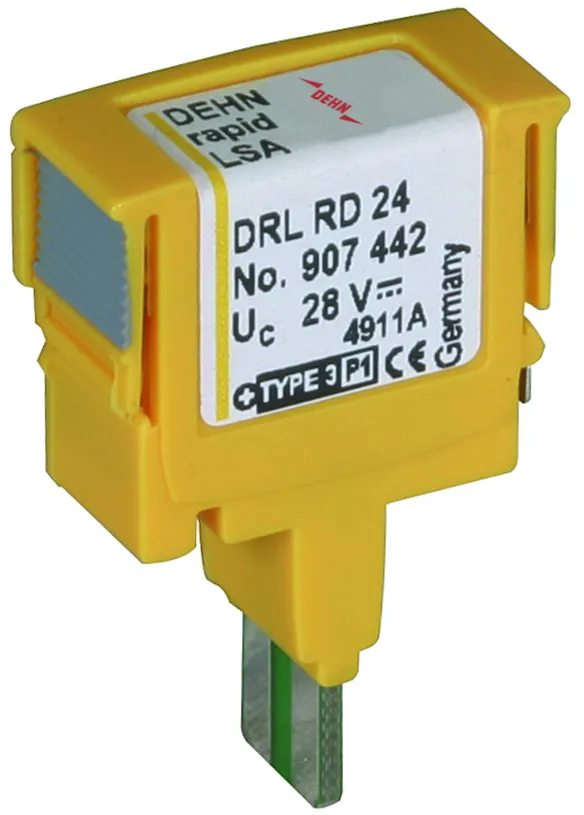

artikelnr. 907442 DRL RD 24

GTIN 4013364107700, CCT (EU): 85363010, Bruttovægt: 5.40 g, VPE: 10.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

Max. driftsspænding DC: 28 V
Mærkestrøm: 0,4 A

fabrikat: DEHN
Type: DRL RD 24
artikelnr.: 907442
eller tilsvarende

Certificater

Teksniske data

Aflederklasse	O
Max. driftsspænding DC (U_C )	28 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
Serieimpedans per leder	2,2 ohm
Grænsefrekvens leder-leder (f_G )	5,4 MHz
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin

Aflederklasse	O
Mærkespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	28 V
Max. driftsspænding AC (U_C )	19,5 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder i kombination med DRL 10 B... (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder i kombination med DRL 10 B... (I_n )	5 kA
C1 mærkeafledestødstrøm (8/20 µs) per leder uden DRL 10 B... (I_n )	0,5 kA
Restspænding leder-PG ved I_impD1 i kombination med DRL 10 B... (U_P )	≤ 500 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 36 V
Serieimpedans per leder	2,2 ohm
Grænsefrekvens leder-leder (f_G )	5,4 MHz
Kapacitet leder-leder (C)	≤ 1,1 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20 (stikket)
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin
Kapslingmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21

Produkt 907442 blev tilføjet til notesblok.

Gå til notesblok

Produkt 907442 blev lagt I kurven.

Gå til webshoppen

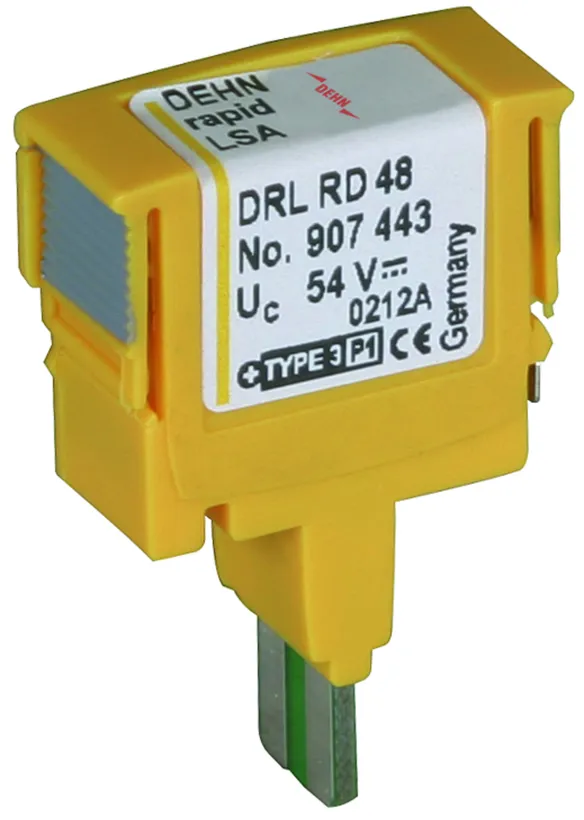

artikelnr. 907443 DRL RD 48

GTIN 4013364107717, CCT (EU): 85363010, Bruttovægt: 5.40 g, VPE: 10.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

Max. driftsspænding DC: 54 V
Mærkestrøm: 0,4 A

fabrikat: DEHN
Type: DRL RD 48
artikelnr.: 907443
eller tilsvarende

Certificater

Teksniske data

Aflederklasse	O
Max. driftsspænding DC (U_C )	54 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
Serieimpedans per leder	4,7 ohm
Grænsefrekvens leder-leder (f_G )	7,8 MHz
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin

Aflederklasse	O
Mærkespænding (U_N )	48 V
Max. driftsspænding DC (U_C )	54 V
Max. driftsspænding AC (U_C )	38 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder i kombination med DRL 10 B... (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder i kombination med DRL 10 B... (I_n )	5 kA
C1 mærkeafledestødstrøm (8/20 µs) per leder uden DRL 10 B... (I_n )	0,25 kA
Restspænding leder-PG ved I_impD1 i kombination med DRL 10 B... (U_P )	≤ 500 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 70 V
Serieimpedans per leder	4,7 ohm
Grænsefrekvens leder-leder (f_G )	7,8 MHz
Kapacitet leder-leder (C)	≤ 700 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin
Kapslingmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21

Produkt 907443 blev tilføjet til notesblok.

Gå til notesblok

Produkt 907443 blev lagt I kurven.

Gå til webshoppen

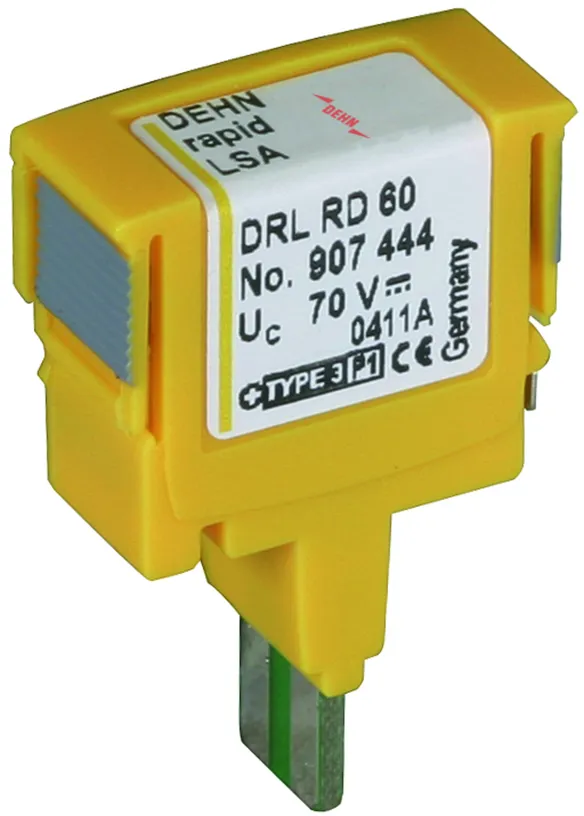

artikelnr. 907444 DRL RD 60

GTIN 4013364107724, CCT (EU): 85363010, Bruttovægt: 5.40 g, VPE: 10.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

Max. driftsspænding DC: 70 V
Mærkestrøm: 0,4 A

fabrikat: DEHN
Type: DRL RD 60
artikelnr.: 907444
eller tilsvarende

Certificater

Teksniske data

Aflederklasse	O
Max. driftsspænding DC (U_C )	70 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
Serieimpedans per leder	4,7 ohm
Grænsefrekvens leder-leder (f_G )	11 MHz
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin

Aflederklasse	O
Mærkespænding (U_N )	60 V
Max. driftsspænding DC (U_C )	70 V
Max. driftsspænding AC (U_C )	49,5 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder i kombination med DRL 10 B... (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder i kombination med DRL 10 B... (I_n )	5 kA
C1 mærkeafledestødstrøm (8/20 µs) per leder uden DRL 10 B... (I_n )	0,25 kA
Restspænding leder-PG ved I_impD1 i kombination med DRL 10 B... (U_P )	≤ 500 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 95 V
Serieimpedans per leder	4,7 ohm
Grænsefrekvens leder-leder (f_G )	11 MHz
Kapacitet leder-leder (C)	≤ 500 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin
Kapslingmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21

Produkt 907444 blev tilføjet til notesblok.

Gå til notesblok

Produkt 907444 blev lagt I kurven.

Gå til webshoppen

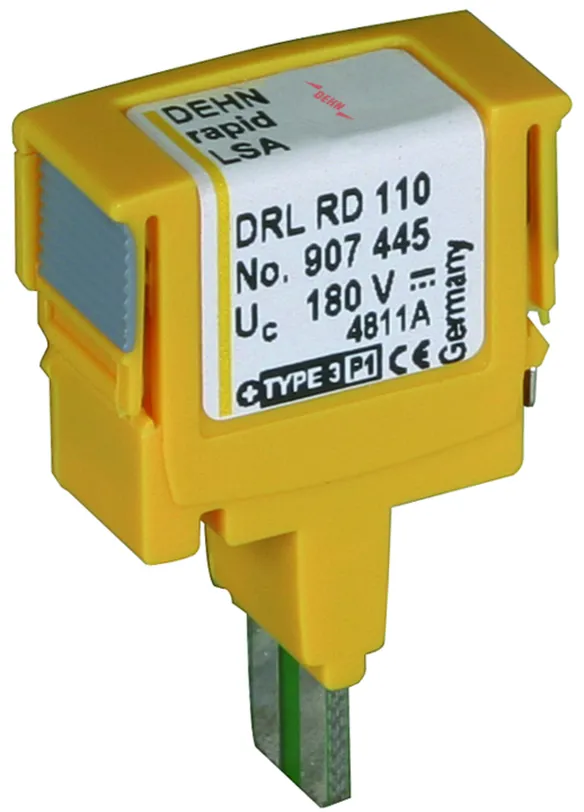

artikelnr. 907445 DRL RD 110

GTIN 4013364118461, CCT (EU): 85363010, Bruttovægt: 3.30 g, VPE: 10.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

Max. driftsspænding DC: 180 V
Mærkestrøm: 0,4 A

fabrikat: DEHN
Type: DRL RD 110
artikelnr.: 907445
eller tilsvarende

Certificater

Teksniske data

Aflederklasse	O
Max. driftsspænding DC (U_C )	180 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
Serieimpedans per leder	4,7 ohm
Grænsefrekvens leder-leder (f_G )	20 MHz
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B ... stikmagasin

Aflederklasse	O
Mærkespænding (U_N )	110 V
Max. driftsspænding DC (U_C )	180 V
Max. driftsspænding AC (U_C )	127 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder i kombination med DRL 10 B... (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder i kombination med DRL 10 B... (I_n )	5 kA
C1 mærkeafledestødstrøm (8/20 µs) per leder uden DRL 10 B... (I_n )	0,25 kA
Restspænding leder-PG ved I_impD1 i kombination med DRL 10 B... (U_P )	≤ 500 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 250 V
Serieimpedans per leder	4,7 ohm
Grænsefrekvens leder-leder (f_G )	20 MHz
Kapacitet leder-leder (C)	≤ 200 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B ... stikmagasin
Kapslingmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21

Produkt 907445 blev tilføjet til notesblok.

Gå til notesblok

Produkt 907445 blev lagt I kurven.

Gå til webshoppen

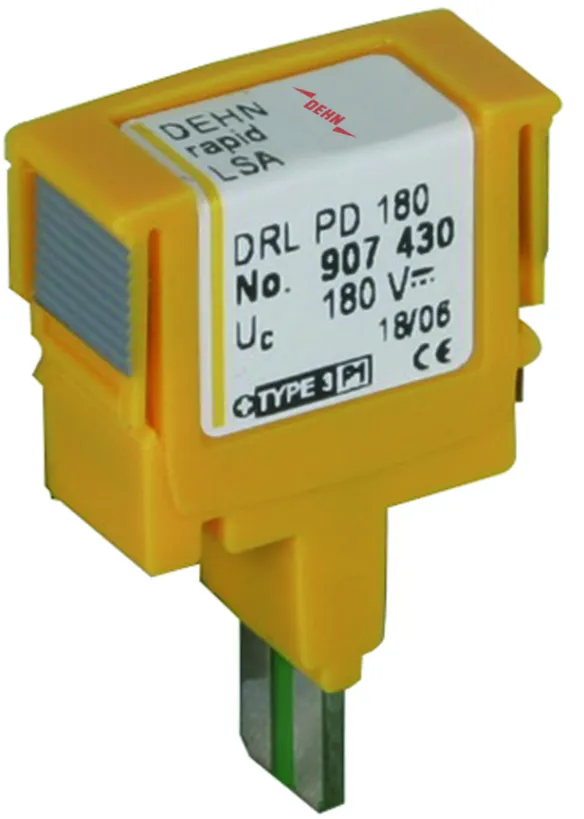

DRL PD

Beskyttelsesstik (et lederpar), energetisk koordinerbar med DRL-stikmagasin til brug som 1-faset beskyttelse af tilsluttet udstyr. Lav differential mode-restspænding og integreret overstrømsbeskyttelse til ADSL, ISDN U_k0 eller a/b-ledere. Til montage i EF 10 DRL. Det anbefales kun at installere stikket i kombination med DRL-stikmagasin.

1 produkt

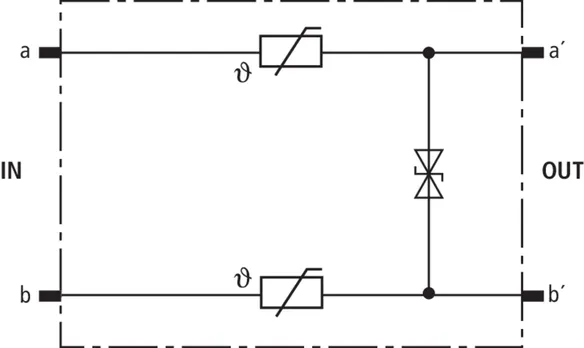

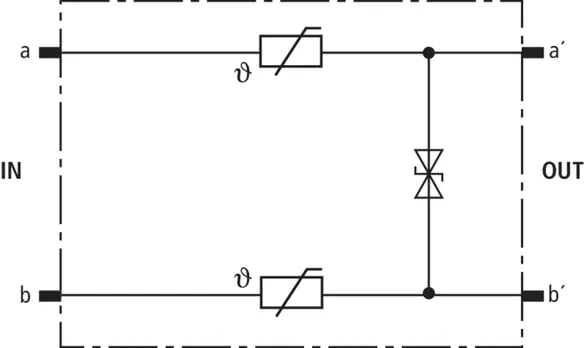

artikelnr. 907430 DRL PD 180

GTIN 4013364107670, CCT (EU): 85363010, Bruttovægt: 3.90 g, VPE: 10.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

Max. driftsspænding DC: 180 V
Mærkestrøm: 0,1 A

fabrikat: DEHN
Type: DRL PD 180
artikelnr.: 907430
eller tilsvarende

Teksniske data

Aflederklasse	O
Max. driftsspænding DC (U_C )	180 V
Mærkestrøm (I_L )	0,1 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
Serieimpedans per leder	10 ohm +/- 15%
Grænsefrekvens leder-leder (f_G )	61 MHz
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin

Aflederklasse	O
Mærkespænding (U_N )	180 V
Max. driftsspænding DC (U_C )	180 V
Max. driftsspænding AC (U_C )	127 V
Mærkestrøm (I_L )	0,1 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder i kombination med DRL 10 B... (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder i kombination med DRL 10 B... (I_n )	5 kA
C1 mærkeafledestødstrøm (8/20 µs) per leder uden DRL 10 B... (I_n )	0,25 kA
Restspænding leder-PG ved I_impD1 i kombination med DRL 10 B... (U_P )	≤ 500 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 270 V
Serieimpedans per leder	10 ohm +/- 15%
Grænsefrekvens leder-leder (f_G )	61 MHz
Kapacitet leder-leder (C)	≤ 80 pF
Udførelse	Indbygget overstrømsbeskyttelse
Driftstemperaturområde (T_U )	0 °C ... +70 °C
Kapslingsklasse	IP 20 (stikket)
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin
Kapslingmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21

Produkt 907430 blev tilføjet til notesblok.

Gå til notesblok

Produkt 907430 blev lagt I kurven.

Gå til webshoppen

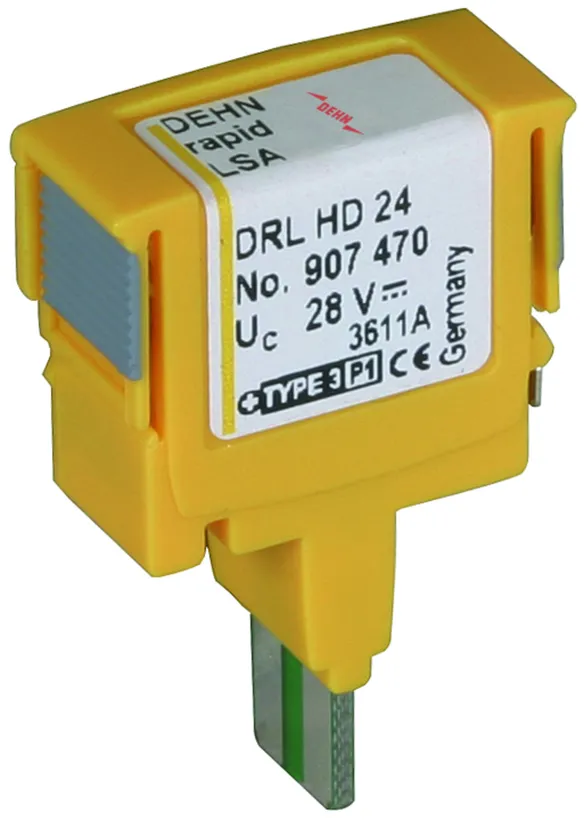

DRL HD

Beskyttelsesstik (et lederpar), energetisk koordinerbar med DRL-stikmagasin til brug som 1-faset beskyttelse af tilsluttet udstyr med højfrekvente transmissioner som G.703 eller ISDN U_2m, S_2m og S₀. Til montage i EF 10 DRL. Det anbefales kun at installere stikket i kombination med DRL-stikmagasin.

1 produkt

artikelnr. 907470 DRL HD 24

GTIN 4013364107663, CCT (EU): 85363010, Bruttovægt: 5.40 g, VPE: 10.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

Max. driftsspænding DC: 28 V
Mærkestrøm: 0,4 A

fabrikat: DEHN
Type: DRL HD 24
artikelnr.: 907470
eller tilsvarende

Certificater

Teksniske data

Aflederklasse	O
Max. driftsspænding DC (U_C )	28 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
Serieimpedans per leder	4,7 ohm
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin

Aflederklasse	O
Mærkespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	28 V
Max. driftsspænding AC (U_C )	19,5 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder i kombination med DRL 10 B... (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder i kombination med DRL 10 B... (I_n )	5 kA
C1 mærkeafledestødstrøm (8/20 µs) per leder uden DRL 10 B... (I_n )	0,5 kA
Restspænding leder-PG ved I_impD1 i kombination med DRL 10 B... (U_P )	≤ 500 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 46 V
Serieimpedans per leder	4,7 ohm
Grænsefrekvens leder-leder (100 Ohm) (f_G )	85 MHz
Kapacitet leder-leder (C)	≤ 22 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin
Kapslingmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21

Produkt 907470 blev tilføjet til notesblok.

Gå til notesblok

Produkt 907470 blev lagt I kurven.

Gå til webshoppen

DEHNrapid LSA – lynstrøms- / overspændingsafleder

Details

DRL 10 B

artikelnr. 907400 DRL 10 B 180

Du er ikke autoriseret til at downloade 907400.stp

Du er ikke autoriseret til at downloade 907400.igs

Du er ikke autoriseret til at downloade 907400.jt

Du er ikke autoriseret til at downloade 907400.dwg

Du er ikke autoriseret til at downloade 907400m_D.dxf

Du er ikke autoriseret til at downloade DEHN.907400.wspak

Du er ikke autoriseret til at downloade DEHN.907400.edz

Produkt 907400 blev tilføjet til notesblok.

Produkt 907400 blev lagt I kurven.

DRL 10 B FSD

artikelnr. 907401 DRL 10 B 180 FSD

Du er ikke autoriseret til at downloade 907401.stp

Du er ikke autoriseret til at downloade 907401.igs

Du er ikke autoriseret til at downloade 907401.jt

Du er ikke autoriseret til at downloade 907401.dwg

Du er ikke autoriseret til at downloade 907400m_D.dxf

Du er ikke autoriseret til at downloade DEHN.907401.wspak

Du er ikke autoriseret til at downloade DEHN.907401.edz

Produkt 907401 blev tilføjet til notesblok.

Produkt 907401 blev lagt I kurven.

DRL RE

artikelnr. 907421 DRL RE 12

Du er ikke autoriseret til at downloade 907425.stp

Du er ikke autoriseret til at downloade 907425.igs

Du er ikke autoriseret til at downloade 907425.jt

Du er ikke autoriseret til at downloade 907425.dwg

Du er ikke autoriseret til at downloade 907420m_D.dxf

Du er ikke autoriseret til at downloade DEHN.907421.wspak

Du er ikke autoriseret til at downloade DEHN.907421.edz

Produkt 907421 blev tilføjet til notesblok.

Produkt 907421 blev lagt I kurven.

artikelnr. 907422 DRL RE 24

Du er ikke autoriseret til at downloade 907425.stp

Du er ikke autoriseret til at downloade 907425.igs

Du er ikke autoriseret til at downloade 907425.jt

Du er ikke autoriseret til at downloade 907425.dwg

Du er ikke autoriseret til at downloade 907420m_D.dxf

Du er ikke autoriseret til at downloade DEHN.907422.wspak

Du er ikke autoriseret til at downloade DEHN.907422.edz

Produkt 907422 blev tilføjet til notesblok.

Produkt 907422 blev lagt I kurven.

artikelnr. 907423 DRL RE 48

Du er ikke autoriseret til at downloade 907425.stp

Du er ikke autoriseret til at downloade 907425.igs

Du er ikke autoriseret til at downloade 907425.jt

Du er ikke autoriseret til at downloade 907425.dwg

Du er ikke autoriseret til at downloade 907420m_D.dxf

Du er ikke autoriseret til at downloade DEHN.907423.wspak

Du er ikke autoriseret til at downloade DEHN.907423.edz

Produkt 907423 blev tilføjet til notesblok.

Produkt 907423 blev lagt I kurven.

artikelnr. 907424 DRL RE 60

Du er ikke autoriseret til at downloade 907425.stp

Du er ikke autoriseret til at downloade 907425.igs

Du er ikke autoriseret til at downloade 907425.jt

Du er ikke autoriseret til at downloade 907425.dwg

Du er ikke autoriseret til at downloade 907420m_D.dxf

Du er ikke autoriseret til at downloade DEHN.907424.wspak

Du er ikke autoriseret til at downloade DEHN.907424.edz

Produkt 907424 blev tilføjet til notesblok.

Produkt 907424 blev lagt I kurven.

artikelnr. 907425 DRL RE 180

Du er ikke autoriseret til at downloade 907425.stp

Du er ikke autoriseret til at downloade 907425.igs

Du er ikke autoriseret til at downloade 907425.jt

Du er ikke autoriseret til at downloade 907425.dwg

Du er ikke autoriseret til at downloade 907420m_D.dxf

Du er ikke autoriseret til at downloade DEHN.907425.wspak

Du er ikke autoriseret til at downloade DEHN.907425.edz

Produkt 907425 blev tilføjet til notesblok.

Produkt 907425 blev lagt I kurven.

DRL RD

artikelnr. 907441 DRL RD 12

Du er ikke autoriseret til at downloade 907425.stp

Du er ikke autoriseret til at downloade 907425.igs

Du er ikke autoriseret til at downloade 907425.jt
