DEHNpatch – Afleder til datanet og ethernetanvendelser

Patchkabel med indbygget overspændingsbeskyttelse
Cat. 6 efter ISO/IEC 11801
CAT 6A in channel efter ANSI/TIA/EIA-568
Strøm over Ethernet (PoE++ / 4PPoE efter IEEE 802.3)
IP66-udgave til udendørs brug
Kan let eftermonteres

Details

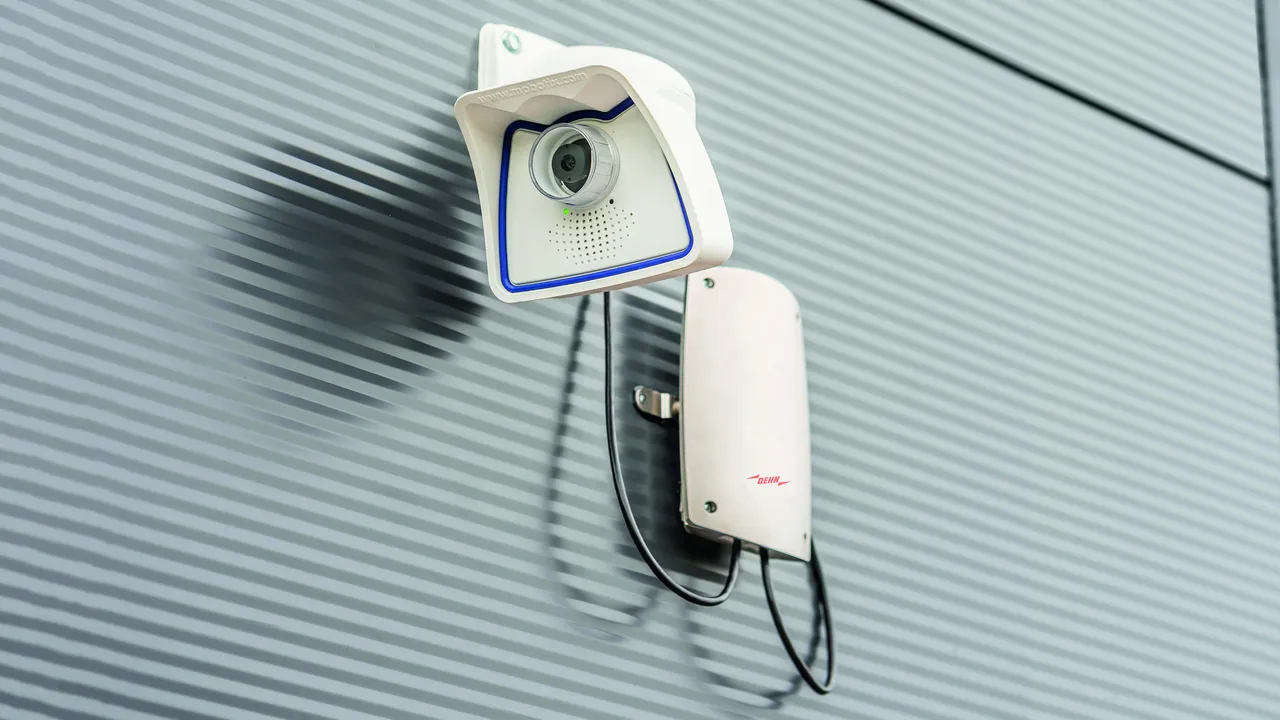

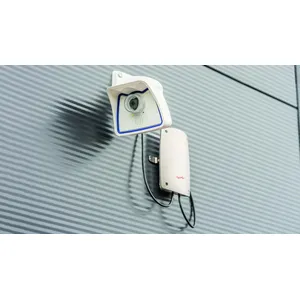

Egnet til udendørs brug med kapslingsklasse IP66.

lorem ipsum — Egnet til udendørs brug med kapslingsklasse IP66.

Med RJ45-tilslutningsbøsning, fuldt skærmet.

Monteringssæt (DIN-skinne, afstandsbolte) til 19"-montage som tilbehør.

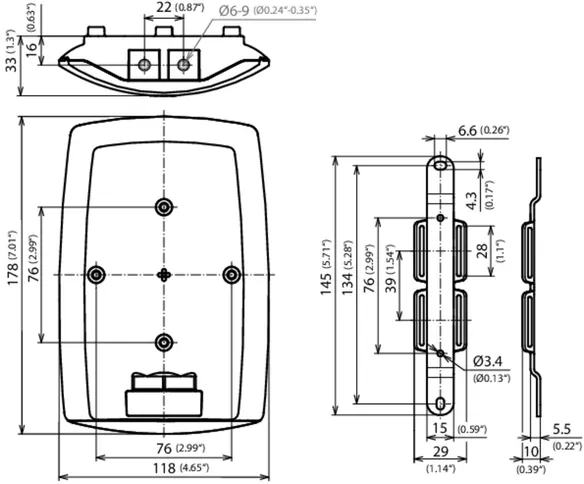

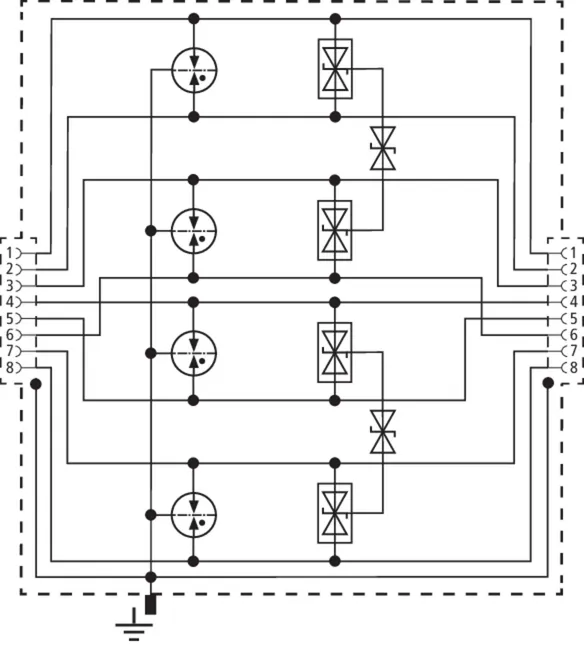

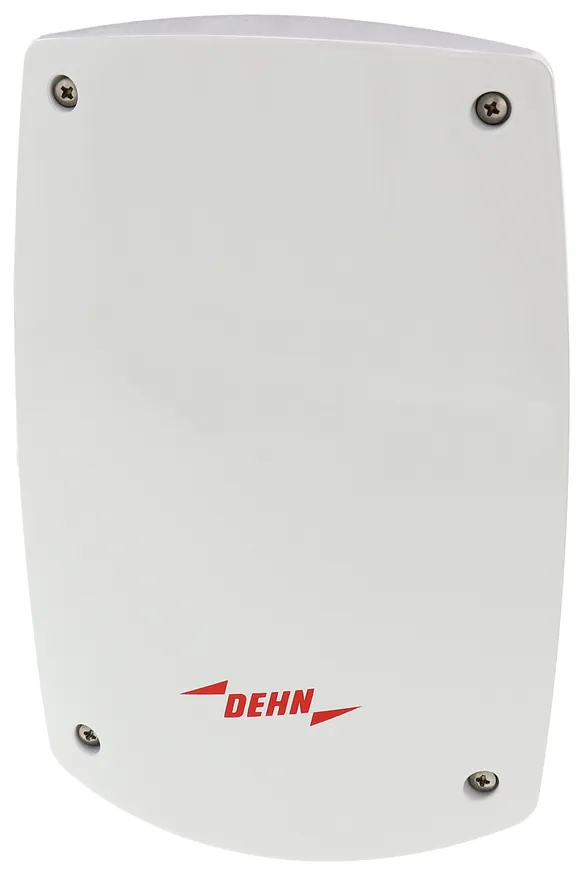

DPA CLE IP66

Universel overspændingsafleder til Gbit ethernet, strøm over ethernet (PoE++ / 4PPoE efter IEEE 802.3) og lignende anvendelser i strukturerede kabelføringer op til klasse E indendørs og udendørs i en IP66-kapsling, som beskytter imod indtrængen af støv og og vand. Beskytter alle lederpar vha. kraftige gasgnistgab og et tilpasset matrixfilter pr. par. Fuldt skærmet overspændingsbeskyttelse med RJ 45-bøsning. Universelle montagebeslag til eventuel maste- eller vægmontage.
Tilbehør: spændebånd til mastemontage.

1 produkt

artikelnr. 929221 DPA CLE IP66

GTIN 4013364342866, CCT: 85363010, Bruttovægt: 745.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

D1 samlet lynstødstrøm (10/350 µs): 4 kA
C2 samlet mærkeafledestødstrøm (8/20 µs): 10 kA

null: DPA CLE IP66
null: 929221

Certificater

Teksniske data

Aflederklasse	T
Max. driftsspænding DC par-par (PoE) (U_c )	60 V
Mærkestrøm (I_L )	1 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	0,8 kA
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	4 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Grænsefrekvens (f_G )	250 MHz
Kapslingsklasse (med tilsluttede ledere)	IP 66
Tilslutning (indgang / udgang)	RJ45-sokkel / RJ45-sokkel
Godkendelser	CSA, UL, EAC

Aflederklasse	T
Mærkespænding (U_N )	5 V
Max. driftsspænding AC (U_c )	6 V
Max. driftsspænding DC par-par (PoE) (U_c )	60 V
Mærkestrøm (I_L )	1 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	0,8 kA
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	4 kA
C2 mærkeafledestødstrøm (8/20 µs) leder-leder (I_n )	400 A
C2 mærkeafledestødstrøm (8/20 µs) leder-PG (I_n )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Restspænding leder-leder ved I_nC2 (U_P )	≤ 170 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 600 V
Restspænding leder-leder ved I_n C2 (PoE) (U_P )	≤ 120 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 180 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 500 V
Restspænding par-par ved 1 kV/µs C3 (PoE) (U_P )	≤ 120 V
Grænsefrekvens (f_G )	250 MHz
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse (med tilsluttede ledere)	IP 66
Montage på	Mast / væg
Tilslutning (indgang / udgang)	RJ45-sokkel / RJ45-sokkel
Tilgængelighed	1/2, 3/6, 4/5, 7/8
Jording via	Kapsling med maste-/vægbeslag
Kapslingsmateriale	Sintret aluminium, nikkelbelagt
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	CSA, UL, EAC
Tilbehør	Spændebånd til mastemontage

Produkt 929221 blev tilføjet til notesblok.

Gå til notesblok

Produkt 929221 blev lagt I kurven.

Gå til webshoppen

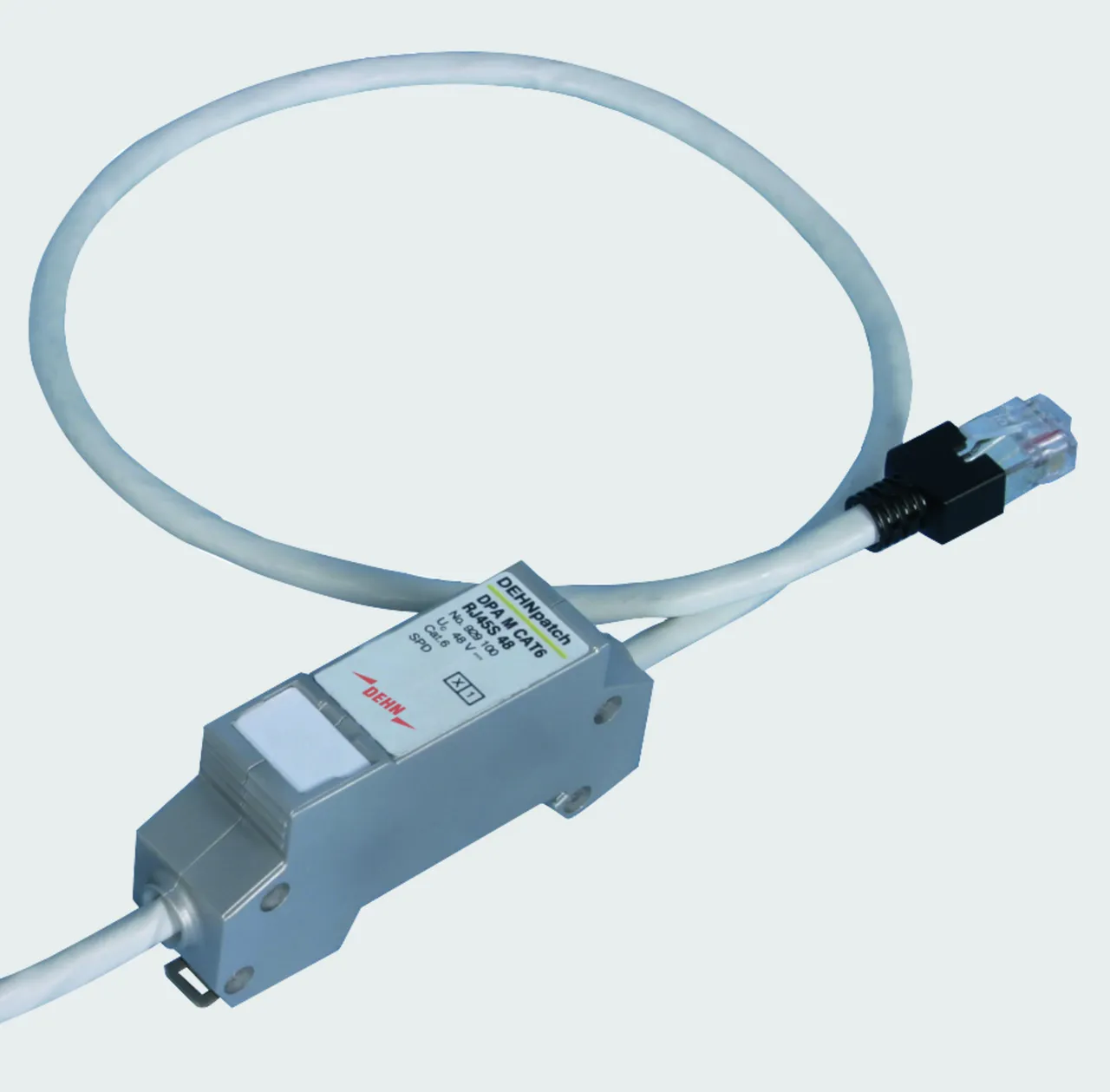

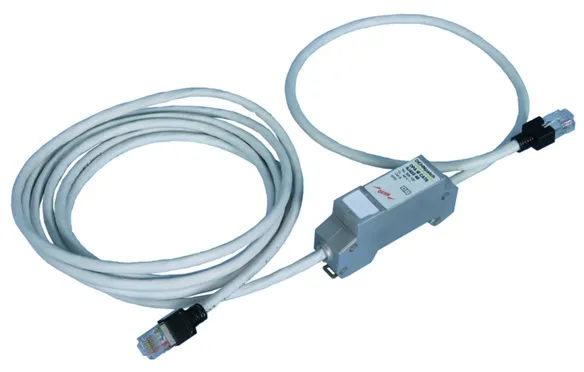

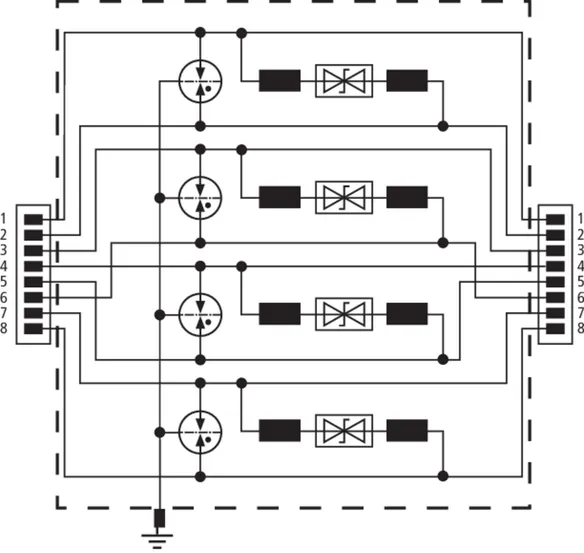

DPA M CAT6

Universel afleder til industrielt ethernet, strøm over ethernet (PoE++ / 4PPoE efter IEEE 802.3) og lignende anvendelser i strukturerede kabelføringer efter Cat.6 og klasse E_A op til 500 MHz. Fuldt skærmet udførelse med patchkabel til DIN-skinnemontage (op til 10 Gbit ethernet).

1 produkt

artikelnr. 929100 DPA M CAT6 RJ45S 48

GTIN 4013364102170, CCT: 85363010, Bruttovægt: 244.00 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

Max. driftsspænding DC: 48 V
C2 samlet mærkeafledestødstrøm (8/20 µs): 10 kA

null: DPA M CAT6 RJ45S 48
null: 929100

Certificater

Teksniske data

Aflederklasse	T
Max. driftsspænding DC (U_c )	48 V
Max. driftsspænding DC par-par (PoE) (U_c )	57 V
Mærkestrøm (I_L )	1 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Grænsefrekvens (f_G )	250 MHz
Tilslutning (indgang / udgang)	RJ45-tilslutningsleder / RJ45-tilslutningsleder
Godkendelser	GHMT, EAC

Aflederklasse	T
Mærkespænding (U_N )	48 V
Max. driftsspænding DC (U_c )	48 V
Max. driftsspænding AC (U_c )	34 V
Max. driftsspænding DC par-par (PoE) (U_c )	57 V
Mærkestrøm (I_L )	1 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1 kA
C2 mærkeafledestødstrøm (8/20 µs) leder-leder (I_n )	150 A
C2 mærkeafledestødstrøm (8/20 µs) leder-PG (I_n )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) par-par (PoE) (I_n )	150 A
Restspænding leder-leder ved I_nC2 (U_P )	≤ 190 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 600 V
Restspænding leder-leder ved I_n C2 (PoE) (U_P )	≤ 600 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 145 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 500 V
Restspænding par-par ved 1 kV/µs C3 (PoE) (U_P )	≤ 600 V
Grænsefrekvens (f_G )	250 MHz
Gennemgangsdæmpning ved 250 MHz	≤ 2 dB
Kapacitet leder-leder (C )	≤ 165 pF
Kapacitet leder-PG (C )	≤ 255 pF
Driftstemperaturområde (T_U )	-20 °C ... +60 °C
Kapslingsklasse	IP 20
Montage på	35 mm DIN-skinne efter EN 60715
Tilslutning (indgang / udgang)	RJ45-tilslutningsleder / RJ45-tilslutningsleder
Tilgængelighed	1/2, 3/6, 4/5, 7/8

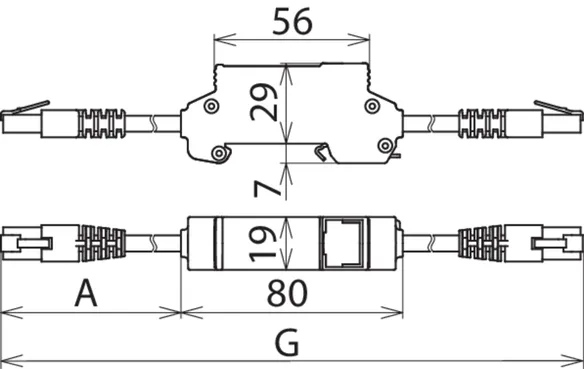

Tilslutningsleder	A = ca. 0,5 m, G = ca. 3 m
Tilslutningsstik	Stewart 39-serie
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Sintret zink
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	GHMT, EAC
Transmissionsklasse efter ISO/IEC 11801	Cat. 6
Transmissionsklasse efter EN 50173-1	Class E_A
Transmissionsklasse efter ANSI/TIA/EIA-568	Cat. 6A in channel
Tilbehør	Montageudstyr

Produkt 929100 blev tilføjet til notesblok.

Gå til notesblok

Produkt 929100 blev lagt I kurven.

Gå til webshoppen

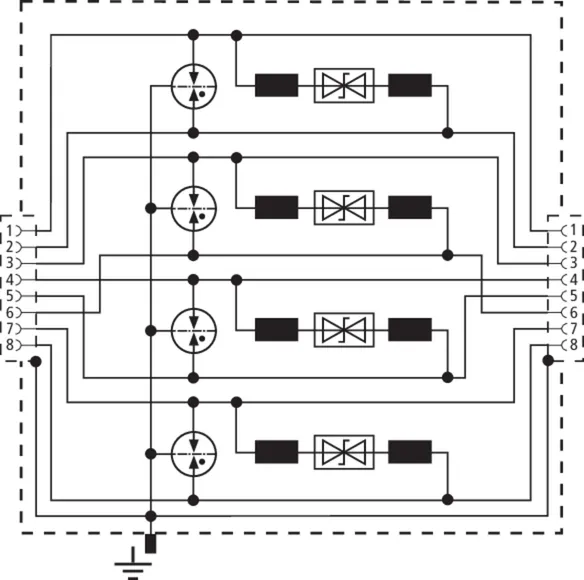

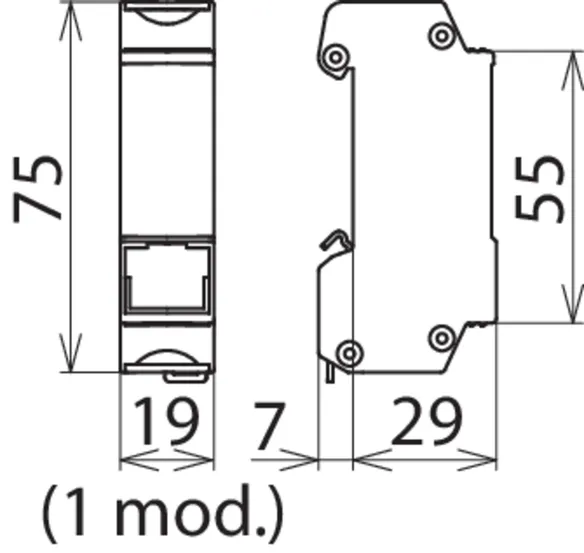

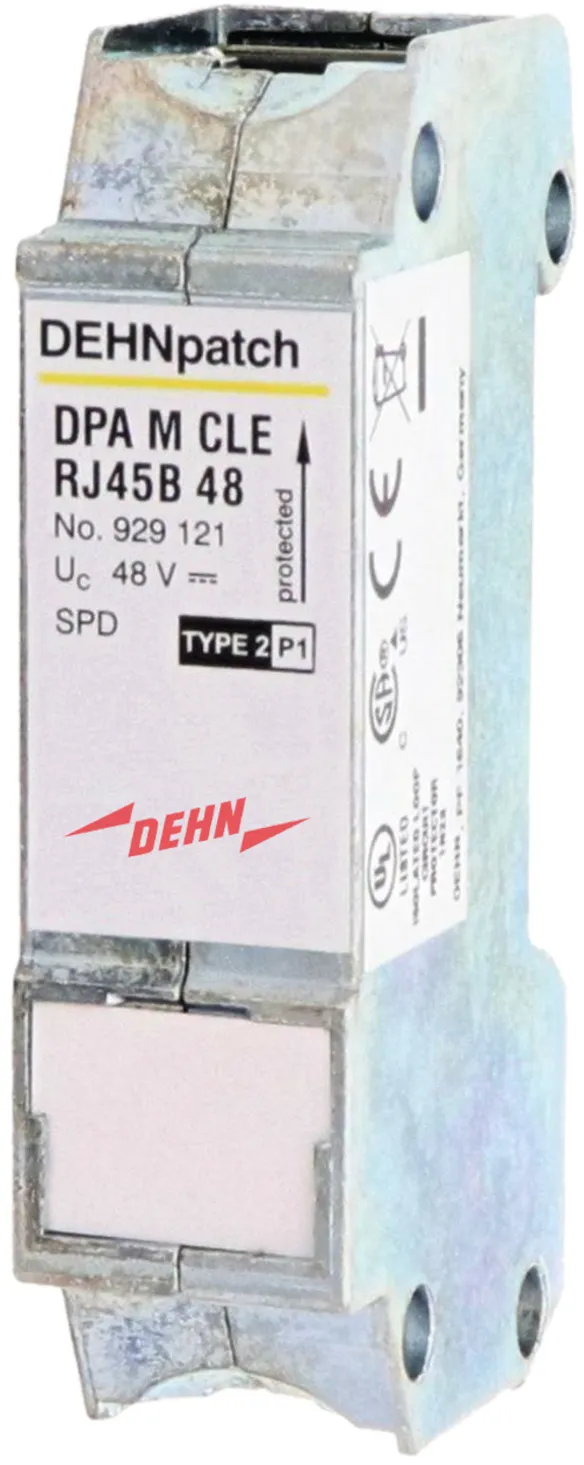

DEHNpatch Klasse E

Universel afleder til industrielt ethernet, strøm over ethernet (PoE++ / 4PPoE efter IEEE 802.3) og lignende anvendelser i strukturerede kabelføringer efter klasse E op til 250 MHz. Beskytter alle lederpar vha. kraftige gasgnistgab og et tilpasset matrixfilter pr. par. Fuldt skærmet udførelse med sokler til DIN-skinnemontage (op til 1 Gbit ethernet).

1 produkt

artikelnr. 929121 DPA M CLE RJ45B 48

GTIN 4013364118935, CCT: 85363010, Bruttovægt: 122.00 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

Max. driftsspænding DC: 48 V
C2 samlet mærkeafledestødstrøm (8/20 µs): 10 kA

null: DPA M CLE RJ45B 48
null: 929121

Certificater

Teksniske data

Aflederklasse	T
Max. driftsspænding DC (U_c )	48 V
Max. driftsspænding DC par-par (PoE) (U_c )	57 V
Mærkestrøm (I_L )	1 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	0,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Grænsefrekvens (f_G )	250 MHz
Tilslutning (indgang / udgang)	RJ45-sokkel / RJ45-sokkel
Godkendelser	CSA, UL, EAC

Aflederklasse	T
Mærkespænding (U_N )	48 V
Max. driftsspænding DC (U_c )	48 V
Max. driftsspænding AC (U_c )	34 V
Max. driftsspænding DC par-par (PoE) (U_c )	57 V
Mærkestrøm (I_L )	1 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	0,5 kA
C2 mærkeafledestødstrøm (8/20 µs) leder-leder (I_n )	150 A
C2 mærkeafledestødstrøm (8/20 µs) leder-PG (I_n )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) par-par (PoE) (I_n )	150 A
Restspænding leder-leder ved I_nC2 (U_P )	≤ 180 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 500 V
Restspænding leder-leder ved I_n C2 (PoE) (U_P )	≤ 600 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 180 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 500 V
Restspænding par-par ved 1 kV/µs C3 (PoE) (U_P )	≤ 600 V
Grænsefrekvens (f_G )	250 MHz
Gennemgangsdæmpning ved 250 MHz	≤ 3 dB
Kapacitet leder-leder (C )	≤ 30 pF
Kapacitet leder-PG (C )	≤ 25 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 10
Montage på	35 mm DIN-skinne efter EN 60715
Tilslutning (indgang / udgang)	RJ45-sokkel / RJ45-sokkel
Tilgængelighed	1/2, 3/6, 4/5, 7/8
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Sintret zink
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21 / UL 497B
Godkendelser	CSA, UL, EAC
Tilbehør	Montageudstyr

Produkt 929121 blev tilføjet til notesblok.

Gå til notesblok

Produkt 929121 blev lagt I kurven.

Gå til webshoppen

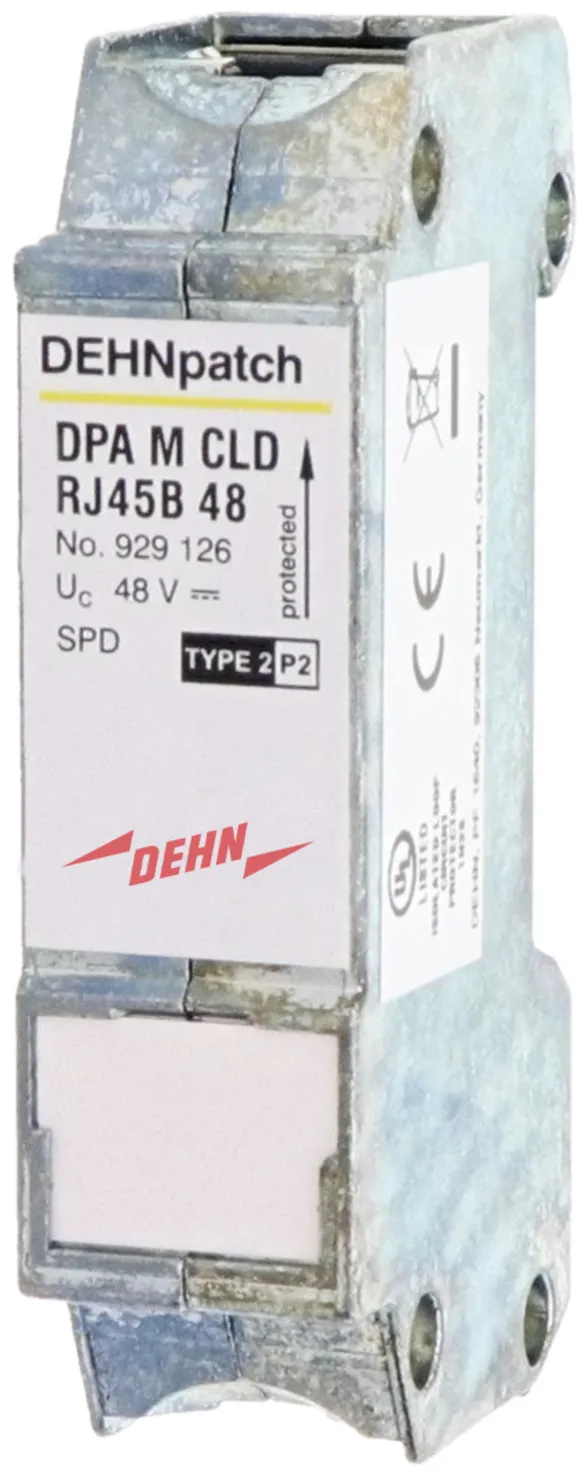

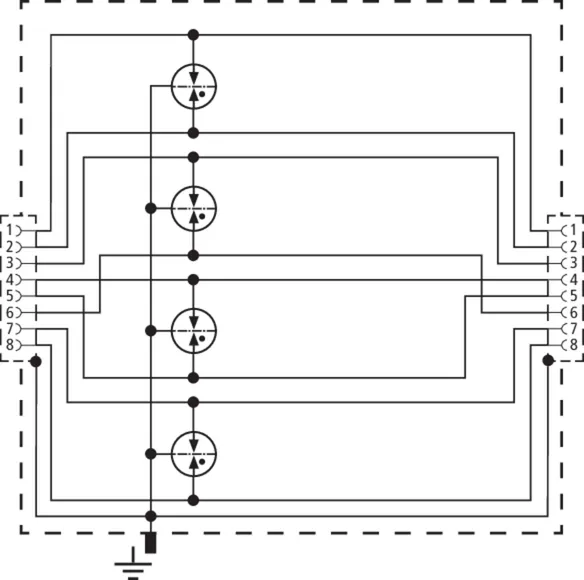

DEHNpatch Klasse D

Universel afleder til industrielt ethernet, strøm over ethernet (PoE++ / 4PPoE efter IEEE 802.3) og lignende anvendelser i strukturerede kabelføringer efter klasse D op til 100 MHz. Beskytter alle lederpar vha. kraftige gasgnistgab. Adapterudførelse med sokler til DIN-skinnemontage.

1 produkt

artikelnr. 929126 DPA M CLD RJ45B 48

GTIN 4013364242258, CCT: 85366910, Bruttovægt: 102.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

Max. driftsspænding DC: 48 V
C2 samlet mærkeafledestødstrøm (8/20 µs): 10 kA

null: DPA M CLD RJ45B 48
null: 929126

Certificater

Teksniske data

Aflederklasse	U
Max. driftsspænding DC (U_c )	48 V
Max. driftsspænding DC par-par (PoE) (U_c )	57 V
Mærkestrøm (I_L )	1 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	0,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Grænsefrekvens (f_G )	100 MHz
Tilslutning (indgang / udgang)	RJ45-sokkel / RJ45-sokkel
Godkendelser	UL, EAC

Aflederklasse	U
Mærkespænding (U_N )	48 V
Max. driftsspænding DC (U_c )	48 V
Max. driftsspænding AC (U_c )	34 V
Max. driftsspænding DC par-par (PoE) (U_c )	57 V
Mærkestrøm (I_L )	1 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	0,5 kA
C2 mærkeafledestødstrøm (8/20 µs) leder-leder (I_n )	1,25 kA
C2 mærkeafledestødstrøm (8/20 µs) leder-PG (I_n )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) par-par (PoE) (I_n )	2,5 kA
Restspænding leder-leder ved I_nC2 (U_P )	≤ 700 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 700 V
Restspænding leder-leder ved I_n C2 (PoE) (U_P )	≤ 900 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 600 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 500 V
Restspænding par-par ved 1 kV/µs C3 (PoE) (U_P )	≤ 700 V
Grænsefrekvens (f_G )	100 MHz
Gennemgangsdæmpning ved 100 MHz	≤ 3 dB
Kapacitet leder-leder (C )	≤ 10 pF
Kapacitet leder-PG (C )	≤ 10 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 10
Montage på	35 mm DIN-skinne efter EN 60715
Tilslutning (indgang / udgang)	RJ45-sokkel / RJ45-sokkel
Tilgængelighed	1/2, 3/6, 4/5, 7/8
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Sintret zink
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21 / UL 497B
Godkendelser	UL, EAC

Produkt 929126 blev tilføjet til notesblok.

Gå til notesblok

Produkt 929126 blev lagt I kurven.

Gå til webshoppen

DEHNpatch – Afleder til datanet og ethernetanvendelser

Details

DPA CLE IP66

artikelnr. 929221 DPA CLE IP66

Du er ikke autoriseret til at downloade 929221.stp

Du er ikke autoriseret til at downloade 929221.igs

Du er ikke autoriseret til at downloade 929221.jt

Du er ikke autoriseret til at downloade 929221.dwg

Du er ikke autoriseret til at downloade 929221m_D_US.dxf

Produkt 929221 blev tilføjet til notesblok.

Produkt 929221 blev lagt I kurven.

DPA M CAT6

artikelnr. 929100 DPA M CAT6 RJ45S 48

Du er ikke autoriseret til at downloade 929100.stp

Du er ikke autoriseret til at downloade 929100.igs

Du er ikke autoriseret til at downloade 929100.jt

Du er ikke autoriseret til at downloade 929100.dwg

Du er ikke autoriseret til at downloade 929100m_D.dxf

Produkt 929100 blev tilføjet til notesblok.

Produkt 929100 blev lagt I kurven.

DEHNpatch Klasse E

artikelnr. 929121 DPA M CLE RJ45B 48

Du er ikke autoriseret til at downloade 929121.stp

Du er ikke autoriseret til at downloade 929121.igs

Du er ikke autoriseret til at downloade 929121.jt

Du er ikke autoriseret til at downloade 929121.dwg

Du er ikke autoriseret til at downloade 929121m_E.dxf

Produkt 929121 blev tilføjet til notesblok.

Produkt 929121 blev lagt I kurven.

DEHNpatch Klasse D

artikelnr. 929126 DPA M CLD RJ45B 48

Du er ikke autoriseret til at downloade 929121.stp

Du er ikke autoriseret til at downloade 929121.igs

Du er ikke autoriseret til at downloade 929121.jt

Du er ikke autoriseret til at downloade 929121.dwg

Du er ikke autoriseret til at downloade 929121m_E.dxf

Produkt 929126 blev tilføjet til notesblok.

Produkt 929126 blev lagt I kurven.

Indstillinger for cookies
