ITAK Ex (i)

Komplet enhed
Integreret afleder testet iht. ATEX og FISCO
Egnet til beskyttelse af Ex(i)-målekredse

ITAK EXI BXT

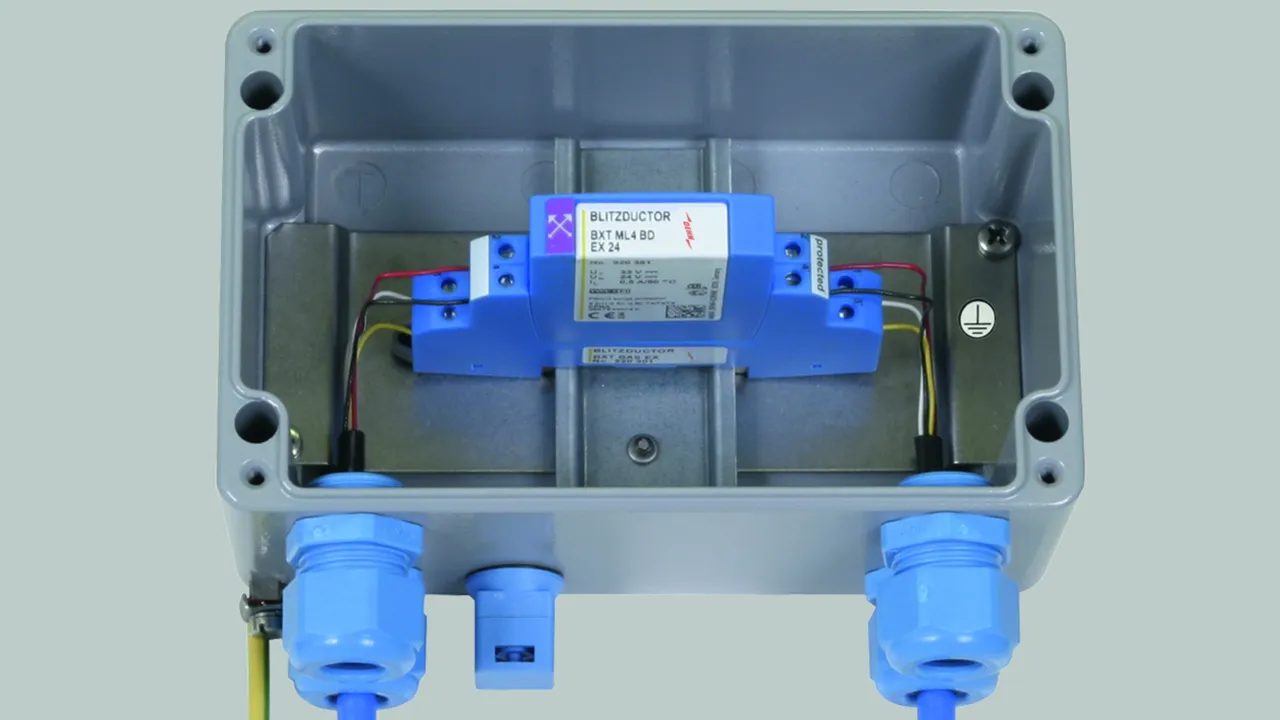

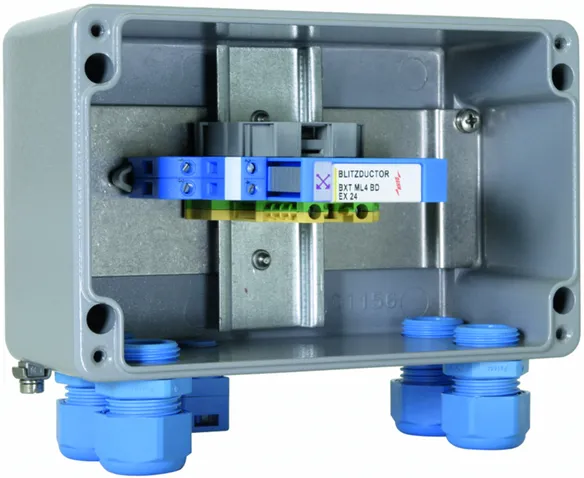

Komplet overspændingsaflederenhed monteret i tilslutningskasse til beskyttelse af egensikre målekredse efter FISCO.

1 produkt

artikelnr. 989408 ITAK EXI BXT 24

GTIN 4013364120396, CCT (EU): 85371098, Bruttovægt: 1.00 kg, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

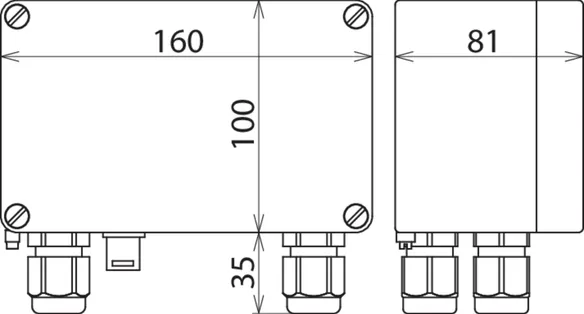

CAD filer

Max. indgangsspænding efter EN 60079-11: 30 V
Max. indgangsstrøm efter EN 60079-11: 0,5 A
Samlet mærkeafledestødstrøm (8/20 µs): 20 kA

fabrikat: DEHN
Type: ITAK EXI BXT 24
artikelnr.: 989408
eller tilsvarende

Teksniske data

Aflederklasse	T
Max. driftsspænding DC (U_C )	33 V
Max. indgangsstrøm efter EN 60079-11 (I_i )	0,5 A
Samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Grænsefrekvens leder-leder (f_G )	7,7 MHz
Kapslingsklasse	IP 65
Godkendelser for indbygget BXT	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL

Aflederklasse	T
Aflederovervågning	LifeCheck
Mærkespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	33 V
Max. indgangsspænding efter EN 60079-11 (U_i )	30 V
Max. indgangsstrøm efter EN 60079-11 (I_i )	0,5 A
Samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_nC2 (U_P )	≤ 52 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 1400 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 45 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 1100 V
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-leder (f_G )	7,7 MHz
Kapacitet leder-leder (C)	0,8 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 65
Montage på	Vægge i Ex-zone 1, 2
Tilslutning (indgang / udgang)	Kabelforskruning M20 x 1,5
Tilslutningstværsnit, massiv	0,08-4 mm²
Tilslutningstværsnit, fintrådet	0,08-2,5 mm²
Tilslutningstværsnit (potentialudligning)	4 mm²
Tilspændingsmoment (klemmer)	0,4 Nm
Jording via	Skrueklemme på indkapslingsvæg
Kapslingsmateriale	Aluminium, grå
Prøvestandarder for indbygget BXT	IEC 61643-21 / EN 61643-21
Godkendelser for indbygget BXT	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
