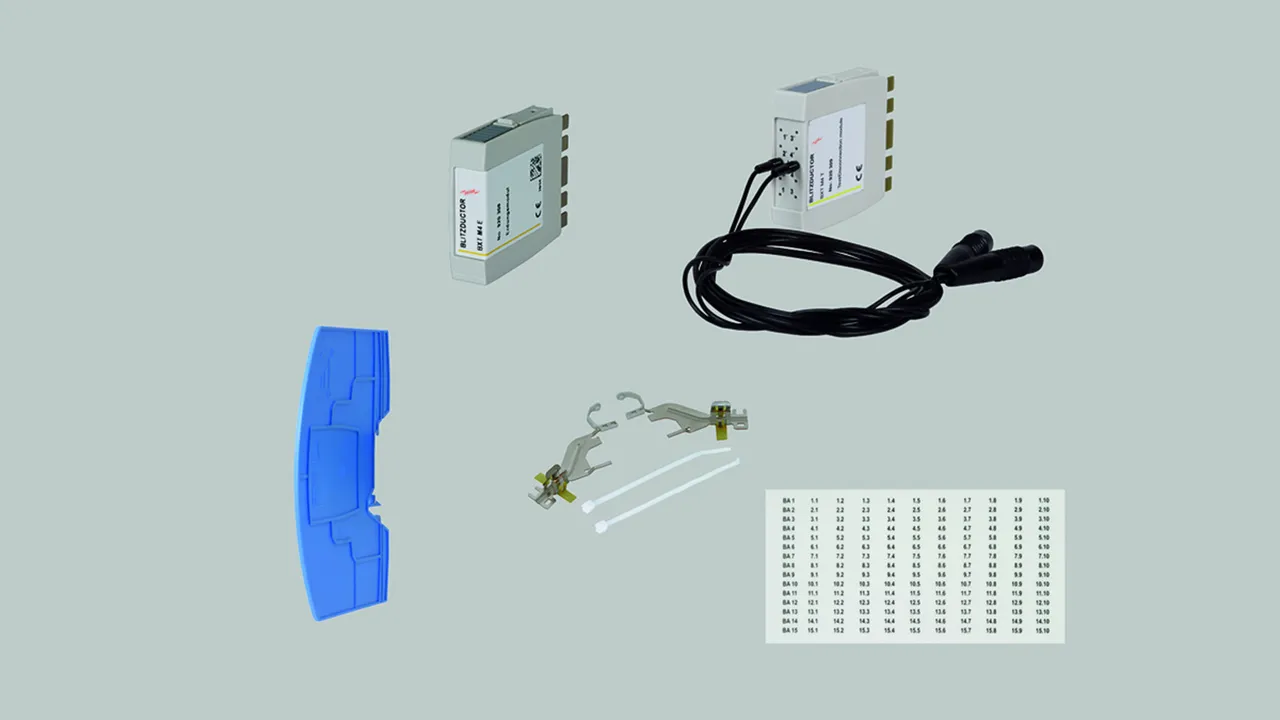

Tilbehør til BLITZDUCTOR SP / XT / XTU

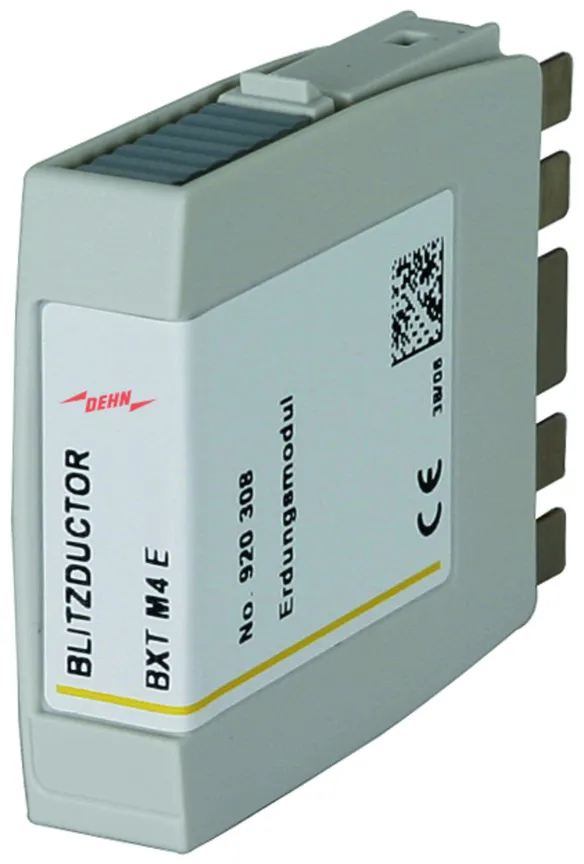

Jordingsmodul

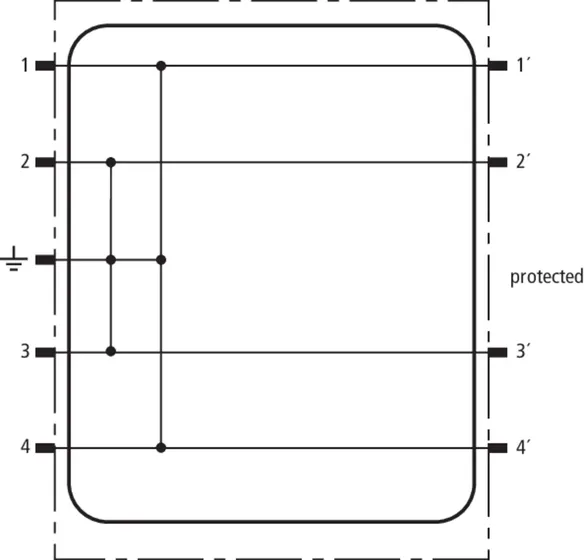

Det isatte jordingsmodul forbinder alle ledere, som er tilkoblet en BLITZDUCTOR SP / XT /XTU-basisdel med potentialudligningen. Den sørger for direkte jordforbindelse af ledere i et kabel, som ikke anvendes men er koblet til basisdelen.

1 produkt

artikelnr. 920308 BXT M4 E

GTIN 4013364109209, CCT: 85369010, Bruttovægt: 29.00 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information



fabrikat: DEHN
Type: BXT M4 E
artikelnr.: 920308
eller tilsvarende

Certificater



Teksniske data

D1 samlet lynstødstrøm (10/350 µs) (Iimp ) 10 kA
Stikbar i Basisdel

Produkt 920308 blev tilføjet til notesblok.

Produkt 920308 blev lagt I kurven.

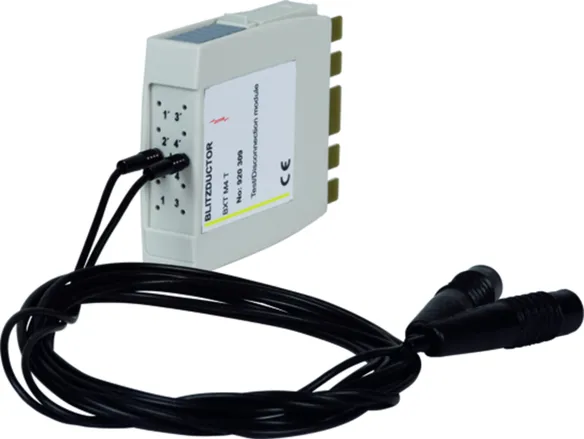

Test- / Frakoblingsmodul

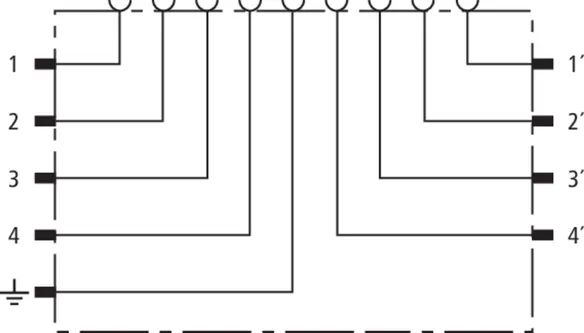

Det isatte kontrol- og frakoblingsmodul afbryder kabelføringen af ledere koblet til BLITZDUCTOR SP / XT / XTU-basisdelen og fører dem til et teststik på forsiden af modulet. Derved er det muligt at foretage målinger i anlæget uden at fjerne lederne fra basisdelen.

1 produkt

artikelnr. 920309 BXT M4 T

GTIN 4013364109193, CCT: 85369010, Bruttovægt: 24.60 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information


Tilbehør: 2 Måleledere (1 m), beskyttelsespose

fabrikat: DEHN
Type: BXT M4 T
artikelnr.: 920309
eller tilsvarende

Certificater



Teksniske data

Max. driftsspænding DC (UC ) 180 V
Mærkestrøm ved 80 °C (IL ) 1,0 A
Gennemgangsmodstand 0,1 ohm
Stikbar i Basisdel
Prøvebøsninger Forgyldt, 1 mm
Tilbehør 2 Måleledere (1 m), beskyttelsespose

Produkt 920309 blev tilføjet til notesblok.

Produkt 920309 blev lagt I kurven.


Mærkatsystem BA1-BA15

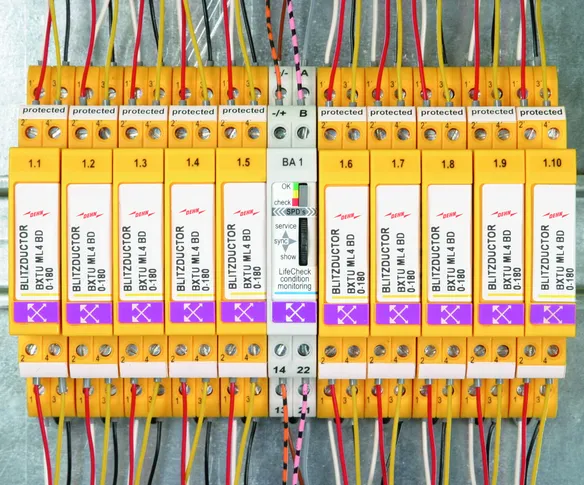

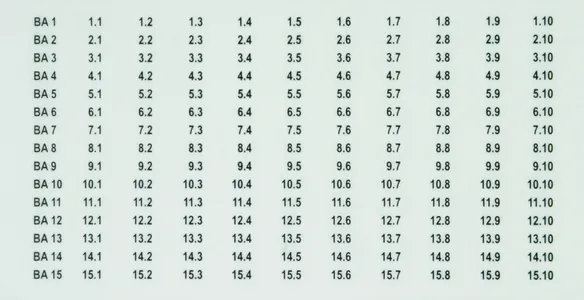

2 x 165 klæbeetiketter til markering af adressebus til DRC MCM XT-overvågningsapparater (BA1 til BA15) og fortløbende numre til BEXT-moduler (1.1-1.10 til 15.1-15-10).

1 produkt

artikelnr. 920398 BS BA1 BA15 BXT

GTIN 4013364126572, CCT: 39199080, Bruttovægt: 5.60 g/PAK, VPE: 1.00 PAK


billeder

Yderligere information



fabrikat: DEHN
Type: BS BA1 BA15 BXT
artikelnr.: 920398
eller tilsvarende



Teksniske data

Dimensioner (B x H) 13 x 7 mm

Produkt 920398 blev tilføjet til notesblok.

Produkt 920398 blev lagt I kurven.

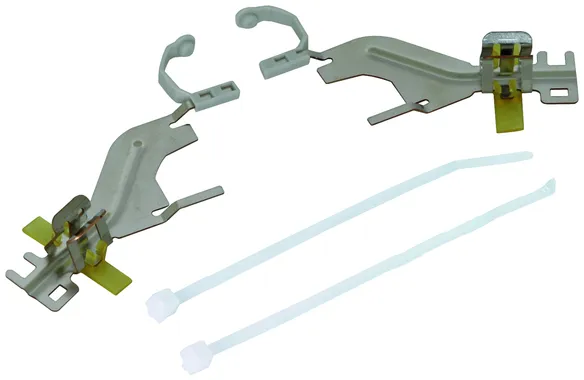

EMC-fjederklemmer

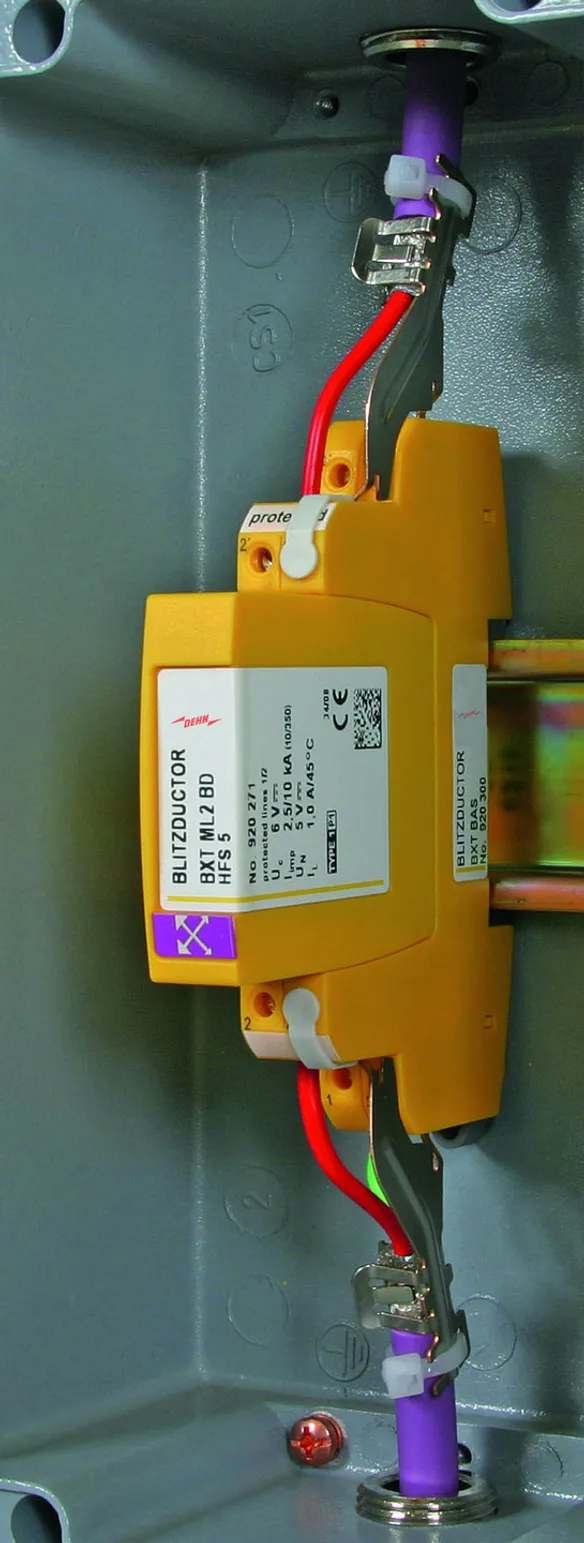

To fjederklemmer til den beskyttede og ubeskyttede side af en BLITZDUCTOR SP/XT/XTU til permanent og lavimpedant forbindelse til en kabelskærm på en afskærmet signalledning. Med stikbar isolationskappe til indirekte skærmjording (kun BXT), med kabelbindere og isoleringsstriber. Kan anvendes til typerne BXT(U) ML2 ...S ... / BSP M2 ... (kun direkte skærmjording).

1 produkt

artikelnr. 920395 SAK BXT LR

GTIN 4013364118157, CCT: 85369095, Bruttovægt: 12.00 g/PAK, VPE: 1.00 PAK

forrige

billeder

Yderligere information


Klemmeområde: 3-10 mm
Tilbehør: Isolationskappe, kabelstrips, isolationsstrips

fabrikat: DEHN
Type: SAK BXT LR
artikelnr.: 920395
eller tilsvarende

Certificater



Teksniske data

D1 lynstødstrøm (10/350 µs) 5 kA
Stikbar i Klemmetilslutning BXT BAS / BSP BAS 4
Tilbehør Isolationskappe, kabelstrips, isolationsstrips

Produkt 920395 blev tilføjet til notesblok.

Produkt 920395 blev lagt I kurven.

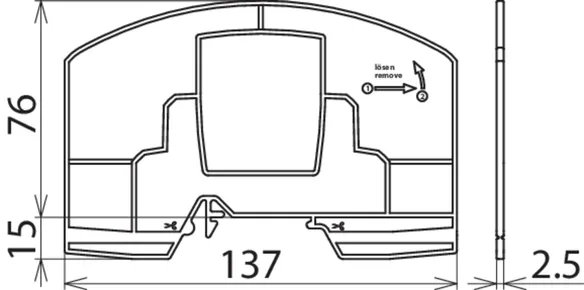

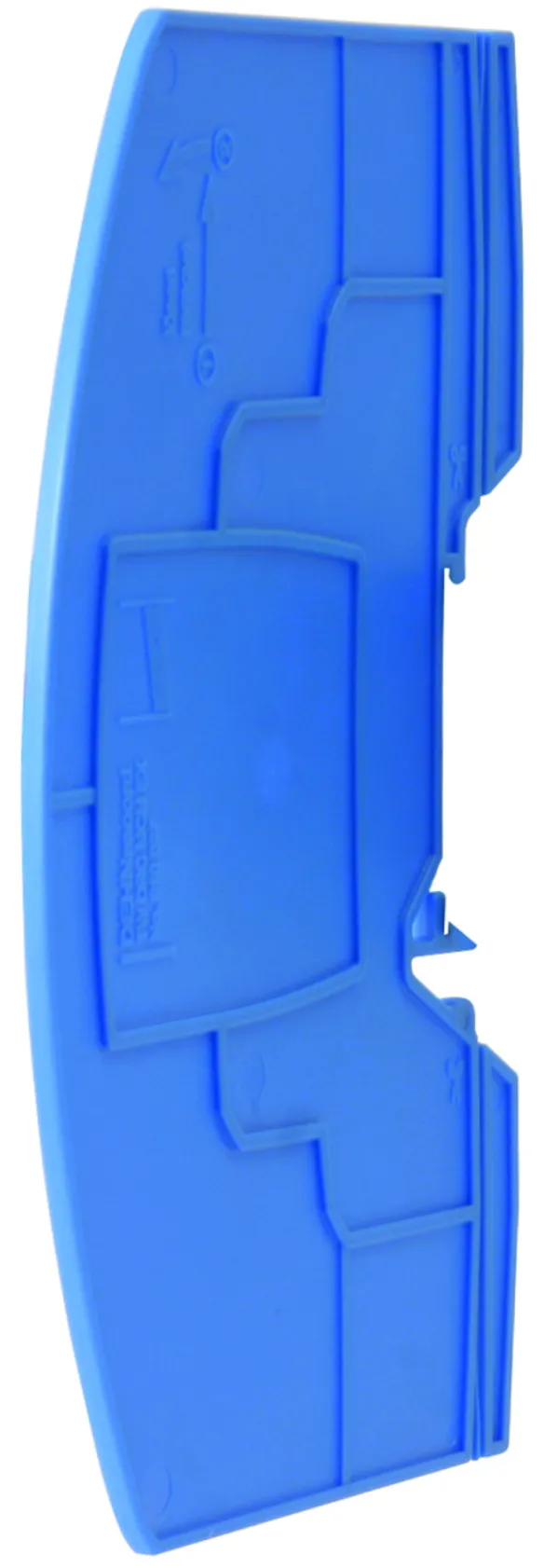

Skillevæg

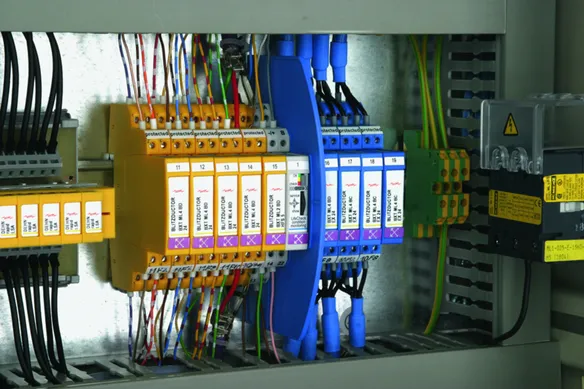

Hvis overspændingsbeskyttelsesenhederne BLITZDUCTOR XT Ex (i) bruges i egensikre kredsløb, skal der tages højde for særlige indbygningsbetingelser.
Iht. EN 60079-11; 2007 (VDE 0170-7) skal der således overholdes en minimumafstand (trådmål) på ≥ 50 mm mellem egensikre og ikke-egensikre kredsløb (tilslutningsdele, f.eks. tilslutningsklemmer)!
Ved anvendelse af Ex i-skillevæggen TW DRC MCM EX overholdes dette trådmål også, hvis enhederne anbringes direkte ved siden af hinanden.
Kan især anvendes i forbindelse med DRC MCM XT til tilstandsovervågning af BXT-moduler. (1 pakke = 2 stk.)

1 produkt

artikelnr. 910697 TW DRC MCM EX

GTIN 4013364123717, CCT: 39269097, Bruttovægt: 31.00 g/PAK, VPE: 1.00 PAK


billeder

Yderligere information



fabrikat: DEHN
Type: TW DRC MCM EX
artikelnr.: 910697
eller tilsvarende



Teksniske data

Montage på 35 mm DIN-skinne efter EN 60715

Produkt 910697 blev tilføjet til notesblok.

Produkt 910697 blev lagt I kurven.
