V NH / VA NH

Afleder til brug i NH-sikringsholder størrelse 00 og 1
Zinkoxidvaristor med overvågningsenhed, afbryder og integreret for-sikring (VA NH... med yderligere gnistgab i række)
Energetisk koordinerbar med andre afledere i Red/Line-serien
Fejlvisning ved aktivering af signalstift

Details

V NH00 (FM)

Varistorbaseret overspændingsafleder med integreret for-sikring til brug i NH00-sikringsholdere, kan fås med speciel signalstift til fjernmelding.

2 produkter

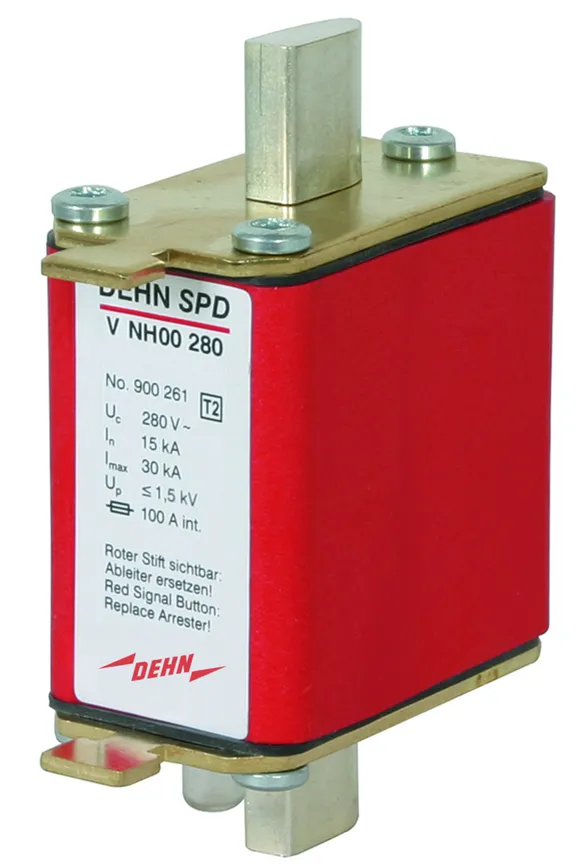

artikelnr. 900261 V NH00 280

GTIN 4013364094352, CCT (EU): 85363030, Bruttovægt: 191.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

V NH00 280 surge arrester
Single-pole surge arrester
for use in NH00 fuse holders
Type 2 SPD according to EN 61643-11
Fault indication
Max. continuous operating voltage: 280 V a.c.
Voltage protection level at 15 kA (8/20): < 1.5 kV
Nominal discharge current: 15 kA (8/20)
Max. discharge current: 30 kA (8/20)
Rated breaking capacity of the
integrated backup protection: 100 kA
Energy-coordinated according to IEC 62305-4
with arresters of the Red/Line series

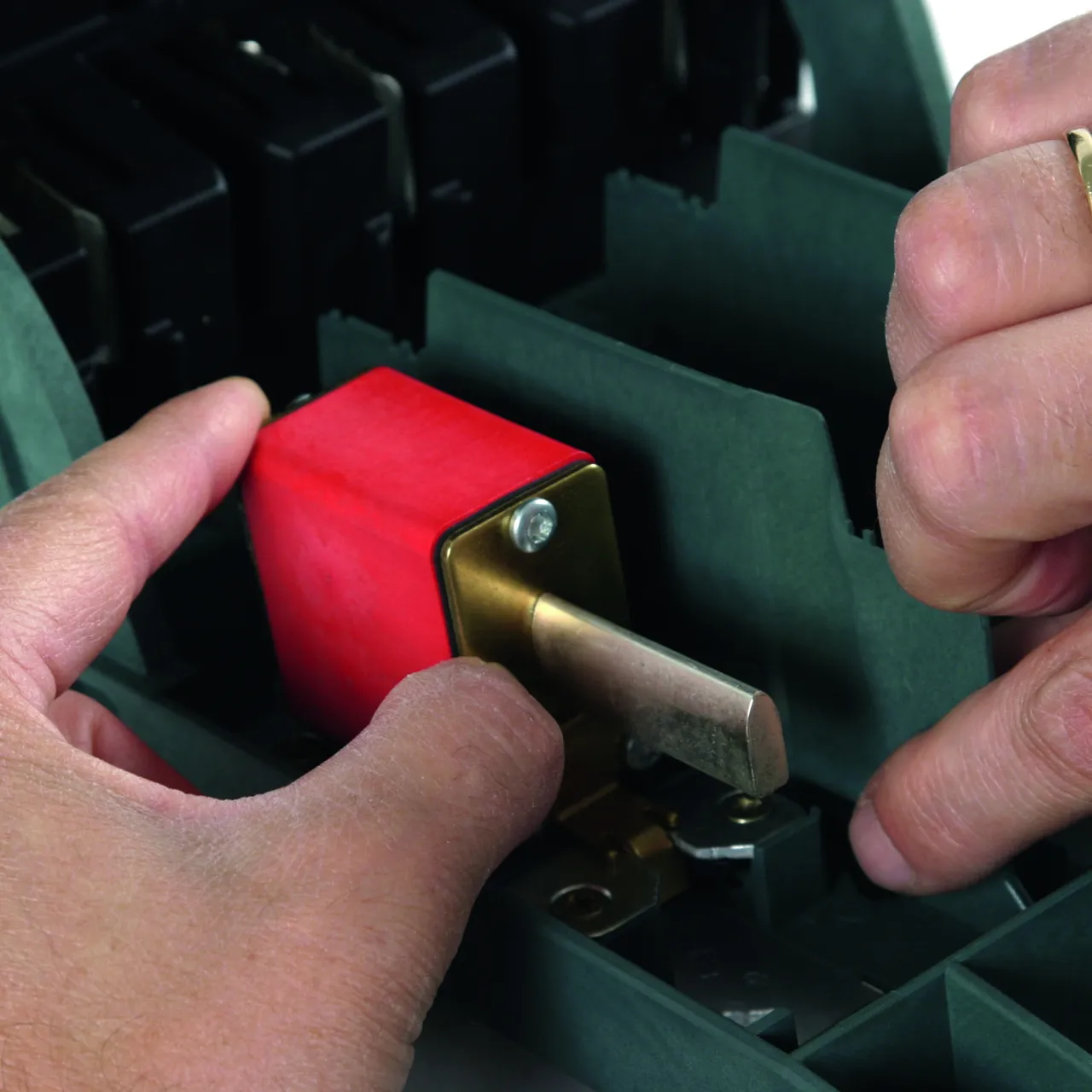

Mounted on NH00 fuse holders

fabrikat: DEHN
Type: V NH00 280
artikelnr.: 900261
eller tilsvarende

Certificater

Teksniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	280 V (50 / 60 Hz)
Max. afledestødstrøm (8/20 µs) (I_max )	30 kA
Restspænding (U_P )	≤ 1,5 kV
Max. overstrømsbeskyttelse på netsiden	Ikke nødvendig

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	280 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	30 kA
Restspænding (U_P )	≤ 1,5 kV
Restspænding ved 5 kA (U_P )	≤ 1,2 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse på netsiden	Ikke nødvendig
Afbrydeevne af den interne for-sikring	25 kA
Kortslutningsbæreevne (I_SCCR )	25 kA_rms
Midlertidig overspænding (TOV) (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Indikation for afbryder	Rød signalstift
Antal porte	1
Driftstemperaturområde (T_U )	-40 °C ... +80 °C

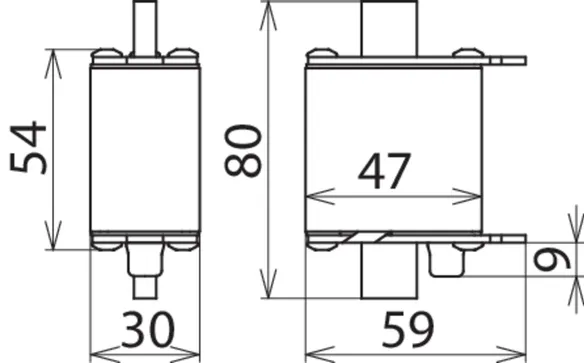

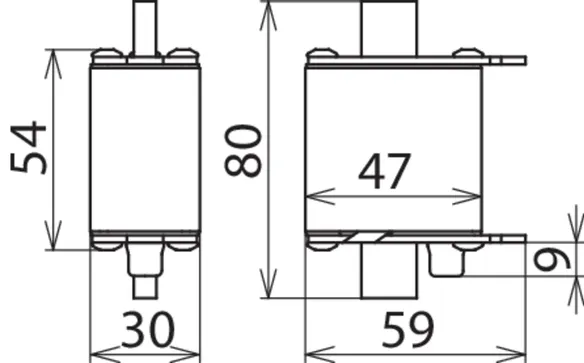

Montage på	NH-sikringsholdere, størrelse 00
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IPX4W

Produkt 900261 blev tilføjet til notesblok.

Gå til notesblok

Produkt 900261 blev lagt I kurven.

Gå til webshoppen

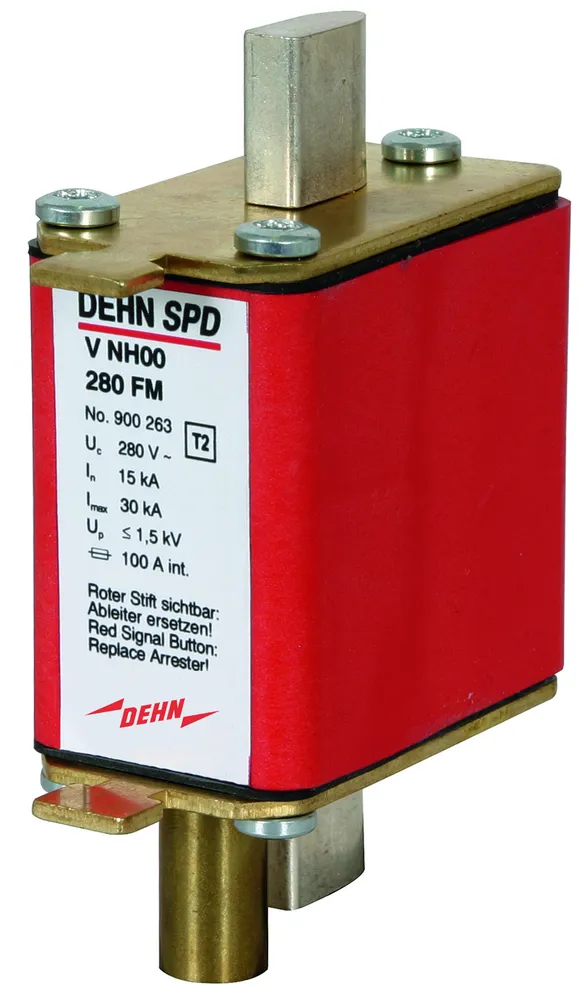

artikelnr. 900263 V NH00 280 FM

GTIN 4013364094369, CCT (EU): 85363030, Bruttovægt: 208.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

V NH00 280 FM surge arrester
Single-pole surge arrester
for use in NH00 fuse holders
With tripping indicator for remote signalling
Type 2 SPD according to EN 61643-11
Fault indication
Max. continuous operating voltage: 280 V a.c.
Voltage protection level at 15 kA (8/20): < 1.5 kV
Nominal discharge current: 15 kA (8/20)
Max. discharge current: 30 kA (8/20)
Rated breaking capacity of the
integrated backup protection: 100 kA
Energy-coordinated according to IEC 62305-4
with arresters of the Red/Line series
Mounted on NH00 fuse holders

fabrikat: DEHN
Type: V NH00 280 FM
artikelnr.: 900263
eller tilsvarende

Certificater

Teksniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	280 V (50 / 60 Hz)
Max. afledestødstrøm (8/20 µs) (I_max )	30 kA
Restspænding (U_P )	≤ 1,5 kV
Max. overstrømsbeskyttelse på netsiden	Ikke nødvendig

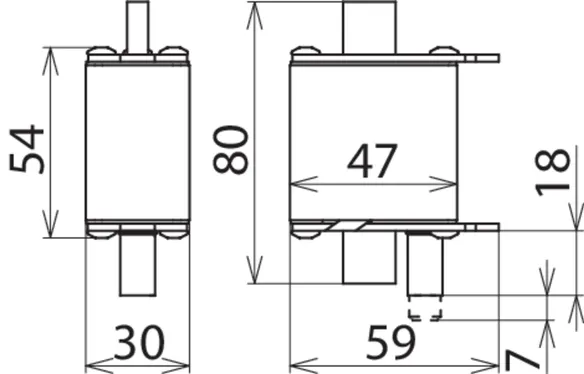

Signalstift til fjernmelding	Udløsevej 7 mm

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	280 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	30 kA
Restspænding (U_P )	≤ 1,5 kV
Restspænding ved 5 kA (U_P )	≤ 1,2 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse på netsiden	Ikke nødvendig
Afbrydeevne af den interne for-sikring	25 kA
Kortslutningsbæreevne (I_SCCR )	25 kA_rms
Midlertidig overspænding (TOV) (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Indikation for afbryder	Rød signalstift
Signalstift til fjernmelding	Udløsevej 7 mm
Antal porte	1
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Montage på	NH-sikringsholdere, størrelse 00
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IPX4W

Produkt 900263 blev tilføjet til notesblok.

Gå til notesblok

Produkt 900263 blev lagt I kurven.

Gå til webshoppen

V NH1

Varistorbaseret overspændingsafleder med integreret for-sikring til brug i NH-sikringsholder, størrelse 1.

1 produkt

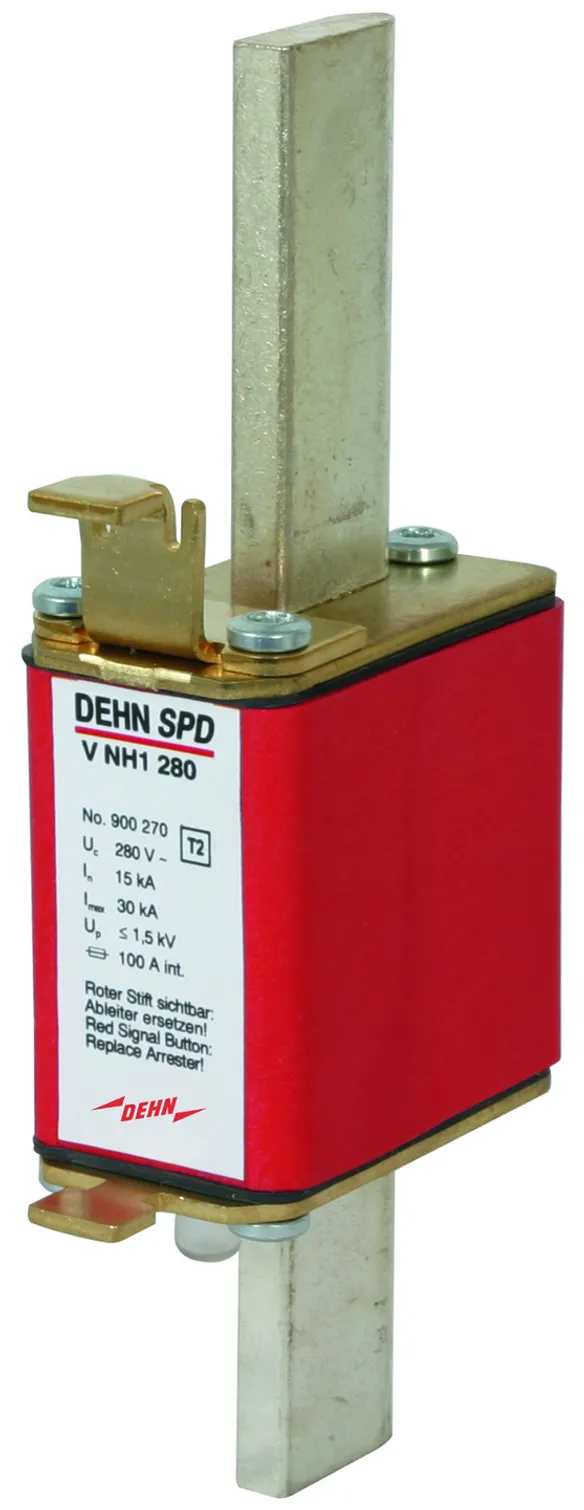

artikelnr. 900270 V NH1 280

GTIN 4013364106703, CCT (EU): 85363030, Bruttovægt: 243.10 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

V NH1 280 surge arrester
Single-pole surge arrester
for use in NH1 fuse holders
Type 2 SPD according to EN 61643-11
Fault indication
Max. continuous operating voltage: 280 V a.c.
Voltage protection level at 15 kA (8/20): < 1.5 kV
Nominal discharge current: 15 kA (8/20)
Max. discharge current: 30 kA (8/20)
Rated breaking capacity of the
integrated backup protection: 100 kA
Energy-coordinated according to IEC 62305-4
with arresters of the Red/Line series
Mounted on NH1 fuse holders; EN 50022

fabrikat: DEHN
Type: V NH1 280
artikelnr.: 900270
eller tilsvarende

Certificater

Teksniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	280 V (50 / 60 Hz)
Max. afledestødstrøm (8/20 µs) (I_max )	30 kA
Restspænding (U_P )	≤ 1,5 kV
Max. overstrømsbeskyttelse på netsiden	Ikke nødvendig

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	280 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	30 kA
Restspænding (U_P )	≤ 1,5 kV
Restspænding ved 5 kA (U_P )	≤ 1,2 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse på netsiden	Ikke nødvendig
Afbrydeevne af den interne for-sikring	25 kA
Kortslutningsbæreevne (I_SCCR )	25 kA_rms
Midlertidig overspænding (TOV) (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Indikation for afbryder	Rød signalstift
Antal porte	1
Driftstemperaturområde (T_U )	-40 °C ... +80 °C

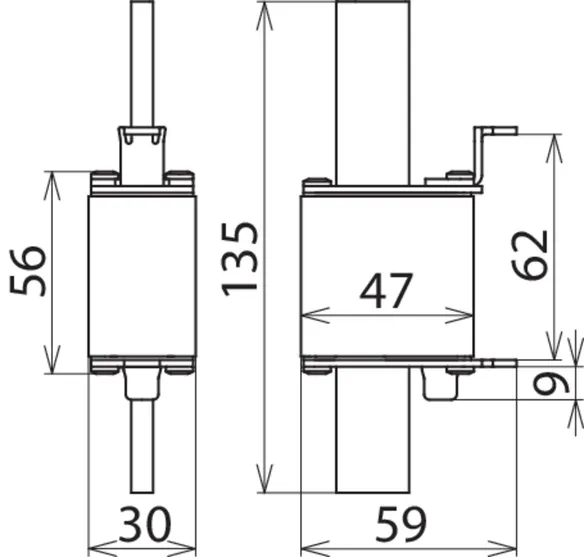

Montage på	NH-sikringsholder, størrelse 1
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IPX4W

Produkt 900270 blev tilføjet til notesblok.

Gå til notesblok

Produkt 900270 blev lagt I kurven.

Gå til webshoppen

VA NH00 (FM)

Varistor- og gnistgabsbaseret overspændingsafleder med integreret for-sikring til brug i NH00-sikringsholdere, kan fås med speciel signalstift til fjernmelding.

2 produkter

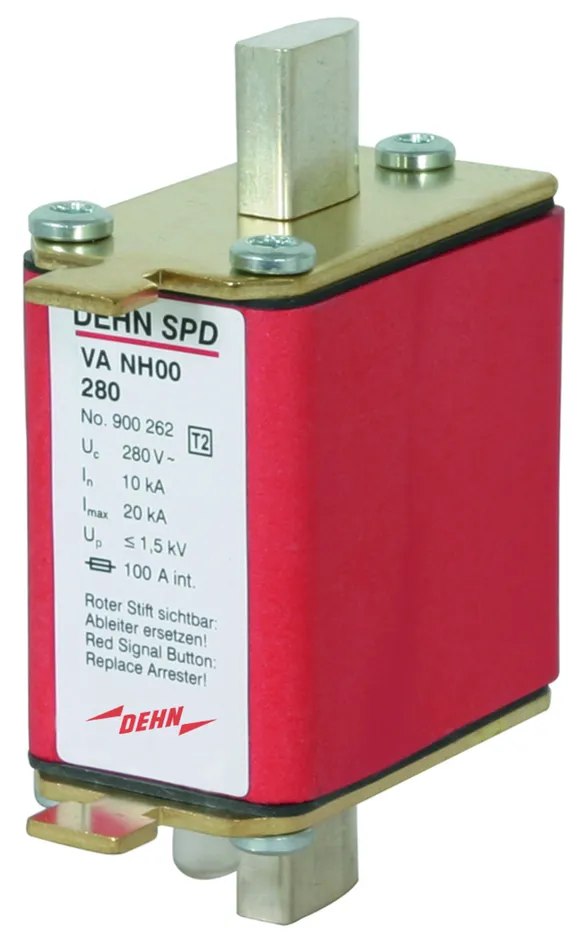

artikelnr. 900262 VA NH00 280

GTIN 4013364072572, CCT (EU): 85363030, Bruttovægt: 192.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

VA NH00 280 surge arrester
Single-pole surge arrester
for use in NH00 fuse holders
Type 2 SPD according to EN 61643-11
Fault indication
Max. continuous operating voltage: 280 V a.c.
Voltage protection level <= 1.5 kV
Nominal discharge current: 10 kA (8/20)
Max. discharge current: 20 kA (8/20)
Rated breaking capacity of the
integrated backup protection: 100 kA
Energy-coordinated according to IEC 62305-4
with arresters of the Red/Line series
Mounted on NH00 fuse holders

fabrikat: DEHN
Type: VA NH00 280
artikelnr.: 900262
eller tilsvarende

Certificater

Teksniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	280 V (50 / 60 Hz)
Max. afledestødstrøm (8/20 µs) (I_max )	20 kA
Restspænding (U_P )	≤ 1,5 kV
Max. overstrømsbeskyttelse på netsiden	Ikke nødvendig

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	280 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Max. afledestødstrøm (8/20 µs) (I_max )	20 kA
Restspænding (U_P )	≤ 1,5 kV
Reaktionstid (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	Ikke nødvendig
Afbrydeevne af den interne for-sikring	25 kA
Kortslutningsbæreevne (I_SCCR )	25 kA_rms
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Indikation for afbryder	Rød signalstift
Antal porte	1
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Montage på	NH-sikringsholdere, størrelse 00
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IPX4W

Produkt 900262 blev tilføjet til notesblok.

Gå til notesblok

Produkt 900262 blev lagt I kurven.

Gå til webshoppen

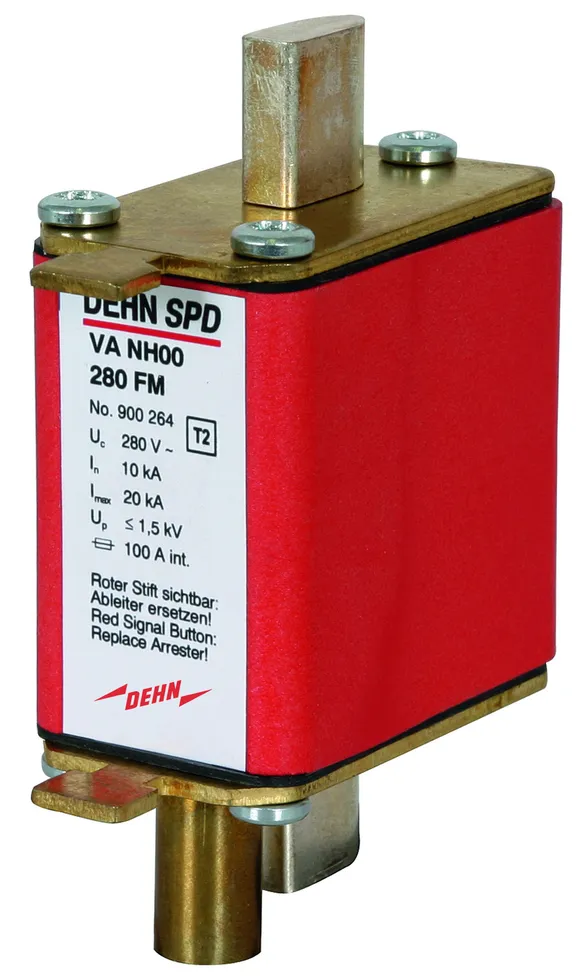

artikelnr. 900264 VA NH00 280 FM

GTIN 4013364073661, CCT (EU): 85363030, Bruttovægt: 170.90 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

VA NH00 280 FM surge arrester
Single-pole surge arrester
for use in NH00 fuse holders
With tripping indicator for remote signalling
Type 2 SPD according to EN 61643-11
Fault indication
Max. continuous operating voltage: 280 V a.c.
Voltage protection level: <= 1.5 kV
Nominal discharge current: 10 kA (8/20)
Max. discharge current: 20 kA (8/20)
Rated breaking capacity of the
integrated backup protection: 100 kA
Energy-coordinated according to IEC 62305-4
with arresters of the Red/Line series
Mounted on NH00 fuse holders

fabrikat: DEHN
Type: VA NH00 280 FM
artikelnr.: 900264
eller tilsvarende

Certificater

Teksniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	280 V (50 / 60 Hz)
Max. afledestødstrøm (8/20 µs) (I_max )	20 kA
Restspænding (U_P )	≤ 1,5 kV
Max. overstrømsbeskyttelse på netsiden	Ikke nødvendig
Signalstift til fjernmelding	Udløsevej 7 mm

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	280 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Max. afledestødstrøm (8/20 µs) (I_max )	20 kA
Restspænding (U_P )	≤ 1,5 kV
Reaktionstid (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	Ikke nødvendig
Afbrydeevne af den interne for-sikring	25 kA
Kortslutningsbæreevne (I_SCCR )	25 kA_rms
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Indikation for afbryder	Rød signalstift
Signalstift til fjernmelding	Udløsevej 7 mm
Antal porte	1
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Montage på	NH-sikringsholdere, størrelse 00
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IPX4W

Produkt 900264 blev tilføjet til notesblok.

Gå til notesblok

Produkt 900264 blev lagt I kurven.

Gå til webshoppen

VA NH1

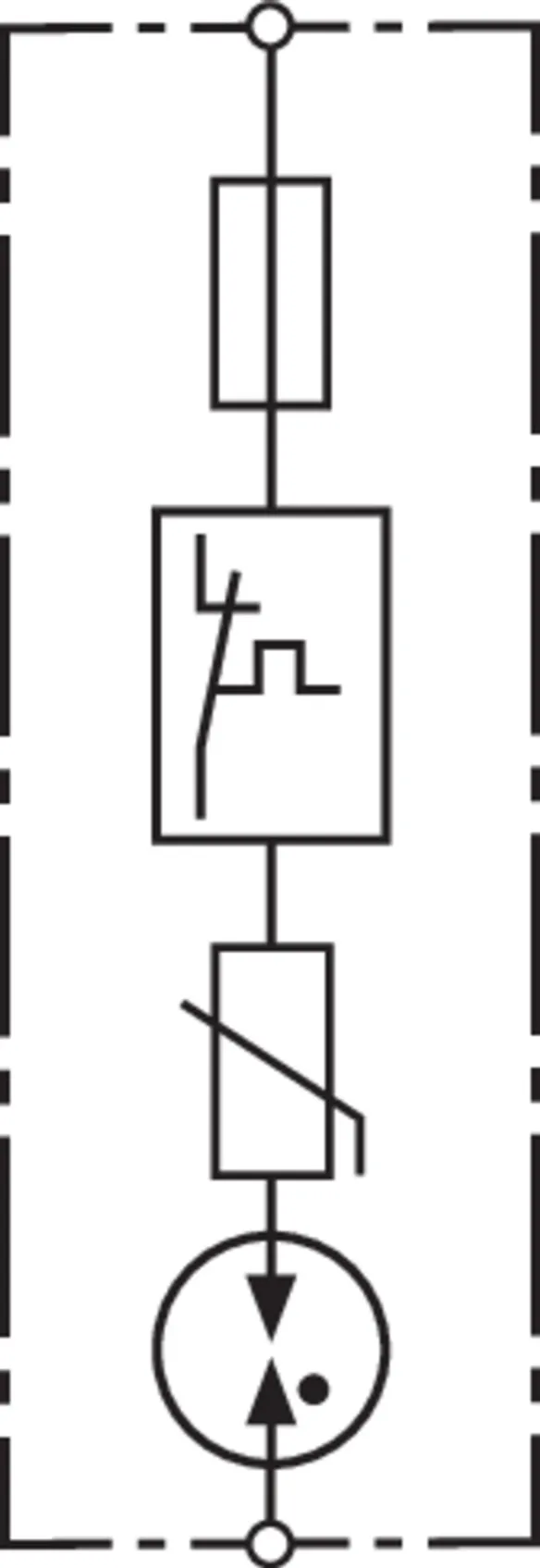

Varistor- og gnistgabsbaseret overspændingsafleder med integreret for-sikring til brug i NH-sikringsholder, størrelse 1.

1 produkt

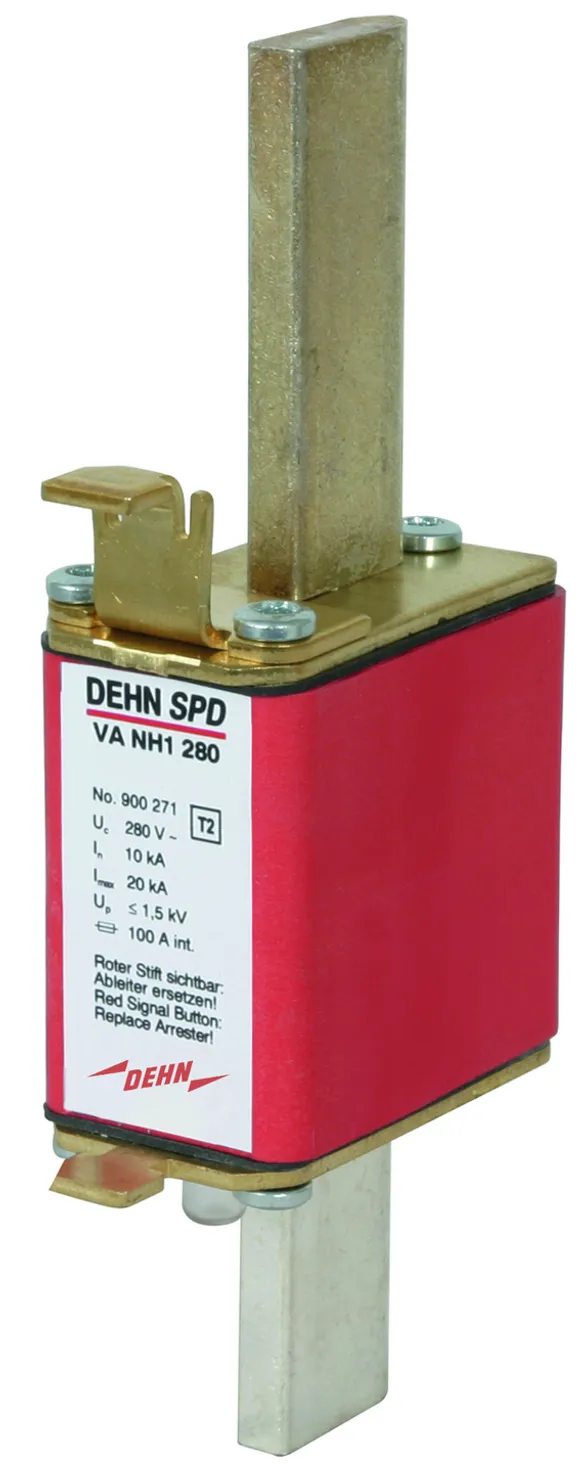

artikelnr. 900271 VA NH1 280

GTIN 4013364106710, CCT (EU): 85363030, Bruttovægt: 243.50 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

VA NH1 280 surge arrester
Single-pole surge arrester
for use in NH1 fuse holders
Type 2 SPD according to EN 61643-11
Fault indication
Max. continuous operating voltage: 280 V a.c.
Voltage protection level: < 1.5 kV
Nominal discharge current: 10 kA (8/20)
Max. discharge current: 20 kA (8/20)
Rated breaking capacity of the
integrated backup protection: 100 kA
Energy-coordinated according to IEC 62305-4
with arresters of the Red/Line series

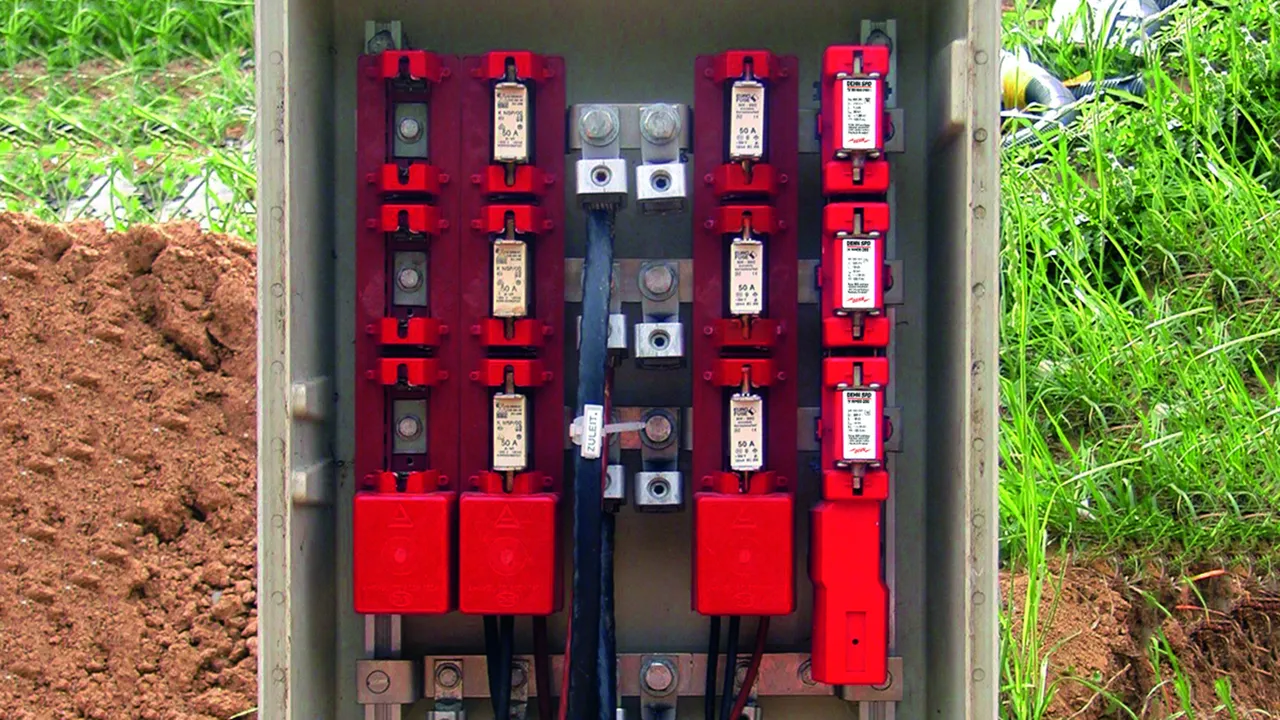

Mounted on NH1 fuse holders

fabrikat: DEHN
Type: VA NH1 280
artikelnr.: 900271
eller tilsvarende

Certificater

Teksniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	280 V (50 / 60 Hz)
Max. afledestødstrøm (8/20 µs) (I_max )	20 kA
Restspænding (U_P )	≤ 1,5 kV
Max. overstrømsbeskyttelse på netsiden	Ikke nødvendig

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	280 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Max. afledestødstrøm (8/20 µs) (I_max )	20 kA
Restspænding (U_P )	≤ 1,5 kV
Reaktionstid (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	Ikke nødvendig
Afbrydeevne af den interne for-sikring	25 kA
Kortslutningsbæreevne (I_SCCR )	25 kA_rms
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Indikation for afbryder	Rød signalstift
Antal porte	1
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Montage på	NH-sikringsholder, størrelse 1
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IPX4W

Produkt 900271 blev tilføjet til notesblok.

Gå til notesblok

Produkt 900271 blev lagt I kurven.

Gå til webshoppen

Results for products (0)

Results for content (0)

V NH / VA NH

Details
