Lynstrømstæller

Smart lynstrømstæller til potentialfri registrering af antal og tidspunkt (dato for forekomst med tidsstempel) for afledestrømme.
Ved batteridrift (selvstændig, uden netdel) med lokal lagring af dataene og visning på display.
Ved netdrift med mulighed for kommunikation (Modbus RTU) mellem tæller og eksternt kontrolrum.

Lynstrømstæller IPC P4

Forventes at kunne leveres i 2. kvartal 2024.

1 produkt

artikelnr. 910513 IPC P4

GTIN 6942299506310, CCT (EU): 90291000, Bruttovægt: 194.69 g, VPE: 1.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

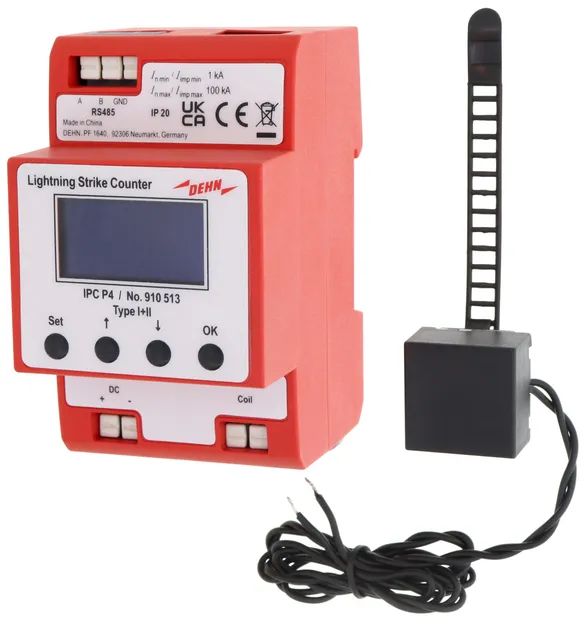

Lynstrømstæller IPC P4
Tæller i batterifunktion (kun intern lagring) eller
med ekstern 9-36 V DC-forsyning (med kommunikation til kontrolrum)
Potentialfri registrering af afledestrømme
fra overspændingsbeskyttelsesenheder
Sensor til placering på aflederens jordledning
Snoet sensorledning: 0,5 m lang
Minimumtalværdi for impuls-udladningsstrømmen (10/350 µs): 1 kA
Talgrænseværdi for impuls-udladningsstrømmen (10/350 µs): 100 kA
Minimumtalværdi for udladningsstrømmen (8/20 µs): 1 kA
Talgrænseværdi for udladningsstrømmen (8/20 µs): 100 kA
OLED-display
elektrisk tæller 0 ... 999
Montering på DIN-profilskinne 35 mm iht. EN 60715

fabrikat: DEHN
Type: IPC P4
artikelnr.: 910513
eller tilsvarende

Certificater

Teksniske data

Lynstrømstæller iht. GB/T 33588.6 og EN/IEC 62561-6	Type I + Type II
Tællegrænseværdi for impuls-udladningsstrømmen (10/350 µs) (I_{imp max} )	100 kA
Minimumtælleværdi for impuls-udladningsstrømmen (10/350 µs) (I_{imp min} )	1 kA
Tællegrænseværdi for udladningsstrømmen (8/20 µs) (I_{n max} )	100 kA
Minimumtælleværdi for udladningsstrømmen (8/20 µs) (I_{n min} )	1 kA
OLED-display	Elektronisk tæller 0-999
Strømforsyning	Litium-mangandioxid-batteri eller 9-36 V DC
Nulstilling	Knapper på enheden (f.eks. til nulstilling af tælleren til 0) eller via fjernadgang
Indbygningsmål (sensor)	25 mm x 25 mm x 15 mm
Tilbehør inkluderet i levering	Sensor med integreret fastgørelseslaske

Lynstrømstæller iht. GB/T 33588.6 og EN/IEC 62561-6	Type I + Type II
Tællegrænseværdi for impuls-udladningsstrømmen (10/350 µs) (I_{imp max} )	100 kA
Minimumtælleværdi for impuls-udladningsstrømmen (10/350 µs) (I_{imp min} )	1 kA
Tællegrænseværdi for udladningsstrømmen (8/20 µs) (I_{n max} )	100 kA
Minimumtælleværdi for udladningsstrømmen (8/20 µs) (I_{n min} )	1 kA
OLED-display	Elektronisk tæller 0-999
Strømforsyning	Litium-mangandioxid-batteri eller 9-36 V DC
Batteritilstandskontrol	OLED på enheden eller via fjernadgang
Nulstilling	Knapper på enheden (f.eks. til nulstilling af tælleren til 0) eller via fjernadgang
Driftstemperaturområde	-20 °C ... +70 °C
Opbevaringstemperaturområde	-30 °C ... +80 °C
Monteres på	35 mm DIN-skinne iht. EN 60715
Kapslingsmateriale (tæller)	Termoplast, rød, UL 94 V-0
Kapslingsmateriale (sensor)	Polyamid
Monteringssted	Indendørs
Kapslingsklasse	IP 20
Kommunikationsprotokol	Modbus RTU
Kommunikationsgrænseflade	RS 485

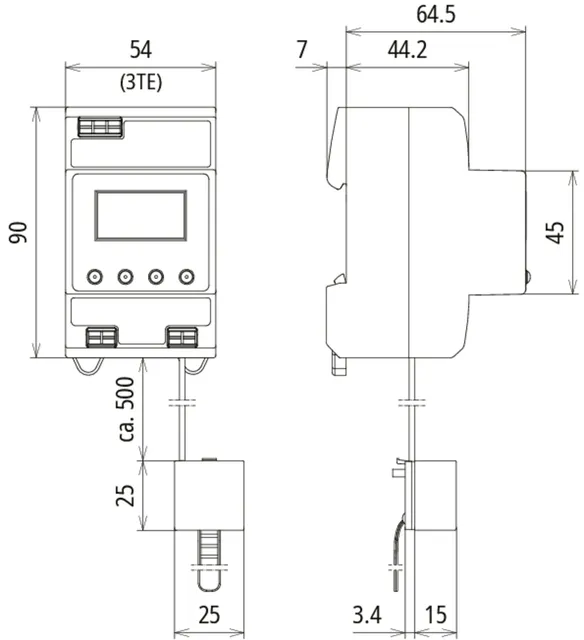

Indbygningsmål (tæller)	3 modul(er), DIN 43880
Indbygningsmål (sensor)	25 mm x 25 mm x 15 mm
Tilbehør inkluderet i levering	Sensor med integreret fastgørelseslaske
Tilslutningsteknik	Push-in
Standby-forsyning	1 litiumbatteri af typen CR17505 (udskifteligt)
