Støtterør med HVI-powerleder

Højspændingsresistent og isoleret nedleder til opretholdelse af separationsafstanden til elektrisk ledende dele efter EN 62305-3.

Anvendelig op til en tilsvarende separationsafstand s ≤ 90 cm (i luft) eller s ≤ 180 cm (solidt materiale).

Visuelt veludført montering af HVI-powerleder inden i støtterør sørger for mindre overflade udsat for vind.

Minimum ordrelængde på 6 m. Pga. ordrespecifik produktion (længde tilrettes efter ønske) kan lederen ikke returneres.

Lederlængde skal angives ved bestilling (i trin af 0,5 m).

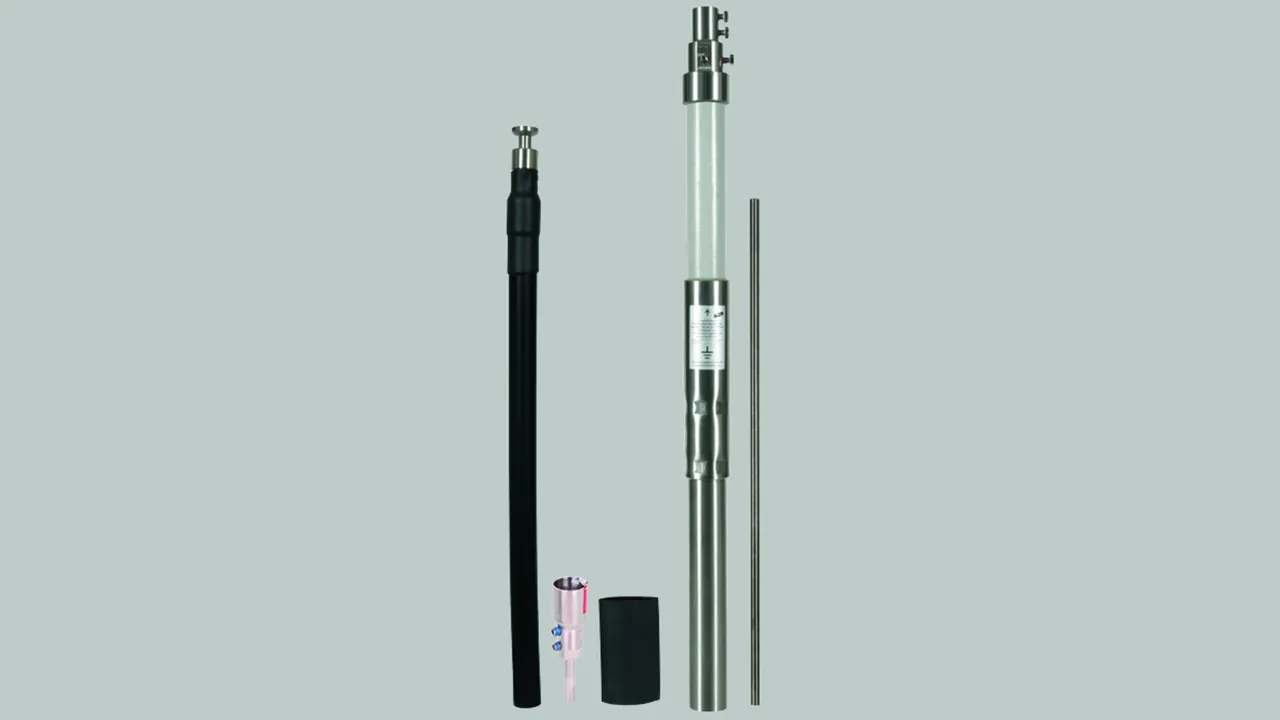

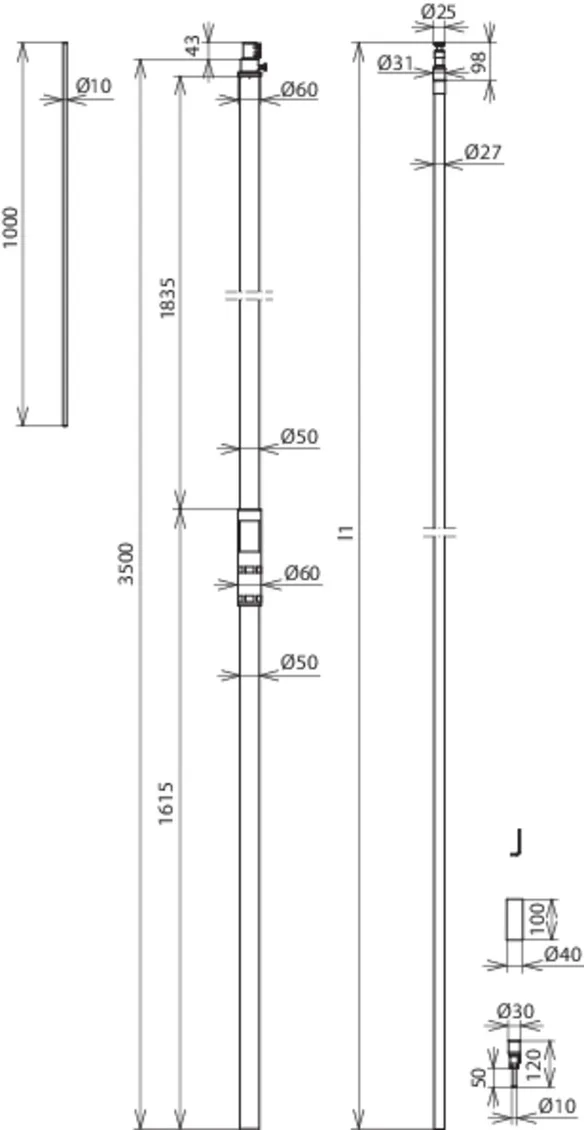

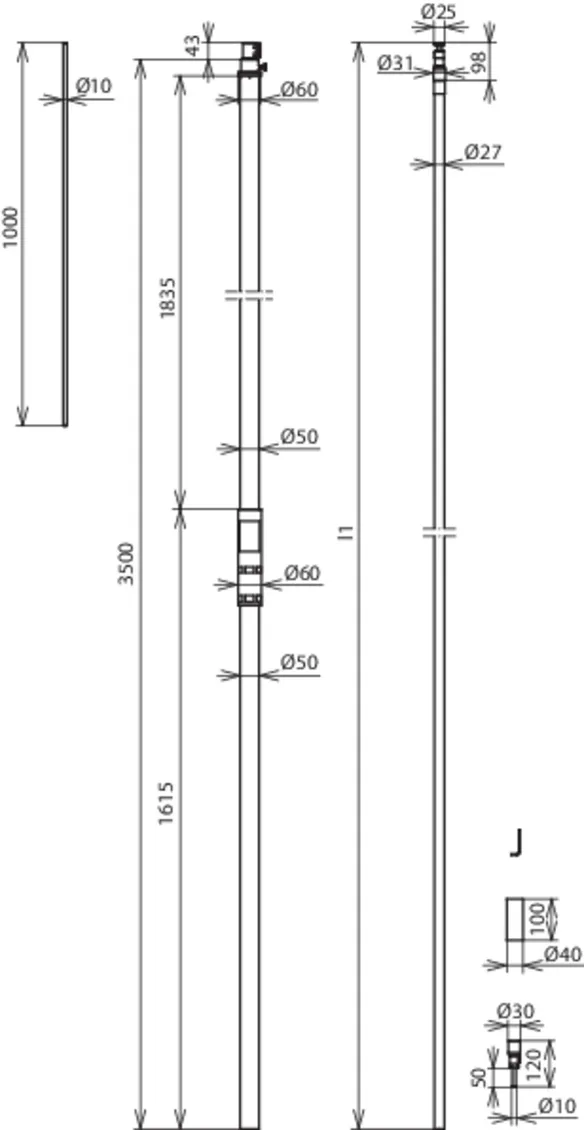

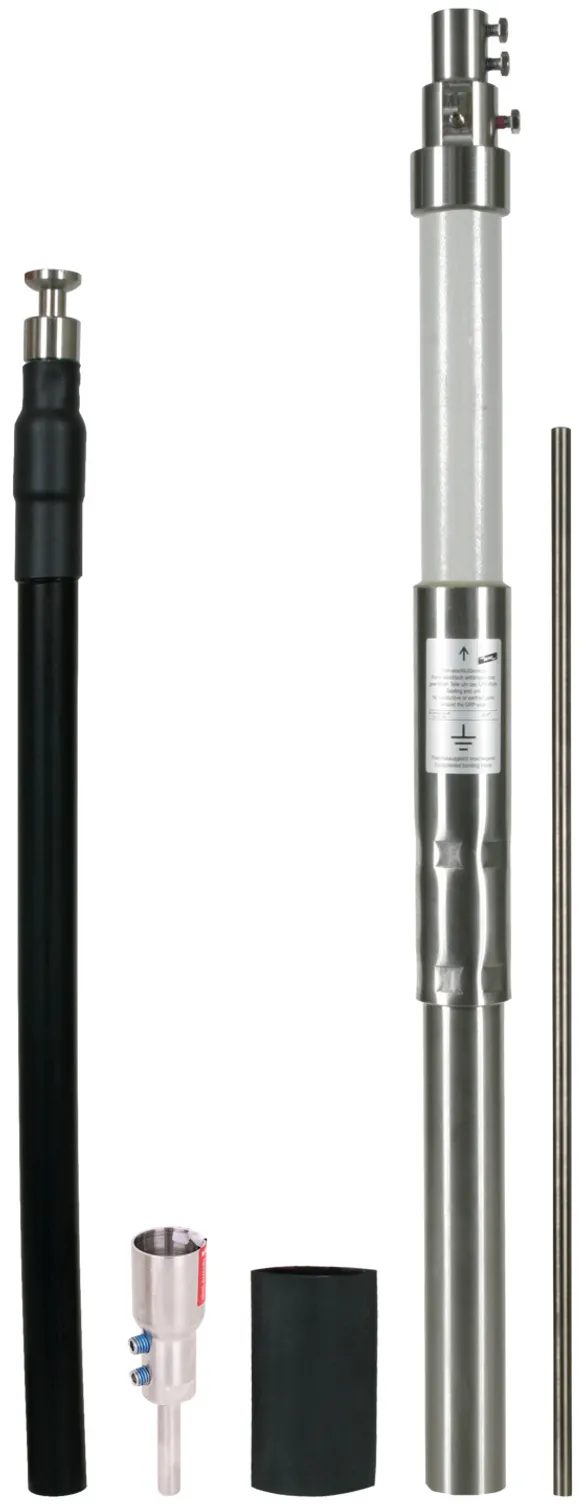

HVI-powerleder i støtterør med indfangerspids

Støtterør med indvendig endeafslutning og PA-fjederelement.
Indfangerspids i rustfrit stål, Ø10 mm, længde 1000 mm.

1 produkt

artikelnr. 819430 HVI P 27 L6M SR3500 FSP1000 GFK V2A

GTIN 4013364152236, CCT (EU): 85389099, Bruttovægt: 16.00 kg, VPE: 1.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

CAD filer

HVI power-leder i støtterør, længde 3500 mm GFK/NIRO
HVI power-leder i støtterør
højspændingsfast isoleret nedleder til opretholdelse
af separationsafstanden til elektrisk ledende dele
iht. DIN EN 62305-3 (VDE 0185-305-3)
Tilsvarende separationsafstand s =< 90 cm (i luft)
eller s =< 180 cm (fast materiale).
Støtterørene med HVI power-lederen er dimensioneret iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
HVI power-leder i støtterør, med speciel indvendigt ført
endeafslutning og indfangerspids Ø10 mm, længde 1000 mm.
Materiale (støtterør): GFK / Rustfrit
Længde (støtterør): 3500 mm
Transportlængde: 3500 mm
Diameter Ø leder: 27 mm
Farve (leder): Sort ●
Materiale (leder): Cu
Min. bestillingslængde: 6 m
Max. bestillingslængde: 35 m
Max. frilængde med indfangerspids (vægmontage): 3500 mm
Maks. vindstyrke: (maks. frilængde 3500 mm, 1x HVI power indvendigt) 234 km/t
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: HVI P 27 L6M SR3500 FSP1000 GFK V2A
artikelnr.: 819430
eller tilsvarende

Certificater

Teksniske data

Materiale (støtterør)	GFK / Rustfrit
Længde (støtterør)	3500 mm
Transportlængde	3500 mm
Diameter Ø leder	27 mm
Farve (leder)	Sort ●
Materiale (leder)	Cu
Min. bestillingslængde	6 m
Max. bestillingslængde	35 m
Egnet til lederføring udenpå rør	Nej
Max. frilængde med indfangerspids (vægmontage)	3500 mm
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale (indfangerspids)	Rustfrit
Længde (indfangerspids)	1000 mm
Materiale (støtterør)	GFK / Rustfrit
Længde (støtterør)	3500 mm
Transportlængde	3500 mm
Diameter Ø leder	27 mm
Farve (leder)	Sort ●
Materiale (leder)	Cu
Farve (RAL)	Tilsvarende 9011
Tværsnit (indvendigt)	25 mm²
Lynstrømsbæreevne (Klasse / I_imp )	H2 / 200 kA
Tilsvarende separationsafstand s (i luft)	≤ 90 cm
Materiale (isolering)	PE
Materiale (kappe)	PE
Kappeegenskaber	UV-stabiliseret og vejrresistent
Tilslutningsdiameter	10 mm
Materiale (tilslutningselement)	Rustfrit
Støtterør	50 x 4 mm
Min. bestillingslængde	6 m
Max. bestillingslængde	35 m
Egnet til lederføring udenpå rør	Nej
Max. frilængde med indfangerspids (vægmontage)	3500 mm
Maks. vindstyrke	(maks. frilængde 3500 mm, 1x HVI power indvendigt) 234 km/t
Udtrækskraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Bøjekraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819430 blev tilføjet til notesblok.

Gå til notesblok

Produkt 819430 blev lagt I kurven.

Gå til webshoppen

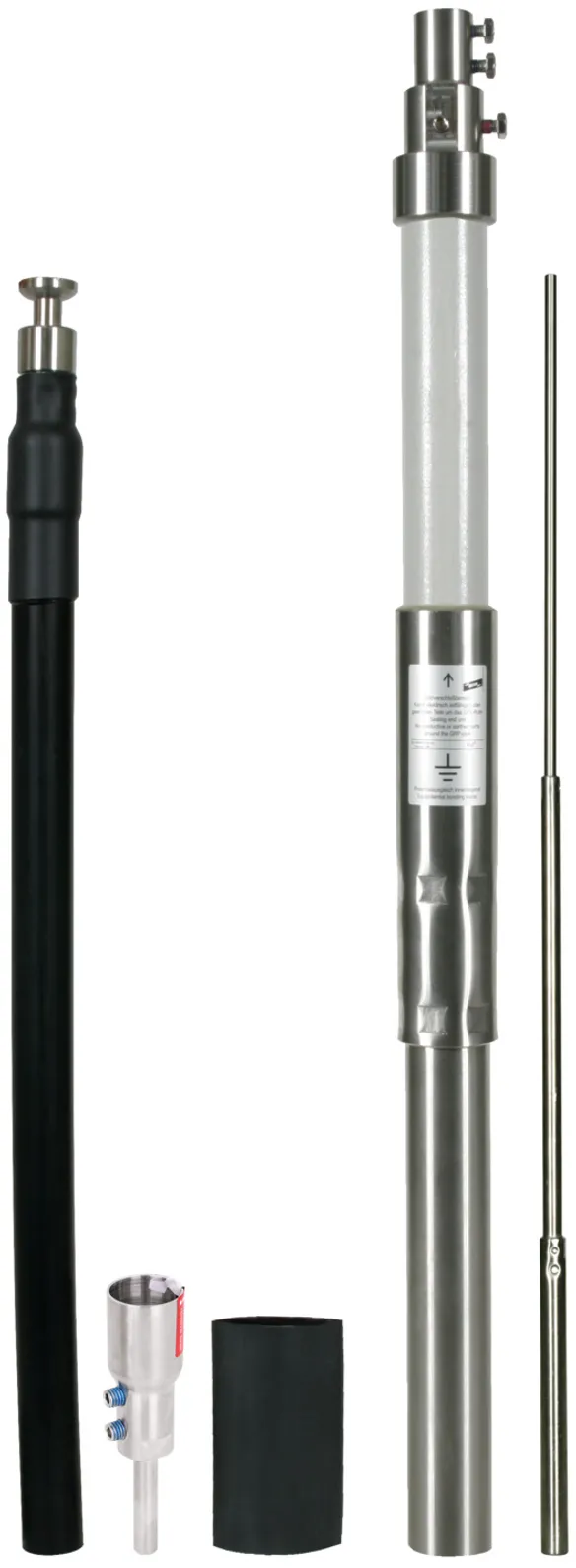

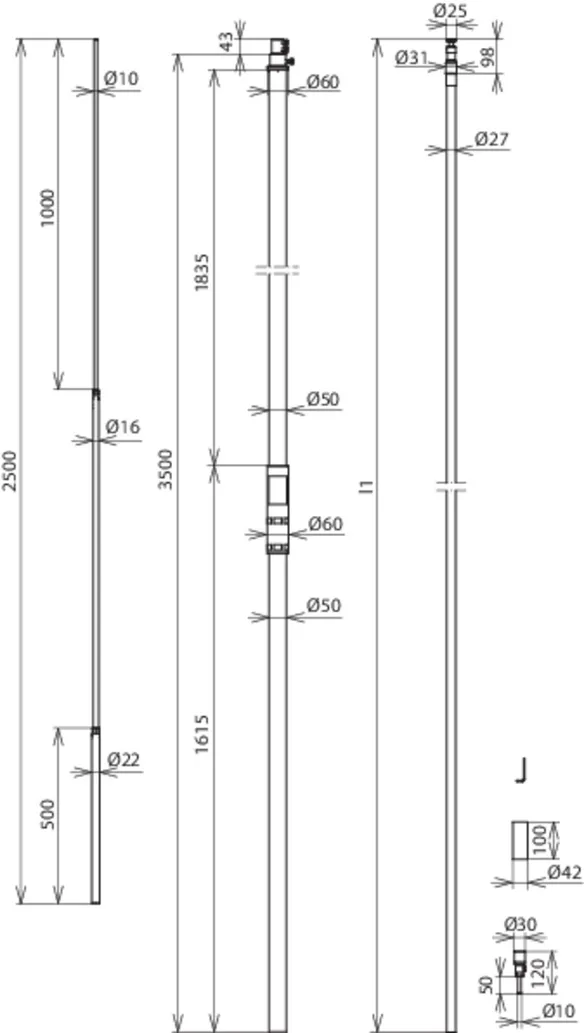

HVI-powerleder i støtterør med indfangerstang

Støtterør med indvendig endeafslutning og PA-fjederelement.
Indfangerstang i rustfrit stål, Ø22 / 16 / 10 mm), længde 2500 mm.

2 produkter

artikelnr. 819431 HVI P 27 L6M SR3500 FS2500 GFK V2A

GTIN 4013364155442, CCT (EU): 85389099, Bruttovægt: 17.60 kg, VPE: 1.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

CAD filer

HVI power-leder i støtterør med indfangerstang, længde 3500 mm GFK/NIRO
HVI power-leder i støtterør
højspændingsfast isoleret nedleder til opretholdelse
af separationsafstanden til elektrisk ledende dele
iht. DIN EN 62305-3 (VDE 0185-305-3)
Tilsvarende separationsafstand s =< 90 cm (i luft)
eller s =< 180 cm (fast materiale).
Støtterørene med HVI power-lederen er dimensioneret iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
HVI power-leder i støtterør, med speciel indvendigt ført
endeafslutning og indfangerstang Ø22/16/10 mm, længde 2500 mm
Materiale (støtterør): GFK / Rustfrit
Længde (støtterør): 3500 mm
Transportlængde: 3500 mm
Diameter Ø leder: 27 mm
Farve (leder): Sort ●
Materiale (leder): Cu
Min. bestillingslængde: 6 m
Max. bestillingslængde: 35 m
Max. frilængde med indfangerstang (vægmontage): 5000 mm
Maks. vindstyrke: (maks. frilængde 5000 mm, 1x HVI power indvendigt) 163 km/t
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: HVI P 27 L6M SR3500 FS2500 GFK V2A
artikelnr.: 819431
eller tilsvarende

Certificater

Teksniske data

Materiale (støtterør)	GFK / Rustfrit
Længde (støtterør)	3500 mm
Transportlængde	3500 mm
Diameter Ø leder	27 mm
Farve (leder)	Sort ●
Materiale (leder)	Cu
Min. bestillingslængde	6 m
Max. bestillingslængde	35 m
Egnet til lederføring udenpå rør	Nej
Max. frilængde med indfangerstang (vægmontage)	5000 mm
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale (indfangerstang)	Rustfrit
Længde (indfangerstang)	2500 mm
Materiale (støtterør)	GFK / Rustfrit
Længde (støtterør)	3500 mm
Transportlængde	3500 mm
Diameter Ø leder	27 mm
Farve (leder)	Sort ●
Materiale (leder)	Cu
Farve (RAL)	Tilsvarende 9011
Tværsnit (indvendigt)	25 mm²
Lynstrømsbæreevne (Klasse / I_imp )	H2 / 200 kA
Tilsvarende separationsafstand s (i luft)	≤ 90 cm
Materiale (isolering)	PE
Materiale (kappe)	PE
Kappeegenskaber	UV-stabiliseret og vejrresistant
Tilslutningsdiameter	10 mm
Materiale (tilslutningselement)	Rustfrit
Støtterør	50 x 4 mm
Min. bestillingslængde	6 m
Max. bestillingslængde	35 m
Egnet til lederføring udenpå rør	Nej
Max. frilængde med indfangerstang (vægmontage)	5000 mm
Maks. vindstyrke	(maks. frilængde 5000 mm, 1x HVI power indvendigt) 163 km/t
Udtrækskraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Bøjekraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819431 blev tilføjet til notesblok.

Gå til notesblok

Produkt 819431 blev lagt I kurven.

Gå til webshoppen

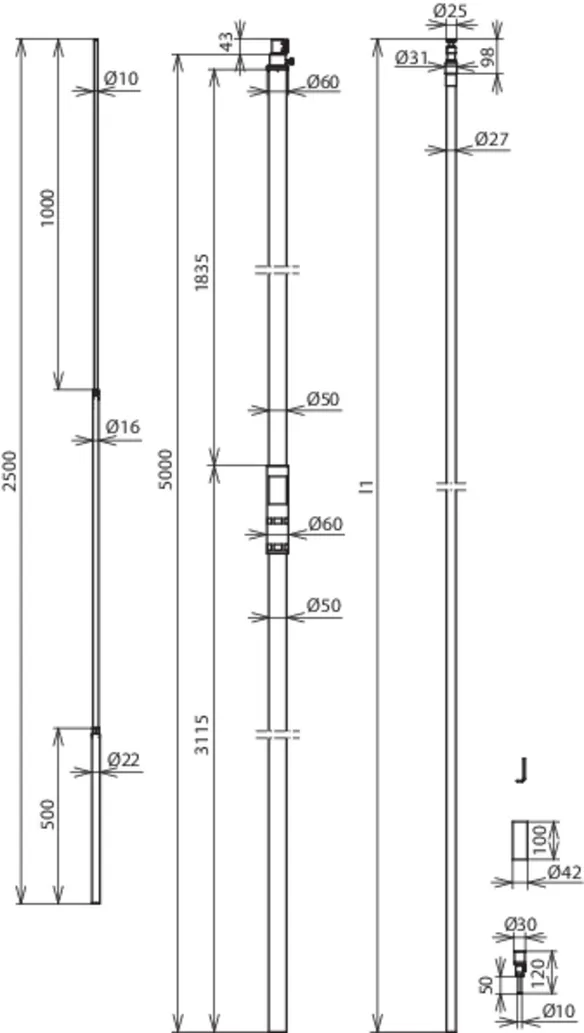

artikelnr. 819433 HVI P 27 L6M SR5000 FS2500 GFK V2A

GTIN 4013364155459, CCT (EU): 85389099, Bruttovægt: 21.60 kg, VPE: 1.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

HVI power-leder i støtterør med indfangerstang, længde 5000 mm GFK/NIRO
HVI power-leder i støtterør
højspændingsfast isoleret nedleder til opretholdelse
af separationsafstanden til elektrisk ledende dele
iht. DIN EN 62305-3 (VDE 0185-305-3)
Tilsvarende separationsafstand s =< 90 cm (i luft)
eller s =< 180 cm (fast materiale).
Støtterørene med HVI power-lederen er dimensioneret iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
HVI power-leder i støtterør, med speciel indvendigt ført
endeafslutning og indfangerstang Ø22/16/10 mm, længde 2500 mm
Materiale (støtterør): GFK / Rustfrit
Længde (støtterør): 5000 mm
Transportlængde: 5000 mm
Diameter Ø leder: 27 mm
Farve (leder): Sort ●
Materiale (leder): Cu
Min. bestillingslængde: 6 m
Max. bestillingslængde: 35 m
Max. frilængde med indfangerstang (vægmontage): 5500 mm
Maks. vindstyrke: (maks. frilængde 5500 mm, 1x HVI power indvendigt) 159 km/t
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: HVI P 27 L6M SR5000 FS2500 GFK V2A
artikelnr.: 819433
eller tilsvarende

Certificater

Teksniske data

Materiale (støtterør)	GFK / Rustfrit
Længde (støtterør)	5000 mm
Transportlængde	5000 mm
Diameter Ø leder	27 mm
Farve (leder)	Sort ●
Materiale (leder)	Cu
Min. bestillingslængde	6 m
Max. bestillingslængde	35 m
Egnet til lederføring udenpå rør	Nej
Max. frilængde med indfangerstang (vægmontage)	5500 mm
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale (indfangerstang)	Rustfrit
Længde (indfangerstang)	2500 mm
Materiale (støtterør)	GFK / Rustfrit
Længde (støtterør)	5000 mm
Transportlængde	5000 mm
Diameter Ø leder	27 mm
Farve (leder)	Sort ●
Materiale (leder)	Cu
Farve (RAL)	Tilsvarende 9011
Tværsnit (indvendigt)	25 mm²
Lynstrømsbæreevne (Klasse / I_imp )	H2 / 200 kA
Tilsvarende separationsafstand s (i luft)	≤ 90 cm
Materiale (isolering)	PE
Materiale (kappe)	PE
Kappeegenskaber	UV-stabiliseret og vejrresistent
Tilslutningsdiameter	10 mm
Materiale (tilslutningselement)	Rustfrit
Støtterør	50 x 4 mm
Min. bestillingslængde	6 m
Max. bestillingslængde	35 m
Egnet til lederføring udenpå rør	Nej
Max. frilængde med indfangerstang (vægmontage)	5500 mm
Maks. vindstyrke	(maks. frilængde 5500 mm, 1x HVI power indvendigt) 159 km/t
Udtrækskraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Bøjekraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819433 blev tilføjet til notesblok.

Gå til notesblok

Produkt 819433 blev lagt I kurven.

Gå til webshoppen
