DEHNcombo

Komplet Type 1 + Type 2 kombiafleder for solcelleanlæg
Gennemprøvet fejlsikker Y-kobling forhindrer, at aflederen ødelægges som følge af isolationsfejl i DC-kredsen
Jævn nominel spænding for alle beskyttelsesveje, kan også indsættes i jordede systemer
Pladsbesparende apparathus på kun fire moduler op til 1500 V DC
Afprøvet efter IEC 61643-31 / EN 61643-31 / EN 50539-11
Egnet til brug i alle solcelleanlæg efter IEC 60364-7-712 / DIN VDE 0100-712
Funktions-/fejlvisning ved grøn/rød markering i inspektionsruden

DEHNcombo YPV ...

Kombiafleder til solcelleanlæg op til 1500 V DC.

2 produkter

artikelnr. 900070 DCB YPV 1200

GTIN 6942299504521, CCT (EU): 85354000, Bruttovægt: 639.16 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

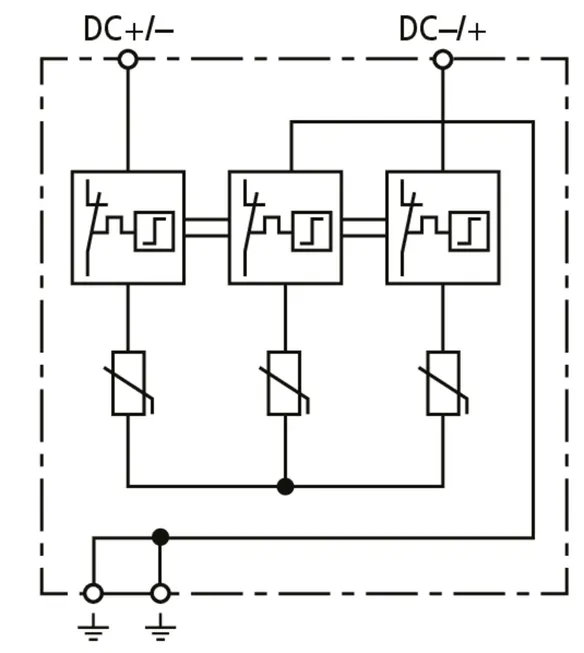

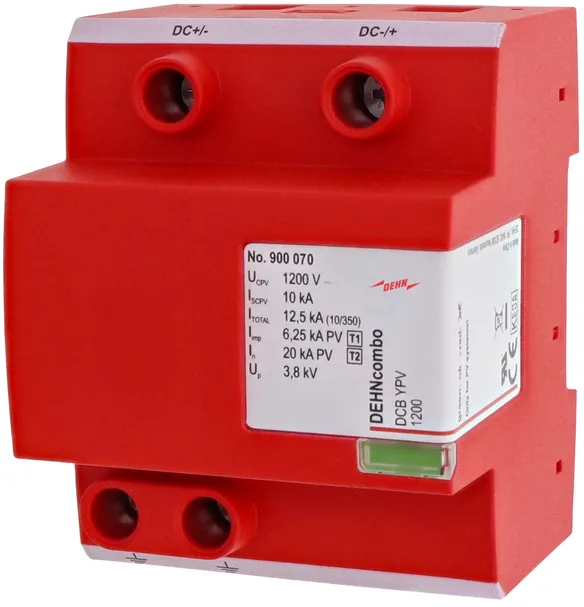

Kombiafleder DEHNcombo YPV 1200
Flerpolet kombiafleder type 1 + type 2
til solcelle-generatorstrømkredse op til 1200 V jævnstrøm
med jævnstrøms-skifteenhed med tre trin, bredde 4TE
Afleder type 1 + type 2 iht. EN 50539-11
Kan anvendes iht. DS/EN 60364-7-712
Kombineret skille- og kortslutningsanordning
Fejlvisning
Maksimal PV-spænding: <= 1200 V DC
Samlet afledningsstødstrøm: 12,5 kA
Beskyttelsesniveau: <= 3,8 kV
Kortslutningsbæreevne Iscpv: 10 kA

fabrikat: DEHN
Type: DCB YPV 1200
artikelnr.: 900070
eller tilsvarende

Certificater

Tekniske data

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 1 + Type 2 / Klasse I + Klasse II
Max. DC-spænding [DC+ -> DC-] (U_CPV )	≤ 1200 V
Kortslutningsbæreevne (I_SCPV )	10 kA
Samlet afledestødstrøm (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Lynstødstrøm (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Restspænding [(DC+/DC-) -> PE] (U_P )	< 3,8 kV
Godkendelser	KEMA, UL

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 1 + Type 2 / Klasse I + Klasse II
Max. DC-spænding [DC+ -> DC-] (U_CPV )	≤ 1200 V
Max. DC-spænding [DC+/DC- -> PE] (U_CPV )	≤ 1200 V
Kortslutningsbæreevne (I_SCPV )	10 kA
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Samlet afledestødstrøm (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Samlet afledestødstrøm (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Lynstødstrøm (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Restspænding [(DC+/DC-) -> PE] (U_P )	< 3,8 kV
Restspænding [DC+ -> DC-] (U_P )	< 3,8 kV
Reaktionstid (t_A )	≤ 25 ns
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tværsnitsområde (min.)	1,5 mm² massiv / fintrådet
Tværsnitsområde (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20

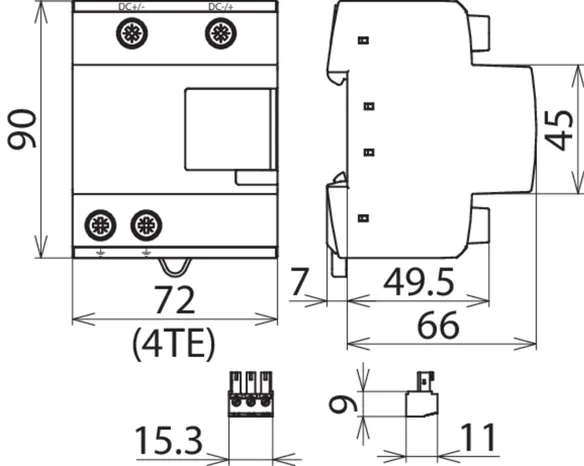

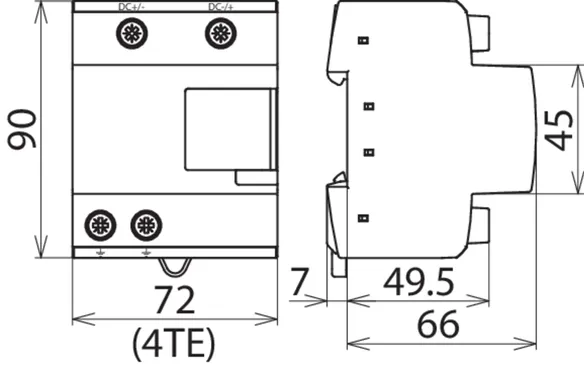

Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA, UL
Udvidede tekniske data:	---------------------------------
– Indsættes i DC-batteriforsyning op til I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
– Backupsikring til jævnstrømsbatterilagersystemer op til I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, Herst.Art.Nr.: 170M2040
– Backupsikring til jævnstrømsbatterilagersystemer op til I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR

Produkt 900070 blev tilføjet til notesblok.

Gå til notesblok

Produkt 900070 blev lagt I kurven.

Gå til webshoppen

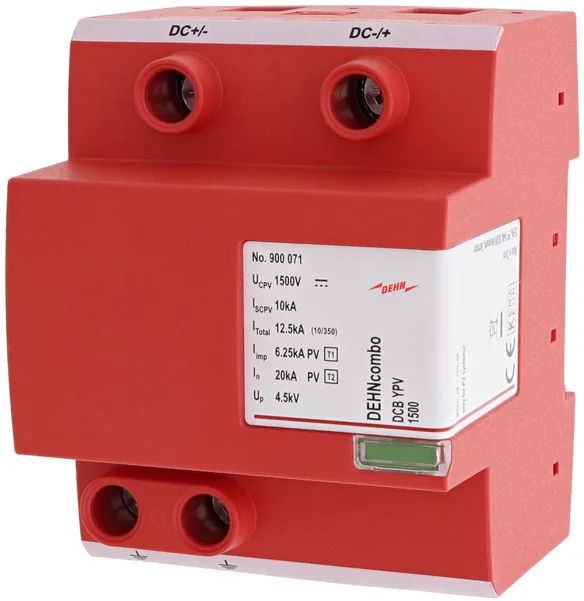

artikelnr. 900071 DCB YPV 1500

GTIN 6942299504545, CCT (EU): 85354000, Bruttovægt: 636.22 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

Kombiafleder DEHNcombo YPV 1500
Flerpolet kombiafleder type 1 + type 2
til solcelle-generatorstrømkredse op til 1500 V jævnstrøm
med jævnstrøms-skifteenhed med tre trin, bredde 4TE
Afleder type 1 + type 2 iht. EN 50539-11
Kan anvendes iht. DS/EN 60364-7-712
Kombineret skille- og kortslutningsanordning
Fejlvisning
Maksimal PV-spænding: <= 1500 V jævnstrøm
Samlet afledningsstødstrøm: 12,5 kA
Beskyttelsesniveau: <= 4,5 kV
Kortslutningsbæreevne Iscpv: 10 kA

fabrikat: DEHN
Type: DCB YPV 1500
artikelnr.: 900071
eller tilsvarende

Certificater

Tekniske data

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 1 + Type 2 / Klasse I + Klasse II
Max. DC-spænding [DC+ -> DC-] (U_CPV )	≤ 1500 V
Kortslutningsbæreevne (I_SCPV )	10 kA
Samlet afledestødstrøm (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Lynstødstrøm (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Restspænding [(DC+/DC-) -> PE] (U_P )	< 4,5 kV
Godkendelser	KEMA, UL

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 1 + Type 2 / Klasse I + Klasse II
Max. DC-spænding [DC+ -> DC-] (U_CPV )	≤ 1500 V
Max. DC-spænding [DC+/DC- -> PE] (U_CPV )	≤ 1500 V
Kortslutningsbæreevne (I_SCPV )	10 kA
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Samlet afledestødstrøm (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Samlet afledestødstrøm (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Lynstødstrøm (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Restspænding [(DC+/DC-) -> PE] (U_P )	< 4,5 kV
Restspænding [DC+ -> DC-] (U_P )	< 4,5 kV
Reaktionstid (t_A )	≤ 25 ns
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tværsnitsområde (min.)	1,5 mm² massiv / fintrådet
Tværsnitsområde (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA, UL
Udvidede tekniske data:	---------------------------------
– Indsættes i DC-batteriforsyning op til I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
– Backupsikring til jævnstrømsbatterilagersystemer op til I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, Herst.Art.Nr.: 170M2040
– Backupsikring til jævnstrømsbatterilagersystemer op til I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR

Produkt 900071 blev tilføjet til notesblok.

Gå til notesblok

Produkt 900071 blev lagt I kurven.

Gå til webshoppen

DEHNcombo YPV ... FM

Kombiafleder til brug i solcelleanlæg op til 1500 V DC; med potentialfri skiftekontakt (fjernmeldekontakt til fjernovervågning).

2 produkter

artikelnr. 900075 DCB YPV 1200 FM

GTIN 6942299504538, CCT (EU): 85354000, Bruttovægt: 587.94 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

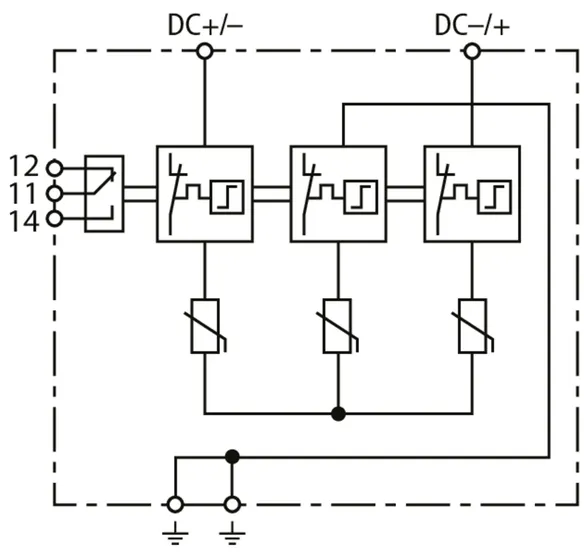

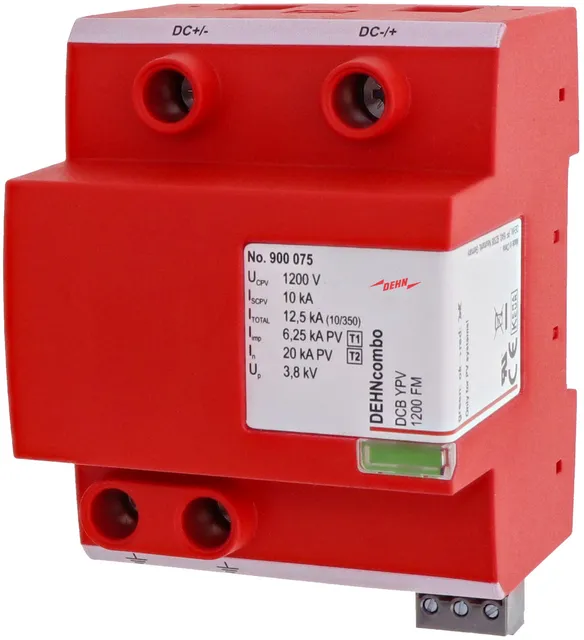

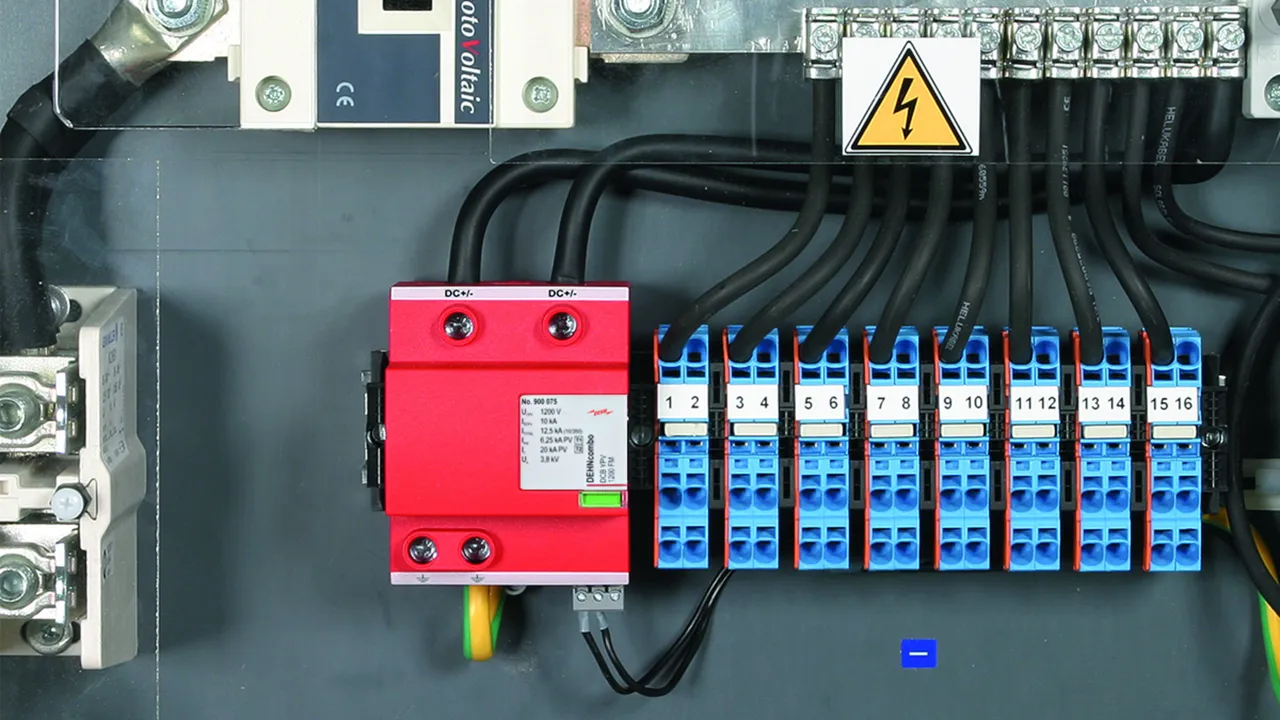

Kombiafleder DEHNcombo YPV 1200 FM
Flerpolet kombiafleder type 1 + type 2
til solcelle-generatorstrømkredse op til 1200 V jævnstrøm
med jævnstrøms-skifteenhed med tre trin, bredde 4TE
Afleder type 1 + type 2 iht. EN 50539-11
Kan anvendes iht. DS/EN 60364-7-712
Kombineret skille- og kortslutningsanordning
med fjernmeldekontakt
Fejlvisning
Maksimal PV-spænding: <= 1200 V DC
Samlet afledningsstødstrøm: 12,5 kA
Beskyttelsesniveau: <= 3,8 kV
Kortslutningsbæreevne Iscpv: 10 kA

fabrikat: DEHN
Type: DCB YPV 1200 FM
artikelnr.: 900075
eller tilsvarende

Certificater

Tekniske data

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 1 + Type 2 / Klasse I + Klasse II
Max. DC-spænding [DC+ -> DC-] (U_CPV )	≤ 1200 V
Kortslutningsbæreevne (I_SCPV )	10 kA
Samlet afledestødstrøm (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Lynstødstrøm (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Restspænding [(DC+/DC-) -> PE] (U_P )	< 3,8 kV
Godkendelser	KEMA, UL
FM-kontakt / kontaktform	Skiftekontakt

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 1 + Type 2 / Klasse I + Klasse II
Max. DC-spænding [DC+ -> DC-] (U_CPV )	≤ 1200 V
Max. DC-spænding [DC+/DC- -> PE] (U_CPV )	≤ 1200 V
Kortslutningsbæreevne (I_SCPV )	10 kA
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Samlet afledestødstrøm (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Samlet afledestødstrøm (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Lynstødstrøm (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Restspænding [(DC+/DC-) -> PE] (U_P )	< 3,8 kV
Restspænding [DC+ -> DC-] (U_P )	< 3,8 kV
Reaktionstid (t_A )	≤ 25 ns
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tværsnitsområde (min.)	1,5 mm² massiv / fintrådet
Tværsnitsområde (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA, UL
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	Max. 1,5 mm² massiv / fintrådet
Udvidede tekniske data:	---------------------------------
– Indsættes i DC-batteriforsyning op til I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
– Backupsikring til jævnstrømsbatterilagersystemer op til I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, Herst.Art.Nr.: 170M2040
– Backupsikring til jævnstrømsbatterilagersystemer op til I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR

Produkt 900075 blev tilføjet til notesblok.

Gå til notesblok

Produkt 900075 blev lagt I kurven.

Gå til webshoppen

artikelnr. 900076 DCB YPV 1500 FM

GTIN 6942299504552, CCT (EU): 85354000, Bruttovægt: 638.51 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

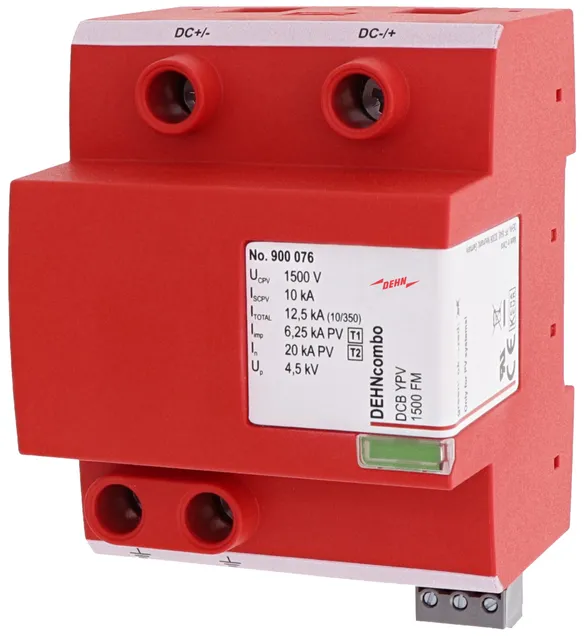

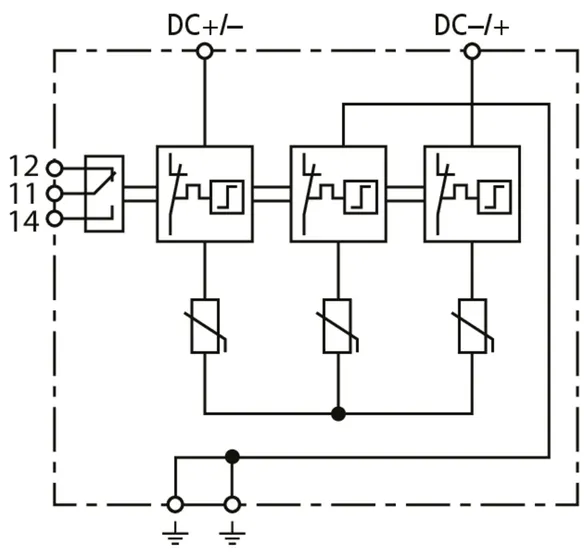

Kombiafleder DEHNcombo YPV 1500 FM
Flerpolet kombiafleder type 1 + type 2
til solcelle-generatorstrømkredse op til 1500 V jævnstrøm
med jævnstrøms-skifteenhed med tre trin, bredde 4TE
Afleder type 1 + type 2 iht. EN 50539-11
Kan anvendes iht. DS/EN 60364-7-712
Kombineret skille- og kortslutningsanordning
med fjernmeldekontakt
Fejlvisning
Maksimal PV-spænding: <= 1500 V jævnstrøm
Samlet afledningsstødstrøm: 12,5 kA
Beskyttelsesniveau: <= 4,5 kV
Kortslutningsbæreevne Iscpv: 10 kA

fabrikat: DEHN
Type: DCB YPV 1500 FM
artikelnr.: 900076
eller tilsvarende

Certificater

Tekniske data

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 1 + Type 2 / Klasse I + Klasse II
Max. DC-spænding [DC+ -> DC-] (U_CPV )	≤ 1500 V
Kortslutningsbæreevne (I_SCPV )	10 kA
Samlet afledestødstrøm (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Lynstødstrøm (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Restspænding [(DC+/DC-) -> PE] (U_P )	< 4,5 kV
Godkendelser	KEMA, UL
FM-kontakt / kontaktform	Skiftekontakt

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 1 + Type 2 / Klasse I + Klasse II
Max. DC-spænding [DC+ -> DC-] (U_CPV )	≤ 1500 V
Max. DC-spænding [DC+/DC- -> PE] (U_CPV )	≤ 1500 V
Kortslutningsbæreevne (I_SCPV )	10 kA
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Samlet afledestødstrøm (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Samlet afledestødstrøm (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Lynstødstrøm (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Restspænding [(DC+/DC-) -> PE] (U_P )	< 4,5 kV
Restspænding [DC+ -> DC-] (U_P )	< 4,5 kV
Reaktionstid (t_A )	≤ 25 ns
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tværsnitsområde (min.)	1,5 mm² massiv / fintrådet
Tværsnitsområde (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA, UL
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	Max. 1,5 mm² massiv / fintrådet
Udvidede tekniske data:	---------------------------------
– Indsættes i DC-batteriforsyning op til I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
– Backupsikring til jævnstrømsbatterilagersystemer op til I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, Herst.Art.Nr.: 170M2040
– Backupsikring til jævnstrømsbatterilagersystemer op til I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR

Produkt 900076 blev tilføjet til notesblok.

Gå til notesblok

Produkt 900076 blev lagt I kurven.

Gå til webshoppen

Results for products (0)

Results for content (0)

DEHNcombo

DEHNcombo YPV ...

artikelnr. 900070 DCB YPV 1200

Produkt 900070 blev tilføjet til notesblok.

Produkt 900070 blev lagt I kurven.

artikelnr. 900071 DCB YPV 1500

Produkt 900071 blev tilføjet til notesblok.

Produkt 900071 blev lagt I kurven.

DEHNcombo YPV ... FM

artikelnr. 900075 DCB YPV 1200 FM

Produkt 900075 blev tilføjet til notesblok.

Produkt 900075 blev lagt I kurven.

artikelnr. 900076 DCB YPV 1500 FM

Produkt 900076 blev tilføjet til notesblok.

Produkt 900076 blev lagt I kurven.

DEHNcombo

DEHNcombo YPV ...

artikelnr. 900070 DCB YPV 1200

Du er ikke autoriseret til at downloade 900060.stp

Du er ikke autoriseret til at downloade 900060.igs

Du er ikke autoriseret til at downloade 900060.jt

Du er ikke autoriseret til at downloade 900060.dwg

Du er ikke autoriseret til at downloade 900060m_E.dxf

Du er ikke autoriseret til at downloade 900070_eplan.zip

Du er ikke autoriseret til at downloade DEHN.900070.wspak

Produkt 900070 blev tilføjet til notesblok.

Produkt 900070 blev lagt I kurven.

artikelnr. 900071 DCB YPV 1500

Du er ikke autoriseret til at downloade 900060.stp

Du er ikke autoriseret til at downloade 900060.igs

Du er ikke autoriseret til at downloade 900060.jt

Du er ikke autoriseret til at downloade 900060.dwg

Du er ikke autoriseret til at downloade 900060m_E.dxf

Du er ikke autoriseret til at downloade DEHN.900060.edz

Du er ikke autoriseret til at downloade DEHN.900071.wspak

Produkt 900071 blev tilføjet til notesblok.

Produkt 900071 blev lagt I kurven.

DEHNcombo YPV ... FM

artikelnr. 900075 DCB YPV 1200 FM

Du er ikke autoriseret til at downloade 900065.stp

Du er ikke autoriseret til at downloade 900065.igs

Du er ikke autoriseret til at downloade 900065.jt

Du er ikke autoriseret til at downloade 900065.dwg

Du er ikke autoriseret til at downloade 900065m_E.dxf

Du er ikke autoriseret til at downloade 900075_eplan.zip

Du er ikke autoriseret til at downloade DEHN.900075.wspak

Produkt 900075 blev tilføjet til notesblok.

Produkt 900075 blev lagt I kurven.

artikelnr. 900076 DCB YPV 1500 FM

Du er ikke autoriseret til at downloade 900065.stp

Du er ikke autoriseret til at downloade 900065.igs

Du er ikke autoriseret til at downloade 900065.jt

Du er ikke autoriseret til at downloade 900065.dwg

Du er ikke autoriseret til at downloade 900065m_E.dxf

Du er ikke autoriseret til at downloade DEHN.900065.edz

Du er ikke autoriseret til at downloade DEHN.900076.wspak

Produkt 900076 blev tilføjet til notesblok.

Produkt 900076 blev lagt I kurven.
