DEHNcombo

  • Komplet Type 1 + Type 2 kombiafleder for solcelleanlæg
  • Gennemprøvet fejlsikker Y-kobling forhindrer, at aflederen ødelægges som følge af isolationsfejl i DC-kredsen
  • Jævn nominel spænding for alle beskyttelsesveje, kan også indsættes i jordede systemer
  • Pladsbesparende apparathus på kun fire moduler op til 1500 V DC
  • Afprøvet efter IEC 61643-31 / EN 61643-31 / EN 50539-11
  • Egnet til brug i alle solcelleanlæg efter IEC 60364-7-712 / DIN VDE 0100-712
  • Funktions-/fejlvisning ved grøn/rød markering i inspektionsruden

DEHNcombo YPV ...

Kombiafleder til solcelleanlæg op til 1500 V DC.

2 produkter

artikelnr. 900070 DCB YPV 1200

GTIN 6942299504521, CCT (EU): 85354000, Bruttovægt: 639.16 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

Kombiafleder DEHNcombo YPV 1200
Flerpolet kombiafleder type 1 + type 2
til solcelle-generatorstrømkredse op til 1200 V jævnstrøm
med jævnstrøms-skifteenhed med tre trin, bredde 4TE
Afleder type 1 + type 2 iht. EN 50539-11
Kan anvendes iht. DS/EN 60364-7-712
Kombineret skille- og kortslutningsanordning
Fejlvisning
Maksimal PV-spænding: <= 1200 V DC
Samlet afledningsstødstrøm: 12,5 kA
Beskyttelsesniveau: <= 3,8 kV
Kortslutningsbæreevne Iscpv: 10 kA

fabrikat: DEHN
Type: DCB YPV 1200
artikelnr.: 900070
eller tilsvarende

Certificater



Teksniske data

SPD iht. EN 61643-31 / ... IEC 61643-31 Type 1 + Type 2 / Klasse I + Klasse II
Max. DC-spænding [DC+ -> DC-] (UCPV ) ≤ 1200 V
Kortslutningsbæreevne (ISCPV ) 10 kA
Samlet afledestødstrøm (10/350 µs) [DC+/DC- -> PE] (Itotal ) 12,5 kA
Lynstødstrøm (10/350 µs) [DC+ -> PE/DC- -> PE] (Iimp ) 6,25 kA
Restspænding [(DC+/DC-) -> PE] (UP ) < 3,8 kV
Godkendelser KEMA, UL

Produkt 900070 blev tilføjet til notesblok.

Produkt 900070 blev lagt I kurven.

artikelnr. 900071 DCB YPV 1500

GTIN 6942299504545, CCT (EU): 85354000, Bruttovægt: 636.22 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

Kombiafleder DEHNcombo YPV 1500
Flerpolet kombiafleder type 1 + type 2
til solcelle-generatorstrømkredse op til 1500 V jævnstrøm
med jævnstrøms-skifteenhed med tre trin, bredde 4TE
Afleder type 1 + type 2 iht. EN 50539-11
Kan anvendes iht. DS/EN 60364-7-712
Kombineret skille- og kortslutningsanordning
Fejlvisning
Maksimal PV-spænding: <= 1500 V jævnstrøm
Samlet afledningsstødstrøm: 12,5 kA
Beskyttelsesniveau: <= 4,5 kV
Kortslutningsbæreevne Iscpv: 10 kA

fabrikat: DEHN
Type: DCB YPV 1500
artikelnr.: 900071
eller tilsvarende

Certificater



Teksniske data

SPD iht. EN 61643-31 / ... IEC 61643-31 Type 1 + Type 2 / Klasse I + Klasse II
Max. DC-spænding [DC+ -> DC-] (UCPV ) ≤ 1500 V
Kortslutningsbæreevne (ISCPV ) 10 kA
Samlet afledestødstrøm (10/350 µs) [DC+/DC- -> PE] (Itotal ) 12,5 kA
Lynstødstrøm (10/350 µs) [DC+ -> PE/DC- -> PE] (Iimp ) 6,25 kA
Restspænding [(DC+/DC-) -> PE] (UP ) < 4,5 kV
Godkendelser KEMA, UL

Produkt 900071 blev tilføjet til notesblok.

Produkt 900071 blev lagt I kurven.

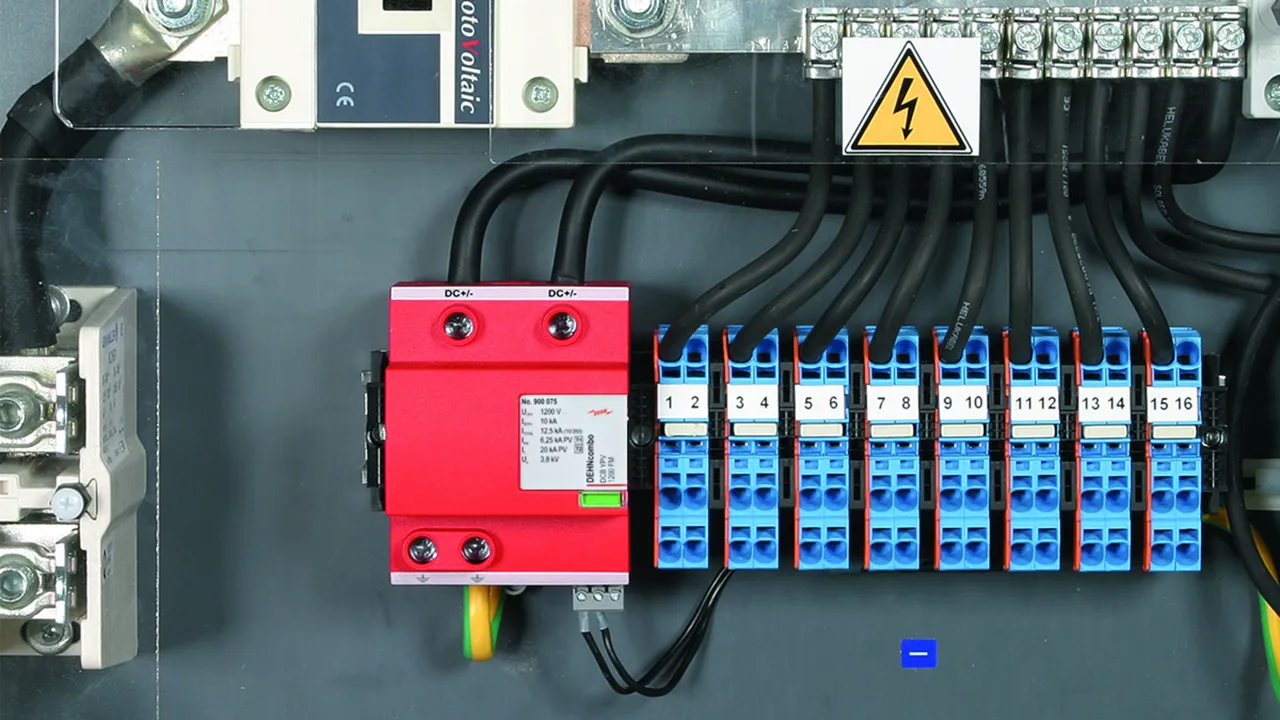

DEHNcombo YPV ... FM

Kombiafleder til brug i solcelleanlæg op til 1500 V DC; med potentialfri skiftekontakt (fjernmeldekontakt til fjernovervågning).

2 produkter

artikelnr. 900075 DCB YPV 1200 FM

GTIN 6942299504538, CCT (EU): 85354000, Bruttovægt: 587.94 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

Kombiafleder DEHNcombo YPV 1200 FM
Flerpolet kombiafleder type 1 + type 2
til solcelle-generatorstrømkredse op til 1200 V jævnstrøm
med jævnstrøms-skifteenhed med tre trin, bredde 4TE
Afleder type 1 + type 2 iht. EN 50539-11
Kan anvendes iht. DS/EN 60364-7-712
Kombineret skille- og kortslutningsanordning
med fjernmeldekontakt
Fejlvisning
Maksimal PV-spænding: <= 1200 V DC
Samlet afledningsstødstrøm: 12,5 kA
Beskyttelsesniveau: <= 3,8 kV
Kortslutningsbæreevne Iscpv: 10 kA

fabrikat: DEHN
Type: DCB YPV 1200 FM
artikelnr.: 900075
eller tilsvarende

Certificater



Teksniske data

SPD iht. EN 61643-31 / ... IEC 61643-31 Type 1 + Type 2 / Klasse I + Klasse II
Max. DC-spænding [DC+ -> DC-] (UCPV ) ≤ 1200 V
Kortslutningsbæreevne (ISCPV ) 10 kA
Samlet afledestødstrøm (10/350 µs) [DC+/DC- -> PE] (Itotal ) 12,5 kA
Lynstødstrøm (10/350 µs) [DC+ -> PE/DC- -> PE] (Iimp ) 6,25 kA
Restspænding [(DC+/DC-) -> PE] (UP ) < 3,8 kV
Godkendelser KEMA, UL
FM-kontakt / kontaktform Skiftekontakt

Produkt 900075 blev tilføjet til notesblok.

Produkt 900075 blev lagt I kurven.

artikelnr. 900076 DCB YPV 1500 FM

GTIN 6942299504552, CCT (EU): 85354000, Bruttovægt: 638.51 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

Kombiafleder DEHNcombo YPV 1500 FM
Flerpolet kombiafleder type 1 + type 2
til solcelle-generatorstrømkredse op til 1500 V jævnstrøm
med jævnstrøms-skifteenhed med tre trin, bredde 4TE
Afleder type 1 + type 2 iht. EN 50539-11
Kan anvendes iht. DS/EN 60364-7-712
Kombineret skille- og kortslutningsanordning
med fjernmeldekontakt
Fejlvisning
Maksimal PV-spænding: <= 1500 V jævnstrøm
Samlet afledningsstødstrøm: 12,5 kA
Beskyttelsesniveau: <= 4,5 kV
Kortslutningsbæreevne Iscpv: 10 kA

fabrikat: DEHN
Type: DCB YPV 1500 FM
artikelnr.: 900076
eller tilsvarende

Certificater



Teksniske data

SPD iht. EN 61643-31 / ... IEC 61643-31 Type 1 + Type 2 / Klasse I + Klasse II
Max. DC-spænding [DC+ -> DC-] (UCPV ) ≤ 1500 V
Kortslutningsbæreevne (ISCPV ) 10 kA
Samlet afledestødstrøm (10/350 µs) [DC+/DC- -> PE] (Itotal ) 12,5 kA
Lynstødstrøm (10/350 µs) [DC+ -> PE/DC- -> PE] (Iimp ) 6,25 kA
Restspænding [(DC+/DC-) -> PE] (UP ) < 4,5 kV
Godkendelser KEMA, UL
FM-kontakt / kontaktform Skiftekontakt

Produkt 900076 blev tilføjet til notesblok.

Produkt 900076 blev lagt I kurven.
