DEHNcube PV

  • Tilslutningsklar og flerpolet overspændingsafleder til solcelleanlæg i kapslingsklasse IP 65
  • Installeres ved siden af fordelingsskab
  • Forkonfigureret tilslutningsleder til enkel montering af overspændingsaflederen direkte foran inverteren
  • Kombineret kortslutnings- og skilleanordning med sikker elektrisk adskillelse i hver beskyttelsesvej (patenteret SCI-princip)
  • Enkel, hurtig og værktøjsløs tilslutning med fjederklemmer
  • Testet efter EN 61643-31
  • Til brug i solcelleanlæg efter IEC 60364-7-712

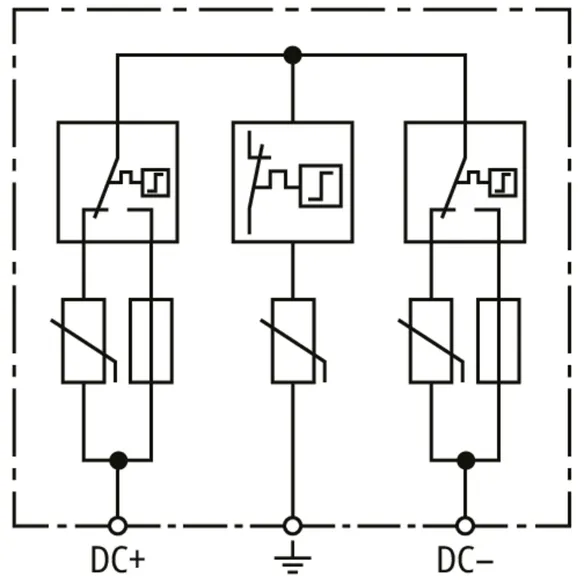

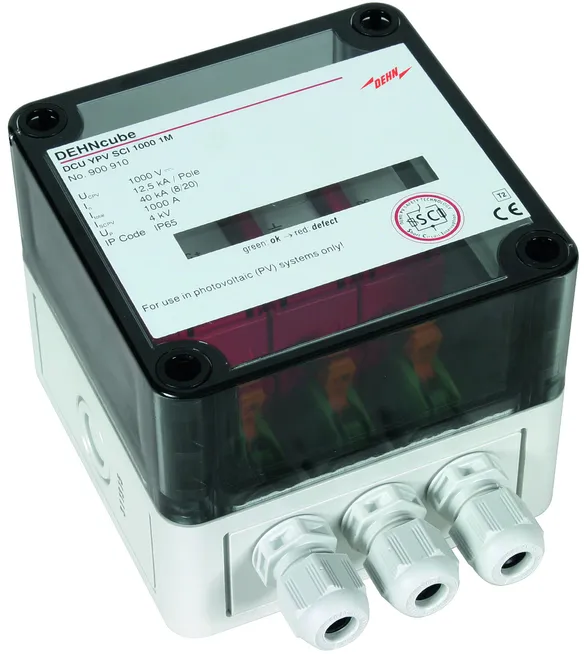

DEHNcube YPV SCI 1000 1M

2-polet overspændingsafleder i IP 65-indkapsling med tretrins-DC-skilleanordning til inverter i solcelleanlæg til beskyttelse af et MPP-input.

1 produkt

artikelnr. 900910 DCU YPV SCI 1000 1M

GTIN 4013364155046, CCT: 85363030, Bruttovægt: 426.00 g, VPE: 1.00 Pakkestørrelse


billeder

Yderligere information

Overspændingsafleder DEHNcube YPV SCI 1000 1M
Flerpolet afleder til solcelleanlæg op til 1000 V DC
til beskyttelse af 1 MPP-indgang i tæthedsklasse IP65
Fejlvisning
Type 2 iht. EN 61643-31 med jævnstrøms-skifteenhed med tre trin
Kan anvendes iht. IEC 60364-7-712
Maksimal PV-spænding: <= 1000 V jævnstrøm
Nominel afledningsstrøm (8/20) 12,5 kA
Samlet afledningsstødstrøm: (8/20) 40 kA
Beskyttelsesniveau: <= 4 kV
Kortslutningsbæreevne Iscpv: 1000 A

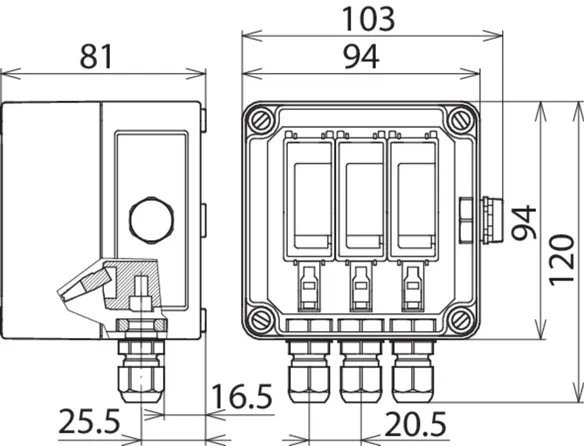

Mål: 94 x 94 x 81 mm
Kabelindføring: 3x Ø3-7 mm

fabrikat: DEHN
Type: DCU YPV SCI 1000 1M
artikelnr.: 900910
eller tilsvarende

Certificater



Teksniske data

SPD iht. EN 61643-31 / ... IEC 61643-31 Type 2 / Klasse II
Max. solcellespænding (UCPV ) 1000 V
Kortslutningsbæreevne (ISCPV ) 1 kA
Mærkeafledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (In ) 12,5 kA
Max. afledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (Imax ) 25 kA
Restspænding (UP ) ≤ 4 kV
Kapslingsklasse IP 65

Produkt 900910 blev tilføjet til notesblok.

Produkt 900910 blev lagt I kurven.

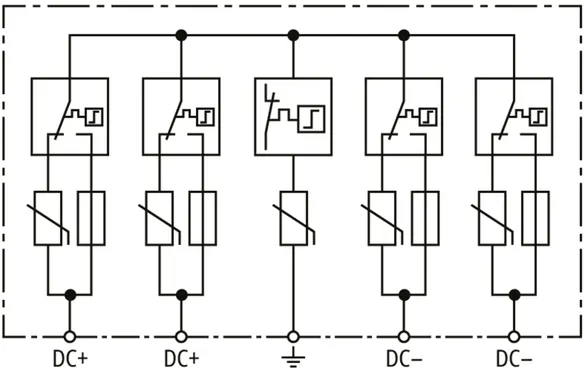

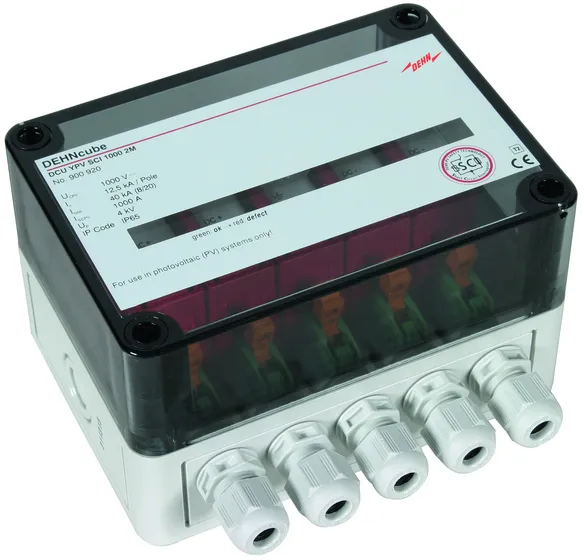

DEHNcube YPV SCI 1000 2M

4-polet overspændingsafleder i IP 65-indkapsling med tretrins-DC-skilleanordning til inverter i solcelleanlæg til beskyttelse af to MPP-input.

1 produkt

artikelnr. 900920 DCU YPV SCI 1000 2M

GTIN 4013364155053, CCT: 85363030, Bruttovægt: 731.00 g, VPE: 1.00 Pakkestørrelse


billeder

Yderligere information

Overspændingsafleder DEHNcube YPV SCI 1000 2M
Flerpolet afleder til solcelleanlæg op til 1000 V DC
til beskyttelse af 2 MPP-indgange i tæthedsklasse IP65
Fejlvisning
Type 2 iht. EN 61643-31 med jævnstrøms-skifteenhed med tre trin
Kan anvendes iht. IEC 60364-7-712
Maksimal PV-spænding: <= 1000 V jævnstrøm
Nominel afledningsstrøm (8/20) 12,5 kA
Samlet afledningsstødstrøm: (8/20) 40 kA
Beskyttelsesniveau: <= 4 kV
Kortslutningsbæreevne Iscpv: 1000 A

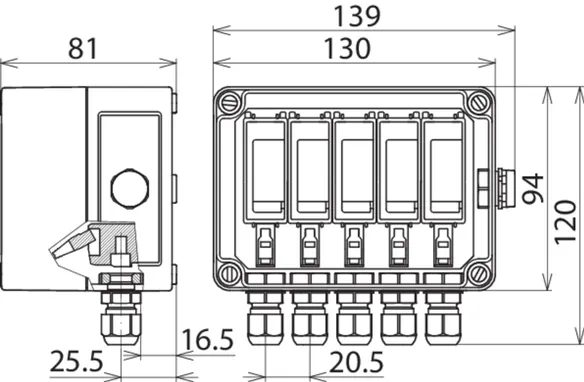

Mål: 130 x 94 x 81 mm
Kabelindføring: 5x Ø3-7 mm

fabrikat: DEHN
Type: DCU YPV SCI 1000 2M
artikelnr.: 900920
eller tilsvarende

Certificater



Teksniske data

SPD iht. EN 61643-31 / ... IEC 61643-31 Type 2 / Klasse II
Max. solcellespænding (UCPV ) 1000 V
Kortslutningsbæreevne (ISCPV ) 1 kA
Mærkeafledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (In ) 12,5 kA
Max. afledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (Imax ) 25 kA
Restspænding (UP ) ≤ 4 kV
Kapslingsklasse IP 65

Produkt 900920 blev tilføjet til notesblok.

Produkt 900920 blev lagt I kurven.

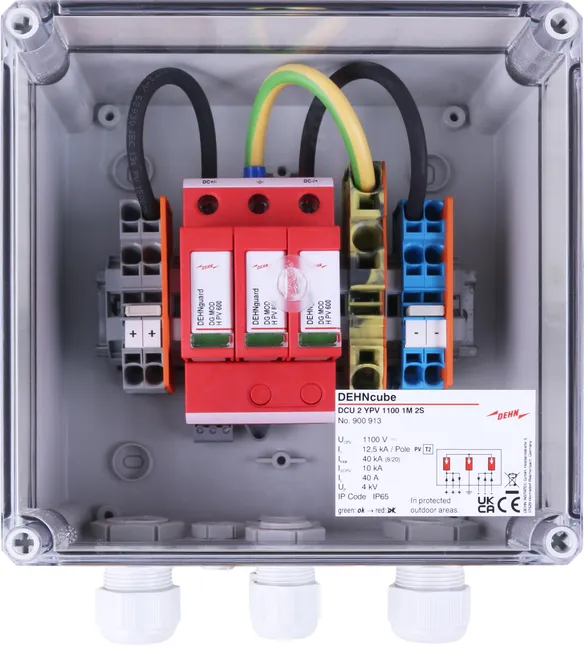

DEHNcube 2 YPV 1100 1M 2S

Generatorforgreningsboks til PV-systemer op til 1100 V DC til beskyttelse af en MPP-indgang og to strenge.
Med overspændingsbeskyttelse og push-in-klemme til indgang og udgang.

1 produkt

artikelnr. 900913 DCU 2 YPV 1100 1M 2S

GTIN 4013364492455, CCT: 85372091, Bruttovægt: 1.59 kg, VPE: 1.00 Pakkestørrelse


billeder

Yderligere information

Generatorforgreningsboks DCU 2 YPV 1100 1M 2S
Generatorforgreningsboks op til 1100 V DC
til beskyttelse af en MPP-indgang og
to strenge i tæthedsklasse IP65
Fejlvisning
Generatorforgreningsboks i henhold til DIN EN IEC 61439-2 med
jævnstrøms-skifteenhed med tre trin
Kan anvendes iht. IEC 60364-7-712
Maksimal PV-spænding: <= 1100 V jævnstrøm
Nominel afledningsstrøm (8/20) 20 kA
Samlet afledningsstødstrøm: (8/20) 40 kA
Beskyttelsesniveau: <= 4 kV
Kortslutningsbæreevne Iscpv: 10 kA

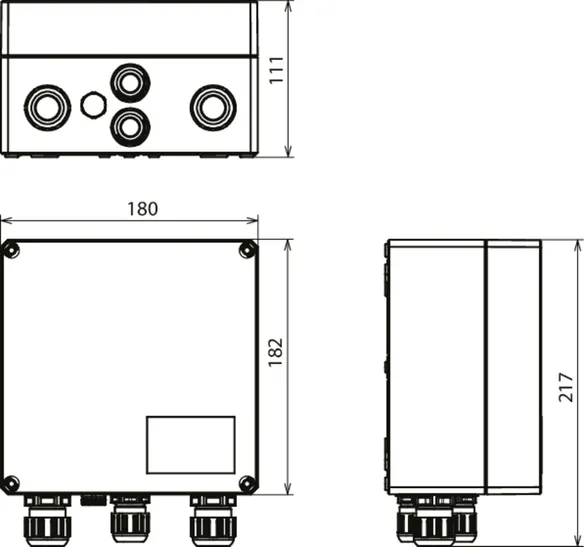

Mål: 180 x 182 x 111 mm
Kabelindføring: 2x 3-foldet skruetilslutning (2,5 mm² - 6 mm² PV-kabel)
Kabelindføring: 2x M20 (16mm²)

fabrikat: DEHN
Type: DCU 2 YPV 1100 1M 2S
artikelnr.: 900913
eller tilsvarende



Teksniske data

SPD iht. EN 61643-31 / ... IEC 61643-31 Type 2 / Klasse II
Max. solcellespænding (UCPV ) 1100 V
Kortslutningsbæreevne (ISCPV ) 10 kA
Mærkeafledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (In ) 20 kA
Max. afledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (Imax ) 40 kA
Restspænding (UP ) ≤ 4 kV
Kapslingsklasse IP 65

Produkt 900913 blev tilføjet til notesblok.

Produkt 900913 blev lagt I kurven.

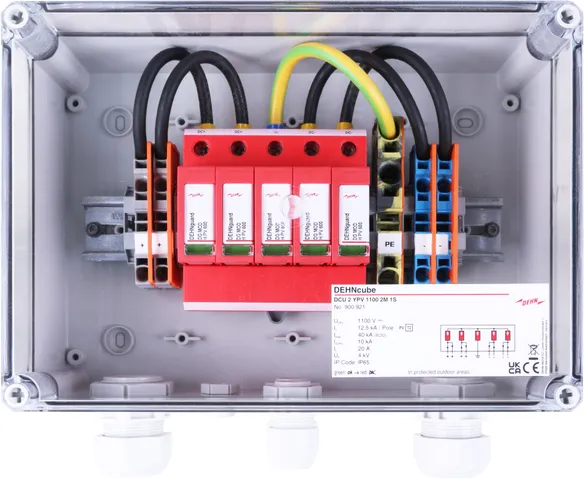

DEHNcube 2 YPV 1100 2M 1S

Generatorforgreningsboks til PV-systemer op til 1100 V DC til beskyttelse af to MPP-indgange og en streng.
Med overspændingsbeskyttelse og push-in-klemme til indgang og udgang.

1 produkt

artikelnr. 900921 DCU 2 YPV 1100 2M 1S

GTIN 4013364492462, CCT: 85372091, Bruttovægt: 2.14 kg, VPE: 1.00 Pakkestørrelse


billeder

Yderligere information

Generatorforgreningsboks DCU 2 YPV 1100 2M 1S
Generatorforgreningsboks op til 1100 V DC
til beskyttelse af to MPP-indgange
og en streng hver i tæthedsklasse IP65
Fejlvisning
Generatorforgreningsboks i henhold til DIN EN IEC 61439-2 med
jævnstrøms-skifteenhed med tre trin
Kan anvendes iht. IEC 60364-7-712
Maksimal PV-spænding: <= 1100 V jævnstrøm
Nominel afledningsstrøm (8/20) 20 kA
Samlet afledningsstødstrøm: (8/20) 40 kA
Beskyttelsesniveau: <= 4 kV
Kortslutningsbæreevne Iscpv: 10 kA
Mål: 180 x 182 x 111 mm
Kabelindføring: 2x 4-foldet skruetilslutning (2,5 mm² - 6 mm² PV-kabel)
Kabelindføring: 2x M20 (16mm²)

fabrikat: DEHN
Type: DCU 2 YPV 1100 2M 1S
artikelnr.: 900921
eller tilsvarende



Teksniske data

SPD iht. EN 61643-31 / ... IEC 61643-31 Type 2 / Klasse II
Max. solcellespænding (UCPV ) 1100 V
Kortslutningsbæreevne (ISCPV ) 10 kA
Mærkeafledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (In ) 20 kA
Max. afledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (Imax ) 40 kA
Restspænding (UP ) ≤ 4 kV
Kapslingsklasse IP 65

Produkt 900921 blev tilføjet til notesblok.

Produkt 900921 blev lagt I kurven.

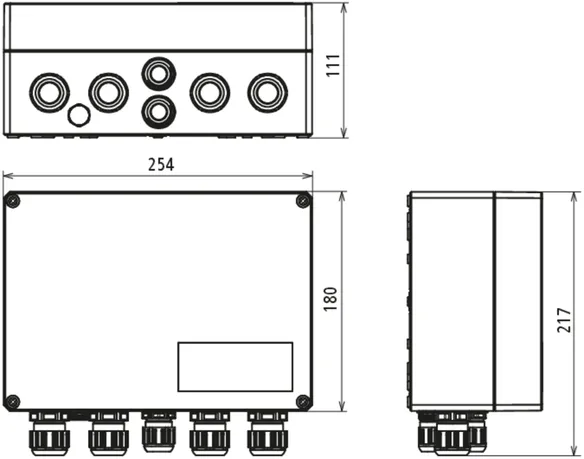

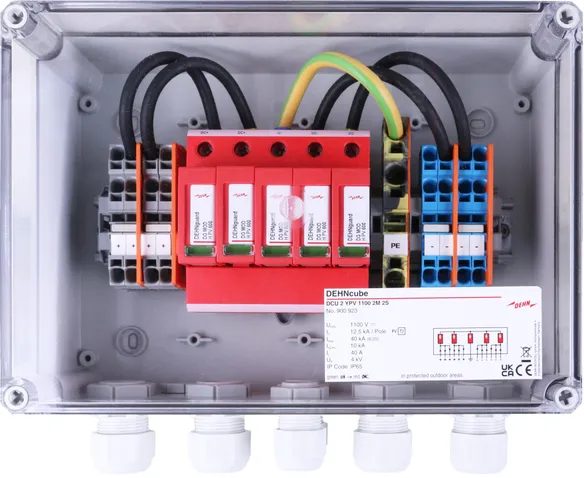

DEHNcube 2 YPV 1100 2M 2S

Generatorforgreningsboks til PV-systemer op til 1100 V DC til beskyttelse af to MPP-indgange og to strenge.
Med overspændingsbeskyttelse og push-in-klemme til indgang og udgang.

1 produkt

artikelnr. 900923 DCU 2 YPV 1100 2M 2S

GTIN 4013364492400, CCT: 85372091, Bruttovægt: 2.21 kg, VPE: 1.00 Pakkestørrelse


billeder

Yderligere information

Generatorforgreningsboks DCU 2 YPV 1100 2M 2S
Generatorforgreningsboks op til 1100 V DC
til beskyttelse af to MPP-indgange
og to strenge hver i tæthedsklasse IP65
Fejlvisning
Generatorforgreningsboks i henhold til DIN EN IEC 61439-2 med
jævnstrøms-skifteenhed med tre trin
Kan anvendes iht. IEC 60364-7-712
Maksimal PV-spænding: <= 1100 V jævnstrøm
Nominel afledningsstrøm (8/20) 20 kA
Samlet afledningsstødstrøm: (8/20) 40 kA
Beskyttelsesniveau: <= 4 kV
Kortslutningsbæreevne Iscpv: 10 kA
Mål: 180 x 182 x 111 mm
Kabelindføring: 4x 3-foldet skruetilslutning (2,5 mm² - 6 mm² PV-kabel)
Kabelindføring: 2x M20 (16mm²)

fabrikat: DEHN
Type: DCU 2 YPV 1100 2M 2S
artikelnr.: 900923
eller tilsvarende



Teksniske data

SPD iht. EN 61643-31 / ... IEC 61643-31 Type 2 / Klasse II
Max. solcellespænding (UCPV ) 1100 V
Kortslutningsbæreevne (ISCPV ) 10 kA
Mærkeafledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (In ) 20 kA
Max. afledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (Imax ) 40 kA
Restspænding (UP ) ≤ 4 kV
Kapslingsklasse IP 65

Produkt 900923 blev tilføjet til notesblok.

Produkt 900923 blev lagt I kurven.
