BLITZDUCTORconnect – Modular

Universel lynstrøms- og overspændingsafleder

Til beskyttelse af målekredse, bus- og telekommunikationssystemer
Høj samlet afledeevne på 3 kA (10/350 µs), 10 kA (8/20 µs)
Maks. stødstrømsbæreevne (8/20µs) I_max op til 20 kA
Lav restspænding, også egnet til beskyttelse af tilsluttede apparater

Afleder delbar i modul og basisdel

Hurtig og enkel ledertilslutning med push-in-tilslutningsteknik
Alle beskyttelseskomponenter integreret i modulet
secR-udløserknapper på begge sider giver sikker moduludskiftning
Høj tilgængelighed af anlægget med failsafe-system

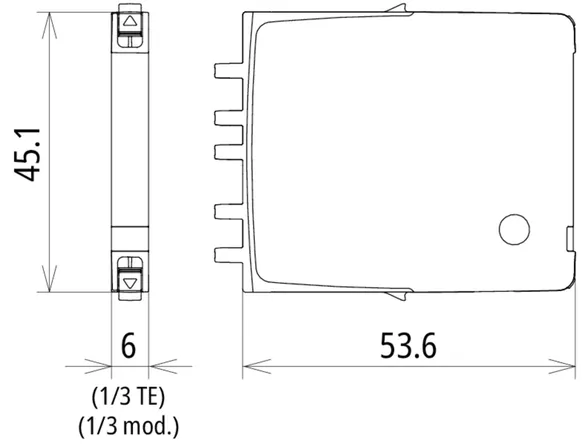

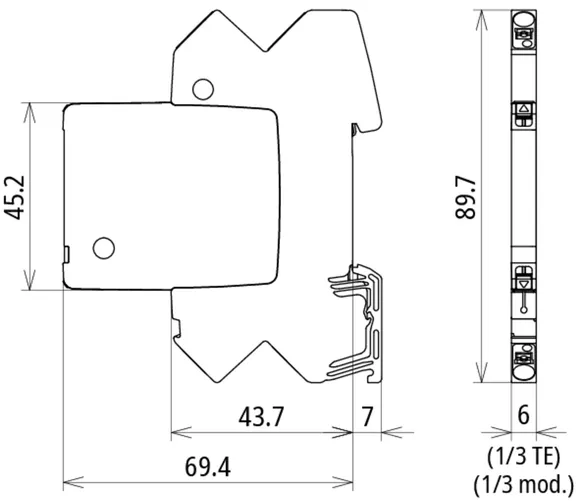

Funktionsoptimeret apparatdesign med en bredde på 6 mm

LifeCheck og optisk statusvisning integreret i modulet
Enkel fjernmelding af status på FM-enhed som tilvalg
Afbrydelse af signalkredsen uden brug af værktøj til vedligeholdelsesformål
Vibrations- og stødtestet til sikker drift

Details

**Sikker lås – nøjagtig afkobling**
secR-udløseknapper på begge sider for sikker håndtering

lorem ipsum — **Sikker lås – nøjagtig afkobling**
secR-udløseknapper på begge sider for sikker håndtering

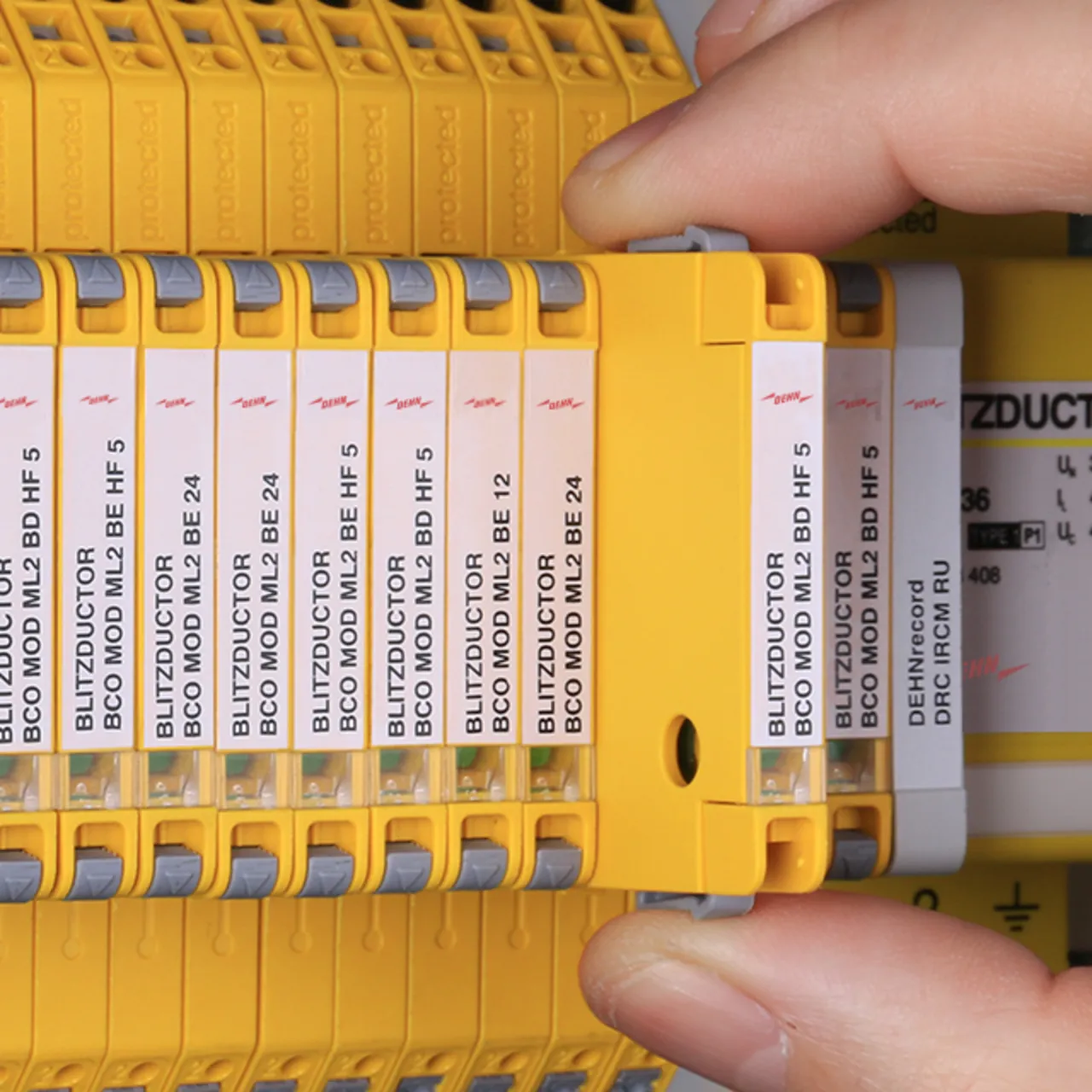

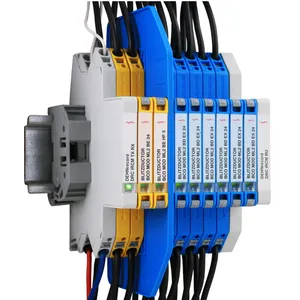

**Højeste systemtilgængelighed**
Godkendt til indsats i egensikre målekredse

**Connect = Protect**

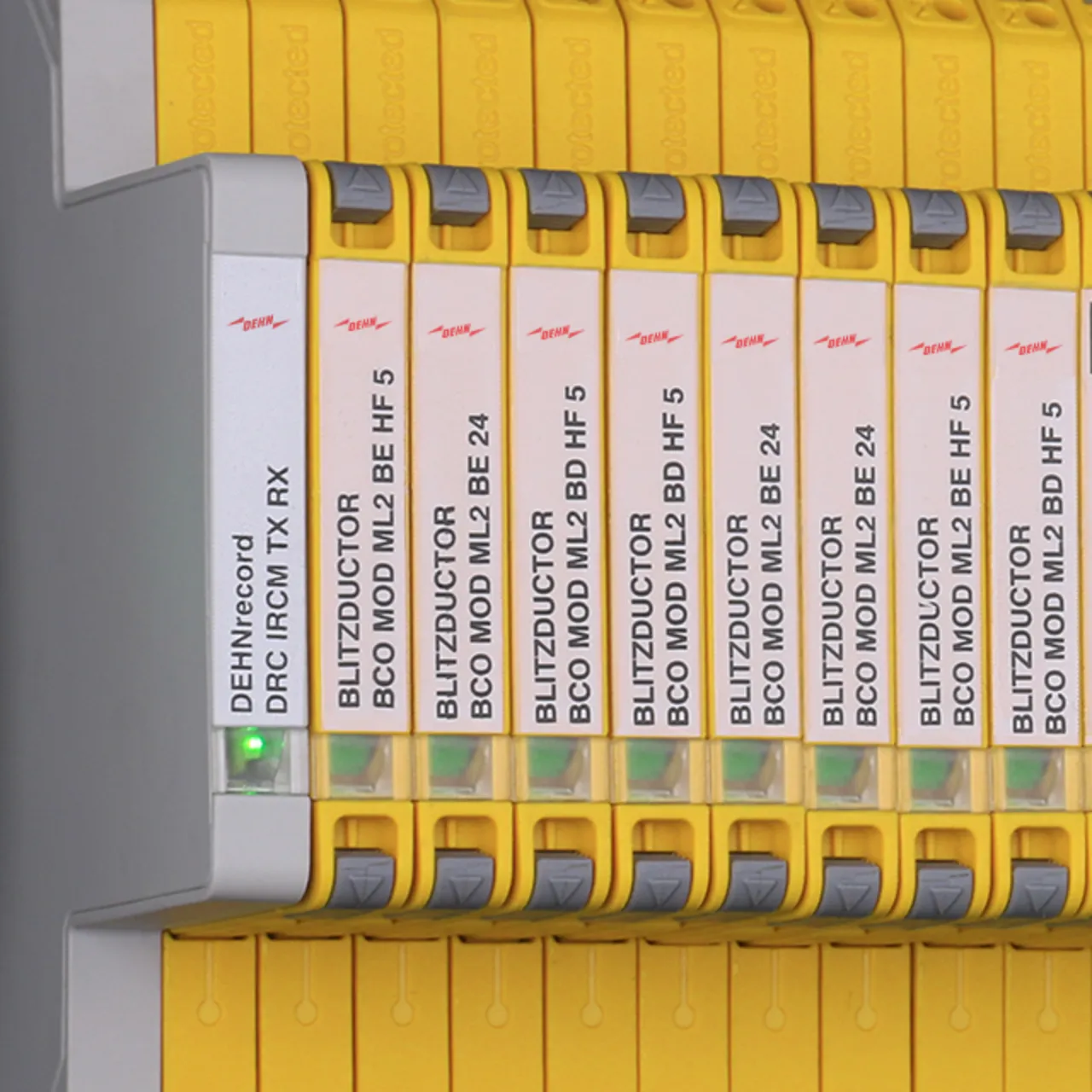

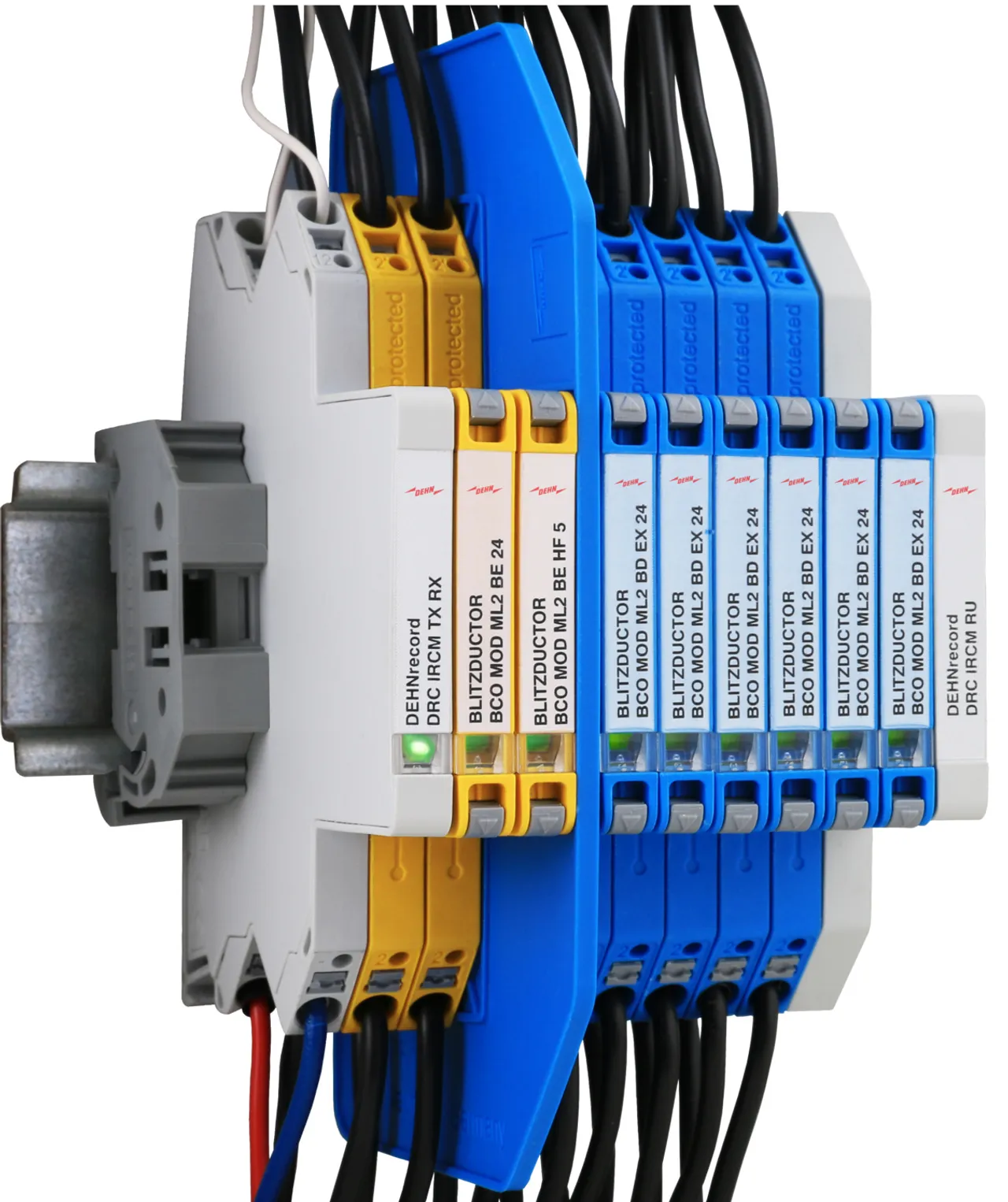

Enkel statusmelding med overvågningsenhed for hele afledergruppen

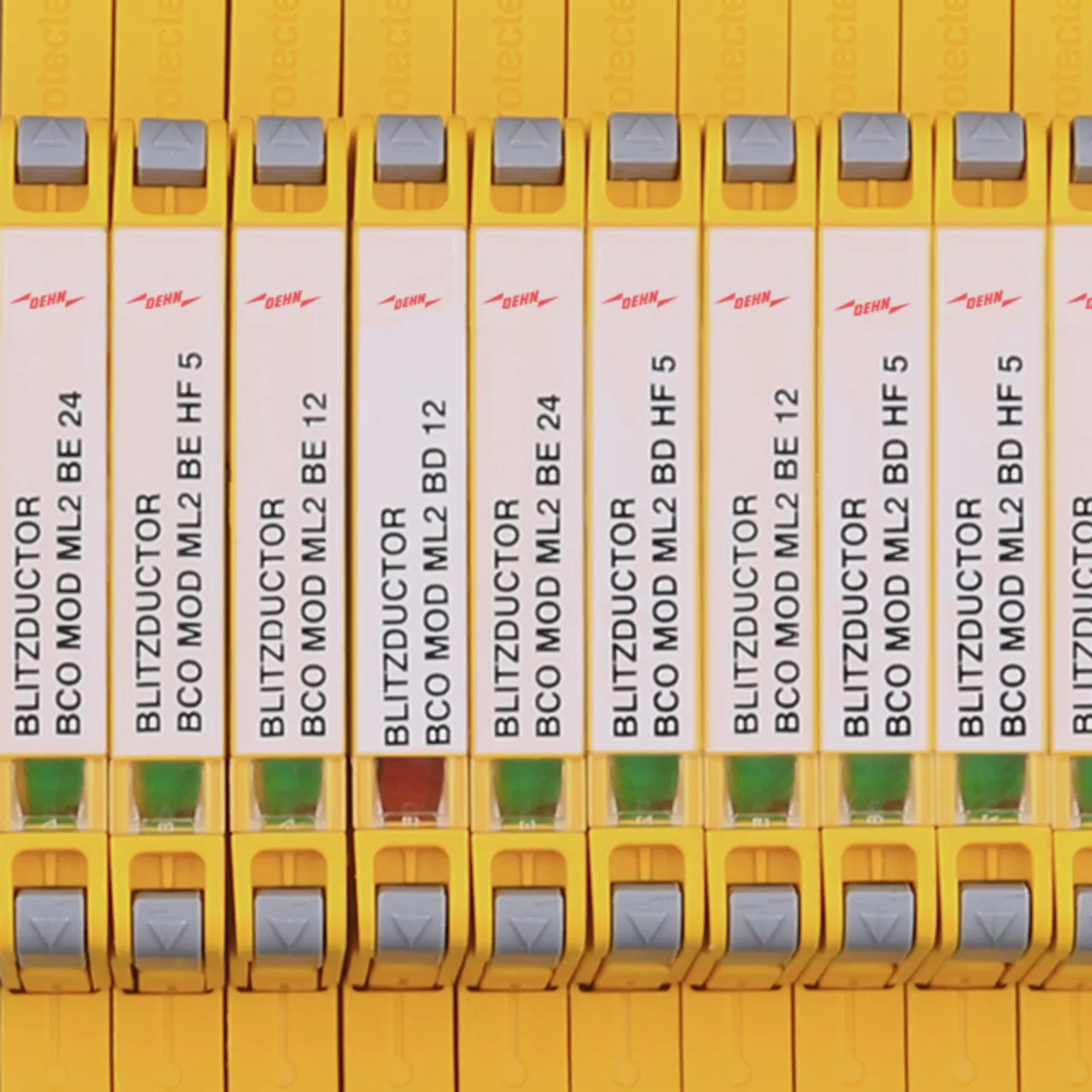

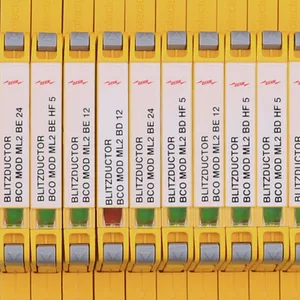

**Hurtig test - med et øjekast**
Indbygget markering til enkel og hurtig vedligeholdelse

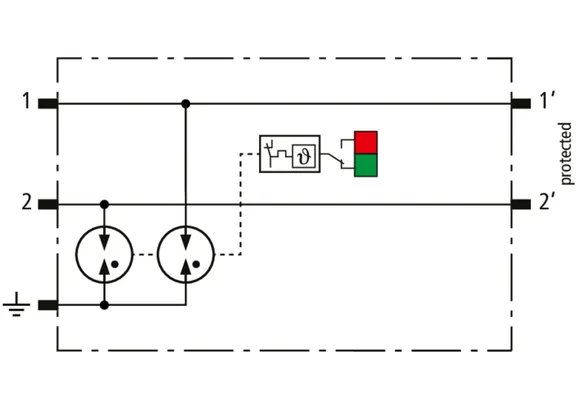

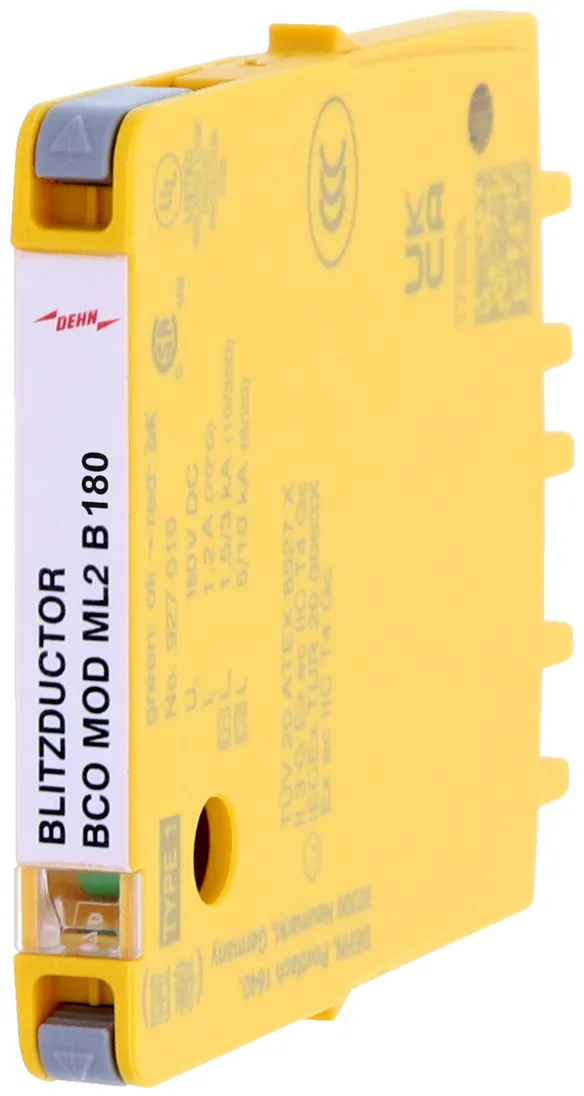

BCO ML2 B 180

Pladsbesparende, modulær lynstrømsafleder med en bredde på 6 mm og push-in-tilslutningsteknik med funktions-/fejlvisning til beskyttelse af to enkeltledere til lynbeskyttelses-potentialudligning såvel som indirekte jording af skærmede kabler. Med skilleanordning til vedligeholdelsesarbejde.

1 produkt

artikelnr. 927210 BCO ML2 B 180

GTIN 4013364405585, CCT (EU): 85363010, Bruttovægt: 57.75 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

BLITZDUCTORconnect ML2 B 180 lynstrømsafleder
modulær, stikbar lynstrømsafleder
at beskytte 2 ledere til
lynbeskyttelsespotentialudligning og udførelse af
en indirekte jording af skærmede kabler
testet i henhold til EN/IEC 61643-21 og energetisk
koordineret i henhold til IEC 61643-22
Afleder Type 1
Impulskategori: C2, C3, B2, D1
Statusdisplay, bredde 6 mm
Højeste spænding: 180,0 V DC / 127,0 V AC
Mærkestrøm ved 80°C: 1,2 A
C2 nominel afladningsstrøm pr. kerne (8/20): 5 kA
C2 total afladningsstrøm nominel (8/20): 10 kA
D1 Lynimpulsstrøm (10/350 µs) pr. ledning: 1,5 kA
D1 Lynimpulsstrøm (10/350 µs) i alt: 3 kA
med signaladskillelse til vedligeholdelse
Ledertilslutning: push-in

fabrikat: DEHN
Type: BCO ML2 B 180
artikelnr.: 927210
eller tilsvarende

Certificater

Tekniske data

Aflederklasse	A
Nominel spænding (U_N )	180 V
Max. driftsspænding DC (U_C )	180 V
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	0 ohm
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	A
Impulskategori	D1, C2, C3
Nominel spænding (U_N )	180 V
Max. driftsspænding DC (U_C )	180 V
Max. driftsspænding AC (U_C )	127 V
Mærkestrøm (I_L )	1.2 A
D1 Samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 1100 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 800 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 950 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 700 V
Serieimpedans per leder	0 ohm
Grænsefrekvens leder-leder ved 100 ohm (f_G )	150 MHz
Kapacitet leder-leder (C)	≤ 10 pF
Kapacitet leder-PG (C)	≤ 13 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse	IP 20
Tilslutning (indgang / udgang)	Push-in / push-in
Tilslutningstværsnit, massiv	0,2-2,5 mm²
Tilslutningstværsnit, fintrådet	0,2-2,5 mm²
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-klassificering	indtil SIL3 ^*)
ATEX-godkendelser	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Udvidede tekniske data:	---------------------------------
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 700 V
^*) Find yderligere oplysninger på www.dehn.de

Produkt 927210 blev tilføjet til notesblok.

Gå til notesblok

Produkt 927210 blev lagt I kurven.

Gå til webshoppen

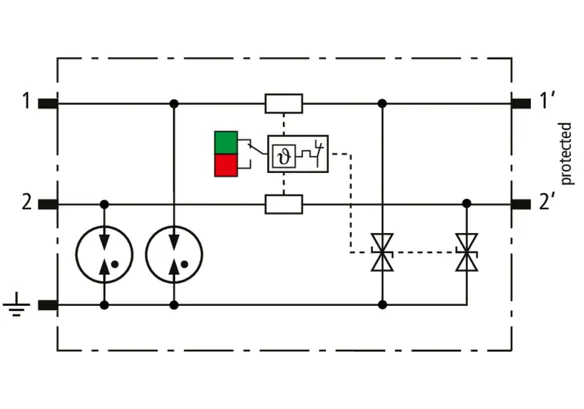

BCO ML2 BE

Pladsbesparende, modulær kombiafleder med en bredde på 6 mm og push-in-tilslutningsteknik med funktions-/fejlvisning til beskyttelse af to enkeltledere med samme referencepotentiale og ubalancerede snitlfader. Med skilleanordning til vedligeholdelsesarbejde.

4 produkter

artikelnr. 927222 BCO ML2 BE 12

GTIN 4013364405592, CCT (EU): 85363010, Bruttovægt: 59.19 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

Kombiafleder BLITZDUCTORconnect ML2 BE 12
modulær, stikbar kombiafleder
at beskytte 2 ledere med fælles
referencepotentiale og asymmetriske grænseflader
testet i henhold til EN/IEC 61643-21 og energetisk
koordineret i henhold til IEC 61643-22
Aflederklasse Type 1 / P1
Impulskategori: C1, C2, C3, B2, D1
Statusdisplay, bredde 6 mm
Højeste kontinuerlige spænding: 15,0 V DC / 10,6 V AC
Mærkestrøm ved 70°C: 0,75 A
C2 nominel afladningsstrøm pr. kerne (8/20): 5 kA
C2 total afladningsstrøm nominel (8/20): 10 kA
D1 Lynimpulsstrøm (10/350 µs) pr. ledning: 1,5 kA
D1 Lynimpulsstrøm (10/350 µs) i alt: 3 kA
med signaladskillelse til vedligeholdelsesformål
Ledertilslutning: push-in

fabrikat: DEHN
Type: BCO ML2 BE 12
artikelnr.: 927222
eller tilsvarende

Certificater

Tekniske data

Aflederklasse	M
Nominel spænding (U_N )	12 V
Max. driftsspænding DC (U_C )	15 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	1,4 MHz
Godkendelser	UL 479B, CSA, ATEX, IECEx, CCC, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	M
Impulskategori	D1, C1, C2, C3, B2
Nominel spænding (U_N )	12 V
Max. driftsspænding DC (U_C )	15 V
Max. driftsspænding AC (U_C )	10,6 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 Samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 48 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 45 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 48 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 45 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 38 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 20 V
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	1,4 MHz
Kapacitet leder-leder (C)	≤ 2,5 nF
Kapacitet leder-PG (C)	≤ 4 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse	IP 20
Tilslutning (indgang / udgang)	Push-in / push-in
Tilslutningstværsnit, massiv	0,2-2,5 mm²
Tilslutningstværsnit, fintrådet	0,2-2,5 mm²
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 479B, CSA, ATEX, IECEx, CCC, SIL
SIL-klassificering	indtil SIL3 ^*)
ATEX-godkendelser	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 20 V
^*) Find yderligere oplysninger på www.dehn.de

Produkt 927222 blev tilføjet til notesblok.

Gå til notesblok

Produkt 927222 blev lagt I kurven.

Gå til webshoppen

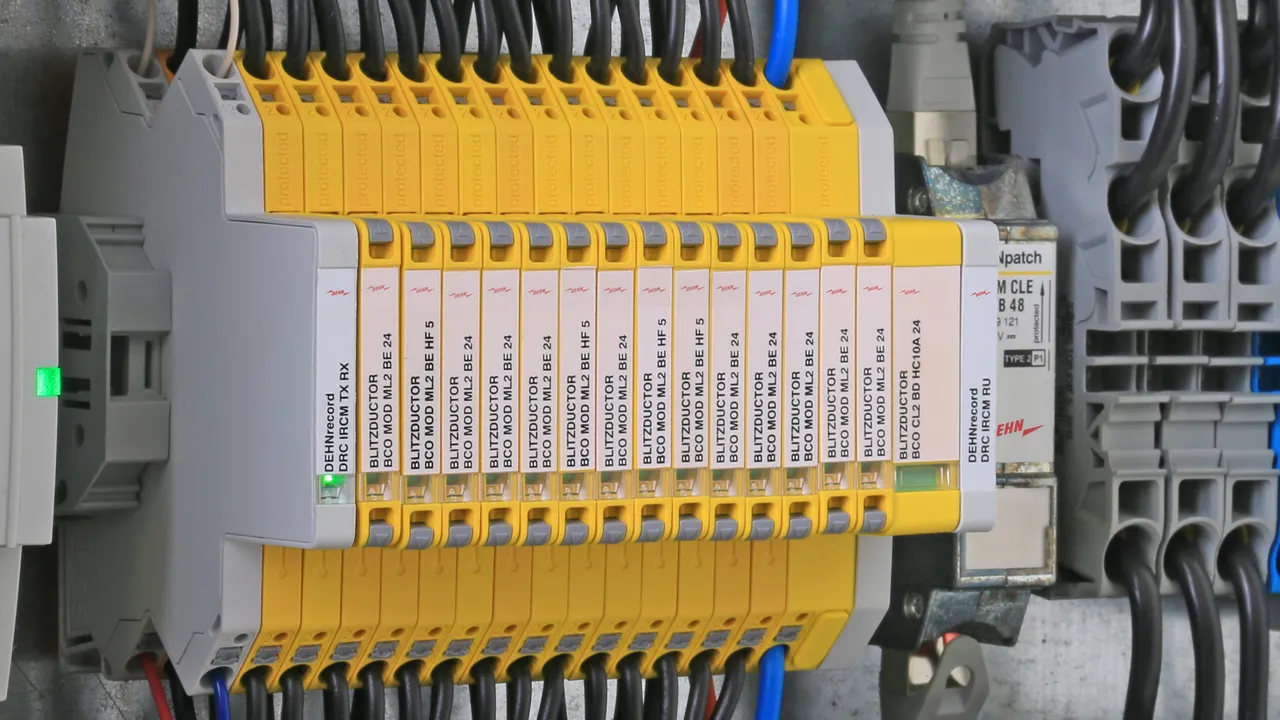

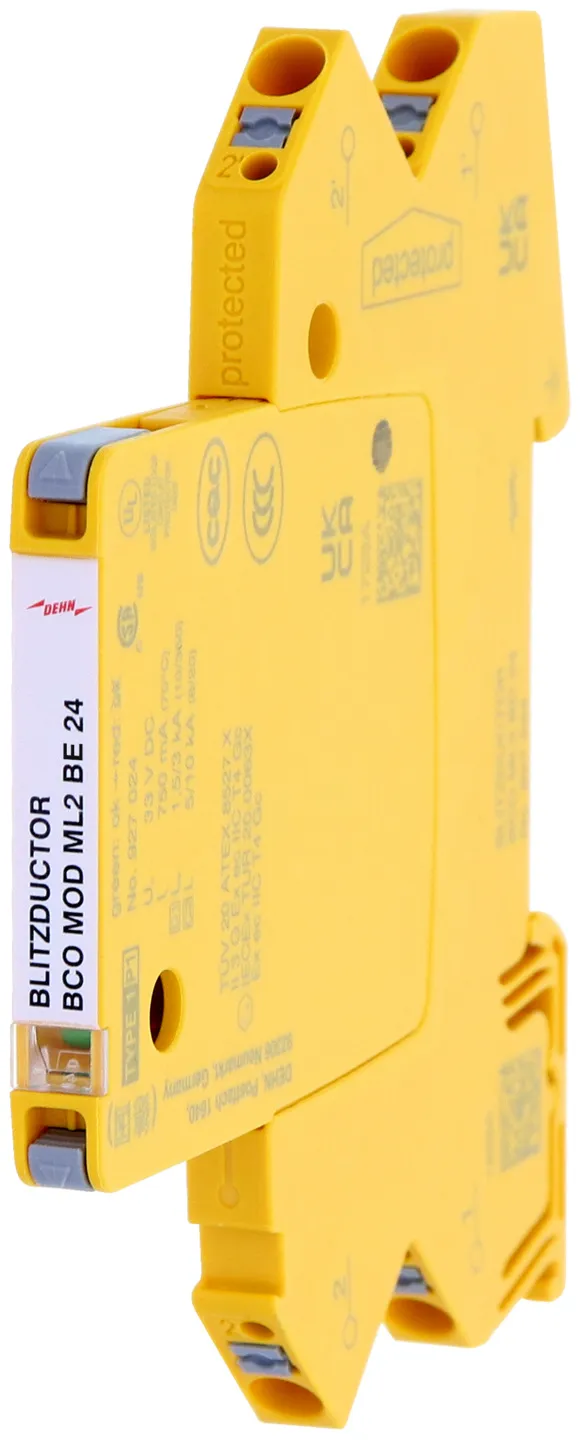

artikelnr. 927224 BCO ML2 BE 24

GTIN 4013364405608, CCT (EU): 85363010, Bruttovægt: 59.68 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

Kombiafleder BLITZDUCTORconnect ML2 BE 24
modulær, stikbar kombiafleder
at beskytte 2 ledere med fælles
referencepotentiale og asymmetriske grænseflader
testet i henhold til EN/IEC 61643-21 og energetisk
koordineret i henhold til IEC 61643-22
Aflederklasse Type 1 / P1
Impulskategori: C1, C2, C3, B2, D1
Statusdisplay, bredde 6 mm
Højeste kontinuerlige spænding: 33,0 V DC / 23,3 V AC
Mærkestrøm ved 70°C: 0,75 A
C2 nominel afladningsstrøm pr. kerne (8/20): 5 kA
C2 total afladningsstrøm nominel (8/20): 10 kA
D1 Lynimpulsstrøm (10/350 µs) pr. ledning: 1,5 kA
D1 Lynimpulsstrøm (10/350 µs) i alt: 3 kA
med signaladskillelse til vedligeholdelsesformål
Ledertilslutning: push-in

fabrikat: DEHN
Type: BCO ML2 BE 24
artikelnr.: 927224
eller tilsvarende

Certificater

Tekniske data

Aflederklasse	M
Nominel spænding (U_N )	24 V
Max. driftsspænding DC (U_C )	33 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	3,4 MHz
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	M
Impulskategori	D1, C1, C2, C3, B2
Nominel spænding (U_N )	24 V
Max. driftsspænding DC (U_C )	33 V
Max. driftsspænding AC (U_C )	23,3 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 Samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 90 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 75 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 90 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 75 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 85 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 45 V
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	3,4 MHz
Kapacitet leder-leder (C)	≤ 1 nF
Kapacitet leder-PG (C)	≤ 2 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse	IP 20
Tilslutning (indgang / udgang)	Push-in / push-in
Tilslutningstværsnit, massiv	0,2-2,5 mm²
Tilslutningstværsnit, fintrådet	0,2-2,5 mm²
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-klassificering	indtil SIL3 ^*)
ATEX-godkendelser	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 45 V
^*) Find yderligere oplysninger på www.dehn.de

Produkt 927224 blev tilføjet til notesblok.

Gå til notesblok

Produkt 927224 blev lagt I kurven.

Gå til webshoppen

artikelnr. 927225 BCO ML2 BE 48

GTIN 4013364405615, CCT (EU): 85363010, Bruttovægt: 58.22 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

Kombiafleder BLITZDUCTORconnect ML2 BE 48
modulær, stikbar kombiafleder
at beskytte 2 ledere med fælles
referencepotentiale og asymmetriske grænseflader
testet i henhold til EN/IEC 61643-21 og energetisk
koordineret i henhold til IEC 61643-22
Aflederklasse Type 1 / P1
Impulskategori: C1, C2, C3, B2, D1
Statusdisplay, bredde 6 mm
Højeste kontinuerlige spænding: 54,0 V DC / 38,1 V AC
Mærkestrøm ved 70°C: 0,75 A
C2 nominel afladningsstrøm pr. kerne (8/20): 5 kA
C2 total afladningsstrøm nominel (8/20): 10 kA
D1 Lynimpulsstrøm (10/350 µs) pr. leder: 1,5 kA
D1 Lynimpulsstrøm (10/350 µs) i alt: 3 kA
med signaladskillelse til vedligeholdelsesformål
Ledertilslutning: push-in

fabrikat: DEHN
Type: BCO ML2 BE 48
artikelnr.: 927225
eller tilsvarende

Certificater

Tekniske data

Aflederklasse	M
Nominel spænding (U_N )	48 V
Max. driftsspænding DC (U_C )	54 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	5 MHz
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	M
Impulskategori	D1, C1, C2, C3, B2
Nominel spænding (U_N )	48 V
Max. driftsspænding DC (U_C )	54 V
Max. driftsspænding AC (U_C )	38,1 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 Samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 140 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 90 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 140 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 90 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 130 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 68 V
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	5 MHz
Kapacitet leder-leder (C)	≤ 1 nF
Kapacitet leder-PG (C)	≤ 1,5 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse	IP 20
Tilslutning (indgang / udgang)	Push-in / push-in
Tilslutningstværsnit, massiv	0,2-2,5 mm²
Tilslutningstværsnit, fintrådet	0,2-2,5 mm²
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-klassificering	indtil SIL3 ^*)
ATEX-godkendelser	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 68 V
^*) Find yderligere oplysninger på www.dehn.de

Produkt 927225 blev tilføjet til notesblok.

Gå til notesblok

Produkt 927225 blev lagt I kurven.

Gå til webshoppen

artikelnr. 927227 BCO ML2 BE 180

GTIN 4013364468658, CCT (EU): 85363010, Bruttovægt: 58.85 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

Kombiafleder BLITZDUCTORconnect ML2 BE 180
modulær, stikbar kombiafleder
at beskytte 2 ledere med fælles
referencepotentiale og asymmetriske grænseflader
testet i henhold til EN/IEC 61643-21 og energetisk
koordineret i henhold til IEC 61643-22
Aflederklasse Type 1 / P1
Impulskategori: C1, C2, C3, B2, D1
Statusdisplay, bredde 6 mm
Højeste kontinuerlige spænding: 180 V DC / 127 V AC
Mærkestrøm ved 70°C: 0,5 A
C2 nominel afladningsstrøm pr. kerne (8/20): 5 kA
C2 total afladningsstrøm nominel (8/20): 10 kA
D1 Lynimpulsstrøm (10/350 µs) pr. leder: 1,5 kA
D1 Lynimpulsstrøm (10/350 µs) i alt: 3 kA
med signaladskillelse til vedligeholdelsesformål
Ledertilslutning: push-in

fabrikat: DEHN
Type: BCO ML2 BE 180
artikelnr.: 927227
eller tilsvarende

Certificater

Tekniske data

Aflederklasse	M
Nominel spænding (U_N )	180 V
Max. driftsspænding DC (U_C )	180 V
Mærkestrøm ved 70 °C (I_L )	0,5 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1,8 ohm
Grænsefrekvens leder-leder (f_G )	10 MHz
Godkendelser	UL 497B, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	M
Impulskategori	D1, C1, C2, C3, B2
Nominel spænding (U_N )	180 V
Max. driftsspænding DC (U_C )	180 V
Max. driftsspænding AC (U_C )	127 V
Mærkestrøm ved 70 °C (I_L )	0,5 A
Mærkestrøm ved 40 °C (I_L )	0,75 A
D1 Samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 630 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 450 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 630 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 450 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 460 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 230 V
Serieimpedans per leder	1,8 ohm
Grænsefrekvens leder-leder (f_G )	10 MHz
Kapacitet leder-leder (C)	≤ 250 pF
Kapacitet leder-PG (C)	≤ 450 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse	IP 20
Tilslutning (indgang / udgang)	Push-in / push-in
Tilslutningstværsnit, massiv	0,2-2,5 mm²
Tilslutningstværsnit, fintrådet	0,2-2,5 mm²
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, SIL
SIL-klassificering	indtil SIL3 ^*)
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 230 V
^*) Find yderligere oplysninger på www.dehn.de

Produkt 927227 blev tilføjet til notesblok.

Gå til notesblok

Produkt 927227 blev lagt I kurven.

Gå til webshoppen

BCO ML2 BD

Pladsbesparende, modulær kombiafleder med en bredde på 6 mm og push-in-tilslutningsteknik med funktions-/fejlvisning til beskyttelse af et lederpar med balancerede snitlfader. Med skilleanordning til vedligeholdelsesarbejde.

4 produkter

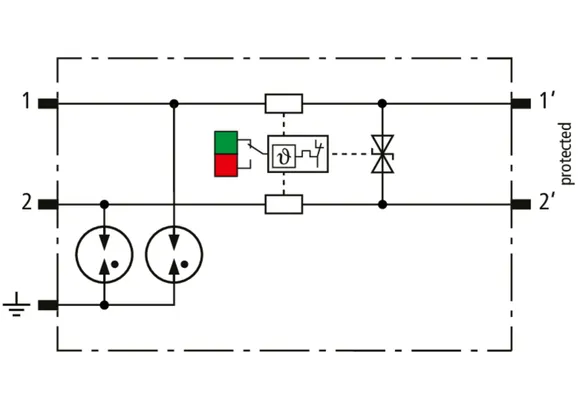

artikelnr. 927242 BCO ML2 BD 12

GTIN 4013364405622, CCT (EU): 85363010, Bruttovægt: 58.35 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

Kombiafleder BLITZDUCTORconnect ML2 BD 12
modulær, stikbar kombiafleder
at beskytte et jordpotentialfrit lederpar og asymmetriske grænseflader
testet i henhold til EN/IEC 61643-21 og energetisk
koordineret i henhold til IEC 61643-22
Aflederklasse Type 1 / P1
Impulskategori: C1, C2, C3, B2, D1
Statusdisplay, bredde 6 mm
Højeste kontinuerlige spænding: 15,0 V DC / 10,6 V AC
Mærkestrøm ved 70°C: 0,75 A
C2 nominel afladningsstrøm pr. kerne (8/20): 5 kA
C2 total afladningsstrøm nominel (8/20): 10 kA
D1 Lynimpulsstrøm (10/350 µs) pr. ledning: 1,5 kA
D1 Lynimpulsstrøm (10/350 µs) i alt: 3 kA
med signaladskillelse til vedligeholdelsesformål
Ledertilslutning: push-in

fabrikat: DEHN
Type: BCO ML2 BD 12
artikelnr.: 927242
eller tilsvarende

Certificater

Tekniske data

Aflederklasse	L
Nominel spænding (U_N )	12 V
Max. driftsspænding DC (U_C )	15 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	2,6 MHz
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	L
Impulskategori	D1, C1, C2, C3, B2
Nominel spænding (U_N )	12 V
Max. driftsspænding DC (U_C )	15 V
Max. driftsspænding AC (U_C )	10,6 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 Samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 32 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 600 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 32 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 600 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 20 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 600 V
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	2,6 MHz
Kapacitet leder-leder (C)	≤ 2,5 nF
Kapacitet leder-PG (C)	≤ 16 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse	IP 20
Tilslutning (indgang / udgang)	Push-in / push-in
Tilslutningstværsnit, massiv	0,2-2,5 mm²
Tilslutningstværsnit, fintrådet	0,2-2,5 mm²
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-klassificering	indtil SIL3 ^*)
ATEX-godkendelser	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 600 V
^*) Find yderligere oplysninger på www.dehn.de

Produkt 927242 blev tilføjet til notesblok.

Gå til notesblok

Produkt 927242 blev lagt I kurven.

Gå til webshoppen

artikelnr. 927244 BCO ML2 BD 24

GTIN 4013364405639, CCT (EU): 85363010, Bruttovægt: 58.64 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

Kombiafleder BLITZDUCTORconnect ML2 BD 24
modulær, stikbar kombiafleder
at beskytte et jordpotentialfrit lederpar og symmetriske grænseflader
testet i henhold til EN/IEC 61643-21 og energetisk
koordineret i henhold til IEC 61643-22
Aflederklasse Type 1 / P1
Impulskategori: C1, C2, C3, B2, D1
Statusdisplay, bredde 6 mm
Højeste kontinuerlige spænding: 36,0 V DC / 25,4 V AC
Mærkestrøm ved 70°C: 0,75 A
C2 nominel afladningsstrøm pr. kerne (8/20): 5 kA
C2 total afladningsstrøm nominel (8/20): 10 kA
D1 Lynimpulsstrøm (10/350 µs) pr. ledning: 1,5 kA
D1 Lynimpulsstrøm (10/350 µs) i alt: 3 kA
med signaladskillelse til vedligeholdelsesformål
Ledertilslutning: push-in

fabrikat: DEHN
Type: BCO ML2 BD 24
artikelnr.: 927244
eller tilsvarende

Certificater

Tekniske data

Aflederklasse	L
Nominel spænding (U_N )	24 V
Max. driftsspænding DC (U_C )	36 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	5,8 MHz
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	L
Impulskategori	D1, C1, C2, C3, B2
Nominel spænding (U_N )	24 V
Max. driftsspænding DC (U_C )	36 V
Max. driftsspænding AC (U_C )	25,4 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 Samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 57 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 600 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 57 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 600 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 46 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 600 V
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	5,8 MHz
Kapacitet leder-leder (C)	≤ 1,5 nF
Kapacitet leder-PG (C)	≤ 16 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse	IP 20
Tilslutning (indgang / udgang)	Push-in / push-in
Tilslutningstværsnit, massiv	0,2-2,5 mm²
Tilslutningstværsnit, fintrådet	0,2-2,5 mm²
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-klassificering	indtil SIL3 ^*)
ATEX-godkendelser	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 600 V
^*) Find yderligere oplysninger på www.dehn.de

Produkt 927244 blev tilføjet til notesblok.

Gå til notesblok

Produkt 927244 blev lagt I kurven.

Gå til webshoppen

artikelnr. 927245 BCO ML2 BD 48

GTIN 4013364405646, CCT (EU): 85363010, Bruttovægt: 58.49 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

Kombiafleder BLITZDUCTORconnect ML2 BD 48
modulær, stikbar kombiafleder
at beskytte et jordpotentialfrit lederpar og symmetriske grænseflader
testet i henhold til EN/IEC 61643-21 og energetisk
koordineret i henhold til IEC 61643-22
Aflederklasse Type 1 / P1
Impulskategori: C1, C2, C3, B2, D1
Statusdisplay, bredde 6 mm
Højeste kontinuerlige spænding: 56,0 V DC / 39,6 V AC
Mærkestrøm ved 70°C: 0,75 A
C2 nominel afladningsstrøm pr. kerne (8/20): 5 kA
C2 total afladningsstrøm nominel (8/20): 10 kA
D1 Lynimpulsstrøm (10/350 µs) pr. ledning: 1,5 kA
D1 Lynimpulsstrøm (10/350 µs) i alt: 3 kA
med signaladskillelse til vedligeholdelsesformål
Ledertilslutning: push-in

fabrikat: DEHN
Type: BCO ML2 BD 48
artikelnr.: 927245
eller tilsvarende

Certificater

Tekniske data

Aflederklasse	L
Nominel spænding (U_N )	48 V
Max. driftsspænding DC (U_C )	56 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	7,2 MHz
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	L
Impulskategori	D1, C1, C2, C3, B2
Nominel spænding (U_N )	48 V
Max. driftsspænding DC (U_C )	56 V
Max. driftsspænding AC (U_C )	39,6 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 Samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 90 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 600 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 90 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 600 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 70 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 600 V
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	7,2 MHz
Kapacitet leder-leder (C)	≤ 1 nF
Kapacitet leder-PG (C)	≤ 16 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse	IP 20
Tilslutning (indgang / udgang)	Push-in / push-in
Tilslutningstværsnit, massiv	0,2-2,5 mm²
Tilslutningstværsnit, fintrådet	0.2-2,5 mm²
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-klassificering	indtil SIL3 ^*)
ATEX-godkendelser	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 600 V
^*) Find yderligere oplysninger på www.dehn.de

Produkt 927245 blev tilføjet til notesblok.

Gå til notesblok

Produkt 927245 blev lagt I kurven.

Gå til webshoppen

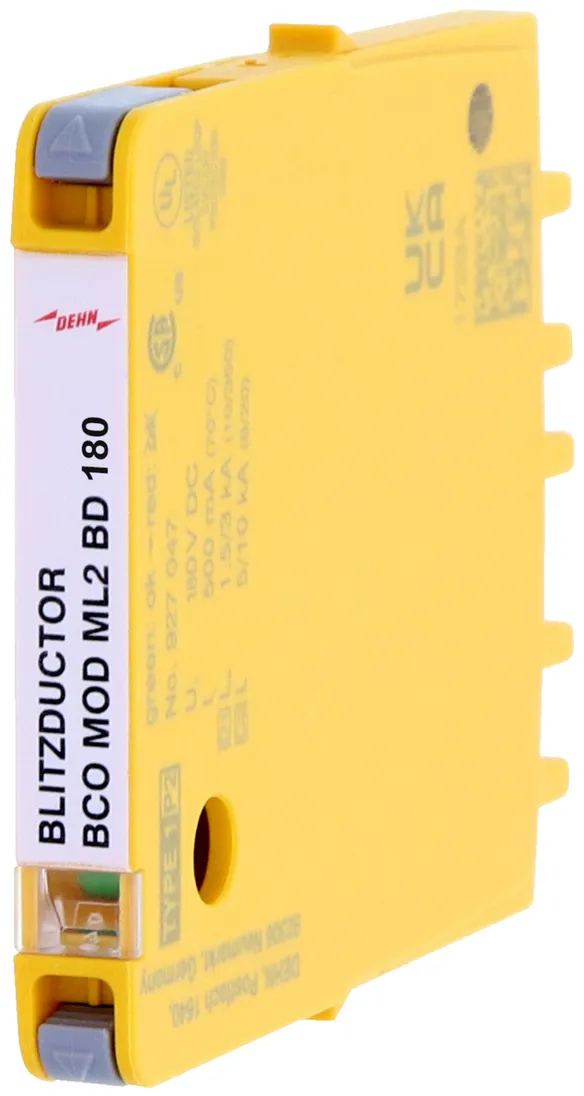

artikelnr. 927247 BCO ML2 BD 180

GTIN 4013364468665, CCT (EU): 85363010, Bruttovægt: 58.92 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

Kombiafleder BLITZDUCTORconnect ML2 BD 180
modulær, stikbar kombiafleder
at beskytte et jordpotentialfrit lederpar og symmetriske grænseflader
testet i henhold til EN/IEC 61643-21 og energetisk
koordineret i henhold til IEC 61643-22
Aflederklasse Type 1 / P1
Impulskategori: C1, C2, C3, B2, D1
Statusdisplay, bredde 6 mm
Højeste kontinuerlige spænding: 180,0 V DC / 127 V AC
Mærkestrøm ved 70°C: 0,75 A
C2 nominel afladningsstrøm pr. kerne (8/20): 5 kA
C2 total afladningsstrøm nominel (8/20): 10 kA
D1 Lynimpulsstrøm (10/350 µs) pr. ledning: 1,5 kA
D1 Lynimpulsstrøm (10/350 µs) i alt: 3 kA
med signaladskillelse til vedligeholdelsesformål
Ledertilslutning: push-in

fabrikat: DEHN
Type: BCO ML2 BD 180
artikelnr.: 927247
eller tilsvarende

Certificater

Tekniske data

Aflederklasse	L
Nominel spænding (U_N )	180 V
Max. driftsspænding DC (U_C )	180 V
Mærkestrøm ved 70 °C (I_L )	0,5 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1,8 ohm
Grænsefrekvens leder-leder (f_G )	10 MHz
Godkendelser	UL 497B, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	L
Impulskategori	D1, C1, C2, C3, B2
Nominel spænding (U_N )	180 V
Max. driftsspænding DC (U_C )	180 V
Max. driftsspænding AC (U_C )	127 V
Mærkestrøm ved 70 °C (I_L )	0,5 A
Mærkestrøm ved 40 °C (I_L )	0,75 A
D1 Samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 420 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 800 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 420 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 800 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 240 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 700 V
Serieimpedans per leder	1,8 ohm
Grænsefrekvens leder-leder (f_G )	10 MHz
Kapacitet leder-leder (C)	≤ 450 pF
Kapacitet leder-PG (C)	≤ 20 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse	IP 20
Tilslutning (indgang / udgang)	Push-in / push-in
Tilslutningstværsnit, massiv	0,2-2,5 mm²
Tilslutningstværsnit, fintrådet	0.2-2,5 mm²
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, SIL
SIL-klassificering	indtil SIL3 ^*)
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 700 V
^*) Find yderligere oplysninger på www.dehn.de

Produkt 927247 blev tilføjet til notesblok.

Gå til notesblok

Produkt 927247 blev lagt I kurven.

Gå til webshoppen

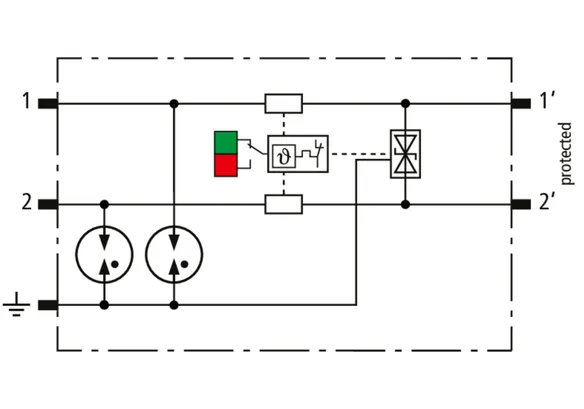

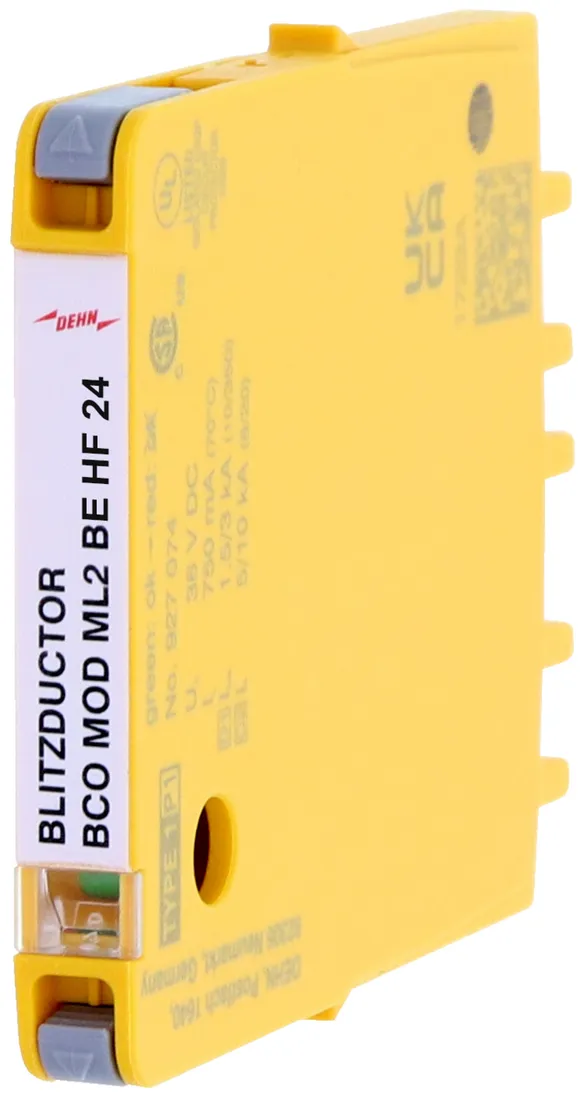

BCO ML2 BE HF

Pladsbesparende, modulær kombiafleder med en bredde på 6 mm og push-in-tilslutningsteknik med funktions-/fejlvisning til beskyttelse af to enkeltledere med fælles referencepotentiale samt højfrekvente transmissioner og ubalancerede snitlfader. Med skilleanordning til vedligeholdelsesarbejde.

2 produkter

artikelnr. 927270 BCO ML2 BE HF 5

GTIN 4013364405653, CCT (EU): 85363010, Bruttovægt: 58.57 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

Kombiafleder BLITZDUCTORconnect ML2 BE HF 5
modulær, stikbar kombiafleder
Til beskyttelse af to enkeltledere
med fælles referencepotentiale
samt højfrekvente transmissioner og ubalancerede snitlfader
testet i henhold til EN/IEC 61643-21 og energisk
koordineret i henhold til IEC 61643-22
Arrester klasse Type 1 / P1
Impulskategori: C1, C2, C3, B2, D1
Statusdisplay, bredde 6 mm
Højeste kontinuerlige spænding: 8,5 V DC / 6,0 V AC
Mærkestrøm ved 70°C: 0,75 A
Afskæringsfrekvens 100 MHz
C2 nominel afladningsstrøm pr. kerne (8/20): 5 kA
C2 total afladningsstrøm nominel (8/20): 10 kA
D1 Lynimpulsstrøm (10/350 µs) pr. ledning: 1,5 kA
D1 Lynimpulsstrøm (10/350 µs) i alt: 3 kA
med signaladskillelse til vedligeholdelsesformål
Ledertilslutning: push-in

fabrikat: DEHN
Type: BCO ML2 BE HF 5
artikelnr.: 927270
eller tilsvarende

Certificater

Tekniske data

Aflederklasse	M
Nominel spænding (U_N )	5 V
Max. driftsspænding DC (U_C )	8,5 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1 ohm
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	M
Impulskategori	D1, C1, C2, C3, B2
Nominel spænding (U_N )	5 V
Max. driftsspænding DC (U_C )	8,5 V
Max. driftsspænding AC (U_C )	6,0 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 Samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 50 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 70 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 50 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 70 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 15 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 15 V
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-PG (f_G )	100 MHz
Kapacitet leder-leder (C)	≤ 20 pF
Kapacitet leder-PG (C)	≤ 23 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse	IP 20
Tilslutning (indgang / udgang)	Push-in / push-in
Tilslutningstværsnit, massiv	0,2-2,5 mm²
Tilslutningstværsnit, fintrådet	0,2-2,5 mm²
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-klassificering	indtil SIL3 ^*)
ATEX-godkendelser	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 15 V
^*) Find yderligere oplysninger på www.dehn.de

Produkt 927270 blev tilføjet til notesblok.

Gå til notesblok

Produkt 927270 blev lagt I kurven.

Gå til webshoppen

artikelnr. 927274 BCO ML2 BE HF 24

GTIN 4013364468559, CCT (EU): 85363010, Bruttovægt: 58.30 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

Kombiafleder BLITZDUCTORconnect ML2 BE HF 24
modulær, stikbar kombiafleder
Til beskyttelse af to enkeltledere
med fælles referencepotentiale
samt højfrekvente transmissioner og ubalancerede snitlfader
testet i henhold til EN/IEC 61643-21 og energisk
koordineret i henhold til IEC 61643-22
Arrester klasse Type 1 / P1
Impulskategori: C1, C2, C3, B2, D1
Statusdisplay, bredde 6 mm
Højeste kontinuerlige spænding: 36 V DC / 25,4 V AC
Mærkestrøm ved 70°C: 0,75 A
Afskæringsfrekvens 100 MHz
C2 nominel afladningsstrøm pr. kerne (8/20): 5 kA
C2 total afladningsstrøm nominel (8/20): 10 kA
D1 Lynimpulsstrøm (10/350 µs) pr. ledning: 1,5 kA
D1 Lynimpulsstrøm (10/350 µs) i alt: 3 kA
med signaladskillelse til vedligeholdelsesformål
Ledertilslutning: push-in

fabrikat: DEHN
Type: BCO ML2 BE HF 24
artikelnr.: 927274
eller tilsvarende

Certificater

Tekniske data

Aflederklasse	M
Nominel spænding (U_N )	24 V
Max. driftsspænding DC (U_C )	36 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1 ohm
Godkendelser	UL 497B, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	M
Impulskategori	D1, C1, C2, C3, B2
Nominel spænding (U_N )	24 V
Max. driftsspænding DC (U_C )	36 V
Max. driftsspænding AC (U_C )	25,4 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 Samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 100 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 115 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 100 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 115 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 48 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 48 V
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-PG (f_G )	100 MHz
Kapacitet leder-leder (C)	≤ 25 pF
Kapacitet leder-PG (C)	≤ 25 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse	IP 20
Tilslutning (indgang / udgang)	Push-in / push-in
Tilslutningstværsnit, massiv	0,2-2,5 mm²
Tilslutningstværsnit, fintrådet	0,2-2,5 mm²
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, SIL
SIL-klassificering	indtil SIL3 ^*)
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 48 V
^*) Find yderligere oplysninger på www.dehn.de

Produkt 927274 blev tilføjet til notesblok.

Gå til notesblok

Produkt 927274 blev lagt I kurven.

Gå til webshoppen

BCO ML2 BD HF

Pladsbesparende, modulær kombiafleder, 6 mm bred, med push-in-tilslutningsteknologi og statusvisning til beskyttelse af 1 lederpar på jordpotentialfrie, højfrekvente bussystemer samt symmetriske grænseflader. Med signaladskillelse til vedligeholdelse

2 produkter

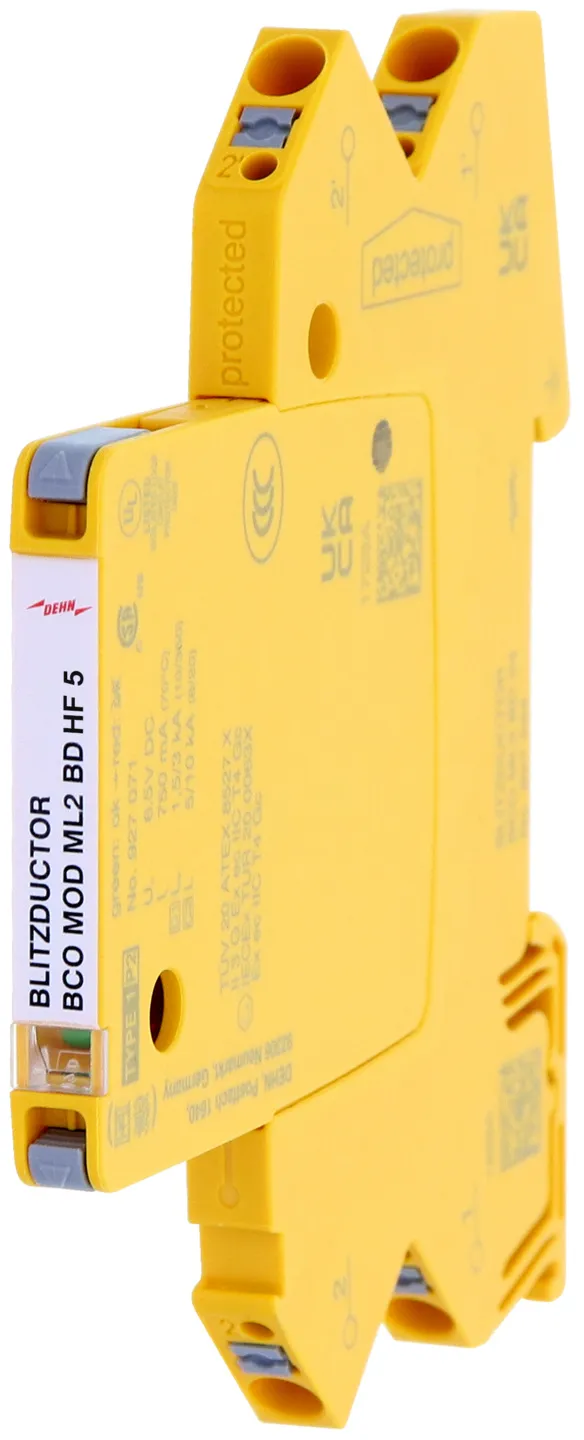

artikelnr. 927271 BCO ML2 BD HF 5

GTIN 4013364405660, CCT (EU): 85363010, Bruttovægt: 58.42 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

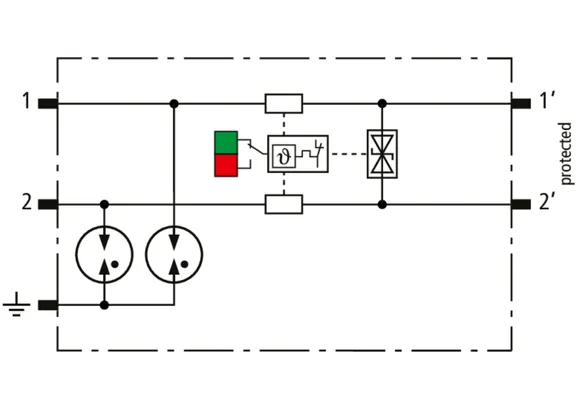

Kombiafleder BLITZDUCTORconnect ML2 BD HF 5
modulær, stikbar kombiafleder til beskyttelse af
et lederpar med balancerede snitlfader
i højfrekvente bussystemer
testet i henhold til EN/IEC 61643-21 og energetisk
koordineret i henhold til IEC 61643-22
Aflederklasse Type 1 / P2
Impulskategori: C1, C2, C3, B2, D1
Statusdisplay, bredde 6 mm
Højeste kontinuerlige spænding: 8,5 V DC / 6,0 V AC
Mærkestrøm ved 70°C: 0,75 A
Afskæringsfrekvens 100 MHz
C2 nominel afladningsstrøm pr. kerne (8/20): 5 kA
C2 total afladningsstrøm nominel (8/20): 10 kA
D1 Lynimpulsstrøm (10/350 µs) pr. ledning: 1,5 kA
D1 Lynimpulsstrøm (10/350 µs) i alt: 3 kA
med signaladskillelse til vedligeholdelsesformål
Ledertilslutning: push-in

fabrikat: DEHN
Type: BCO ML2 BD HF 5
artikelnr.: 927271
eller tilsvarende

Certificater

Tekniske data

Aflederklasse	L
Nominel spænding (U_N )	5 V
Max. driftsspænding DC (U_C )	8,5 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	100 MHz
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	L
Impulskategori	D1, C1, C2, C3, B2
Nominel spænding (U_N )	5 V
Max. driftsspænding DC (U_C )	8,5 V
Max. driftsspænding AC (U_C )	6,0 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 Samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 42 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 600 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 42 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 600 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 15 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 600 V
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	100 MHz
Kapacitet leder-leder (C)	≤ 21 pF
Kapacitet leder-PG (C)	≤ 15 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse	IP 20
Tilslutning (indgang / udgang)	Push-in / push-in
Tilslutningstværsnit, massiv	0,2-2,5 mm²
Tilslutningstværsnit, fintrådet	0,2-2,5 mm²
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-klassificering	indtil SIL3 ^*)
ATEX-godkendelser	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 600 V
^*) Find yderligere oplysninger på www.dehn.de

Produkt 927271 blev tilføjet til notesblok.

Gå til notesblok

Produkt 927271 blev lagt I kurven.

Gå til webshoppen

artikelnr. 927275 BCO ML2 BD HF 24

GTIN 4013364468566, CCT (EU): 85363010, Bruttovægt: 58.60 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

Kombiafleder BLITZDUCTORconnect ML2 BD HF 24
modulær, stikbar kombiafleder til beskyttelse af
et lederpar med balancerede snitlfader
i højfrekvente bussystemer
testet i henhold til EN/IEC 61643-21 og energetisk
koordineret i henhold til IEC 61643-22
Aflederklasse Type 1 / P2
Impulskategori: C1, C2, C3, B2, D1
Statusdisplay, bredde 6 mm
Højeste kontinuerlige spænding: 36 V DC / 25,4 V AC
Mærkestrøm ved 70°C: 0,75 A
Afskæringsfrekvens 100 MHz
C2 nominel afladningsstrøm pr. kerne (8/20): 5 kA
C2 total afladningsstrøm nominel (8/20): 10 kA
D1 Lynimpulsstrøm (10/350 µs) pr. ledning: 1,5 kA
D1 Lynimpulsstrøm (10/350 µs) i alt: 3 kA
med signaladskillelse til vedligeholdelsesformål
Ledertilslutning: push-in

fabrikat: DEHN
Type: BCO ML2 BD HF 24
artikelnr.: 927275
eller tilsvarende

Certificater

Tekniske data

Aflederklasse	L
Nominel spænding (U_N )	24 V
Max. driftsspænding DC (U_C )	36 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	100 MHz
Godkendelser	UL 497B, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	L
Impulskategori	D1, C1, C2, C3, B2
Nominel spænding (U_N )	24 V
Max. driftsspænding DC (U_C )	36 V
Max. driftsspænding AC (U_C )	25,4 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 Samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 85 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 650 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 85 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 650 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 48 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 600 V
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	100 MHz
Kapacitet leder-leder (C)	≤ 25 pF
Kapacitet leder-PG (C)	≤ 15 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse	IP 20
Tilslutning (indgang / udgang)	Push-in / push-in
Tilslutningstværsnit, massiv	0,2-2,5 mm²
Tilslutningstværsnit, fintrådet	0,2-2,5 mm²
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, SIL
SIL-klassificering	indtil SIL3 ^*)
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 600 V
^*) Find yderligere oplysninger på www.dehn.de

Produkt 927275 blev tilføjet til notesblok.

Gå til notesblok

Produkt 927275 blev lagt I kurven.

Gå til webshoppen

BCO ML2 BD HC5A 24

1 produkt

artikelnr. 927254 BCO ML2 BD HC5A 24

GTIN 4013364513419, CCT (EU): 85363010, Bruttovægt: 60.63 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

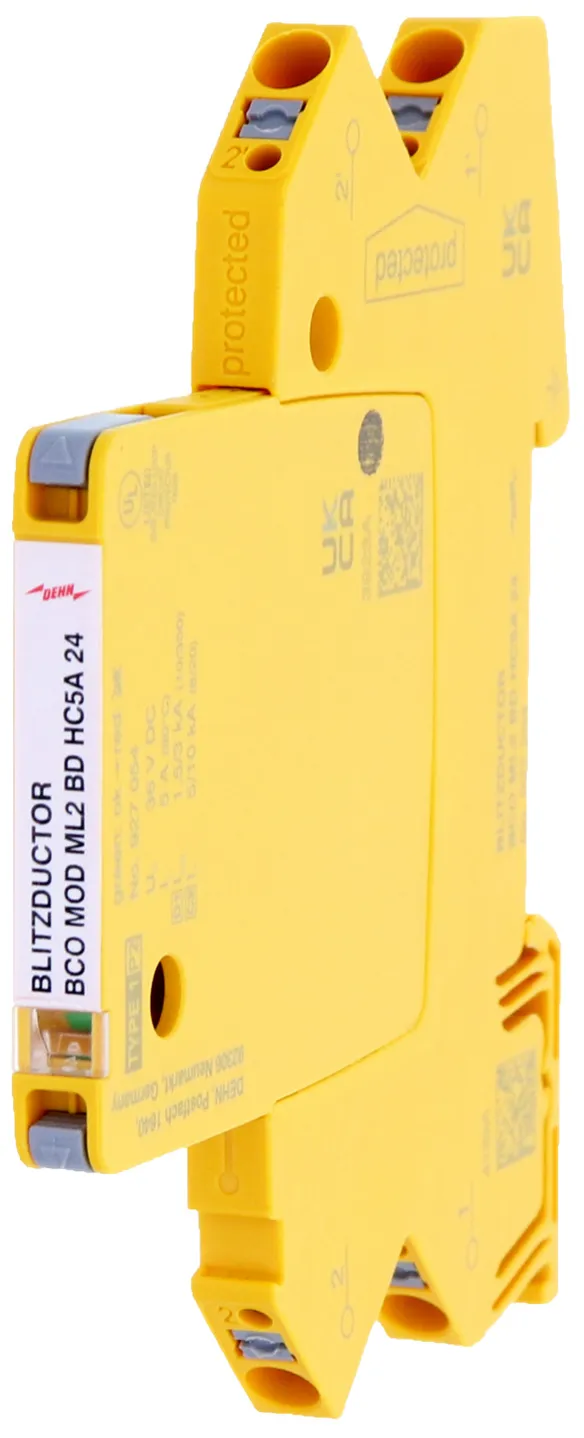

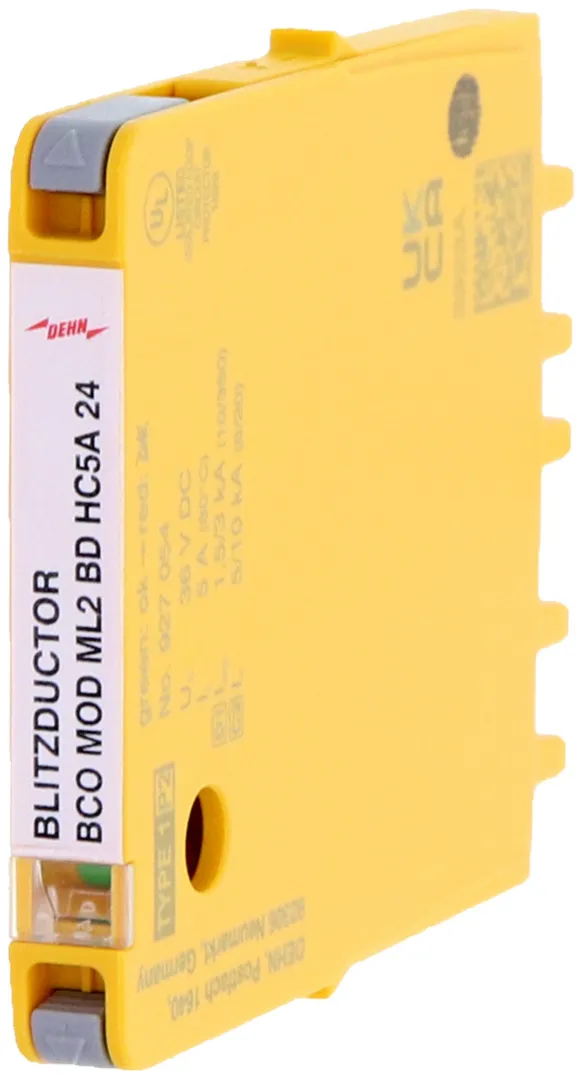

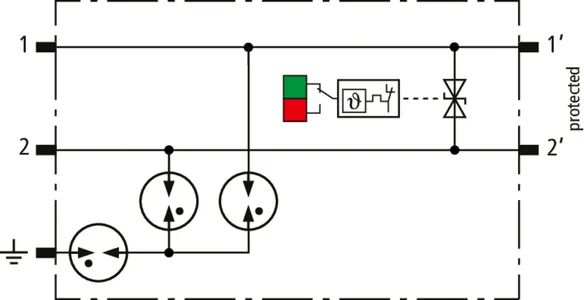

Kombiafleder BLITZDUCTORconnect ML2 BD HC5A 24
modulær, stikbar kombiafleder til beskyttelse
af 1 lederpar på jordpotentialfrie signalkredse
med høj mærkestrøm i informationstekniske
systemer samt måle- og kontrolkredse.
testet iht. EN/IEC 61643-21 og energetisk
koordineret iht. IEC 61643-22
Aflederklasse type 1/P2
Impulskategori: C1, C2, C3, B2, D1
Statusbjælke, bredde 6 mm
Maks. driftsspænding 36 V DC/25,4 V AC
Nominel strøm ved 80 °C: 5 A
C2 Nominel afledestødstrøm pr. leder (8/20): 5 kA
C2 Nominel afledestrøm i alt (8/20): 10 kA
D1 Lynimpulsstrøm (10/350 µs) pr. leder: 1,5 kA
D1 Samlet lynimpulsstrøm (10/350 µs): 3 kA
med signaladskillelse til vedligeholdelse
Ledningstilslutning: Push-in

fabrikat: DEHN
Type: BCO ML2 BD HC5A 24
artikelnr.: 927254
eller tilsvarende

Certificater

Tekniske data

Aflederklasse	L
Nominel spænding (U_N )	24 V
Max. driftsspænding DC (U_C )	36 V
Mærkestrøm ved 80 °C (I_L )	5 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	0 ohm
Godkendelser	UL 497B, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	L
Impulskategori	D1, C1, C2, C3, B2
Nominel spænding (U_N )	24 V
Max. driftsspænding DC (U_C )	36 V
Max. driftsspænding AC (U_C )	25,4 V
Mærkestrøm ved 80 °C (I_L )	5 A
D1 Samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
C1 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	1 kA
Restspænding leder-PG ved I_n C2 (U_P )	≤ 750 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 70 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 750 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 60 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 750 V
Serieimpedans per leder	0 ohm
Grænsefrekvens leder-leder ved 100 ohm (f_G )	1,5 MHz
Kapacitet leder-leder (C)	≤ 4 nF
Kapacitet leder-PG (C)	≤ 40 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse	IP 20
Tilslutning (indgang / udgang)	Push-in / push-in
Tilslutningstværsnit, massiv	0,2-2,5 mm²
Tilslutningstværsnit, fintrådet	0,2-2,5 mm²
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, SIL
SIL-klassificering	indtil SIL3 ^*)
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 750 V
^*) Find yderligere oplysninger på www.dehn.de

Produkt 927254 blev tilføjet til notesblok.

Gå til notesblok

Produkt 927254 blev lagt I kurven.

Gå til webshoppen

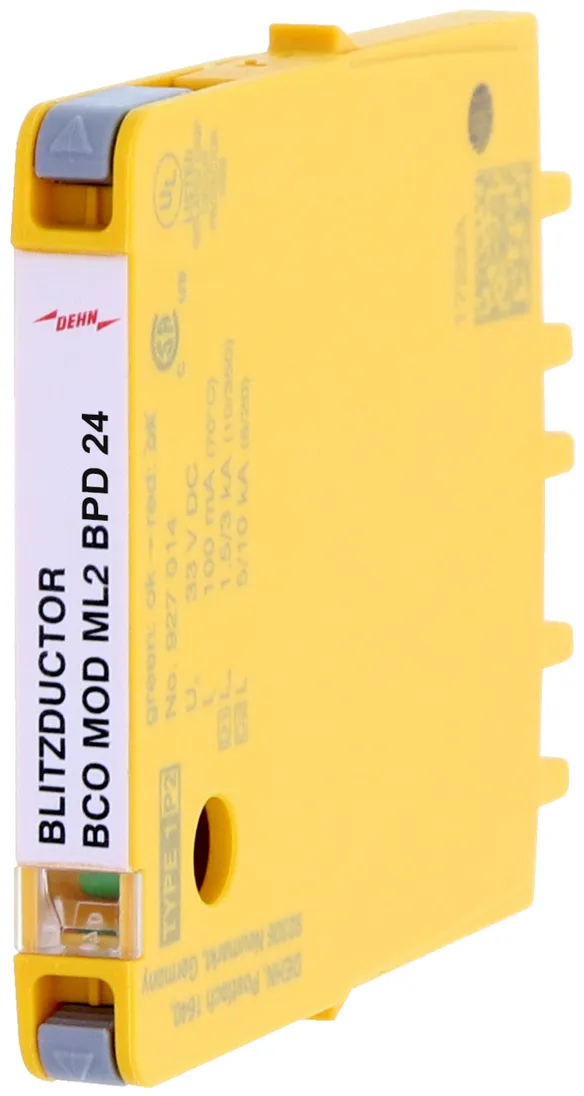

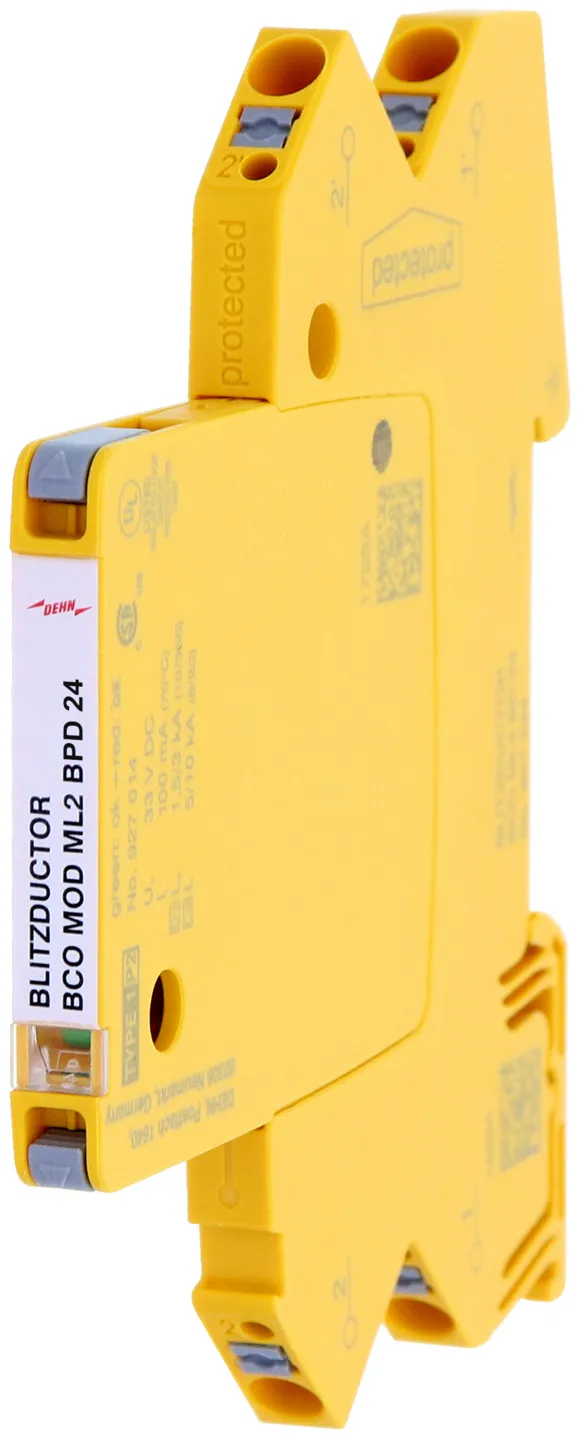

BCO ML2 BPD 24

Pladsbesparende, modulær kombiafleder med en bredde på 6 mm og push-in tilslutningsteknik med statusvisning til beskyttelse af 1 lederpar i 24 V DC systemer. Også velegnet til brug med en jordet negativ pol. Integrerede PTC-modstande gør det muligt at nulstille aflederen sikkert efter interferens i systemkredsløbet med kortslutningsstrømme på op til 40 A. Med signaladskillelse til vedligeholdelsesformål.

1 produkt

artikelnr. 927214 BCO ML2 BPD 24

GTIN 4013364473003, CCT (EU): 85363010, Bruttovægt: 58.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

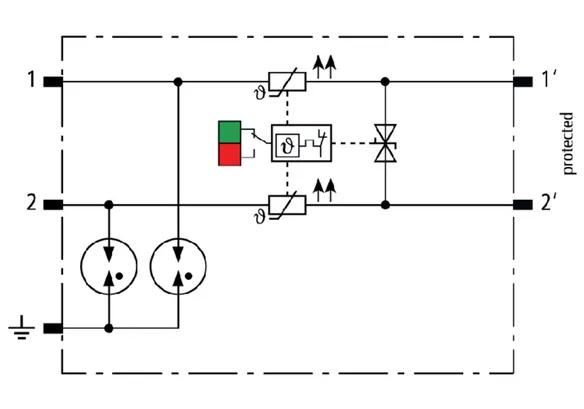

Kombiafleder BLITZDUCTORconnect ML2 BPD 24
modulær stikbar kombiafleder til beskyttelse
et par i 24 V DC-systemer,
Også velegnet til brug med en jordet negativ pol,
med integrerede PTC-modstande
Overstrømsbeskyttelse op til 40 A
testet i henhold til EN/IEC 61643-21 og energisk
koordineret i henhold til IEC 61643-22
Aflederklasse Type 1 / P2
Impulskategori: C1, C2, C3, B2, D1
Statusdisplay, bredde 6 mm
Højeste kontinuerlige spænding: 33,0 V DC / 23,3 V AC
Mærkestrøm ved 70°C: 0,1 A
C2 nominel afladningsstrøm pr. kerne (8/20): 5 kA
C2 total afladningsstrøm nominel (8/20): 10 kA
D1 Lynimpulsstrøm (10/350 µs) pr. ledning: 1,5 kA
D1 Lynimpulsstrøm (10/350 µs) i alt: 3 kA
med signaladskillelse til vedligeholdelsesformål
Ledertilslutning: push-in

fabrikat: DEHN
Type: BCO ML2 BPD 24
artikelnr.: 927214
eller tilsvarende

Certificater

Tekniske data

Aflederklasse	L
Nominel spænding (U_N )	24 V
Max. driftsspænding DC (U_C )	33 V
Mærkestrøm ved 70 °C (I_L )	0,1 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	10 ohm
Grænsefrekvens leder-leder (f_G )	4,5 MHz
Godkendelser	UL 497B, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	L
Impulskategori	D1, C1, C2, C3, B2
Nominel spænding (U_N )	24 V
Max. driftsspænding DC (U_C )	33 V
Max. driftsspænding AC (U_C )	23,3 V
Mærkestrøm ved 70 °C (I_L )	0,1 A
D1 Samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 65 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 650 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 65 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 650 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 44 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 600 V
Serieimpedans per leder	10 ohm
Grænsefrekvens leder-leder (f_G )	4,5 MHz
Kapacitet leder-leder (C)	≤ 1 nF
Kapacitet leder-PG (C)	≤ 15 pF
Driftstemperaturområde (T_U )	-40 °C ... +70 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse	IP 20
Tilslutning (indgang / udgang)	Push-in / push-in
Tilslutningstværsnit, massiv	0,2-2,5 mm²
Tilslutningstværsnit, fintrådet	0,2-2,5 mm²
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, SIL
SIL-klassificering	indtil SIL3 ^*)
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 600 V
^*) Find yderligere oplysninger på www.dehn.de

Produkt 927214 blev tilføjet til notesblok.

Gå til notesblok

Produkt 927214 blev lagt I kurven.

Gå til webshoppen

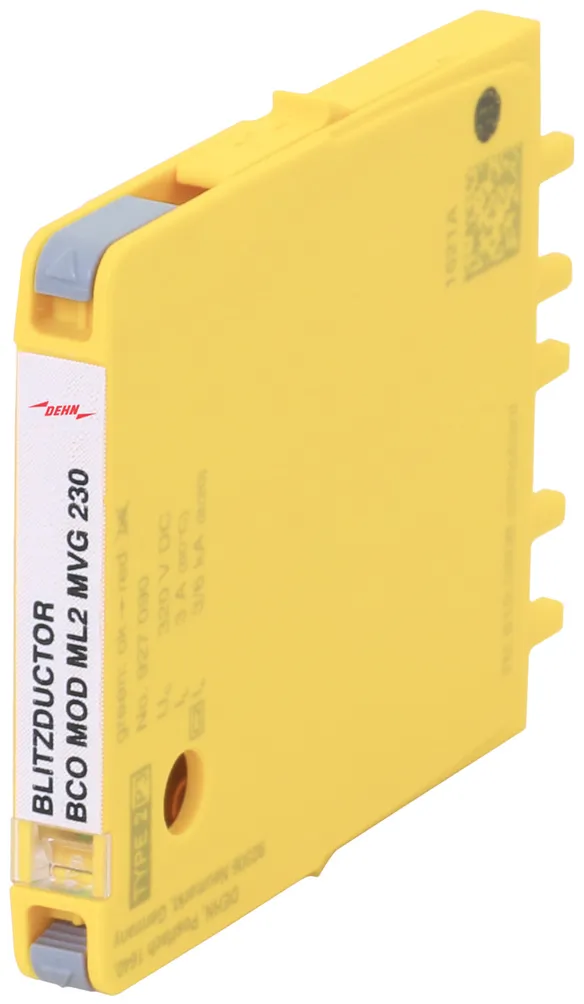

BCO ML2 MVG 230

Pladsbesparende, modulær overspændingsafleder med en bredde på 6 mm og push-in tilslutningsteknik med statusvisning til beskyttelse af 2 ledninger af flertrådede, flydende signalgrænseflader med en nominel spænding på 230 V. Med signaladskillelse til vedligeholdelsesformål.
Opfylder blandt andet kravene til signalanlæg i jernbaneindustrien (DB RIL 819.0808 kompatibel).

1 produkt

artikelnr. 927290 BCO ML2 MVG 230

GTIN 4013364466524, CCT (EU): 85363010, Bruttovægt: 60.12 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

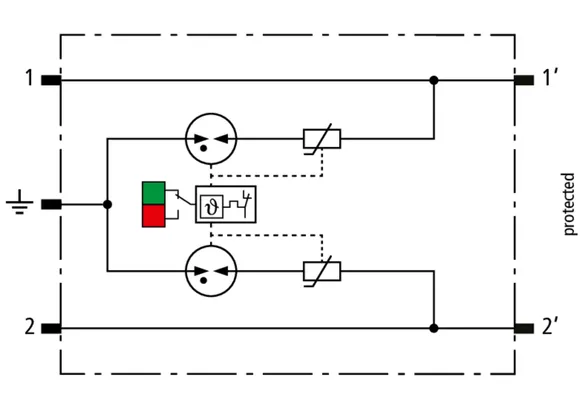

Overspændingsafleder BLITZDUCTORconnect ML2 MVG 230
modulær, stikbar overspændingsafleder
for at beskytte 2 ledere i flertrådede
signalgrænseflader med en nominel spænding på 230 V AC.
testet i henhold til EN/IEC 61643-21 og energisk
koordineret i henhold til IEC 61643-22
Aflederklasse Type 2 / P3
Impulskategori: C1, C2, C3
Statusdisplay, bredde 6 mm
Højeste kontinuerlige spænding: 320 V DC / 250 V AC
Mærkestrøm ved 80°C: 3 A
C2 nominel afladningsstrøm pr. leder (8/20): 3 kA
C2 total afladningsstrøm nominel (8/20): 6 kA
med signaladskillelse til vedligeholdelsesformål
Ledertilslutning: push-in
DB RIL 819.0808 kompatibel

fabrikat: DEHN
Type: BCO ML2 MVG 230
artikelnr.: 927290
eller tilsvarende

Certificater

Tekniske data

Aflederklasse	V
Nominel spænding (U_N )	230 V
Mærkestrøm ved 80 °C (I_L )	3 A
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	6 kA
Serieimpedans per leder	0 ohm
Godkendelser	SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	V
Impulskategori	C1, C2, C3
Nominel spænding (U_N )	230 V
Afledermærkespænding DC leder-PG (U_C )	320 V
Afledermærkespænding AC leder-PG (U_C )	250 V
Mærkestrøm ved 80 °C (I_L )	3 A
Mærkestrøm ved 80 °C (I_L )	6 A for 240 ms
Samlet lynstødstrøm (10/350 µs)	0,5 kA
Lynstødstrøm (10/350 µs) per leder	0,25 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	6 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	3 kA
Restspænding leder-PG ved I_n C2 (U_P )	≤ 1100 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 1100 V
Serieimpedans per leder	0 ohm
Grænsefrekvens leder-PG ved 100 ohm (f_G )	200 MHz
Kapacitet leder-leder (C)	≤ 7,32 pF
Kapacitet leder-PG (C)	≤ 12 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	grøn / rød
Kapslingsklasse	IP 20
Tilslutning (indgang / udgang)	Push-in / Push-in
Tilslutningstværsnit, massiv	0,2-2,5 mm²
Tilslutningstværsnit, fintrådet	0,2-2,5 mm²
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	SIL
SIL-klassificering	indtil SIL3 ^*)
^*) Find yderligere oplysninger på www.dehn.de

Produkt 927290 blev tilføjet til notesblok.

Gå til notesblok

Produkt 927290 blev lagt I kurven.

Gå til webshoppen

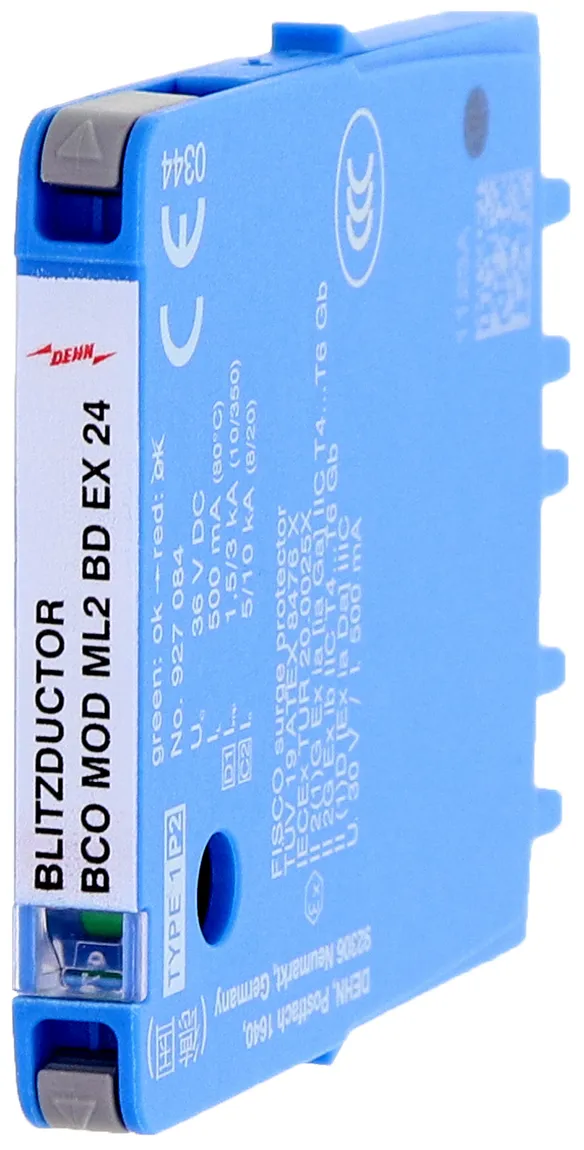

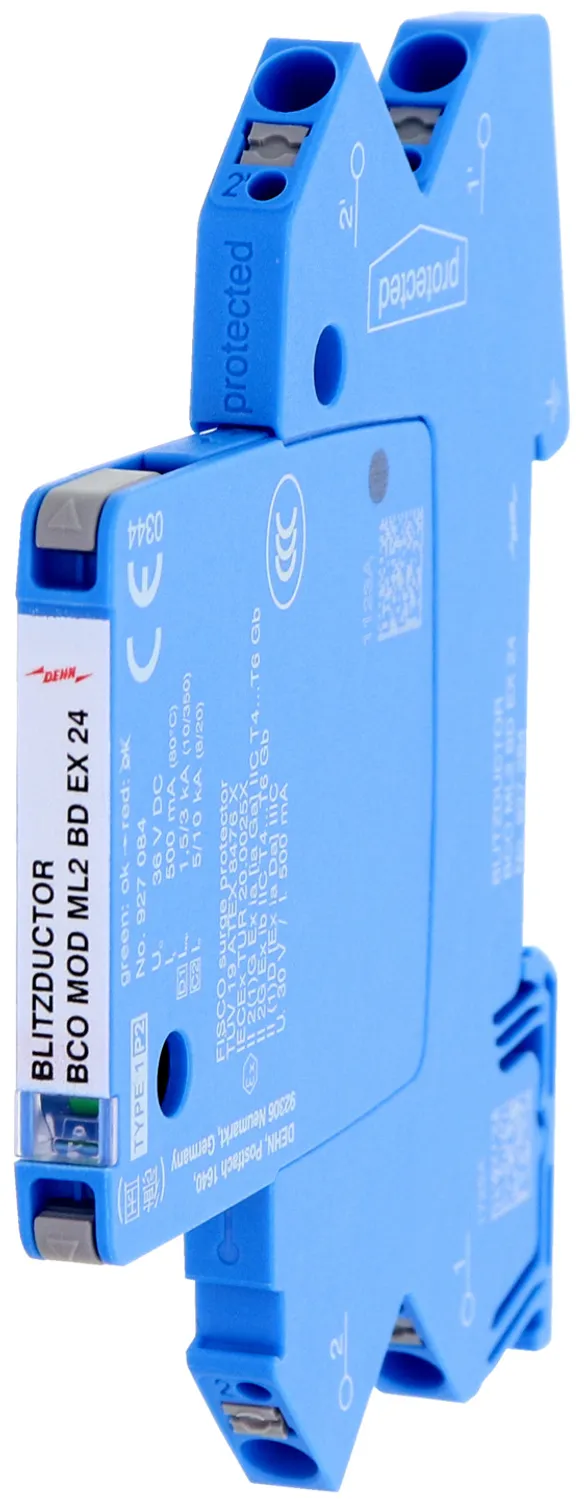

BCO ML2 BD EX 24

Pladsbesparende, modulær kombiafleder med en bredde på 6 mm og push-in-tilslutningsteknik med funktions-/fejlvisning til beskyttelse af et lederpar i egensikre målekredse og bussystemer. Følger FISCO-anvisningerne. Isolationsstyrke >500 V leder-jord. Med skilleanordning til vedligeholdelsesarbejde.

1 produkt

artikelnr. 927284 BCO ML2 BD EX 24

GTIN 4013364405677, CCT (EU): 85363010, Bruttovægt: 65.18 g, VPE: 1.00 Pakkestørrelse

forrige

billeder

Yderligere information

CAD filer

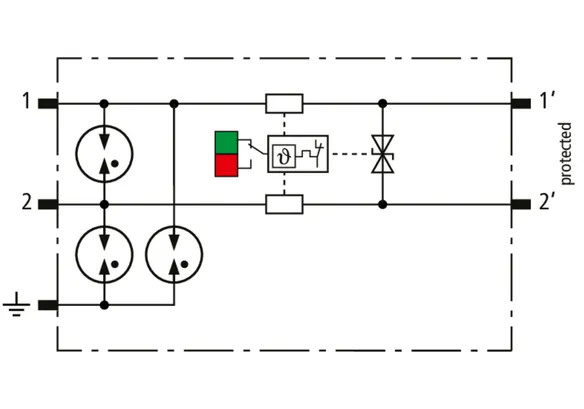

Overspændingsafleder BLITZDUCTORconnect ML2 MVG 230
modulær, stikbar overspændingsafleder
for at beskytte 2 kerner af multi-core
Signalgrænseflader med en nominel spænding på 230 V AC.
testet i henhold til EN/IEC 61643-21 og energisk
koordineret i henhold til IEC 61643-22
Arrestatorklasse Type 2 / P3
Impulskategori: C1, C2, C3
Statusdisplay, bredde 6 mm
Højeste kontinuerlige spænding: 320 V DC / 250 V AC
Mærkestrøm ved 80°C: 3 A
C2 nominel afladningsstrøm pr. kerne (8/20): 3 kA
C2 total afladningsstrøm nominel (8/20): 6 kA
med signaladskillelse til vedligeholdelsesformål
Linjeforbindelse: push-in
DB RIL 819.0808 kompatibel

fabrikat: DEHN
Type: BCO ML2 BD EX 24
artikelnr.: 927284
eller tilsvarende

Certificater

Tekniske data

Aflederklasse	L
Nominel spænding (U_N )	24 V
Max. driftsspænding DC (U_C )	36 V
Mærkestrøm ved 80 °C (I_L )	0,5 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	3,5 MHz
Godkendelser	ATEX, IECEx, CCC, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	L
Impulskategori	D1, C1, C2, C3, B2
Nominel spænding (U_N )	24 V
Max. driftsspænding DC (U_C )	36 V
Max. driftsspænding AC (U_C )	25,4 V
Mærkestrøm ved 80 °C (I_L )	0,5 A
D1 Samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 65 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 1100 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 48 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 1000 V
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	3,5 MHz
Kapacitet leder-leder (C)	≤ 2 nF
Kapacitet leder-PG (C)	≤ 15 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse	IP 20
Tilslutning (indgang / udgang)	Push-in / push-in
Tilslutningstværsnit, massiv	0,08-2,5 mm²
Tilslutningstværsnit, fintrådet	0,08-2,5 mm²
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Polyamid PA 6,6
Farve	Blå
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	ATEX, IECEx, CCC, SIL
SIL-klassificering	indtil SIL3 ^*)
ATEX-godkendelser (1)	TÜV 19 ATEX 8476 X: II (1)2 G Ex ia [ia Ga] IIC T4 ... T6 Gb
ATEX-godkendelser (2)	TÜV 19 ATEX 8476 X: II 2 G Ex ib IIC T4 ... T6 Gb
ATEX godkendelser (3)	TÜV 19 ATEX 8476 X: II (1) D [Ex ia Da] IIIC
IECEx-godkendelser (1)	IECEx TUR 20.0025X: Ex ia [ia Ga] IIC T4 ... T6 Gb
IECEx-godkendelser (2)	IECEx TUR 20.0025X: Ex ib IIC T4 ... T6 Gb
IECEx-godkendelser (3)	IECEx TUR 20.0025X: [Ex ia Da] IIIC
China Compulsory Certification	CCC No. 2021312304001130 (Ex ia, Ex ib)
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 1000 V
^*) Find yderligere oplysninger på www.dehn.de

Produkt 927284 blev tilføjet til notesblok.

Gå til notesblok

Produkt 927284 blev lagt I kurven.

Gå til webshoppen

BCO MOD ML2 B

Beskyttelsesmodul til BLITZDUCTORconnect-lynstrømsafleder med en bredde på 6 mm og funktions-/fejlvisning til beskyttelse af to enkeltledere til lynbeskyttelses-potentialudligning og indirekte jording af skærm.

1 produkt

artikelnr. 927010 BCO MOD ML2 B 180

GTIN 4013364410114, CCT (EU): 85363010, Bruttovægt: 39.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

fabrikat: DEHN
Type: BCO MOD ML2 B 180
artikelnr.: 927010
eller tilsvarende

Certificater

Tekniske data

Aflederklasse	A
Nominel spænding (U_N )	180 V
Max. driftsspænding DC (U_C )	180 V
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	0 ohm
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	A
Impulskategori	D1, C2, C3
Nominel spænding (U_N )	180 V
Max. driftsspænding DC (U_C )	180 V
Max. driftsspænding AC (U_C )	127 V
Mærkestrøm (I_L )	1.2 A
D1 Samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 1100 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 800 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 950 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 700 V
Serieimpedans per leder	0 ohm
Grænsefrekvens leder-leder ved 100 ohm (f_G )	150 MHz
Kapacitet leder-leder (C)	≤ 10 pF
Kapacitet leder-PG (C)	≤ 13 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse (i stik)	IP 20
Stikbar i	BCO basisdel
Jording via	BCO basisdel
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-klassificering	indtil SIL3 ^*)
ATEX-godkendelser	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Udvidede tekniske data:	---------------------------------
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 700 V
^*) Find yderligere oplysninger på www.dehn.de

Produkt 927010 blev tilføjet til notesblok.

Gå til notesblok

Produkt 927010 blev lagt I kurven.

Gå til webshoppen

BCO MOD ML2 BE

Beskyttelsesmodul til BLITZDUCTORconnect-kombiafleder med en bredde på 6 mm og funktions-/fejlvisning til beskyttelse af to enkeltledere med fælles referencepotentiale og ubalancerede snitflader.

4 produkter

artikelnr. 927022 BCO MOD ML2 BE 12

GTIN 4013364410121, CCT (EU): 85363010, Bruttovægt: 39.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

fabrikat: DEHN
Type: BCO MOD ML2 BE 12
artikelnr.: 927022
eller tilsvarende

Certificater

Tekniske data

Aflederklasse	M
Nominel spænding (U_N )	12 V
Max. driftsspænding DC (U_C )	15 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	1,4 MHz
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	M
Impulskategori	D1, C1, C2, C3, B2
Nominel spænding (U_N )	12 V
Max. driftsspænding DC (U_C )	15 V
Max. driftsspænding AC (U_C )	10,6 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 Samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 48 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 45 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 48 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 45 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 38 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 20 V
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	1,4 MHz
Kapacitet leder-leder (C)	≤ 2,5 nF
Kapacitet leder-PG (C)	≤ 4 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse (i stik)	IP 20
Stikbar i	BCO basisdel
Jording via	BCO basisdel
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-klassificering	indtil SIL3 ^*)
ATEX-godkendelser	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 20 V
^*) Find yderligere oplysninger på www.dehn.de

Produkt 927022 blev tilføjet til notesblok.

Gå til notesblok

Produkt 927022 blev lagt I kurven.

Gå til webshoppen

artikelnr. 927024 BCO MOD ML2 BE 24

GTIN 4013364410138, CCT (EU): 85363010, Bruttovægt: 39.27 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

fabrikat: DEHN
Type: BCO MOD ML2 BE 24
artikelnr.: 927024
eller tilsvarende

Certificater

Tekniske data

Aflederklasse	M
Nominel spænding (U_N )	24 V
Max. driftsspænding DC (U_C )	33 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	3,4 MHz
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	M
Impulskategori	D1, C1, C2, C3, B2
Nominel spænding (U_N )	24 V
Max. driftsspænding DC (U_C )	33 V
Max. driftsspænding AC (U_C )	23,3 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 Samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 90 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 75 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 90 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 75 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 85 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 45 V
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	3,4 MHz
Kapacitet leder-leder (C)	≤ 1 nF
Kapacitet leder-PG (C)	≤ 2 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse (i stik)	IP 20
Stikbar i	BCO basisdel
Jording via	BCO basisdel
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-klassificering	indtil SIL3 ^*)
ATEX-godkendelser	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 45 V
^*) Find yderligere oplysninger på www.dehn.de

Produkt 927024 blev tilføjet til notesblok.

Gå til notesblok

Produkt 927024 blev lagt I kurven.

Gå til webshoppen

artikelnr. 927025 BCO MOD ML2 BE 48

GTIN 4013364410145, CCT (EU): 85363010, Bruttovægt: 39.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

fabrikat: DEHN
Type: BCO MOD ML2 BE 48
artikelnr.: 927025
eller tilsvarende

Certificater

Tekniske data

Aflederklasse	M
Nominel spænding (U_N )	48 V
Max. driftsspænding DC (U_C )	54 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	5 MHz
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	M
Impulskategori	D1, C1, C2, C3, B2
Nominel spænding (U_N )	48 V
Max. driftsspænding DC (U_C )	54 V
Max. driftsspænding AC (U_C )	38,1 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 Samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 140 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 90 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 140 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 90 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 130 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 68 V
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	5 MHz
Kapacitet leder-leder (C)	≤ 1 nF
Kapacitet leder-PG (C)	≤ 1,5 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse (i stik)	IP 20
Stikbar i	BCO basisdel
Jording via	BCO basisdel
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-klassificering	indtil SIL3 ^*)
ATEX-godkendelser	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 68 V
^*) Find yderligere oplysninger på www.dehn.de

Produkt 927025 blev tilføjet til notesblok.

Gå til notesblok

Produkt 927025 blev lagt I kurven.

Gå til webshoppen

artikelnr. 927027 BCO MOD ML2 BE 180

GTIN 4013364468689, CCT (EU): 85363010, Bruttovægt: 39.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

Kombiafleder-beskyttelsesmodul
BLITZDUCTORconnect MOD ML2 BE 180
Stikbart kombiafledermodul
til beskyttelse af 2 ledere
med fælles referencepotentiale
samt ubalancerede grænseflader
testet i henhold til EN/IEC 61643-21 og
energisk koordineret i henhold til IEC 61643-22
Aflederklasse Type 1 / P1
Impulskategori: C1, C2, C3, B2, D1
Statusdisplay, bredde 6 mm
Højeste kontinuerlige spænding: 180 V DC / 127 V AC
Mærkestrøm ved 70°C: 0,5 A
C2 nominel afledestrøm pr. kerne (8/20): 5 kA
C2 total afledestrøm nominel (8/20): 10 kA
D1 Lynimpulsstrøm (10/350 µs) pr. ledning: 1,5 kA
D1 Lynimpulsstrøm (10/350 µs) i alt: 3 kA
udskiftningsmodul

fabrikat: DEHN
Type: BCO MOD ML2 BE 180
artikelnr.: 927027
eller tilsvarende

Certificater

Tekniske data

Aflederklasse	M
Nominel spænding (U_N )	180 V
Max. driftsspænding DC (U_C )	180 V
Mærkestrøm ved 70 °C (I_L )	0,5 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1,8 ohm
Grænsefrekvens leder-leder (f_G )	10 MHz
Godkendelser	UL 497B, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	M
Impulskategori	D1, C1, C2, C3, B2
Nominel spænding (U_N )	180 V
Max. driftsspænding DC (U_C )	180 V
Max. driftsspænding AC (U_C )	127 V
Mærkestrøm ved 70 °C (I_L )	0,5 A
Mærkestrøm ved 40 °C (I_L )	0,75 A
D1 Samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 630 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 450 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 630 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 450 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 460 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 230 V
Serieimpedans per leder	1,8 ohm
Grænsefrekvens leder-leder (f_G )	10 MHz
Kapacitet leder-leder (C)	≤ 250
Kapacitet leder-PG (C)	≤ 450
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse (i stik)	IP 20
Stikbar i	BCO basisdel
Jording via	BCO basisdel
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, SIL
SIL-klassificering	indtil SIL3 ^*)
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 230 V
^*) Find yderligere oplysninger på www.dehn.de

Produkt 927027 blev tilføjet til notesblok.

Gå til notesblok

Produkt 927027 blev lagt I kurven.

Gå til webshoppen

BCO MOD ML2 BD

Beskyttelsesmodul til BLITZDUCTORconnect-kombiafleder med en bredde på 6 mm og funktions-/fejlvisning til beskyttelse af et lederpar med balancerede snitflader.

4 produkter

artikelnr. 927042 BCO MOD ML2 BD 12

GTIN 4013364410152, CCT (EU): 85363010, Bruttovægt: 39.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

fabrikat: DEHN
Type: BCO MOD ML2 BD 12
artikelnr.: 927042
eller tilsvarende

Certificater

Tekniske data

Aflederklasse	L
Nominel spænding (U_N )	12 V
Max. driftsspænding DC (U_C )	15 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	2,6 MHz
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	L
Impulskategori	D1, C1, C2, C3, B2
Nominel spænding (U_N )	12 V
Max. driftsspænding DC (U_C )	15 V
Max. driftsspænding AC (U_C )	10,6 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 Samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 32 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 600 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 32 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 600 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 20 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 600 V
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	2,6 MHz
Kapacitet leder-leder (C)	≤ 2,5 nF
Kapacitet leder-PG (C)	≤ 16 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse (i stik)	IP 20
Stikbar i	BCO basisdel
Jording via	BCO basisdel
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-klassificering	indtil SIL3 ^*)
ATEX-godkendelser	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 600 V
^*) Find yderligere oplysninger på www.dehn.de

Produkt 927042 blev tilføjet til notesblok.

Gå til notesblok

Produkt 927042 blev lagt I kurven.

Gå til webshoppen

artikelnr. 927044 BCO MOD ML2 BD 24

GTIN 4013364410169, CCT (EU): 85363010, Bruttovægt: 39.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

fabrikat: DEHN
Type: BCO MOD ML2 BD 24
artikelnr.: 927044
eller tilsvarende

Certificater

Tekniske data

Aflederklasse	L
Nominel spænding (U_N )	24 V
Max. driftsspænding DC (U_C )	36 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	5,8 MHz
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	L
Impulskategori	D1, C1, C2, C3, B2
Nominel spænding (U_N )	24 V
Max. driftsspænding DC (U_C )	36 V
Max. driftsspænding AC (U_C )	25,4 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 Samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 57 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 600 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 57 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 600 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 46 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 600 V
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	5,8 MHz
Kapacitet leder-leder (C)	≤ 1,5 nF
Kapacitet leder-PG (C)	≤ 16 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse (i stik)	IP 20
Stikbar i	BCO basisdel
Jording via	BCO basisdel
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-klassificering	indtil SIL3 ^*)
ATEX-godkendelser	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 600 V
^*) Find yderligere oplysninger på www.dehn.de

Produkt 927044 blev tilføjet til notesblok.

Gå til notesblok

Produkt 927044 blev lagt I kurven.

Gå til webshoppen

artikelnr. 927045 BCO MOD ML2 BD 48

GTIN 4013364410176, CCT (EU): 85363010, Bruttovægt: 39.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

fabrikat: DEHN
Type: BCO MOD ML2 BD 48
artikelnr.: 927045
eller tilsvarende

Certificater

Tekniske data

Aflederklasse	L
Nominel spænding (U_N )	48 V
Max. driftsspænding DC (U_C )	56 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	7,2 MHz
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	L
Impulskategori	D1, C1, C2, C3, B2
Nominel spænding (U_N )	48 V
Max. driftsspænding DC (U_C )	56 V
Max. driftsspænding AC (U_C )	38,1 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 Samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 90 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 600 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 90 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 600 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 70 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 600 V
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	7,2 MHz
Kapacitet leder-leder (C)	≤ 1 nF
Kapacitet leder-PG (C)	≤ 16 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse (i stik)	IP 20
Stikbar i	BCO basisdel
Jording via	BCO basisdel
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-klassificering	indtil SIL3 ^*)
ATEX-godkendelser	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 600 V
^*) Find yderligere oplysninger på www.dehn.de

Produkt 927045 blev tilføjet til notesblok.

Gå til notesblok

Produkt 927045 blev lagt I kurven.

Gå til webshoppen

artikelnr. 927047 BCO MOD ML2 BD 180

GTIN 4013364468672, CCT (EU): 85363010, Bruttovægt: 39.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

Kombiafleder-beskyttelsesmodul
BLITZDUCTORconnect MOD ML2 BD 180
stikbart kombiafledermodul
for at beskytte et par ledere i
flydende balancerede grænseflader
testet i henhold til EN/IEC 61643-21 og
energisk koordineret i henhold til IEC 61643-22
Aflederklasse Type 1 / P2
Impulskategori: C1, C2, C3, B2, D1
Statusdisplay, bredde 6 mm
Højeste kontinuerlige spænding: 180 V DC / 127 V AC
Mærkestrøm ved 70°C: 0,5 A
C2 nominel afledestrøm pr. kerne (8/20): 5 kA
C2 total afledestrøm nominel (8/20): 10 kA
D1 Lynimpulsstrøm (10/350 µs) pr. ledning: 1,5 kA
D1 Lynimpulsstrøm (10/350 µs) i alt: 3 kA
udskiftningsmodul

fabrikat: DEHN
Type: BCO MOD ML2 BD 180
artikelnr.: 927047
eller tilsvarende

Certificater

Tekniske data

Aflederklasse	L
Nominel spænding (U_N )	180 V
Max. driftsspænding DC (U_C )	180 V
Mærkestrøm ved 70 °C (I_L )	0,5 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1,8 ohm
Grænsefrekvens leder-leder (f_G )	10 MHz
Godkendelser	UL 497B, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	L
Impulskategori	D1, C1, C2, C3, B2
Nominel spænding (U_N )	180 V
Max. driftsspænding DC (U_C )	180 V
Max. driftsspænding AC (U_C )	127 V
Mærkestrøm ved 70 °C (I_L )	0,5 A
Mærkestrøm ved 40 °C (I_L )	0,75 A
D1 Samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 420 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 800 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 420 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 800 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 240 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 700 V
Serieimpedans per leder	1,8 ohm
Grænsefrekvens leder-leder (f_G )	10 MHz
Kapacitet leder-leder (C)	≤ 450 pF
Kapacitet leder-PG (C)	≤ 20 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse (i stik)	IP 20
Stikbar i	BCO basisdel
Jording via	BCO basisdel
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, SIL
SIL-klassificering	indtil SIL3 ^*)
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 700 V
^*) Find yderligere oplysninger på www.dehn.de

Produkt 927047 blev tilføjet til notesblok.

Gå til notesblok

Produkt 927047 blev lagt I kurven.

Gå til webshoppen

BCO MOD ML2 BE HF

Beskyttelsesmodul til BLITZDUCTORconnect-kombiafleder med en bredde på 6 mm og funktions-/fejlvisning til beskyttelse af to enkeltledere med fælles referencepotentiale og ubalancerede snitflader til højfrekvente transmissioner.

2 produkter

artikelnr. 927070 BCO MOD ML2 BE HF 5

GTIN 4013364410183, CCT (EU): 85363010, Bruttovægt: 39.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

fabrikat: DEHN
Type: BCO MOD ML2 BE HF 5
artikelnr.: 927070
eller tilsvarende

Certificater

Tekniske data

Aflederklasse	M
Nominel spænding (U_N )	5 V
Max. driftsspænding DC (U_C )	8,5 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1 ohm
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	M
Impulskategori	D1, C1, C2, C3, B2
Nominel spænding (U_N )	5 V
Max. driftsspænding DC (U_C )	8,5 V
Max. driftsspænding AC (U_C )	6,0 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 Samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 50 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 70 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 50 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 70 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 15 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 15 V
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-PG (f_G )	100 MHz
Kapacitet leder-leder (C)	≤ 20 pF
Kapacitet leder-PG (C)	≤ 23 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse (i stik)	IP 20
Stikbar i	BCO basisdel
Jording via	BCO basisdel
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-klassificering	indtil SIL3 ^*)
ATEX-godkendelser	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 15 V
^*) Find yderligere oplysninger på www.dehn.de

Produkt 927070 blev tilføjet til notesblok.

Gå til notesblok

Produkt 927070 blev lagt I kurven.

Gå til webshoppen

artikelnr. 927074 BCO MOD ML2 BE HF 24

GTIN 4013364468573, CCT (EU): 85363010, Bruttovægt: 39.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

Kombiafleder-beskyttelsesmodul
BLITZDUCTORconnect MOD ML2 BE HF 24
stikbart kombiafledermodul
for at beskytte 2 enkeltledere med høj frekvens
Transmissioner med fælles referencepotentiale
samt ubalancerede grænseflader
testet i henhold til EN/IEC 61643-21 og energisk
koordineret i henhold til IEC 61643-22
Aflederklasse Type 1 / P1
Impulskategori: C1, C2, C3, B2, D1
Statusdisplay, bredde 6 mm
Højeste kontinuerlige spænding: 36 V DC / 25,4 V AC
Mærkestrøm ved 70°C: 0,75 A
Afskæringsfrekvens 100 MHz
C2 nominel afledestrøm pr. kerne (8/20): 5 kA
C2 total afledestrøm nominel (8/20): 10 kA
D1 Lynimpulsstrøm (10/350 µs) pr. ledning: 1,5 kA
D1 Lynimpulsstrøm (10/350 µs) i alt: 3 kA
udskiftningsmodul

fabrikat: DEHN
Type: BCO MOD ML2 BE HF 24
artikelnr.: 927074
eller tilsvarende

Certificater

Tekniske data

Aflederklasse	M
Nominel spænding (U_N )	24 V
Max. driftsspænding DC (U_C )	36 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1 ohm
Godkendelser	UL 497B, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	M
Impulskategori	D1, C1, C2, C3, B2
Nominel spænding (U_N )	24 V
Max. driftsspænding DC (U_C )	36 V
Max. driftsspænding AC (U_C )	25,4 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 Samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 100 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 115 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 100 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 115 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 48 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 48 V
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-PG (f_G )	100 MHz
Kapacitet leder-leder (C)	≤ 25 pF
Kapacitet leder-PG (C)	≤ 25 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse (i stik)	IP 20
Stikbar i	BCO basisdel
Jording via	BCO basisdel
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, SIL
SIL-klassificering	indtil SIL3 ^*)
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 48 V
^*) Find yderligere oplysninger på www.dehn.de

Produkt 927074 blev tilføjet til notesblok.

Gå til notesblok

Produkt 927074 blev lagt I kurven.

Gå til webshoppen

BCO MOD ML2 BD HF

Beskyttelsesmodul til BLITZDUCTORconnect-kombiafleder med en bredde på 6 mm og funktions-/fejlvisning til beskyttelse af et lederpar med balancerede snitflader til højfrekvente bussystemer.

2 produkter

artikelnr. 927071 BCO MOD ML2 BD HF 5

GTIN 4013364410190, CCT (EU): 85363010, Bruttovægt: 39.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

fabrikat: DEHN
Type: BCO MOD ML2 BD HF 5
artikelnr.: 927071
eller tilsvarende

Certificater

Tekniske data

Aflederklasse	L
Nominel spænding (U_N )	5 V
Max. driftsspænding DC (U_C )	8,5 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	100 MHz
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	L
Impulskategori	D1, C1, C2, C3, B2
Nominel spænding (U_N )	5 V
Max. driftsspænding DC (U_C )	8,5 V
Max. driftsspænding AC (U_C )	6,0 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 Samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 42 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 600 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 42 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 600 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 15 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 600 V
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	100 MHz
Kapacitet leder-leder (C)	≤ 21 pF
Kapacitet leder-PG (C)	≤ 15 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse (i stik)	IP 20
Stikbar i	BCO basisdel
Jording via	BCO basisdel
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-klassificering	indtil SIL3 ^*)
ATEX-godkendelser	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 600 V
^*) Find yderligere oplysninger på www.dehn.de

Produkt 927071 blev tilføjet til notesblok.

Gå til notesblok

Produkt 927071 blev lagt I kurven.

Gå til webshoppen

artikelnr. 927075 BCO MOD ML2 BD HF 24

GTIN 4013364468580, CCT (EU): 85363010, Bruttovægt: 39.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

Kombiafleder-beskyttelsesmodul
BLITZDUCTORconnect MOD ML2 BD HF 24
stikbart kombiafledermodul
for at beskytte 1 lederpar i
højfrekvente bussystemer
og symmetriske grænseflader
testet i henhold til EN/IEC 61643-21 og energisk
koordineret i henhold til IEC 61643-22
Aflederklasse Type 1 / P2
Impulskategori: C1, C2, C3, B2, D1
Statusdisplay, bredde 6 mm
Højeste kontinuerlige spænding: 36 V DC / 25,4 V AC
Mærkestrøm ved 70°C: 0,75 A
Afskæringsfrekvens 100 MHz
C2 nominel afledestrøm pr. kerne (8/20): 5 kA
C2 total afledestrøm nominel (8/20): 10 kA
D1 Lynimpulsstrøm (10/350 µs) pr. ledning: 1,5 kA
D1 Lynimpulsstrøm (10/350 µs) i alt: 3 kA
udskiftningsmodul

fabrikat: DEHN
Type: BCO MOD ML2 BD HF 24
artikelnr.: 927075
eller tilsvarende

Certificater

Tekniske data

Aflederklasse	L
Nominel spænding (U_N )	24 V
Max. driftsspænding DC (U_C )	36 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	100 MHz
Godkendelser	UL 497B, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	L
Impulskategori	D1, C1, C2, C3, B2
Nominel spænding (U_N )	24 V
Max. driftsspænding DC (U_C )	36 V
Max. driftsspænding AC (U_C )	25,4 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 Samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 85 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 650 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 85 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 650 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 48 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 600 V
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	100 MHz
Kapacitet leder-leder (C)	≤ 25 pF
Kapacitet leder-PG (C)	≤ 15 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse (i stik)	IP 20
Stikbar i	BCO basisdel
Jording via	BCO basisdel
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, SIL
SIL-klassificering	indtil SIL3 ^*)
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 600 V
^*) Find yderligere oplysninger på www.dehn.de

Produkt 927075 blev tilføjet til notesblok.

Gå til notesblok

Produkt 927075 blev lagt I kurven.

Gå til webshoppen

BCO MOD ML2 BD HC5A 24

1 produkt

artikelnr. 927054 BCO MOD ML2 BD HC5A 24

GTIN 4013364513426, CCT (EU): 85363010, Bruttovægt: 41.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

Kombiafleder beskyttelsesmodul
BLITZDUCTORconnect MOD ML2 BD HC5A 24
stikbart kombiafledermodul
til beskyttelse af 1 lederpar i jordpotentialfrie
Signalkredse med høj mærkestrøm i
informationstekniske systemer samt måle- og kontrolkredse.
testet iht. EN/IEC 61643-21 og energetisk
koordineret iht. IEC 61643-22
Aflederklasse type 1/P2
Impulskategori: C1, C2, C3, B2, D1
Statusbjælke, bredde 6 mm
Maks. driftsspænding 36 V DC/25,4 V AC
Nominel strøm ved 80 °C: 5 A
C2 Nominel afledestødstrøm pr. leder (8/20): 5 kA
C2 Nominel afledestrøm i alt (8/20): 10 kA
D1 Lynimpulsstrøm (10/350 µs) pr. leder: 1,5 kA
D1 Samlet lynimpulsstrøm (10/350 µs): 3 kA
Udskiftningsmodul

fabrikat: DEHN
Type: BCO MOD ML2 BD HC5A 24
artikelnr.: 927054
eller tilsvarende

Certificater

Tekniske data

Aflederklasse	L
Nominel spænding (U_N )	24 V
Max. driftsspænding DC (U_C )	36 V
Mærkestrøm ved 80 °C (I_L )	5 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	0 ohm
Godkendelser	UL 497B, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	L
Impulskategori	D1, C1, C2, C3, B2
Nominel spænding (U_N )	24 V
Max. driftsspænding DC (U_C )	36 V
Max. driftsspænding AC (U_C )	25,4 V
Mærkestrøm ved 80 °C (I_L )	5 A
D1 Samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
C1 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	1 kA
Restspænding leder-PG ved I_n C2 (U_P )	≤ 750 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 70 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 750 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 60 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 750 V
Serieimpedans per leder	0 ohm
Grænsefrekvens leder-leder ved 100 ohm (f_G )	1,5 MHz
Kapacitet leder-leder (C)	≤ 4 nF
Kapacitet leder-PG (C)	≤ 40 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse (i stik)	IP 20
Stikbar i	BCO basisdel
Jording via	BCO basisdel
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, SIL
SIL-klassificering	indtil SIL3 ^*)
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 750 V
^*) Find yderligere oplysninger på www.dehn.de

Produkt 927054 blev tilføjet til notesblok.

Gå til notesblok

Produkt 927054 blev lagt I kurven.

Gå til webshoppen

BCO MOD ML2 BPD

Kombiafleder-beskyttelsesmodul med en bredde på 6 mm til BLITZDUCTORconnect med statusvisning til beskyttelse af 1 par i 24 V DC-systemer. Også velegnet til brug med en jordet negativ pol. Integrerede PTC-modstande gør det muligt at nulstille aflederen sikkert efter interferens i systemkredsløbet med kortslutningsstrømme på op til 40 A.

1 produkt

artikelnr. 927014 BCO MOD ML2 BPD 24

GTIN 4013364473010, CCT (EU): 85363010, Bruttovægt: 39.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

fabrikat: DEHN
Type: BCO MOD ML2 BPD 24
artikelnr.: 927014
eller tilsvarende

Certificater

Tekniske data

Aflederklasse	L
Nominel spænding (U_N )	24 V
Max. driftsspænding DC (U_C )	33 V
Mærkestrøm ved 70 °C (I_L )	0,1 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	10 ohm
Grænsefrekvens leder-leder (f_G )	4,5 MHz
Godkendelser	UL 497B, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	L
Impulskategori	D1, C1, C2, C3, B2
Nominel spænding (U_N )	24 V
Max. driftsspænding DC (U_C )	33 V
Max. driftsspænding AC (U_C )	23,3 V
Mærkestrøm ved 70 °C (I_L )	0,1 A
D1 Samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 65 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 650 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 65 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 650 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 44 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 600 V
Serieimpedans per leder	10 ohm
Grænsefrekvens leder-leder (f_G )	4,5 MHz
Kapacitet leder-leder (C)	≤ 1 nF
Kapacitet leder-PG (C)	≤ 15 pF
Driftstemperaturområde (T_U )	-40 °C ... +70 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse (i stik)	IP 20
Stikbar i	BCO basisdel
Jording via	BCO basisdel
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, SIL
SIL-klassificering	indtil SIL3 ^*)
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 600 V
^*) Find yderligere oplysninger på www.dehn.de

Produkt 927014 blev tilføjet til notesblok.

Gå til notesblok

Produkt 927014 blev lagt I kurven.

Gå til webshoppen

BCO MOD ML2 MVG 230

Overspændingsafleder-beskyttelsesmodul med en bredde på 6 mm til BLITZDUCTORconnect med statusdisplay til beskyttelse af 2 ledere i flertrådede, flydende signalgrænseflader med en nominel spænding på 230 V.
Opfylder bl.a. kravene til signalsystemer i jernbaneindustrien (DB RIL 819.0808 kompatibel).

1 produkt

artikelnr. 927090 BCO MOD ML2 MVG 230

GTIN 4013364466531, CCT (EU): 85363010, Bruttovægt: 39.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

fabrikat: DEHN
Type: BCO MOD ML2 MVG 230
artikelnr.: 927090
eller tilsvarende

Certificater

Tekniske data

Aflederklasse	V
Nominel spænding (U_N )	230 V
Mærkestrøm ved 80 °C (I_L )	3 A
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	6 kA
Serieimpedans per leder	0 ohm
Godkendelser	SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	V
Impulskategori	C1, C2, C3
Nominel spænding (U_N )	230 V
Afledermærkespænding DC leder-PG (U_C )	320 V
Afledermærkespænding AC leder-PG (U_C )	250 V
Mærkestrøm ved 80 °C (I_L )	3 A
Mærkestrøm ved 80 °C (I_L )	6 A for 240 ms
Samlet lynstødstrøm (10/350 µs)	0,5 kA
Lynstødstrøm (10/350 µs) per leder	0,25 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	6 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	3 kA
Restspænding leder-PG ved I_n C2 (U_P )	≤ 1100 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 1100 V
Serieimpedans per leder	0 ohm
Grænsefrekvens leder-PG ved 100 ohm (f_G )	200 MHz
Kapacitet leder-leder (C)	≤ 7,32 pF
Kapacitet leder-PG (C)	≤ 12 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	grøn / rød
Kapslingsklasse (i stik)	IP 20
Stikbar i	BCO basisdel
Jording via	BCO basisdel
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	SIL
SIL-klassificering	indtil SIL3 ^*)
^*) Find yderligere oplysninger på www.dehn.de

Produkt 927090 blev tilføjet til notesblok.

Gå til notesblok

Produkt 927090 blev lagt I kurven.

Gå til webshoppen

BCO MOD ML2 BD EX 24

Beskyttelsesmodul til BLITZDUCTORconnect-kombiafleder med en bredde på 6 mm og funktions-/fejlvisning til beskyttelse af et lederpar i egensikre målekredse og bussystemer. Følger FISCO-anvisningerne. Isolationsstyrke > 500 V leder-jord.

1 produkt

artikelnr. 927084 BCO MOD ML2 BD EX 24

GTIN 4013364410206, CCT (EU): 85363010, Bruttovægt: 39.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

fabrikat: DEHN
Type: BCO MOD ML2 BD EX 24
artikelnr.: 927084
eller tilsvarende

Certificater

Tekniske data

Aflederklasse	L
Nominel spænding (U_N )	24 V
Max. driftsspænding DC (U_C )	36 V
Mærkestrøm ved 80 °C (I_L )	0,5 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	3,5 MHz
Godkendelser	ATEX, IECEx, CCC, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	L
Impulskategori	D1, C1, C2, C3, B2
Nominel spænding (U_N )	24 V
Max. driftsspænding DC (U_C )	36 V
Max. driftsspænding AC (U_C )	25,4 V
Mærkestrøm ved 80 °C (I_L )	0,5 A
D1 Samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 65 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 1100 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 65 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 1100 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 48 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 1000 V
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	3,5 MHz
Kapacitet leder-leder (C)	≤ 2 nF
Kapacitet leder-PG (C)	≤ 15 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse (i stik)	IP 20
Stikbar i	BCO Ex-basisdel
Jording via	BCO Ex-basisdel
Kapslingsmateriale	Polyamid PA 6,6
Farve	Blå
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	ATEX, IECEx, CCC, SIL
SIL-klassificering	indtil SIL3 ^*)
ATEX-godkendelser (1)	TÜV 19 ATEX 8476 X: II (1)2 G Ex ia [ia Ga] IIC T4 ... T6 Gb
ATEX-godkendelser (2)	TÜV 19 ATEX 8476 X: II 2 G Ex ib IIC T4 ... T6 Gb
ATEX godkendelser (3)	TÜV 19 ATEX 8476 X: II (1) D [Ex ia Da] IIIC
IECEx-godkendelser (1)	IECEx TUR 20.0025X: Ex ia [ia Ga] IIC T4 ... T6 Gb
IECEx-godkendelser (2)	IECEx TUR 20.0025X: Ex ib IIC T4 ... T6 Gb
IECEx-godkendelser (3)	IECEx TUR 20.0025X: [Ex ia Da] IIIC
China Compulsory Certification	CCC No. 2021312304001130 (Ex ia, Ex ib)
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 1000 V
^*) Find yderligere oplysninger på www.dehn.de

Produkt 927084 blev tilføjet til notesblok.

Gå til notesblok

Produkt 927084 blev lagt I kurven.

Gå til webshoppen

BLITZDUCTORconnect – Modular

Details

BCO ML2 B 180

artikelnr. 927210 BCO ML2 B 180

Du er ikke autoriseret til at downloade 9272XX_BCO ML2 XXX_gelb.stp

Du er ikke autoriseret til at downloade 9272XX_BCO ML2 XXX_gelb.igs

Du er ikke autoriseret til at downloade 9272XX_BCO ML2 XXX_gelb.jt

Du er ikke autoriseret til at downloade 9272XX_BCO ML2 XXX_gelb.dwg

Du er ikke autoriseret til at downloade 9272XX_BCO ML2 XXX_m_D_E.dxf

Du er ikke autoriseret til at downloade 9272XX_XD.ema

Du er ikke autoriseret til at downloade DEHN.927210.wspak

Produkt 927210 blev tilføjet til notesblok.

Produkt 927210 blev lagt I kurven.

BCO ML2 BE

artikelnr. 927222 BCO ML2 BE 12

Du er ikke autoriseret til at downloade 9272XX_BCO ML2 XXX_gelb.stp

Du er ikke autoriseret til at downloade 9272XX_BCO ML2 XXX_gelb.igs

Du er ikke autoriseret til at downloade 9272XX_BCO ML2 XXX_gelb.jt

Du er ikke autoriseret til at downloade 9272XX_BCO ML2 XXX_gelb.dwg

Du er ikke autoriseret til at downloade 9272XX_BCO ML2 XXX_m_D_E.dxf

Du er ikke autoriseret til at downloade 927224_eplan.zip

Du er ikke autoriseret til at downloade DEHN.927222.wspak

Produkt 927222 blev tilføjet til notesblok.

Produkt 927222 blev lagt I kurven.

artikelnr. 927224 BCO ML2 BE 24

Du er ikke autoriseret til at downloade 9272XX_BCO ML2 XXX_gelb.stp

Du er ikke autoriseret til at downloade 9272XX_BCO ML2 XXX_gelb.igs

Du er ikke autoriseret til at downloade 9272XX_BCO ML2 XXX_gelb.jt

Du er ikke autoriseret til at downloade 9272XX_BCO ML2 XXX_gelb.dwg

Du er ikke autoriseret til at downloade 9272XX_BCO ML2 XXX_m_D_E.dxf

Du er ikke autoriseret til at downloade 927224_eplan.zip

Du er ikke autoriseret til at downloade 927224.ema

Produkt 927224 blev tilføjet til notesblok.

Produkt 927224 blev lagt I kurven.

artikelnr. 927225 BCO ML2 BE 48

Du er ikke autoriseret til at downloade 9272XX_BCO ML2 XXX_gelb.stp

Du er ikke autoriseret til at downloade 9272XX_BCO ML2 XXX_gelb.igs

Du er ikke autoriseret til at downloade 9272XX_BCO ML2 XXX_gelb.jt

Du er ikke autoriseret til at downloade 9272XX_BCO ML2 XXX_gelb.dwg

Du er ikke autoriseret til at downloade 9272XX_BCO ML2 XXX_m_D_E.dxf

Du er ikke autoriseret til at downloade 927224_eplan.zip

Du er ikke autoriseret til at downloade DEHN.927225.wspak

Produkt 927225 blev tilføjet til notesblok.

Produkt 927225 blev lagt I kurven.

artikelnr. 927227 BCO ML2 BE 180

Du er ikke autoriseret til at downloade 9272XX_BCO ML2 XXX_gelb.stp

Du er ikke autoriseret til at downloade 9272XX_BCO ML2 XXX_gelb.igs

Du er ikke autoriseret til at downloade 9272XX_BCO ML2 XXX_gelb.jt

Du er ikke autoriseret til at downloade 9272XX_BCO ML2 XXX_gelb.dwg

Du er ikke autoriseret til at downloade 9272XX_BCO ML2 XXX_m_D_E.dxf

Du er ikke autoriseret til at downloade DEHN.927227.edz

Produkt 927227 blev tilføjet til notesblok.

Produkt 927227 blev lagt I kurven.

BCO ML2 BD

artikelnr. 927242 BCO ML2 BD 12

Du er ikke autoriseret til at downloade 9272XX_BCO ML2 XXX_gelb.stp

Du er ikke autoriseret til at downloade 9272XX_BCO ML2 XXX_gelb.igs

Du er ikke autoriseret til at downloade 9272XX_BCO ML2 XXX_gelb.jt

Du er ikke autoriseret til at downloade 9272XX_BCO ML2 XXX_gelb.dwg

Du er ikke autoriseret til at downloade 9272XX_BCO ML2 XXX_m_D_E.dxf

Du er ikke autoriseret til at downloade 927244_eplan.zip

Du er ikke autoriseret til at downloade DEHN.927242.wspak

Produkt 927242 blev tilføjet til notesblok.

Produkt 927242 blev lagt I kurven.

artikelnr. 927244 BCO ML2 BD 24

Du er ikke autoriseret til at downloade 9272XX_BCO ML2 XXX_gelb.stp

Du er ikke autoriseret til at downloade 9272XX_BCO ML2 XXX_gelb.igs

Du er ikke autoriseret til at downloade 9272XX_BCO ML2 XXX_gelb.jt

Du er ikke autoriseret til at downloade 9272XX_BCO ML2 XXX_gelb.dwg

Du er ikke autoriseret til at downloade 9272XX_BCO ML2 XXX_m_D_E.dxf

Du er ikke autoriseret til at downloade 927244_eplan.zip

Du er ikke autoriseret til at downloade DEHN.927244.wspak

Produkt 927244 blev tilføjet til notesblok.

Produkt 927244 blev lagt I kurven.

artikelnr. 927245 BCO ML2 BD 48

Du er ikke autoriseret til at downloade 9272XX_BCO ML2 XXX_gelb.stp

Du er ikke autoriseret til at downloade 9272XX_BCO ML2 XXX_gelb.igs

Du er ikke autoriseret til at downloade 9272XX_BCO ML2 XXX_gelb.jt

Du er ikke autoriseret til at downloade 9272XX_BCO ML2 XXX_gelb.dwg

Du er ikke autoriseret til at downloade 9272XX_BCO ML2 XXX_m_D_E.dxf
