DEHNvap EMOB

Universelt anvendelig kombiafleder, specielt til brug i strømforsyningssystemer til ladeinfrastruktur
Baseret på RAC-gnistgabsteknologi med kun 1TE/pol giver mulighed for kompakt og pladsbesparende montering
Energikoordineret beskyttelseseffekt til terminal Type 1 + type 2 + type 3
Restenergi ved S20K275-terminalvaristor < 0,5 J
Maksimal backupsikring op til 250 A gG
Isolationsmåling i tilsluttet tilstand op til 1000 V DC mulig

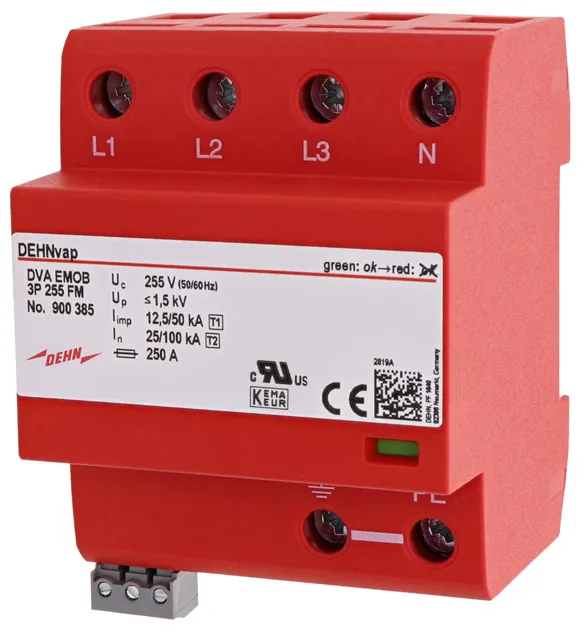

DVA EMOB 3P 255 FM

1 produkt

artikelnr. 900385 DVA EMOB 3P 255 FM

GTIN 4013364422186, CCT (EU): 85363090, Bruttovægt: 500.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

Kombiafleder DEHNvap EMOB

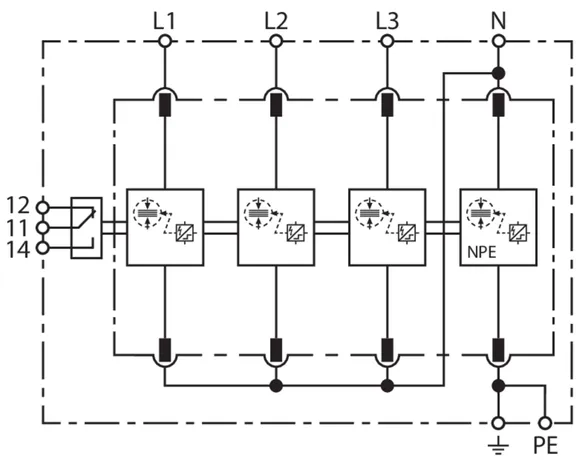

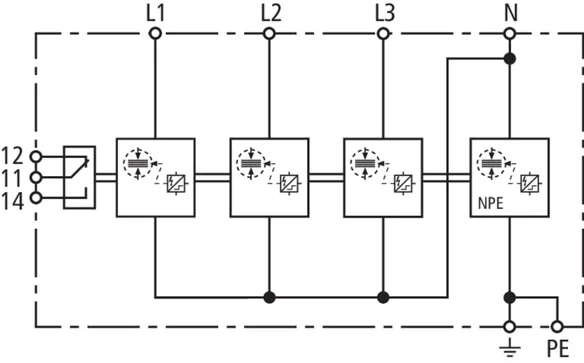

Firepolet kombiafleder til 230/400 V- TT- og TN (C) -S-systemer,
bredde 4 TE, med fjernmeldekontakt
Afleder type 1 + type 2 iht. EN 61643-11
Især til indsats i

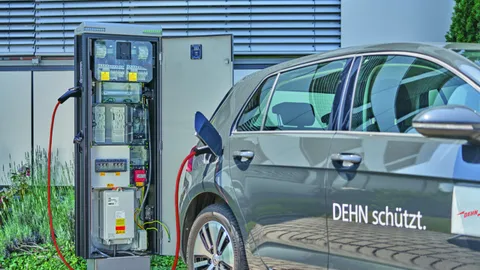

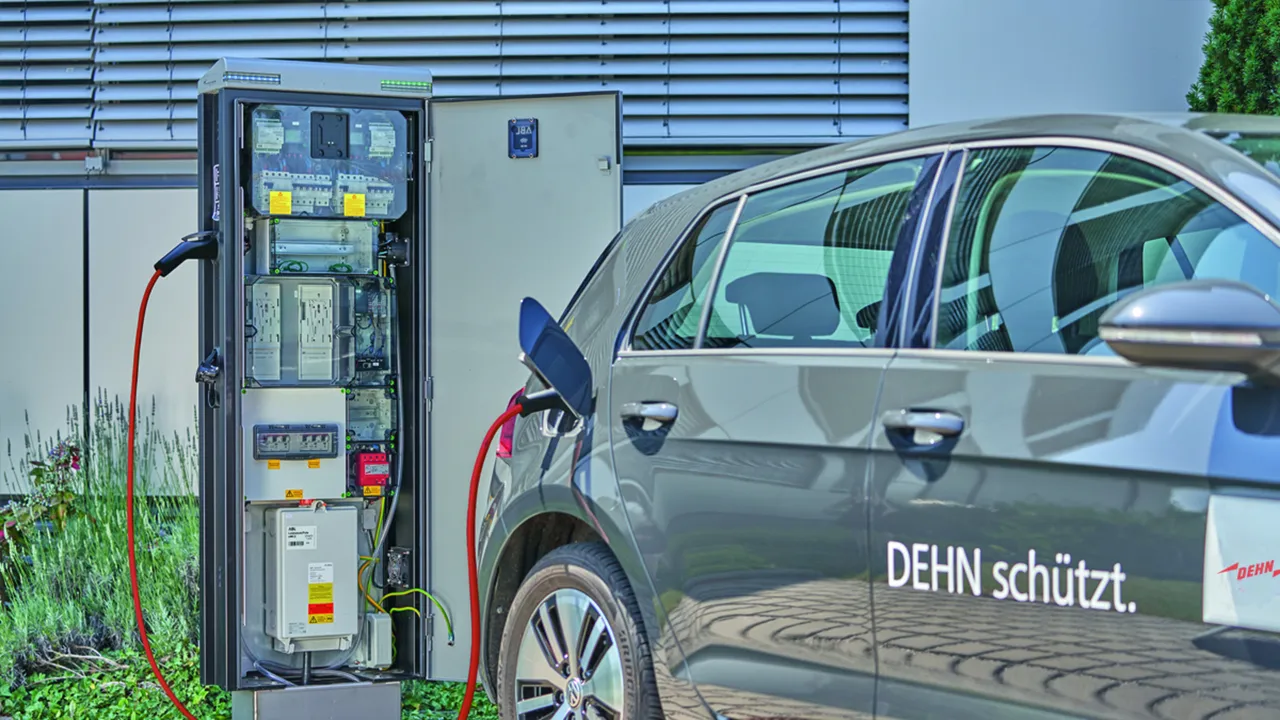

strømforsyningssystemer til ladeinfrastruktur
RAC-gnistgabteknologi
Fejlvisning
Maks. driftsspænding 255 V AC
Beskyttelsesniveau: <= 1,5 kV
Lynimpulsstrøm (10/350): 50 kA
Maks. backupsikring: 250 A
Restenergi ved S20K275-terminalvaristor: < 0,5 J
Isolationsmåling i tilsluttet
tilstand op til 1000 V DC mulig
KEMA- og UL–certificeret
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien, samt direkte til terminal

fabrikat: DEHN
Type: DVA EMOB 3P 255 FM
artikelnr.: 900385
eller tilsvarende

Certificater

Teksniske data

SPD efter EN 61643-11 / ... IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Afledermærkespænding AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Specifik energi [L-N]/[N-PE] (W/R)	39,06 kJ/Ohm / 625,00 kJ/Ohm
Mærkeafledestødstrøm (8/20) (I_n )	25 / 100 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 kV / ≤ 1,5 kV
Godkendelser	KEMA, UL

SPD efter EN 61643-11 / ... IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 1 + Type 2 + Type 3
Nominel spænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Afledermærkespænding AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Specifik energi [L-N]/[N-PE] (W/R)	39,06 kJ/Ohm / 625,00 kJ/Ohm
Mærkeafledestødstrøm (8/20) (I_n )	25 / 100 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 kV / ≤ 1,5 kV
Følgestrømsslukkeevne [L-N]/[N-PE] (I_fi )	25 kAeff / 100 Aeff
Følgestrømsbegrænsning / selektivitet	Selektiv med 32 A gG sikring op til 25 kAeff (prosp.)
Reaktionstid (t_A )	≤ 100 ns
Maksimal for-sikring (L) ved I_K≤ 25 kA_eff	250 A gG
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. - modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms - modstandsdygtig
Midlertidig overspænding [Parallel]/[Serie] (T_U )	-40°C...+80°C
Funktions-/fejlvisning	grøn / rød
Antal porte	1
Tilslutningstværsnit (L1, L2, L3, N, PE, 9) (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, N, PE, 9) (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Beskyttelsestype	IP 20

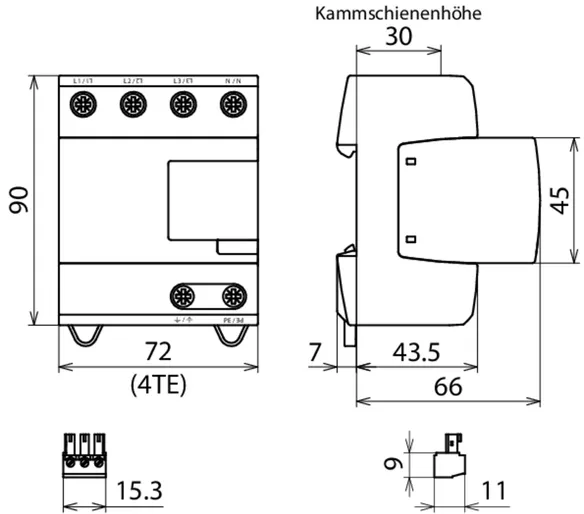

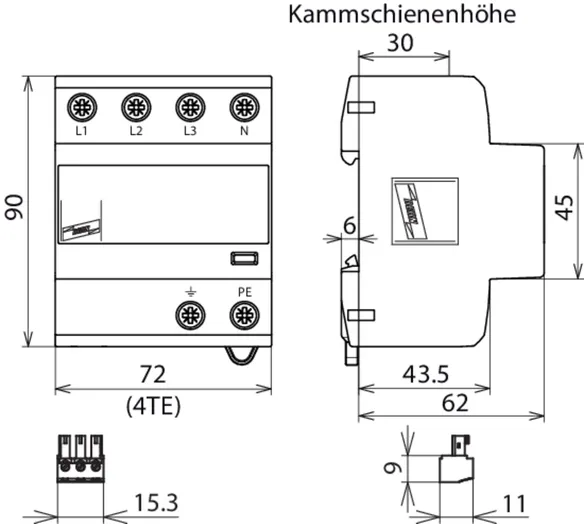

Indbygningsmål	4 TE, DIN 43880
Godkendelser	KEMA, UL
FM-kontakt / kontakttype	Skiftekontakt
Skiftekapacitet AC	250 V / 0,5 A
Skiftekapacitet DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemmer	max. 1,5 mm2 massiv / fintrådet
Mulighed for isolationsmåling i tilsluttet tilstand	Op til 1000 V DC
Yderligere tekniske data:	---------------------------------
– Ekstra spændingstest ved: 485 V AC / 50 Hz für 24 h	Modstandsdygtig
– Restenergi ved en S20K275	< 0,5 J
– Karakteristik ved U = 320 V og I_SCCR = 13,5 kA med sikring 63 A gG	Modstandsdygtig

Produkt 900385 blev tilføjet til notesblok.

Gå til notesblok

Produkt 900385 blev lagt I kurven.

Gå til webshoppen

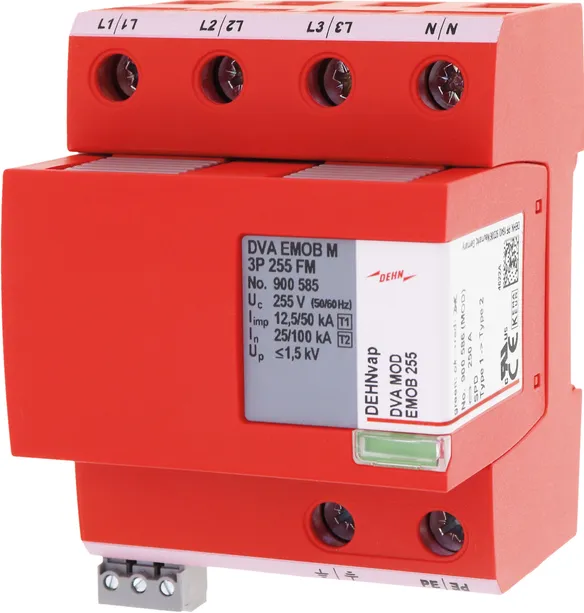

DVA EMOB M 3P 255 FM

1 produkt

artikelnr. 900585 DVA EMOB M 3P 255 FM

GTIN 4013364498983, CCT (EU): 85363090, Bruttovægt: 592.47 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

Kombiafleder DEHNvap EMOB
Firepolet kombiafleder til 230/400 V- TT- og TN (C) -S-systemer,
bredde 4 TE, med fjernmeldekontakt
Modulær afleder type 1 + type 2 iht. EN 61643-11
Især til indsats i
strømforsyningssystemer til ladeinfrastruktur
RAC-gnistgabteknologi
Fejlvisning
Maks. driftsspænding 255 V AC
Beskyttelsesniveau: <= 1,5 kV
Lynimpulsstrøm (10/350): 12,5 kA
Maks. backupsikring: 250 A
KEMA- og UL–certificeret
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien, samt direkte til terminal

fabrikat: DEHN
Type: DVA EMOB M 3P 255 FM
artikelnr.: 900585
eller tilsvarende

Certificater

Teksniske data

SPD efter EN 61643-11 / ... IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Afledermærkespænding AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Specifik energi [L-N]/[N-PE] (W/R)	39,06 kJ/Ohm / 625,00 kJ/Ohm
Mærkeafledestødstrøm (8/20) (I_n )	25 / 100 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 kV / ≤ 1,5 kV
Godkendelser	KEMA, UL

SPD efter EN 61643-11 / ... IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 1 + Type 2 + Type 3
Nominel spænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Afledermærkespænding AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Specifik energi [L-N]/[N-PE] (W/R)	39,06 kJ/Ohm / 625,00 kJ/Ohm
Mærkeafledestødstrøm (8/20) (I_n )	25 / 100 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 kV / ≤ 1,5 kV
Følgestrømsslukkeevne [L-N]/[N-PE] (I_fi )	50 kAeff / 100 Aeff
Følgestrømsbegrænsning / selektivitet	Ingen udløsning af en 35 A gG-sikring op til 25 kA_eff (prosp.)
Reaktionstid (t_A )	≤ 100 ns
Maks. backupsikring (L) til I_K≤ 50 kA_eff	250 A gG
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. - modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms - modstandsdygtig
Midlertidig overspænding [Parallel]/[Serie] (T_U )	-40°C...+80°C
Funktions-/fejlvisning	grøn / rød
Antal porte	1
Tilslutningstværsnit (L1, L2, L3, N, PE, 9) (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, N, PE, 9) (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Beskyttelsestype	IP 20
Indbygningsmål	4 TE, DIN 43880
Godkendelser	KEMA, UL
FM-kontakt / kontakttype	Skiftekontakt
Skiftekapacitet AC	250 V / 0,5 A
Skiftekapacitet DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemmer	max. 1,5 mm² massiv / fintrådet
Mulighed for isolationsmåling i tilsluttet tilstand	Op til 500 V DC
