DEHNvenCI

Gnistgabsbaseret kombiafleder med integreret for-sikring
Koordinerbar med andre afledere i Red/Line-produktserien
Lav restspænding U_P ≤ 1,5 kV (inklusiv for-sikring)
Maksimal driftssikkerhed pga. RADAX-Flow-følgestrømsbegrænsning
Slukning af netfølgestrøm op til 100 kA_eff
Høj lynstrømsafledeevne på 25 kA (10/350 µs)
Kan beskytte tilsluttede apparater
Funktions-/fejlvisning ved rød/grøn markering i inspektionsruden

DEHNvenCI 255 (FM)

1-polet kombiafleder med integreret for-sikring til brug i 230 / 400 V-systemer; FM-version med fjernmeldekontakt til fjernovervågning (potentialfri skiftekontakt).

2 produkter

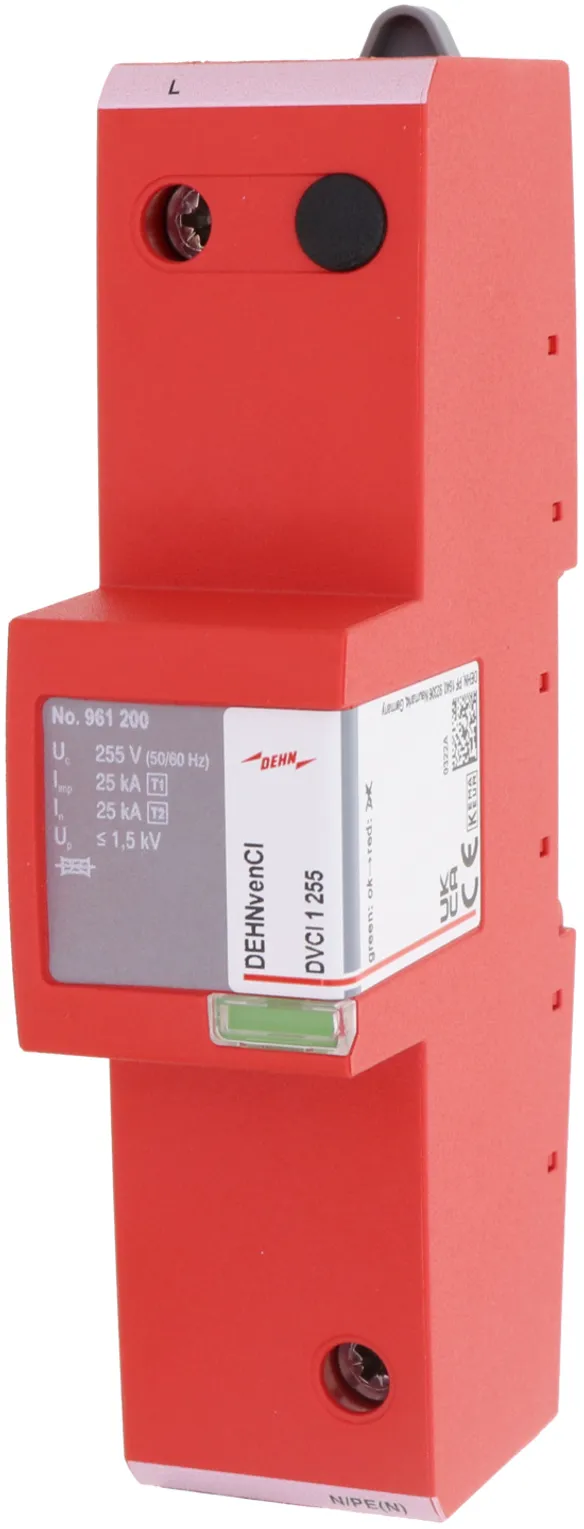

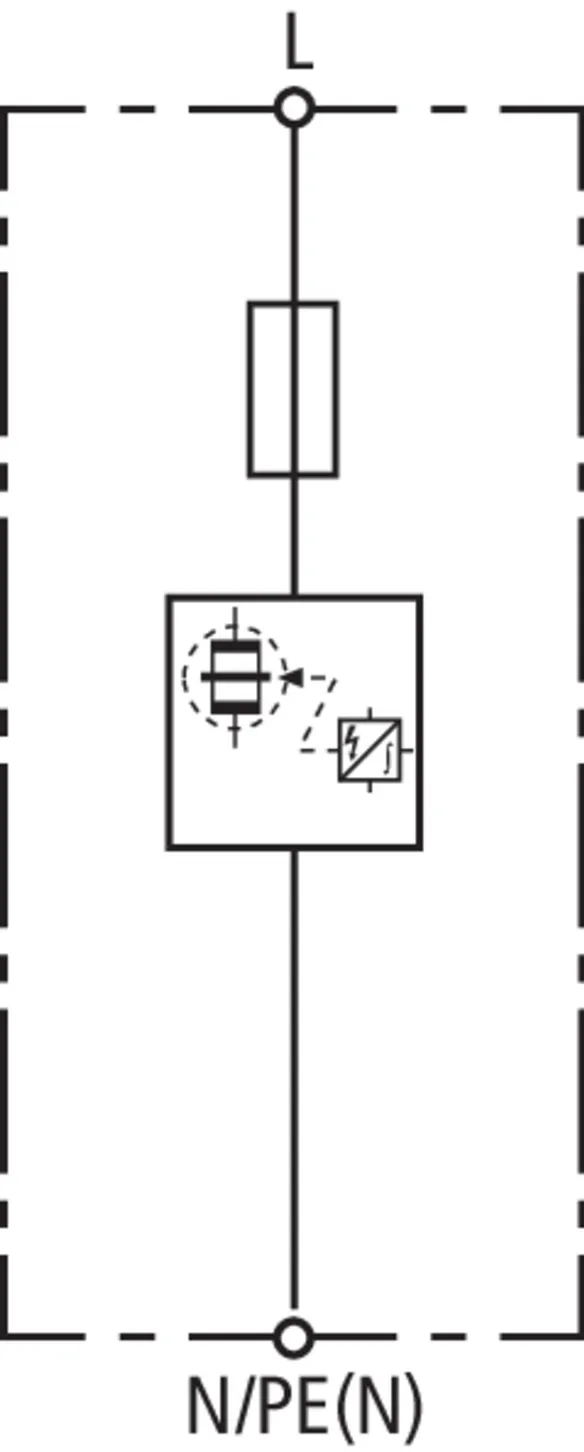

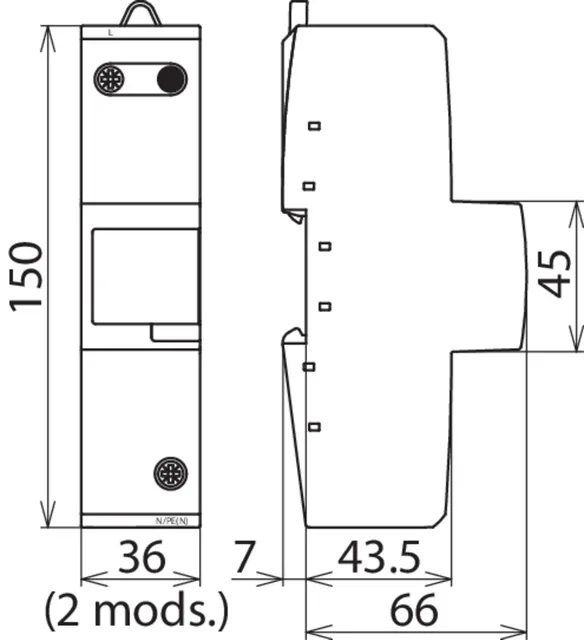

artikelnr. 961200 DVCI 1 255

GTIN 4013364145108, CCT (EU): 85363090, Bruttovægt: 477.30 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

Kombiafleder DEHNvenCI 255
Enpolet kombiafleder med integreret
Aflederbackupsikring, bredde 2TE
Afleder type 1 + type 2 iht. EN 61643-11
RADAX-flow-gnistgabteknologi
til følgestrømsbegrænsning
Giver beskyttelse af tilsluttede apparater
Fejlvisning for afleder og integreret sikring
Maks. driftsspænding 255 V AC
Beskyttelsesniveau: <= 1,5 kV
Lynimpulsstrøm (10/350): 25 kA
Følgestrømsslukkeevne op til 100 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien, samt direkte til terminal

fabrikat: DEHN
Type: DVCI 1 255
artikelnr.: 961200
eller tilsvarende

Certificater

Tekniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) (I_imp )	25 kA
Restspænding (U_P )	≤ 1,5 kV
Max. overstrømsbeskyttelse på netsiden	integreret backupsikring
Godkendelser	KEMA
Udvidede tekniske data:	Brug i installationer med prospektiv kortslutningsstrøm på mere end 50 kA_eff (prøvet af det tyske VDE)
– Max. prospektiv kortslutningsstrøm	100 kA_eff (220 kA_peak)

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Energetisk koordinerbar med tilsluttet udstyr	Type 1 + Type 2
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 1 + Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) (I_imp )	25 kA
Specifik energi (W/R)	156,25 kJ/ohm
Mærkeafledestødstrøm (8/20 µs) (I_n )	25 kA
Restspænding (U_P )	≤ 1,5 kV
Følgestrømsslukkeevne AC (I_fi )	50 kA_eff
Følgestrømsbegrænsning / selektivitet	Selektiv med 20 A gG sikring op til 50 kA_eff (prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	integreret backupsikring
Afbrydeevne af den interne for-sikring	100 kA
Midlertidig overspænding (TOV) (UT) – karakteristik	440 V / 120 min. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L, N/PE(N)) (min.)	10 mm² massiv / fintrådet
Tilslutningstværsnit (L, N/PE(N)) (max.)	50 mm² flertrådet / 35 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20

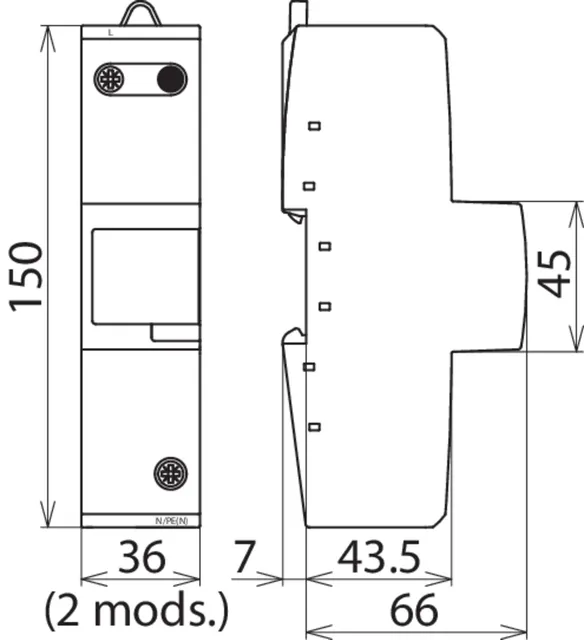

Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	KEMA
Udvidede tekniske data:	Brug i installationer med prospektiv kortslutningsstrøm på mere end 50 kA_eff (prøvet af det tyske VDE)
– Max. prospektiv kortslutningsstrøm	100 kA_eff (220 kA_peak)
– Begrænsning / slukning af netfølgestrøm	up to 100 kA_eff (220 kA_peak)
– Restspænding [L-PE] (U_P) i 3+1-kobling med DGPM 1 255 (FM) (varenr. 961 180 (961 185)) og MVS 1 4 8 TT (varenr. 900 849)	≤ 2,5 kV

Produkt 961200 blev tilføjet til notesblok.

Gå til notesblok

Produkt 961200 blev lagt I kurven.

Gå til webshoppen

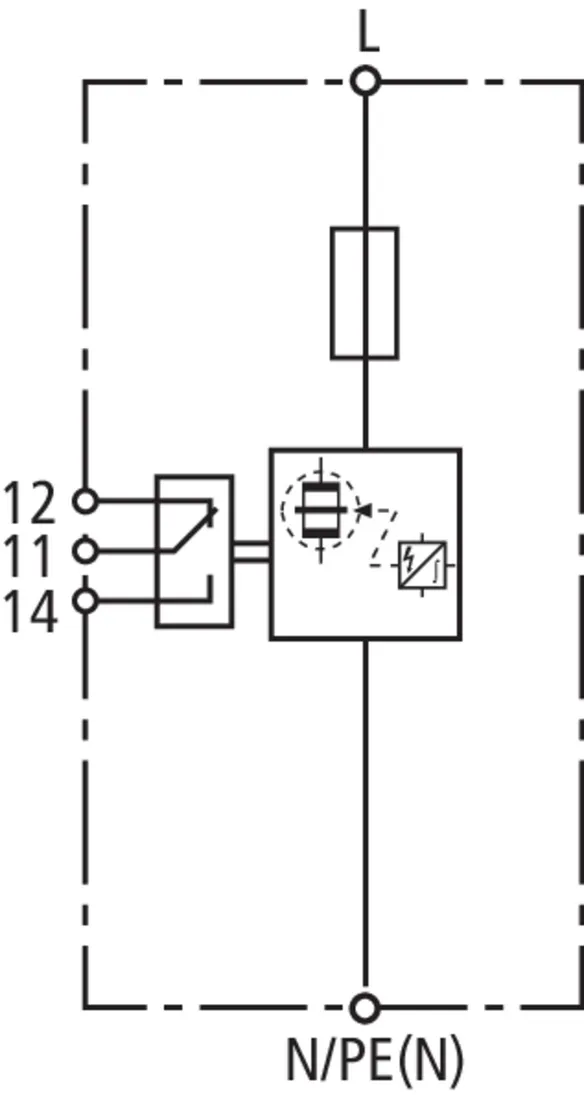

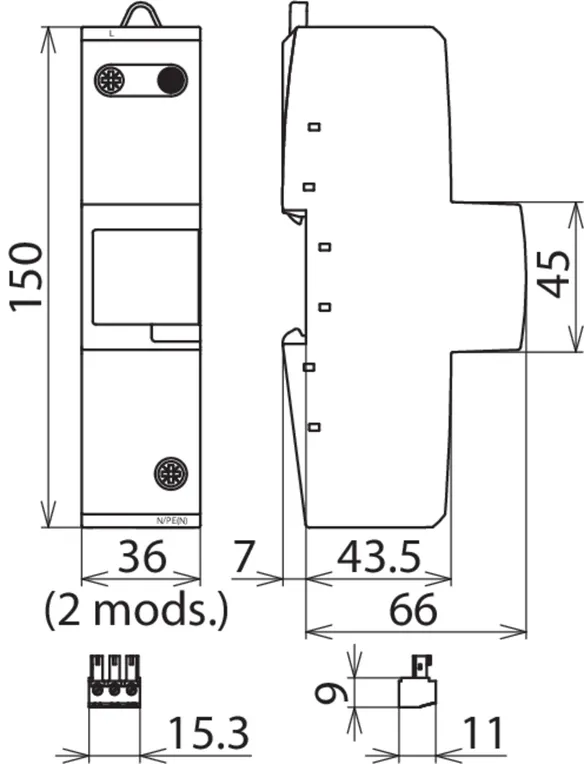

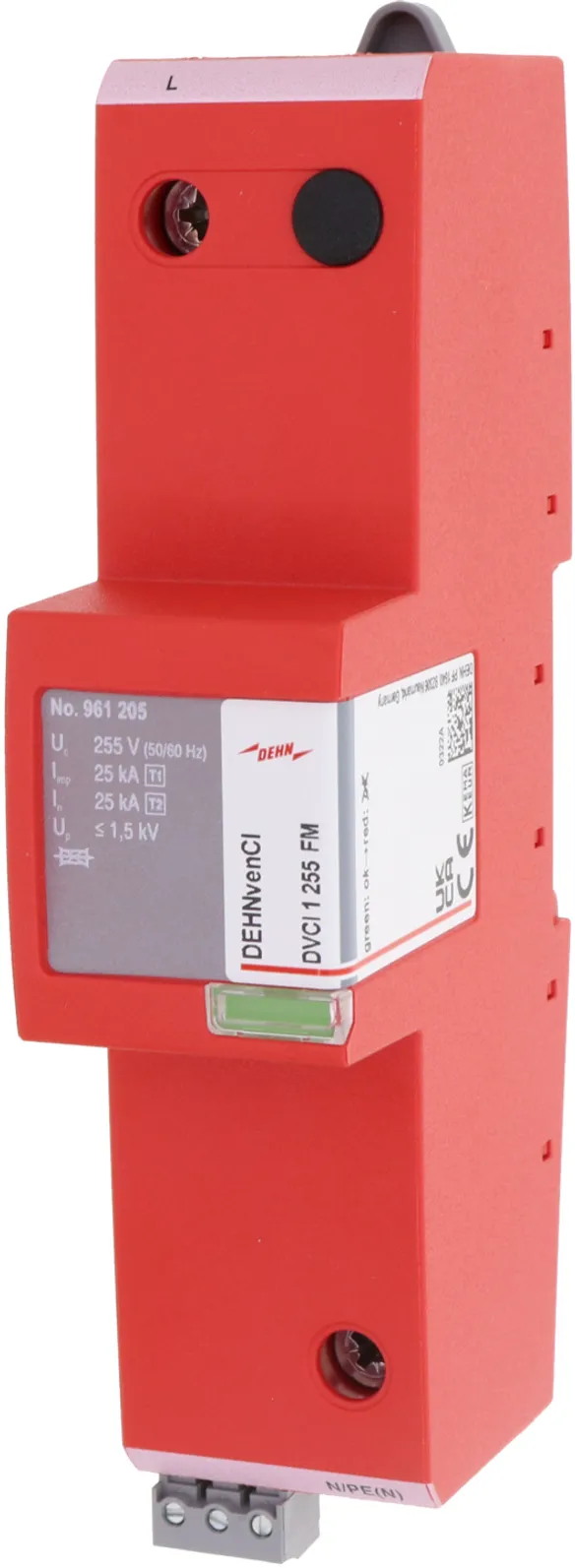

artikelnr. 961205 DVCI 1 255 FM

GTIN 4013364145115, CCT (EU): 85363090, Bruttovægt: 480.80 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

Kombiafleder DEHNvenCI 255 FM
Enpolet kombiafleder med integreret
Afleder-backupsikring, bredde 2TE
med fjernmeldekontakt
Afleder type 1 + type 2 iht. EN 61643-11
RADAX-flow-gnistgabteknologi
til følgestrømsbegrænsning
Giver beskyttelse af tilsluttede apparater
Fejlvisning og fjernmelding for afleder og integreret sikring
Maks. driftsspænding 255 V AC
Beskyttelsesniveau: <= 1,5 kV
Lynimpulsstrøm (10/350): 25 kA
Følgestrømsslukkeevne op til 100 kAeff
Energikoordination iht.
DIN EN 62305-4
Afleder i Red/Line-serien, samt direkte til terminal

fabrikat: DEHN
Type: DVCI 1 255 FM
artikelnr.: 961205
eller tilsvarende

Certificater

Tekniske data

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) (I_imp )	25 kA
Restspænding (U_P )	≤ 1,5 kV
Max. overstrømsbeskyttelse på netsiden	integreret backupsikring
Godkendelser	KEMA
FM-kontakt / kontaktform	Skiftekontakt
Udvidede tekniske data:	Til brug i installationer med prospektiv kortslutningsstrøm på mere end 50 kA_eff (prøvet af det tyske VDE)
– Max. prospektiv kortslutningsstrøm	100 kA_eff (220 kA_peak)

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Energetisk koordinerbar med tilsluttet udstyr	Type 1 + Type 2
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 1 + Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) (I_imp )	25 kA
Specifik energi (W/R)	156,25 kJ/ohm
Mærkeafledestødstrøm (8/20 µs) (I_n )	25 kA
Restspænding (U_P )	≤ 1,5 kV
Følgestrømsslukkeevne AC (I_fi )	50 kA_eff
Følgestrømsbegrænsning / selektivitet	Selektiv med 20 A gG sikringer op til 50 kA_eff (prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	integreret backupsikring
Afbrydeevne af den interne for-sikring	100 kA
Midlertidig overspænding (TOV) (UT) – karakteristik	440 V / 120 min. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L, N/PE(N)) (min.)	10 mm² massiv / fintrådet
Tilslutningstværsnit (L, N/PE(N)) (max.)	50 mm² flertrådet / 35 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	KEMA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm² massiv / fintrådet
Udvidede tekniske data:	Til brug i installationer med prospektiv kortslutningsstrøm på mere end 50 kA_eff (prøvet af det tyske VDE)
– Max. prospektiv kortslutningsstrøm	100 kA_eff (220 kA_peak)
– Begrænsning / slukning af netfølgestrøm	up to 100 kA_eff (220 kA_peak)
– Restspænding [L-PE] (U_P) i 3+1-kobling med DGPM 1 255 (FM) (varenr. 961 180 (961 185)) og MVS 1 4 8 TT (varenr. 900 849)	≤ 2,5 kV
