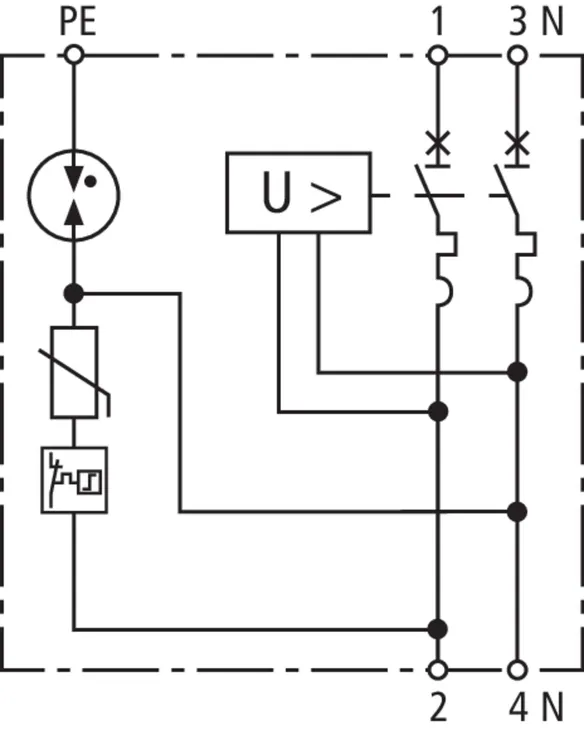

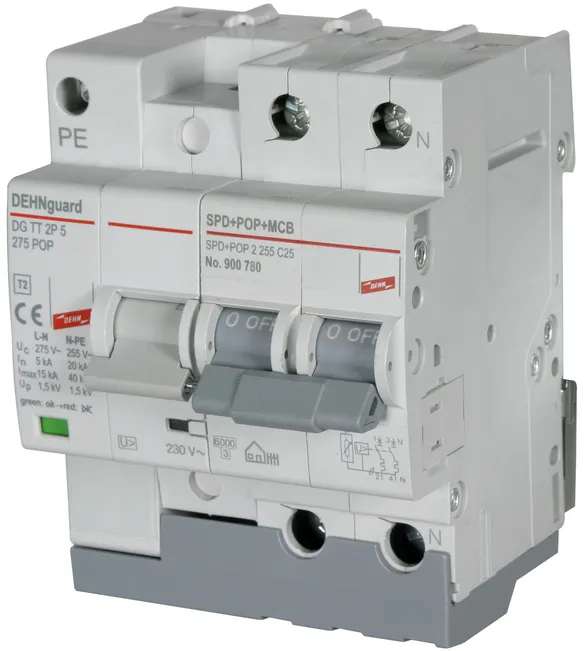

artikelnr. 900780 SPD+POP 2 255 C25

GTIN 4013364156203, CCT (EU): 85363030, Bruttovægt: 404.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

fabrikat: DEHN
Type: SPD+POP 2 255 C25
artikelnr.: 900780
eller tilsvarende

Certificater

Tekniske data

Generelt
Antal poler	1P + N
Mærkespænding AC (U_N )	230 V
SPD
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
POP
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	25 A

Generelt
Strømforsyningssystem	1-faset TT- / TN-system
Antal poler	1P + N
Mærkespænding AC (U_N )	230 V
Mærkefrekvens (f_N )	50 Hz
Driftstemperaturområde (T_U )	-25 °C ... +60 °C
Tilslutningstværsnit(L, N) (min.)	2,5 mm²massiv / fintrådet
Tilslutningstværsnit(L, N) (max.)	16 mm²fintrådet / 25 mm² massiv
Tilslutningstværsnit (PE) (min.)	0,75 mm²massiv / fintrådet
Tilslutningstværsnit (PE) (max.)	6 mm² fintrådet / 10 mm²massiv
Kapslingsklasse	IP 20

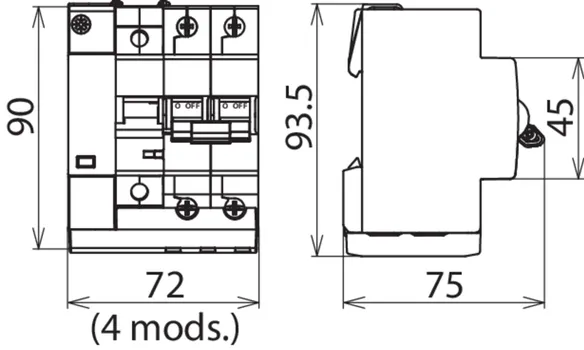

Indbygningsmål	4 modul(er), DIN 43880
Montage på	35 mm DIN-skinne efter EN 60715
SPD
Afleder efter EN 61643-11 / ... IEC 61643-1/-11	Type 2
Afleder efter	Klasse II
Max. driftsspænding AC [L-N] (U_C )	275 V
Max. driftsspænding AC [N-PE] (U_C )	255 V
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	20 kA
Max. afledestødstrøm (8/20) [L-N] (I_max )	15 kA
Max. afledestødstrøm (8/20) [N-PE] (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Beskyttelseslederstrøm (I_PE )	≤ 5 µA
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	MCB C 63 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse AC på netsiden (I_SCCR )	6 kA
Midlertidig overspænding (TOV) [L-N] (U_T )	335 V / 5 s
Midlertidig overspænding (TOV) [N-PE] (U_T )	1200 V / 200 ms
Midlertidig overspænding - karakteristik	Modstand
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Kapslingsmateriale	Termoplast, grå, UL 94 V-0
Installationsområde	Indendørs
POP
Prøvet efter	EN 50550
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
Udløsetid ved 275 V AC	8 s
Udløsetid ved 400 V AC	120 ms
Max. strøm ved 275 V AC	0,4 A
Max. strøm ved 400 V AC	0,6 A
Strømforbrug	0,7 VA
Udløseindikation	Rød
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	25 A
Nominel brydeevne (I_cn) efter EN 60898	6 kA

Produkt 900780 blev tilføjet til notesblok.

Gå til notesblok

Produkt 900780 blev lagt I kurven.

Gå til webshoppen

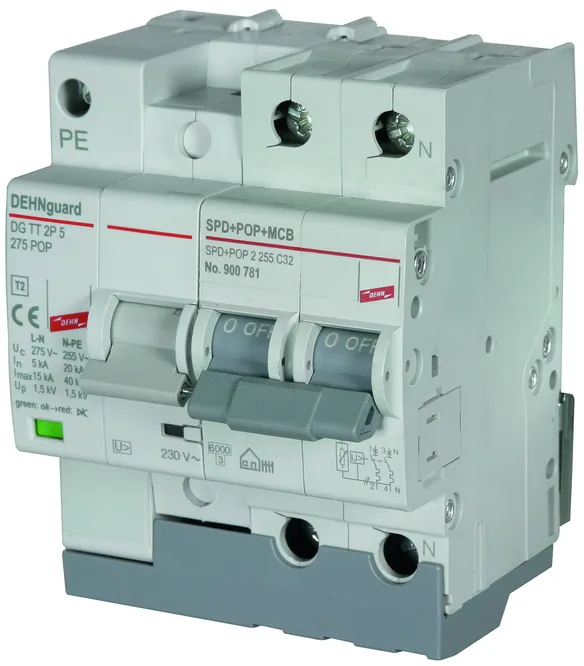

artikelnr. 900781 SPD+POP 2 255 C32

GTIN 4013364156210, CCT (EU): 85363030, Bruttovægt: 425.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

fabrikat: DEHN
Type: SPD+POP 2 255 C32
artikelnr.: 900781
eller tilsvarende

Certificater

Tekniske data

Generelt
Antal poler	1P + N
Mærkespænding AC (U_N )	230 V
SPD
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
POP
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	32 A

Generelt
Strømforsyningssystem	1-faset TT- / TN-system
Antal poler	1P + N
Mærkespænding AC (U_N )	230 V
Mærkefrekvens (f_N )	50 Hz
Driftstemperaturområde (T_U )	-25 °C ... +60 °C
Tilslutningstværsnit(L, N) (min.)	2,5 mm² massiv / fintrådet
Tilslutningstværsnit(L, N) (max.)	16 mm² fintrådet / 25 mm² massiv
Tilslutningstværsnit (PE) (min.)	0,75 mm² massiv / fintrådet
Tilslutningstværsnit (PE) (max.)	6 mm² fintrådet / 10 mm² massiv
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Montage på	35 mm DIN-skinne efter EN 60715
SPD
Afleder efter EN 61643-11 / ... IEC 61643-1/-11	Type 2
Max. driftsspænding AC [L-N] (U_C )	275 V
Max. driftsspænding AC [N-PE] (U_C )	255 V
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	20 kA
Max. afledestødstrøm (8/20) [L-N] (I_max )	15 kA
Max. afledestødstrøm (8/20) [N-PE] (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Beskyttelseslederstrøm (I_PE )	≤ 5 µA
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	MCB C 63 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse AC på netsiden (I_SCCR )	6 kA
Midlertidig overspænding (TOV) [L-N] (U_T )	335 V / 5 s
Midlertidig overspænding (TOV) [N-PE] (U_T )	1200 V / 200 ms
Midlertidig overspænding - karakteristik	Modstand
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Kapslingsmateriale	Termoplast, grå, UL 94 V-0
Installationsområde	Indendørs
POP
Prøvet efter	EN 50550
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
Udløsetid ved 275 V AC	8 s
Udløsetid ved 400 V AC	120 ms
Max. strøm ved 275 V AC	0,4 A
Max. strøm ved 400 V AC	0,6 A
Strømforbrug	0,7 VA
Udløseindikation	Rød
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	32 A
Nominel brydeevne (I_cn) efter EN 60898	6 kA

Produkt 900781 blev tilføjet til notesblok.

Gå til notesblok

Produkt 900781 blev lagt I kurven.

Gå til webshoppen

artikelnr. 900782 SPD+POP 2 255 C40

GTIN 4013364156227, CCT (EU): 85363030, Bruttovægt: 424.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

fabrikat: DEHN
Type: SPD+POP 2 255 C40
artikelnr.: 900782
eller tilsvarende

Certificater

Tekniske data

Generelt
Antal poler	1P + N
Mærkespænding AC (U_N )	230 V
SPD
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
POP
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	40 A

Generelt
Strømforsyningssystem	1-faset TT- / TN-system
Antal poler	1P + N
Mærkespænding AC (U_N )	230 V
Mærkefrekvens (f_N )	50 Hz
Driftstemperaturområde (T_U )	-25 °C ... +60 °C
Tilslutningstværsnit(L, N) (min.)	2,5 mm² massiv / fintrådet
Tilslutningstværsnit(L, N) (max.)	16 mm² fintrådet / 25 mm² massiv
Tilslutningstværsnit (PE) (min.)	0,75 mm² massiv / fintrådet
Tilslutningstværsnit (PE) (max.)	6 mm² fintrådet / 10 mm² massiv
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Montage på	35 mm DIN-skinne efter EN 60715
SPD
Afleder efter EN 61643-11 / ... IEC 61643-1/-11	Type 2
Max. driftsspænding AC [L-N] (U_C )	275 V
Max. driftsspænding AC [N-PE] (U_C )	255 V
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	20 kA
Max. afledestødstrøm (8/20) [L-N] (I_max )	15 kA
Max. afledestødstrøm (8/20) [N-PE] (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Beskyttelseslederstrøm (I_PE )	≤ 5 µA
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	MCB C 63 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse AC på netsiden (I_SCCR )	6 kA
Midlertidig overspænding (TOV) [L-N] (U_T )	335 V / 5 s
Midlertidig overspænding (TOV) [N-PE] (U_T )	1200 V / 200 ms
Midlertidig overspænding - karakteristik	Modstand
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Kapslingsmateriale	Termoplast, grå, UL 94 V-0
Installationsområde	Indendørs
POP
Prøvet efter	EN 50550
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
Udløsetid ved 275 V AC	8 s
Udløsetid ved 400 V AC	120 ms
Max. strøm ved 275 V AC	0,4 A
Max. strøm ved 400 V AC	0,6 A
Strømforbrug	0,7 VA
Udløseindikation	Rød
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	40 A
Nominel brydeevne (I_cn) efter EN 60898	6 kA

Produkt 900782 blev tilføjet til notesblok.

Gå til notesblok

Produkt 900782 blev lagt I kurven.

Gå til webshoppen

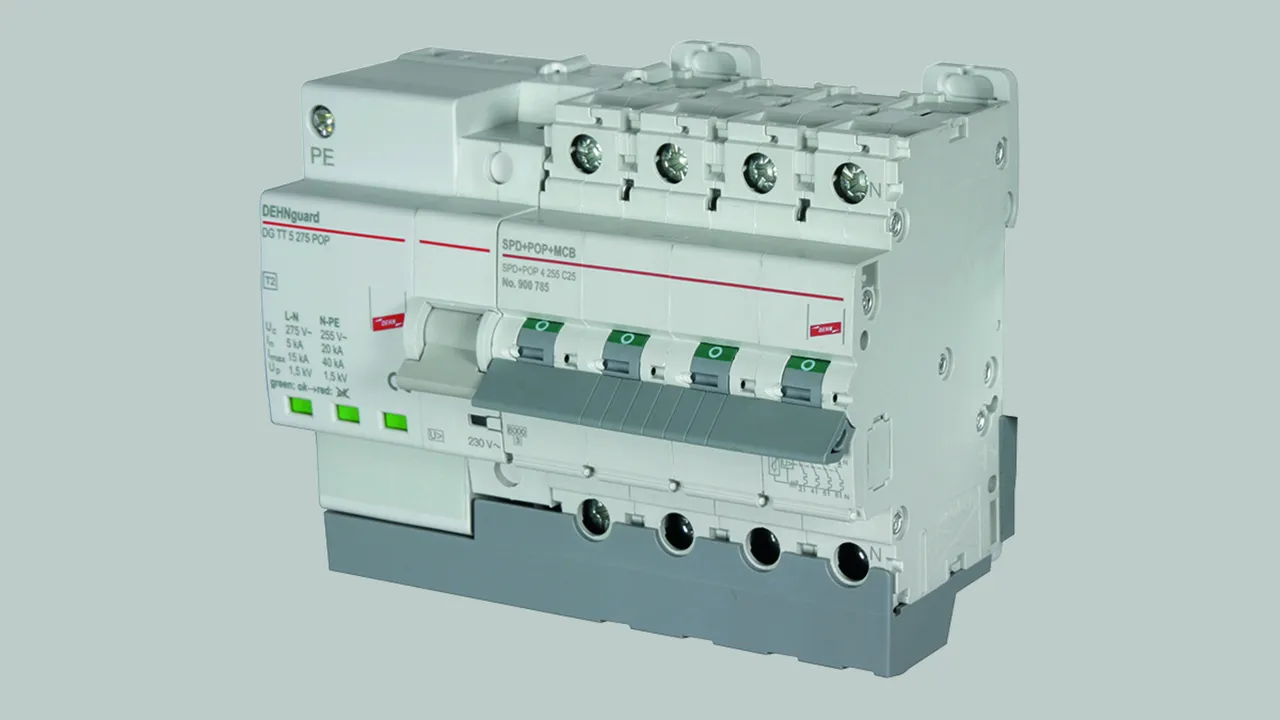

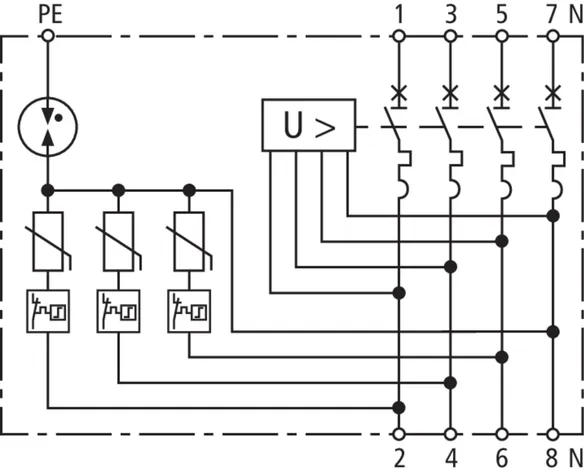

artikelnr. 900785 SPD+POP 4 255 C25

GTIN 4013364156234, CCT (EU): 85363030, Bruttovægt: 730.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

fabrikat: DEHN
Type: SPD+POP 4 255 C25
artikelnr.: 900785
eller tilsvarende

Certificater

Tekniske data

Generelt
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
SPD
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
POP
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	25 A

Generelt
Strømforsyningssystem	3-faset TT- / TN-system
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
Mærkefrekvens (f_N )	50 Hz
Driftstemperaturområde (T_U )	-25 °C ... +60 °C
Tilslutningstværsnit (L1, L2, L3, N) (min.)	2,5 mm² massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, N) (max.)	16 mm² fintrådet / 25 mm² massiv
Tilslutningstværsnit (PE) (min.)	0,75 mm² massiv / fintrådet
Tilslutningstværsnit (PE) (max.)	6 mm²fintrådet / 10 mm² massiv
Kapslingsklasse	IP 20

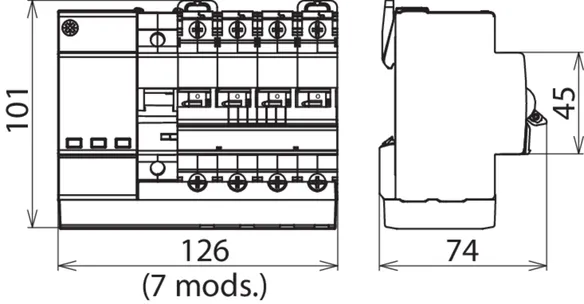

Indbygningsmål	7 modul(er), DIN 43880
Montage på	35 mm DIN-skinne efter EN 60715
SPD
Afleder efter EN 61643-11 / ... IEC 61643-1/-11	Type 2
Max. driftsspænding AC [L-N] (U_C )	275 V
Max. driftsspænding AC [N-PE] (U_C )	255 V
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	20 kA
Max. afledestødstrøm (8/20) [L-N] (I_max )	15 kA
Max. afledestødstrøm (8/20) [N-PE] (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Beskyttelseslederstrøm (I_PE )	≤ 5 µA
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	MCB C 63 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse AC på netsiden (I_SCCR )	6 kA
Midlertidig overspænding (TOV) [L-N] (U_T )	335 V / 5 s
Midlertidig overspænding (TOV) [N-PE] (U_T )	1200 V / 200 ms
Midlertidig overspænding - karakteristik	Modstand
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Kapslingsmateriale	Termoplast, grå, UL 94 V-0
Installationsområde	Indendørs
POP
Prøvet efter	EN 50550
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
Udløsetid ved 275 V AC	8 s
Udløsetid ved 400 V AC	120 ms
Max. strøm ved 275 V AC	0,4 A
Max. strøm ved 400 V AC	0,6 A
Strømforbrug	0,7 VA
Udløseindikation	Rød
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	25 A
Nominel brydeevne (I_cn) efter EN 60898	6 kA

Produkt 900785 blev tilføjet til notesblok.

Gå til notesblok

Produkt 900785 blev lagt I kurven.

Gå til webshoppen

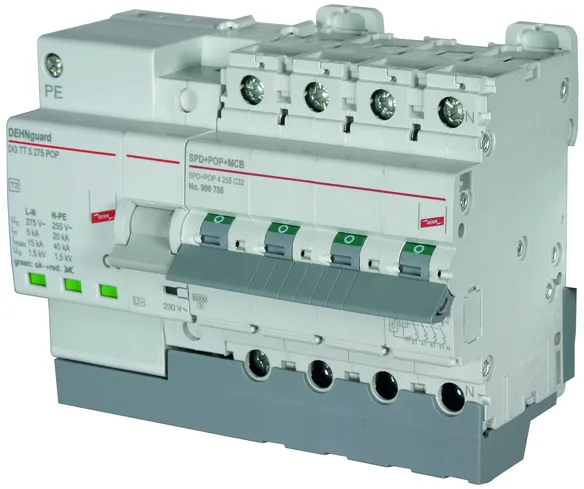

artikelnr. 900786 SPD+POP 4 255 C32

GTIN 4013364156241, CCT (EU): 85363030, Bruttovægt: 763.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

fabrikat: DEHN
Type: SPD+POP 4 255 C32
artikelnr.: 900786
eller tilsvarende

Certificater

Tekniske data

Generelt
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
SPD
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
POP
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	32 A

Generelt
Strømforsyningssystem	3-faset TT- / TN-system
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
Mærkefrekvens (f_N )	50 Hz
Driftstemperaturområde (T_U )	-25 °C ... +60 °C
Tilslutningstværsnit (L1, L2, L3, N) (min.)	2,5 mm² massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, N) (max.)	16 mm² fintrådet / 25 mm² massiv
Tilslutningstværsnit (PE) (min.)	0,75 mm² massiv / fintrådet
Tilslutningstværsnit (PE) (max.)	6 mm² fintrådet / 10 mm² massiv
Kapslingsklasse	IP 20
Indbygningsmål	7 modul(er), DIN 43880
Montage på	35 mm DIN-skinne efter EN 60715
SPD
Afleder efter EN 61643-11 / ... IEC 61643-1/-11	Type 2
Max. driftsspænding AC [L-N] (U_C )	275 V
Max. driftsspænding AC [N-PE] (U_C )	255 V
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	20 kA
Max. afledestødstrøm (8/20) [L-N] (I_max )	15 kA
Max. afledestødstrøm (8/20) [N-PE] (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Beskyttelseslederstrøm (I_PE )	≤ 5 µA
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	MCB C 63 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse AC på netsiden (I_SCCR )	6 kA
Midlertidig overspænding (TOV) [L-N] (U_T )	335 V / 5 s
Midlertidig overspænding (TOV) [N-PE] (U_T )	1200 V / 200 ms
Midlertidig overspænding - karakteristik	Modstand
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Kapslingsmateriale	Termoplast, grå, UL 94 V-0
Installationsområde	Indendørs
POP
Prøvet efter	EN 50550
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
Udløsetid ved 275 V AC	8 s
Udløsetid ved 400 V AC	120 ms
Max. strøm ved 275 V AC	0,4 A
Max. strøm ved 400 V AC	0,6 A
Strømforbrug	0,7 VA
Udløseindikation	Rød
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	32 A
Nominel brydeevne (I_cn) efter EN 60898	6 kA

Produkt 900786 blev tilføjet til notesblok.

Gå til notesblok

Produkt 900786 blev lagt I kurven.

Gå til webshoppen

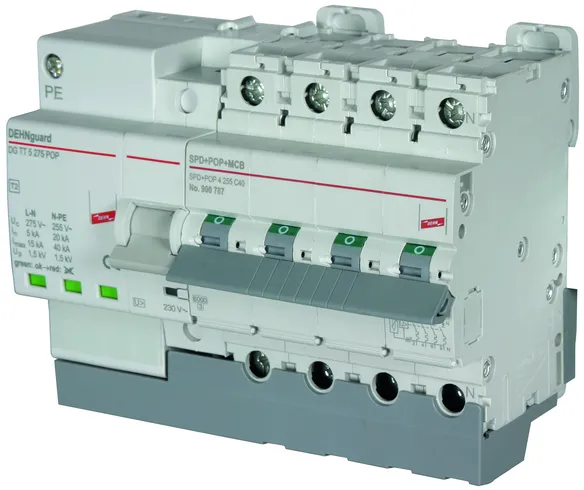

artikelnr. 900787 SPD+POP 4 255 C40

GTIN 4013364156258, CCT (EU): 85363030, Bruttovægt: 769.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

fabrikat: DEHN
Type: SPD+POP 4 255 C40
artikelnr.: 900787
eller tilsvarende

Certificater

Tekniske data

Generelt
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
SPD
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
POP
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	40 A

Generelt
Strømforsyningssystem	3-faset TT- / TN-system
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
Mærkefrekvens (f_N )	50 Hz
Driftstemperaturområde (T_U )	-25 °C ... +60 °C
Tilslutningstværsnit (L1, L2, L3, N) (min.)	2,5 mm² massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, N) (max.)	16 mm² fintrådet / 25 mm²massiv
Tilslutningstværsnit (PE) (min.)	0,75 mm² massiv / fintrådet
Tilslutningstværsnit (PE) (max.)	6 mm² fintrådet / 10 mm² massiv
Kapslingsklasse	IP 20
Indbygningsmål	7 modul(er), DIN 43880
Montage på	35 mm DIN-skinne efter EN 60715
SPD
Afleder efter EN 61643-11 / ... IEC 61643-1/-11	Type 2
Max. driftsspænding AC [L-N] (U_C )	275 V
Max. driftsspænding AC [N-PE] (U_C )	255 V
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	20 kA
Max. afledestødstrøm (8/20) [L-N] (I_max )	15 kA
Max. afledestødstrøm (8/20) [N-PE] (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Beskyttelseslederstrøm (I_PE )	≤ 5 µA
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	MCB C 63 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse AC på netsiden (I_SCCR )	6 kA
Midlertidig overspænding (TOV) [L-N] (U_T )	335 V / 5 s
Midlertidig overspænding (TOV) [N-PE] (U_T )	1200 V / 200 ms
Midlertidig overspænding - karakteristik	Modstand
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Kapslingsmateriale	Termoplast, grå, UL 94 V-0
Installationsområde	Indendørs
POP
Prøvet efter	EN 50550
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
Udløsetid ved 275 V AC	8 s
Udløsetid ved 400 V AC	120 ms
Max. strøm ved 275 V AC	0,4 A
Max. strøm ved 400 V AC	0,6 A
Strømforbrug	0,7 VA
Udløseindikation	Rød
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	40 A
Nominel brydeevne (I_cn) efter EN 60898	6 kA

Produkt 900787 blev tilføjet til notesblok.

Gå til notesblok

Produkt 900787 blev lagt I kurven.

Gå til webshoppen

artikelnr. 900788 SPD+POP 4 255 C63

GTIN 4013364156265, CCT (EU): 85363030, Bruttovægt: 773.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

fabrikat: DEHN
Type: SPD+POP 4 255 C63
artikelnr.: 900788
eller tilsvarende

Certificater

Tekniske data

Generelt
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
SPD
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
POP
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	63 A

Generelt
Strømforsyningssystem	3-faset TT- / TN-system
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
Mærkefrekvens (f_N )	50 Hz
Driftstemperaturområde (T_U )	-25 °C ... +60 °C
Tilslutningstværsnit (L1, L2, L3, N) (min.)	2,5 mm² massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, N) (max.)	16 mm² fintrådet / 25 mm² massiv
Tilslutningstværsnit (PE) (min.)	0,75 mm² massiv / fintrådet
Tilslutningstværsnit (PE) (max.)	6 mm² fintrådet / 10 mm² massiv
Kapslingsklasse	IP 20
Indbygningsmål	7 modul(er), DIN 43880
Montage på	35 mm DIN-skinne efter EN 60715
SPD
Afleder efter EN 61643-11 / ... IEC 61643-1/-11	Type 2
Max. driftsspænding AC [L-N] (U_C )	275 V
Max. driftsspænding AC [N-PE] (U_C )	255 V
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	20 kA
Max. afledestødstrøm (8/20) [L-N] (I_max )	15 kA
Max. afledestødstrøm (8/20) [N-PE] (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Beskyttelseslederstrøm (I_PE )	≤ 5 µA
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	MCB C 63 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse AC på netsiden (I_SCCR )	6 kA
Midlertidig overspænding (TOV) [L-N] (U_T )	335 V / 5 s
Midlertidig overspænding (TOV) [N-PE] (U_T )	1200 V / 200 ms
Midlertidig overspænding - karakteristik	Modstand
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Kapslingsmateriale	Termoplast, grå, UL 94 V-0
Installationsområde	Indendørs
POP
Prøvet efter	EN 50550
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
Udløsetid ved 275 V AC	8 s
Udløsetid ved 400 V AC	120 ms
Max. strøm ved 275 V AC	0,4 A
Max. strøm ved 400 V AC	0,6 A
Strømforbrug	0,7 VA
Udløseindikation	Rød
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	63 A
Nominel brydeevne (I_cn) efter EN 60898	6 kA

Produkt 900788 blev tilføjet til notesblok.

Gå til notesblok

Produkt 900788 blev lagt I kurven.

Gå til webshoppen

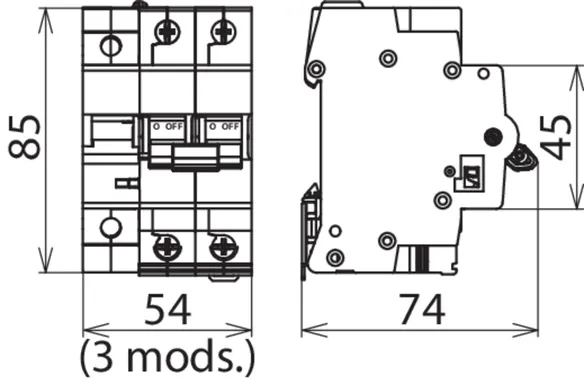

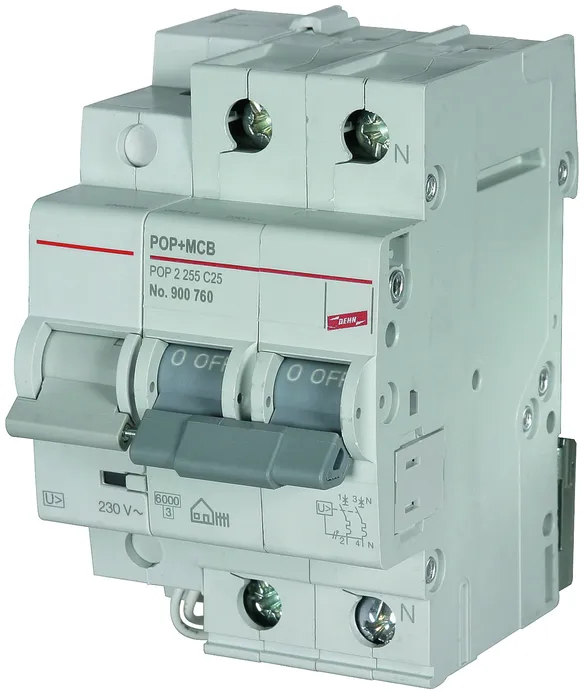

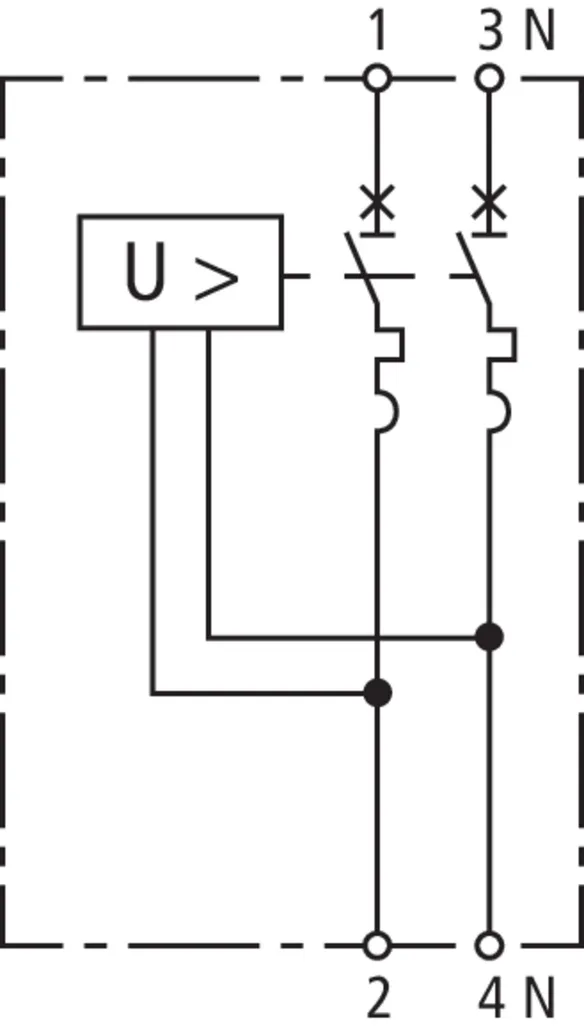

artikelnr. 900760 POP 2 255 C25

GTIN 4013364156135, CCT (EU): 85363030, Bruttovægt: 297.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

fabrikat: DEHN
Type: POP 2 255 C25
artikelnr.: 900760
eller tilsvarende

Certificater

Tekniske data

Generelt
Antal poler	1P + N
Mærkespænding AC (U_N )	230 V
POP
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	25 A

Generelt
Strømforsyningssystem	Enfaset TT-/TN-system
Antal poler	1P + N
Mærkespænding AC (U_N )	230 V
Mærkefrekvens (f_N )	50 Hz
Driftstemperaturområde (T_U )	-25 °C ... +60 °C
Tilslutningstværsnit(L, N) (min.)	2,5 mm²massiv / fintrådet
Tilslutningstværsnit(L, N) (max.)	16 mm²fintrådet/25 mm²massiv
Kapslingsklasse	IP 20
Indbygningsmål	3 modul(er), DIN 43880
Montage på	35 mm DIN-skinne iht. EN 60715
POP
Prøvet efter	EN 50550
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
Udløsetid ved 275 V AC	8 s
Udløsetid ved 400 V AC	120 ms
Max. strøm ved 275 V AC	0,4 A
Max. strøm ved 400 V AC	0,6 A
Strømforbrug	0,7 VA
Udløseindikation	Rød
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	25 A
Nominel brydeevne (I_cn) efter EN 60898	6 kA

Produkt 900760 blev tilføjet til notesblok.

Gå til notesblok

Produkt 900760 blev lagt I kurven.

Gå til webshoppen

artikelnr. 900761 POP 2 255 C32

GTIN 4013364156142, CCT (EU): 85363030, Bruttovægt: 317.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

fabrikat: DEHN
Type: POP 2 255 C32
artikelnr.: 900761
eller tilsvarende

Certificater

Tekniske data

Generelt
Antal poler	1P + N
Mærkespænding AC (U_N )	230 V
POP
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	32 A

Generelt
Strømforsyningssystem	Enfaset TT-/TN-system
Antal poler	1P + N
Mærkespænding AC (U_N )	230 V
Mærkefrekvens (f_N )	50 Hz
Driftstemperaturområde (T_U )	-25 °C ... +60 °C
Tilslutningstværsnit(L, N) (min.)	2,5 mm²massiv / fintrådet
Tilslutningstværsnit(L, N) (max.)	16 mm²fintrådet/25 mm²massiv
Kapslingsklasse	IP 20
Indbygningsmål	3 modul(er), DIN 43880
Montage på	35 mm DIN-skinne iht. EN 60715
POP
Prøvet efter	EN 50550
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
Udløsetid ved 275 V AC	8 s
Udløsetid ved 400 V AC	120 ms
Max. strøm ved 275 V AC	0,4 A
Max. strøm ved 400 V AC	0,6 A
Strømforbrug	0,7 VA
Udløseindikation	Rød
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	32 A
Nominel brydeevne (I_cn) efter EN 60898	6 kA

Produkt 900761 blev tilføjet til notesblok.

Gå til notesblok

Produkt 900761 blev lagt I kurven.

Gå til webshoppen

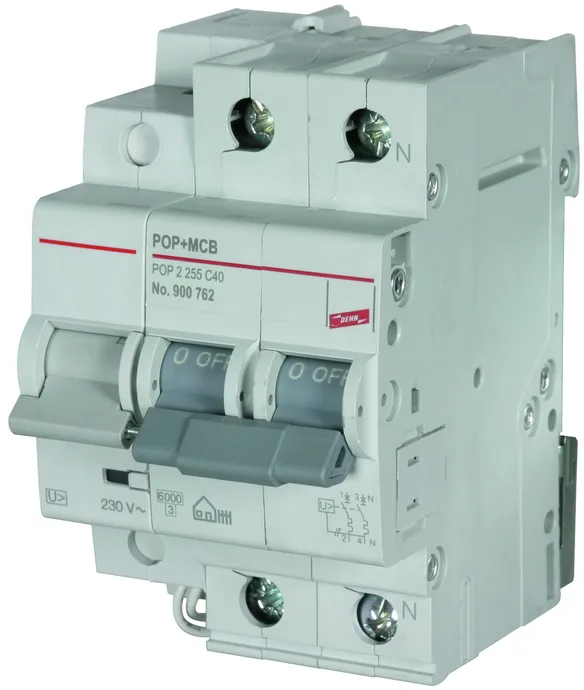

artikelnr. 900762 POP 2 255 C40

GTIN 4013364156159, CCT (EU): 85363030, Bruttovægt: 317.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

fabrikat: DEHN
Type: POP 2 255 C40
artikelnr.: 900762
eller tilsvarende

Certificater

Tekniske data

Generelt
Antal poler	1P + N
Mærkespænding AC (U_N )	230 V
POP
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	40 A

Generelt
Strømforsyningssystem	Enfaset TT-/TN-system
Antal poler	1P + N
Mærkespænding AC (U_N )	230 V
Mærkefrekvens (f_N )	50 Hz
Driftstemperaturområde (T_U )	-25 °C ... +60 °C
Tilslutningstværsnit(L, N) (min.)	2,5 mm²massiv / fintrådet
Tilslutningstværsnit(L, N) (max.)	16 mm²fintrådet/25 mm²massiv
Kapslingsklasse	IP 20
Indbygningsmål	3 modul(er), DIN 43880
Montage på	35 mm DIN-skinne iht. EN 60715
POP
Prøvet efter	EN 50550
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
Udløsetid ved 275 V AC	8 s
Udløsetid ved 400 V AC	120 ms
Max. strøm ved 275 V AC	0,4 A
Max. strøm ved 400 V AC	0,6 A
Strømforbrug	0,7 VA
Udløseindikation	Rød
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	40 A
Nominel brydeevne (I_cn) efter EN 60898	6 kA

Produkt 900762 blev tilføjet til notesblok.

Gå til notesblok

Produkt 900762 blev lagt I kurven.

Gå til webshoppen

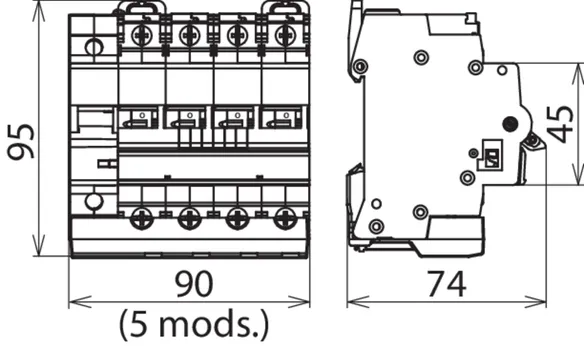

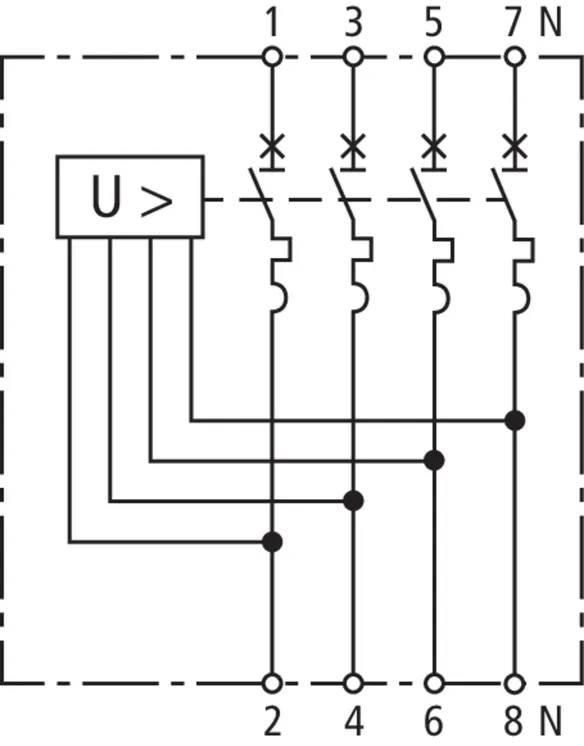

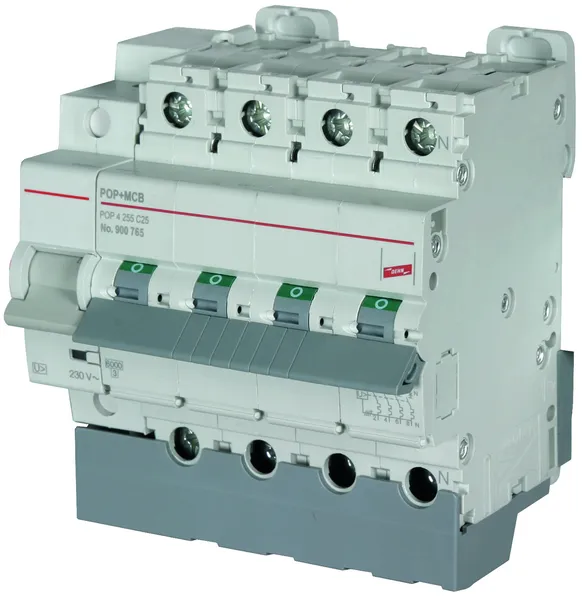

artikelnr. 900765 POP 4 255 C25

GTIN 4013364156166, CCT (EU): 85363030, Bruttovægt: 547.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

fabrikat: DEHN
Type: POP 4 255 C25
artikelnr.: 900765
eller tilsvarende

Certificater

Tekniske data

Generelt
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
POP
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	25 A

Generelt
Strømforsyningssystem	trefaset TT-/TN-system
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
Mærkefrekvens (f_N )	50 Hz
Driftstemperaturområde (T_U )	-25 °C ... +60 °C
Tilslutningstværsnit (L1, L2, L3, N) (min.)	2,5 mm²massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, N) (max.)	16 mm²fintrådet/25 mm²massiv
Kapslingsklasse	IP 20
Indbygningsmål	5 modul(er), DIN 43880
Montage på	35 mm DIN-skinne iht. EN 60715
POP
Prøvet efter	EN 50550
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
Udløsetid ved 275 V AC	8 s
Udløsetid ved 400 V AC	120 ms
Max. strøm ved 275 V AC	0,4 A
Max. strøm ved 400 V AC	0,6 A
Strømforbrug	0,7 VA
Udløseindikation	Rød
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	25 A
Nominel brydeevne (I_cn) efter EN 60898	6 kA

Produkt 900765 blev tilføjet til notesblok.

Gå til notesblok

Produkt 900765 blev lagt I kurven.

Gå til webshoppen

artikelnr. 900766 POP 4 255 C32

GTIN 4013364156173, CCT (EU): 85363030, Bruttovægt: 580.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

fabrikat: DEHN
Type: POP 4 255 C32
artikelnr.: 900766
eller tilsvarende

Certificater

Tekniske data

Generelt
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
POP
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	32 A

Generelt
Strømforsyningssystem	trefaset TT-/TN-system
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
Mærkefrekvens (f_N )	50 Hz
Driftstemperaturområde (T_U )	-25 °C ... +60 °C
Tilslutningstværsnit (L1, L2, L3, N) (min.)	2,5 mm²massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, N) (max.)	2,5 mm²massiv / fintrådet
Kapslingsklasse	IP 20
Indbygningsmål	5 modul(er), DIN 43880
Montage på	35 mm DIN-skinne iht. EN 60715
POP
Prøvet efter	EN 50550
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
Udløsetid ved 275 V AC	8 s
Udløsetid ved 400 V AC	120 ms
Max. strøm ved 275 V AC	0,4 A
Max. strøm ved 400 V AC	0,6 A
Strømforbrug	0,7 VA
Udløseindikation	Rød
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	32 A
Nominel brydeevne (I_cn) efter EN 60898	6 kA

Produkt 900766 blev tilføjet til notesblok.

Gå til notesblok

Produkt 900766 blev lagt I kurven.

Gå til webshoppen

artikelnr. 900767 POP 4 255 C40

GTIN 4013364156180, CCT (EU): 85363030, Bruttovægt: 586.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

fabrikat: DEHN
Type: POP 4 255 C40
artikelnr.: 900767
eller tilsvarende

Certificater

Tekniske data

Generelt
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
POP
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	40 A

Generelt
Strømforsyningssystem	trefaset TT-/TN-system
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
Mærkefrekvens (f_N )	50 Hz
Driftstemperaturområde (T_U )	-25 °C ... +60 °C
Tilslutningstværsnit (L1, L2, L3, N) (min.)	2,5 mm²massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, N) (max.)	2,5 mm²massiv / fintrådet
Kapslingsklasse	IP 20
Indbygningsmål	5 modul(er), DIN 43880
Montage på	35 mm DIN-skinne iht. EN 60715
POP
Prøvet efter	EN 50550
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
Udløsetid ved 275 V AC	8 s
Udløsetid ved 400 V AC	120 ms
Max. strøm ved 275 V AC	0,4 A
Max. strøm ved 400 V AC	0,6 A
Strømforbrug	0,7 VA
Udløseindikation	Rød
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	40 A
Nominel brydeevne (I_cn) efter EN 60898	6 kA

Produkt 900767 blev tilføjet til notesblok.

Gå til notesblok

Produkt 900767 blev lagt I kurven.

Gå til webshoppen

artikelnr. 900768 POP 4 255 C63

GTIN 4013364156197, CCT (EU): 85363030, Bruttovægt: 591.00 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

CAD filer

fabrikat: DEHN
Type: POP 4 255 C63
artikelnr.: 900768
eller tilsvarende

Certificater

Tekniske data

Generelt
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
POP
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	63 A

Generelt
Strømforsyningssystem	trefaset TT-/TN-system
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
Mærkefrekvens (f_N )	50 Hz
Driftstemperaturområde (T_U )	-25 °C ... +60 °C
Tilslutningstværsnit (L1, L2, L3, N) (min.)	2,5 mm²massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, N) (max.)	2,5 mm²massiv / fintrådet
Kapslingsklasse	IP 20
Indbygningsmål	5 modul(er), DIN 43880
Montage på	35 mm DIN-skinne iht. EN 60715
POP
Prøvet efter	EN 50550
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
Udløsetid ved 275 V AC	8 s
Udløsetid ved 400 V AC	120 ms
Max. strøm ved 275 V AC	0,4 A
Max. strøm ved 400 V AC	0,6 A
Strømforbrug	0,7 VA
Udløseindikation	Rød
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	63 A
Nominel brydeevne (I_cn) efter EN 60898	6 kA

Produkt 900768 blev tilføjet til notesblok.

Gå til notesblok

Produkt 900768 blev lagt I kurven.

Gå til webshoppen

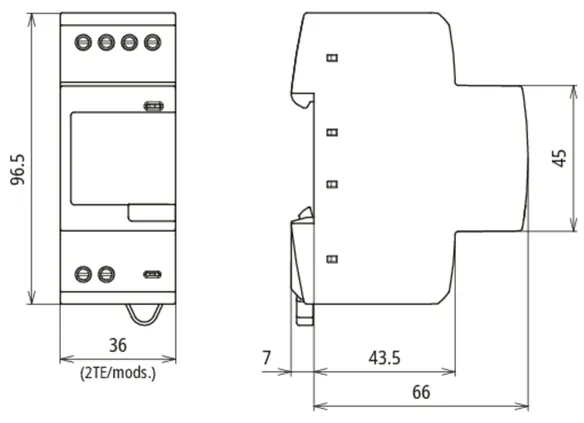

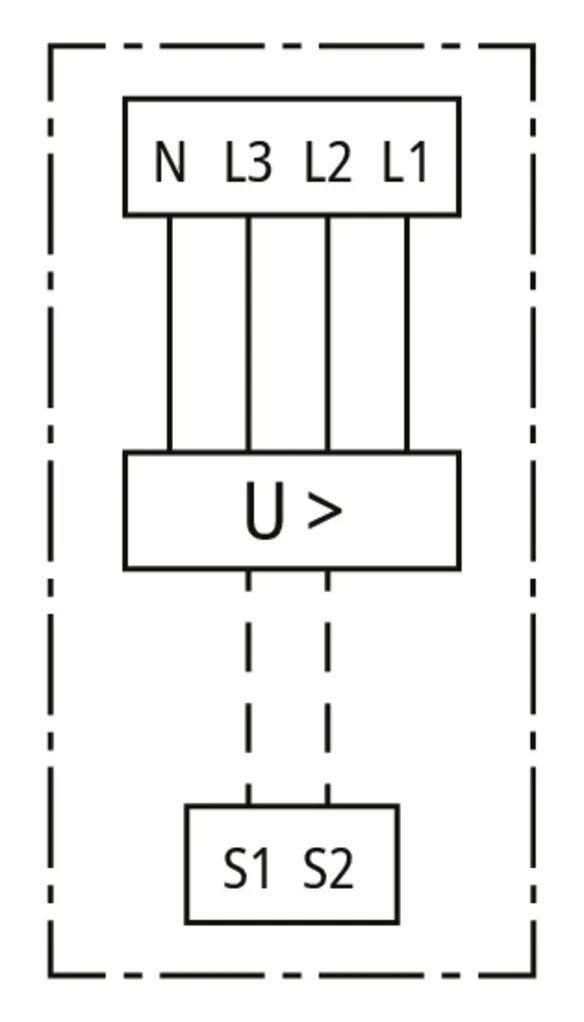

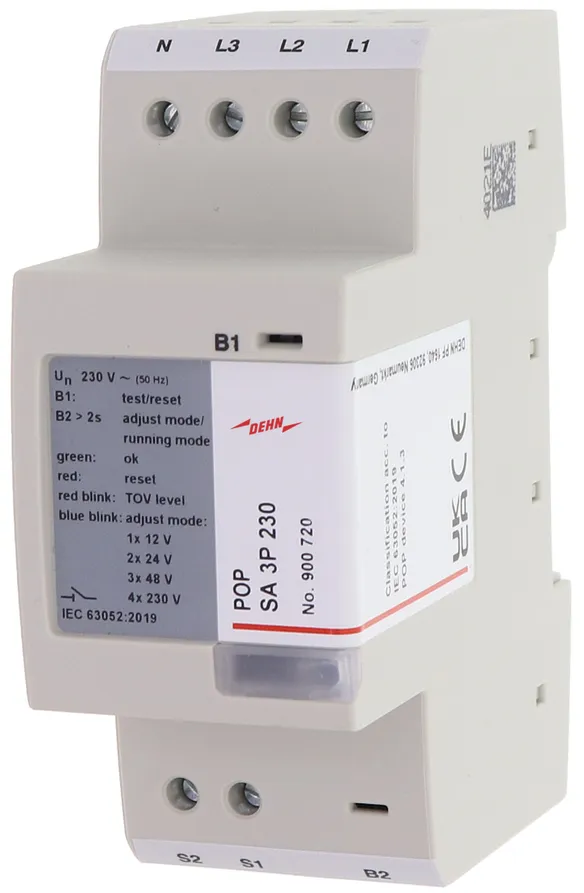

artikelnr. 900720 DEHNduo POP SA 3P 230

GTIN 4013364477377, CCT (EU): 85363030, Bruttovægt: 175.44 g, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

Beskyttelsesanordning POP SA 3P 230
Beskyttelsesanordning til
netfrekvente overspændinger
til udløsning af eksterne
effektafbrydere
POP iht. IEC 63052 kat. 4.1.3S2
Poltal 3P + N
justerbart udgangskoblingssignal
fra 12 V til 230 V
DIN-skinnemonteret enhed iht.
DIN 43880, 2TE

fabrikat: DEHN
Type: DEHNduo POP SA 3P 230
artikelnr.: 900720
eller tilsvarende

Tekniske data

Generelt
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
POP
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	440 V
Udløsningstid ved 275 V AC	9 sek.
Udløsningstid ved 300 V AC	3 sek.
Udløsningstid ved 350 V AC	0,5 sek.
Brydeevne DC_out 50 ms	230 V/ 1 A; 48 V / 3 A; 24 V / 5 A; 12 V / 5 A
Strømforbrug	500 mW

Generelt
Strømforsyningssystem	trefaset TT-/TN-system
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
Mærkefrekvens (f_N )	50 Hz
Driftstemperaturområde (T_U )	-5 °C ... +45 °C
Tilslutningstværsnit (L1, L2, L3, N) (min.)	0,5 mm²massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, N) (max.)	2,5 mm²fintrådet / 4 mm²massiv
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Montage på	35 mm DIN-skinne iht. EN 60715
Funktionsindikator	RGB LED
POP
Prøvet efter	IEC 63052 Kat. 4.1.3S2
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	440 V
Udløsetid ved 400 V AC	140 ms
Udløsningstid ved 275 V AC	9 sek.
Udløsningstid ved 300 V AC	3 sek.
Udløsningstid ved 350 V AC	0,5 sek.
Brydeevne DC_out 50 ms	230 V/ 1 A; 48 V / 3 A; 24 V / 5 A; 12 V / 5 A
Strømforbrug	500 mW

Produkt 900720 blev tilføjet til notesblok.

Gå til notesblok

Produkt 900720 blev lagt I kurven.

Gå til webshoppen

SPD+POP+MCB / POP+MCB / POP

2-polet SPD+POP+MCB

artikelnr. 900780 SPD+POP 2 255 C25

Du er ikke autoriseret til at downloade 900780.stp

Du er ikke autoriseret til at downloade 900780.igs

Du er ikke autoriseret til at downloade 900780.jt

Du er ikke autoriseret til at downloade 900780.dwg

Du er ikke autoriseret til at downloade 900780m_E.dxf

Produkt 900780 blev tilføjet til notesblok.

Produkt 900780 blev lagt I kurven.

artikelnr. 900781 SPD+POP 2 255 C32

Du er ikke autoriseret til at downloade 900781.stp

Du er ikke autoriseret til at downloade 900781.igs

Du er ikke autoriseret til at downloade 900781.jt

Du er ikke autoriseret til at downloade 900781.dwg

Du er ikke autoriseret til at downloade 900780m_E.dxf

Produkt 900781 blev tilføjet til notesblok.

Produkt 900781 blev lagt I kurven.

artikelnr. 900782 SPD+POP 2 255 C40

Du er ikke autoriseret til at downloade 900782.stp

Du er ikke autoriseret til at downloade 900782.igs

Du er ikke autoriseret til at downloade 900782.jt

Du er ikke autoriseret til at downloade 900782.dwg

Du er ikke autoriseret til at downloade 900780m_E.dxf

Produkt 900782 blev tilføjet til notesblok.

Produkt 900782 blev lagt I kurven.

4-polet SPD+POP+MCB

artikelnr. 900785 SPD+POP 4 255 C25

Du er ikke autoriseret til at downloade 900785.stp

Du er ikke autoriseret til at downloade 900786.igs

Du er ikke autoriseret til at downloade 900785.jt

Du er ikke autoriseret til at downloade 900785.dwg

Du er ikke autoriseret til at downloade 900785m_E.dxf

Produkt 900785 blev tilføjet til notesblok.

Produkt 900785 blev lagt I kurven.

artikelnr. 900786 SPD+POP 4 255 C32

Du er ikke autoriseret til at downloade 900786.stp

Du er ikke autoriseret til at downloade 900786.igs

Du er ikke autoriseret til at downloade 900786.jt

Du er ikke autoriseret til at downloade 900786.dwg

Du er ikke autoriseret til at downloade 900785m_E.dxf

Produkt 900786 blev tilføjet til notesblok.

Produkt 900786 blev lagt I kurven.

artikelnr. 900787 SPD+POP 4 255 C40

Du er ikke autoriseret til at downloade 900787.stp

Du er ikke autoriseret til at downloade 900787.igs

Du er ikke autoriseret til at downloade 900787.jt

Du er ikke autoriseret til at downloade 900787.dwg

Du er ikke autoriseret til at downloade 900785m_E.dxf

Produkt 900787 blev tilføjet til notesblok.

Produkt 900787 blev lagt I kurven.

artikelnr. 900788 SPD+POP 4 255 C63

Du er ikke autoriseret til at downloade 900788.stp

Du er ikke autoriseret til at downloade 900788.igs

Du er ikke autoriseret til at downloade 900788.jt

Du er ikke autoriseret til at downloade 900788.dwg

Du er ikke autoriseret til at downloade 900785m_E.dxf

Produkt 900788 blev tilføjet til notesblok.

Produkt 900788 blev lagt I kurven.

2-polet POP+MCB

artikelnr. 900760 POP 2 255 C25

Du er ikke autoriseret til at downloade 900760.stp

Du er ikke autoriseret til at downloade 900760.igs

Du er ikke autoriseret til at downloade 900760.jt

Du er ikke autoriseret til at downloade 900761.dwg

Du er ikke autoriseret til at downloade 900760m_E.dxf

Produkt 900760 blev tilføjet til notesblok.

Produkt 900760 blev lagt I kurven.

artikelnr. 900761 POP 2 255 C32

Du er ikke autoriseret til at downloade 900761.stp

Du er ikke autoriseret til at downloade 900761.igs

Du er ikke autoriseret til at downloade 900761.jt

Du er ikke autoriseret til at downloade 900761.dwg

Du er ikke autoriseret til at downloade 900760m_E.dxf

Produkt 900761 blev tilføjet til notesblok.

Produkt 900761 blev lagt I kurven.

artikelnr. 900762 POP 2 255 C40

Du er ikke autoriseret til at downloade 900762.stp

Du er ikke autoriseret til at downloade 900762.igs

Du er ikke autoriseret til at downloade 900762.jt
