Forbindelsesklemmer til bygningsarmering

Forbindelse af rionet eller amering med runde og flade ledere.

Anordning:
(II) = parallel
(+) = kryds

Details

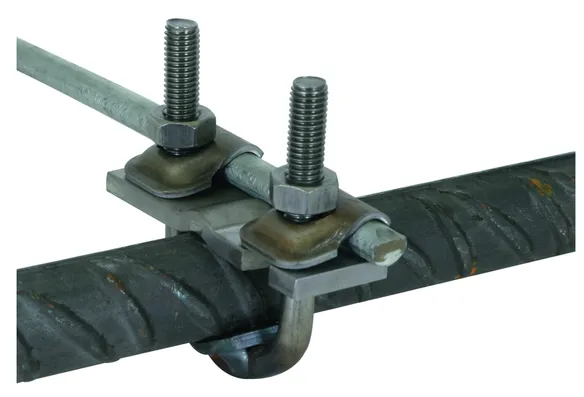

lorem ipsum — **Figur 3**: U-klemme art.-nr. 308 046

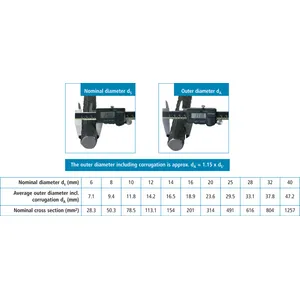

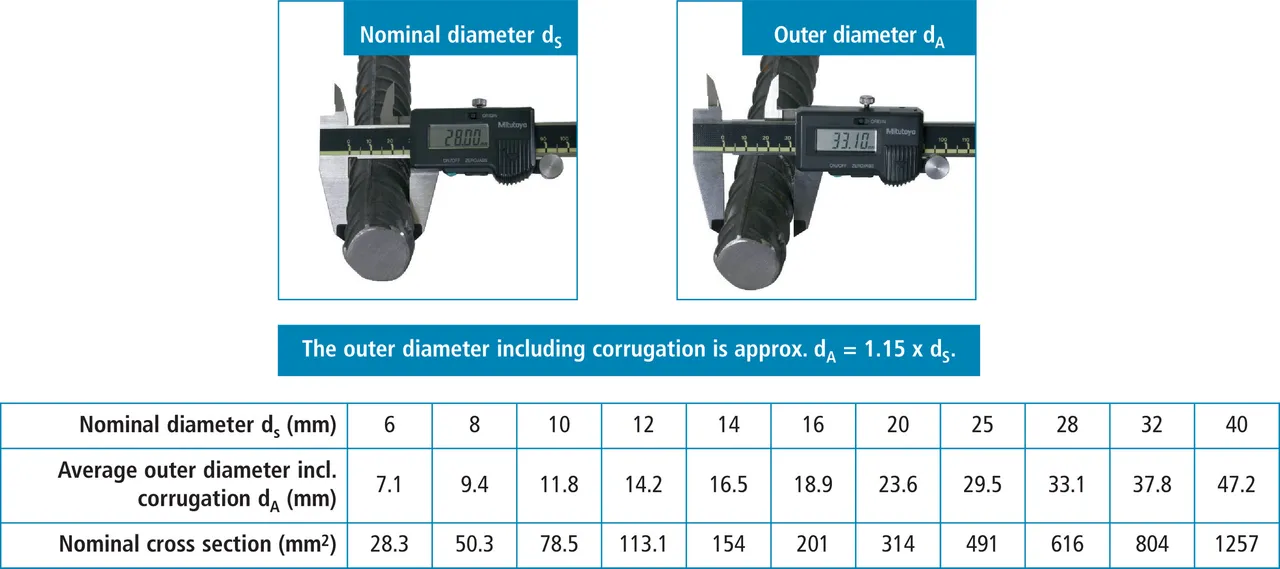

**Figur 1**: Diameter af armeringsstål.
Stål til armering af beton efter DIN EN 10080:2005.

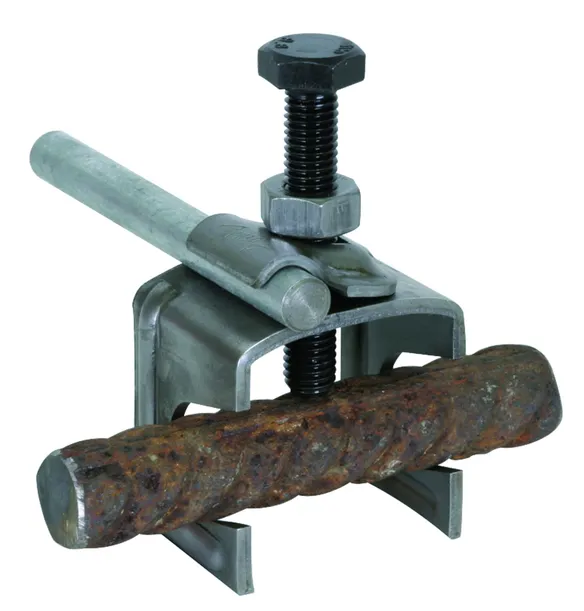

**Figur 5**: Forbindelsesklemme art.-nr. 308 035

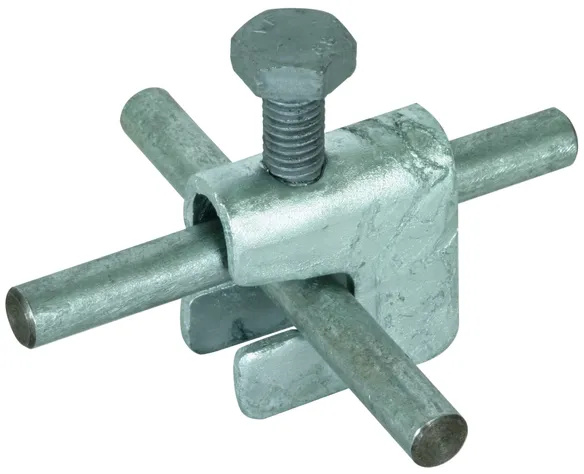

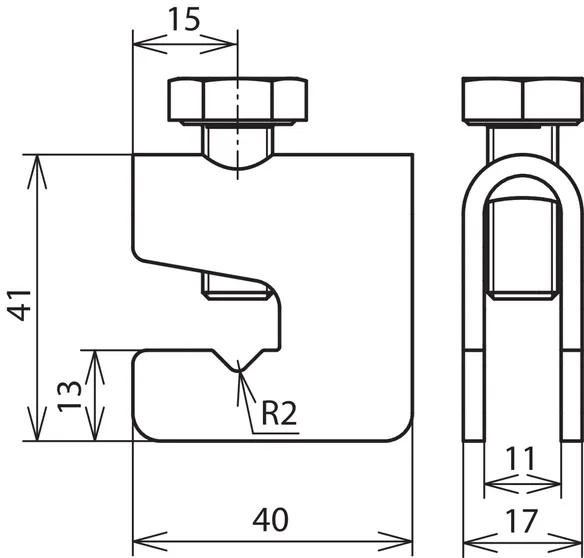

Til T-, kryds- og parallelforbindelse (rund leder)

1 produkt

artikelnr. 308025 VK A UNI ST

GTIN 4013364035881, CCT (EU): 85359000, Bruttovægt: 102.00 g, VPE: 50.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

CAD filer

Materiale: St/tZn
Klemmeområde (rund / rund): (+) 6-10 / 6-10 mm
Klemmeområde (rund / flad): (+) 6-10 / 30 mm
Klemmeområde (flad / flad): (II) 30 / 30 mm
Standard: EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC): 9 kA

fabrikat: DEHN
Type: VK A UNI ST
artikelnr.: 308025
eller tilsvarende

Certificater

Teksniske data

Materiale	St/tZn
Klemmeområde (rund / rund)	(+) 6-10 / 6-10 mm
Klemmeområde (rund / flad)	(+) 6-10 / 30 mm
Klemmeområde (flad / flad)	(II) 30 / 30 mm
Skrue	di M10 x 25 mm
Standard	EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	9 kA

Materiale	St/tZn
Klemmeområde (rund / rund)	(+) 6-10 / 6-10 mm
Klemmeområde (rund / flad)	(+) 6-10 / 30 mm
Klemmeområde (flad / flad)	(II) 30 / 30 mm
Skrue	di M10 x 25 mm
Materiale (skrue)	St/tZn
Standard	EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	9 kA

Produkt 308025 blev tilføjet til notesblok.

Gå til notesblok

Produkt 308025 blev lagt I kurven.

Gå til webshoppen

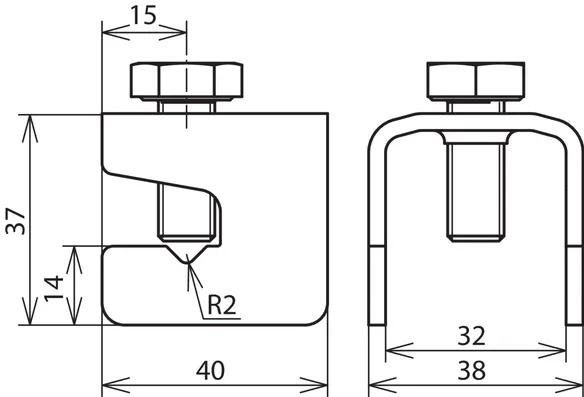

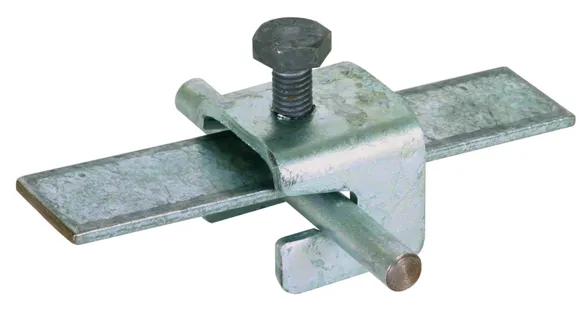

Til T-, kryds- og parallelforbindelse (flad leder)

1 produkt

artikelnr. 308026 VK 6.10 FL30 FL30 BSB STTZN

GTIN 4013364035874, CCT (EU): 85359000, Bruttovægt: 111.00 g, VPE: 25.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

CAD filer

Materiale: St/tZn
Klemmeområde (rund / flad): (+) 6-10 / 30 mm
Klemmeområde (flad / flad): (+ / II) 30 / 30 mm
Standard: EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC): 13 kA

fabrikat: DEHN
Type: VK 6.10 FL30 FL30 BSB STTZN
artikelnr.: 308026
eller tilsvarende

Certificater

Teksniske data

Materiale	St/tZn
Klemmeområde (rund / flad)	(+) 6-10 / 30 mm
Klemmeområde (flad / flad)	(+ / II) 30 / 30 mm
Skrue	di M10 x 25 mm
Standard	EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	13 kA
^*) Se den præcise tildeling på testcertifikatet.

Materiale	St/tZn
Klemmeområde (rund / flad)	(+) 6-10 / 30 mm
Klemmeområde (flad / flad)	(+ / II) 30 / 30 mm
Skrue	di M10 x 25 mm
Materiale (skrue)	St/tZn
Lynstrømsbæreevne (10/350 µs)	& ^*)
Standard	EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	13 kA
^*) Se den præcise tildeling på testcertifikatet.

Produkt 308026 blev tilføjet til notesblok.

Gå til notesblok

Produkt 308026 blev lagt I kurven.

Gå til webshoppen

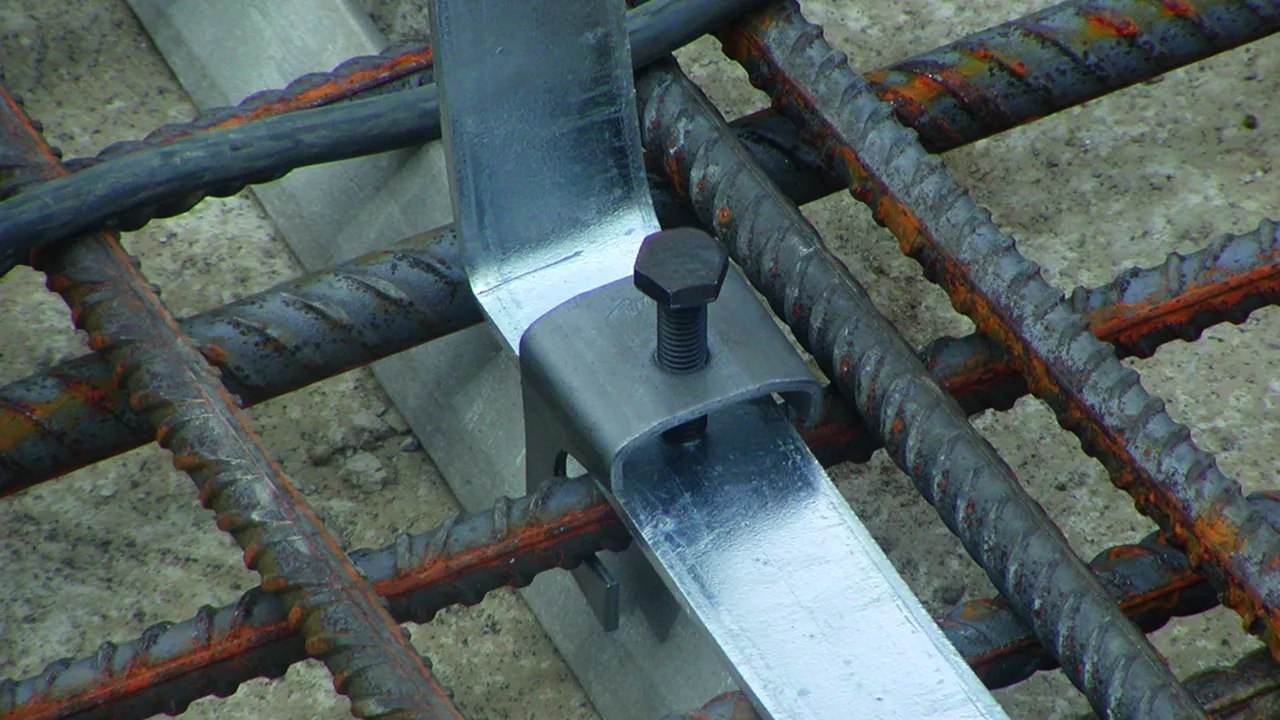

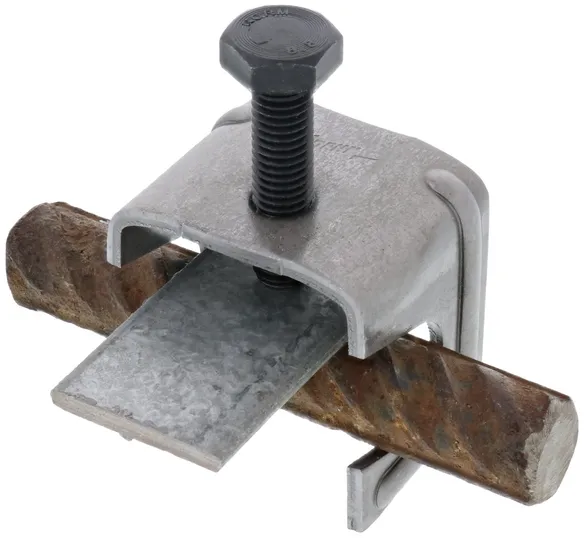

Til T- og krydsforbindelse

Bemærk: tilspændingsmoment ≥ 10 Nm.

1 produkt

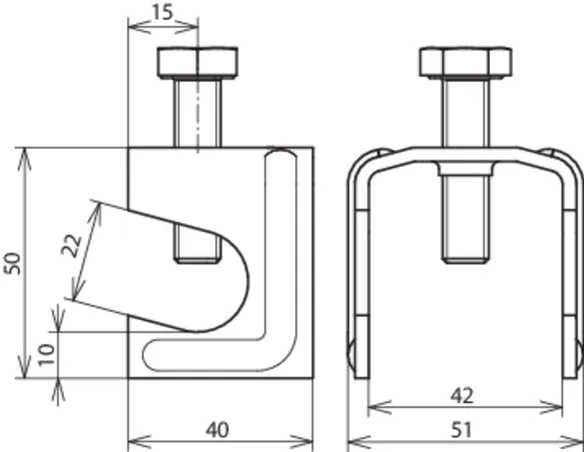

artikelnr. 308030 VK A R22 F40 STBL

GTIN 4013364030749, CCT (EU): 85359000, Bruttovægt: 130.00 g, VPE: 50.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

Materiale: St/blank
Klemmeområde (rund / flad): (+) 6-22 / 30-40 mm
Standard: EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC): 1,0 kA

fabrikat: DEHN
Type: VK A R22 F40 STBL
artikelnr.: 308030
eller tilsvarende

Certificater

Teksniske data

Materiale	St/blank
Klemmeområde (rund / flad)	(+) 6-22 / 30-40 mm
Skrue	di M10 x 40 mm
Standard	EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	1,0 kA
*⁾ Se den præcise tildeling på testcertifikatet.

Produkt 308030 blev tilføjet til notesblok.

Gå til notesblok

Produkt 308030 blev lagt I kurven.

Gå til webshoppen

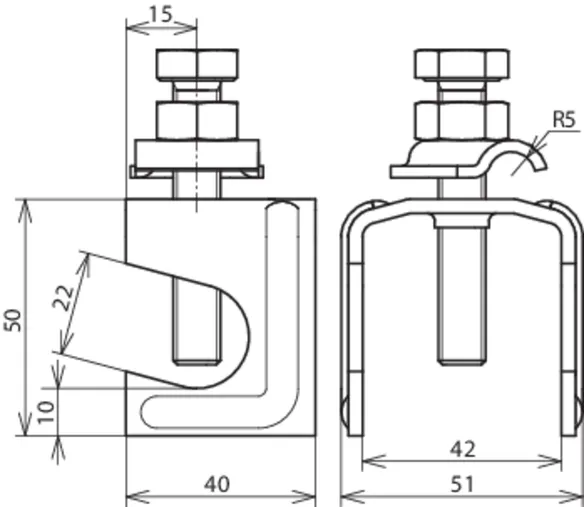

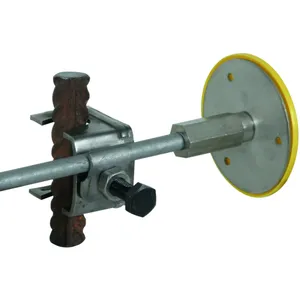

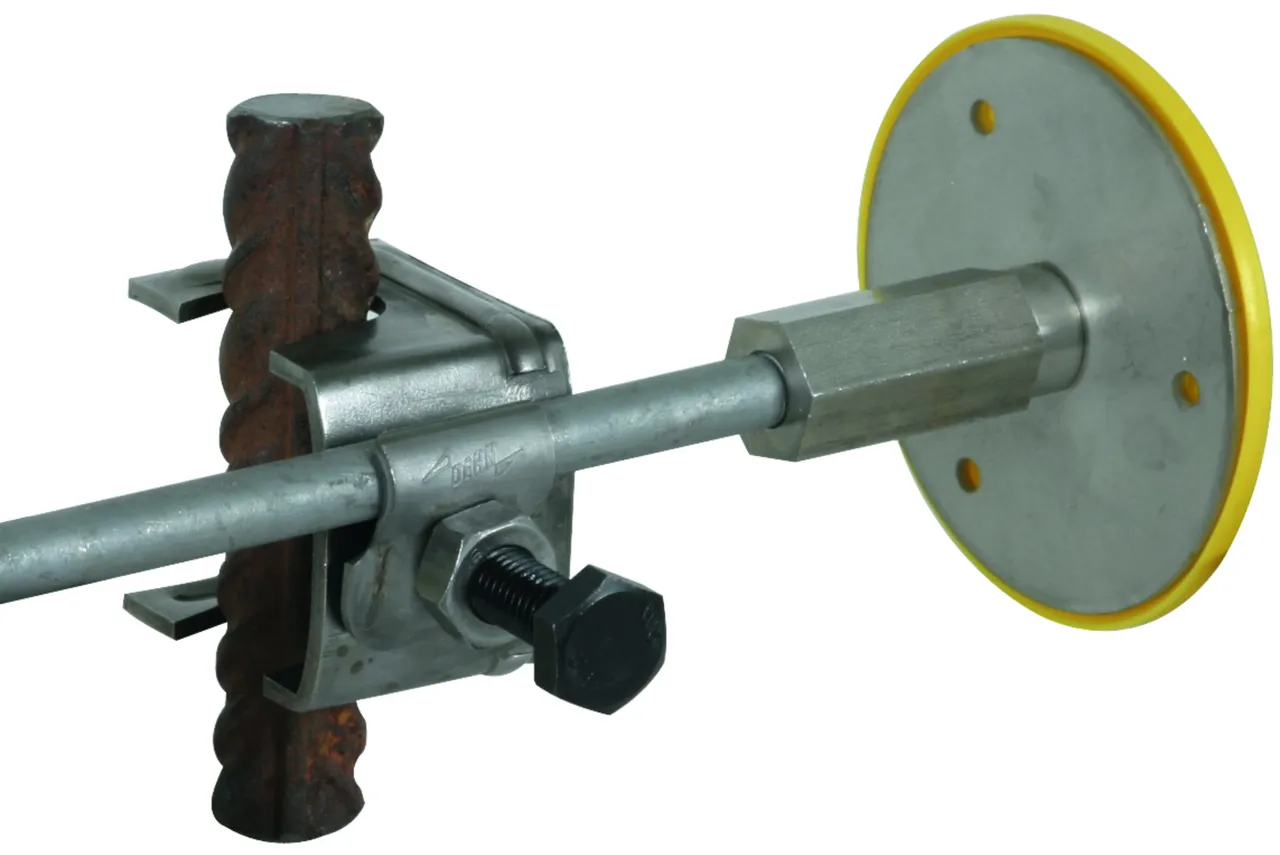

Til T-, kryds- og parallelforbindelse med klemmeramme

Til fleksibel tilslutning af runde ledere eller til jordingspunkter med samtidig fastgørelse i forskallingen.

1 produkt

artikelnr. 308035 VK 6.22 FL40 KB6.10 BSB STBL

GTIN 4013364123472, CCT (EU): 85359000, Bruttovægt: 169.60 g, VPE: 25.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

CAD filer

Materiale: St/blank
Klemmeområde (rund / rund): (+/II) 6-22 / 6-10 mm
Klemmeområde (rund / flad): (+) 6-22 / 40 mm
Standard: EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC): 1,0 kA

fabrikat: DEHN
Type: VK 6.22 FL40 KB6.10 BSB STBL
artikelnr.: 308035
eller tilsvarende

Certificater

Teksniske data

Materiale	St/blank
Klemmeområde (rund / rund)	(+/II) 6-22 / 6-10 mm
Klemmeområde (rund / flad)	(+) 6-22 / 40 mm
Skrue	di M10 x 60 mm
Standard	EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	1,0 kA
^*) Se den præcise tildeling på testcertifikatet.

Materiale	St/blank
Klemmeområde (rund / rund)	(+/II) 6-22 / 6-10 mm
Klemmeområde (rund / flad)	(+) 6-22 / 40 mm
Skrue	di M10 x 60 mm
Materiale (skrue)	St/blank
Lynstrømsbæreevne (10/350 µs)	& ^*)
Standard	EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	1,0 kA
^*) Se den præcise tildeling på testcertifikatet.

Produkt 308035 blev tilføjet til notesblok.

Gå til notesblok

Produkt 308035 blev lagt I kurven.

Gå til webshoppen

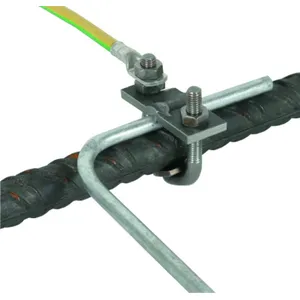

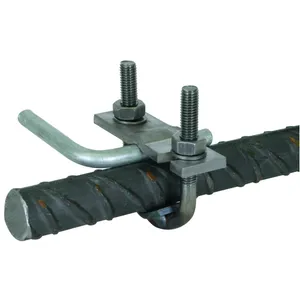

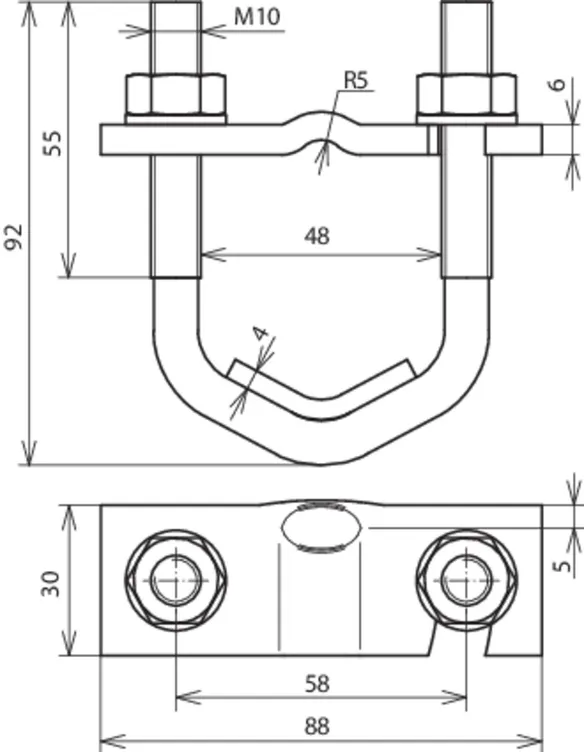

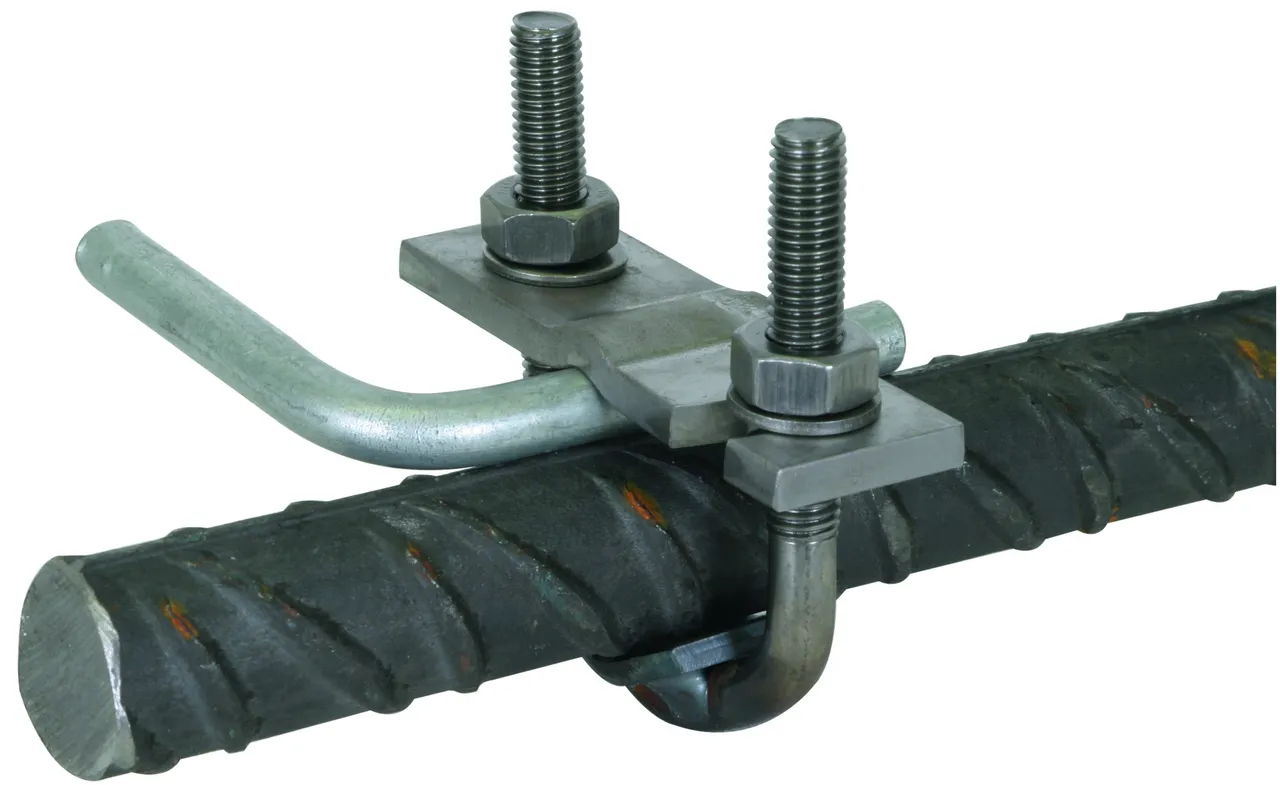

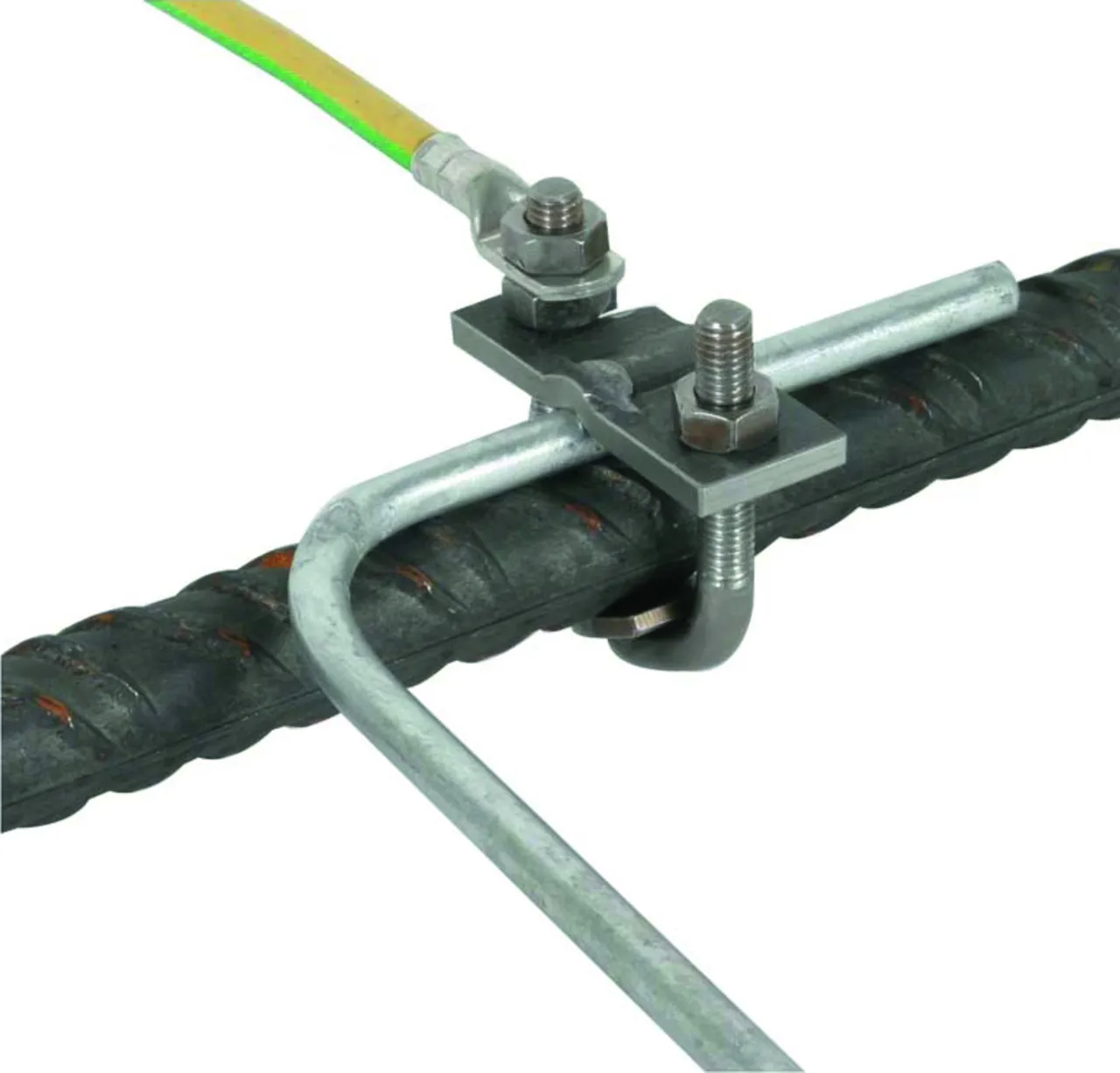

U-klemme til større diameter

1 produkt

artikelnr. 308045 BVK 16.48 6.10 FL40 BSB STBL

GTIN 4013364124455, CCT (EU): 85359000, Bruttovægt: 266.50 g, VPE: 25.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

CAD filer

Materiale: St/blank
Klemmeområde (rund / rund): (II) 16-48 / 6-10 mm
Klemmeområde (rund / flad): (II) 16-48 / 30-40 mm
Standard: EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC): 16 kA

fabrikat: DEHN
Type: BVK 16.48 6.10 FL40 BSB STBL
artikelnr.: 308045
eller tilsvarende

Certificater

Teksniske data

Materiale	St/blank
Klemmeområde (rund / rund)	(II) 16-48 / 6-10 mm
Klemmeområde (rund / flad)	(II) 16-48 / 30-40 mm
Skrue	U-skrue M10 x 48 mm
Standard	EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	16 kA
^*) Se den præcise tildeling på testcertifikatet.

Materiale	St/blank
Klemmeområde (rund / rund)	(II) 16-48 / 6-10 mm
Klemmeområde (rund / flad)	(II) 16-48 / 30-40 mm
Skrue	U-skrue M10 x 48 mm
Materiale (skrue)	St/blank
Lynstrømsbæreevne (10/350 µs)	& ^*)
Standard	EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	16 kA
^*) Se den præcise tildeling på testcertifikatet.

Produkt 308045 blev tilføjet til notesblok.

Gå til notesblok

Produkt 308045 blev lagt I kurven.

Gå til webshoppen

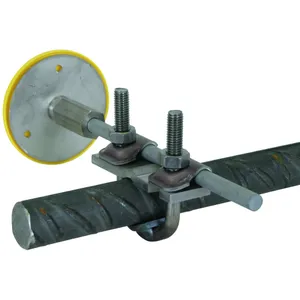

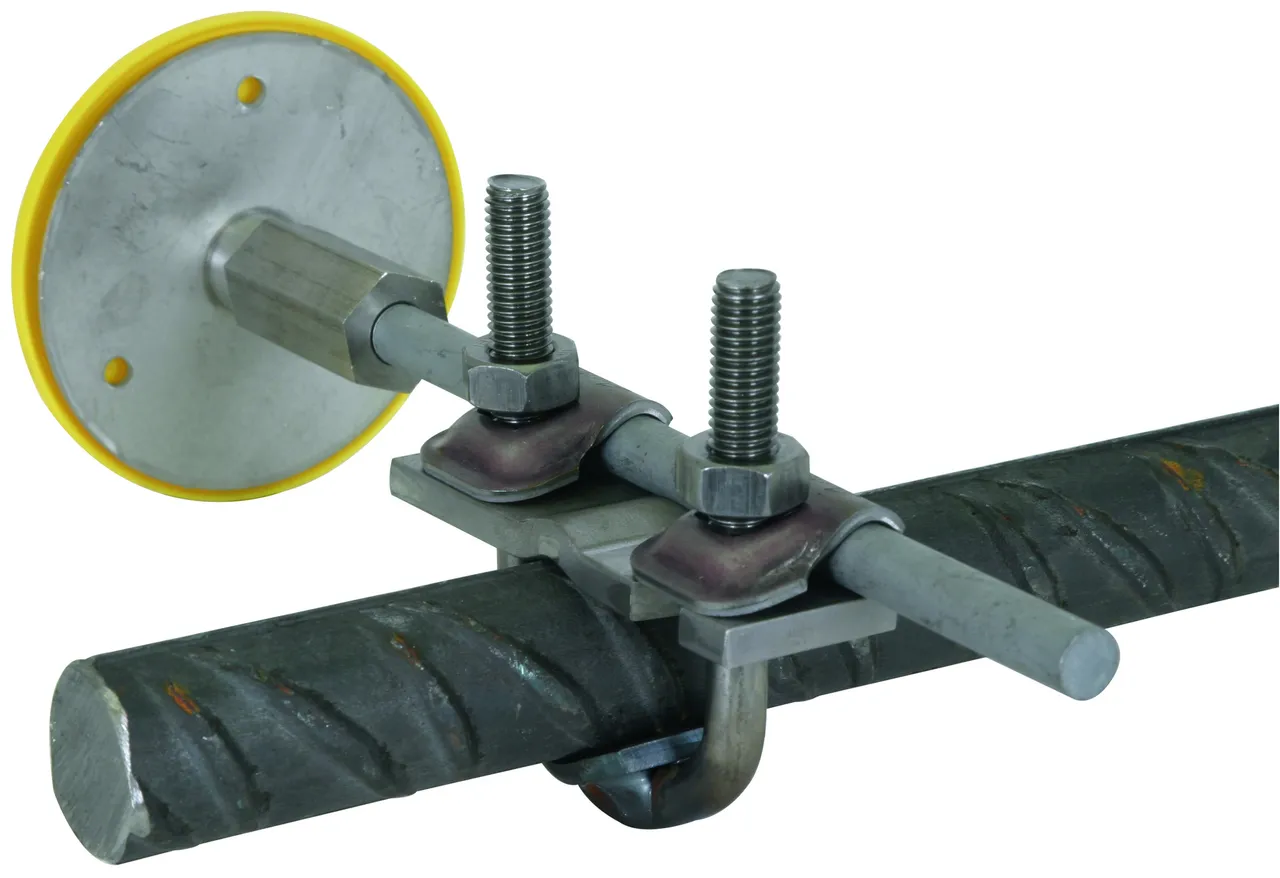

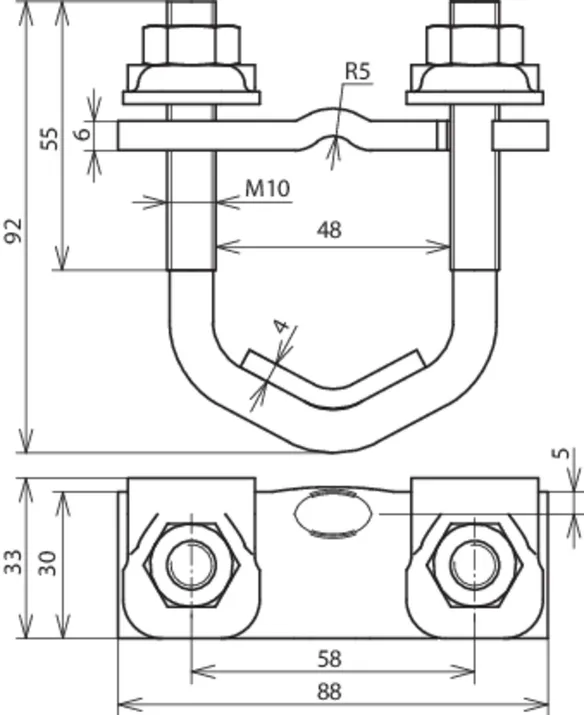

U-klemme til større diameter med yderligere to klemmerammer

Til krydsforbindelse af runde ledere (6-10 mm) eller til fastgørelse og samtidig forbindelse af jordingspunkter.

1 produkt

artikelnr. 308046 BVK 16.48 FL40 KB6.10 BSB STBL

GTIN 4013364124462, CCT (EU): 85359000, Bruttovægt: 292.40 g, VPE: 25.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

CAD filer

Materiale: St/blank
Klemmeområde (rund / rund): (+/II) 16-48 / 6-10 mm
Klemmeområde (rund / flad): (II) 16-48 / 30-40 mm
Standard: EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC): 9,9 kA

fabrikat: DEHN
Type: BVK 16.48 FL40 KB6.10 BSB STBL
artikelnr.: 308046
eller tilsvarende

Certificater

Teksniske data

Materiale	St/blank
Klemmeområde (rund / rund)	(+/II) 16-48 / 6-10 mm
Klemmeområde (rund / flad)	(II) 16-48 / 30-40 mm
Skrue	U-skrue M10 x 48 mm
Standard	EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	9,9 kA
^*) Se den præcise tildeling på testcertifikatet.

Materiale	St/blank
Klemmeområde (rund / rund)	(+/II) 16-48 / 6-10 mm
Klemmeområde (rund / flad)	(II) 16-48 / 30-40 mm
Skrue	U-skrue M10 x 48 mm
Materiale (skrue)	St/blank
Lynstrømsbæreevne (10/350 µs)	& ^*)
Standard	EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	9,9 kA
^*) Se den præcise tildeling på testcertifikatet.

Produkt 308046 blev tilføjet til notesblok.

Gå til notesblok

Produkt 308046 blev lagt I kurven.

Gå til webshoppen

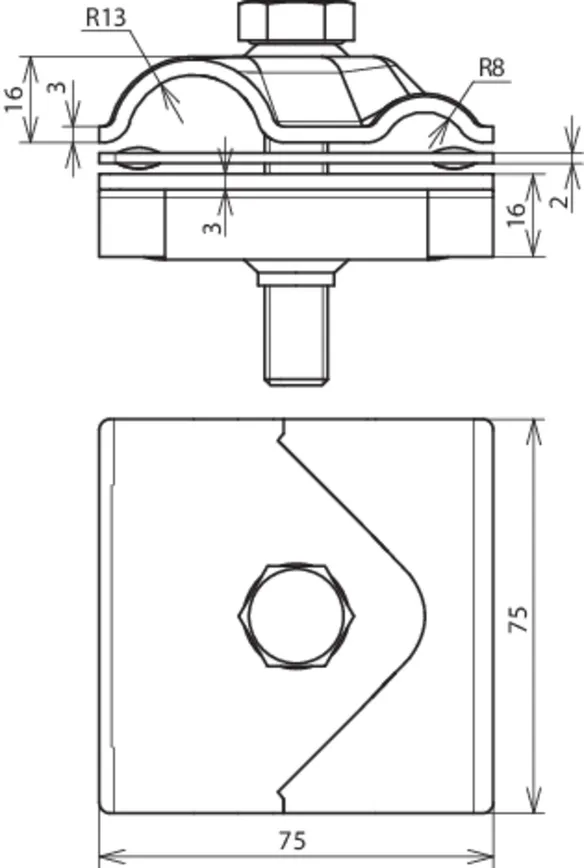

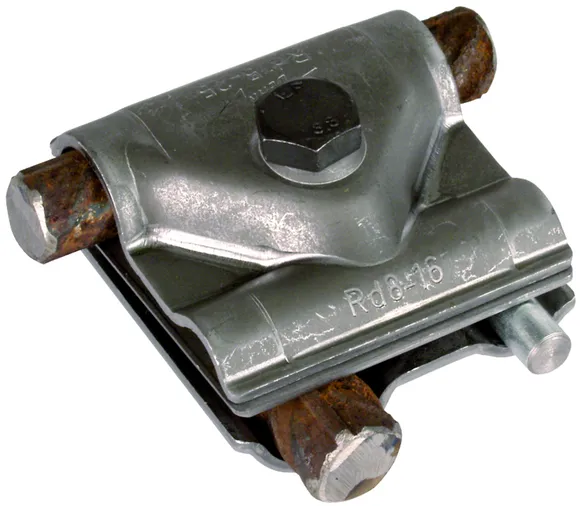

MAXI-MV-klemme

Til T-, kryds- og parallelforbindelse.

1 produkt

artikelnr. 308040 MAMVK 8.16 15.25 STBL

GTIN 4013364055902, CCT (EU): 85359000, Bruttovægt: 462.30 g, VPE: 20.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

CAD filer

Materiale: St/blank
Klemmeområde (rund / rund): (+/II) 8-16 / 15-25 mm
Standard: EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC): 10,2 kA

fabrikat: DEHN
Type: MAMVK 8.16 15.25 STBL
artikelnr.: 308040
eller tilsvarende

Certificater

Teksniske data

Materiale	St/blank
Klemmeområde (rund / rund)	(+/II) 8-16 / 15-25 mm
Skrue	di M12 x 65 mm
Standard	EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	10,2 kA
Godkendelse	UL 467
*) For nøjagtig klassificering se prøvecertifikat.

Materiale	St/blank
Klemmeområde (rund / rund)	(+/II) 8-16 / 15-25 mm
Skrue	di M12 x 65 mm
Materiale (skrue)	St/blank
Lynstrømsbæreevne (10/350 µs)	= *⁾
Standard	EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	10,2 kA
Godkendelse	UL 467
*) For nøjagtig klassificering se prøvecertifikat.

Produkt 308040 blev tilføjet til notesblok.

Gå til notesblok

Produkt 308040 blev lagt I kurven.

Gå til webshoppen

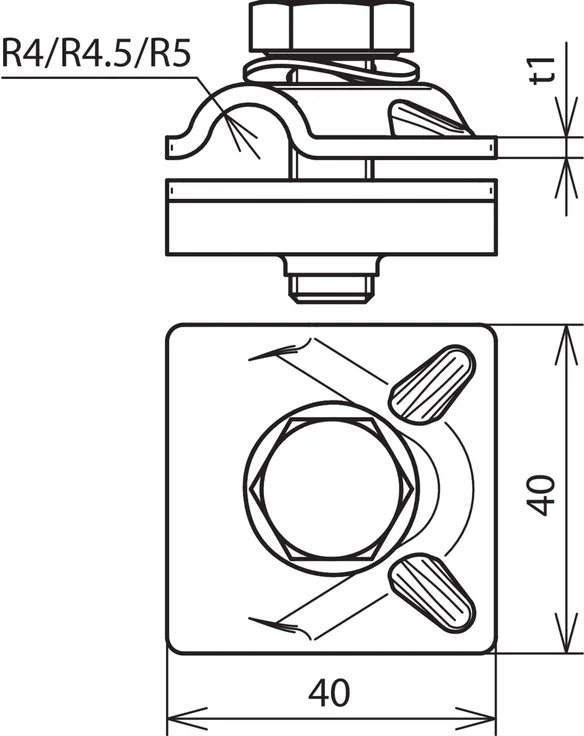

MV-klemme med sekskantskrue

Gevind i underdelen.

3 produkter

artikelnr. 390053 MVK 8.10 SKM10X35 STBL

GTIN 4013364095984, CCT (EU): 85359000, Bruttovægt: 98.00 g, VPE: 50.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

Materiale: St/blank
Klemmeområde (rund): 8-10(12) mm
Standard: EN 62561-1

fabrikat: DEHN
Type: MVK 8.10 SKM10X35 STBL
artikelnr.: 390053
eller tilsvarende

Teksniske data

Materiale	St/blank
Klemmeområde (rund)	8-10(12) mm
Skrue	di M10 x 35 mm
Standard	EN 62561-1
*) For nøjagtig klassificering se prøvecertifikat.

Produkt 390053 blev tilføjet til notesblok.

Gå til notesblok

Produkt 390053 blev lagt I kurven.

Gå til webshoppen

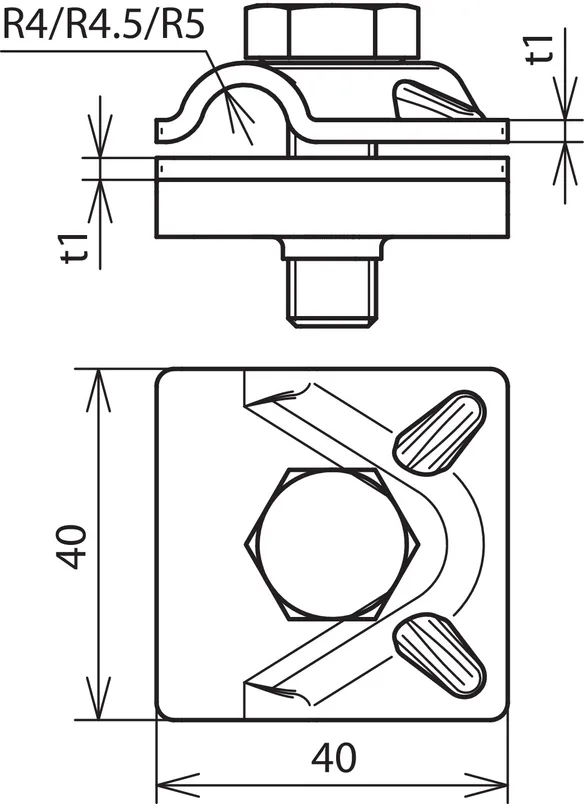

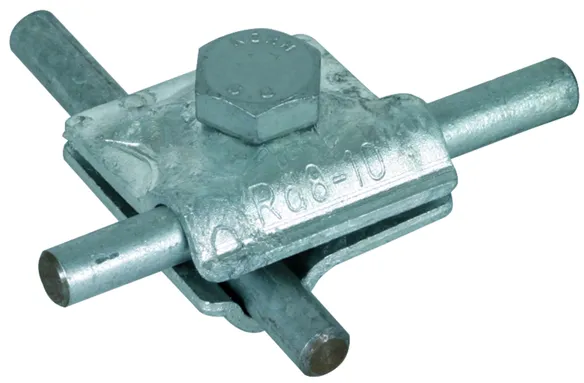

artikelnr. 390050 MVK 8.10 SKM10X30 STTZN

GTIN 4013364095991, CCT (EU): 85359000, Bruttovægt: 101.00 g, VPE: 50.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

CAD filer

Materiale: St/tZn
Klemmeområde (rund): 8-10 mm
Standard: EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC): 5,5 kA

fabrikat: DEHN
Type: MVK 8.10 SKM10X30 STTZN
artikelnr.: 390050
eller tilsvarende

Certificater

Teksniske data

Materiale	St/tZn
Klemmeområde (rund)	8-10 mm
Skrue	di M10 x 30 mm
Standard	EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	5,5 kA
*) For nøjagtig klassificering se prøvecertifikat.

Materiale	St/tZn
Klemmeområde (rund)	8-10 mm
Materialetykkelse (t1 / t2)	2,5 mm
Skrue	di M10 x 30 mm
Materiale (skrue)	St/tZn
Lynstrømsbæreevne (10/350 µs)	= / & *⁾
Standard	EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	5,5 kA
*) For nøjagtig klassificering se prøvecertifikat.

Produkt 390050 blev tilføjet til notesblok.

Gå til notesblok

Produkt 390050 blev lagt I kurven.

Gå til webshoppen

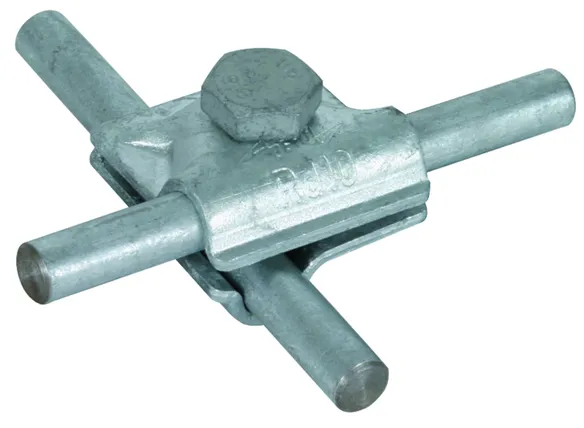

artikelnr. 391050 MVK 10 SKM10X35 STTZN

GTIN 4013364087064, CCT (EU): 85359000, Bruttovægt: 103.00 g, VPE: 50.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

CAD filer

Materiale: St/tZn
Klemmeområde (rund): 10 mm
Standard: EN 62561-1

fabrikat: DEHN
Type: MVK 10 SKM10X35 STTZN
artikelnr.: 391050
eller tilsvarende

Certificater

Teksniske data

Materiale	St/tZn
Klemmeområde (rund)	10 mm
Skrue	di M10 x 35 mm
Standard	EN 62561-1
*) For nøjagtig klassificering se prøvecertifikat.

Produkt 391050 blev tilføjet til notesblok.

Gå til notesblok

Produkt 391050 blev lagt I kurven.

Gå til webshoppen

MV-klemme med sekskantskrue og fjederskive

Gevind i underdelen.

1 produkt

artikelnr. 390550 MVK 8.10 SKM10X30 FSC STTZN

GTIN 4013364096042, CCT (EU): 85359000, Bruttovægt: 103.00 g, VPE: 50.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

CAD filer

Materiale: St/tZn
Klemmeområde (rund): 8-10 mm
Standard: EN 62561-1

fabrikat: DEHN
Type: MVK 8.10 SKM10X30 FSC STTZN
artikelnr.: 390550
eller tilsvarende

Certificater

Teksniske data

Materiale	St/tZn
Klemmeområde (rund)	8-10 mm
Skrue	di M10 x 30 mm
Standard	EN 62561-1
*) For nøjagtig klassificering se prøvecertifikat.

Produkt 390550 blev tilføjet til notesblok.

Gå til notesblok

Produkt 390550 blev lagt I kurven.

Gå til webshoppen

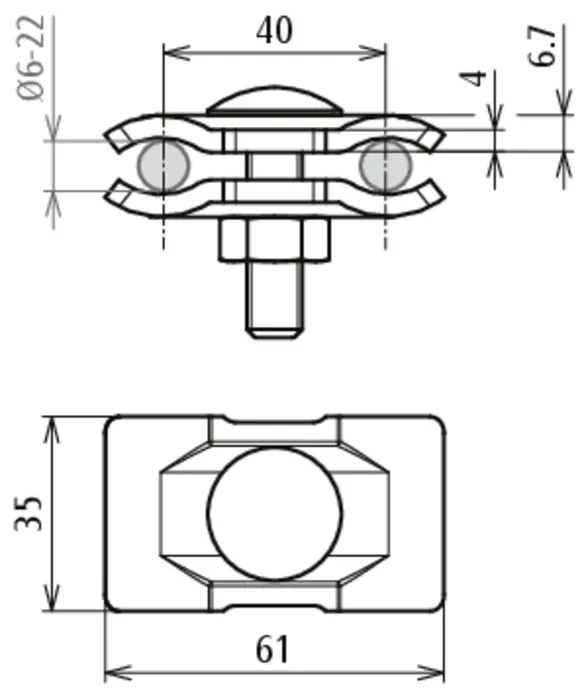

Parallelforbinder med rundhovedet skrue

2 produkter

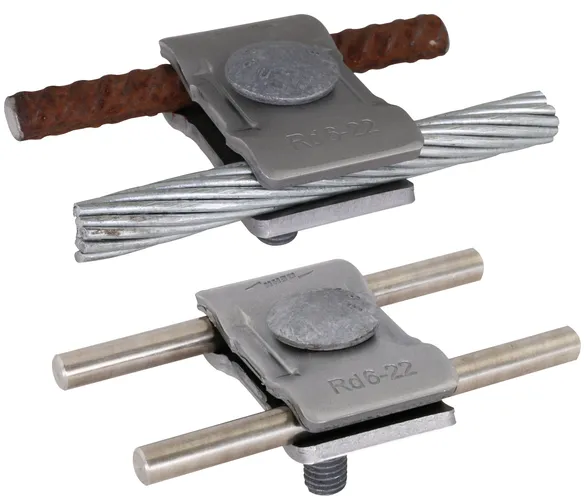

artikelnr. 306121 PV 6.22 FRM10X40 STBLANK

GTIN 4013364284920, CCT (EU): 85359000, Bruttovægt: 163.16 g, VPE: 50.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

CAD filer

Parallelforbinder med en skrue St/blank
Parallelforbinder til parallel forbindelse af to ledere
Materiale: St/blank
Klemmeområde (rund / rund): 6-22 / 6-22 mm
Standard: EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC): 6,1 kA

fabrikat: DEHN
Type: PV 6.22 FRM10X40 STBLANK
artikelnr.: 306121
eller tilsvarende

Certificater

Teksniske data

Materiale	St/blank
Klemmeområde (rund / rund)	6-22 / 6-22 mm
Skrue	e M10 x 40 mm
Standard	EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	6,1 kA

Produkt 306121 blev tilføjet til notesblok.

Gå til notesblok

Produkt 306121 blev lagt I kurven.

Gå til webshoppen

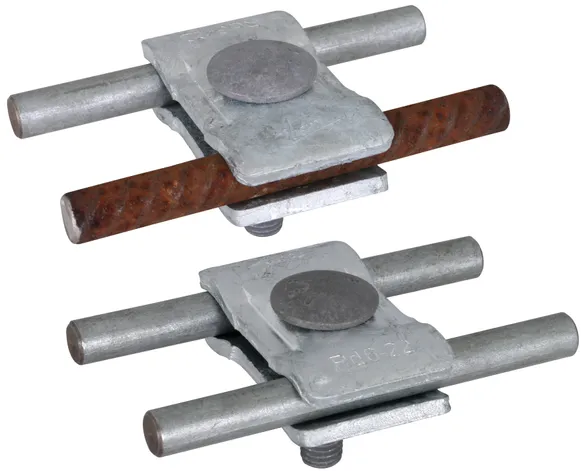

artikelnr. 306122 PV 6.22 FRM10X40 STTZN

GTIN 4013364284937, CCT (EU): 85359000, Bruttovægt: 167.12 g, VPE: 50.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

CAD filer

Parallelforbinder med en skrue St/Zn
Parallelforbinder til parallel forbindelse af to ledere
Materiale: St/tZn
Klemmeområde (rund / rund): 6-22 / 6-22 mm
Standard: EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC): 6,1 kA

fabrikat: DEHN
Type: PV 6.22 FRM10X40 STTZN
artikelnr.: 306122
eller tilsvarende

Certificater

Teksniske data

Materiale	St/tZn
Klemmeområde (rund / rund)	6-22 / 6-22 mm
Skrue	e M10 x 40 mm
Standard	EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	6,1 kA

Produkt 306122 blev tilføjet til notesblok.

Gå til notesblok

Produkt 306122 blev lagt I kurven.

Gå til webshoppen

Forbindelsesklemmer til bygningsarmering

Details

Til T-, kryds- og parallelforbindelse (rund leder)

artikelnr. 308025 VK A UNI ST

Du er ikke autoriseret til at downloade 308025.stp

Du er ikke autoriseret til at downloade 308025.igs

Du er ikke autoriseret til at downloade 308025.jt

Du er ikke autoriseret til at downloade 308025.dwg

Du er ikke autoriseret til at downloade 308025m_D.dxf

Produkt 308025 blev tilføjet til notesblok.

Produkt 308025 blev lagt I kurven.

Til T-, kryds- og parallelforbindelse (flad leder)

artikelnr. 308026 VK 6.10 FL30 FL30 BSB STTZN

Du er ikke autoriseret til at downloade 308026.stp

Du er ikke autoriseret til at downloade 308026.igs

Du er ikke autoriseret til at downloade 308026.jt

Du er ikke autoriseret til at downloade 308026.dwg

Du er ikke autoriseret til at downloade 308026m_D.dxf

Produkt 308026 blev tilføjet til notesblok.

Produkt 308026 blev lagt I kurven.

Til T- og krydsforbindelse

artikelnr. 308030 VK A R22 F40 STBL

Du er ikke autoriseret til at downloade 308030.stp

Du er ikke autoriseret til at downloade 308030.igs

Du er ikke autoriseret til at downloade 308030.jt

Du er ikke autoriseret til at downloade 308030.dwg

Produkt 308030 blev tilføjet til notesblok.

Produkt 308030 blev lagt I kurven.

Til T-, kryds- og parallelforbindelse med klemmeramme

artikelnr. 308035 VK 6.22 FL40 KB6.10 BSB STBL

Du er ikke autoriseret til at downloade 308035.stp

Du er ikke autoriseret til at downloade 308035.igs

Du er ikke autoriseret til at downloade 308035.jt

Du er ikke autoriseret til at downloade 308035.dwg

Du er ikke autoriseret til at downloade 308035m_D.dxf

Produkt 308035 blev tilføjet til notesblok.

Produkt 308035 blev lagt I kurven.

U-klemme til større diameter

artikelnr. 308045 BVK 16.48 6.10 FL40 BSB STBL

Du er ikke autoriseret til at downloade 308045.stp

Du er ikke autoriseret til at downloade 308045.igs

Du er ikke autoriseret til at downloade 308045.jt

Du er ikke autoriseret til at downloade 308045.dwg

Du er ikke autoriseret til at downloade 308045m_D.dxf

Produkt 308045 blev tilføjet til notesblok.

Produkt 308045 blev lagt I kurven.

U-klemme til større diameter med yderligere to klemmerammer

artikelnr. 308046 BVK 16.48 FL40 KB6.10 BSB STBL

Du er ikke autoriseret til at downloade 308046.stp

Du er ikke autoriseret til at downloade 308046.igs

Du er ikke autoriseret til at downloade 308046.jt

Du er ikke autoriseret til at downloade 308046.dwg

Du er ikke autoriseret til at downloade 308046m_D.dxf

Produkt 308046 blev tilføjet til notesblok.

Produkt 308046 blev lagt I kurven.

MAXI-MV-klemme

artikelnr. 308040 MAMVK 8.16 15.25 STBL

Du er ikke autoriseret til at downloade 308041.stp

Du er ikke autoriseret til at downloade 308041.igs

Du er ikke autoriseret til at downloade 308041.jt

Du er ikke autoriseret til at downloade 308041.dwg

Du er ikke autoriseret til at downloade 308040m_D.dxf

Produkt 308040 blev tilføjet til notesblok.

Produkt 308040 blev lagt I kurven.

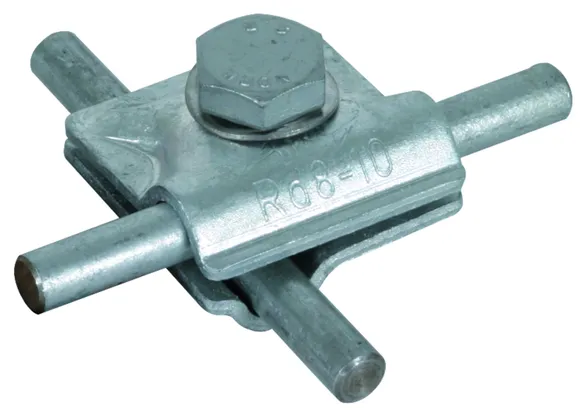

MV-klemme med sekskantskrue

artikelnr. 390053 MVK 8.10 SKM10X35 STBL

Produkt 390053 blev tilføjet til notesblok.

Produkt 390053 blev lagt I kurven.

artikelnr. 390050 MVK 8.10 SKM10X30 STTZN

Du er ikke autoriseret til at downloade 390050.stp

Du er ikke autoriseret til at downloade 390050.igs

Du er ikke autoriseret til at downloade 390050.jt

Du er ikke autoriseret til at downloade 390050.dwg

Du er ikke autoriseret til at downloade 390050m_D.dxf

Produkt 390050 blev tilføjet til notesblok.

Produkt 390050 blev lagt I kurven.

artikelnr. 391050 MVK 10 SKM10X35 STTZN

Du er ikke autoriseret til at downloade 390050.stp

Du er ikke autoriseret til at downloade 390050.igs

Du er ikke autoriseret til at downloade 390050.jt
