Afladeudstyr

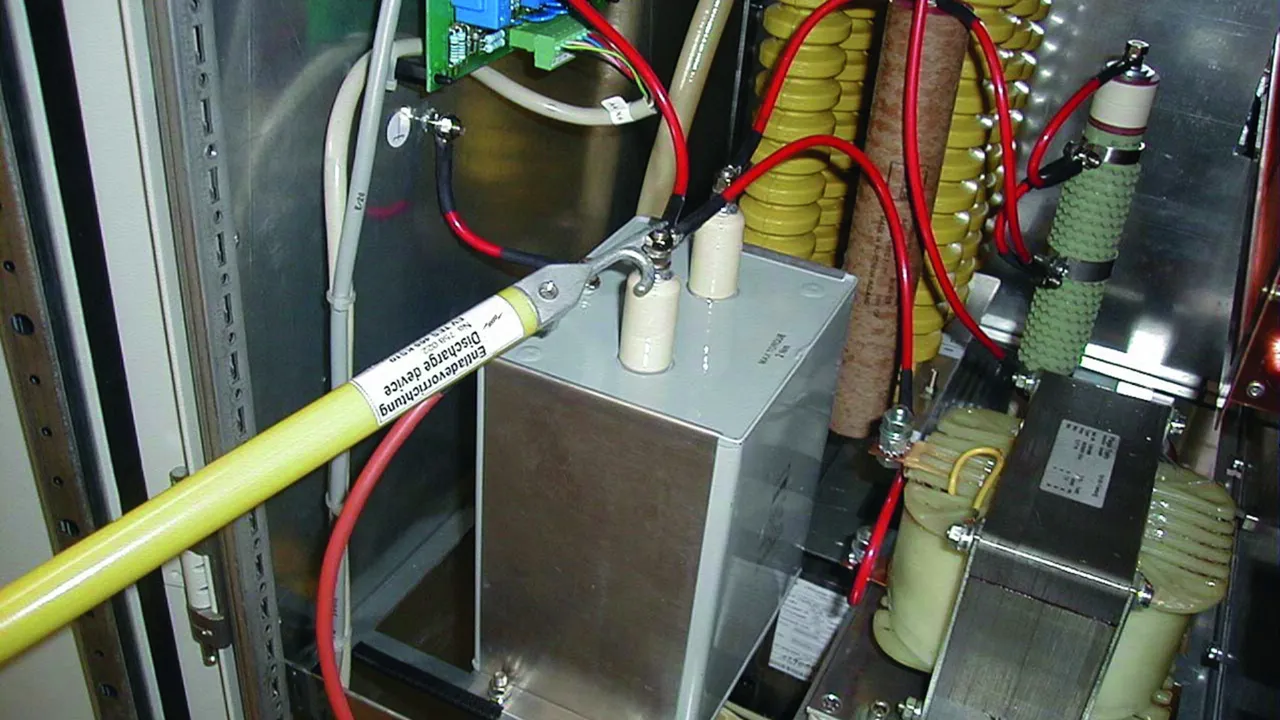

Til afledning af statiske ladninger
Forskellige tastespidser
Krogelektrode specielt til elektrofilteranlæg, til at gribe rund leder Ø12 ... 26,5 mm
Lederindføring i vandtæt kunststofkapsling med yderligere kinkbeskyttelse

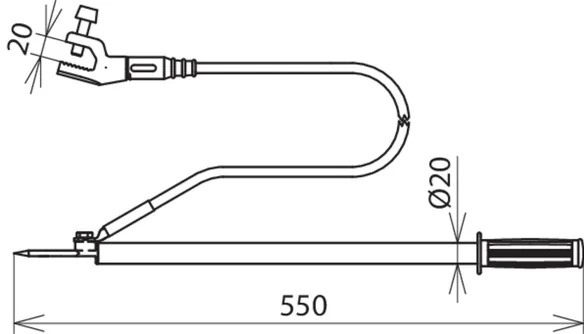

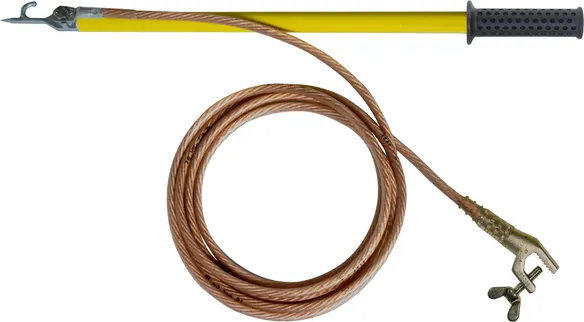

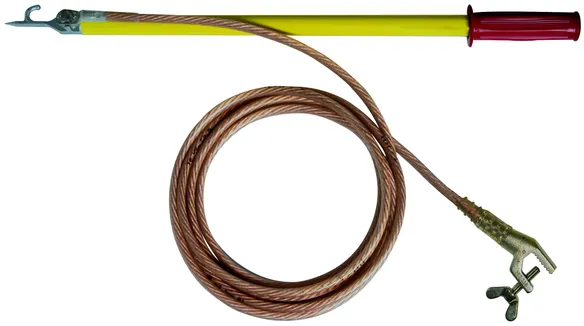

Afladestang med håndtag og jordingsklemme med vingeskrue

1 produkt

artikelnr. 758020 EV TES 465 EK

GTIN 4013364098992, CCT (EU): 85369095, Bruttovægt: 1.44 kg, VPE: 1.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

Teksniske data

Lederlængde	3500 mm
Ledertværsnit	16 mm²
Lederhylster	Transparent
Rørlængde	465 mm
Samlet længde (l_G )	550 mm
Klemmeområde	Op til 20 mm
Materiale (taste- og krogspids)	Zamak

Lederlængde	3500 mm
Ledertværsnit	16 mm²
Lederhylster	Transparent
Materiale (jordingsleder)	Cu , højfleksibel
Rørlængde	465 mm
Samlet længde (l_G )	550 mm
Klemmeområde	Op til 20 mm
Anvendelse	Må ikke anvendes i nedbør
Materiale (taste- og krogspids)	Zamak
Materiale (isolerrør)	Glasfiberforstærket polyesterrør

Produkt 758020 blev tilføjet til notesblok.

Gå til notesblok

Produkt 758020 blev lagt I kurven.

Gå til webshoppen

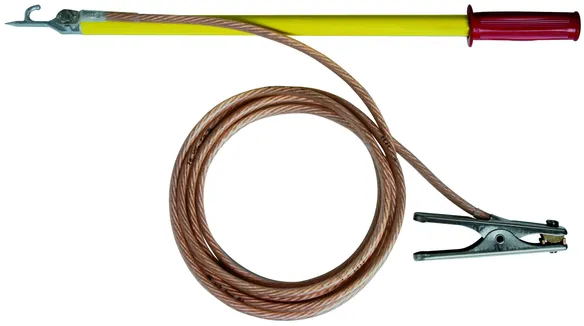

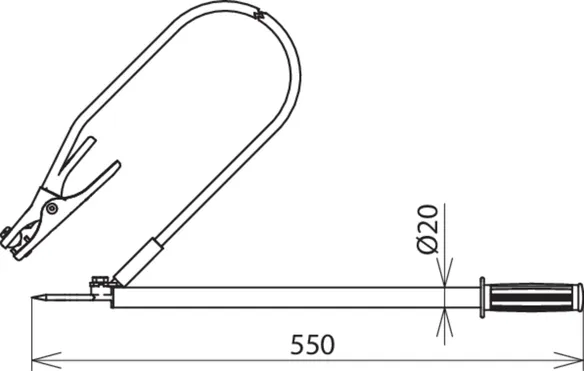

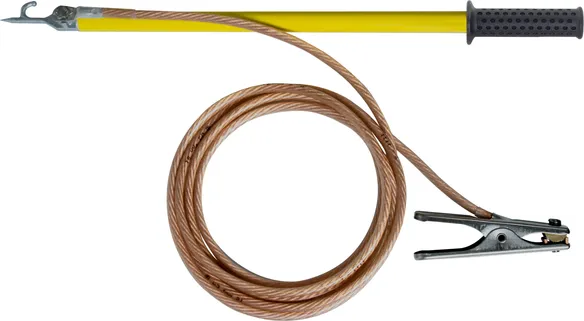

Afladestang med håndtag og jordingstang med fjeder

1 produkt

artikelnr. 758021 EV TES 465 EZ

GTIN 4013364099005, CCT (EU): 85369095, Bruttovægt: 1.20 kg, VPE: 1.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

Teksniske data

Lederlængde	3500 mm
Ledertværsnit	16 mm²
Lederhylster	Transparent
Rørlængde	465 mm
Samlet længde (l_G )	550 mm
Klemmeområde (rund / flad)	op til Ø16/op til 13 mm
Materiale (taste- og krogspids)	Zamak

Lederlængde	3500 mm
Ledertværsnit	16 mm²
Lederhylster	Transparent
Materiale (jordingsleder)	Cu , højfleksibel
Rørlængde	465 mm
Samlet længde (l_G )	550 mm
Klemmeområde (rund / flad)	op til Ø16/op til 13 mm
Anvendelse	Må ikke anvendes i nedbør
Materiale (taste- og krogspids)	Zamak
Materiale (isolerrør)	Glasfiberforstærket polyesterrør

Produkt 758021 blev tilføjet til notesblok.

Gå til notesblok

Produkt 758021 blev lagt I kurven.

Gå til webshoppen

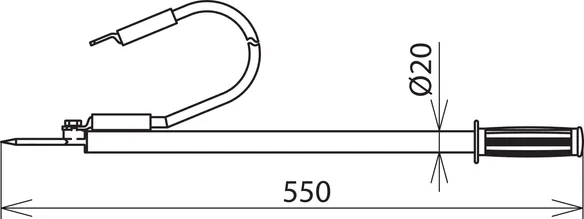

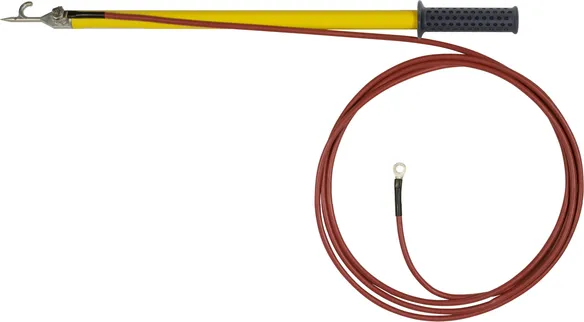

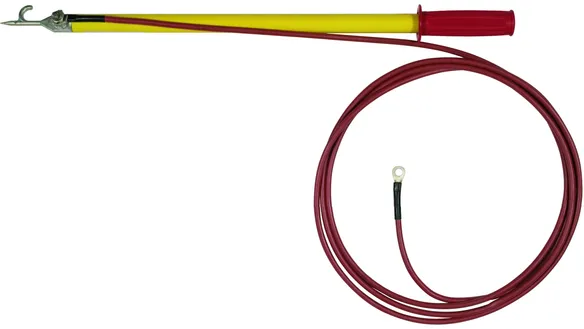

Afladestang med håndtag og kabelsko på jordsiden

Borehul Ø8,4mm og silikoneleder.

1 produkt

artikelnr. 758022 EV TES 465 KS10

GTIN 4013364099012, CCT (EU): 85369095, Bruttovægt: 750.00 g, VPE: 1.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

Teksniske data

Lederlængde	3500 mm
Ledertværsnit	10 mm²
Lederhylster	Rød silikoneleder
Rørlængde	465 mm
Samlet længde (l_G )	550 mm
Materiale (taste- og krogspids)	Zamak

Lederlængde	3500 mm
Ledertværsnit	10 mm²
Lederhylster	Rød silikoneleder
Materiale (jordingsleder)	Cu , højfleksibel
Rørlængde	465 mm
Samlet længde (l_G )	550 mm
Anvendelse	Må ikke anvendes i nedbør
Materiale (taste- og krogspids)	Zamak
Materiale (isolerrør)	Glasfiberforstærket polyesterrør

Produkt 758022 blev tilføjet til notesblok.

Gå til notesblok

Produkt 758022 blev lagt I kurven.

Gå til webshoppen

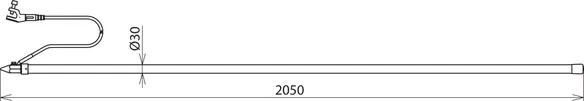

Afladestang med jordingsklemme og vingeskrue

1 produkt

artikelnr. 758001 EV TS 2000 EK

GTIN 4013364004030, CCT (EU): 85369095, Bruttovægt: 3.22 kg, VPE: 1.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

Teksniske data

Lederlængde	3500 mm
Ledertværsnit	16 mm²
Lederhylster	Transparent
Rørlængde	2000 mm
Samlet længde (l_G )	2050 mm
Klemmeområde	Op til 20 mm
Materiale (tastespids)	Cu-legering/gal Sn

Lederlængde	3500 mm
Ledertværsnit	16 mm²
Lederhylster	Transparent
Materiale (jordingsleder)	Cu , højfleksibel
Rørlængde	2000 mm
Samlet længde (l_G )	2050 mm
Klemmeområde	Op til 20 mm
Anvendelse	Må ikke anvendes i nedbør
Materiale (tastespids)	Cu-legering/gal Sn
Materiale (isolerrør)	Glasfiberforstærket polyesterrør

Produkt 758001 blev tilføjet til notesblok.

Gå til notesblok

Produkt 758001 blev lagt I kurven.

Gå til webshoppen

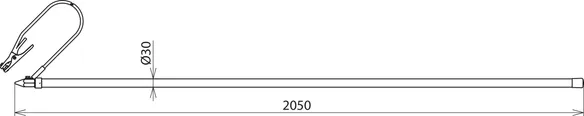

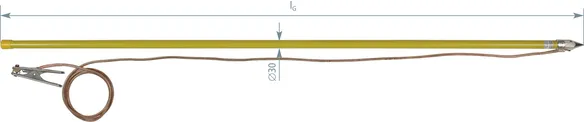

Afladestang med jordingstang med fjeder

1 produkt

artikelnr. 758003 EV TS 2000 EZ

GTIN 4013364004047, CCT (EU): 85369095, Bruttovægt: 2.95 kg, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

Teksniske data

Lederlængde	3500 mm
Ledertværsnit	16 mm²
Lederhylster	Transparent
Rørlængde	2000 mm
Samlet længde (l_G )	2050 mm
Klemmeområde (rund / flad)	op til Ø16 mm /op til 13 mm
Materiale (tastespids)	Cu-legering/gal Sn
*) Test efter egne angivelser

Lederlængde	3500 mm
Ledertværsnit	16 mm²
Lederhylster	Transparent
Materiale (jordingsleder)	Cu , højfleksibel
Rørlængde	2000 mm
Samlet længde (l_G )	2050 mm
Klemmeområde (rund / flad)	op til Ø16 mm /op til 13 mm
Isolerevne af isoleringsrør (efter DIN VDE 0681-1)	75 kV
Max. afledestødstrøm (8/20 µs)*	50 kA
Anvendelse	Må ikke anvendes i nedbør
Materiale (tastespids)	Cu-legering/gal Sn
Materiale (isolerrør)	Glasfiberforstærket polyesterrør
*) Test efter egne angivelser

Produkt 758003 blev tilføjet til notesblok.

Gå til notesblok

Produkt 758003 blev lagt I kurven.

Gå til webshoppen

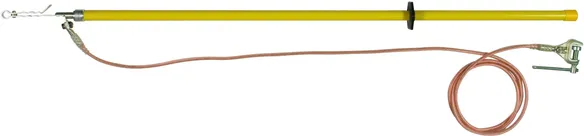

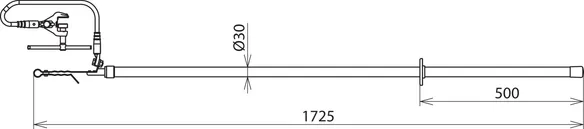

Afladestang med jordingsklemme med skruehåndtag

Til at gribe rund leder Ø12 ... 26,5mm i elektrofilteranlæg.

1 produkt

artikelnr. 758015 EV EH 1725 EK

GTIN 4013364041608, CCT (EU): 85369095, Bruttovægt: 3.62 kg, VPE: 1.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

Teksniske data

Lederlængde	3500 mm
Ledertværsnit	25 mm²
Lederhylster	Transparent
Rørlængde	1500 mm
Samlet længde (l_G )	1725 mm
Klemmeområde	Op til 30 mm
Materiale (krogelektrode)	Bronze/gal Sn

Lederlængde	3500 mm
Ledertværsnit	25 mm²
Lederhylster	Transparent
Materiale (jordingsleder)	Cu , højfleksibel
Tilslutningsdel i jordingsanlæg	Jordingsklemme type F 2, klemmeområde op til 30 mm
Rørlængde	1500 mm
Samlet længde (l_G )	1725 mm
Klemmeområde	Op til 30 mm
Anvendelse	Må ikke anvendes i nedbør
Materiale (krogelektrode)	Bronze/gal Sn
Materiale (isolerrør)	Glasfiberforstærket polyesterrør

Produkt 758015 blev tilføjet til notesblok.

Gå til notesblok

Produkt 758015 blev lagt I kurven.

Gå til webshoppen

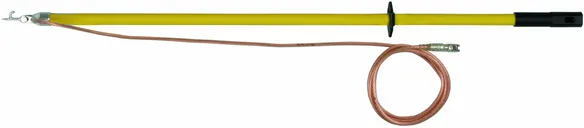

Afladestang med taste- og krogspids og kabelsko på jordsiden

Preskabelsko PK1 (fordrejningssikkert borehul Ø12,5mm).

1 produkt

artikelnr. 758025 EV TES STK 1500 KS

GTIN 4013364127838, CCT (EU): 85369095, Bruttovægt: 2.29 kg, VPE: 1.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

Teksniske data

Lederlængde	3500 mm
Ledertværsnit	16 mm²
Lederhylster	Transparent
Rørlængde	1310 mm
Samlet længde (l_G )	1500 mm
Materiale (taste- og krogspids)	Zamak

Lederlængde	3500 mm
Ledertværsnit	16 mm²
Lederhylster	Transparent
Materiale (jordingsleder)	Cu , højfleksibel
Rørlængde	1310 mm
Samlet længde (l_G )	1500 mm
Anvendelse	Må ikke anvendes i nedbør
Materiale (taste- og krogspids)	Zamak
Materiale (isolerrør)	Glasfiberforstærket polyesterrør

Produkt 758025 blev tilføjet til notesblok.

Gå til notesblok

Produkt 758025 blev lagt I kurven.

Gå til webshoppen

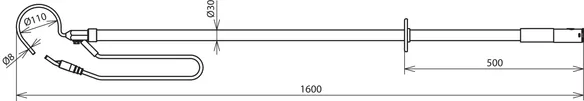

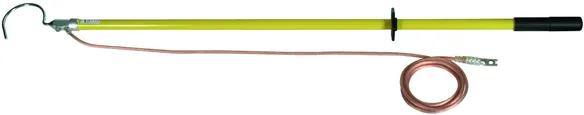

Afladestang med krogelektrode og kabelsko på jordsiden

Preskabelsko PK1 (fordrejningssikkert borehul Ø12,5mm).

1 produkt

artikelnr. 758028 EV EHB 1600 SN7114

GTIN 4013364132450, CCT (EU): 85369095, Bruttovægt: 5.16 kg, VPE: 1.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

Teksniske data

Lederlængde	3500 mm
Ledertværsnit	16 mm²
Lederhylster	Transparent
Rørlængde	1310 mm
Samlet længde (l_G )	1600 mm
Materiale (montagebøjle)	Rustfrit

Lederlængde	3500 mm
Ledertværsnit	16 mm²
Lederhylster	Transparent
Materiale (jordingsleder)	Cu , højfleksibel
Rørlængde	1310 mm
Samlet længde (l_G )	1600 mm
Anvendelse	Må ikke anvendes i nedbør
Materiale (montagebøjle)	Rustfrit
Materiale (isolerrør)	Glasfiberforstærket polyesterrør

Produkt 758028 blev tilføjet til notesblok.

Gå til notesblok

Produkt 758028 blev lagt I kurven.

Gå til webshoppen

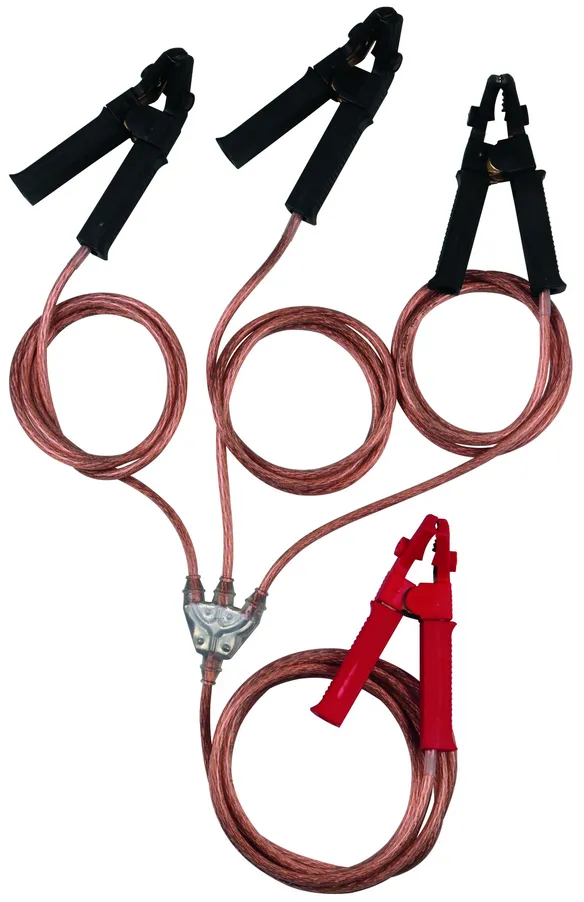

Afladekæde med isolerede jordingsklemmer

1 produkt

artikelnr. 758099 PAV 3+1 16 ZAK

GTIN 4013364287587, CCT (EU): 85369095, Bruttovægt: 3.21 kg, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

Teksniske data

Lederlængde A / B / C	1750 mm
Lederlængde D	3200 mm
Ledertværsnit	16 mm²
Lederhylster	Transparent
Klemmeområde	5-25 mm

Lederlængde A / B / C	1750 mm
Lederlængde D	3200 mm
Ledertværsnit	16 mm²
Lederhylster	Transparent
Klemmeområde	5-25 mm
Farve (klemme A / B / C)	Sort ●
Farve (klemme D)	Rød ●
Mulige klemmebetjening	> 500
Max. tilladte mærkestrøm	10 A
Temperaturområde for montering	-30 °C ... +50 °C
Opbevaringstemperaturområde	-40 °C ... +70 °C
Lederudførelse	Fintrådet blank Cu-flet efter VDE 0295-6
Isoleringsniveau (lederkapsling)	Min. 10 kV/mm
Isoleringstykkelse	1,20 mm (gennemsnit)
Isolering	PVC TM2 efter HD21.1

Produkt 758099 blev tilføjet til notesblok.

Gå til notesblok

Produkt 758099 blev lagt I kurven.

Gå til webshoppen

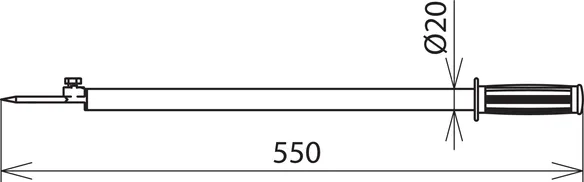

Afladestang med håndtag, uden jordingsleder

1 produkt

artikelnr. 758036 EV TES 465 SN7215

GTIN 4013364133884, CCT (EU): 85369095, Bruttovægt: 1.35 kg, VPE: 1.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

Teksniske data

Rørlængde	465 mm
Samlet længde (l_G )	550 mm
Skrue	M8 x 20 mm mm
Materiale (taste- og krogspids)	Zamak

Produkt 758036 blev tilføjet til notesblok.

Gå til notesblok

Produkt 758036 blev lagt I kurven.

Gå til webshoppen

Afladestang med tastespids, uden jordingsleder

1 produkt

artikelnr. 758075 EV TS STK 1470

GTIN 4013364247789, CCT (EU): 85369095, Bruttovægt: 1.75 kg, VPE: 1.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

Teksniske data

Rørlængde	1310 mm
Samlet længde (l_G )	1470 mm
Skrue	M8 x 20 mm mm
Materiale (tastespids)	Cu-legering/gal Sn

Produkt 758075 blev tilføjet til notesblok.

Gå til notesblok

Produkt 758075 blev lagt I kurven.

Gå til webshoppen

Afladestang med taste- og krogspids, uden jordingsleder

1 produkt

artikelnr. 758085 EV TES STK 1500

GTIN 4013364247819, CCT (EU): 85369095, Bruttovægt: 1.42 kg, VPE: 1.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

Teksniske data

Rørlængde	1310 mm
Samlet længde (l_G )	1500 mm
Skrue	M8 x 20 mm mm
Materiale (taste- og krogspids)	Zamak

Produkt 758085 blev tilføjet til notesblok.

Gå til notesblok

Produkt 758085 blev lagt I kurven.

Gå til webshoppen

Afladestang med krogelektrode, uden jordingsleder

1 produkt

artikelnr. 758095 EV EHB STK 1600

GTIN 4013364247826, CCT (EU): 85369095, Bruttovægt: 2.32 kg, VPE: 1.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

CAD filer

Teksniske data

Rørlængde	1310 mm
Samlet længde (l_G )	1600 mm
Skrue	M8 x 20 mm mm
Materiale (montagebøjle)	Rustfrit

Produkt 758095 blev tilføjet til notesblok.

Gå til notesblok

Produkt 758095 blev lagt I kurven.

Gå til webshoppen

Afladeudstyr

Afladestang med håndtag og jordingsklemme med vingeskrue

artikelnr. 758020 EV TES 465 EK

Produkt 758020 blev tilføjet til notesblok.

Produkt 758020 blev lagt I kurven.

Afladestang med håndtag og jordingstang med fjeder

artikelnr. 758021 EV TES 465 EZ

Produkt 758021 blev tilføjet til notesblok.

Produkt 758021 blev lagt I kurven.

Afladestang med håndtag og kabelsko på jordsiden

artikelnr. 758022 EV TES 465 KS10

Produkt 758022 blev tilføjet til notesblok.

Produkt 758022 blev lagt I kurven.

Afladestang med jordingsklemme og vingeskrue

artikelnr. 758001 EV TS 2000 EK

Produkt 758001 blev tilføjet til notesblok.

Produkt 758001 blev lagt I kurven.

Afladestang med jordingstang med fjeder

artikelnr. 758003 EV TS 2000 EZ

Produkt 758003 blev tilføjet til notesblok.

Produkt 758003 blev lagt I kurven.

Afladestang med jordingsklemme med skruehåndtag

artikelnr. 758015 EV EH 1725 EK

Produkt 758015 blev tilføjet til notesblok.

Produkt 758015 blev lagt I kurven.

Afladestang med taste- og krogspids og kabelsko på jordsiden

artikelnr. 758025 EV TES STK 1500 KS

Produkt 758025 blev tilføjet til notesblok.

Produkt 758025 blev lagt I kurven.

Afladestang med krogelektrode og kabelsko på jordsiden

artikelnr. 758028 EV EHB 1600 SN7114

Produkt 758028 blev tilføjet til notesblok.

Produkt 758028 blev lagt I kurven.

Afladekæde med isolerede jordingsklemmer

artikelnr. 758099 PAV 3+1 16 ZAK

Produkt 758099 blev tilføjet til notesblok.

Produkt 758099 blev lagt I kurven.

Afladestang med håndtag, uden jordingsleder

artikelnr. 758036 EV TES 465 SN7215

Du er ikke autoriseret til at downloade 758036.stp

Du er ikke autoriseret til at downloade 758036.igs

Du er ikke autoriseret til at downloade 758036.jt

Du er ikke autoriseret til at downloade 758036.dwg

Produkt 758036 blev tilføjet til notesblok.

Produkt 758036 blev lagt I kurven.

Afladestang med tastespids, uden jordingsleder

artikelnr. 758075 EV TS STK 1470

Produkt 758075 blev tilføjet til notesblok.

Produkt 758075 blev lagt I kurven.

Afladestang med taste- og krogspids, uden jordingsleder

artikelnr. 758085 EV TES STK 1500

Produkt 758085 blev tilføjet til notesblok.

Produkt 758085 blev lagt I kurven.

Afladestang med krogelektrode, uden jordingsleder

artikelnr. 758095 EV EHB STK 1600

Du er ikke autoriseret til at downloade 758095.stp

Du er ikke autoriseret til at downloade 758095.igs

Du er ikke autoriseret til at downloade 758095.jt

Du er ikke autoriseret til at downloade 758095.dwg

Du er ikke autoriseret til at downloade 758095m_D.dxf

Produkt 758095 blev tilføjet til notesblok.

Produkt 758095 blev lagt I kurven.
