Rørspændebånd til Ex-områder

Indtil nu er tilslutninger til potentialudligningen og lynbeskyttelses-potentialudligningen i Ex-zoner hyppigt blevet svejset eller udført med gevindbøsninger. Det er kun tilladt at anvende spændebånd, når tændingssikkerheden ved lynstrømme er påvist. DEHN har fremlagt dokumentation for fraværet af tændgnister under lynstrømsbelastning for rørspændebåndene. Ved at gennemføre testen iht. DIN EN 62561-1 (VDE 0185-561-1): Krav til forbindelseskomponenter (klemmer og forbindere) i en eksplosionsfarlig atmosfære blev fraværet af tændgnister i prøveemnet påvist ved en lynstrømspåvirkning på op til 50 kA (10/350 µs). Opbygningen af dette nye, patenterede rørspændebånd til Ex-zonen tager hensyn til på den ene side en sikker elektrisk forbindelse med to kontaktbøjler og på den anden side den mekaniske fastgørelse ved hjælp af et elektrisk isoleret klemmehoved. Til korrekt forspænding af spændebåndet skal monteringssættet (varenr. 540902) bruges.

Der fås følgende tilslutningsmuligheder for Ex-rørspændebåndene:
– rundleder af Cu, St/tZn, Al, NIRO med Ø8/10 mm eller fin-/flertrådet leder af Cu med et tværsnit på 16-35 mm² med preskabelsko af E-Cu (DIN 46235)
– fladleder af kobber med minimummål 20 x 2,5 mm med et borehul Ø10,5 mm

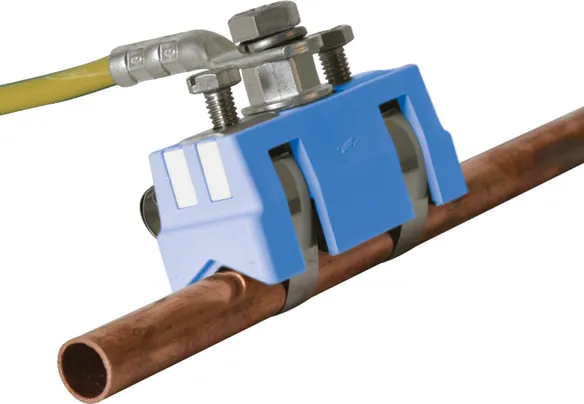

Type EX BRS 27

Klemmeområde fra Ø6 til Ø27 mm (³/₄")

1 produkt

artikelnr. 540821 EX BRS 27

GTIN 4013364123724, CCT (EU): 85359000, Bruttovægt: 284.00 g, VPE: 1.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

CAD filer

Rørspændebånd til Ex-zoner EX BRS 27
Rørspændebånd til Ex-zoner
til elektrisk forbindelse af rør
i Ex-zoner og realisering af
lynbeskyttelses-potentialudligningen
iht. DIN EN 62305-3 (VDE 0185-305-3)
Brug i eksplosionsfarlige områder
Ex-zone 1 og 2 (gasser, dampe, tåge) samt
Ex-zone 21 og 22 (støv)
Nødvendigt monteringssæt (varenr. 540902)
kan fås separat
Lynstødstrøm (10/350 µs) Cu Ø6-12 mm: 10 kA
Lynstødstrøm (10/350 µs) Cu Ø12-27 mm (3/4"): 20 kA
Lynimpulsstrøm (10/350 µs) Cu Ø27 mm (3/4"): 25 kA
Lynstødstrøm (10/350 µs) St/tZn Ø17-27 mm (3/4"): 25 kA
Lynstødstrøm (10/350 µs) rustfrit Ø6-12 mm: 10 kA
Lynstødstrøm (10/350 µs) rustfrit Ø12-27 mm (3/4"): 12 kA
Lynstødstrøm (10/350 µs) rustfrit Ø27 mm (3/4"): 25 kA
Klemmeområde (rør Ø): 6-27 mm (3/4")
Materiale (klemmekrop): Polyamid
Materiale (spændehoved / bånd): Rustfrit
Materiale (kontaktstykke): Ms/gal Sn
Standard: EN 62561-1

fabrikat: DEHN
Type: EX BRS 27
artikelnr.: 540821
eller tilsvarende

Certificater

Teksniske data

Lynstødstrøm (10/350 µs) Cu Ø6-12 mm (I_imp )	10 kA
Lynstødstrøm (10/350 µs) Cu Ø12-27 mm (3/4") (I_imp )	20 kA
Lynimpulsstrøm (10/350 µs) Cu Ø27 mm (³/₄") (I_imp )	25 kA
Lynstødstrøm (10/350 µs) St/tZn Ø17-27 mm (3/4") (I_imp )	25 kA
Lynstødstrøm (10/350 µs) rustfrit Ø6-12 mm (I_imp )	10 kA
Lynstødstrøm (10/350 µs) rustfrit Ø12-27 mm (3/4") (I_imp )	12 kA
Lynstødstrøm (10/350 µs) rustfrit Ø27 mm (3/4") (I_imp )	25 kA
Tilslutning	M8
Klemmeområde (rør Ø)	6-27 mm (³/₄")
Materiale (klemmekrop)	Polyamid
Materiale (spændehoved / bånd)	Rustfrit
Materiale (kontaktstykke)	Ms/gal Sn
Standard	EN 62561-1

Lynstødstrøm (10/350 µs) Cu Ø6-12 mm (I_imp )	10 kA
Lynstødstrøm (10/350 µs) Cu Ø12-27 mm (3/4") (I_imp )	20 kA
Lynimpulsstrøm (10/350 µs) Cu Ø27 mm (³/₄") (I_imp )	25 kA
Lynstødstrøm (10/350 µs) St/tZn Ø17-27 mm (3/4") (I_imp )	25 kA
Lynstødstrøm (10/350 µs) rustfrit Ø6-12 mm (I_imp )	10 kA
Lynstødstrøm (10/350 µs) rustfrit Ø12-27 mm (3/4") (I_imp )	12 kA
Lynstødstrøm (10/350 µs) rustfrit Ø27 mm (3/4") (I_imp )	25 kA
Tilslutning	M8
Klemmeområde (rør Ø)	6-27 mm (³/₄")
Materiale (klemmekrop)	Polyamid
Materiale (spændehoved / bånd)	Rustfrit
Materiale (kontaktstykke)	Ms/gal Sn

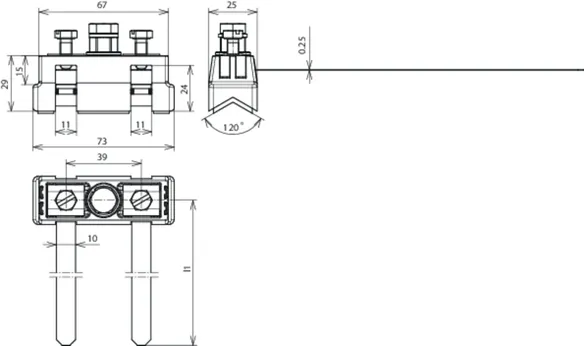

Mål (spændebånd) (l1 x b x t)	190 x 10 x 0,25 mm
Udførelse	UV-stabiliseret
Standard	EN 62561-1

Produkt 540821 blev tilføjet til notesblok.

Gå til notesblok

Produkt 540821 blev lagt I kurven.

Gå til webshoppen

Type EX BRS 90 / 300 / 500

Type EX BRS 90 art.-nr. 540 801 klemmeområde Ø27 (³/₄") til 89 mm (3").
Type EX BRS 300 art.-nr. 540 803 klemmeområde Ø89 (3") til 300 mm.
Type EX BRS 500 art.-nr. 540 805 klemmeområde Ø300 til 500 mm.

3 produkter

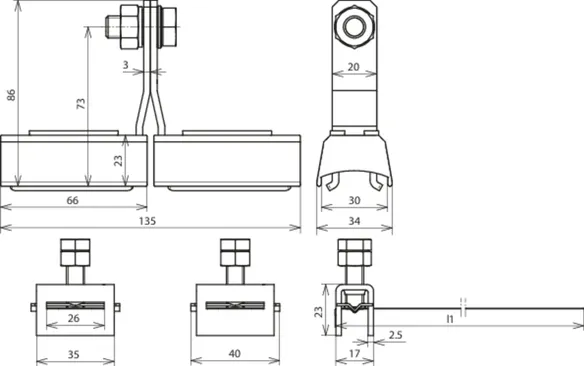

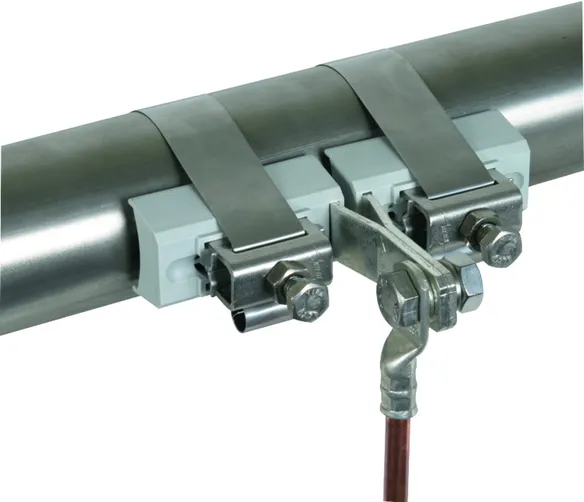

artikelnr. 540801 EX BRS 90

GTIN 4013364115460, CCT (EU): 85359000, Bruttovægt: 583.00 g, VPE: 1.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

CAD filer

Rørspændebånd til Ex-zoner EX BRS 90
Rørspændebånd til Ex-zoner
til elektrisk forbindelse af rør
i Ex-zoner og realisering af
lynbeskyttelses-potentialudligningen
iht. DIN EN 62305-3 (VDE 0185-305-3)
Brug i eksplosionsfarlige områder
Ex-zone 1 og 2 (gasser, dampe, tåge) samt
Ex-zone 21 og 22 (støv)
Nødvendigt monteringssæt (varenr. 540902)
kan fås separat
Lynstødstrøm (10/350 µs) Cu: 50 kA
Lynstødstrøm (10/350 µs) St/tZn: 50 kA
Lynstødstrøm (10/350 µs) rustfrit: 25 kA
Lynstrømsbæreevne efter EN 62561-1: N
Klemmeområde (rør Ø): 27-89 mm (3/4-3")
Materiale (klemmekrop): Polyamid
Materiale (spændehoved / bånd): Rustfrit
Materiale (kontaktstykke): Cu/gal Sn
Standard: EN 62561-1

fabrikat: DEHN
Type: EX BRS 90
artikelnr.: 540801
eller tilsvarende

Certificater

Teksniske data

Lynstødstrøm (10/350 µs) Cu (I_imp )	50 kA
Lynstødstrøm (10/350 µs) St/tZn (I_imp )	50 kA
Lynstødstrøm (10/350 µs) rustfrit (I_imp )	25 kA
Lynstrømsbæreevne efter EN 62561-1	N
Tilslutning	M10
Klemmeområde (rør Ø)	27-89 mm (³/₄-3")
Materiale (klemmekrop)	Polyamid
Materiale (spændehoved / bånd)	Rustfrit
Materiale (kontaktstykke)	Cu/gal Sn
Standard	EN 62561-1

Lynstødstrøm (10/350 µs) Cu (I_imp )	50 kA
Lynstødstrøm (10/350 µs) St/tZn (I_imp )	50 kA
Lynstødstrøm (10/350 µs) rustfrit (I_imp )	25 kA
Lynstrømsbæreevne efter EN 62561-1	N
Tilslutning	M10
Klemmeområde (rør Ø)	27-89 mm (³/₄-3")
Materiale (klemmekrop)	Polyamid
Materiale (spændehoved / bånd)	Rustfrit
Materiale (kontaktstykke)	Cu/gal Sn
Mål (spændebånd) (l1 x b x t)	410 x 25 x 0,3 mm
Udførelse	UV-stabiliseret
Standard	EN 62561-1

Produkt 540801 blev tilføjet til notesblok.

Gå til notesblok

Produkt 540801 blev lagt I kurven.

Gå til webshoppen

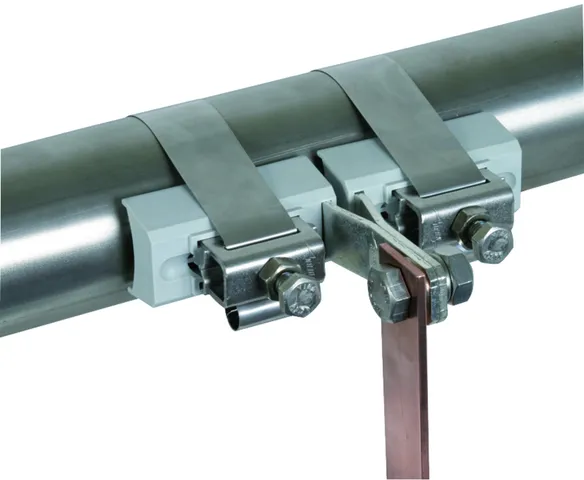

artikelnr. 540803 EX BRS 300

GTIN 4013364115477, CCT (EU): 85359000, Bruttovægt: 645.50 g, VPE: 1.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

CAD filer

Rørspændebånd til Ex-zoner EX BRS 300

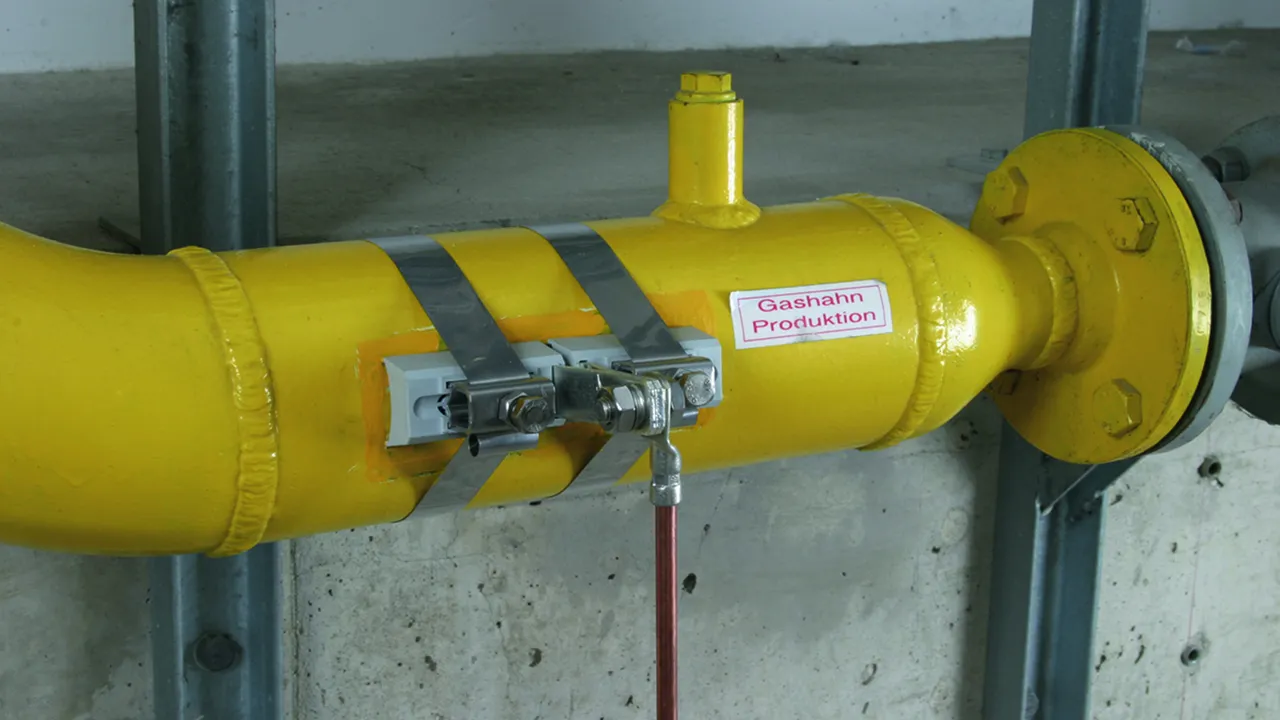

Rørspændebånd til Ex-zoner
til elektrisk forbindelse af rør
i Ex-zoner og realisering af
lynbeskyttelses-potentialudligningen
iht. DIN EN 62305-3 (VDE 0185-305-3)
Brug i eksplosionsfarlige områder
Ex-zone 1 og 2 (gasser, dampe, tåge) samt
Ex-zone 21 og 22 (støv)
Nødvendigt monteringssæt (varenr. 540902)
kan fås separat
Lynstødstrøm (10/350 µs) Cu: 50 kA
Lynstødstrøm (10/350 µs) St/tZn: 50 kA
Lynstødstrøm (10/350 µs) rustfrit: 50 kA
Lynstrømsbæreevne efter EN 62561-1: N
Klemmeområde (rør Ø): 89 (3")-300 mm
Materiale (klemmekrop): Polyamid
Materiale (spændehoved / bånd): Rustfrit
Materiale (kontaktstykke): Cu/gal Sn
Standard: DIN EN 62561-1

fabrikat: DEHN
Type: EX BRS 300
artikelnr.: 540803
eller tilsvarende

Certificater

Teksniske data

Lynstødstrøm (10/350 µs) Cu (I_imp )	50 kA
Lynstødstrøm (10/350 µs) St/tZn (I_imp )	50 kA
Lynstødstrøm (10/350 µs) rustfrit (I_imp )	50 kA
Lynstrømsbæreevne efter EN 62561-1	N
Tilslutning	M10
Klemmeområde (rør Ø)	89 (3")-300 mm
Materiale (klemmekrop)	Polyamid
Materiale (spændehoved / bånd)	Rustfrit
Materiale (kontaktstykke)	Cu/gal Sn
Standard	DIN EN 62561-1

Lynstødstrøm (10/350 µs) Cu (I_imp )	50 kA
Lynstødstrøm (10/350 µs) St/tZn (I_imp )	50 kA
Lynstødstrøm (10/350 µs) rustfrit (I_imp )	50 kA
Lynstrømsbæreevne efter EN 62561-1	N
Tilslutning	M10
Klemmeområde (rør Ø)	89 (3")-300 mm
Materiale (klemmekrop)	Polyamid
Materiale (spændehoved / bånd)	Rustfrit
Materiale (kontaktstykke)	Cu/gal Sn
Mål (spændebånd) (l1 x b x t)	1100 x 25 x 0,3 mm
Udførelse	UV-stabiliseret
Standard	DIN EN 62561-1

Produkt 540803 blev tilføjet til notesblok.

Gå til notesblok

Produkt 540803 blev lagt I kurven.

Gå til webshoppen

artikelnr. 540805 EX BRS 500

GTIN 4013364128873, CCT (EU): 85359000, Bruttovægt: 846.00 g, VPE: 1.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

CAD filer

Rørspændebånd til Ex-områder EX BRS 500
Rørspændebånd til Ex-zoner
til elektrisk forbindelse af rør
i Ex-zoner og realisering af
lynbeskyttelses-potentialudligningen
iht. DIN EN 62305-3 (VDE 0185-305-3)
Brug i eksplosionsfarlige områder
Ex-zone 1 og 2 (gasser, dampe, tåge) samt
Ex-zone 21 og 22 (støv)
Nødvendigt monteringssæt (varenr. 540902)
kan fås separat
Lynstødstrøm (10/350 µs) St/blank: 50 kA
Lynstødstrøm (10/350 µs) rustfrit: 50 kA
Lynstrømsbæreevne efter EN 62561-1: N
Klemmeområde (rør Ø): 300-500 mm
Materiale (klemmekrop): Polyamid
Materiale (spændehoved / bånd): Rustfrit
Materiale (kontaktstykke): Cu/gal Sn
Standard: EN 62561-1

fabrikat: DEHN
Type: EX BRS 500
artikelnr.: 540805
eller tilsvarende

Certificater

Teksniske data

Lynstødstrøm (10/350 µs) St/blank (I_imp )	50 kA
Lynstødstrøm (10/350 µs) rustfrit (I_imp )	50 kA
Lynstrømsbæreevne efter EN 62561-1	N
Tilslutning	M10
Klemmeområde (rør Ø)	300-500 mm
Materiale (klemmekrop)	Polyamid
Materiale (spændehoved / bånd)	Rustfrit
Materiale (kontaktstykke)	Cu/gal Sn
Standard	EN 62561-1

Lynstødstrøm (10/350 µs) St/blank (I_imp )	50 kA
Lynstødstrøm (10/350 µs) rustfrit (I_imp )	50 kA
Lynstrømsbæreevne efter EN 62561-1	N
Tilslutning	M10
Klemmeområde (rør Ø)	300-500 mm
Materiale (klemmekrop)	Polyamid
Materiale (spændehoved / bånd)	Rustfrit
Materiale (kontaktstykke)	Cu/gal Sn
Mål (spændebånd) (l1 x b x t)	1850 x 25 x 0,3 mm
Udførelse	UV-stabiliseret
Standard	EN 62561-1

Produkt 540805 blev tilføjet til notesblok.

Gå til notesblok

Produkt 540805 blev lagt I kurven.

Gå til webshoppen

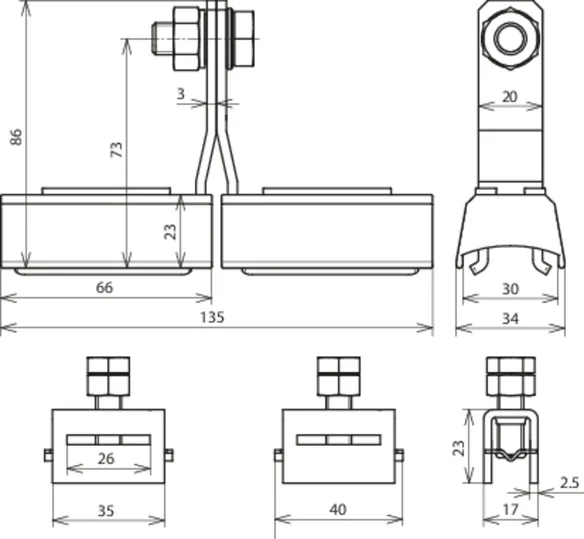

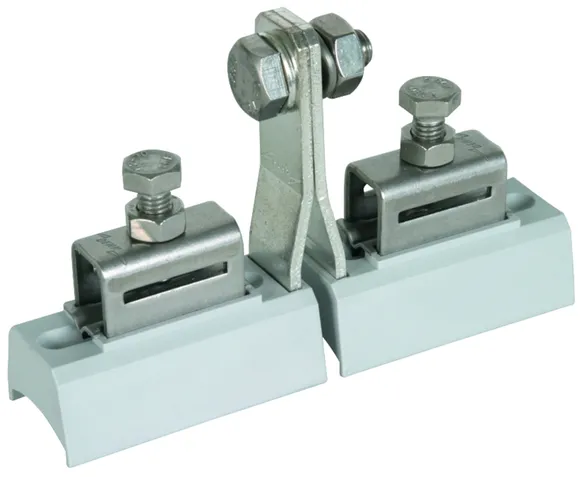

Separat spændehoved

Til brug med spændebånd på rulle (art.-nr. 540 901), klemmeområde Ø27 (³/₄") til Ø500 mm.

1 produkt

artikelnr. 540810 SCK EX BRS ASSM10 V2A

GTIN 4013364115484, CCT (EU): 85359000, Bruttovægt: 630.00 g, VPE: 1.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

CAD filer

Rørspændebånd til Ex-zoner af separate klemmehoveder
Rørspændebånd til Ex-zoner
til elektrisk forbindelse af rør
i Ex-zoner og realisering af
lynbeskyttelses-potentialudligningen
iht. DIN EN 62305-3 (VDE 0185-305-3)
Brug i eksplosionsfarlige områder
Ex-zone 1 og 2 (gasser, dampe, tåge) samt
Ex-zone 21 og 22 (støv)
Separat klemmehoved
i forbindelse med spændebånd i ruller (varenr. 540 901)
Spændeområde fra 3/4' til D=300 mm
Nødvendigt monteringssæt (varenr. 540902)
kan fås separat
Lynstødstrøm (10/350 µs) Cu: 50 kA
Lynstødstrøm (10/350 µs) St/tZn: 50 kA
Lynstødstrøm (10/350 µs) rustfrit: 25 kA
Lynstrømsbæreevne efter EN 62561-1: N
Klemmeområde (rør Ø): 27 (3/4")-500 mm
Materiale (klemmekrop): Polyamid
Materiale (spændehoved / bånd): Rustfrit
Materiale (kontaktstykke): Cu/gal Sn
Standard: EN 62561-1

fabrikat: DEHN
Type: SCK EX BRS ASSM10 V2A
artikelnr.: 540810
eller tilsvarende

Certificater

Teksniske data

Lynstødstrøm (10/350 µs) Cu (I_imp )	50 kA
Lynstødstrøm (10/350 µs) St/tZn (I_imp )	50 kA
Lynstødstrøm (10/350 µs) rustfrit (I_imp )	25 kA
Lynstrømsbæreevne efter EN 62561-1	N
Tilslutning	M10
Klemmeområde (rør Ø)	27 (³/₄")-500 mm
Materiale (klemmekrop)	Polyamid
Materiale (spændehoved / bånd)	Rustfrit
Materiale (kontaktstykke)	Cu/gal Sn
Standard	EN 62561-1

Lynstødstrøm (10/350 µs) Cu (I_imp )	50 kA
Lynstødstrøm (10/350 µs) St/tZn (I_imp )	50 kA
Lynstødstrøm (10/350 µs) rustfrit (I_imp )	25 kA
Lynstrømsbæreevne efter EN 62561-1	N
Tilslutning	M10
Klemmeområde (rør Ø)	27 (³/₄")-500 mm
Materiale (klemmekrop)	Polyamid
Materiale (spændehoved / bånd)	Rustfrit
Materiale (kontaktstykke)	Cu/gal Sn
Udførelse	UV-stabiliseret
Standard	EN 62561-1

Produkt 540810 blev tilføjet til notesblok.

Gå til notesblok

Produkt 540810 blev lagt I kurven.

Gå til webshoppen

Results for products (0)

Results for content (0)

Rørspændebånd til Ex-områder

Type EX BRS 27

artikelnr. 540821 EX BRS 27

Produkt 540821 blev tilføjet til notesblok.

Produkt 540821 blev lagt I kurven.

Type EX BRS 90 / 300 / 500

artikelnr. 540801 EX BRS 90

Produkt 540801 blev tilføjet til notesblok.

Produkt 540801 blev lagt I kurven.

artikelnr. 540803 EX BRS 300

Produkt 540803 blev tilføjet til notesblok.

Produkt 540803 blev lagt I kurven.

artikelnr. 540805 EX BRS 500

Produkt 540805 blev tilføjet til notesblok.

Produkt 540805 blev lagt I kurven.

Separat spændehoved

artikelnr. 540810 SCK EX BRS ASSM10 V2A

Produkt 540810 blev tilføjet til notesblok.

Produkt 540810 blev lagt I kurven.

Rørspændebånd til Ex-områder

Type EX BRS 27

artikelnr. 540821 EX BRS 27

Du er ikke autoriseret til at downloade 540821.stp

Du er ikke autoriseret til at downloade 540821.iges

Du er ikke autoriseret til at downloade 540821.jt

Du er ikke autoriseret til at downloade 540821.dwg

Du er ikke autoriseret til at downloade 540821m_D.dxf

Produkt 540821 blev tilføjet til notesblok.

Produkt 540821 blev lagt I kurven.

Type EX BRS 90 / 300 / 500

artikelnr. 540801 EX BRS 90

Du er ikke autoriseret til at downloade 540801.stp

Du er ikke autoriseret til at downloade 540801.igs

Du er ikke autoriseret til at downloade 540801.jt

Du er ikke autoriseret til at downloade 540801.dwg

Du er ikke autoriseret til at downloade 540801m_D.dxf

Produkt 540801 blev tilføjet til notesblok.

Produkt 540801 blev lagt I kurven.

artikelnr. 540803 EX BRS 300

Du er ikke autoriseret til at downloade 540803.stp

Du er ikke autoriseret til at downloade 540803.igs

Du er ikke autoriseret til at downloade 540803.jt

Du er ikke autoriseret til at downloade 540803.dwg

Du er ikke autoriseret til at downloade 540801m_D.dxf

Produkt 540803 blev tilføjet til notesblok.

Produkt 540803 blev lagt I kurven.

artikelnr. 540805 EX BRS 500

Du er ikke autoriseret til at downloade 540805.stp

Du er ikke autoriseret til at downloade 540805.igs

Du er ikke autoriseret til at downloade 540805.jt

Du er ikke autoriseret til at downloade 540805.dwg

Du er ikke autoriseret til at downloade 540801m_D.dxf

Produkt 540805 blev tilføjet til notesblok.

Produkt 540805 blev lagt I kurven.

Separat spændehoved

artikelnr. 540810 SCK EX BRS ASSM10 V2A

Du er ikke autoriseret til at downloade 540810.stp

Du er ikke autoriseret til at downloade 540810.igs

Du er ikke autoriseret til at downloade 540810.jt

Du er ikke autoriseret til at downloade 540810.dwg

Du er ikke autoriseret til at downloade 540810m_D.dxf

Produkt 540810 blev tilføjet til notesblok.

Produkt 540810 blev lagt I kurven.
