Støtterør med HVI light plus-leder

Højspændingsresistent isoleret leder til overholdelse af separationsafstanden til elektrisk ledende dele iht. DIN EN 62305-3 (VDE 0185-305-3). Til brug ved tilsvarende separationsafstand s ≤ 60 cm (i luft) eller s ≤ 120 cm (solidt byggemateriale).
Diskret støtterør med præfabrikeret, indvendigt liggende HVI light plus-leder med lille overflade udsat for vind.
Mulige længder fra 6 m til 70 m.
Ordren kan ikke returneres, da lederlængden tilpasses den individuelle bestilling (seriefremstilling af ledningslængden).

HVI light plus-leder i støtterør med indfangerspids

Støtterør med indvendig endeafslutning / PA-fjederelement og indfangerspids NIRO Ø10 mm, længde 500 / 1000 mm.

4 produkter

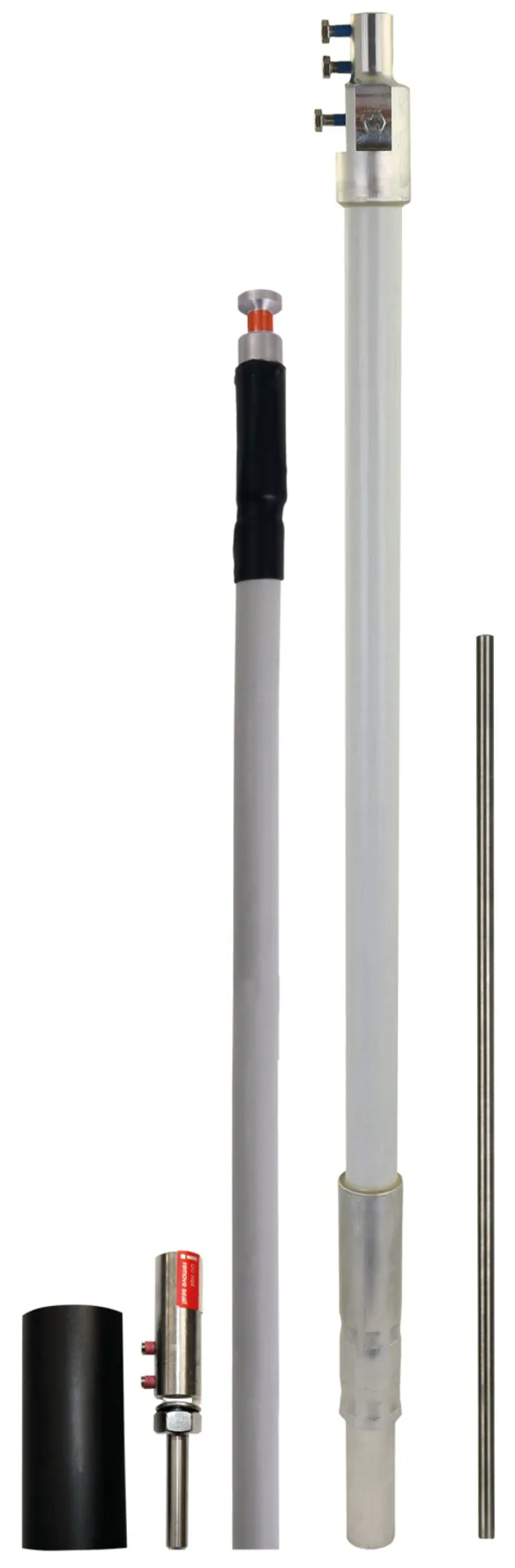

artikelnr. 819672 HVI LI PL L6M SR1600 FSP500 GFK AL V2A

GTIN 4013364494527, CCT (EU): 85389099, Bruttovægt: 8.10 kg, VPE: 1.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

CAD filer

HVI light plus-leder i støtterør med indfangerspids, grå
HVI light plus-leder i støtterør
højspændingsresistent, isoleret nedleder
til overholdelse af separationsafstanden
til elektrisk ledende dele
iht. DIN EN 62305-3 (VDE 0185-305-3)
Tilsvarende separationsafstand s =< 60 cm (i luft)
eller s =< 120 cm (fast materiale).
Støtterørene med HVI light plus-leder er dimensionerede iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
HVI light plus-leder placeret i støtterør, med særlig
indvendigt ført endeafslutning og indfangerspids Ø10 mm, længde 500 mm
Materiale, støtterør: GFK / Al
Længde, støtterør: 1600 mm
Transportlængde: 1600 mm
ledning med diameter Ø: 21 mm
Ledning, farve: grå ●
Materiale, leder: Cu
Min. bestillingslængde: 6 m
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: HVI LI PL L6M SR1600 FSP500 GFK AL V2A
artikelnr.: 819672
eller tilsvarende

Certificater

Tekniske data

Materiale, indfangerspids	NIRO
Længde, indfangerspids	500 mm
Materiale, støtterør	GFK / Al
Længde, støtterør	1600 mm
Transportlængde	1600 mm
Udvendig diameter Ø	40 mm
ledning med diameter Ø	21 mm
Ledning, farve	grå ●
Materiale, leder	Cu
Min. bestillingslængde	6 m
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale, indfangerspids	NIRO
Længde, indfangerspids	500 mm
Materiale, støtterør	GFK / Al
Længde, støtterør	1600 mm
Transportlængde	1600 mm
Udvendig diameter Ø	40 mm
ledning med diameter Ø	21 mm
Ledning, farve	grå ●
Materiale, leder	Cu
Farve RAL	som 7004
Tværsnit kore (massiv)	16 mm²
Lynstrømsbæreevne (Klasse / I_imp )	H1 / 150 kA
Tilsvarende separationsafstand s (i luft)	≤ 60 cm
Materiale, isolering	PE
Materiale, kappe	PE
Kappens egenskaber	UV-stabiliseret og vejrbestandigt
Tilslutningsdiameter	10 mm
Materiale, tilslutningselementer	NIRO
Støtterør	40 x 4 mm
Min. bestillingslængde	6 m
Udtrækskraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Bøjekraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819672 blev tilføjet til notesblok.

Gå til notesblok

Produkt 819672 blev lagt I kurven.

Gå til webshoppen

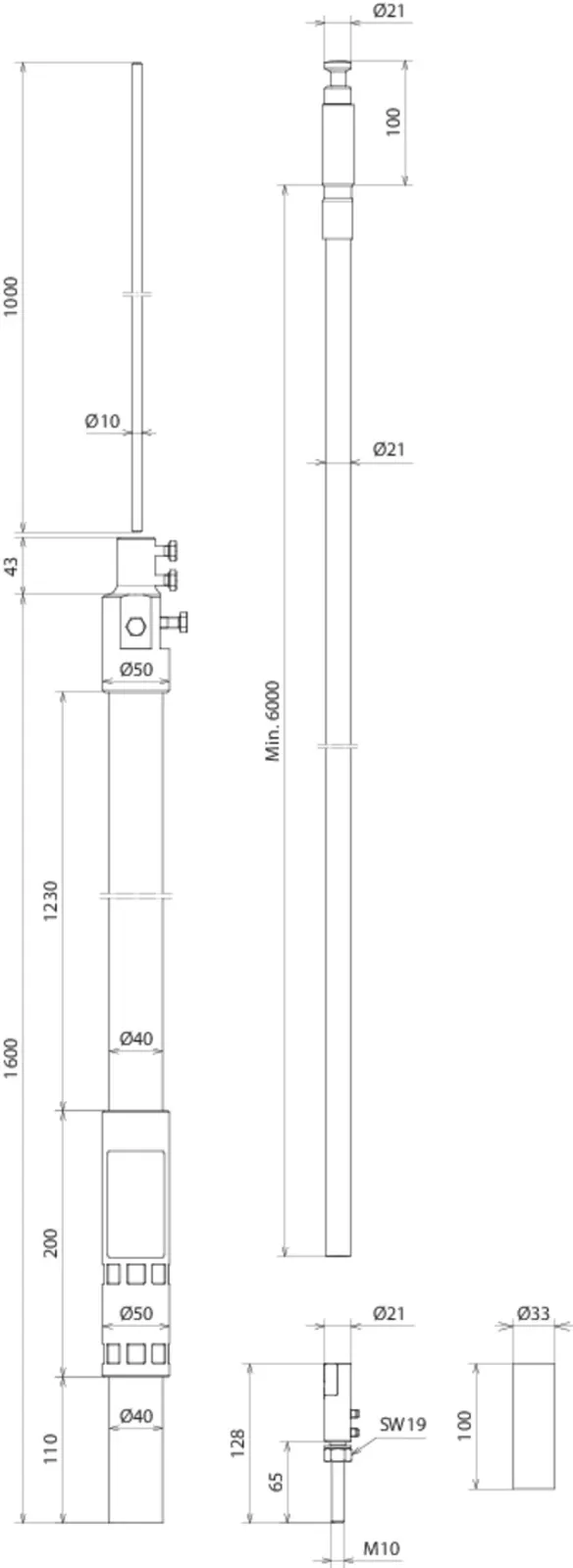

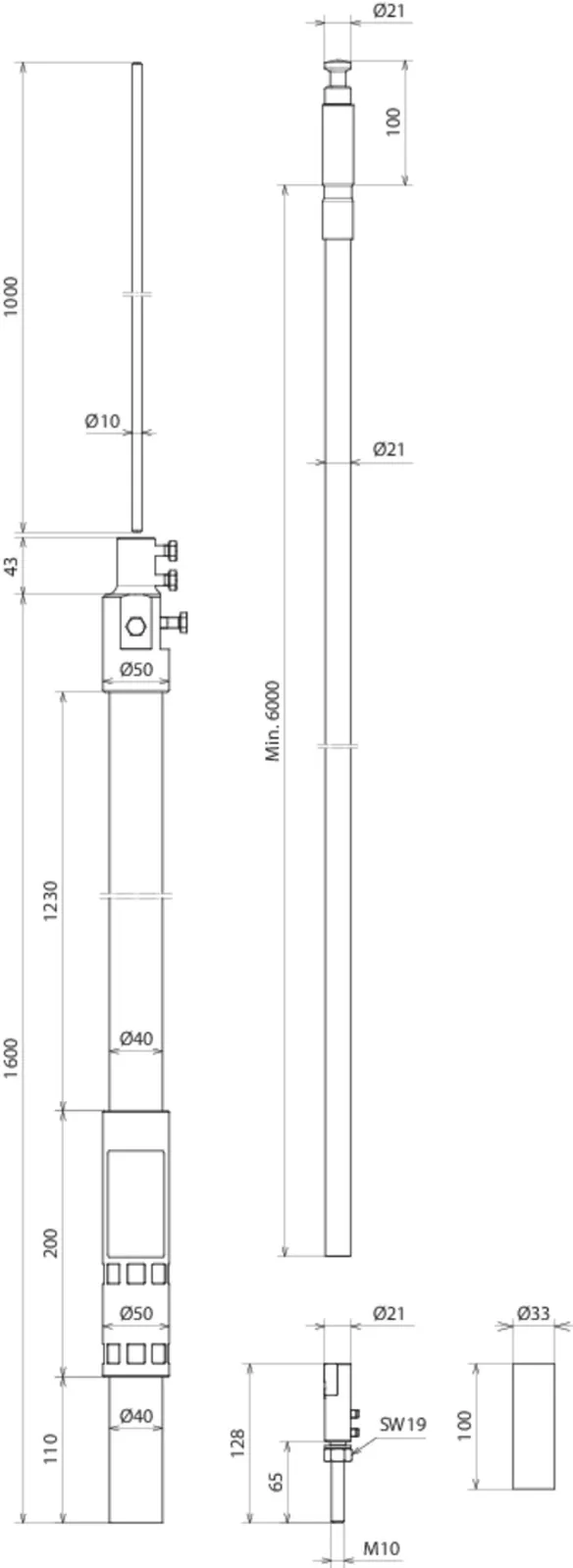

artikelnr. 819673 HVI LI PL L6M SR1600 FSP1000 GFK AL V2A

GTIN 4013364494534, CCT (EU): 85389099, Bruttovægt: 8.37 kg, VPE: 1.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

CAD filer

HVI light plus-leder i støtterør med indfangerspids, grå
HVI light plus-leder i støtterør
højspændingsresistent, isoleret nedleder
til overholdelse af separationsafstanden
til elektrisk ledende dele
iht. DIN EN 62305-3 (VDE 0185-305-3)
Tilsvarende separationsafstand s =< 60 cm (i luft)
eller s =< 120 cm (fast materiale).
Støtterørene med HVI light plus-leder er dimensionerede iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
HVI light plus-leder placeret i støtterør, med særlig
indvendigt ført endeafslutning og indfangerspids Ø10 mm, længde 1000 mm
Materiale, støtterør: GFK / Al
Længde, støtterør: 1600 mm
Transportlængde: 1600 mm
ledning med diameter Ø: 21 mm
Ledning, farve: grå ●
Materiale, leder: Cu
Min. bestillingslængde: 6 m
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: HVI LI PL L6M SR1600 FSP1000 GFK AL V2A
artikelnr.: 819673
eller tilsvarende

Certificater

Tekniske data

Materiale, indfangerspids	NIRO
Længde, indfangerspids	1000 mm
Materiale, støtterør	GFK / Al
Længde, støtterør	1600 mm
Transportlængde	1600 mm
Udvendig diameter Ø	40 mm
ledning med diameter Ø	21 mm
Ledning, farve	grå ●
Materiale, leder	Cu
Min. bestillingslængde	6 m
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale, indfangerspids	NIRO
Længde, indfangerspids	1000 mm
Materiale, støtterør	GFK / Al
Længde, støtterør	1600 mm
Transportlængde	1600 mm
Udvendig diameter Ø	40 mm
ledning med diameter Ø	21 mm
Ledning, farve	grå ●
Materiale, leder	Cu
Farve RAL	som 7004
Tværsnit kore (massiv)	16 mm²
Lynstrømsbæreevne (Klasse / I_imp )	H1 / 150 kA
Tilsvarende separationsafstand s (i luft)	≤ 60 cm
Materiale, isolering	PE
Materiale, kappe	PE
Kappens egenskaber	UV-stabiliseret og vejrbestandigt
Tilslutningsdiameter	10 mm
Materiale, tilslutningselementer	NIRO
Støtterør	40 x 4 mm
Min. bestillingslængde	6 m
Udtrækskraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Bøjekraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819673 blev tilføjet til notesblok.

Gå til notesblok

Produkt 819673 blev lagt I kurven.

Gå til webshoppen

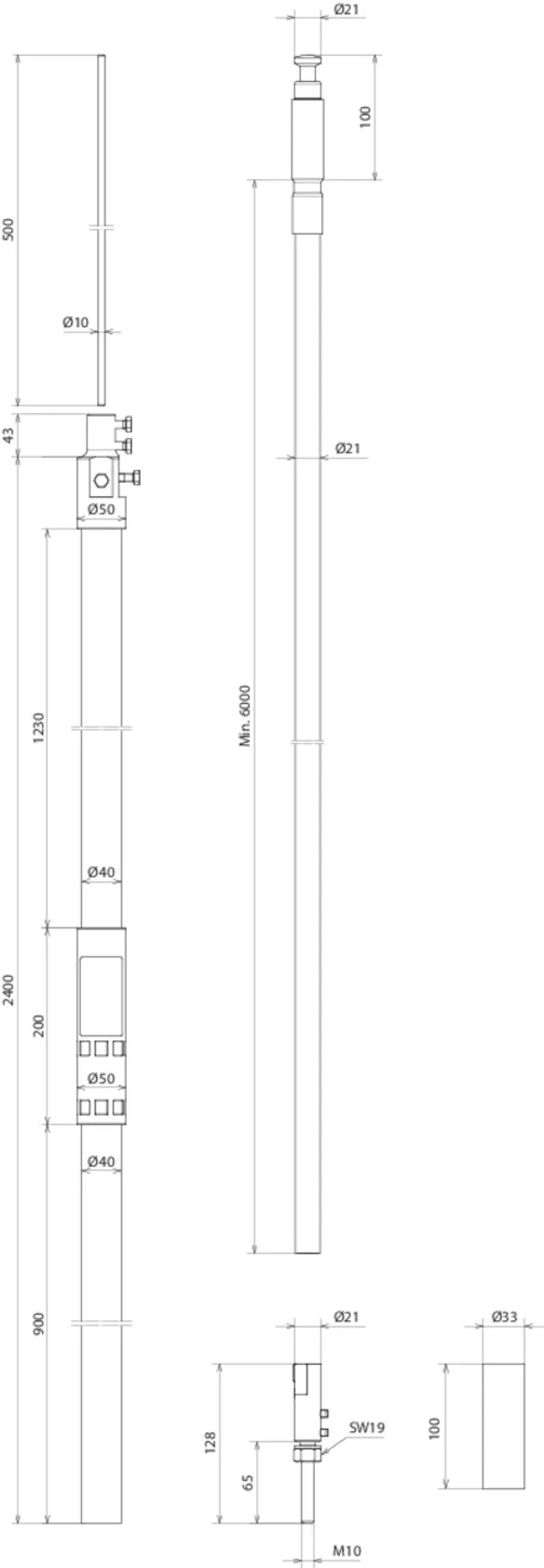

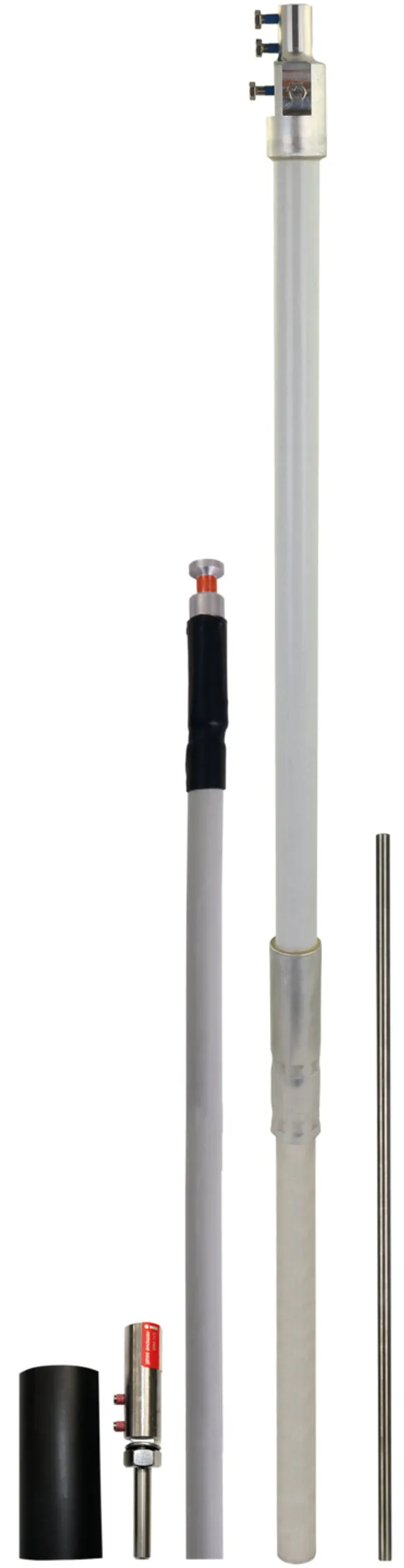

artikelnr. 819674 HVI LI PL L6M SR2400 FSP500 GFK AL V2A

GTIN 4013364494541, CCT (EU): 85389099, Bruttovægt: 9.10 kg, VPE: 1.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

CAD filer

HVI light plus-leder i støtterør med indfangerspids, grå
HVI light plus-leder i støtterør
højspændingsresistent, isoleret nedleder
til overholdelse af separationsafstanden
til elektrisk ledende dele
iht. DIN EN 62305-3 (VDE 0185-305-3)
Tilsvarende separationsafstand s =< 60 cm (i luft)
eller s =< 120 cm (fast materiale).
Støtterørene med HVI light plus-leder er dimensionerede iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
HVI light plus-leder placeret i støtterør, med særlig
indvendigt ført endeafslutning og indfangerspids Ø10 mm, længde 500 mm
Materiale, støtterør: GFK / Al
Længde, støtterør: 2400 mm
Transportlængde: 2400 mm
ledning med diameter Ø: 21 mm
Ledning, farve: grå ●
Materiale, leder: Cu
Min. bestillingslængde: 6 m
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: HVI LI PL L6M SR2400 FSP500 GFK AL V2A
artikelnr.: 819674
eller tilsvarende

Certificater

Tekniske data

Materiale, indfangerspids	NIRO
Længde, indfangerspids	500 mm
Materiale, støtterør	GFK / Al
Længde, støtterør	2400 mm
Transportlængde	2400 mm
Udvendig diameter Ø	40 mm
ledning med diameter Ø	21 mm
Ledning, farve	grå ●
Materiale, leder	Cu
Min. bestillingslængde	6 m
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale, indfangerspids	NIRO
Længde, indfangerspids	500 mm
Materiale, støtterør	GFK / Al
Længde, støtterør	2400 mm
Transportlængde	2400 mm
Udvendig diameter Ø	40 mm
ledning med diameter Ø	21 mm
Ledning, farve	grå ●
Materiale, leder	Cu
Farve RAL	som 7004
Tværsnit kore (massiv)	16 mm²
Lynstrømsbæreevne (Klasse / I_imp )	H1 / 150 kA
Tilsvarende separationsafstand s (i luft)	≤ 60 cm
Materiale, isolering	PE
Materiale, kappe	PE
Kappens egenskaber	UV-stabiliseret og vejrbestandigt
Tilslutningsdiameter	10 mm
Materiale, tilslutningselementer	NIRO
Støtterør	40 x 4 mm
Min. bestillingslængde	6 m
Udtrækskraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Bøjekraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819674 blev tilføjet til notesblok.

Gå til notesblok

Produkt 819674 blev lagt I kurven.

Gå til webshoppen

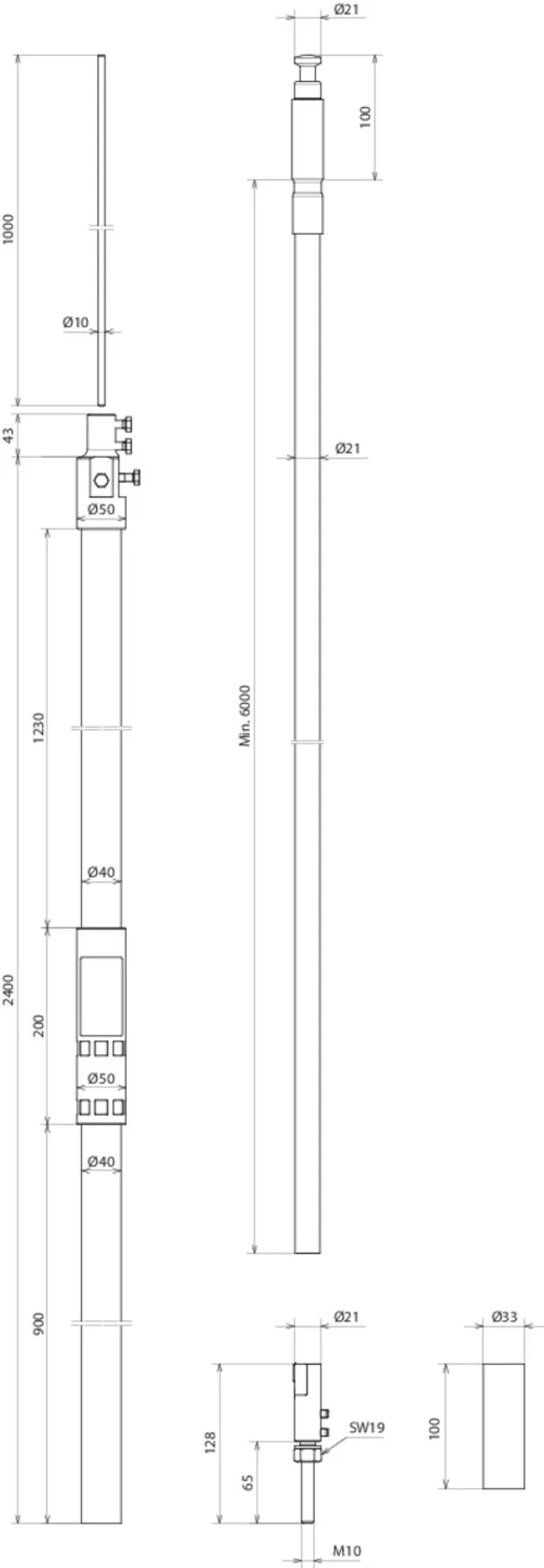

artikelnr. 819675 HVI LI PL L6M SR2400 FSP1000 GFK AL V2A

GTIN 4013364494558, CCT (EU): 85389099, Bruttovægt: 9.37 kg, VPE: 1.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

CAD filer

HVI light plus-leder i støtterør med indfangerspids, grå
HVI light plus-leder i støtterør
højspændingsresistent, isoleret nedleder
til overholdelse af separationsafstanden
til elektrisk ledende dele
iht. DIN EN 62305-3 (VDE 0185-305-3)
Tilsvarende separationsafstand s =< 60 cm (i luft)
eller s =< 120 cm (fast materiale).
Støtterørene med HVI light plus-leder er dimensionerede iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
HVI light plus-leder placeret i støtterør, med særlig
indvendigt ført endeafslutning og indfangerspids Ø10 mm, længde 1000 mm
Materiale, støtterør: GFK / Al
Længde, støtterør: 2400 mm
Transportlængde: 2400 mm
ledning med diameter Ø: 21 mm
Ledning, farve: grå ●
Materiale, leder: Cu
Min. bestillingslængde: 6 m
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: HVI LI PL L6M SR2400 FSP1000 GFK AL V2A
artikelnr.: 819675
eller tilsvarende

Certificater

Tekniske data

Materiale, indfangerspids	NIRO
Længde, indfangerspids	1000 mm
Materiale, støtterør	GFK / Al
Længde, støtterør	2400 mm
Transportlængde	2400 mm
Udvendig diameter Ø	40 mm
ledning med diameter Ø	21 mm
Ledning, farve	grå ●
Materiale, leder	Cu
Min. bestillingslængde	6 m
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale, indfangerspids	NIRO
Længde, indfangerspids	1000 mm
Materiale, støtterør	GFK / Al
Længde, støtterør	2400 mm
Transportlængde	2400 mm
Udvendig diameter Ø	40 mm
ledning med diameter Ø	21 mm
Ledning, farve	grå ●
Materiale, leder	Cu
Farve RAL	som 7004
Tværsnit kore (massiv)	16 mm²
Lynstrømsbæreevne (Klasse / I_imp )	H1 / 150 kA
Tilsvarende separationsafstand s (i luft)	≤ 60 cm
Materiale, isolering	PE
Materiale, kappe	PE
Kappens egenskaber	UV-stabiliseret og vejrbestandigt
Tilslutningsdiameter	10 mm
Materiale, tilslutningselementer	NIRO
Støtterør	40 x 4 mm
Min. bestillingslængde	6 m
Udtrækskraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Bøjekraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819675 blev tilføjet til notesblok.

Gå til notesblok

Produkt 819675 blev lagt I kurven.

Gå til webshoppen

Results for products (0)

Results for content (0)

Støtterør med HVI light plus-leder

HVI light plus-leder i støtterør med indfangerspids

artikelnr. 819672 HVI LI PL L6M SR1600 FSP500 GFK AL V2A

Produkt 819672 blev tilføjet til notesblok.

Produkt 819672 blev lagt I kurven.

artikelnr. 819673 HVI LI PL L6M SR1600 FSP1000 GFK AL V2A

Produkt 819673 blev tilføjet til notesblok.

Produkt 819673 blev lagt I kurven.

artikelnr. 819674 HVI LI PL L6M SR2400 FSP500 GFK AL V2A

Produkt 819674 blev tilføjet til notesblok.

Produkt 819674 blev lagt I kurven.

artikelnr. 819675 HVI LI PL L6M SR2400 FSP1000 GFK AL V2A

Produkt 819675 blev tilføjet til notesblok.

Produkt 819675 blev lagt I kurven.

Støtterør med HVI light plus-leder

HVI light plus-leder i støtterør med indfangerspids

artikelnr. 819672 HVI LI PL L6M SR1600 FSP500 GFK AL V2A

Du er ikke autoriseret til at downloade 105672_819672.stp

Du er ikke autoriseret til at downloade 105672_819672.igs

Du er ikke autoriseret til at downloade 105672_819672.jt

Du er ikke autoriseret til at downloade 105672_819672.dwg

Du er ikke autoriseret til at downloade 819672m_D.dxf

Produkt 819672 blev tilføjet til notesblok.

Produkt 819672 blev lagt I kurven.

artikelnr. 819673 HVI LI PL L6M SR1600 FSP1000 GFK AL V2A

Du er ikke autoriseret til at downloade 105673_819673.stp

Du er ikke autoriseret til at downloade 105673_819673.igs

Du er ikke autoriseret til at downloade 105673_819673.jt

Du er ikke autoriseret til at downloade 105673_819673.dwg

Du er ikke autoriseret til at downloade 819673m_D.dxf

Produkt 819673 blev tilføjet til notesblok.

Produkt 819673 blev lagt I kurven.

artikelnr. 819674 HVI LI PL L6M SR2400 FSP500 GFK AL V2A

Du er ikke autoriseret til at downloade 105674_819674.stp

Du er ikke autoriseret til at downloade 105674_819674.igs

Du er ikke autoriseret til at downloade 105674_819674.jt

Du er ikke autoriseret til at downloade 105674_819674.dwg

Du er ikke autoriseret til at downloade 819674m_D.dxf

Produkt 819674 blev tilføjet til notesblok.

Produkt 819674 blev lagt I kurven.

artikelnr. 819675 HVI LI PL L6M SR2400 FSP1000 GFK AL V2A

Du er ikke autoriseret til at downloade 105675_819675.stp

Du er ikke autoriseret til at downloade 105675_819675.igs

Du er ikke autoriseret til at downloade 105675_819675.jt

Du er ikke autoriseret til at downloade 105675_819675.dwg

Du er ikke autoriseret til at downloade 819675m_D.dxf

Produkt 819675 blev tilføjet til notesblok.

Produkt 819675 blev lagt I kurven.
