Støtterør til HVI light plus-leder

Diskret støtterør med integreret PA-fjederelement til anvendelserne
– Vægmontage
– Indvendig/udvendig montering ved installation i stativ på n-ben (med/uden udgang i siden)
– Montering på metaltags- og tagspærsholdere

Uden udgang i siden

Støtterør med indvendig endeafslutning/PA-fjederelement uden udgang i siden. Indfangerspids NIRO, Ø10 mm, længde 500 / 1000 mm.

4 produkter

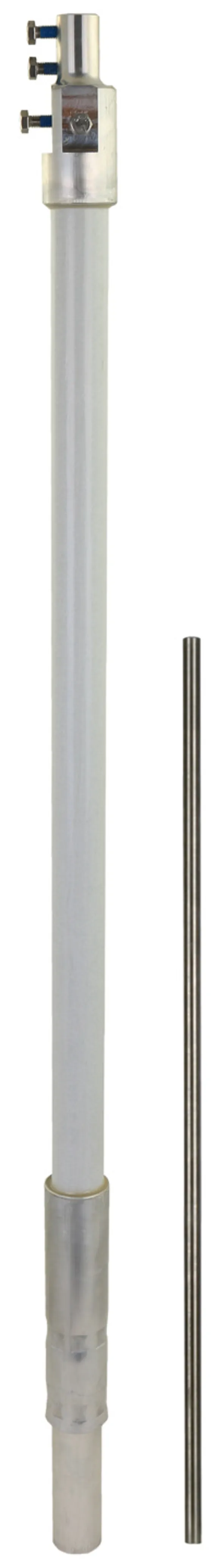

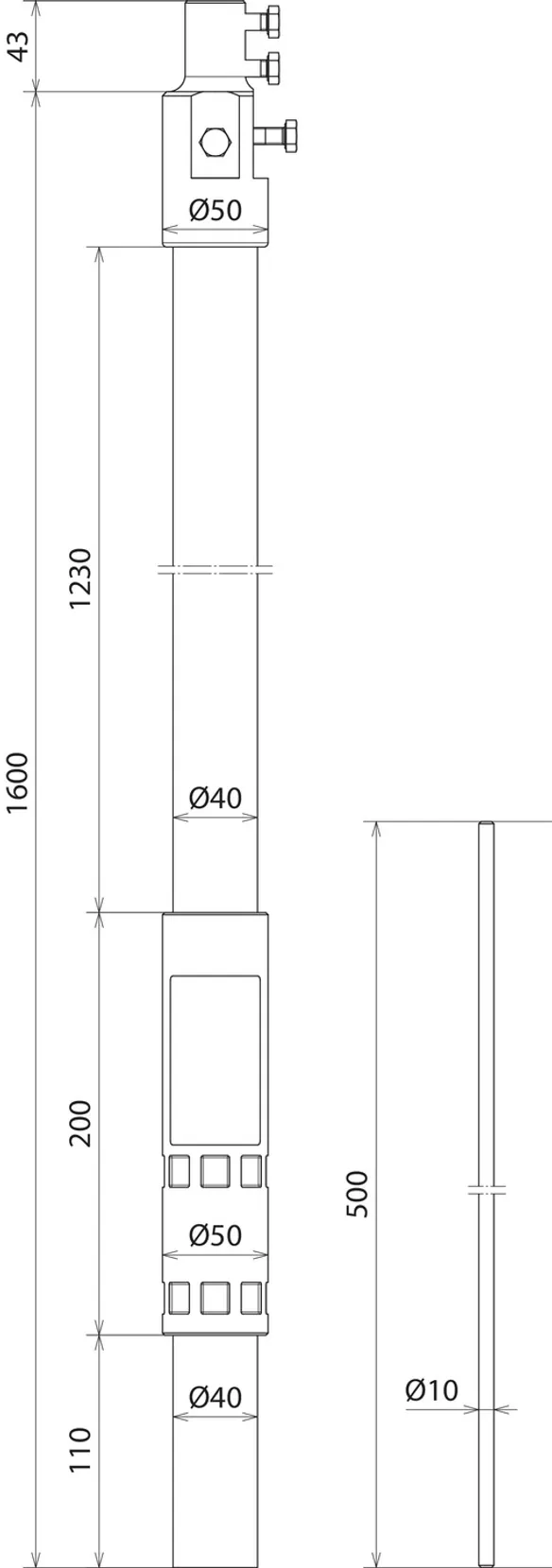

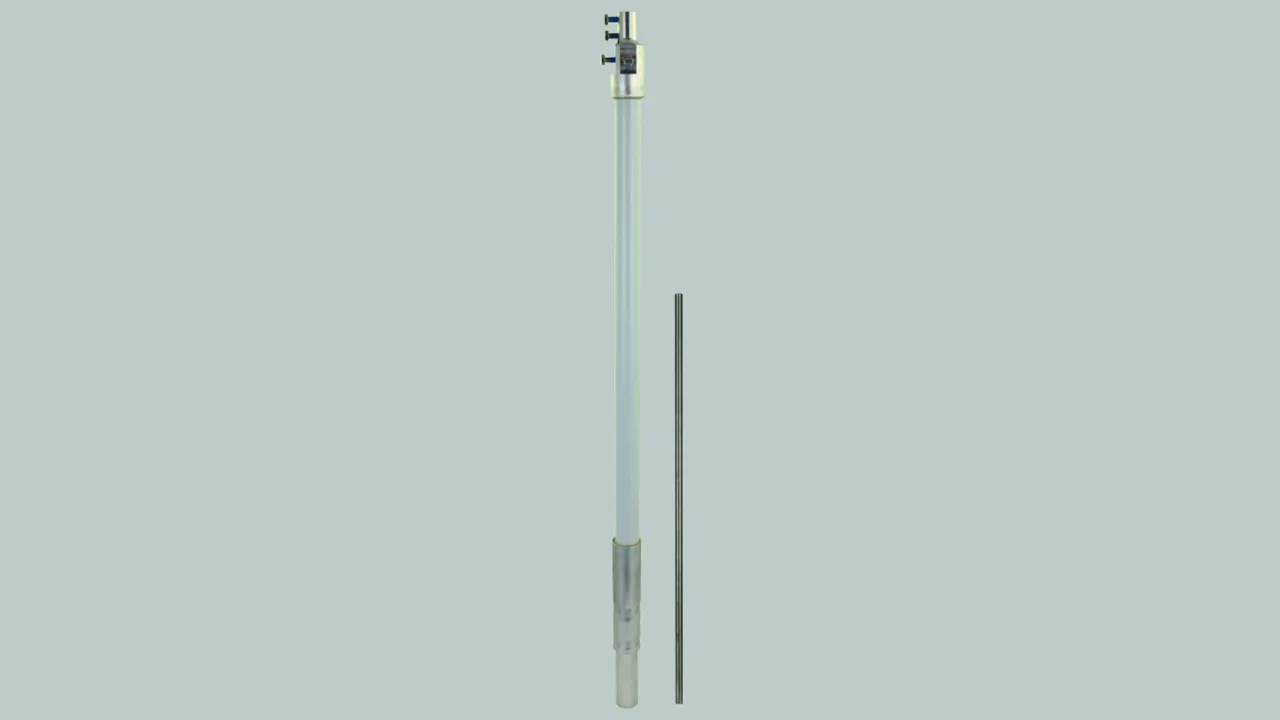

artikelnr. 105672 SR D40 1600 FSP500 HVI LI PL GFK AL V2A

GTIN 4013364494473, CCT (EU): 85389099, Bruttovægt: 2.53 kg, VPE: 1.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

CAD filer

Støtterør til HVI light plus-leder med indfangerspids længde 2100 mm GFK/Al
Støtterør GFK/Al med indvendig endeafslutning
og PA-fjederelement til HVI light plus-lederen
til overholdelse af separationsafstanden til elektrisk
ledende dele iht. DIN EN 62305 (VDE 0185-305-3).
Støtterørene er dimensionerede iht. Eurocode 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Isoleringsområde af glasfiberforstærket plast/GFK,
Materialefaktor km = 0,7
Farve: lysegrå, UV-stabiliseret, i ét stykke
kombineret med indfangerspids Ø10 mm, længde 500 mm af NIRO
Materiale, støtterør: GFK / Al
Længde, støtterør: 1600 mm
Transportlængde: 1600 mm
Udvendig diameter Ø: 40 mm
Isoleringsområdets længde: 1230 mm
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: SR D40 1600 FSP500 HVI LI PL GFK AL V2A
artikelnr.: 105672
eller tilsvarende

Certificater

Tekniske data

Længde, indfangerspids	500 mm
Materiale, støtterør	GFK / Al
Længde, støtterør	1600 mm
Transportlængde	1600 mm
Udvendig diameter Ø	40 mm
Isoleringsområdets længde	1230 mm
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale, indfangerspids	NIRO
Længde, indfangerspids	500 mm
Materiale, støtterør	GFK / Al
Længde, støtterør	1600 mm
Transportlængde	1600 mm
Udvendig diameter Ø	40 mm
Isoleringsområdets længde	1230 mm
Tykkelse	4 mm
Materialefaktor km	0,7
Permanent temperaturområde	-50 °C ... +100 °C
Udgave	UV-stabiliseret
Bøsning	50 x 5 mm
Udtrækskraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Bøjekraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 105672 blev tilføjet til notesblok.

Gå til notesblok

Produkt 105672 blev lagt I kurven.

Gå til webshoppen

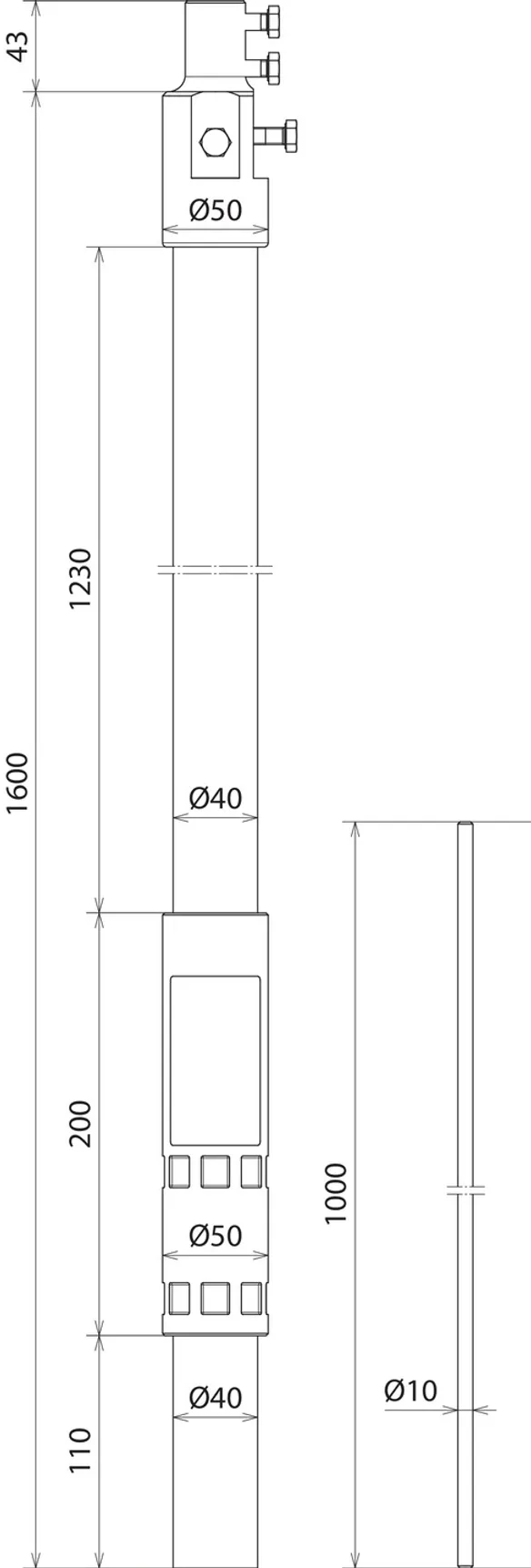

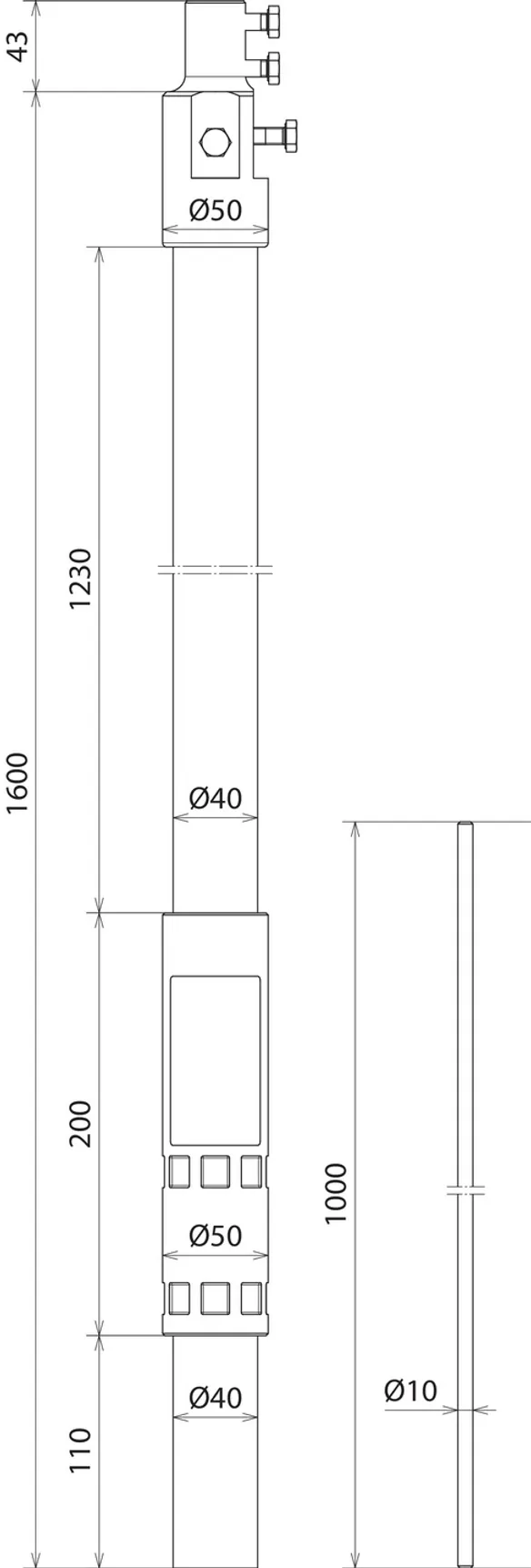

artikelnr. 105673 SR D40 1600 FSP1000 HVI LI PL GFK AL V2A

GTIN 4013364494497, CCT (EU): 85389099, Bruttovægt: 2.80 kg, VPE: 1.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

CAD filer

Støtterør til HVI light plus-leder med indfangerspids længde 2600 mm GFK/Al
Støtterør GFK/Al med indvendig endeafslutning
og PA-fjederelement til HVI light plus-lederen
til overholdelse af separationsafstanden til elektrisk
ledende dele iht. DIN EN 62305 (VDE 0185-305-3).
Støtterørene er dimensionerede iht. Eurocode 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Isoleringsområde af glasfiberforstærket plast/GFK,
Materialefaktor km = 0,7
Farve: lysegrå, UV-stabiliseret, i ét stykke
kombineret med indfangerspids Ø 10 mm, længde 1000 mm af NIRO
Materiale, støtterør: GFK / Al
Længde, støtterør: 1600 mm
Transportlængde: 1600 mm
Udvendig diameter Ø: 40 mm
Isoleringsområdets længde: 1230 mm
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: SR D40 1600 FSP1000 HVI LI PL GFK AL V2A
artikelnr.: 105673
eller tilsvarende

Certificater

Tekniske data

Længde, indfangerspids	1000 mm
Materiale, støtterør	GFK / Al
Længde, støtterør	1600 mm
Transportlængde	1600 mm
Udvendig diameter Ø	40 mm
Isoleringsområdets længde	1230 mm
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale, indfangerspids	NIRO
Længde, indfangerspids	1000 mm
Materiale, støtterør	GFK / Al
Længde, støtterør	1600 mm
Transportlængde	1600 mm
Udvendig diameter Ø	40 mm
Isoleringsområdets længde	1230 mm
Tykkelse	4 mm
Materialefaktor km	0,7
Permanent temperaturområde	-50 °C ... +100 °C
Udgave	UV-stabiliseret
Bøsning	50 x 5 mm
Udtrækskraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Bøjekraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 105673 blev tilføjet til notesblok.

Gå til notesblok

Produkt 105673 blev lagt I kurven.

Gå til webshoppen

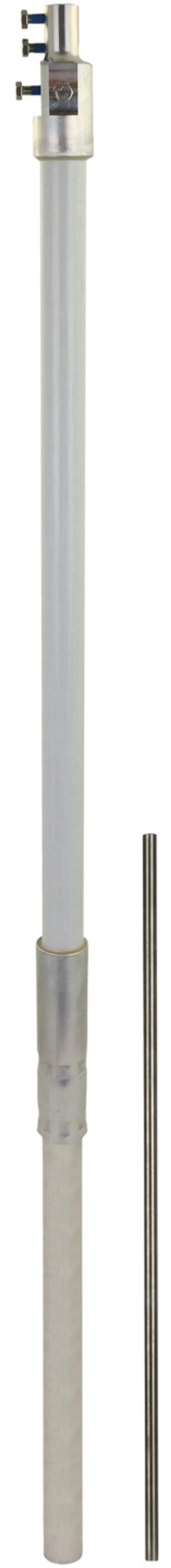

artikelnr. 105674 SR D40 2400 FSP500 HVI LI PL GFK AL V2A

GTIN 4013364494503, CCT (EU): 85389099, Bruttovægt: 3.53 kg, VPE: 1.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

CAD filer

Støtterør til HVI light plus-leder med indfangerspids længde 2900 mm GFK/Al
Støtterør GFK/Al med indvendig endeafslutning
og PA-fjederelement til HVI light plus-lederen
til overholdelse af separationsafstanden til elektrisk
ledende dele iht. DIN EN 62305 (VDE 0185-305-3).
Støtterørene er dimensionerede iht. Eurocode 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Isoleringsområde af glasfiberforstærket plast/GFK,
Materialefaktor km = 0,7
Farve: lysegrå, UV-stabiliseret, i ét stykke
kombineret med indfangerspids Ø10 mm, længde 500 mm af NIRO
Materiale, støtterør: GFK / Al
Længde, støtterør: 2400 mm
Transportlængde: 2400 mm
Udvendig diameter Ø: 40 mm
Isoleringsområdets længde: 1230 mm
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: SR D40 2400 FSP500 HVI LI PL GFK AL V2A
artikelnr.: 105674
eller tilsvarende

Certificater

Tekniske data

Længde, indfangerspids	500 mm
Materiale, støtterør	GFK / Al
Længde, støtterør	2400 mm
Transportlængde	2400 mm
Udvendig diameter Ø	40 mm
Isoleringsområdets længde	1230 mm
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale, indfangerspids	NIRO
Længde, indfangerspids	500 mm
Materiale, støtterør	GFK / Al
Længde, støtterør	2400 mm
Transportlængde	2400 mm
Udvendig diameter Ø	40 mm
Isoleringsområdets længde	1230 mm
Tykkelse	4 mm
Materialefaktor km	0,7
Permanent temperaturområde	-50 °C ... +100 °C
Udgave	UV-stabiliseret
Bøsning	50 x 5 mm
Udtrækskraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Bøjekraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 105674 blev tilføjet til notesblok.

Gå til notesblok

Produkt 105674 blev lagt I kurven.

Gå til webshoppen

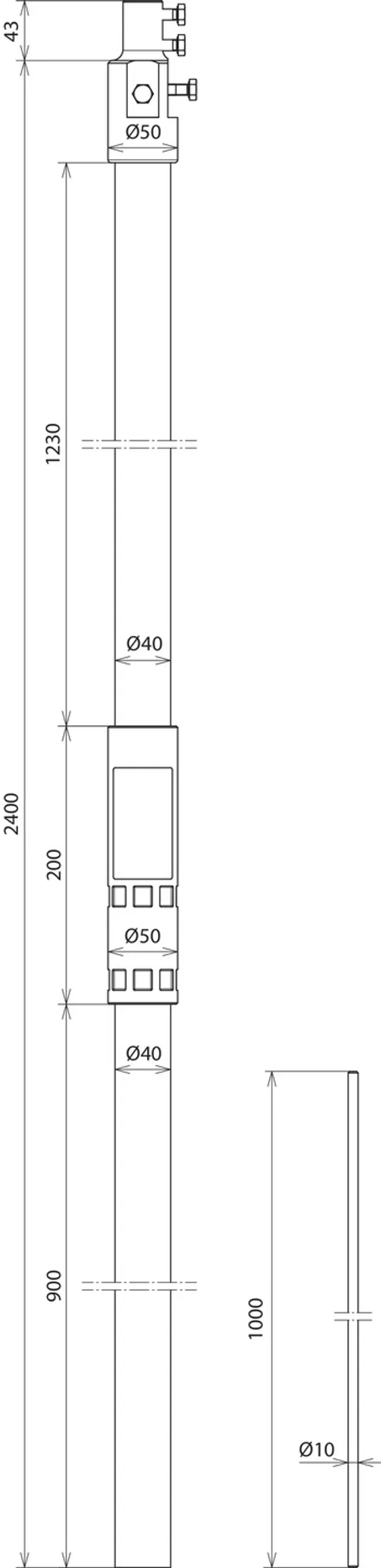

artikelnr. 105675 SR D40 2400 FSP1000 HVI LI PL GFK AL V2A

GTIN 4013364494510, CCT (EU): 85389099, Bruttovægt: 3.80 kg, VPE: 1.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

CAD filer

Støtterør til HVI light plus-leder med indfangerspids længde 3400 mm GFK/Al
Støtterør GFK/Al med indvendig endeafslutning
og PA-fjederelement til HVI light plus-lederen
til overholdelse af separationsafstanden til elektrisk
ledende dele iht. DIN EN 62305 (VDE 0185-305-3).
Støtterørene er dimensionerede iht. Eurocode 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Isoleringsområde af glasfiberforstærket plast/GFK,
Materialefaktor km = 0,7
Farve: lysegrå, UV-stabiliseret, i ét stykke
kombineret med indfangerspids Ø 10 mm, længde 1000 mm af NIRO
Materiale, støtterør: GFK / Al
Længde, støtterør: 2400 mm
Transportlængde: 2400 mm
Udvendig diameter Ø: 40 mm
Isoleringsområdets længde: 1230 mm
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: SR D40 2400 FSP1000 HVI LI PL GFK AL V2A
artikelnr.: 105675
eller tilsvarende

Certificater

Tekniske data

Længde, indfangerspids	1000 mm
Materiale, støtterør	GFK / Al
Længde, støtterør	2400 mm
Transportlængde	2400 mm
Udvendig diameter Ø	40 mm
Isoleringsområdets længde	1230 mm
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale, indfangerspids	NIRO
Længde, indfangerspids	1000 mm
Materiale, støtterør	GFK / Al
Længde, støtterør	2400 mm
Transportlængde	2400 mm
Udvendig diameter Ø	40 mm
Isoleringsområdets længde	1230 mm
Tykkelse	4 mm
Materialefaktor km	0,7
Permanent temperaturområde	-50 °C ... +100 °C
Udgave	UV-stabiliseret
Bøsning	50 x 5 mm
Udtrækskraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Bøjekraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 105675 blev tilføjet til notesblok.

Gå til notesblok

Produkt 105675 blev lagt I kurven.

Gå til webshoppen

Med udgang i siden

Støtterør med indvendig endeafslutning / PA-fjederelement med udgang i siden | Indfangerspids NIRO Ø10 mm, længde 500 / 1000 mm.

2 produkter

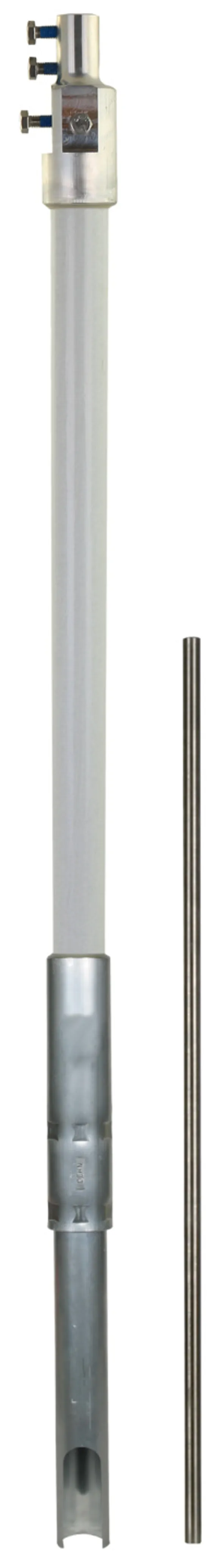

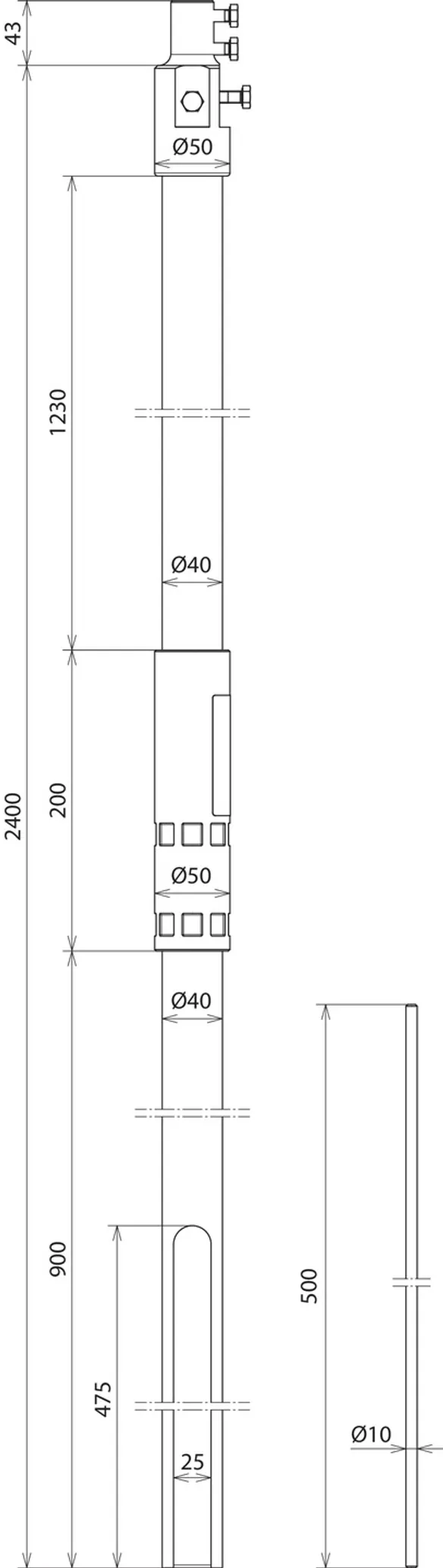

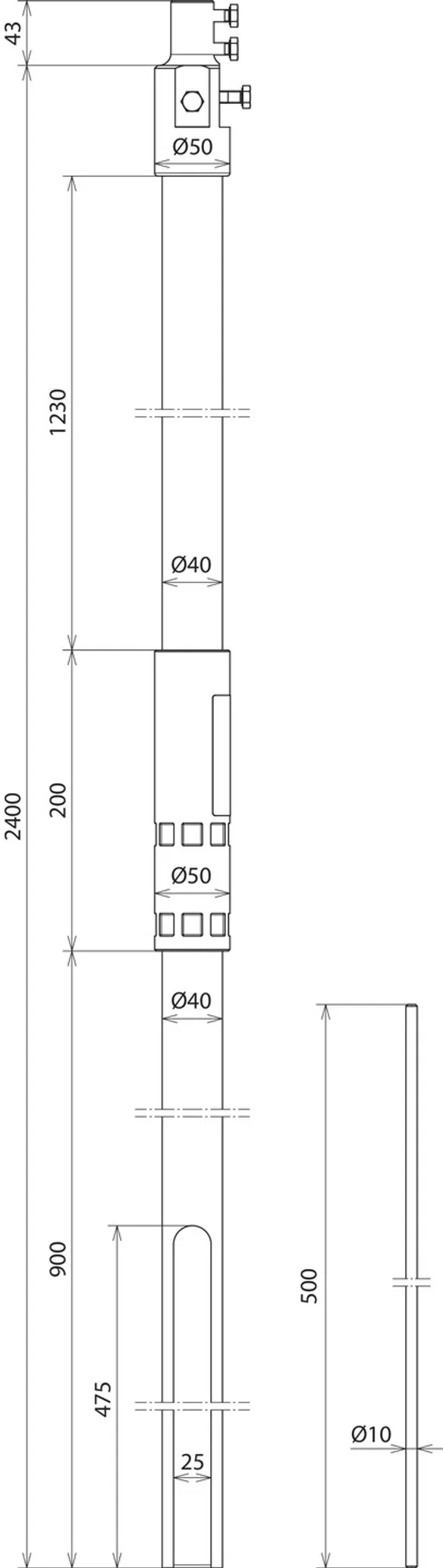

artikelnr. 105677 SR D40 2400 FSP500 SA HVI LI PL GFK AL

GTIN 4013364500044, CCT (EU): 85389099, Bruttovægt: 3.35 kg, VPE: 1.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

CAD filer

Støtterør til HVI light plus-leder med indfangerspids
og udgang i siden Længde 2900 mm GFK/Al
Støtterør GFK/Al med indvendig endeafslutning
og PA-fjederelement til HVI light plus-lederen
til overholdelse af separationsafstanden til elektrisk
ledende dele iht. DIN EN 62305 (VDE 0185-305-3).
Støtterørene er dimensionerede iht. Eurocode 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Isoleringsområde af glasfiberforstærket plast/GFK,
Materialefaktor km = 0,7
Farve: lysegrå, UV-stabiliseret, i ét stykke
kombineret med indfangerspids Ø10 mm, længde 500 mm af NIRO
Materiale, støtterør: GFK / Al
Længde, støtterør: 2400 mm
Transportlængde: 2400 mm
Udvendig diameter Ø: 40 mm
Isoleringsområdets længde: 1230 mm
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: SR D40 2400 FSP500 SA HVI LI PL GFK AL
artikelnr.: 105677
eller tilsvarende

Certificater

Tekniske data

Længde, indfangerspids	500 mm
Materiale, støtterør	GFK / Al
Længde, støtterør	2400 mm
Transportlængde	2400 mm
Udvendig diameter Ø	40 mm
Isoleringsområdets længde	1230 mm
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale, indfangerspids	NIRO
Længde, indfangerspids	500 mm
Materiale, støtterør	GFK / Al
Længde, støtterør	2400 mm
Transportlængde	2400 mm
Udvendig diameter Ø	40 mm
Isoleringsområdets længde	1230 mm
Tykkelse	4 mm
Materialefaktor km	0,7
Permanent temperaturområde	-50 °C ... +100 °C
Udgave	UV-stabiliseret
Bøsning	50 x 5 mm
Udtrækskraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Bøjekraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 105677 blev tilføjet til notesblok.

Gå til notesblok

Produkt 105677 blev lagt I kurven.

Gå til webshoppen

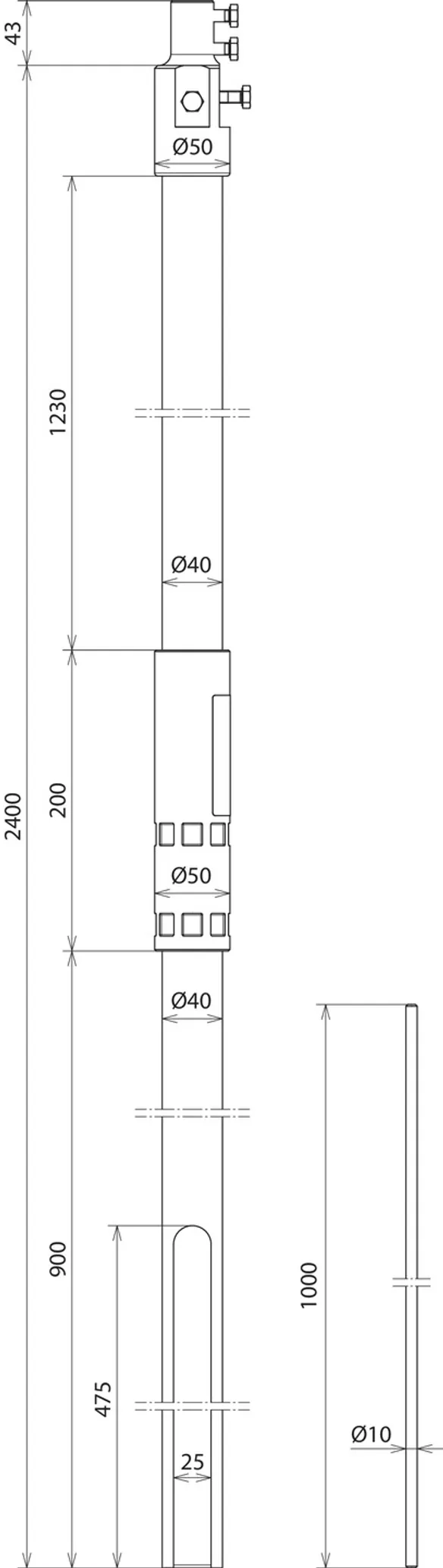

artikelnr. 105678 SR D40 2400 FSP1000 SA HVI LI PL GFK AL

GTIN 4013364500051, CCT (EU): 85389099, Bruttovægt: 3.62 kg, VPE: 1.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

CAD filer

Støtterør til HVI light plus-leder med indfangerspids
og udgang i siden længde 3400 mm GFK/Al
Støtterør GFK/Al med indvendig endeafslutning
og PA-fjederelement til HVI light plus-lederen
til overholdelse af separationsafstanden til elektrisk
ledende dele iht. DIN EN 62305 (VDE 0185-305-3).
Støtterørene er dimensionerede iht. Eurocode 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Isoleringsområde af glasfiberforstærket plast/GFK,
Materialefaktor km = 0,7
Farve: lysegrå, UV-stabiliseret, i ét stykke
kombineret med indfangerspids Ø 10 mm, længde 1000 mm af NIRO
Materiale, støtterør: GFK / Al
Længde, støtterør: 2400 mm
Transportlængde: 2400 mm
Udvendig diameter Ø: 40 mm
Isoleringsområdets længde: 1230 mm
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: SR D40 2400 FSP1000 SA HVI LI PL GFK AL
artikelnr.: 105678
eller tilsvarende

Certificater

Tekniske data

Længde, indfangerspids	1000 mm
Materiale, støtterør	GFK / Al
Længde, støtterør	2400 mm
Transportlængde	2400 mm
Udvendig diameter Ø	40 mm
Isoleringsområdets længde	1230 mm
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale, indfangerspids	NIRO
Længde, indfangerspids	1000 mm
Materiale, støtterør	GFK / Al
Længde, støtterør	2400 mm
Transportlængde	2400 mm
Udvendig diameter Ø	40 mm
Isoleringsområdets længde	1230 mm
Tykkelse	4 mm
Materialefaktor km	0,7
Permanent temperaturområde	-50 °C ... +100 °C
Udgave	UV-stabiliseret
Bøsning	50 x 5 mm
Udtrækskraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Bøjekraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 105678 blev tilføjet til notesblok.

Gå til notesblok

Produkt 105678 blev lagt I kurven.

Gå til webshoppen

Til metaltags- og tagspærsholdere

Støtterør med indvendig endeafslutning/potentialudligningsfjederelement til montering under tag. Indfangerspids NIRO, Ø10 mm, længde 1000 mm

1 produkt

artikelnr. 105688 SR D40 2680 FSP1000 DSH GFK AL V2A

GTIN 4013364499775, CCT (EU): 85389099, Bruttovægt: 4.83 kg, VPE: 1.00 Pakkestørrelse

billeder

Open PDF

Yderligere information

CAD filer

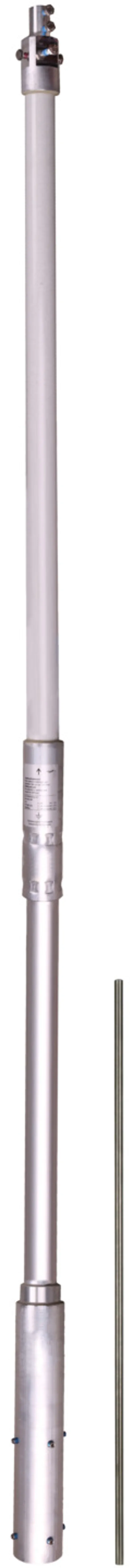

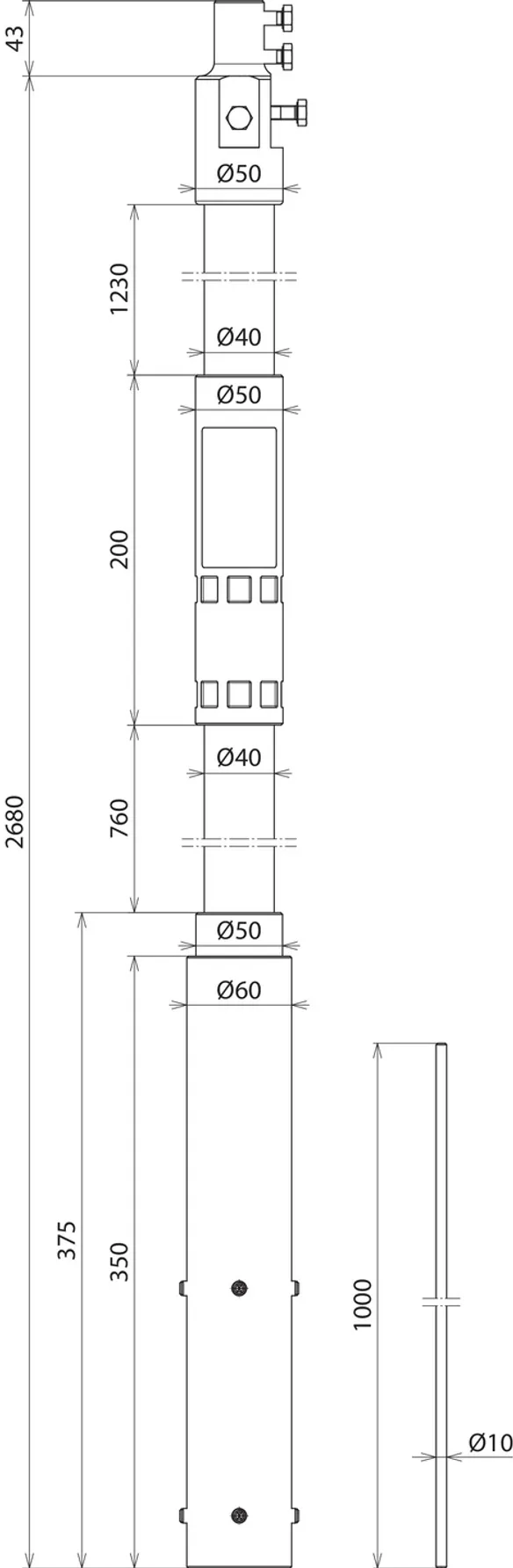

Støtterør til HVI light plus-leder med indfangerspids længde 3680 mm GFK/Al
Støtterør GFK/Al med indvendig endeafslutning
og PA-fjederelement til HVI light plus-lederen
til overholdelse af separationsafstanden til elektrisk
ledende dele iht. DIN EN 62305 (VDE 0185-305-3).
Støtterørene er dimensionerede iht. Eurocode 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Isoleringsområde af glasfiberforstærket plast/GFK,
Materialefaktor km = 0,7
Farve: lysegrå, UV-stabiliseret, i ét stykke
kombineret med indfangerspids Ø 10 mm, længde 1000 mm af NIRO
Materiale, støtterør: GFK / Al
Længde, støtterør: 2680 mm
Transportlængde: 2680 mm
Udvendig diameter Ø: 40 mm
Isoleringsområdets længde: 1230 mm
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: SR D40 2680 FSP1000 DSH GFK AL V2A
artikelnr.: 105688
eller tilsvarende

Certificater

Tekniske data

Længde, indfangerspids	1000 mm
Materiale, støtterør	GFK / Al
Længde, støtterør	2680 mm
Transportlængde	2680 mm
Udvendig diameter Ø	40 mm
Isoleringsområdets længde	1230 mm
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale, indfangerspids	NIRO
Længde, indfangerspids	1000 mm
Materiale, støtterør	GFK / Al
Længde, støtterør	2680 mm
Transportlængde	2680 mm
Udvendig diameter Ø	40 mm
Isoleringsområdets længde	1230 mm
Tykkelse	4 mm
Materialefaktor km	0,7
Permanent temperaturområde	-50 °C ... +100 °C
Udgave	UV-stabiliseret
Bøsning	50 x 5 mm
Udtrækskraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Bøjekraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 105688 blev tilføjet til notesblok.

Gå til notesblok

Produkt 105688 blev lagt I kurven.

Gå til webshoppen

Results for products (0)

Results for content (0)

Støtterør til HVI light plus-leder

Uden udgang i siden

artikelnr. 105672 SR D40 1600 FSP500 HVI LI PL GFK AL V2A

Produkt 105672 blev tilføjet til notesblok.

Produkt 105672 blev lagt I kurven.

artikelnr. 105673 SR D40 1600 FSP1000 HVI LI PL GFK AL V2A

Produkt 105673 blev tilføjet til notesblok.

Produkt 105673 blev lagt I kurven.

artikelnr. 105674 SR D40 2400 FSP500 HVI LI PL GFK AL V2A

Produkt 105674 blev tilføjet til notesblok.

Produkt 105674 blev lagt I kurven.

artikelnr. 105675 SR D40 2400 FSP1000 HVI LI PL GFK AL V2A

Produkt 105675 blev tilføjet til notesblok.

Produkt 105675 blev lagt I kurven.

Med udgang i siden

artikelnr. 105677 SR D40 2400 FSP500 SA HVI LI PL GFK AL

Produkt 105677 blev tilføjet til notesblok.

Produkt 105677 blev lagt I kurven.

artikelnr. 105678 SR D40 2400 FSP1000 SA HVI LI PL GFK AL

Produkt 105678 blev tilføjet til notesblok.

Produkt 105678 blev lagt I kurven.

Til metaltags- og tagspærsholdere

artikelnr. 105688 SR D40 2680 FSP1000 DSH GFK AL V2A

Produkt 105688 blev tilføjet til notesblok.

Produkt 105688 blev lagt I kurven.

Støtterør til HVI light plus-leder

Uden udgang i siden

artikelnr. 105672 SR D40 1600 FSP500 HVI LI PL GFK AL V2A

Du er ikke autoriseret til at downloade 105672_819672.stp

Du er ikke autoriseret til at downloade 105672_819672.igs

Du er ikke autoriseret til at downloade 105672_819672.jt

Du er ikke autoriseret til at downloade 105672_819672.dwg

Du er ikke autoriseret til at downloade 105672m_D.dxf

Produkt 105672 blev tilføjet til notesblok.

Produkt 105672 blev lagt I kurven.

artikelnr. 105673 SR D40 1600 FSP1000 HVI LI PL GFK AL V2A

Du er ikke autoriseret til at downloade 105673_819673.stp

Du er ikke autoriseret til at downloade 105673_819673.igs

Du er ikke autoriseret til at downloade 105673_819673.jt

Du er ikke autoriseret til at downloade 105673_819673.dwg

Du er ikke autoriseret til at downloade 105673m_D.dxf

Produkt 105673 blev tilføjet til notesblok.

Produkt 105673 blev lagt I kurven.

artikelnr. 105674 SR D40 2400 FSP500 HVI LI PL GFK AL V2A

Du er ikke autoriseret til at downloade 105674_819674.stp

Du er ikke autoriseret til at downloade 105674_819674.igs

Du er ikke autoriseret til at downloade 105674_819674.jt

Du er ikke autoriseret til at downloade 105674_819674.dwg

Du er ikke autoriseret til at downloade 105674m_D.dxf

Produkt 105674 blev tilføjet til notesblok.

Produkt 105674 blev lagt I kurven.

artikelnr. 105675 SR D40 2400 FSP1000 HVI LI PL GFK AL V2A

Du er ikke autoriseret til at downloade 105675_819675.stp

Du er ikke autoriseret til at downloade 105675_819675.igs

Du er ikke autoriseret til at downloade 105675_819675.jt

Du er ikke autoriseret til at downloade 105675_819675.dwg

Du er ikke autoriseret til at downloade 105675m_D.dxf

Produkt 105675 blev tilføjet til notesblok.

Produkt 105675 blev lagt I kurven.

Med udgang i siden

artikelnr. 105677 SR D40 2400 FSP500 SA HVI LI PL GFK AL

Du er ikke autoriseret til at downloade 105677.stp

Du er ikke autoriseret til at downloade 105677.igs

Du er ikke autoriseret til at downloade 105677.jt

Du er ikke autoriseret til at downloade 105677.dwg

Du er ikke autoriseret til at downloade 105677m_D.dxf

Produkt 105677 blev tilføjet til notesblok.

Produkt 105677 blev lagt I kurven.

artikelnr. 105678 SR D40 2400 FSP1000 SA HVI LI PL GFK AL

Du er ikke autoriseret til at downloade 105678.stp

Du er ikke autoriseret til at downloade 105678.igs

Du er ikke autoriseret til at downloade 105678.jt

Du er ikke autoriseret til at downloade 105678.dwg

Du er ikke autoriseret til at downloade 105678m_D.dxf

Produkt 105678 blev tilføjet til notesblok.

Produkt 105678 blev lagt I kurven.

Til metaltags- og tagspærsholdere

artikelnr. 105688 SR D40 2680 FSP1000 DSH GFK AL V2A

Du er ikke autoriseret til at downloade 105688_819688.stp

Du er ikke autoriseret til at downloade 105688_819688.igs

Du er ikke autoriseret til at downloade 105688_819688.jt

Du er ikke autoriseret til at downloade 105688_819688.dwg

Du er ikke autoriseret til at downloade 105688m_D.dxf

Produkt 105688 blev tilføjet til notesblok.

Produkt 105688 blev lagt I kurven.
