Parallelverbinder

Zum Verbinden von zwei Leitern in Parallelanordnung.

Für gleiche Durchmesser mit einer Schraube

2 produkter

artikelnr. 306020 PV 7.10 FRM10X35 STTZN

GTIN 4013364096264, CCT (EU): 85359000, Bruttovægt: 147.00 g, VPE: 50.00 Stk.

billeder

Open PDF

Yderligere information

CAD filer

Parallelverbinder mit einer Schraube St/tZn
Parallelverbinder zum Verbinden von zwei Leitern in Parallelanordnung
Werkstoff Klemme: St/tZn
Klemmbereich Rd / Rd: 7-10 mm
Schraube: M10 x 35 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: PV 7.10 FRM10X35 STTZN
Art.-Nr.: 306020
oder gleichwertig.

Certificater

Tekniske data

Werkstoff Klemme	St/tZn
Klemmbereich Rd / Rd	7-10 mm
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	4,0 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	St/tZn
Klemmbereich Rd / Rd	7-10 mm
Schraube	e M10 x 35 mm
Werkstoff Schraube / Mutter	St/tZn
Blitzstromtragfähigkeit (10/350 µs)	& *⁾
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	4,0 kA
Materialstärke	4 mm
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Produkt 306020 blev tilføjet til notesblok.

Gå til notesblok

Produkt 306020 blev lagt I kurven.

Gå til webshoppen

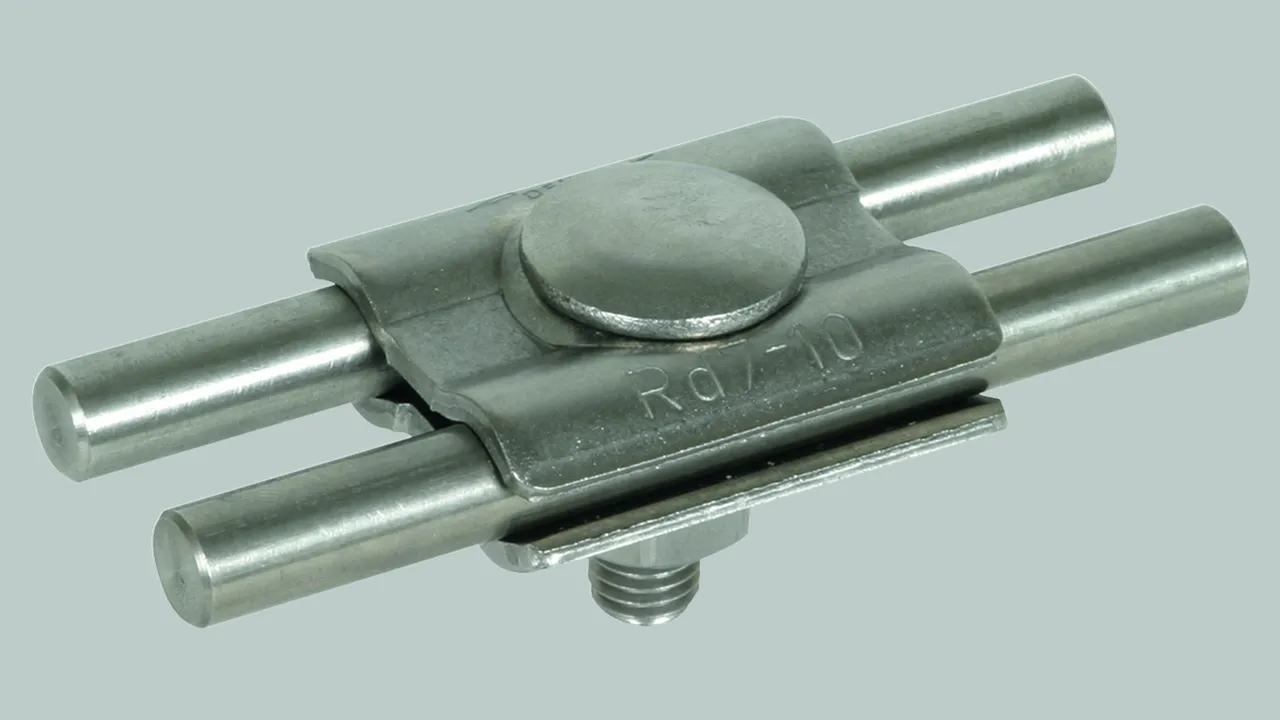

artikelnr. 306029 PV 7.10 FRM10X35 V4A

GTIN 4013364129467, CCT (EU): 85359000, Bruttovægt: 122.00 g, VPE: 50.00 Stk.

billeder

Open PDF

Yderligere information

CAD filer

Parallelverbinder mit einer Schraube NIRO (V4A)
Parallelverbinder zum Verbinden von zwei Leitern in Parallelanordnung
Werkstoff Klemme: NIRO (V4A)
Klemmbereich Rd / Rd: 7-10 mm
Klemmbereich (mehrdrähtig / Seil): 25-120 mm2
Schraube: M10 x 35 mm
Werkstoff-Nr.: 1.4571 / 1.4404 / 1.4401
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: PV 7.10 FRM10X35 V4A
Art.-Nr.: 306029
oder gleichwertig.

Certificater

Tekniske data

Werkstoff Klemme	NIRO (V4A)
Klemmbereich Rd / Rd	7-10 mm
Klemmbereich (mehrdrähtig / Seil)	25-120 mm²
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	2,9 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	NIRO (V4A)
Klemmbereich Rd / Rd	7-10 mm
Klemmbereich (mehrdrähtig / Seil)	25-120 mm²
Schraube	e M10 x 35 mm
Werkstoff Schraube / Mutter	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
Ausführung	auch für unterirdische Anwendung
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	2,9 kA
Materialstärke	3 mm
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Produkt 306029 blev tilføjet til notesblok.

Gå til notesblok

Produkt 306029 blev lagt I kurven.

Gå til webshoppen

Für gleiche Durchmesser mit zwei Schrauben

2 produkter

artikelnr. 307000 PV 7.10 SKM8X20 STTZN

GTIN 4013364024151, CCT (EU): 85359000, Bruttovægt: 107.00 g, VPE: 50.00 Stk.

billeder

Open PDF

Yderligere information

Parallelverbinder mit zwei Schrauben St/tZn
Parallelverbinder zum Verbinden von zwei Leitern in Parallelanordnung
Werkstoff Klemme: St/tZn
Klemmbereich Rd / Rd: 7-10 mm
Schraube: M8 x 20 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: PV 7.10 SKM8X20 STTZN
Art.-Nr.: 307000
oder gleichwertig.

Certificater

Tekniske data

Werkstoff Klemme	St/tZn
Klemmbereich Rd / Rd	7-10 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Produkt 307000 blev tilføjet til notesblok.

Gå til notesblok

Produkt 307000 blev lagt I kurven.

Gå til webshoppen

artikelnr. 307007 PV 7.10 SKM8X20 CU

GTIN 4013364024168, CCT (EU): 85359000, Bruttovægt: 106.00 g, VPE: 1.00 Stk.

billeder

Open PDF

Yderligere information

Parallelverbinder mit zwei Schrauben Cu
Parallelverbinder zum Verbinden von zwei Leitern in Parallelanordnung
Werkstoff Klemme: Cu
Klemmbereich Rd / Rd: 7-10 mm
Klemmbereich (mehrdrähtig / Seil): 16-95 mm2
Schraube: M8 x 20 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: PV 7.10 SKM8X20 CU
Art.-Nr.: 307007
oder gleichwertig.

Certificater

Tekniske data

Werkstoff Klemme	Cu
Klemmbereich Rd / Rd	7-10 mm
Klemmbereich (mehrdrähtig / Seil)	16-95 mm²
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Produkt 307007 blev tilføjet til notesblok.

Gå til notesblok

Produkt 307007 blev lagt I kurven.

Gå til webshoppen

Für unterschiedliche Durchmesser mit einer Schraube

2 produkter

artikelnr. 306121 PV 6.22 FRM10X40 STBLANK

GTIN 4013364284920, CCT (EU): 85359000, Bruttovægt: 163.16 g, VPE: 50.00 Stk.

billeder

Open PDF

Yderligere information

CAD filer

Parallelverbinder mit einer Schraube St/blank
Parallelverbinder zum Verbinden von zwei Leitern in Parallelanordnung
Werkstoff Klemme: St/blank
Klemmbereich Rd / Rd: 6-22 / 6-22 mm
Schraube: M10 x 40 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: PV 6.22 FRM10X40 STBLANK
Art.-Nr.: 306121
oder gleichwertig.

Certificater

Tekniske data

Werkstoff Klemme	St/blank
Klemmbereich Rd / Rd	6-22 / 6-22 mm
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	6,1 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	St/blank
Klemmbereich Rd / Rd	6-22 / 6-22 mm
Schraube	e M10 x 40 mm
Werkstoff Schraube / Mutter	St/tZn
Blitzstromtragfähigkeit (10/350 µs)	& *⁾
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	6,1 kA
Materialstärke	4 mm
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Produkt 306121 blev tilføjet til notesblok.

Gå til notesblok

Produkt 306121 blev lagt I kurven.

Gå til webshoppen

artikelnr. 306122 PV 6.22 FRM10X40 STTZN

GTIN 4013364284937, CCT (EU): 85359000, Bruttovægt: 167.12 g, VPE: 50.00 Stk.

billeder

Open PDF

Yderligere information

CAD filer

Parallelverbinder mit einer Schraube St/tZn
Parallelverbinder zum Verbinden von zwei Leitern in Parallelanordnung
Werkstoff Klemme: St/tZn
Klemmbereich Rd / Rd: 6-22 / 6-22 mm
Schraube: M10 x 40 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: PV 6.22 FRM10X40 STTZN
Art.-Nr.: 306122
oder gleichwertig.

Certificater

Tekniske data

Werkstoff Klemme	St/tZn
Klemmbereich Rd / Rd	6-22 / 6-22 mm
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	6,1 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	St/tZn
Klemmbereich Rd / Rd	6-22 / 6-22 mm
Schraube	e M10 x 40 mm
Werkstoff Schraube / Mutter	St/tZn
Blitzstromtragfähigkeit (10/350 µs)	& *⁾
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	6,1 kA
Materialstärke	4 mm
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Produkt 306122 blev tilføjet til notesblok.

Gå til notesblok

Produkt 306122 blev lagt I kurven.

Gå til webshoppen

Für unterschiedliche Durchmesser 4-10 mm mit zwei Schrauben

2 produkter

artikelnr. 305000 PV 4.10 SKM8X30 STTZN

GTIN 4013364041936, CCT (EU): 85359000, Bruttovægt: 148.00 g, VPE: 50.00 Stk.

billeder

Open PDF

Yderligere information

CAD filer

Parallelverbinder für unterschiedliche Durchmesser 4-10mm St/tZn
Parallelverbinder zum Verbinden von zwei Leitern in Parallelanordnung
Werkstoff Klemme: St/tZn
Klemmbereich Rd / Rd: 4-10 mm
Schraube: M8 x 30 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: PV 4.10 SKM8X30 STTZN
Art.-Nr.: 305000
oder gleichwertig.

Certificater

Tekniske data

Werkstoff Klemme	St/tZn
Klemmbereich Rd / Rd	4-10 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Produkt 305000 blev tilføjet til notesblok.

Gå til notesblok

Produkt 305000 blev lagt I kurven.

Gå til webshoppen

artikelnr. 305007 PV 4.10 SKM8X30 CU

GTIN 4013364052307, CCT (EU): 85369095, Bruttovægt: 153.00 g, VPE: 50.00 Stk.

billeder

Open PDF

Yderligere information

CAD filer

Parallelverbinder für unterschiedliche Durchmesser 4-10mm Cu
Parallelverbinder zum Verbinden von zwei Leitern in Parallelanordnung
Werkstoff Klemme: Cu
Klemmbereich Rd / Rd: 4-10 mm
Klemmbereich (mehrdrähtig / Seil): 10-70 mm2
Schraube: M8 x 30 mm
Werkstoff-Nr.: 1.4571 / 1.4404 / 1.4401
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: PV 4.10 SKM8X30 CU
Art.-Nr.: 305007
oder gleichwertig.

Certificater

Tekniske data

Werkstoff Klemme	Cu
Klemmbereich Rd / Rd	4-10 mm
Klemmbereich (mehrdrähtig / Seil)	10-70 mm²
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	13,6 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	Cu
Klemmbereich Rd / Rd	4-10 mm
Klemmbereich (mehrdrähtig / Seil)	10-70 mm²
Schraube	di M8 x 30 mm
Werkstoff Schraube / Mutter	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	13,6 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Produkt 305007 blev tilføjet til notesblok.

Gå til notesblok

Produkt 305007 blev lagt I kurven.

Gå til webshoppen

Für gleiche und unterschiedliche Seildurchmesser klein

Mit Gewinde im Unterteil und Kontermutter M8.
Angegebener Kurzschlussstrom gilt für 70 mm² Cu-Seil.

1 produkt

artikelnr. 306100 PV 5.12.5 SKM8X45 CU

GTIN 4013364024113, CCT (EU): 85359000, Bruttovægt: 238.30 g, VPE: 25.00 Stk.

billeder

Open PDF

Yderligere information

CAD filer

Parallelverbinder für unterschiedliche Seildurchmesser klein Cu
Parallelverbinder zum Verbinden von zwei Leitern oder Seilen in Parallelanordnung
Werkstoff Klemme: Cu
Klemmbereich Rd / Rd: 5-12,5 mm
Klemmbereich (mehrdrähtig / Seil): 16-95 mm2
Schraube: M8 x 45 mm
Werkstoff-Nr.: 1.4571 / 1.4404 / 1.4401
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: PV 5.12.5 SKM8X45 CU
Art.-Nr.: 306100
oder gleichwertig.

Certificater

Tekniske data

Werkstoff Klemme	Cu
Klemmbereich Rd / Rd	5-12,5 mm
Klemmbereich (mehrdrähtig / Seil)	16-95 mm²
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	13,6 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	Cu
Klemmbereich Rd / Rd	5-12,5 mm
Klemmbereich (mehrdrähtig / Seil)	16-95 mm²
Schraube	di M8 x 45 mm
Werkstoff Schraube / Mutter	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	13,6 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Produkt 306100 blev tilføjet til notesblok.

Gå til notesblok

Produkt 306100 blev lagt I kurven.

Gå til webshoppen

Für gleiche und unterschiedliche Seildurchmesser groß

Mit Gewinde im Unterteil und Kontermutter M10.
Angegebener Kurzschlussstrom gilt für 70 mm² Cu-Seil.

1 produkt

artikelnr. 306101 PV 5.16 SKM10X50 CU

GTIN 4013364024120, CCT (EU): 85359000, Bruttovægt: 412.00 g, VPE: 25.00 Stk.

billeder

Open PDF

Yderligere information

CAD filer

Parallelverbinder für unterschiedliche Seildurchmesser groß Cu
Parallelverbinder zum Verbinden von zwei Leitern oder Seilen in Parallelanordnung
Werkstoff Klemme: Cu
Klemmbereich Rd / Rd: 5-16 mm
Klemmbereich (mehrdrähtig / Seil): 16-150 mm2
Schraube: M10 x 50 mm
Werkstoff-Nr.: 1.4571 / 1.4404 / 1.4401
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: PV 5.16 SKM10X50 CU
Art.-Nr.: 306101
oder gleichwertig.

Certificater

Tekniske data

Werkstoff Klemme	Cu
Klemmbereich Rd / Rd	5-16 mm
Klemmbereich (mehrdrähtig / Seil)	16-150 mm²
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	13,6 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	Cu
Klemmbereich Rd / Rd	5-16 mm
Klemmbereich (mehrdrähtig / Seil)	16-150 mm²
Schraube	di M10 x 50 mm
Werkstoff Schraube / Mutter	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	13,6 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Produkt 306101 blev tilføjet til notesblok.

Gå til notesblok

Produkt 306101 blev lagt I kurven.

Gå til webshoppen

Results for products (0)

Results for content (0)

Parallelverbinder

Für gleiche Durchmesser mit einer Schraube

artikelnr. 306020 PV 7.10 FRM10X35 STTZN

Produkt 306020 blev tilføjet til notesblok.

Produkt 306020 blev lagt I kurven.

artikelnr. 306029 PV 7.10 FRM10X35 V4A

Produkt 306029 blev tilføjet til notesblok.

Produkt 306029 blev lagt I kurven.

Für gleiche Durchmesser mit zwei Schrauben

artikelnr. 307000 PV 7.10 SKM8X20 STTZN

Produkt 307000 blev tilføjet til notesblok.

Produkt 307000 blev lagt I kurven.

artikelnr. 307007 PV 7.10 SKM8X20 CU

Produkt 307007 blev tilføjet til notesblok.

Produkt 307007 blev lagt I kurven.

Für unterschiedliche Durchmesser mit einer Schraube

artikelnr. 306121 PV 6.22 FRM10X40 STBLANK

Produkt 306121 blev tilføjet til notesblok.

Produkt 306121 blev lagt I kurven.

artikelnr. 306122 PV 6.22 FRM10X40 STTZN

Produkt 306122 blev tilføjet til notesblok.

Produkt 306122 blev lagt I kurven.

Für unterschiedliche Durchmesser 4-10 mm mit zwei Schrauben

artikelnr. 305000 PV 4.10 SKM8X30 STTZN

Produkt 305000 blev tilføjet til notesblok.

Produkt 305000 blev lagt I kurven.

artikelnr. 305007 PV 4.10 SKM8X30 CU

Produkt 305007 blev tilføjet til notesblok.

Produkt 305007 blev lagt I kurven.

Für gleiche und unterschiedliche Seildurchmesser klein

artikelnr. 306100 PV 5.12.5 SKM8X45 CU

Produkt 306100 blev tilføjet til notesblok.

Produkt 306100 blev lagt I kurven.

Für gleiche und unterschiedliche Seildurchmesser groß

artikelnr. 306101 PV 5.16 SKM10X50 CU

Produkt 306101 blev tilføjet til notesblok.

Produkt 306101 blev lagt I kurven.

Parallelverbinder

Für gleiche Durchmesser mit einer Schraube

artikelnr. 306020 PV 7.10 FRM10X35 STTZN

Du er ikke autoriseret til at downloade 306020.stp

Du er ikke autoriseret til at downloade 306020.igs

Du er ikke autoriseret til at downloade 306020.jt

Du er ikke autoriseret til at downloade 306020.dwg

Du er ikke autoriseret til at downloade 306020m_D.dxf

Produkt 306020 blev tilføjet til notesblok.

Produkt 306020 blev lagt I kurven.

artikelnr. 306029 PV 7.10 FRM10X35 V4A

Du er ikke autoriseret til at downloade 306020.stp

Du er ikke autoriseret til at downloade 306020.igs

Du er ikke autoriseret til at downloade 306020.jt

Du er ikke autoriseret til at downloade 306020.dwg

Du er ikke autoriseret til at downloade 306020m_D.dxf

Produkt 306029 blev tilføjet til notesblok.

Produkt 306029 blev lagt I kurven.

Für gleiche Durchmesser mit zwei Schrauben

artikelnr. 307000 PV 7.10 SKM8X20 STTZN

Du er ikke autoriseret til at downloade 307000m_D.dxf

Produkt 307000 blev tilføjet til notesblok.

Produkt 307000 blev lagt I kurven.

artikelnr. 307007 PV 7.10 SKM8X20 CU

Du er ikke autoriseret til at downloade 307007m_D.dxf

Produkt 307007 blev tilføjet til notesblok.

Produkt 307007 blev lagt I kurven.

Für unterschiedliche Durchmesser mit einer Schraube

artikelnr. 306121 PV 6.22 FRM10X40 STBLANK

Du er ikke autoriseret til at downloade 306121.stp

Du er ikke autoriseret til at downloade 306121.igs

Du er ikke autoriseret til at downloade 306121.jt

Du er ikke autoriseret til at downloade 306121.dwg

Du er ikke autoriseret til at downloade 306121_306122m_D.dxf

Produkt 306121 blev tilføjet til notesblok.

Produkt 306121 blev lagt I kurven.

artikelnr. 306122 PV 6.22 FRM10X40 STTZN

Du er ikke autoriseret til at downloade 306122.stp

Du er ikke autoriseret til at downloade 306122.igs

Du er ikke autoriseret til at downloade 306122.jt

Du er ikke autoriseret til at downloade 306122.dwg

Du er ikke autoriseret til at downloade 306121_306122m_D.dxf

Produkt 306122 blev tilføjet til notesblok.

Produkt 306122 blev lagt I kurven.

Für unterschiedliche Durchmesser 4-10 mm mit zwei Schrauben

artikelnr. 305000 PV 4.10 SKM8X30 STTZN

Du er ikke autoriseret til at downloade 305000.stp

Du er ikke autoriseret til at downloade 305000.igs

Du er ikke autoriseret til at downloade 305000.jt

Du er ikke autoriseret til at downloade 305000.dwg

Du er ikke autoriseret til at downloade 305000m_D.dxf

Produkt 305000 blev tilføjet til notesblok.

Produkt 305000 blev lagt I kurven.

artikelnr. 305007 PV 4.10 SKM8X30 CU

Du er ikke autoriseret til at downloade 305000.stp

Du er ikke autoriseret til at downloade 305000.igs

Du er ikke autoriseret til at downloade 305000.jt

Du er ikke autoriseret til at downloade 305000.dwg

Du er ikke autoriseret til at downloade 305000m_D.dxf

Produkt 305007 blev tilføjet til notesblok.

Produkt 305007 blev lagt I kurven.

Für gleiche und unterschiedliche Seildurchmesser klein

artikelnr. 306100 PV 5.12.5 SKM8X45 CU

Du er ikke autoriseret til at downloade 306100.stp

Du er ikke autoriseret til at downloade 306100.igs

Du er ikke autoriseret til at downloade 306100.jt

Du er ikke autoriseret til at downloade 306100.dwg

Du er ikke autoriseret til at downloade 306100m_D.dxf

Produkt 306100 blev tilføjet til notesblok.

Produkt 306100 blev lagt I kurven.

Für gleiche und unterschiedliche Seildurchmesser groß

artikelnr. 306101 PV 5.16 SKM10X50 CU

Du er ikke autoriseret til at downloade 306101.stp

Du er ikke autoriseret til at downloade 306101.igs

Du er ikke autoriseret til at downloade 306101.jt

Du er ikke autoriseret til at downloade 306101.dwg

Du er ikke autoriseret til at downloade 306101m_D.dxf

Produkt 306101 blev tilføjet til notesblok.

Produkt 306101 blev lagt I kurven.
