Abstands-Spannungsprüferset ASP

Einfach – Sicher prüfen
  • Einfache und leichte Handhabung durch kompakte Bauform
  • Kosten- / platzsparender Transport

Details

Anwendung Freileitung
Der Abstands-Spannungsprüfer ASP mit dem E-Feldsensor der Kategorie „L“ ist mit dem grünen Ring so an die letzte, geerdete Schutzarmatur anzulegen, dass der E-Feldsensor in Richtung des am anderen Isolatorenende befestigten Leiterseiles zeigt.

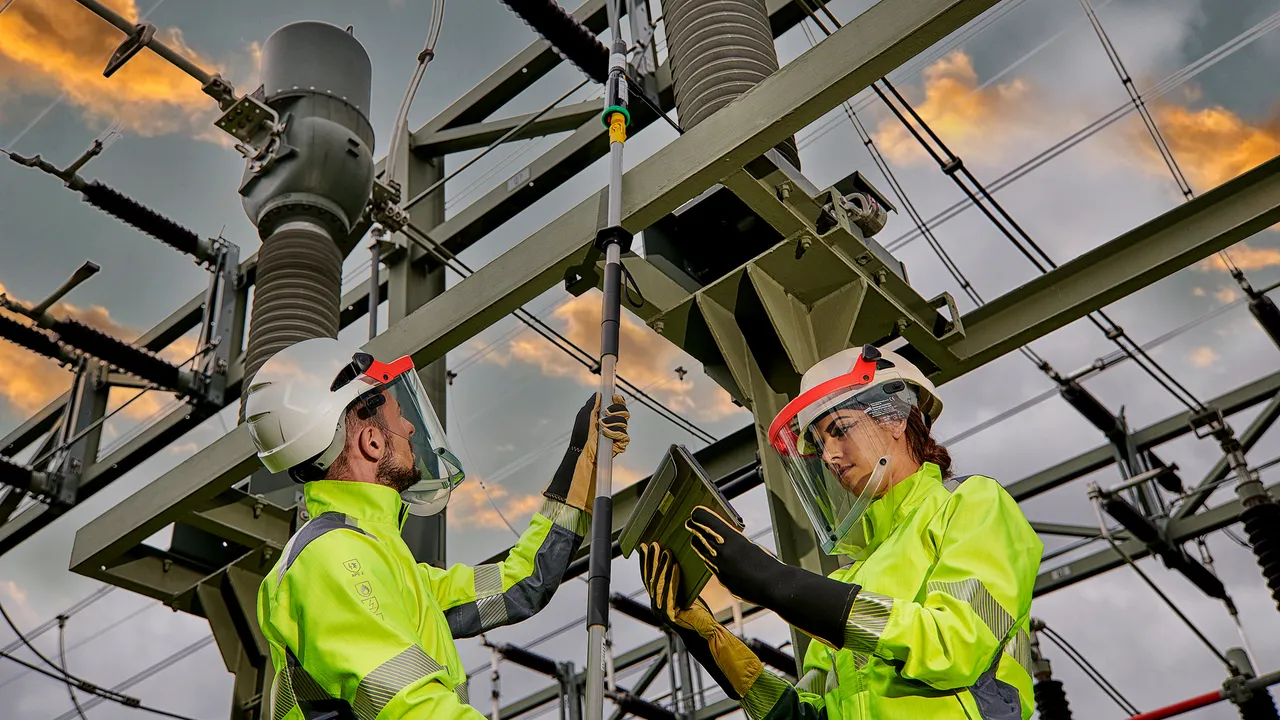

Anwendung Freiluftschaltanlage
Der Abstands-Spannungsprüfer ASP mit dem E-Feldsensor der Kategorie „S“ ist mit der grünen Markierung des Auslegers im 90°-Winkel an den untersten Isolatorteller anzulegen.
Sollte erdseitig eine Schutzarmatur vorhanden sein, ist der Ausleger am nächstmöglichen Isolatorteller oberhalb der Schutzarmatur anzulegen.

Kategorie "L", 50 Hz

Kategorie "L" für Freileitung nach Vornorm DIN VDE V 0682-417/10.2013.

1 produkt

artikelnr. 767571 ASPS 110 420 L

GTIN 4013364124967, CCT (EU): 90303370, Bruttovægt: 2.23 kg, VPE: 1.00 Stk.

forrige

billeder

Yderligere information

Certificater



Tekniske data

Nennspannung (UN ) 110 ... 420 kV
Frequenz 50 Hz
Gesamtlänge (lG ) 960 mm

Produkt 767571 blev tilføjet til notesblok.

Produkt 767571 blev lagt I kurven.


Kategorie "L", 16,7 Hz

Kategorie "L" für mittig geerdete einphasige Bahnstromleitungen.

1 produkt

artikelnr. 767565 ASPS 110 132 16.7 L

GTIN 4013364143760, CCT (EU): 90303370, Bruttovægt: 2.27 kg, VPE: 1.00 Stk.


billeder

Yderligere information

Certificater



Tekniske data

Nennspannung (UN ) 110 ... 132 kV
Frequenz 16,7 Hz
Gesamtlänge (lG ) 960 mm
DB Zeichnungs-Nr. 3 Eku 710 002

Produkt 767565 blev tilføjet til notesblok.

Produkt 767565 blev lagt I kurven.


Kategorie "S", 50 Hz

Kategorie "S" für Freiluftschaltanlagen.

2 produkter

artikelnr. 767572 ASPS 110 420 S

GTIN 4013364124974, CCT (EU): 90303370, Bruttovægt: 2.21 kg, VPE: 1.00 Stk.


billeder

Yderligere information

Certificater



Tekniske data

Nennspannung (UN ) 110 ... 420 kV
Frequenz 50 Hz
Gesamtlänge (lG ) 1000 mm

Produkt 767572 blev tilføjet til notesblok.

Produkt 767572 blev lagt I kurven.

artikelnr. 767582 ASP 110 420 S

GTIN 4013364144569, CCT (EU): 90303370, Bruttovægt: 1.47 kg, VPE: 1.00 Stk.


billeder

Yderligere information

Certificater



Tekniske data

Nennspannung (UN ) 110 ... 420 kV
Frequenz 50 Hz
Gesamtlänge (lG ) 1000 mm

Produkt 767582 blev tilføjet til notesblok.

Produkt 767582 blev lagt I kurven.


Kategorie "S / L", 50 Hz

Kategorie "S / L" für Freiluftschaltanlagen und Freileitung.

1 produkt

artikelnr. 767573 ASPS 110 420 S L

GTIN 4013364134270, CCT (EU): 90303370, Bruttovægt: 4.94 kg, VPE: 1.00 Stk.


billeder

Yderligere information

Certificater



Tekniske data

Nennspannung (UN ) 110 ... 420 kV
Frequenz 50 Hz
Gesamtlänge (lG ) 1000 mm

Produkt 767573 blev tilføjet til notesblok.

Produkt 767573 blev lagt I kurven.
