artikelnr. 319201 KS 8.10 8.10 FL30 ZP STTZN

GTIN 4013364024519, CCT (EU): 85359000, Bruttovægt: 324.00 g, VPE: 25.00 Stk.

billeder

Open PDF

Yderligere information

CAD filer

Kreuzstücke mit Zwischenplatte für Rund- und Flachleiter St/tZn

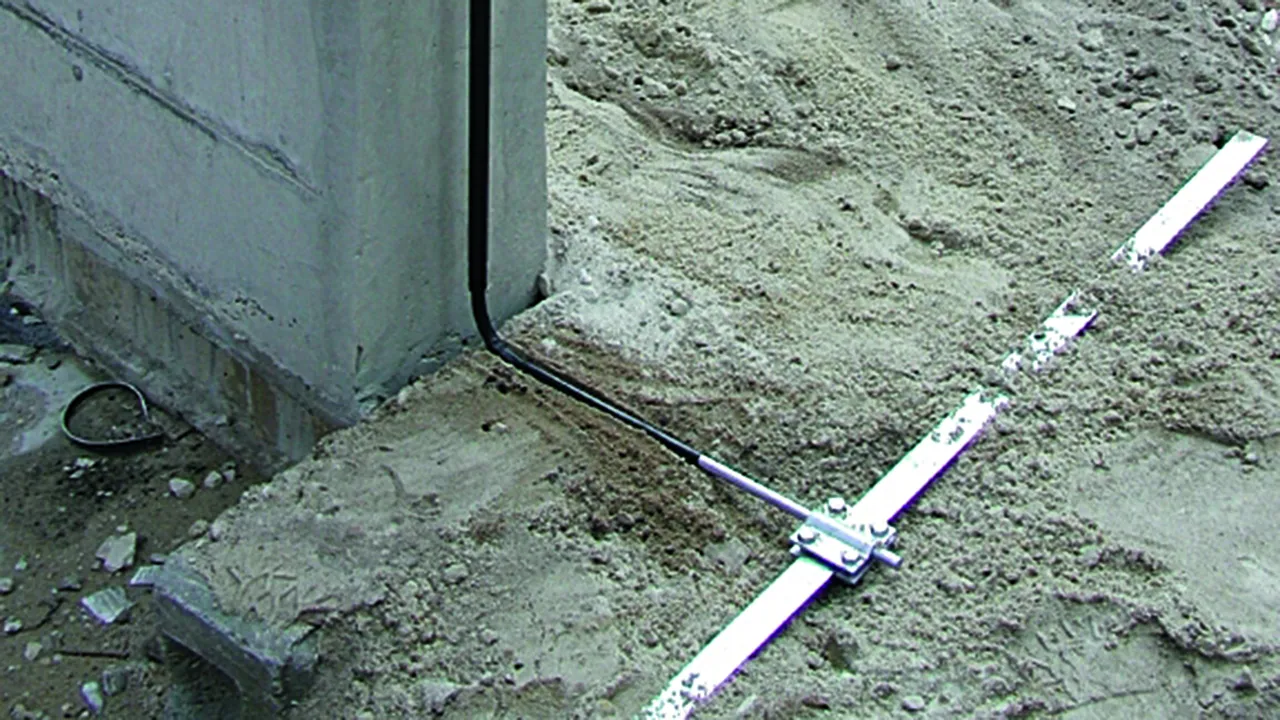

Kreuzstücke für ober- und
unterirdische Verbindungen
zum Verbinden von Leitern
in Kreuz-, Parallel- und T-Anordnung
Werkstoff Klemme: St/tZn
Klemmbereich Rd / Rd: 8-10 / 8-10 mm
Klemmbereich Rd / Fl: 8-10 / 30 mm
Klemmbereich Fl / Fl: 30 / 30 mm
Werkstoff Schraube / Mutter: St/tZn
Zwischenplatte: ja
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: KS 8.10 8.10 FL30 ZP STTZN
Art.-Nr.: 319201
oder gleichwertig.

Certificater

Tekniske data

Werkstoff Klemme	St/tZn
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Klemmbereich Rd / Fl	8-10 / 30 mm
Klemmbereich Fl / Fl	30 / 30 mm
Abmessung	60 x 60 x 3 mm
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	14 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	St/tZn
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Klemmbereich Rd / Fl	8-10 / 30 mm
Klemmbereich Fl / Fl	30 / 30 mm
Schraube	di M8 x 25 mm
Werkstoff Schraube / Mutter	St/tZn
Abmessung	60 x 60 x 3 mm
Zwischenplatte	ja
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	14 kA
Zinküberzug nach DIN EN 1461	~50 µm
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Produkt 319201 blev tilføjet til notesblok.

Gå til notesblok

Produkt 319201 blev lagt I kurven.

Gå til webshoppen

artikelnr. 319207 KS 8.10 8.10 FL30 ZP CU

GTIN 4013364020047, CCT (EU): 85359000, Bruttovægt: 353.00 g, VPE: 25.00 Stk.

billeder

Open PDF

Yderligere information

CAD filer

Kreuzstücke mit Zwischenplatte für Rund- und Flachleiter Cu
Kreuzstücke für ober- und
unterirdische Verbindungen
zum Verbinden von Leitern
in Kreuz-, Parallel- und T-Anordnung
Werkstoff Klemme: Cu
Klemmbereich Rd / Rd: 8-10 / 8-10 mm
Klemmbereich Rd / Fl: 8-10 / 30 mm
Klemmbereich Fl / Fl: 30 / 30 mm
Werkstoff Schraube / Mutter: NIRO (V4A)
Werkstoff-Nr.: 1.4571 / 1.4404 / 1.4401
Zwischenplatte: ja
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: KS 8.10 8.10 FL30 ZP CU
Art.-Nr.: 319207
oder gleichwertig.

Certificater

Tekniske data

Werkstoff Klemme	Cu
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Klemmbereich Rd / Fl	8-10 / 30 mm
Klemmbereich Fl / Fl	30 / 30 mm
Klemmbereich (mehrdrähtig / Seil)	35-70 mm²
Abmessung	60 x 60 x 3 mm
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	29 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	Cu
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Klemmbereich Rd / Fl	8-10 / 30 mm
Klemmbereich Fl / Fl	30 / 30 mm
Klemmbereich (mehrdrähtig / Seil)	35-70 mm²
Schraube	di M8 x 25 mm
Werkstoff Schraube / Mutter	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
Abmessung	60 x 60 x 3 mm
Zwischenplatte	ja
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	29 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Produkt 319207 blev tilføjet til notesblok.

Gå til notesblok

Produkt 319207 blev lagt I kurven.

Gå til webshoppen

artikelnr. 319209 KS 8.10 8.10 FL30 ZP V4A

GTIN 4013364035980, CCT (EU): 85359000, Bruttovægt: 316.90 g, VPE: 25.00 Stk.

billeder

Open PDF

Yderligere information

CAD filer

Kreuzstücke mit Zwischenplatte für Rund- und Flachleiter NIRO (V4A)
Kreuzstücke für ober- und
unterirdische Verbindungen
zum Verbinden von Leitern
in Kreuz-, Parallel- und T-Anordnung

Werkstoff Klemme: NIRO (V4A)
Klemmbereich Rd / Rd: 8-10 / 8-10 mm
Klemmbereich Rd / Fl: 8-10 / 30 mm
Klemmbereich Fl / Fl: 30 / 30 mm
Werkstoff Schraube / Mutter: NIRO (V4A)
Werkstoff-Nr.: 1.4571 / 1.4404 / 1.4401
Zwischenplatte: ja
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: KS 8.10 8.10 FL30 ZP V4A
Art.-Nr.: 319209
oder gleichwertig.

Certificater

Tekniske data

Werkstoff Klemme	NIRO (V4A)
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Klemmbereich Rd / Fl	8-10 / 30 mm
Klemmbereich Fl / Fl	30 / 30 mm
Klemmbereich (mehrdrähtig / Seil)	35-70 mm²
Abmessung	60 x 60 x 3 mm
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	NIRO (V4A)
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Klemmbereich Rd / Fl	8-10 / 30 mm
Klemmbereich Fl / Fl	30 / 30 mm
Klemmbereich (mehrdrähtig / Seil)	35-70 mm²
Schraube	di M8 x 25 mm
Werkstoff Schraube / Mutter	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
Abmessung	60 x 60 x 3 mm
Zwischenplatte	ja
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Produkt 319209 blev tilføjet til notesblok.

Gå til notesblok

Produkt 319209 blev lagt I kurven.

Gå til webshoppen

artikelnr. 321045 KS 8.10 FL40 STTZN

GTIN 4013364021518, CCT (EU): 85359000, Bruttovægt: 417.80 g, VPE: 25.00 Stk.

billeder

Open PDF

Yderligere information

CAD filer

Kreuzstücke mit Zwischenplatte für Rund- und Flachleiter bis 40mm
Kreuzstücke für ober- und
unterirdische Verbindungen
zum Verbinden von Leitern
in Kreuz-, Parallel- und T-Anordnung
Werkstoff Klemme: St/tZn
Klemmbereich Rd / Fl: 8-10 / 30-40 mm
Klemmbereich Fl / Fl: 30-40 / 30-40 mm
Werkstoff Schraube / Mutter: St/tZn
Zwischenplatte: ja
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: KS 8.10 FL40 STTZN
Art.-Nr.: 321045
oder gleichwertig.

Certificater

Tekniske data

Werkstoff Klemme	St/tZn
Klemmbereich Rd / Fl	8-10 / 30-40 mm
Klemmbereich Fl / Fl	30-40 / 30-40 mm
Abmessung	70 x 70 x 3 mm
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	St/tZn
Klemmbereich Rd / Fl	8-10 / 30-40 mm
Klemmbereich Fl / Fl	30-40 / 30-40 mm
Schraube	di M8 x 30 mm
Werkstoff Schraube / Mutter	St/tZn
Abmessung	70 x 70 x 3 mm
Zwischenplatte	ja
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
Zinküberzug nach DIN EN 1461	~50 µm
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Produkt 321045 blev tilføjet til notesblok.

Gå til notesblok

Produkt 321045 blev lagt I kurven.

Gå til webshoppen

artikelnr. 321047 KS 8.10 FL40 CU

GTIN 4013364021525, CCT (EU): 85359000, Bruttovægt: 457.80 g, VPE: 25.00 Stk.

billeder

Open PDF

Yderligere information

CAD filer

Kreuzstücke mit Zwischenplatte für Rund- und Flachleiter bis 40mm
Kreuzstücke für ober- und
unterirdische Verbindungen
zum Verbinden von Leitern
in Kreuz-, Parallel- und T-Anordnung
Werkstoff Klemme: Cu
Klemmbereich Rd / Fl: 8-10 / 30-40 mm
Klemmbereich Fl / Fl: 30-40 / 30-40 mm
Werkstoff Schraube / Mutter: NIRO (V4A)
Werkstoff-Nr.: 1.4571 / 1.4404 / 1.4401
Zwischenplatte: ja
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: KS 8.10 FL40 CU
Art.-Nr.: 321047
oder gleichwertig.

Certificater

Tekniske data

Werkstoff Klemme	Cu
Klemmbereich Rd / Fl	8-10 / 30-40 mm
Klemmbereich Fl / Fl	30-40 / 30-40 mm
Klemmbereich (mehrdrähtig / Seil)	35-120 mm²
Abmessung	70 x 70 x 3 mm
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	35,1 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	Cu
Klemmbereich Rd / Fl	8-10 / 30-40 mm
Klemmbereich Fl / Fl	30-40 / 30-40 mm
Klemmbereich (mehrdrähtig / Seil)	35-120 mm²
Schraube	di M8 x 30 mm
Werkstoff Schraube / Mutter	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
Abmessung	70 x 70 x 3 mm
Zwischenplatte	ja
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	35,1 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Produkt 321047 blev tilføjet til notesblok.

Gå til notesblok

Produkt 321047 blev lagt I kurven.

Gå til webshoppen

artikelnr. 319229 KS 7.10 7.10 FL40 ZP V4A

GTIN 4013364108752, CCT (EU): 85359000, Bruttovægt: 413.80 g, VPE: 25.00 Stk.

billeder

Open PDF

Yderligere information

CAD filer

Kreuzstücke mit Zwischenplatte für zwei Rund- und Flachleiter bis 40mm
Kreuzstücke für ober- und
unterirdische Verbindungen
zum Verbinden von Leitern
in Kreuz-, Parallel- und T-Anordnung
mit Zwischenplatte für
Rd und Fl bis 40 mm
Werkstoff Klemme: NIRO (V4A)
Klemmbereich Rd / Rd: 7-10 / 7-10 mm
Klemmbereich Rd / Fl: 7-10 / 30-40 mm
Klemmbereich Fl / Fl: 30-40 / 30-40 mm
Werkstoff Schraube / Mutter: NIRO (V4A)
Werkstoff-Nr.: 1.4571 / 1.4404 / 1.4401
Zwischenplatte: ja
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: KS 7.10 7.10 FL40 ZP V4A
Art.-Nr.: 319229
oder gleichwertig.

Certificater

Tekniske data

Werkstoff Klemme	NIRO (V4A)
Klemmbereich Rd / Rd	7-10 / 7-10 mm
Klemmbereich Rd / Fl	7-10 / 30-40 mm
Klemmbereich Fl / Fl	30-40 / 30-40 mm
Klemmbereich (mehrdrähtig / Seil)	35-95 mm²
Abmessung	70 x 70 x 3 mm
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	5,0 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	NIRO (V4A)
Klemmbereich Rd / Rd	7-10 / 7-10 mm
Klemmbereich Rd / Fl	7-10 / 30-40 mm
Klemmbereich Fl / Fl	30-40 / 30-40 mm
Klemmbereich (mehrdrähtig / Seil)	35-95 mm²
Schraube	di M8 x 30 mm
Werkstoff Schraube / Mutter	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
Abmessung	70 x 70 x 3 mm
Zwischenplatte	ja
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	5,0 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Produkt 319229 blev tilføjet til notesblok.

Gå til notesblok

Produkt 319229 blev lagt I kurven.

Gå til webshoppen

artikelnr. 319202 KS 8.10 16 FL30 ZP STTZN

GTIN 4013364024526, CCT (EU): 85359000, Bruttovægt: 337.80 g, VPE: 25.00 Stk.

billeder

Open PDF

Yderligere information

CAD filer

Kreuzstücke mit Zwischenplatte für Erdeinführungen / Fangstangen
Kreuzstücke für ober- und
unterirdische Verbindungen
zum Verbinden von Leitern
in Kreuz-, Parallel- und T-Anordnung
mit Erdeinführungs- oder Fangstangen
Werkstoff Klemme: St/tZn
Klemmbereich Rd / Rd: 16 / 8-10 mm
Klemmbereich Rd / Fl: 16 / 30 mm
Werkstoff Schraube / Mutter: St/tZn
Zwischenplatte: ja
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: KS 8.10 16 FL30 ZP STTZN
Art.-Nr.: 319202
oder gleichwertig.

Certificater

Tekniske data

Werkstoff Klemme	St/tZn
Klemmbereich Rd / Rd	16 / 8-10 mm
Klemmbereich Rd / Fl	16 / 30 mm
Abmessung	60 x 60 x 3 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	St/tZn
Klemmbereich Rd / Rd	16 / 8-10 mm
Klemmbereich Rd / Fl	16 / 30 mm
Schraube	di M8 x 25 mm
Werkstoff Schraube / Mutter	St/tZn
Abmessung	60 x 60 x 3 mm
Zwischenplatte	ja
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
Zinküberzug nach DIN EN 1461	~50 µm
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Produkt 319202 blev tilføjet til notesblok.

Gå til notesblok

Produkt 319202 blev lagt I kurven.

Gå til webshoppen

artikelnr. 319219 KS 8.10 16 FL30 ZP V4A

GTIN 4013364069916, CCT (EU): 85359000, Bruttovægt: 323.90 g, VPE: 25.00 Stk.

billeder

Open PDF

Yderligere information

CAD filer

Kreuzstücke mit Zwischenplatte für Erdeinführungen / Fangstangen
Kreuzstücke für ober- und
unterirdische Verbindungen
zum Verbinden von Leitern
in Kreuz-, Parallel- und T-Anordnung
mit Erdeinführungs- oder Fangstangen
Werkstoff Klemme: NIRO (V4A)
Klemmbereich Rd / Rd: 16 / 8-10 mm
Klemmbereich Rd / Fl: 16 / 30 mm
Werkstoff Schraube / Mutter: NIRO (V4A)
Werkstoff-Nr.: 1.4571 / 1.4404 / 1.4401
Zwischenplatte: ja
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: KS 8.10 16 FL30 ZP V4A
Art.-Nr.: 319219
oder gleichwertig.

Certificater

Tekniske data

Werkstoff Klemme	NIRO (V4A)
Klemmbereich Rd / Rd	16 / 8-10 mm
Klemmbereich Rd / Fl	16 / 30 mm
Klemmbereich (mehrdrähtig / Seil)	35-120 mm²
Abmessung	60 x 60 x 3 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	NIRO (V4A)
Klemmbereich Rd / Rd	16 / 8-10 mm
Klemmbereich Rd / Fl	16 / 30 mm
Klemmbereich (mehrdrähtig / Seil)	35-120 mm²
Schraube	di M8 x 25 mm
Werkstoff Schraube / Mutter	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
Abmessung	60 x 60 x 3 mm
Zwischenplatte	ja
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Produkt 319219 blev tilføjet til notesblok.

Gå til notesblok

Produkt 319219 blev lagt I kurven.

Gå til webshoppen

artikelnr. 318201 KS 8.10 FL30 STTZN

GTIN 4013364021464, CCT (EU): 85359000, Bruttovægt: 238.00 g, VPE: 25.00 Stk.

billeder

Open PDF

Yderligere information

CAD filer

Kreuzstücke ohne Zwischenplatte für Rund- und Flachleiter St/tZn
Kreuzstücke für ober- und
unterirdische Verbindungen
zum Verbinden von Leitern
in Kreuz-, Parallel- und T-Anordnung
Werkstoff Klemme: St/tZn
Klemmbereich Rd / Fl: 8-10 / 30 mm
Klemmbereich Fl / Fl: 30 / 30 mm
Werkstoff Schraube / Mutter: St/tZn
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: KS 8.10 FL30 STTZN
Art.-Nr.: 318201
oder gleichwertig.

Certificater

Tekniske data

Werkstoff Klemme	St/tZn
Klemmbereich Rd / Fl	8-10 / 30 mm
Klemmbereich Fl / Fl	30 / 30 mm
Abmessung	60 x 60 x 3 mm
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	14 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	St/tZn
Klemmbereich Rd / Fl	8-10 / 30 mm
Klemmbereich Fl / Fl	30 / 30 mm
Schraube	di M8 x 25 mm
Werkstoff Schraube / Mutter	St/tZn
Abmessung	60 x 60 x 3 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	14 kA
Zinküberzug nach DIN EN 1461	~50 µm
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Produkt 318201 blev tilføjet til notesblok.

Gå til notesblok

Produkt 318201 blev lagt I kurven.

Gå til webshoppen

artikelnr. 318207 KS 8.10 FL30 CU

GTIN 4013364021488, CCT (EU): 85359000, Bruttovægt: 257.00 g, VPE: 1.00 Stk.

billeder

Open PDF

Yderligere information

CAD filer

Kreuzstücke ohne Zwischenplatte für Rund- und Flachleiter Cu
Kreuzstücke für ober- und
unterirdische Verbindungen
zum Verbinden von Leitern
in Kreuz-, Parallel- und T-Anordnung
Werkstoff Klemme: Cu
Klemmbereich Rd / Fl: 8-10 / 30 mm
Klemmbereich Fl / Fl: 30 / 30 mm
Werkstoff Schraube / Mutter: NIRO (V4A)
Werkstoff-Nr.: 1.4571 / 1.4404 / 1.4401
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: KS 8.10 FL30 CU
Art.-Nr.: 318207
oder gleichwertig.

Certificater

Tekniske data

Werkstoff Klemme	Cu
Klemmbereich Rd / Fl	8-10 / 30 mm
Klemmbereich Fl / Fl	30 / 30 mm
Klemmbereich (mehrdrähtig / Seil)	35-120 mm²
Abmessung	60 x 60 x 3 mm
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	29 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	Cu
Klemmbereich Rd / Fl	8-10 / 30 mm
Klemmbereich Fl / Fl	30 / 30 mm
Klemmbereich (mehrdrähtig / Seil)	35-120 mm²
Schraube	di M8 x 25 mm
Werkstoff Schraube / Mutter	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
Abmessung	60 x 60 x 3 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	29 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Produkt 318207 blev tilføjet til notesblok.

Gå til notesblok

Produkt 318207 blev lagt I kurven.

Gå til webshoppen

artikelnr. 318209 KS 8.10 FL30 V4A

GTIN 4013364035973, CCT (EU): 85359000, Bruttovægt: 249.40 g, VPE: 25.00 Stk.

billeder

Open PDF

Yderligere information

CAD filer

Kreuzstücke ohne Zwischenplatte für Rund- und Flachleiter NIRO (V4A)
Kreuzstücke für ober- und
unterirdische Verbindungen
zum Verbinden von Leitern
in Kreuz-, Parallel- und T-Anordnung
Werkstoff Klemme: NIRO (V4A)
Klemmbereich Rd / Fl: 8-10 / 30 mm
Klemmbereich Fl / Fl: 30 / 30 mm
Werkstoff Schraube / Mutter: NIRO (V4A)
Werkstoff-Nr.: 1.4571 / 1.4404 / 1.4401
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: KS 8.10 FL30 V4A
Art.-Nr.: 318209
oder gleichwertig.

Certificater

Tekniske data

Werkstoff Klemme	NIRO (V4A)
Klemmbereich Rd / Fl	8-10 / 30 mm
Klemmbereich Fl / Fl	30 / 30 mm
Klemmbereich (mehrdrähtig / Seil)	35-120 mm²
Abmessung	60 x 60 x 3 mm
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,4 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	NIRO (V4A)
Klemmbereich Rd / Fl	8-10 / 30 mm
Klemmbereich Fl / Fl	30 / 30 mm
Klemmbereich (mehrdrähtig / Seil)	35-120 mm²
Schraube	di M8 x 25 mm
Werkstoff Schraube / Mutter	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
Abmessung	60 x 60 x 3 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,4 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Produkt 318209 blev tilføjet til notesblok.

Gå til notesblok

Produkt 318209 blev lagt I kurven.

Gå til webshoppen

artikelnr. 321046 KS 8.10 FL40 STTZN V2A

GTIN 4013364085435, CCT (EU): 85359000, Bruttovægt: 312.00 g, VPE: 25.00 Stk.

billeder

Open PDF

Yderligere information

Werkstoff Klemme: St/tZn
Klemmbereich Rd / Fl: 8-10 / 40 mm
Werkstoff Schraube / Mutter: NIRO
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: KS 8.10 FL40 STTZN V2A
Art.-Nr.: 321046
oder gleichwertig.

Tekniske data

Werkstoff Klemme	St/tZn
Klemmbereich Rd / Fl	8-10 / 40 mm
Abmessung	70 x 70 x 3 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Produkt 321046 blev tilføjet til notesblok.

Gå til notesblok

Produkt 321046 blev lagt I kurven.

Gå til webshoppen

artikelnr. 318251 KS 8.10 8.10 FL30 STTZN

GTIN 4013364046559, CCT (EU): 85359000, Bruttovægt: 245.00 g, VPE: 25.00 Stk.

billeder

Open PDF

Yderligere information

CAD filer

Kreuzstücke ohne Zwischenplatte für zwei Rund- und Flachleiter St/tZn
Kreuzstücke für ober- und
unterirdische Verbindungen
zum Verbinden von Leitern
in Kreuz-, Parallel- und T-Anordnung
Werkstoff Klemme: St/tZn
Klemmbereich Rd / Rd: 8-10 / 8-10 mm
Klemmbereich Rd / Fl: 8-10 / 30 mm
Klemmbereich Fl / Fl: 30 / 30 mm
Werkstoff Schraube / Mutter: St/tZn
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: KS 8.10 8.10 FL30 STTZN
Art.-Nr.: 318251
oder gleichwertig.

Certificater

Tekniske data

Werkstoff Klemme	St/tZn
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Klemmbereich Rd / Fl	8-10 / 30 mm
Klemmbereich Fl / Fl	30 / 30 mm
Abmessung	60 x 60 x 3 mm
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	14 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	St/tZn
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Klemmbereich Rd / Fl	8-10 / 30 mm
Klemmbereich Fl / Fl	30 / 30 mm
Schraube	di M8 x 25 mm
Werkstoff Schraube / Mutter	St/tZn
Abmessung	60 x 60 x 3 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	14 kA
Zinküberzug nach DIN EN 1461	~50 µm
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Produkt 318251 blev tilføjet til notesblok.

Gå til notesblok

Produkt 318251 blev lagt I kurven.

Gå til webshoppen

artikelnr. 318219 KS 8.10 8.10 FL30 V4A

GTIN 4013364129320, CCT (EU): 85359000, Bruttovægt: 239.00 g, VPE: 25.00 Stk.

billeder

Open PDF

Yderligere information

CAD filer

Kreuzstücke ohne Zwischenplatte für zwei Rund- und Flachleiter NIRO
Kreuzstücke, für ober- und
unterirdische Verbindungen
zum Verbinden von Leitern
in Kreuz-, Parallel- und T-Anordnung
Werkstoff Klemme: NIRO (V4A)
Klemmbereich Rd / Rd: 8-10 / 8-10 mm
Klemmbereich Rd / Fl: 8-10 / 30 mm
Klemmbereich Fl / Fl: 30 / 30 mm
Werkstoff Schraube / Mutter: NIRO (V4A)
Werkstoff-Nr.: 1.4571 / 1.4404 / 1.4401
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: KS 8.10 8.10 FL30 V4A
Art.-Nr.: 318219
oder gleichwertig.

Certificater

Tekniske data

Werkstoff Klemme	NIRO (V4A)
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Klemmbereich Rd / Fl	8-10 / 30 mm
Klemmbereich Fl / Fl	30 / 30 mm
Klemmbereich (mehrdrähtig / Seil)	35-120 mm²
Abmessung	60 x 60 x 3 mm
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,4 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	NIRO (V4A)
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Klemmbereich Rd / Fl	8-10 / 30 mm
Klemmbereich Fl / Fl	30 / 30 mm
Klemmbereich (mehrdrähtig / Seil)	35-120 mm²
Schraube	di M8 x 25 mm
Werkstoff Schraube / Mutter	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
Abmessung	60 x 60 x 3 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,4 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Produkt 318219 blev tilføjet til notesblok.

Gå til notesblok

Produkt 318219 blev lagt I kurven.

Gå til webshoppen

artikelnr. 318033 KS FL30 STTZN

GTIN 4013364021471, CCT (EU): 85359000, Bruttovægt: 240.00 g, VPE: 25.00 Stk.

billeder

Open PDF

Yderligere information

CAD filer

Kreuzstücke ohne Zwischenplatte für zwei Flachleiter St/tZn
Kreuzstücke für ober- und
unterirdische Verbindungen
zum Verbinden von Leitern
in Kreuz-, Parallel- und T-Anordnung
Werkstoff Klemme: St/tZn
Klemmbereich Fl / Fl: 30 / 30 mm
Werkstoff Schraube / Mutter: St/tZn
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: KS FL30 STTZN
Art.-Nr.: 318033
oder gleichwertig.

Certificater

Tekniske data

Werkstoff Klemme	St/tZn
Klemmbereich Fl / Fl	30 / 30 mm
Abmessung	60 x 60 x 3 mm
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	8,4 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	St/tZn
Klemmbereich Fl / Fl	30 / 30 mm
Schraube	di M8 x 25 mm
Werkstoff Schraube / Mutter	St/tZn
Abmessung	60 x 60 x 3 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	8,4 kA
Zinküberzug nach DIN EN 1461	~50 µm
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Produkt 318033 blev tilføjet til notesblok.

Gå til notesblok

Produkt 318033 blev lagt I kurven.

Gå til webshoppen

artikelnr. 318233 KS FL30 V4A

GTIN 4013364096646, CCT (EU): 85359000, Bruttovægt: 229.30 g, VPE: 25.00 Stk.

billeder

Open PDF

Yderligere information

CAD filer

Kreuzstücke ohne Zwischenplatte für zwei Flachleiter NIRO (V4A)
Kreuzstücke für ober- und
unterirdische Verbindungen
zum Verbinden von Leitern
in Kreuz-, Parallel- und T-Anordnung
Werkstoff Klemme: NIRO (V4A)
Klemmbereich Fl / Fl: 30 / 30 mm
Werkstoff Schraube / Mutter: NIRO (V4A)
Werkstoff-Nr.: 1.4571 / 1.4404 / 1.4401
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: KS FL30 V4A
Art.-Nr.: 318233
oder gleichwertig.

Certificater

Tekniske data

Werkstoff Klemme	NIRO (V4A)
Klemmbereich Fl / Fl	30 / 30 mm
Abmessung	60 x 60 x 3 mm
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,0 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	NIRO (V4A)
Klemmbereich Fl / Fl	30 / 30 mm
Schraube	di M8 x 25 mm
Werkstoff Schraube / Mutter	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
Abmessung	60 x 60 x 3 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,0 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Produkt 318233 blev tilføjet til notesblok.

Gå til notesblok

Produkt 318233 blev lagt I kurven.

Gå til webshoppen

artikelnr. 320044 KS FL40 STTZN

GTIN 4013364021501, CCT (EU): 85359000, Bruttovægt: 305.80 g, VPE: 25.00 Stk.

billeder

Open PDF

Yderligere information

Kreuzstücke ohne Zwischenplatte für zwei Flachleiter bis 40mm St/tZn
Kreuzstücke für ober- und
unterirdische Verbindungen
zum Verbinden von Leitern
in Kreuz-, Parallel- und T-Anordnung
Werkstoff Klemme: St/tZn
Klemmbereich Fl / Fl: 30-40 / 30-40 mm
Werkstoff Schraube / Mutter: St/tZn
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: KS FL40 STTZN
Art.-Nr.: 320044
oder gleichwertig.

Certificater

Tekniske data

Werkstoff Klemme	St/tZn
Klemmbereich Fl / Fl	30-40 / 30-40 mm
Abmessung	70 x 70 x 3 mm
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	St/tZn
Klemmbereich Fl / Fl	30-40 / 30-40 mm
Schraube	di M8 x 30 mm
Werkstoff Schraube / Mutter	St/tZn
Abmessung	70 x 70 x 3 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
Zinküberzug nach DIN EN 1461	~50 µm
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Produkt 320044 blev tilføjet til notesblok.

Gå til notesblok

Produkt 320044 blev lagt I kurven.

Gå til webshoppen

artikelnr. 318252 KS 8.10 16 FL30 STTZN

GTIN 4013364048454, CCT (EU): 85359000, Bruttovægt: 255.80 g, VPE: 25.00 Stk.

billeder

Open PDF

Yderligere information

CAD filer

Kreuzstücke ohne Zwischenplatte für Erdeinführungen / Fangstangen
Kreuzstücke für ober- und
unterirdische Verbindungen
zum Verbinden von Leitern
in Kreuz-, Parallel- und T-Anordnung
Werkstoff Klemme: St/tZn
Klemmbereich Rd / Rd: 8-10 / 16 mm
Klemmbereich Rd / Fl: 16 / 30 mm
Werkstoff Schraube / Mutter: St/tZn
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: KS 8.10 16 FL30 STTZN
Art.-Nr.: 318252
oder gleichwertig.

Certificater

Tekniske data

Werkstoff Klemme	St/tZn
Klemmbereich Rd / Rd	8-10 / 16 mm
Klemmbereich Rd / Fl	16 / 30 mm
Abmessung	60 x 60 x 3 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	St/tZn
Klemmbereich Rd / Rd	8-10 / 16 mm
Klemmbereich Rd / Fl	16 / 30 mm
Schraube	di M8 x 25 mm
Werkstoff Schraube / Mutter	St/tZn
Abmessung	60 x 60 x 3 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
Zinküberzug nach DIN EN 1461	~50 µm
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Produkt 318252 blev tilføjet til notesblok.

Gå til notesblok

Produkt 318252 blev lagt I kurven.

Gå til webshoppen

artikelnr. 340040 KS 10 FL40 STTZN

GTIN 4013364252738, CCT (EU): 85359000, Bruttovægt: 718.00 g, VPE: 10.00 Stk.

billeder

Open PDF

Yderligere information

Werkstoff Klemme: St/tZn
Klemmbereich Rd / Fl: 10 / 40 mm
Klemmbereich Fl / Fl: 40 / 40 mm
Werkstoff Schraube / Mutter: St/tZn

Fabrikat: DEHN
Typ: KS 10 FL40 STTZN
Art.-Nr.: 340040
oder gleichwertig.

Certificater

Tekniske data

Werkstoff Klemme	St/tZn
Klemmbereich Rd / Fl	10 / 40 mm
Klemmbereich Fl / Fl	40 / 40 mm
Abmessung	70 x 70 x 8 mm

Produkt 340040 blev tilføjet til notesblok.

Gå til notesblok

Produkt 340040 blev lagt I kurven.

Gå til webshoppen

Kreuzstücke für ober- und unterirdische Verbindungen

Mit Zwischenplatte für Rund- und Flachleiter

artikelnr. 319201 KS 8.10 8.10 FL30 ZP STTZN

Du er ikke autoriseret til at downloade 319209.stp

Du er ikke autoriseret til at downloade 319209.igs

Du er ikke autoriseret til at downloade 319209.jt

Du er ikke autoriseret til at downloade 319209.dwg

Du er ikke autoriseret til at downloade 319201m_D.dxf

Produkt 319201 blev tilføjet til notesblok.

Produkt 319201 blev lagt I kurven.

artikelnr. 319207 KS 8.10 8.10 FL30 ZP CU

Du er ikke autoriseret til at downloade 319209.stp

Du er ikke autoriseret til at downloade 319209.igs

Du er ikke autoriseret til at downloade 319209.jt

Du er ikke autoriseret til at downloade 319209.dwg

Du er ikke autoriseret til at downloade 319201m_D.dxf

Produkt 319207 blev tilføjet til notesblok.

Produkt 319207 blev lagt I kurven.

artikelnr. 319209 KS 8.10 8.10 FL30 ZP V4A

Du er ikke autoriseret til at downloade 319209.stp

Du er ikke autoriseret til at downloade 319209.igs

Du er ikke autoriseret til at downloade 319209.jt

Du er ikke autoriseret til at downloade 319209.dwg

Du er ikke autoriseret til at downloade 319201m_D.dxf

Produkt 319209 blev tilføjet til notesblok.

Produkt 319209 blev lagt I kurven.

Mit Zwischenplatte für Rund- und Flachleiter bis 40 mm

artikelnr. 321045 KS 8.10 FL40 STTZN

Du er ikke autoriseret til at downloade 321045.stp

Du er ikke autoriseret til at downloade 321045.igs

Du er ikke autoriseret til at downloade 321045.jt

Du er ikke autoriseret til at downloade 321045.dwg

Du er ikke autoriseret til at downloade 321045m_D.dxf

Produkt 321045 blev tilføjet til notesblok.

Produkt 321045 blev lagt I kurven.

artikelnr. 321047 KS 8.10 FL40 CU

Du er ikke autoriseret til at downloade 321045.stp

Du er ikke autoriseret til at downloade 321045.igs

Du er ikke autoriseret til at downloade 321045.jt

Du er ikke autoriseret til at downloade 321045.dwg

Du er ikke autoriseret til at downloade 321045m_D.dxf

Produkt 321047 blev tilføjet til notesblok.

Produkt 321047 blev lagt I kurven.

Mit Zwischenplatte für zwei Rund- und Flachleiter bis 40 mm

artikelnr. 319229 KS 7.10 7.10 FL40 ZP V4A

Du er ikke autoriseret til at downloade 319229.stp

Du er ikke autoriseret til at downloade 319229.igs

Du er ikke autoriseret til at downloade 319229.jt

Du er ikke autoriseret til at downloade 319229.dwg

Du er ikke autoriseret til at downloade 319229m_D.dxf

Produkt 319229 blev tilføjet til notesblok.

Produkt 319229 blev lagt I kurven.

Mit Zwischenplatte für Erdeinführungen / Fangstangen

artikelnr. 319202 KS 8.10 16 FL30 ZP STTZN

Du er ikke autoriseret til at downloade 319202.stp

Du er ikke autoriseret til at downloade 319202.igs

Du er ikke autoriseret til at downloade 319202.jt

Du er ikke autoriseret til at downloade 319202.dwg

Du er ikke autoriseret til at downloade 319202m_D.dxf

Produkt 319202 blev tilføjet til notesblok.

Produkt 319202 blev lagt I kurven.

artikelnr. 319219 KS 8.10 16 FL30 ZP V4A

Du er ikke autoriseret til at downloade 319202.stp

Du er ikke autoriseret til at downloade 319202.igs

Du er ikke autoriseret til at downloade 319202.jt

Du er ikke autoriseret til at downloade 319202.dwg

Du er ikke autoriseret til at downloade 319202m_D.dxf

Produkt 319219 blev tilføjet til notesblok.

Produkt 319219 blev lagt I kurven.

Ohne Zwischenplatte für Rund- und Flachleiter

artikelnr. 318201 KS 8.10 FL30 STTZN

Du er ikke autoriseret til at downloade 318201.stp

Du er ikke autoriseret til at downloade 318201.igs

Du er ikke autoriseret til at downloade 318201.jt

Du er ikke autoriseret til at downloade 318201.dwg

Du er ikke autoriseret til at downloade 318201m_D.dxf

Produkt 318201 blev tilføjet til notesblok.

Produkt 318201 blev lagt I kurven.

artikelnr. 318207 KS 8.10 FL30 CU

Du er ikke autoriseret til at downloade 318201.stp
