DEHNshield

Anschlussfertiger, anwendungsoptimierter Kombi-Ableiter Typ 1 + Typ 2 auf Funkenstreckenbasis
Platzsparende Funkenstreckentechnologie mit nur 1 TE / Pol ermöglicht kompakte Ausführung
Erfüllt Mindestanforderungen an das Blitzstromableitvermögen nach VDE 0100-534
Ermöglicht kompakten Blitzschutzpotentialausgleich inklusive Endgeräteschutz
Ableitvermögen bis 50 kA (10/350 µs)
Funktions- / Defektanzeige durch grün-rote Markierung im Sichtfenster
Hohes Folgestromlöschvermögen (I_fi = 25 kA_eff)

Details

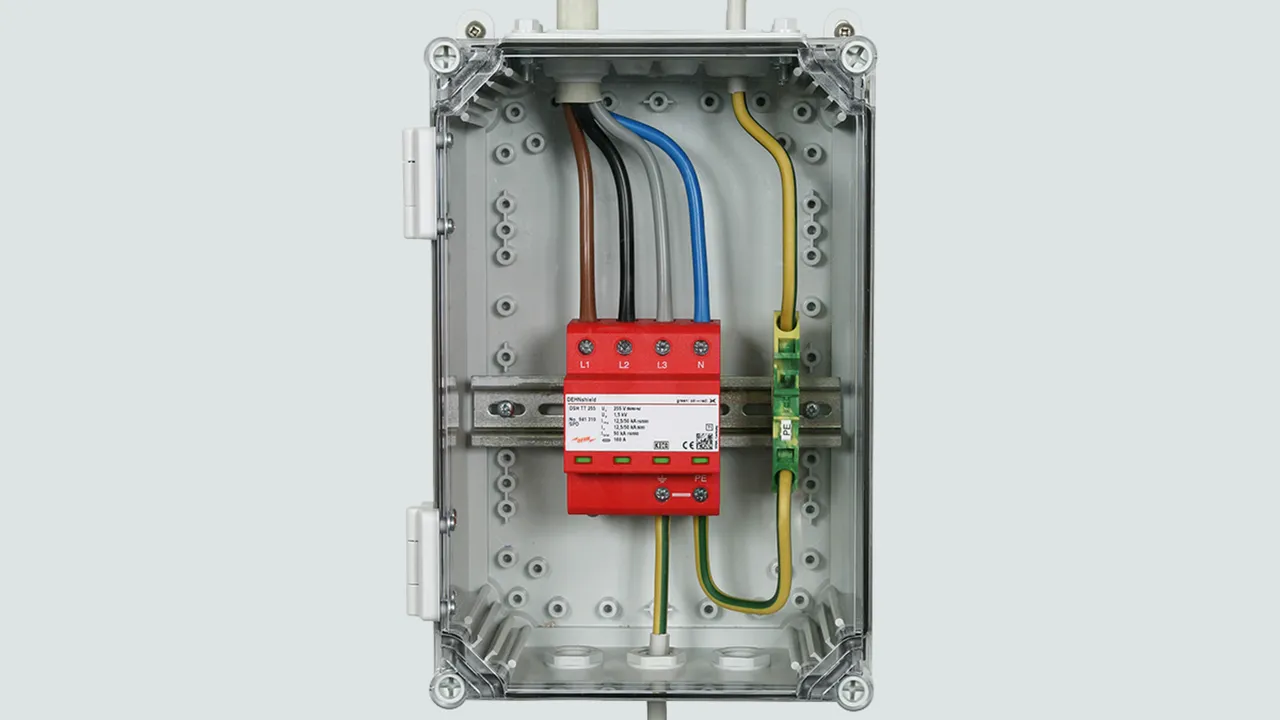

V-Verdrahtung mit blitzstromgeprüfter Stiftanschlussklemme STAK 25.

lorem ipsum — V-Verdrahtung mit blitzstromgeprüfter Stiftanschlussklemme STAK 25.

DEHNshield TNC

Anschlussfertiger, anwendungsoptimierter Kombi-Ableiter für TN-C-Systeme mit 230 / 400 V Nennspannung (3+0-Schaltung).

1 produkt

artikelnr. 941300 DSH TNC 255

GTIN 4013364133556, CCT (EU): 85363090, Bruttovægt: 415.80 g, VPE: 1.00 Stk.

billeder

Yderligere information

CAD filer

Kombi-Ableiter DEHNshield TNC 255
3-poliger Kombi-Ableiter für 230/400 V- TN C-Systeme
Ableiter Typ 1 + Typ 2 nach EN 61643-11, Breite 4TE
Anwendungsoptimierter Einsatz im kompakten Elektroinstallationen
Funkenstrecken-Technologie mit Folgestrombegrenzung
Defektanzeige
Höchste Dauerspannung: 255 V AC
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 37,5 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie, sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DSH TNC 255
Art.-Nr.: 941300
oder gleichwertig.

Certificater

Tekniske data

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3-PEN] (I_total )	37,5 kA
Blitzstoßstrom (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Schutzpegel (U_P )	≤ 1,5 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	KEMA, VDE, UL

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3-PEN] (I_total )	37,5 kA
Spezifische Energie [L1+L2+L3-PEN] (W/R)	352,00 kJ/Ohm
Blitzstoßstrom (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Spezifische Energie [L-PEN] (W/R)	39,06 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	12,5 / 37,5 kA
Schutzpegel (U_P )	≤ 1,5 kV
Folgestromlöschfähigkeit AC (I_fi )	25 kA_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 25 kA_eff (prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L1, L2, L3, PEN) (min.)	1,5 mm² ein- / feindrähtig
Anschlussquerschnitt (L1, L2, L3, PEN) (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	KEMA, VDE, UL

Produkt 941300 blev tilføjet til notesblok.

Gå til notesblok

Produkt 941300 blev lagt I kurven.

Gå til webshoppen

DEHNshield TNC FM

Anschlussfertiger, anwendungsoptimierter Kombi-Ableiter für TN-C-Systeme mit 230 / 400 V Nennspannung (3+0-Schaltung); mit potentialfreiem Fernmeldekontakt.

1 produkt

artikelnr. 941305 DSH TNC 255 FM

GTIN 4013364275317, CCT (EU): 85363090, Bruttovægt: 420.60 g, VPE: 1.00 Stk.

billeder

Yderligere information

CAD filer

Kombi-Ableiter DEHNshield TNC 255 FM
3-poliger Kombi-Ableiter für 230/400 V- TN C-Systeme
mit Fernmeldekontakt, Breite 4TE
Ableiter Typ 1 + Typ 2 nach EN 61643-11
Anwendungsoptimierter Einsatz in kompakten Elektroinstallationen
Funkenstrecken-Technologie mit Folgestrombegrenzung
Defektanzeige
Höchste Dauerspannung: 255 V AC
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 37,5 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie, sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DSH TNC 255 FM
Art.-Nr.: 941305
oder gleichwertig.

Certificater

Tekniske data

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3-PEN] (I_total )	37,5 kA
Blitzstoßstrom (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Schutzpegel (U_P )	≤ 1,5 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	KEMA, VDE
FM-Kontakte / Kontaktform	Wechsler

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3-PEN] (I_total )	37,5 kA
Spezifische Energie [L1+L2+L3-PEN] (W/R)	352,00 kJ/Ohm
Blitzstoßstrom (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Spezifische Energie [L-PEN] (W/R)	39,06 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	12,5 / 37,5 kA
Schutzpegel (U_P )	≤ 1,5 kV
Folgestromlöschfähigkeit AC (I_fi )	25 kA_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 25 kA_eff (prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L1, L2, L3, PEN) (min.)	1,5 mm² ein- / feindrähtig
Anschlussquerschnitt (L1, L2, L3, PEN) (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	KEMA, VDE
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig

Produkt 941305 blev tilføjet til notesblok.

Gå til notesblok

Produkt 941305 blev lagt I kurven.

Gå til webshoppen

DEHNshield TNC Basic FM

Anschlussfertiger, anwendungsoptimierter Kombi-Ableiter für TN-C-Systeme zum Einsatz im Hauptstromversorgungssystem (3+0-Schaltung) bei Wohngebäuden ohne äußeren Blitzschutz (auch mit Freileitungseinspeisung).; mit potentialfreien Fernmeldekontakt.

1 produkt

artikelnr. 941306 DSH B TNC 255 FM

GTIN 4013364328068, CCT (EU): 85363090, Bruttovægt: 422.00 g, VPE: 1.00 Stk.

billeder

Yderligere information

CAD filer

Kombi-Ableiter DEHNshield B TNC 255 FM
3-poliger Kombi-Ableiter für 230/400 V- TN C-Systeme
mit Fernmeldekontakt, Breite 4TE
Ableiter Typ 1 + Typ 2 nach EN 61643-11
Erfüllt alle Anforderungen der DIN VDE 0100-534 und DIN VDE 0100-443
Funkenstrecken-Technologie mit Folgestrombegrenzung
Defektanzeige
Höchste Dauerspannung: 255 V AC
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 22,5 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie, sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DSH B TNC 255 FM
Art.-Nr.: 941306
oder gleichwertig.

Certificater

Tekniske data

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3-PEN] (I_total )	22,5 kA
Blitzstoßstrom (10/350 µs) [L-PEN] (I_imp )	7,5 kA
Schutzpegel (U_P )	≤ 1,5 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	VDE
FM-Kontakte / Kontaktform	Wechsler

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3-PEN] (I_total )	22,5 kA
Blitzstoßstrom (10/350 µs) [L-PEN] (I_imp )	7,5 kA
Nennableitstoßstrom (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	12,5 / 37,5 kA
Schutzpegel (U_P )	≤ 1,5 kV
Folgestromlöschfähigkeit AC (I_fi )	25 kA_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 25 kA_eff (prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L1, L2, L3, PEN) (min.)	1,5 mm² ein- / feindrähtig
Anschlussquerschnitt (L1, L2, L3, PEN) (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	VDE
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig

Produkt 941306 blev tilføjet til notesblok.

Gå til notesblok

Produkt 941306 blev lagt I kurven.

Gå til webshoppen

DEHNshield TNS

Anschlussfertiger, anwendungsoptimierter Kombi-Ableiter für TN-S-Systeme mit 230 / 400 V Nennspannung (4+0-Schaltung).

1 produkt

artikelnr. 941400 DSH TNS 255

GTIN 4013364133563, CCT (EU): 85363090, Bruttovægt: 555.00 g, VPE: 1.00 Stk.

billeder

Yderligere information

CAD filer

Kombi-Ableiter DEHNshield TNS 255
4-poliger Kombi-Ableiter für 230/400 V- TN(C)-S-Systeme, Breite 4TE
Ableiter Typ 1 + Typ 2 nach EN 61643-11
Anwendungsoptimier Einsatz in kompakten Elektroinstallationen
Funkenstrecken-Technologie mit Folgestrombegrenzung
Defektanzeige
Höchste Dauerspannung: 255 V AC
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 50 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie, sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DSH TNS 255
Art.-Nr.: 941400
oder gleichwertig.

Certificater

Tekniske data

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Blitzstoßstrom (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Schutzpegel [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	KEMA, VDE, UL

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Spezifische Energie [L1+L2+L3+N-PE] (W/R)	625,00 kJ/Ohm
Blitzstoßstrom (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Spezifische Energie [L,N-PE] (W/R)	39,06 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	12,5 / 50 kA
Schutzpegel [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Folgestromlöschfähigkeit AC (I_fi )	25 kA_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 25 kA_eff (prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L1, L2, L3, N, PE, 9) (min.)	1,5 mm² ein- / feindrähtig
Anschlussquerschnitt (L1, L2, L3, N, PE, 9) (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	KEMA, VDE, UL

Produkt 941400 blev tilføjet til notesblok.

Gå til notesblok

Produkt 941400 blev lagt I kurven.

Gå til webshoppen

DEHNshield TNS FM

Anschlussfertiger, anwendungsoptimierter Kombi-Ableiter für TN-S-Systeme mit 230 / 400 V Nennspannung (4+0-Schaltung); mit potentialfreiem Fernmeldekontakt.

1 produkt

artikelnr. 941405 DSH TNS 255 FM

GTIN 4013364275331, CCT (EU): 85363090, Bruttovægt: 488.30 g, VPE: 1.00 Stk.

billeder

Yderligere information

CAD filer

Kombi-Ableiter DEHNshield TNS 255 FM
4-poliger Kombi-Ableiter für 230/400 V- TN(C)-S-Systeme,
Breite 4TE, mit Fernmeldekontakt
Ableiter Typ 1 + Typ 2 nach EN 61643-11
Anwendungsoptimierter Einsatz in kompakten Elektroinstallationen
Funkenstrecken-Technologie mit Folgestrombegrenzung
Defektanzeige
Höchste Dauerspannung: 255 V AC
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 50 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie, sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DSH TNS 255 FM
Art.-Nr.: 941405
oder gleichwertig.

Certificater

Tekniske data

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Blitzstoßstrom (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Schutzpegel [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	KEMA, VDE
FM-Kontakte / Kontaktform	Wechsler

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Spezifische Energie [L1+L2+L3+N-PE] (W/R)	625,00 kJ/Ohm
Blitzstoßstrom (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Spezifische Energie [L,N-PE] (W/R)	39,06 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	12,5 / 50 kA
Schutzpegel [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Folgestromlöschfähigkeit AC (I_fi )	25 kA_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 25 kA_eff (prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L1, L2, L3, N, PE, 9) (min.)	1,5 mm² ein- / feindrähtig
Anschlussquerschnitt (L1, L2, L3, N, PE, 9) (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	KEMA, VDE
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig

Produkt 941405 blev tilføjet til notesblok.

Gå til notesblok

Produkt 941405 blev lagt I kurven.

Gå til webshoppen

DEHNshield TNS Basic FM

Anschlussfertiger, anwendungsoptimierter Kombi-Ableiter für TN-S-Systeme zum Einsatz im Hauptstromversorgungssystem (4+0-Schaltung) bei Wohngebäuden ohne äußeren Blitzschutz (auch mit Freileitungseinspeisung); mit potentialfreien Fernmeldekontakt.

1 produkt

artikelnr. 941406 DSH B TNS 255 FM

GTIN 4013364328082, CCT (EU): 85363090, Bruttovægt: 489.00 g, VPE: 1.00 Stk.

billeder

Yderligere information

CAD filer

Kombi-Ableiter DEHNshield B TNS 255 FM
4-poliger Kombi-Ableiter für 230/400 V- TN(C)-S-Systeme,
Breite 4TE, mit Fernmeldekontakt
Ableiter Typ 1 + Typ 2 nach EN 61643-11
Erfüllt alle Anforderungen der DIN VDE 0100-534 und DIN VDE 0100-443
Funkenstrecken-Technologie mit Folgestrombegrenzung
Defektanzeige
Höchste Dauerspannung: 255 V AC
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 30 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie, sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DSH B TNS 255 FM
Art.-Nr.: 941406
oder gleichwertig.

Certificater

Tekniske data

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Blitzstoßstrom (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Schutzpegel [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	VDE
FM-Kontakte / Kontaktform	Wechsler

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Blitzstoßstrom (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Nennableitstoßstrom (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	12,5 / 50 kA
Schutzpegel [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Folgestromlöschfähigkeit AC (I_fi )	25 kA_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 25 kA_eff (prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L1, L2, L3, N, PE, 9) (min.)	1,5 mm² ein- / feindrähtig
Anschlussquerschnitt (L1, L2, L3, N, PE, 9) (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	VDE
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig

Produkt 941406 blev tilføjet til notesblok.

Gå til notesblok

Produkt 941406 blev lagt I kurven.

Gå til webshoppen

DEHNshield TT

Anschlussfertiger, anwendungsoptimierter Kombi-Ableiter für TT- und TN-S-Systeme mit 230 / 400 V Nennspannung (3+1-Schaltung).

1 produkt

artikelnr. 941310 DSH TT 255

GTIN 4013364131798, CCT (EU): 85363090, Bruttovægt: 509.90 g, VPE: 1.00 Stk.

billeder

Yderligere information

CAD filer

Kombi-Ableiter DEHNshield TT 255
4-poliger Kombi-Ableiter für 230/400 V- TT- und TN (C) -S-Systeme,
Breite 4TE
Ableiter Typ 1 + Typ 2 nach EN 61643-11
Anwendungsoptimierter Einsatz in kompakten Elektroinstallationen
Funkenstrecken-Technologie mit Folgestrombegrenzung
Defektanzeige
Höchste Dauerspannung: 255 V AC
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 50 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie, sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DSH TT 255
Art.-Nr.: 941310
oder gleichwertig.

Certificater

Tekniske data

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Blitzstoßstrom (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Schutzpegel [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	KEMA, VDE, UL
Erweiterte technische Daten:	---------------------------------
Schutzpegel [L-PE] (U_P )	2,0 kV

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Spezifische Energie [L1+L2+L3+N-PE] (W/R)	625,00 kJ/Ohm
Blitzstoßstrom (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Spezifische Energie [L-N]/[N-PE] (W/R)	39,06 / 625,00 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L-N]/[N-PE] (I_n )	12,5 / 50 kA
Schutzpegel [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Folgestromlöschfähigkeit [L-N]/[N-PE] (I_fi )	25 kA_eff / 100 A_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 25 kA_eff (prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L1, L2, L3, N, PE, 9) (min.)	1,5 mm² ein- / feindrähtig
Anschlussquerschnitt (L1, L2, L3, N, PE, 9) (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	KEMA, VDE, UL
Erweiterte technische Daten:	---------------------------------
Schutzpegel [L-PE] (U_P )	2,0 kV

Produkt 941310 blev tilføjet til notesblok.

Gå til notesblok

Produkt 941310 blev lagt I kurven.

Gå til webshoppen

DEHNshield TT FM

Anschlussfertiger, anwendungsoptimierter Kombi-Ableiter für TT- und TN-S-Systeme mit 230 / 400 V Nennspannung (3+1-Schaltung); mit potentialfreiem Fernmeldekontakt.

1 produkt

artikelnr. 941315 DSH TT 255 FM

GTIN 4013364275324, CCT (EU): 85363090, Bruttovægt: 508.80 g, VPE: 1.00 Stk.

billeder

Yderligere information

CAD filer

Kombi-Ableiter DEHNshield TT 255 FM
4-poliger Kombi-Ableiter für 230/400 V- TT- und TN (C) -S-Systeme,
Breite 4 TE, mit Fernmeldekontakt
Ableiter Typ 1 + Typ 2 nach EN 61643-11
Anwendungsoptimierter Einsatz in kompakten Elektroinstallationen
Funkenstrecken-Technologie mit Folgestrombegrenzung
Defektanzeige
Höchste Dauerspannung: 255 V AC
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 50 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie, sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DSH TT 255 FM
Art.-Nr.: 941315
oder gleichwertig.

Certificater

Tekniske data

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Blitzstoßstrom (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Schutzpegel [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	KEMA, VDE
FM-Kontakte / Kontaktform	Wechsler
Erweiterte technische Daten:	---------------------------------
Schutzpegel [L-PE] (U_P )	2,0 kV

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Spezifische Energie [L1+L2+L3+N-PE] (W/R)	625,00 kJ/Ohm
Blitzstoßstrom (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Spezifische Energie [L-N]/[N-PE] (W/R)	39,06 / 625,00 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L-N]/[N-PE] (I_n )	12,5 / 50 kA
Schutzpegel [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Folgestromlöschfähigkeit [L-N]/[N-PE] (I_fi )	25 kA_eff / 100 A_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 25 kA_eff (prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L1, L2, L3, N, PE, 9) (min.)	1,5 mm² ein- / feindrähtig
Anschlussquerschnitt (L1, L2, L3, N, PE, 9) (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	KEMA, VDE
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig
Erweiterte technische Daten:	---------------------------------
Schutzpegel [L-PE] (U_P )	2,0 kV

Produkt 941315 blev tilføjet til notesblok.

Gå til notesblok

Produkt 941315 blev lagt I kurven.

Gå til webshoppen

DEHNshield TT Basic FM

Anschlussfertiger, anwendungsoptimierter Kombi-Ableiter für TT- und TN-S-Systeme zum Einsatz im Hauptstromversorgungssystem (3+1-Schaltung) bei Wohngebäuden ohne äußeren Blitzschutz (auch mit Freileitungseinspeisung); mit potentialfreien Fernmeldekontakt.

1 produkt

artikelnr. 941316 DSH B TT 255 FM

GTIN 4013364328075, CCT (EU): 85363090, Bruttovægt: 510.00 g, VPE: 1.00 Stk.

billeder

Yderligere information

CAD filer

Kombi-Ableiter DEHNshield B TT 255 FM
4-poliger Kombi-Ableiter für 230/400 V- TT-
und TN (C) -S-Systeme,
Breite 4 TE, mit Fernmeldekontakt
Ableiter Typ 1 + Typ 2 nach EN 61643-11
Erfüllt alle Anforderungen der DIN VDE 0100-534 und DIN VDE 0100-443
Funkenstrecken-Technologie mit Folgestrombegrenzung
Defektanzeige
Höchste Dauerspannung: 255 V AC
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 30 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie, sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DSH B TT 255 FM
Art.-Nr.: 941316
oder gleichwertig.

Certificater

Tekniske data

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Blitzstoßstrom (10/350 µs) [L-N]/[N-PE] (I_imp )	7,5 / 30 kA
Schutzpegel [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	VDE
FM-Kontakte / Kontaktform	Wechsler
Erweiterte technische Daten:	---------------------------------
Schutzpegel [L-PE] (U_P )	2,0 kV

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Blitzstoßstrom (10/350 µs) [L-N]/[N-PE] (I_imp )	7,5 / 30 kA
Nennableitstoßstrom (8/20 µs) [L-N]/[N-PE] (I_n )	12,5 / 50 kA
Schutzpegel [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Folgestromlöschfähigkeit [L-N]/[N-PE] (I_fi )	25 kA_eff / 100 A_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 25 kA_eff (prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L1, L2, L3, N, PE, 9) (min.)	1,5 mm² ein- / feindrähtig
Anschlussquerschnitt (L1, L2, L3, N, PE, 9) (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	VDE
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig
Erweiterte technische Daten:	---------------------------------
Schutzpegel [L-PE] (U_P )	2,0 kV

Produkt 941316 blev tilføjet til notesblok.

Gå til notesblok

Produkt 941316 blev lagt I kurven.

Gå til webshoppen

DEHNshield TN

Anschlussfertiger, anwendungsoptimierter Kombi-Ableiter für einphasige TN-Systeme mit 230 V Nennspannung (2+0-Schaltung).

1 produkt

artikelnr. 941200 DSH TN 255

GTIN 4013364138209, CCT (EU): 85363090, Bruttovægt: 266.00 g, VPE: 1.00 Stk.

billeder

Yderligere information

CAD filer

Kombi-Ableiter DEHNshield TN 255
2-poliger Kombi-Ableiter für 230/400 V- TN-Systeme, Breite 2TE
Ableiter Typ 1 + Typ 2 nach EN 61643-11
Anwendungsoptimierter Einsatz in kompakten Elektroinstallationen
Funkenstrecken-Technologie mit Folgestrombegrenzung
Defektanzeige
Höchste Dauerspannung: 255 V AC
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 25 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie, sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DSH TN 255
Art.-Nr.: 941200
oder gleichwertig.

Certificater

Tekniske data

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L+N-PE] (I_total )	25 kA
Blitzstoßstrom (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Schutzpegel [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	KEMA, VDE, UL

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L+N-PE] (I_total )	25 kA
Spezifische Energie [L+N-PE] (W/R)	156,25 kJ/Ohm
Blitzstoßstrom (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Spezifische Energie [L,N-PE] (W/R)	39,06 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	12,5 / 25 kA
Schutzpegel [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Folgestromlöschfähigkeit AC (I_fi )	25 kA_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 25 kA_eff (prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L, N, PE, 9) (min.)	1,5 mm² ein- / feindrähtig
Anschlussquerschnitt (L, N, PE, 9) (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
Zulassungen	KEMA, VDE, UL

Produkt 941200 blev tilføjet til notesblok.

Gå til notesblok

Produkt 941200 blev lagt I kurven.

Gå til webshoppen

DEHNshield TN FM

Anschlussfertiger, anwendungsoptimierter Kombi-Ableiter für einphasige TN-Systeme mit 230 V Nennspannung (2+0-Schaltung); mit potentialfreiem Fernmeldekontakt.

1 produkt

artikelnr. 941205 DSH TN 255 FM

GTIN 4013364289185, CCT (EU): 85363090, Bruttovægt: 276.00 g, VPE: 1.00 Stk.

billeder

Yderligere information

CAD filer

Kombi-Ableiter DEHNshield TN 255 FM
2-poliger Kombi-Ableiter für 230/400 V- TN-Systeme,
Breite 2TE, mit Fernmeldekontakt
Ableiter Typ 1 + Typ 2 nach EN 61643-11
Anwendungsoptimierter Einsatz in kompakten Elektroinstallationen
Funkenstrecken-Technologie mit Folgestrombegrenzung
Defektanzeige
Höchste Dauerspannung: 255 V AC
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 25 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie, sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DSH TN 255 FM
Art.-Nr.: 941205
oder gleichwertig.

Certificater

Tekniske data

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L+N-PE] (I_total )	25 kA
Blitzstoßstrom (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Schutzpegel [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	KEMA, VDE
FM-Kontakte / Kontaktform	Wechsler

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L+N-PE] (I_total )	25 kA
Spezifische Energie [L+N-PE] (W/R)	156,25 kJ/Ohm
Blitzstoßstrom (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Spezifische Energie [L,N-PE] (W/R)	39,06 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	12,5 / 25 kA
Schutzpegel [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Folgestromlöschfähigkeit AC (I_fi )	25 kA_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 25 kA_eff (prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L, N, PE, 9) (min.)	1,5 mm² ein- / feindrähtig
Anschlussquerschnitt (L, N, PE, 9) (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
Zulassungen	KEMA, VDE
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig

Produkt 941205 blev tilføjet til notesblok.

Gå til notesblok

Produkt 941205 blev lagt I kurven.

Gå til webshoppen

DEHNshield TN Basic FM

Anschlussfertiger, anwendungsoptimierter Kombi-Ableiter für einphasige TN-Systeme zum Einsatz im Hauptstromversorgungssystem (2+0-Schaltung) bei Wohngebäuden ohne äußeren Blitzschutz (auch mit Freileitungseinspeisung); mit potentialfreien Fernmeldekontakt.

1 produkt

artikelnr. 941206 DSH B TN 255 FM

GTIN 4013364373839, CCT (EU): 85363090, Bruttovægt: 276.00 g, VPE: 1.00 Stk.

billeder

Yderligere information

CAD filer

Kombi-Ableiter DEHNshield B TN 255 FM
2-poliger Kombi-Ableiter für 230/400 V- TN-Systeme
Breite 2TE, mit Fernmeldekontakt
Ableiter Typ 1 + Typ 2 nach EN 61643-11
Erfüllt alle Anforderungen der DIN VDE 0100-534 und DIN VDE 0100-443
Funkenstrecken-Technologie mit Folgestrombegrenzung
Defektanzeige
Höchste Dauerspannung: 255 V AC
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 15 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie, sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DSH B TN 255 FM
Art.-Nr.: 941206
oder gleichwertig.

Certificater

Tekniske data

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L+N-PE] (I_total )	15 kA
Blitzstoßstrom (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Schutzpegel [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. netzseitiger Überstromschutz	160 A gG
FM-Kontakte / Kontaktform	Wechsler

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L+N-PE] (I_total )	15 kA
Blitzstoßstrom (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Nennableitstoßstrom (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	12,5 / 25 kA
Schutzpegel [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Folgestromlöschfähigkeit AC (I_fi )	25 kA_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 25 kA_eff (prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L, N, PE, 9) (min.)	1,5 mm² ein- / feindrähtig
Anschlussquerschnitt (L, N, PE, 9) (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig

Produkt 941206 blev tilføjet til notesblok.

Gå til notesblok

Produkt 941206 blev lagt I kurven.

Gå til webshoppen

DEHNshield TT 2P

Anschlussfertiger, anwendungsoptimierter Kombi-Ableiter für einphasige TT- und TN-Systeme mit 230 V Nennspannung (1+1-Schaltung).

1 produkt

artikelnr. 941110 DSH TT 2P 255

GTIN 4013364137899, CCT (EU): 85363090, Bruttovægt: 291.00 g, VPE: 1.00 Stk.

billeder

Yderligere information

CAD filer

Kombi-Ableiter DEHNshield TT 2P 255
2-poliger Kombi-Ableiter für 230/400 V- TT-Systeme, Breite 2TE
Ableiter Typ 1 + Typ 2 nach EN 61643-11
Anwendungsoptimierter Einsatz in kompakten Elektroinstallationen
Funkenstrecken-Technologie mit Folgestrombegrenzung
Defektanzeige
Höchste Dauerspannung: 255 V AC
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 25 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie, sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DSH TT 2P 255
Art.-Nr.: 941110
oder gleichwertig.

Certificater

Tekniske data

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L+N-PE] (I_total )	25 kA
Blitzstoßstrom (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 25 kA
Schutzpegel [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	KEMA, VDE, UL
Erweiterte technische Daten:	---------------------------------
Schutzpegel [L-PE] (U_P )	2,0 kV

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L+N-PE] (I_total )	25 kA
Spezifische Energie [L+N-PE] (W/R)	156,25 kJ/Ohm
Blitzstoßstrom (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 25 kA
Spezifische Energie [L-N]/[N-PE] (W/R)	39,06 / 156,25 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L-N]/[N-PE] (I_n )	12,5 / 25 kA
Schutzpegel [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Folgestromlöschfähigkeit [L-N]/[N-PE] (I_fi )	25 kA_eff / 100 A_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 25 kA_eff (prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L, N, PE, 9) (min.)	1,5 mm² ein- / feindrähtig
Anschlussquerschnitt (L, N, PE, 9) (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
Zulassungen	KEMA, VDE, UL
Erweiterte technische Daten:	---------------------------------
Schutzpegel [L-PE] (U_P )	2,0 kV

Produkt 941110 blev tilføjet til notesblok.

Gå til notesblok

Produkt 941110 blev lagt I kurven.

Gå til webshoppen

DEHNshield TT 2P FM

Anschlussfertiger, anwendungsoptimierter Kombi-Ableiter für einphasige TT- und TN-Systeme mit 230 V Nennspannung (1+1-Schaltung); mit potentialfreiem Fernmeldekontakt.

1 produkt

artikelnr. 941115 DSH TT 2P 255 FM

GTIN 4013364289208, CCT (EU): 85363090, Bruttovægt: 301.00 g, VPE: 1.00 Stk.

billeder

Yderligere information

CAD filer

Kombi-Ableiter DEHNshield TT 2P 255 FM
2-poliger Kombi-Ableiter für 230/400 V- TT-Systeme
Ableiter Typ 1 + Typ 2 nach EN 61643-11
Breite 2 TE, mit Fernmeldekontakt
Anwendungsoptimierter Einsatz in kompakten Elektroinstallationen
Funkenstrecken-Technologie mit Folgestrombegrenzung
Defektanzeige
Höchste Dauerspannung: 255 V AC
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 25 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie, sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DSH TT 2P 255 FM
Art.-Nr.: 941115
oder gleichwertig.

Certificater

Tekniske data

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L+N-PE] (I_total )	25 kA
Blitzstoßstrom (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 25 kA
Schutzpegel [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	KEMA, VDE
FM-Kontakte / Kontaktform	Wechsler
Erweiterte technische Daten:	---------------------------------
Schutzpegel [L-PE] (U_P )	2,0 kV

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L+N-PE] (I_total )	25 kA
Spezifische Energie [L+N-PE] (W/R)	156,25 kJ/Ohm
Blitzstoßstrom (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 25 kA
Spezifische Energie [L-N]/[N-PE] (W/R)	39,06 / 156,25 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L-N]/[N-PE] (I_n )	12,5 / 25 kA
Schutzpegel [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Folgestromlöschfähigkeit [L-N]/[N-PE] (I_fi )	25 kA_eff / 100 A_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 25 kA_eff (prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L, N, PE, 9) (min.)	1,5 mm² ein- / feindrähtig
Anschlussquerschnitt (L, N, PE, 9) (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
Zulassungen	KEMA, VDE
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig
Erweiterte technische Daten:	---------------------------------
Schutzpegel [L-PE] (U_P )	2,0 kV

Produkt 941115 blev tilføjet til notesblok.

Gå til notesblok

Produkt 941115 blev lagt I kurven.

Gå til webshoppen

DEHNshield TT 2P Basic FM

Anschlussfertiger, anwendungsoptimierter Kombi-Ableiter für einphasige TT- und TN-Systeme zum Einsatz im Hauptstromversorgungssystem (1+1-Schaltung) bei Wohngebäuden ohne äußeren Blitzschutz (auch mit Freileitungseinspeisung); mit potentialfreien Fernmeldekontakt.

1 produkt

artikelnr. 941116 DSH B TT 2P 255 FM

GTIN 4013364373235, CCT (EU): 85363090, Bruttovægt: 301.00 g, VPE: 1.00 Stk.

billeder

Yderligere information

CAD filer

Kombi-Ableiter DEHNshield B TT 2P 255 FM
2-poliger Kombi-Ableiter für 230/400 V- TT-Systeme
Breite 2 TE, mit Fernmeldekontakt
Ableiter Typ 1 + Typ 2 nach EN 61643-11
Erfüllt alle Anforderungen der DIN VDE 0100-534 und DIN VDE 0100-443
Funkenstrecken-Technologie mit Folgestrombegrenzung
Defektanzeige
Höchste Dauerspannung: 255 V AC
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 15 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie, sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DSH B TT 2P 255 FM
Art.-Nr.: 941116
oder gleichwertig.

Certificater

Tekniske data

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L+N-PE] (I_total )	15 kA
Blitzstoßstrom (10/350 µs) [L-N]/[N-PE] (I_imp )	7,5 / 15 kA
Schutzpegel [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. netzseitiger Überstromschutz	160 A gG
FM-Kontakte / Kontaktform	Wechsler
Erweiterte technische Daten:	---------------------------------
Schutzpegel [L-PE] (U_P )	2,0 kV

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L+N-PE] (I_total )	15 kA
Blitzstoßstrom (10/350 µs) [L-N]/[N-PE] (I_imp )	7,5 / 15 kA
Nennableitstoßstrom (8/20 µs) [L-N]/[N-PE] (I_n )	12,5 / 25 kA
Schutzpegel [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Folgestromlöschfähigkeit [L-N]/[N-PE] (I_fi )	25 kA_eff / 100 A_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 25 kA_eff (prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L, N, PE, 9) (min.)	1,5 mm² ein- / feindrähtig
Anschlussquerschnitt (L, N, PE, 9) (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig
Erweiterte technische Daten:	---------------------------------
Schutzpegel [L-PE] (U_P )	2,0 kV

Produkt 941116 blev tilføjet til notesblok.

Gå til notesblok

Produkt 941116 blev lagt I kurven.

Gå til webshoppen

DEHNshield

Details

DEHNshield TNC

artikelnr. 941300 DSH TNC 255

Du er ikke autoriseret til at downloade 941300.stp

Du er ikke autoriseret til at downloade 941300.igs

Du er ikke autoriseret til at downloade 941300.jt

Du er ikke autoriseret til at downloade 941300.dwg

Du er ikke autoriseret til at downloade 941300m_E.dxf

Du er ikke autoriseret til at downloade DEHN.941300.wspak

Du er ikke autoriseret til at downloade 941300_eplan.zip

Produkt 941300 blev tilføjet til notesblok.

Produkt 941300 blev lagt I kurven.

DEHNshield TNC FM

artikelnr. 941305 DSH TNC 255 FM

Du er ikke autoriseret til at downloade 941305.stp

Du er ikke autoriseret til at downloade 941305.igs

Du er ikke autoriseret til at downloade 941305.jt

Du er ikke autoriseret til at downloade 941305.dwg

Du er ikke autoriseret til at downloade 941305+306m_E.dxf

Du er ikke autoriseret til at downloade DEHN.941305.wspak

Du er ikke autoriseret til at downloade DEHN.941305.edz

Produkt 941305 blev tilføjet til notesblok.

Produkt 941305 blev lagt I kurven.

DEHNshield TNC Basic FM

artikelnr. 941306 DSH B TNC 255 FM

Du er ikke autoriseret til at downloade 941305.stp

Du er ikke autoriseret til at downloade 941305.igs

Du er ikke autoriseret til at downloade 941305.jt

Du er ikke autoriseret til at downloade 941305.dwg

Du er ikke autoriseret til at downloade 941305+306m_E.dxf

Du er ikke autoriseret til at downloade DEHN.941306.wspak

Du er ikke autoriseret til at downloade DEHN.941306.edz

Produkt 941306 blev tilføjet til notesblok.

Produkt 941306 blev lagt I kurven.

DEHNshield TNS

artikelnr. 941400 DSH TNS 255

Du er ikke autoriseret til at downloade 941400.stp

Du er ikke autoriseret til at downloade 941400.igs

Du er ikke autoriseret til at downloade 941400.jt

Du er ikke autoriseret til at downloade 941400.dwg

Du er ikke autoriseret til at downloade 941310+400m_E.dxf

Du er ikke autoriseret til at downloade DEHN.941400.wspak

Du er ikke autoriseret til at downloade 941400_eplan.zip

Produkt 941400 blev tilføjet til notesblok.

Produkt 941400 blev lagt I kurven.

DEHNshield TNS FM

artikelnr. 941405 DSH TNS 255 FM

Du er ikke autoriseret til at downloade 941315.stp

Du er ikke autoriseret til at downloade 941315.igs

Du er ikke autoriseret til at downloade 941315.jt

Du er ikke autoriseret til at downloade 941315.dwg

Du er ikke autoriseret til at downloade 941315+316+405+406m_E.dxf

Du er ikke autoriseret til at downloade DEHN.941405.wspak

Du er ikke autoriseret til at downloade 941315_eplan.zip

Produkt 941405 blev tilføjet til notesblok.

Produkt 941405 blev lagt I kurven.

DEHNshield TNS Basic FM

artikelnr. 941406 DSH B TNS 255 FM

Du er ikke autoriseret til at downloade 941315.stp

Du er ikke autoriseret til at downloade 941315.jt

Du er ikke autoriseret til at downloade 941315.jt

Du er ikke autoriseret til at downloade 941315.dwg

Du er ikke autoriseret til at downloade 941315+316+405+406m_E.dxf

Du er ikke autoriseret til at downloade DEHN.941406.wspak

Du er ikke autoriseret til at downloade 941315_eplan.zip

Produkt 941406 blev tilføjet til notesblok.

Produkt 941406 blev lagt I kurven.

DEHNshield TT

artikelnr. 941310 DSH TT 255

Du er ikke autoriseret til at downloade 941400.stp

Du er ikke autoriseret til at downloade 941400.igs

Du er ikke autoriseret til at downloade 941400.jt

Du er ikke autoriseret til at downloade 941400.dwg

Du er ikke autoriseret til at downloade 941310+400m_E.dxf

Du er ikke autoriseret til at downloade DEHN.941310.wspak

Du er ikke autoriseret til at downloade 941400_eplan.zip

Produkt 941310 blev tilføjet til notesblok.

Produkt 941310 blev lagt I kurven.

DEHNshield TT FM
