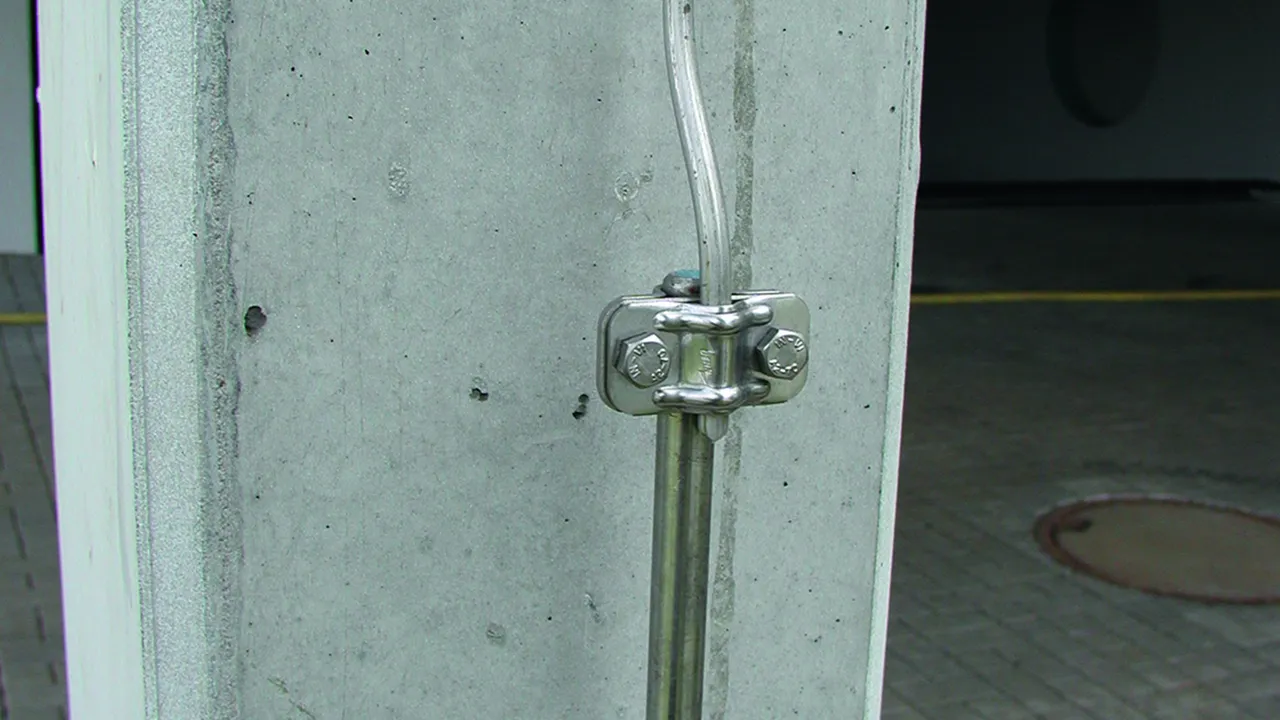

UNI-Trennklemmen

Zum Verbinden der Ableitungen mit den Erdeinführungen bzw. für den Zusammenschluss von Leitungen aus unterschiedlichen Werkstoffen.

Mit Zwischenplatte für zwei Rundleiter

2 produkter

artikelnr. 459129 UTK 8.10 8.10 ZP V2A

GTIN 4013364051386, CCT (EU): 85359000, Bruttovægt: 122.00 g, VPE: 50.00 Stk.

billeder

Open PDF

Yderligere information

CAD filer

UNI-Trennklemme NIRO
UNI-Trennklemmen zum Verbinden der Ableitungen
mit den Erdeinführungen
Ausführung mit Zwischenplatte für Rd und Rd
Werkstoff: NIRO
Klemmbereich Rd / Rd: 8-10 / 8-10 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 8.10 8.10 ZP V2A
Art.-Nr.: 459129
oder gleichwertig.

Certificater

Tekniske data

Werkstoff	NIRO
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	NIRO
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	2,5 mm
Blitzstromtragfähigkeit (10/350 µs)	= / & *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Produkt 459129 blev tilføjet til notesblok.

Gå til notesblok

Produkt 459129 blev lagt I kurven.

Gå til webshoppen

artikelnr. 459127 UTK 8.10 8.10 ZP CU

GTIN 4013364119291, CCT (EU): 85359000, Bruttovægt: 154.30 g, VPE: 1.00 Stk.

billeder

Open PDF

Yderligere information

CAD filer

UNI-Trennklemme Cu
UNI-Trennklemmen zum Verbinden der Ableitungen
mit den Erdeinführungen
Ausführung mit Zwischenplatte für Rd und Rd
Werkstoff: Cu
Klemmbereich Rd / Rd: 8-10 / 8-10 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 8.10 8.10 ZP CU
Art.-Nr.: 459127
oder gleichwertig.

Certificater

Tekniske data

Werkstoff	Cu
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	Cu
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	3 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Produkt 459127 blev tilføjet til notesblok.

Gå til notesblok

Produkt 459127 blev lagt I kurven.

Gå til webshoppen

Ausführung Zweimetall für zwei Rundleiter Cu und St/tZn oder NIRO (V4A)

1 produkt

artikelnr. 460517 ZMTK 8.10 8.10 CU STTZN

GTIN 4013364034259, CCT (EU): 85359000, Bruttovægt: 106.60 g, VPE: 1.00 Stk.

billeder

Open PDF

Yderligere information

Zweimetall UNI-Trennklemmen Cu/St/tZn
Zweimetall UNI-Trennklemmen für den Zusammenschluss von Leitungen aus
unterschiedlichen Werkstoffen
Werkstoff: Cu / St/tZn
Klemmbereich Rd / Rd: 8-10 / 8-10 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: ZMTK 8.10 8.10 CU STTZN
Art.-Nr.: 460517
oder gleichwertig.

Certificater

Tekniske data

Werkstoff	Cu / St/tZn
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	Cu / St/tZn
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	3 / 1,5 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Produkt 460517 blev tilføjet til notesblok.

Gå til notesblok

Produkt 460517 blev lagt I kurven.

Gå til webshoppen

Mit Zwischenplatte für Rund- und Flachleiter

1 produkt

artikelnr. 459139 UTK 8.10 FL30 ZP V2A

GTIN 4013364078628, CCT (EU): 85359000, Bruttovægt: 124.00 g, VPE: 50.00 Stk.

billeder

Open PDF

Yderligere information

CAD filer

UNI-Trennklemme mit Zwischenplatte für Rund- und Flachleiter NIRO
UNI-Trennklemmen zum Verbinden der Ableitungen
mit den Erdeinführungen
Ausführung mit Zwischenplatte für Rd und Fl
Werkstoff: NIRO
Klemmbereich Rd / Fl: 8-10 / 30 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 8.10 FL30 ZP V2A
Art.-Nr.: 459139
oder gleichwertig.

Certificater

Tekniske data

Werkstoff	NIRO
Klemmbereich Rd / Fl	8-10 / 30 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	NIRO
Klemmbereich Rd / Fl	8-10 / 30 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	2,5 mm
Blitzstromtragfähigkeit (10/350 µs)	= / & *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Produkt 459139 blev tilføjet til notesblok.

Gå til notesblok

Produkt 459139 blev lagt I kurven.

Gå til webshoppen

Ausführung Zweimetall für Rundleiter Cu und Flachleiter St/tZn oder NIRO (V4A)

1 produkt

artikelnr. 460557 ZMTK 8.10 FL30 CU STTZN

GTIN 4013364034242, CCT (EU): 85359000, Bruttovægt: 82.00 g, VPE: 1.00 Stk.

billeder

Open PDF

Yderligere information

CAD filer

Zweimetall UNI-Trennklemmen für Rund- und Flachleiter Cu/St/tZn
Zweimetall UNI-Trennklemmen für den Zusammenschluss von Leitungen aus
unterschiedlichen Werkstoffen
Werkstoff: Cu / St/tZn
Klemmbereich Rd / Fl: 8-10 / 30 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: ZMTK 8.10 FL30 CU STTZN
Art.-Nr.: 460557
oder gleichwertig.

Certificater

Tekniske data

Werkstoff	Cu / St/tZn
Klemmbereich Rd / Fl	8-10 / 30 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	Cu / St/tZn
Klemmbereich Rd / Fl	8-10 / 30 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	3 / 1,5 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Produkt 460557 blev tilføjet til notesblok.

Gå til notesblok

Produkt 460557 blev lagt I kurven.

Gå til webshoppen

Mit Zwischenplatte für Erdeinführungsstangen

1 produkt

artikelnr. 459119 UTK 8.10 16 ZP V2A

GTIN 4013364051379, CCT (EU): 85359000, Bruttovægt: 126.00 g, VPE: 50.00 Stk.

billeder

Open PDF

Yderligere information

CAD filer

UNI-Trennklemme mit Zwischenplatte für Erdeinführungsstangen NIRO
UNI-Trennklemmen zum Verbinden der Ableitungen
mit den Erdeinführungen
Ausführung mit Zwischenplatte
für Erdeinführungsstangen
Werkstoff: NIRO
Klemmbereich Rd / Rd: 8-10 / 16 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 8.10 16 ZP V2A
Art.-Nr.: 459119
oder gleichwertig.

Certificater

Tekniske data

Werkstoff	NIRO
Klemmbereich Rd / Rd	8-10 / 16 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	NIRO
Klemmbereich Rd / Rd	8-10 / 16 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	2,5 mm
Blitzstromtragfähigkeit (10/350 µs)	& *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Produkt 459119 blev tilføjet til notesblok.

Gå til notesblok

Produkt 459119 blev lagt I kurven.

Gå til webshoppen

Ausführung Zweimetall für Rundleiter Cu und Erdeinführungsstange St/tZn oder NIRO (V4A)

1 produkt

artikelnr. 460507 ZMTK 8.10 16 CU STTZN

GTIN 4013364034266, CCT (EU): 85359000, Bruttovægt: 128.00 g, VPE: 1.00 Stk.

billeder

Open PDF

Yderligere information

CAD filer

Zweimetall UNI-Trennklemmen Cu/St/tZn
Zweimetall UNI-Trennklemmen für den Zusammenschluss von Leitungen aus
unterschiedlichen Werkstoffen
Werkstoff: Cu / St/tZn
Klemmbereich Rd / Rd: 8-10 / 16 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: ZMTK 8.10 16 CU STTZN
Art.-Nr.: 460507
oder gleichwertig.

Certificater

Tekniske data

Werkstoff	Cu / St/tZn
Klemmbereich Rd / Rd	8-10 / 16 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	Cu / St/tZn
Klemmbereich Rd / Rd	8-10 / 16 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	3 / 1,5 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Produkt 460507 blev tilføjet til notesblok.

Gå til notesblok

Produkt 460507 blev lagt I kurven.

Gå til webshoppen

Mit Zwischenplatte für zwei Rundleiter, schmale Bauform

1 produkt

artikelnr. 459003 UTK 7.10 7.10 S ZP STTZN

GTIN 4013364025202, CCT (EU): 85359000, Bruttovægt: 128.00 g, VPE: 50.00 Stk.

billeder

Open PDF

Yderligere information

CAD filer

UNI-Trennklemme mit Zwischenplatte für zwei Rundleiter St/tZn
UNI-Trennklemmen zum Verbinden der Ableitungen
mit den Erdeinführungen
Ausführung mit Zwischenplatte für Rd und Rd
schmale Bauform
Werkstoff: St/tZn
Klemmbereich Rd / Rd: 7-10 / 7-10 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 7.10 7.10 S ZP STTZN
Art.-Nr.: 459003
oder gleichwertig.

Certificater

Tekniske data

Werkstoff	St/tZn
Klemmbereich Rd / Rd	7-10 / 7-10 mm
Schraubenabstand	30 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	St/tZn
Klemmbereich Rd / Rd	7-10 / 7-10 mm
Schraube	di M8 x 25 mm
Werkstoff Schraube	NIRO
Schraubenabstand	30 mm
Materialstärke (t1)	3 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Produkt 459003 blev tilføjet til notesblok.

Gå til notesblok

Produkt 459003 blev lagt I kurven.

Gå til webshoppen

Mit Zwischenplatte für Erdeinführungsstangen, schmale Bauform

1 produkt

artikelnr. 459000 UTK 7.10 16 S ZP STTZN

GTIN 4013364025189, CCT (EU): 85359000, Bruttovægt: 129.00 g, VPE: 50.00 Stk.

billeder

Open PDF

Yderligere information

CAD filer

UNI-Trennklemme mit Zwischenplatte St/tZn
UNI-Trennklemmen zum Verbinden der Ableitungen
mit den Erdeinführungen
Ausführung mit Zwischenplatte
für Erdeinführungsstangen
schmale Bauform
Werkstoff: St/tZn
Klemmbereich Rd / Rd: 7-10 / 16 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 7.10 16 S ZP STTZN
Art.-Nr.: 459000
oder gleichwertig.

Certificater

Tekniske data

Werkstoff	St/tZn
Klemmbereich Rd / Rd	7-10 / 16 mm
Schraubenabstand	30 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	St/tZn
Klemmbereich Rd / Rd	7-10 / 16 mm
Schraube	di M8 x 25 mm
Werkstoff Schraube	NIRO
Schraubenabstand	30 mm
Materialstärke (t1)	3 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Produkt 459000 blev tilføjet til notesblok.

Gå til notesblok

Produkt 459000 blev lagt I kurven.

Gå til webshoppen

Mit Zwischenplatte für Erdeinführungsstangen und Flachleiter

1 produkt

artikelnr. 459159 UTK 16 FL30 ZP V2A

GTIN 4013364152830, CCT (EU): 85359000, Bruttovægt: 122.20 g, VPE: 50.00 Stk.

billeder

Open PDF

Yderligere information

CAD filer

UNI-Trennklemme mit Zwischenplatte NIRO
UNI-Trennklemmen zum Verbinden der Ableitungen
mit den Erdeinführungen
Ausführung mit Zwischenplatte für Rd und Fl
Werkstoff: NIRO
Klemmbereich Rd / Fl: 16 / 30 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 16 FL30 ZP V2A
Art.-Nr.: 459159
oder gleichwertig.

Certificater

Tekniske data

Werkstoff	NIRO
Klemmbereich Rd / Fl	16 / 30 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	NIRO
Klemmbereich Rd / Fl	16 / 30 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	2,5 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Produkt 459159 blev tilføjet til notesblok.

Gå til notesblok

Produkt 459159 blev lagt I kurven.

Gå til webshoppen

Ohne Zwischenplatte für zwei Rundleiter

2 produkter

artikelnr. 459029 UTK 8.10 8.10 V2A

GTIN 4013364047587, CCT (EU): 85359000, Bruttovægt: 89.40 g, VPE: 50.00 Stk.

billeder

Open PDF

Yderligere information

CAD filer

UNI-Trennklemme ohne Zwischenplatte für zwei Rundleiter NIRO
UNI-Trennklemmen zum Verbinden der Ableitungen
mit den Erdeinführungen
Ausführung ohne Zwischenplatte
für Rd und Rd
Werkstoff: NIRO
Klemmbereich Rd / Rd: 8-10 / 8-10 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 8.10 8.10 V2A
Art.-Nr.: 459029
oder gleichwertig.

Certificater

Tekniske data

Werkstoff	NIRO
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	NIRO
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	2,5 mm
Blitzstromtragfähigkeit (10/350 µs)	= / & *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Produkt 459029 blev tilføjet til notesblok.

Gå til notesblok

Produkt 459029 blev lagt I kurven.

Gå til webshoppen

artikelnr. 459020 UTK 8.10 8.10 STTZN

GTIN 4013364099845, CCT (EU): 85359000, Bruttovægt: 104.90 g, VPE: 50.00 Stk.

billeder

Open PDF

Yderligere information

CAD filer

UNI-Trennklemme ohne Zwischenplatte für zwei Rundleiter St/tZn
UNI-Trennklemmen zum Verbinden der Ableitungen
mit den Erdeinführungen
Ausführung ohne Zwischenplatte
für Rd und Rd
Werkstoff: St/tZn
Klemmbereich Rd / Rd: 8-10 / 8-10 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 8.10 8.10 STTZN
Art.-Nr.: 459020
oder gleichwertig.

Certificater

Tekniske data

Werkstoff	St/tZn
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	St/tZn
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	3 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Produkt 459020 blev tilføjet til notesblok.

Gå til notesblok

Produkt 459020 blev lagt I kurven.

Gå til webshoppen

Ohne Zwischenplatte für Rund- und Flachleiter

2 produkter

artikelnr. 459039 UTK 8.10 FL30 V2A

GTIN 4013364047594, CCT (EU): 85359000, Bruttovægt: 90.00 g, VPE: 50.00 Stk.

billeder

Open PDF

Yderligere information

CAD filer

UNI-Trennklemme ohne Zwischenplatte für Rund- und Flachleiter NIRO
UNI-Trennklemmen zum Verbinden der Ableitungen
mit den Erdeinführungen
Ausführung ohne Zwischenplatte
für Rd und Fl
Werkstoff: NIRO
Klemmbereich Rd / Fl: 8-10 / 30 mm
Klemmbereich Fl / Fl: 30 / 30 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 8.10 FL30 V2A
Art.-Nr.: 459039
oder gleichwertig.

Certificater

Tekniske data

Werkstoff	NIRO
Klemmbereich Rd / Fl	8-10 / 30 mm
Klemmbereich Fl / Fl	30 / 30 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	NIRO
Klemmbereich Rd / Fl	8-10 / 30 mm
Klemmbereich Fl / Fl	30 / 30 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	2,5 mm
Blitzstromtragfähigkeit (10/350 µs)	= / & *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Produkt 459039 blev tilføjet til notesblok.

Gå til notesblok

Produkt 459039 blev lagt I kurven.

Gå til webshoppen

artikelnr. 459030 UTK 8.10 FL30 STTZN

GTIN 4013364099852, CCT (EU): 85359000, Bruttovægt: 103.00 g, VPE: 50.00 Stk.

billeder

Open PDF

Yderligere information

CAD filer

UNI-Trennklemme ohne Zwischenplatte für Rund- und Flachleiter St/tZn
UNI-Trennklemmen zum Verbinden der Ableitungen
mit den Erdeinführungen
Ausführung ohne Zwischenplatte
für Rd und Fl
Werkstoff: St/tZn
Klemmbereich Rd / Fl: 8-10 / 30 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 8.10 FL30 STTZN
Art.-Nr.: 459030
oder gleichwertig.

Certificater

Tekniske data

Werkstoff	St/tZn
Klemmbereich Rd / Fl	8-10 / 30 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	St/tZn
Klemmbereich Rd / Fl	8-10 / 30 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	3 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Produkt 459030 blev tilføjet til notesblok.

Gå til notesblok

Produkt 459030 blev lagt I kurven.

Gå til webshoppen

Ohne Zwischenplatte für Erdeinführungsstangen

2 produkter

artikelnr. 459019 UTK 8.10 16 V2A

GTIN 4013364031272, CCT (EU): 85359000, Bruttovægt: 89.30 g, VPE: 50.00 Stk.

billeder

Open PDF

Yderligere information

CAD filer

UNI-Trennklemme ohne Zwischenplatte für Erdeinführungsstangen NIRO
UNI-Trennklemmen zum Verbinden der Ableitungen
mit den Erdeinführungen
Ausführung ohne Zwischenplatte
für Erdeinführungsstangen
Werkstoff: NIRO
Klemmbereich Rd / Rd: 8-10 / 16 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 8.10 16 V2A
Art.-Nr.: 459019
oder gleichwertig.

Certificater

Tekniske data

Werkstoff	NIRO
Klemmbereich Rd / Rd	8-10 / 16 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	NIRO
Klemmbereich Rd / Rd	8-10 / 16 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	2,5 mm
Blitzstromtragfähigkeit (10/350 µs)	= / & *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Produkt 459019 blev tilføjet til notesblok.

Gå til notesblok

Produkt 459019 blev lagt I kurven.

Gå til webshoppen

artikelnr. 459010 UTK 8.10 16 STTZN

GTIN 4013364099838, CCT (EU): 85359000, Bruttovægt: 112.00 g, VPE: 1.00 Stk.

billeder

Open PDF

Yderligere information

CAD filer

UNI-Trennklemme ohne Zwischenplatte für Erdeinführungsstangen St/tZn
UNI-Trennklemmen zum Verbinden der Ableitungen
mit den Erdeinführungen
Ausführung ohne Zwischenplatte
für Erdeinführungsstangen
Werkstoff: St/tZn
Klemmbereich Rd / Rd: 8-10 / 16 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 8.10 16 STTZN
Art.-Nr.: 459010
oder gleichwertig.

Certificater

Tekniske data

Werkstoff	St/tZn
Klemmbereich Rd / Rd	8-10 / 16 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	St/tZn
Klemmbereich Rd / Rd	8-10 / 16 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	3 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Produkt 459010 blev tilføjet til notesblok.

Gå til notesblok

Produkt 459010 blev lagt I kurven.

Gå til webshoppen

UNI-Trennklemmen

Mit Zwischenplatte für zwei Rundleiter

artikelnr. 459129 UTK 8.10 8.10 ZP V2A

Du er ikke autoriseret til at downloade 459129.stp

Du er ikke autoriseret til at downloade 459129.igs

Du er ikke autoriseret til at downloade 459129.jt

Du er ikke autoriseret til at downloade 459129.dwg

Du er ikke autoriseret til at downloade 459129m_D.dxf

Produkt 459129 blev tilføjet til notesblok.

Produkt 459129 blev lagt I kurven.

artikelnr. 459127 UTK 8.10 8.10 ZP CU

Du er ikke autoriseret til at downloade 459129.stp

Du er ikke autoriseret til at downloade 459129.igs

Du er ikke autoriseret til at downloade 459129.jt

Du er ikke autoriseret til at downloade 459129.dwg

Du er ikke autoriseret til at downloade 459129m_D.dxf

Produkt 459127 blev tilføjet til notesblok.

Produkt 459127 blev lagt I kurven.

Ausführung Zweimetall für zwei Rundleiter Cu und St/tZn oder NIRO (V4A)

artikelnr. 460517 ZMTK 8.10 8.10 CU STTZN

Du er ikke autoriseret til at downloade 459129.stp

Du er ikke autoriseret til at downloade 459129.igs

Du er ikke autoriseret til at downloade 459129.jt

Du er ikke autoriseret til at downloade 459129.dwg

Produkt 460517 blev tilføjet til notesblok.

Produkt 460517 blev lagt I kurven.

Mit Zwischenplatte für Rund- und Flachleiter

artikelnr. 459139 UTK 8.10 FL30 ZP V2A

Du er ikke autoriseret til at downloade 459139.stp

Du er ikke autoriseret til at downloade 459139.igs

Du er ikke autoriseret til at downloade 459139.jt

Du er ikke autoriseret til at downloade 459139.dwg

Du er ikke autoriseret til at downloade 459139m_D.dxf

Produkt 459139 blev tilføjet til notesblok.

Produkt 459139 blev lagt I kurven.

Ausführung Zweimetall für Rundleiter Cu und Flachleiter St/tZn oder NIRO (V4A)

artikelnr. 460557 ZMTK 8.10 FL30 CU STTZN

Du er ikke autoriseret til at downloade 459139.stp

Du er ikke autoriseret til at downloade 459139.igs

Du er ikke autoriseret til at downloade 459139.jt

Du er ikke autoriseret til at downloade 459139.dwg

Du er ikke autoriseret til at downloade 459139m_D.dxf

Produkt 460557 blev tilføjet til notesblok.

Produkt 460557 blev lagt I kurven.

Mit Zwischenplatte für Erdeinführungsstangen

artikelnr. 459119 UTK 8.10 16 ZP V2A

Du er ikke autoriseret til at downloade 459119.stp

Du er ikke autoriseret til at downloade 459119.igs

Du er ikke autoriseret til at downloade 459119.jt

Du er ikke autoriseret til at downloade 459119.dwg

Du er ikke autoriseret til at downloade 459119m_D.dxf

Produkt 459119 blev tilføjet til notesblok.

Produkt 459119 blev lagt I kurven.

Ausführung Zweimetall für Rundleiter Cu und Erdeinführungsstange St/tZn oder NIRO (V4A)

artikelnr. 460507 ZMTK 8.10 16 CU STTZN

Du er ikke autoriseret til at downloade 460507.stp

Du er ikke autoriseret til at downloade 460507.igs

Du er ikke autoriseret til at downloade 460507.jt

Du er ikke autoriseret til at downloade 460507.dwg

Du er ikke autoriseret til at downloade 460507m_D.dxf

Produkt 460507 blev tilføjet til notesblok.

Produkt 460507 blev lagt I kurven.

Mit Zwischenplatte für zwei Rundleiter, schmale Bauform

artikelnr. 459003 UTK 7.10 7.10 S ZP STTZN

Du er ikke autoriseret til at downloade 459003.stp

Du er ikke autoriseret til at downloade 459003.igs

Du er ikke autoriseret til at downloade 459003.jt

Du er ikke autoriseret til at downloade 459003.dwg

Du er ikke autoriseret til at downloade 459003m_D.dxf

Produkt 459003 blev tilføjet til notesblok.

Produkt 459003 blev lagt I kurven.

Mit Zwischenplatte für Erdeinführungsstangen, schmale Bauform

artikelnr. 459000 UTK 7.10 16 S ZP STTZN

Du er ikke autoriseret til at downloade 459000.stp

Du er ikke autoriseret til at downloade 459000.igs

Du er ikke autoriseret til at downloade 459000.jt

Du er ikke autoriseret til at downloade 459000.dwg

Du er ikke autoriseret til at downloade 459000m_D.dxf

Produkt 459000 blev tilføjet til notesblok.

Produkt 459000 blev lagt I kurven.
