Entlade- und Potentialausgleichsvorrichtungen

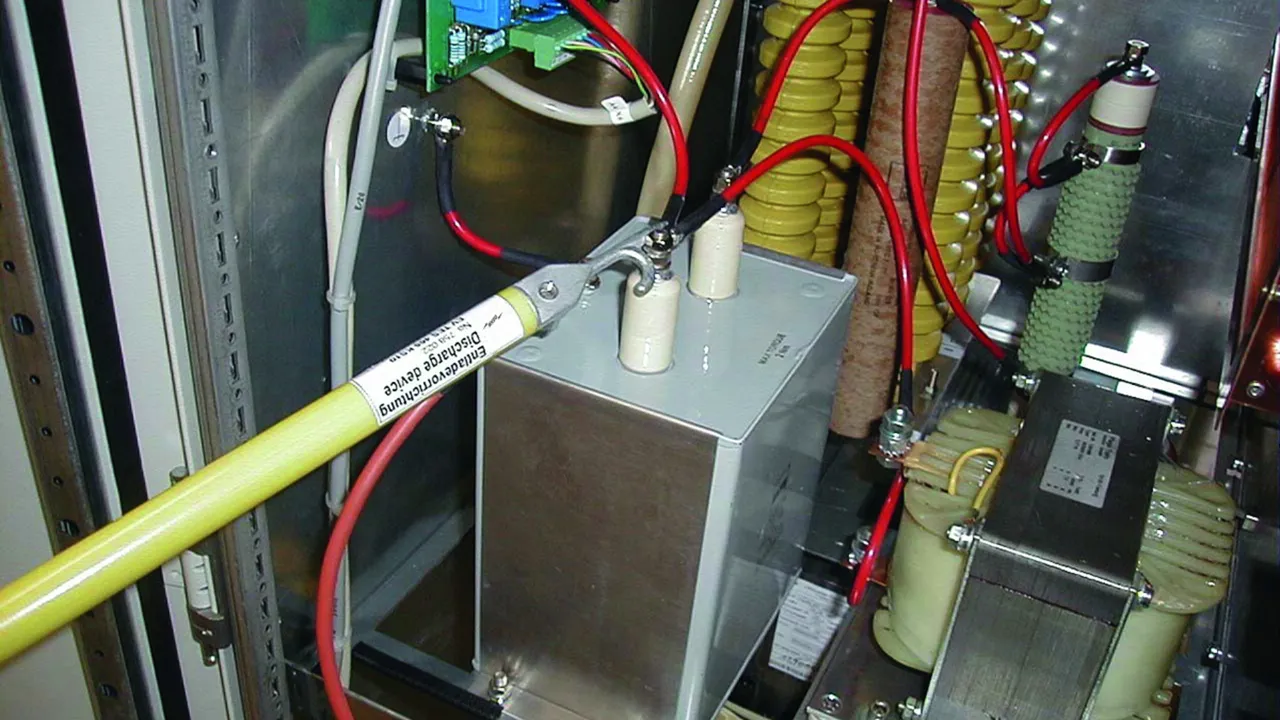

Zum Ableiten statischer Aufladungen
Unterschiedliche Tastspitzen
Einhängeklinke speziell für Elektrofilteranlagen, zum Einhängen an Rundleiter Ø12 ... 26,5 mm
Seileinführungen wasserdicht kunststoffummantelt, mit zusätzlichem Knickschutz

Entladevorrichtung mit Handgriff und Erdungsklemme mit Flügelschraube

1 produkt

artikelnr. 758020 EV TES 465 EK

GTIN 4013364098992, CCT (EU): 85369095, Bruttovægt: 1.44 kg, VPE: 1.00 Stk.

billeder

Open PDF

Yderligere information

Tekniske data

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Rohrlänge	465 mm
Gesamtlänge (l_G )	550 mm
Klemmbereich	bis 20 mm
Werkstoff Tast- und Einhängespitze	Zamak

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Werkstoff Erdungsseil	Cu , hochflexibel
Rohrlänge	465 mm
Gesamtlänge (l_G )	550 mm
Klemmbereich	bis 20 mm
Anwendung	Bei Niederschlägen nicht verwenden
Werkstoff Tast- und Einhängespitze	Zamak
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr

Produkt 758020 blev tilføjet til notesblok.

Gå til notesblok

Produkt 758020 blev lagt I kurven.

Gå til webshoppen

Entladevorrichtung mit Handgriff und Erdungszange mit Spannfeder

1 produkt

artikelnr. 758021 EV TES 465 EZ

GTIN 4013364099005, CCT (EU): 85369095, Bruttovægt: 1.20 kg, VPE: 1.00 Stk.

billeder

Open PDF

Yderligere information

Tekniske data

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Rohrlänge	465 mm
Gesamtlänge (l_G )	550 mm
Klemmbereich Rd / Fl	bis Ø16 mm / bis 13 mm
Werkstoff Tast- und Einhängespitze	Zamak

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Werkstoff Erdungsseil	Cu , hochflexibel
Rohrlänge	465 mm
Gesamtlänge (l_G )	550 mm
Klemmbereich Rd / Fl	bis Ø16 mm / bis 13 mm
Anwendung	Bei Niederschlägen nicht verwenden
Werkstoff Tast- und Einhängespitze	Zamak
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr

Produkt 758021 blev tilføjet til notesblok.

Gå til notesblok

Produkt 758021 blev lagt I kurven.

Gå til webshoppen

Entladevorrichtung mit Handgriff und erdseitigem Kabelschuh

Bohrung Ø8,4 mm und Silikonleitung.

1 produkt

artikelnr. 758022 EV TES 465 KS10

GTIN 4013364099012, CCT (EU): 85369095, Bruttovægt: 750.00 g, VPE: 1.00 Stk.

billeder

Open PDF

Yderligere information

Tekniske data

Seillänge	3500 mm
Seilquerschnitt	10 mm²
Seilhülle	rote Silikonleitung
Rohrlänge	465 mm
Gesamtlänge (l_G )	550 mm
Werkstoff Tast- und Einhängespitze	Zamak

Seillänge	3500 mm
Seilquerschnitt	10 mm²
Seilhülle	rote Silikonleitung
Werkstoff Erdungsseil	Cu , hochflexibel
Rohrlänge	465 mm
Gesamtlänge (l_G )	550 mm
Anwendung	Bei Niederschlägen nicht verwenden
Werkstoff Tast- und Einhängespitze	Zamak
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr

Produkt 758022 blev tilføjet til notesblok.

Gå til notesblok

Produkt 758022 blev lagt I kurven.

Gå til webshoppen

Entladevorrichtung mit Erdungsklemme mit Flügelschraube

1 produkt

artikelnr. 758001 EV TS 2000 EK

GTIN 4013364004030, CCT (EU): 85369095, Bruttovægt: 3.22 kg, VPE: 1.00 Stk.

billeder

Open PDF

Yderligere information

Tekniske data

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Rohrlänge	2000 mm
Gesamtlänge (l_G )	2050 mm
Klemmbereich	bis 20 mm
Werkstoff Tastspitze	Cu-Legierung/gal Sn

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Werkstoff Erdungsseil	Cu , hochflexibel
Rohrlänge	2000 mm
Gesamtlänge (l_G )	2050 mm
Klemmbereich	bis 20 mm
Anwendung	Bei Niederschlägen nicht verwenden
Werkstoff Tastspitze	Cu-Legierung/gal Sn
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr

Produkt 758001 blev tilføjet til notesblok.

Gå til notesblok

Produkt 758001 blev lagt I kurven.

Gå til webshoppen

Entladevorrichtung mit Erdungszange mit Spannfeder

1 produkt

artikelnr. 758003 EV TS 2000 EZ

GTIN 4013364004047, CCT (EU): 85369095, Bruttovægt: 2.95 kg, VPE: 1.00 Stk.

billeder

Yderligere information

Tekniske data

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Rohrlänge	2000 mm
Gesamtlänge (l_G )	2050 mm
Klemmbereich Rd / Fl	bis Ø16 mm / bis 13 mm
Werkstoff Tastspitze	Cu-Legierung/gal Sn
^*) Prüfung nach eigenen Angaben

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Werkstoff Erdungsseil	Cu , hochflexibel
Rohrlänge	2000 mm
Gesamtlänge (l_G )	2050 mm
Klemmbereich Rd / Fl	bis Ø16 mm / bis 13 mm
Isoliervermögen Isolierrohr (in Anlehnung an DIN VDE 0681-1)	75 kV
Max. Ableitstoßstrom (8/20 µs)*	50 kA
Anwendung	Bei Niederschlägen nicht verwenden
Werkstoff Tastspitze	Cu-Legierung/gal Sn
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr
^*) Prüfung nach eigenen Angaben

Produkt 758003 blev tilføjet til notesblok.

Gå til notesblok

Produkt 758003 blev lagt I kurven.

Gå til webshoppen

Erdungsvorrichtung mit Erdungsklemme mit Knebel

Zum Einhängen an Rundleitern Ø12 ... 26,5 mm von Elektrofilteranlagen.

1 produkt

artikelnr. 758015 EV EH 1725 EK

GTIN 4013364041608, CCT (EU): 85369095, Bruttovægt: 3.62 kg, VPE: 1.00 Stk.

billeder

Open PDF

Yderligere information

Tekniske data

Seillänge	3500 mm
Seilquerschnitt	25 mm²
Seilhülle	transparent
Rohrlänge	1500 mm
Gesamtlänge (l_G )	1725 mm
Klemmbereich	bis 30 mm
Werkstoff Einhängeklinke	Bronze/gal Sn

Seillänge	3500 mm
Seilquerschnitt	25 mm²
Seilhülle	transparent
Werkstoff Erdungsseil	Cu , hochflexibel
Anschließteil an Erdungsanlage	Erdungsklemme Typ F 2, Klemmbereich bis 30 mm
Rohrlänge	1500 mm
Gesamtlänge (l_G )	1725 mm
Klemmbereich	bis 30 mm
Anwendung	Bei Niederschlägen nicht verwenden
Werkstoff Einhängeklinke	Bronze/gal Sn
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr

Produkt 758015 blev tilføjet til notesblok.

Gå til notesblok

Produkt 758015 blev lagt I kurven.

Gå til webshoppen

Entladevorrichtung mit Tast- und Einhängespitze und erdseitigem Kabelschuh

Presskabelschuh PK1 (Bohrung Ø12,5 mm mit Verdrehungsschutz).

1 produkt

artikelnr. 758025 EV TES STK 1500 KS

GTIN 4013364127838, CCT (EU): 85369095, Bruttovægt: 2.29 kg, VPE: 1.00 Stk.

billeder

Open PDF

Yderligere information

Tekniske data

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Rohrlänge	1310 mm
Gesamtlänge (l_G )	1500 mm
Werkstoff Tast- und Einhängespitze	Zamak

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Werkstoff Erdungsseil	Cu , hochflexibel
Rohrlänge	1310 mm
Gesamtlänge (l_G )	1500 mm
Anwendung	Bei Niederschlägen nicht verwenden
Werkstoff Tast- und Einhängespitze	Zamak
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr

Produkt 758025 blev tilføjet til notesblok.

Gå til notesblok

Produkt 758025 blev lagt I kurven.

Gå til webshoppen

Entladevorrichtung mit Einhängebügel und erdseitigem Kabelschuh

Presskabelschuh PK1 (Bohrung Ø12,5 mm mit Verdrehungsschutz).

1 produkt

artikelnr. 758028 EV EHB 1600 SN7114

GTIN 4013364132450, CCT (EU): 85369095, Bruttovægt: 5.16 kg, VPE: 1.00 Stk.

billeder

Open PDF

Yderligere information

Tekniske data

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Rohrlänge	1310 mm
Gesamtlänge (l_G )	1600 mm
Werkstoff Einhängebügel	NIRO

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Werkstoff Erdungsseil	Cu , hochflexibel
Rohrlänge	1310 mm
Gesamtlänge (l_G )	1600 mm
Anwendung	Bei Niederschlägen nicht verwenden
Werkstoff Einhängebügel	NIRO
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr

Produkt 758028 blev tilføjet til notesblok.

Gå til notesblok

Produkt 758028 blev lagt I kurven.

Gå til webshoppen

Potentialausgleichsvorrichtung mit isolierten Erdungsklemmen

1 produkt

artikelnr. 758099 PAV 3+1 16 ZAK

GTIN 4013364287587, CCT (EU): 85369095, Bruttovægt: 3.21 kg, VPE: 1.00 Stk.

billeder

Yderligere information

Tekniske data

Seillänge A / B / C	1750 mm
Seillänge D	3200 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Klemmbereich	5-25 mm

Seillänge A / B / C	1750 mm
Seillänge D	3200 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Klemmbereich	5-25 mm
Farbe Klemme A / B / C	schwarz
Farbe Klemme D	rot
Mögliche Klemmenbetätigungen	> 500
Max. zulässiger Dauerstrom	10 A
Einsatztemperaturbereich	-30 °C ... +50 °C
Lagertemperaturbereich	-40 °C ... +70 °C
Leiteraufbau	feindrähtige blanke Cu-Litze nach VDE 0295-6
Durchschlagfestigkeit Seilmantel	min. 10 kV/mm
Wandstärke Isolation	1,20 mm (typisch)
Isolierung	PVC-Mischung TM2 nach HD21.1

Produkt 758099 blev tilføjet til notesblok.

Gå til notesblok

Produkt 758099 blev lagt I kurven.

Gå til webshoppen

Entladevorrichtung mit Handgriff, ohne Erdungsleitung

1 produkt

artikelnr. 758036 EV TES 465 SN7215

GTIN 4013364133884, CCT (EU): 85369095, Bruttovægt: 1.35 kg, VPE: 1.00 Stk.

billeder

Open PDF

Yderligere information

Tekniske data

Rohrlänge	465 mm
Gesamtlänge (l_G )	550 mm
Schraube	M8 x 20 mm
Werkstoff Tast- und Einhängespitze	Zamak

Produkt 758036 blev tilføjet til notesblok.

Gå til notesblok

Produkt 758036 blev lagt I kurven.

Gå til webshoppen

Entladevorrichtung mit Tastspitze, ohne Erdungsleitung

1 produkt

artikelnr. 758075 EV TS STK 1470

GTIN 4013364247789, CCT (EU): 85369095, Bruttovægt: 1.75 kg, VPE: 1.00 Stk.

billeder

Open PDF

Yderligere information

Tekniske data

Rohrlänge	1310 mm
Gesamtlänge (l_G )	1470 mm
Schraube	M8 x 20 mm
Werkstoff Tastspitze	Cu-Legierung/gal Sn

Produkt 758075 blev tilføjet til notesblok.

Gå til notesblok

Produkt 758075 blev lagt I kurven.

Gå til webshoppen

Entladevorrichtung mit Tast- und Einhängespitze, ohne Erdungsleitung

1 produkt

artikelnr. 758085 EV TES STK 1500

GTIN 4013364247819, CCT (EU): 85369095, Bruttovægt: 1.42 kg, VPE: 1.00 Stk.

billeder

Open PDF

Yderligere information

Tekniske data

Rohrlänge	1310 mm
Gesamtlänge (l_G )	1500 mm
Schraube	M8 x 20 mm
Werkstoff Tast- und Einhängespitze	Zamak

Produkt 758085 blev tilføjet til notesblok.

Gå til notesblok

Produkt 758085 blev lagt I kurven.

Gå til webshoppen

Entladevorrichtung mit Einhängebügel, ohne Erdungsleitung

1 produkt

artikelnr. 758095 EV EHB STK 1600

GTIN 4013364247826, CCT (EU): 85369095, Bruttovægt: 2.32 kg, VPE: 1.00 Stk.

billeder

Open PDF

Yderligere information

CAD filer

Tekniske data

Rohrlänge	1310 mm
Gesamtlänge (l_G )	1600 mm
Schraube	M8 x 20 mm
Werkstoff Einhängebügel	NIRO

Produkt 758095 blev tilføjet til notesblok.

Gå til notesblok

Produkt 758095 blev lagt I kurven.

Gå til webshoppen

Entlade- und Potentialausgleichsvorrichtungen

Entladevorrichtung mit Handgriff und Erdungsklemme mit Flügelschraube

artikelnr. 758020 EV TES 465 EK

Produkt 758020 blev tilføjet til notesblok.

Produkt 758020 blev lagt I kurven.

Entladevorrichtung mit Handgriff und Erdungszange mit Spannfeder

artikelnr. 758021 EV TES 465 EZ

Produkt 758021 blev tilføjet til notesblok.

Produkt 758021 blev lagt I kurven.

Entladevorrichtung mit Handgriff und erdseitigem Kabelschuh

artikelnr. 758022 EV TES 465 KS10

Produkt 758022 blev tilføjet til notesblok.

Produkt 758022 blev lagt I kurven.

Entladevorrichtung mit Erdungsklemme mit Flügelschraube

artikelnr. 758001 EV TS 2000 EK

Produkt 758001 blev tilføjet til notesblok.

Produkt 758001 blev lagt I kurven.

Entladevorrichtung mit Erdungszange mit Spannfeder

artikelnr. 758003 EV TS 2000 EZ

Produkt 758003 blev tilføjet til notesblok.

Produkt 758003 blev lagt I kurven.

Erdungsvorrichtung mit Erdungsklemme mit Knebel

artikelnr. 758015 EV EH 1725 EK

Produkt 758015 blev tilføjet til notesblok.

Produkt 758015 blev lagt I kurven.

Entladevorrichtung mit Tast- und Einhängespitze und erdseitigem Kabelschuh

artikelnr. 758025 EV TES STK 1500 KS

Produkt 758025 blev tilføjet til notesblok.

Produkt 758025 blev lagt I kurven.

Entladevorrichtung mit Einhängebügel und erdseitigem Kabelschuh

artikelnr. 758028 EV EHB 1600 SN7114

Produkt 758028 blev tilføjet til notesblok.

Produkt 758028 blev lagt I kurven.

Potentialausgleichsvorrichtung mit isolierten Erdungsklemmen

artikelnr. 758099 PAV 3+1 16 ZAK

Produkt 758099 blev tilføjet til notesblok.

Produkt 758099 blev lagt I kurven.

Entladevorrichtung mit Handgriff, ohne Erdungsleitung

artikelnr. 758036 EV TES 465 SN7215

Du er ikke autoriseret til at downloade 758036.stp

Du er ikke autoriseret til at downloade 758036.igs

Du er ikke autoriseret til at downloade 758036.jt

Du er ikke autoriseret til at downloade 758036.dwg

Produkt 758036 blev tilføjet til notesblok.

Produkt 758036 blev lagt I kurven.

Entladevorrichtung mit Tastspitze, ohne Erdungsleitung

artikelnr. 758075 EV TS STK 1470

Produkt 758075 blev tilføjet til notesblok.

Produkt 758075 blev lagt I kurven.

Entladevorrichtung mit Tast- und Einhängespitze, ohne Erdungsleitung

artikelnr. 758085 EV TES STK 1500

Produkt 758085 blev tilføjet til notesblok.

Produkt 758085 blev lagt I kurven.

Entladevorrichtung mit Einhängebügel, ohne Erdungsleitung

artikelnr. 758095 EV EHB STK 1600

Du er ikke autoriseret til at downloade 758095.stp

Du er ikke autoriseret til at downloade 758095.igs

Du er ikke autoriseret til at downloade 758095.jt

Du er ikke autoriseret til at downloade 758095.dwg

Du er ikke autoriseret til at downloade 758095m_D.dxf

Produkt 758095 blev tilføjet til notesblok.

Produkt 758095 blev lagt I kurven.
