Erdseitige Anschlusselemente für Schaltanlagen und Freileitungen

  • Zum erdseitigen Anschluss an Kugelfestpunkte, T-Anschlussbolzen, Rund- und Flachleitern, Anschlussstücke und Flachprofile
  • Für großen Klemmbereich bis 40 mm
  • Mit Verdrehungsschutz Ausführung PK1 bzw. PK2
  • Erdungs- und Kurzschließvorrichtungen können über den EuK-Konfigurator online zusammengestellt werden

Details

Erdungsfräsklemme an lackiertem Stahlmast.
lorem ipsum
lorem ipsum

Universalerdungsklemme mit Flügelschraube

2 produkter

artikelnr. 774034 UEK 25 FS

GTIN 4013364114586, CCT (EU): 85359000, Bruttovægt: 661.60 g, VPE: 1.00 Stk.

billeder

Yderligere information



Tekniske data

Für Kugelfestpunkt Ø 20 / 25 mm
Für T-Anschlussbolzen Halsweite 15 mm
Rd / Fl Klemmbereich 20 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 120*) mm2
Max. Kurzschlussstrom Ik 0,5 s 33,5 kA
Max. Kurzschlussstrom Ik 1 s 23,7 kA
*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Produkt 774034 blev tilføjet til notesblok.

Gå til notesblok

Produkt 774034 blev lagt I kurven.

Gå til webshoppen

artikelnr. 774130 UEK 30 FS

GTIN 4013364057739, CCT (EU): 85359000, Bruttovægt: 780.00 g, VPE: 1.00 Stk.

billeder

Yderligere information



Tekniske data

Für Kugelfestpunkt Ø 25 / 30 mm
Für T-Anschlussbolzen Halsweite 18 mm
Rd / Fl Klemmbereich 30 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 120*) mm2
Max. Kurzschlussstrom Ik 0,5 s 33,5 kA
Max. Kurzschlussstrom Ik 1 s 23,7 kA
*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Produkt 774130 blev tilføjet til notesblok.

Gå til notesblok

Produkt 774130 blev lagt I kurven.

Gå til webshoppen

Universalerdungsklemme mit Handgriff

2 produkter

artikelnr. 774234 UEK 25 HG

GTIN 4013364114593, CCT (EU): 85359000, Bruttovægt: 771.60 g, VPE: 1.00 Stk.

billeder

Yderligere information



Tekniske data

Für Kugelfestpunkt Ø 20 / 25 mm
Für T-Anschlussbolzen Halsweite 15 mm
Rd / Fl Klemmbereich 20 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 120*) mm2
Max. Kurzschlussstrom Ik 0,5 s 33,5 kA
Max. Kurzschlussstrom Ik 1 s 23,7 kA
*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Produkt 774234 blev tilføjet til notesblok.

Gå til notesblok

Produkt 774234 blev lagt I kurven.

Gå til webshoppen

artikelnr. 774330 UEK 30 HG

GTIN 4013364057715, CCT (EU): 85359000, Bruttovægt: 941.00 g, VPE: 1.00 Stk.

billeder

Yderligere information



Tekniske data

Für Kugelfestpunkt Ø 25 / 30 mm
Für T-Anschlussbolzen Halsweite 18 mm
Rd / Fl Klemmbereich 30 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 120*) mm2
Max. Kurzschlussstrom Ik 0,5 s 33,5 kA
Max. Kurzschlussstrom Ik 1 s 23,7 kA
*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Produkt 774330 blev tilføjet til notesblok.

Gå til notesblok

Produkt 774330 blev lagt I kurven.

Gå til webshoppen

Universalerdungsklemme mit Schraubknebel

2 produkter

artikelnr. 774434 UEK 25 SKN

GTIN 4013364114609, CCT (EU): 85359000, Bruttovægt: 712.00 g, VPE: 1.00 Stk.

billeder

Yderligere information



Tekniske data

Für Kugelfestpunkt Ø 20 / 25 mm
Für T-Anschlussbolzen Halsweite 15 mm
Rd / Fl Klemmbereich 20 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 120*) mm2
Max. Kurzschlussstrom Ik 0,5 s 33,5 kA
Max. Kurzschlussstrom Ik 1 s 23,7 kA
*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Produkt 774434 blev tilføjet til notesblok.

Gå til notesblok

Produkt 774434 blev lagt I kurven.

Gå til webshoppen

artikelnr. 774530 UEK 30 SKN

GTIN 4013364057746, CCT (EU): 85359000, Bruttovægt: 700.00 g, VPE: 1.00 Stk.

billeder

Yderligere information



Tekniske data

Für Kugelfestpunkt Ø 30 mm
Für T-Anschlussbolzen Halsweite 18 mm
Rd / Fl Klemmbereich 30 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 120*) mm2
Max. Kurzschlussstrom Ik 0,5 s 33,5 kA
Max. Kurzschlussstrom Ik 1 s 23,7 kA
*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Produkt 774530 blev tilføjet til notesblok.

Gå til notesblok

Produkt 774530 blev lagt I kurven.

Gå til webshoppen

Kugelkopfhaube starr mit Flügelschraube

2 produkter

artikelnr. 772312 KKH 20 FS

GTIN 4013364054431, CCT (EU): 85359000, Bruttovægt: 480.00 g, VPE: 1.00 Stk.

billeder

Yderligere information



Tekniske data

Für Kugelfestpunkt Ø 20 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 120 mm2
Max. Kurzschlussstrom Ik 0,5 s 33,5 kA
Max. Kurzschlussstrom Ik 1 s 23,7 kA

Produkt 772312 blev tilføjet til notesblok.

Gå til notesblok

Produkt 772312 blev lagt I kurven.

Gå til webshoppen

artikelnr. 772322 KKH 25 FS

GTIN 4013364054455, CCT (EU): 85359000, Bruttovægt: 747.00 g, VPE: 1.00 Stk.

billeder

Yderligere information



Tekniske data

Für Kugelfestpunkt Ø 25 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 150 mm2
Max. Kurzschlussstrom Ik 0,5 s 42,0 kA
Max. Kurzschlussstrom Ik 1 s 29,6 kA

Produkt 772322 blev tilføjet til notesblok.

Gå til notesblok

Produkt 772322 blev lagt I kurven.

Gå til webshoppen

Kugelkopfhaube starr mit Handgriff

2 produkter

artikelnr. 772313 KKH 20 HG

GTIN 4013364054448, CCT (EU): 85359000, Bruttovægt: 400.00 g, VPE: 1.00 Stk.

billeder

Yderligere information



Tekniske data

Für Kugelfestpunkt Ø 20 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 120 mm2
Max. Kurzschlussstrom Ik 0,5 s 33,5 kA
Max. Kurzschlussstrom Ik 1 s 23,7 kA

Produkt 772313 blev tilføjet til notesblok.

Gå til notesblok

Produkt 772313 blev lagt I kurven.

Gå til webshoppen

artikelnr. 772323 KKH 25 HG

GTIN 4013364054462, CCT (EU): 85359000, Bruttovægt: 876.00 g, VPE: 1.00 Stk.

billeder

Yderligere information



Tekniske data

Für Kugelfestpunkt Ø 25 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 150 mm2
Max. Kurzschlussstrom Ik 0,5 s 42,0 kA
Max. Kurzschlussstrom Ik 1 s 29,6 kA

Produkt 772323 blev tilføjet til notesblok.

Gå til notesblok

Produkt 772323 blev lagt I kurven.

Gå til webshoppen

Erdanschlussstück mit Flügelmutter

2 produkter

artikelnr. 775621 EAS EK FM 12

GTIN 4013364102545, CCT (EU): 85359000, Bruttovægt: 311.00 g, VPE: 1.00 Stk.

billeder

Yderligere information



Tekniske data

Abmessung M12
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 150 mm2
Max. Kurzschlussstrom Ik 0,5 s 42,0 kA
Max. Kurzschlussstrom Ik 1 s 29,6 kA

Produkt 775621 blev tilføjet til notesblok.

Gå til notesblok

Produkt 775621 blev lagt I kurven.

Gå til webshoppen

artikelnr. 775631 EAS EK FM 16

GTIN 4013364102552, CCT (EU): 85359000, Bruttovægt: 290.00 g, VPE: 1.00 Stk.

billeder

Yderligere information



Tekniske data

Abmessung M16
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 150 mm2
Max. Kurzschlussstrom Ik 0,5 s 42,0 kA
Max. Kurzschlussstrom Ik 1 s 29,6 kA

Produkt 775631 blev tilføjet til notesblok.

Gå til notesblok

Produkt 775631 blev lagt I kurven.

Gå til webshoppen

Erdanschlussstück mit Flügelschraube

2 produkter

artikelnr. 775626 EAS EK FS 12

GTIN 4013364102569, CCT (EU): 85359000, Bruttovægt: 343.00 g, VPE: 1.00 Stk.

billeder

Yderligere information



Tekniske data

Abmessung M12 x 15 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 150 mm2
Max. Kurzschlussstrom Ik 0,5 s 42,0 kA
Max. Kurzschlussstrom Ik 1 s 29,6 kA

Produkt 775626 blev tilføjet til notesblok.

Gå til notesblok

Produkt 775626 blev lagt I kurven.

Gå til webshoppen

artikelnr. 775636 EAS EK FS 16

GTIN 4013364102576, CCT (EU): 85359000, Bruttovægt: 350.00 g, VPE: 1.00 Stk.

billeder

Yderligere information



Tekniske data

Abmessung M16 x 15 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 150 mm2
Max. Kurzschlussstrom Ik 0,5 s 42,0 kA
Max. Kurzschlussstrom Ik 1 s 29,6 kA

Produkt 775636 blev tilføjet til notesblok.

Gå til notesblok

Produkt 775636 blev lagt I kurven.

Gå til webshoppen

Erdanschlussbuchse mit Flügelschraube

Für Erdungsfestpunkte mit Ringnut.

1 produkt

artikelnr. 790150 EAB RN 16 FS

GTIN 4013364005365, CCT (EU): 85359000, Bruttovægt: 450.00 g, VPE: 1.00 Stk.

billeder

Yderligere information



Tekniske data

Abmessung Ø16 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 150*) mm2
Max. Kurzschlussstrom Ik 0,5 s 42,0 kA
Max. Kurzschlussstrom Ik 1 s 29,6 kA
*) für Seillängen > 4000 mm: max. bis 95 mm2 (26,5 kA / 0,5 s)

Produkt 790150 blev tilføjet til notesblok.

Gå til notesblok

Produkt 790150 blev lagt I kurven.

Gå til webshoppen

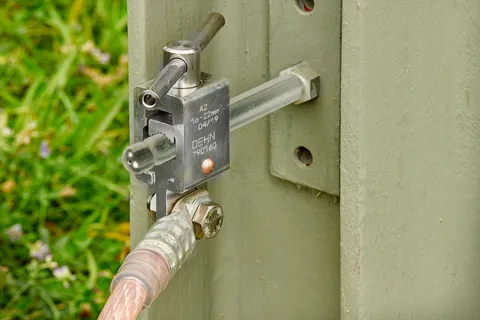

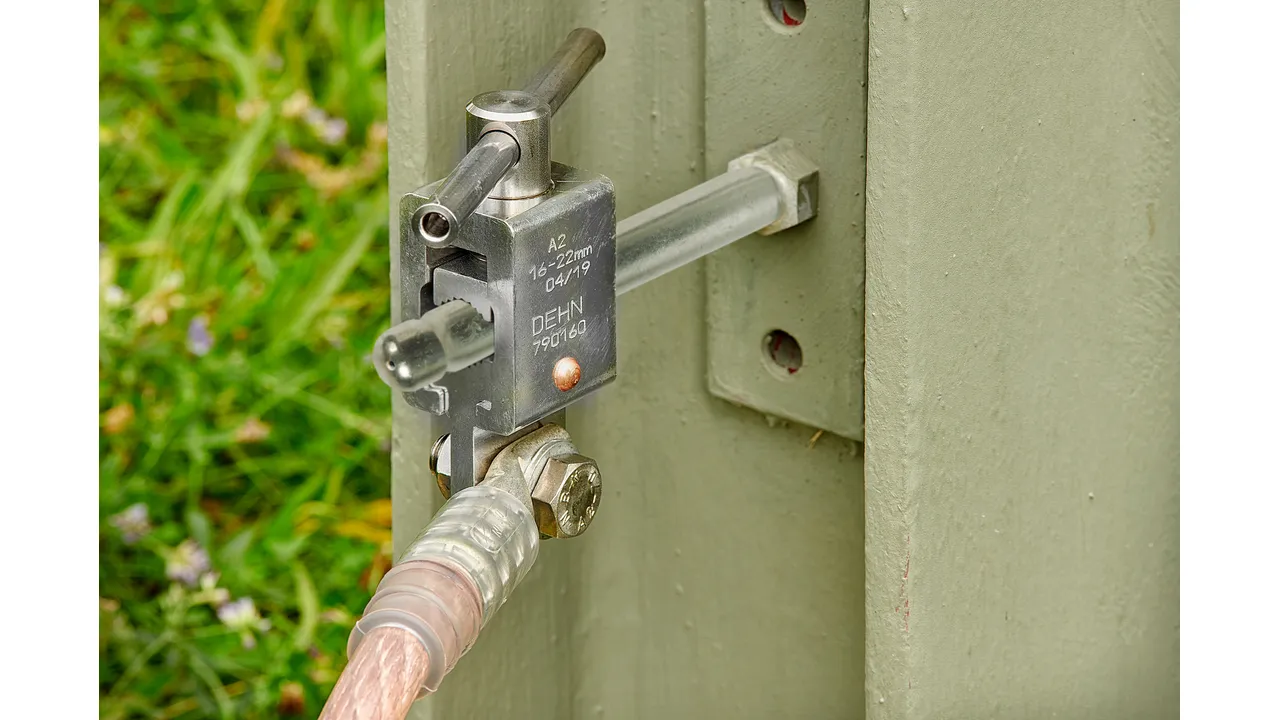

Erdanschlussbuchse mit Schraubknebel

Für Erdungsfestpunkte mit Ringnut.

1 produkt

artikelnr. 790160 EAB RN 16 SKN

GTIN 4013364018693, CCT (EU): 85359000, Bruttovægt: 737.40 g, VPE: 1.00 Stk.

billeder

Yderligere information



Tekniske data

Abmessung Ø16 mm
Verdrehungsschutz PK2
Für Seilquerschnitt Cu 16 ... 150**) mm2
Max. Kurzschlussstrom Ik 0,5 s 29,6 kA
Max. Kurzschlussstrom Ik 1 s 29,6 kA
**) Kurzschlussstrom auch bei Abschaltdauer Ik 1 s maximal 29,6 kA

Produkt 790160 blev tilføjet til notesblok.

Gå til notesblok

Produkt 790160 blev lagt I kurven.

Gå til webshoppen

Erdungsfräsklemme mit Schraubknebel und Tellerfedern

Frästeller, Tellerfedern und langer Schraubknebel für sichere Kontaktierung.

1 produkt

artikelnr. 792190 EFK FL40 SKN

GTIN 4013364068315, CCT (EU): 85359000, Bruttovægt: 1.32 kg, VPE: 1.00 Stk.

billeder

Yderligere information



Tekniske data

Klemmbereich bis 40 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 95 mm2
Max. Kurzschlussstrom Ik 0,5 s 26,5 kA
Max. Kurzschlussstrom Ik 1 s 18,7 kA

Produkt 792190 blev tilføjet til notesblok.

Gå til notesblok

Produkt 792190 blev lagt I kurven.

Gå til webshoppen

Erdungsfräsklemme mit Schraubknebel

Frästeller und langer Schraubknebel für sichere Kontaktierung.

1 produkt

artikelnr. 792030 EFK FL30 SKN

GTIN 4013364005853, CCT (EU): 85359000, Bruttovægt: 610.00 g, VPE: 1.00 Stk.

billeder

Yderligere information



Tekniske data

Klemmbereich bis 30 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 50 mm2
Max. Kurzschlussstrom Ik 0,5 s 14,0 kA
Max. Kurzschlussstrom Ik 1 s 9,9 kA

Produkt 792030 blev tilføjet til notesblok.

Gå til notesblok

Produkt 792030 blev lagt I kurven.

Gå til webshoppen
