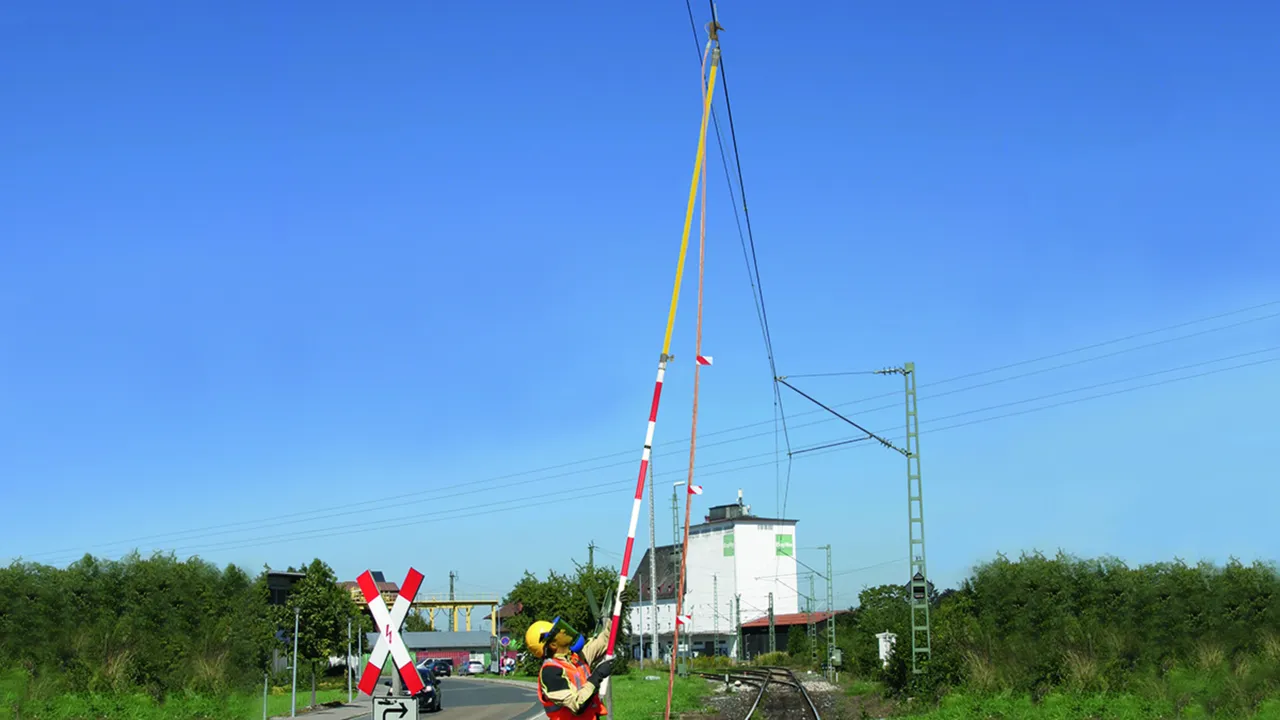

Erdungsstangen für Bahnanwendungen

Für Freiluftanwendung
Robuste Alu-Trichterkupplung
Teleskopstange stufenlos über Kreuzgriff einstellbar
Passend ausschließlich für Phasenschraubklemmen und Klemmen mit langer Spindel mit Querstift

Details

Teleskopisch mit Querstiftaufnahme

Für Schraubspindel mit Querstift (Bajonettverriegelung).

2 produkter

artikelnr. 769352 ESTC SQL RW 3500

GTIN 4013364007345, CCT (EU): 82055980, Bruttovægt: 4.60 kg, VPE: 1.00 Stk.

billeder

Open PDF

Yderligere information

Tekniske data

Gesamtlänge (l_{G max} / I_{G min} )	3515 / 1935 mm
DB Zeichnungs-Nr.	3 Ebgw 01.58
DB Material-Nr.	157 534

Gesamtlänge (l_{G max} / I_{G min} )	3515 / 1935 mm
Länge Handhabe (I_H )	1150 mm
Höchstzulässige Kopflast (l_{G max} / I_{G min} )	10 / 20 kg
DB Zeichnungs-Nr.	3 Ebgw 01.58
DB Material-Nr.	157 534
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr
Werkstoff Kreuzgriff	Al-Legierung
Ausführung Abschlussteil	Ringöse, Al/Gummi
Norm	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturbereich	–25 °C ... +55 °C

Produkt 769352 blev tilføjet til notesblok.

Gå til notesblok

Produkt 769352 blev lagt I kurven.

Gå til webshoppen

artikelnr. 769502 ESTC SQL RW 5000

GTIN 4013364004542, CCT (EU): 82055980, Bruttovægt: 5.30 kg, VPE: 1.00 Stk.

billeder

Open PDF

Yderligere information

Tekniske data

Gesamtlänge (l_{G max} / I_{G min} )	5015 / 2685 mm
DB Zeichnungs-Nr.	3 Ebgw 01.52
DB Material-Nr.	157 533

Gesamtlänge (l_{G max} / I_{G min} )	5015 / 2685 mm
Länge Handhabe (I_H )	1900 mm
Höchstzulässige Kopflast (l_{G max} / I_{G min} )	10 / 20 kg
DB Zeichnungs-Nr.	3 Ebgw 01.52
DB Material-Nr.	157 533
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr
Werkstoff Kreuzgriff	Al-Legierung
Ausführung Abschlussteil	Ringöse, Al/Gummi
Norm	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturbereich	–25 °C ... +55 °C

Produkt 769502 blev tilføjet til notesblok.

Gå til notesblok

Produkt 769502 blev lagt I kurven.

Gå til webshoppen

Teleskopisch mit Querstiftaufnahme und Seilführung

Für Schraubspindel mit Querstift (Bajonettverriegelung).
Klemmkupplung ist zusätzlich mit einer Seilführung und einem Haken zum seitlichen Anhängen von Erdungsseil und Erdungsstange am Mast ausgerüstet (ohne Stellringfunktion).

1 produkt

artikelnr. 769508 ESTC SQL H RW 5000

GTIN 4013364052383, CCT (EU): 82055980, Bruttovægt: 5.30 kg, VPE: 1.00 Stk.

billeder

Open PDF

Yderligere information

Tekniske data

Gesamtlänge (l_{G max} / I_{G min} )	5015 / 2685 mm
DB Zeichnungs-Nr.	3 Ebgw 01.55
DB Material-Nr.	612 142

Gesamtlänge (l_{G max} / I_{G min} )	5015 / 2685 mm
Länge Handhabe (I_H )	1900 mm
Höchstzulässige Kopflast (l_{G max} / I_{G min} )	10 / 20 kg
DB Zeichnungs-Nr.	3 Ebgw 01.55
DB Material-Nr.	612 142
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr
Werkstoff Kreuzgriff	Al-Legierung
Ausführung Abschlussteil	Ringöse, Al/Gummi
Norm	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturbereich	–25 °C ... +55 °C

Produkt 769508 blev tilføjet til notesblok.

Gå til notesblok

Produkt 769508 blev lagt I kurven.

Gå til webshoppen

Sechsteilig mit Querstiftaufnahme und Aluminiumkupplung

Für Schraubspindel mit Querstift (Bajonettverriegelung).

1 produkt

artikelnr. 769515 EST SQL RW 4855 TA

GTIN 4013364157361, CCT (EU): 82055980, Bruttovægt: 6.69 kg, VPE: 1.00 Stk.

billeder

Yderligere information

Tekniske data

Gesamtlänge (l_{G max} / I_{G min} )	4855 / 1035 mm
DB Zeichnungs-Nr.	3 Ebgw 01.68-1

Produkt 769515 blev tilføjet til notesblok.

Gå til notesblok

Produkt 769515 blev lagt I kurven.

Gå til webshoppen
