Stützrohr mit HVI light plus Leitung

Hochspannungsfeste isolierte Ableitung zum Einhalten des Trennungsabstandes zu elektrisch leitenden Teilen nach DIN EN 62305-3 (VDE 0185-305-3). Einsetzbar bis zu einem äquivalenten Trennungsabstand s ≤ 60 cm (in Luft) oder s ≤ 120 cm (fester Baustoff).
Dezentes Stützrohr mit vorkonfektionierter, innenliegender HVI light plus Leitung mit geringer Windangriffsfläche.
Länge flexibel wählbar von 6 m bis 70 m.
Auf Grund der auftragsbezogenen Fertigung (Konfektionierung der Leitungslänge) kann die Leitung nicht zurückgenommen werden.

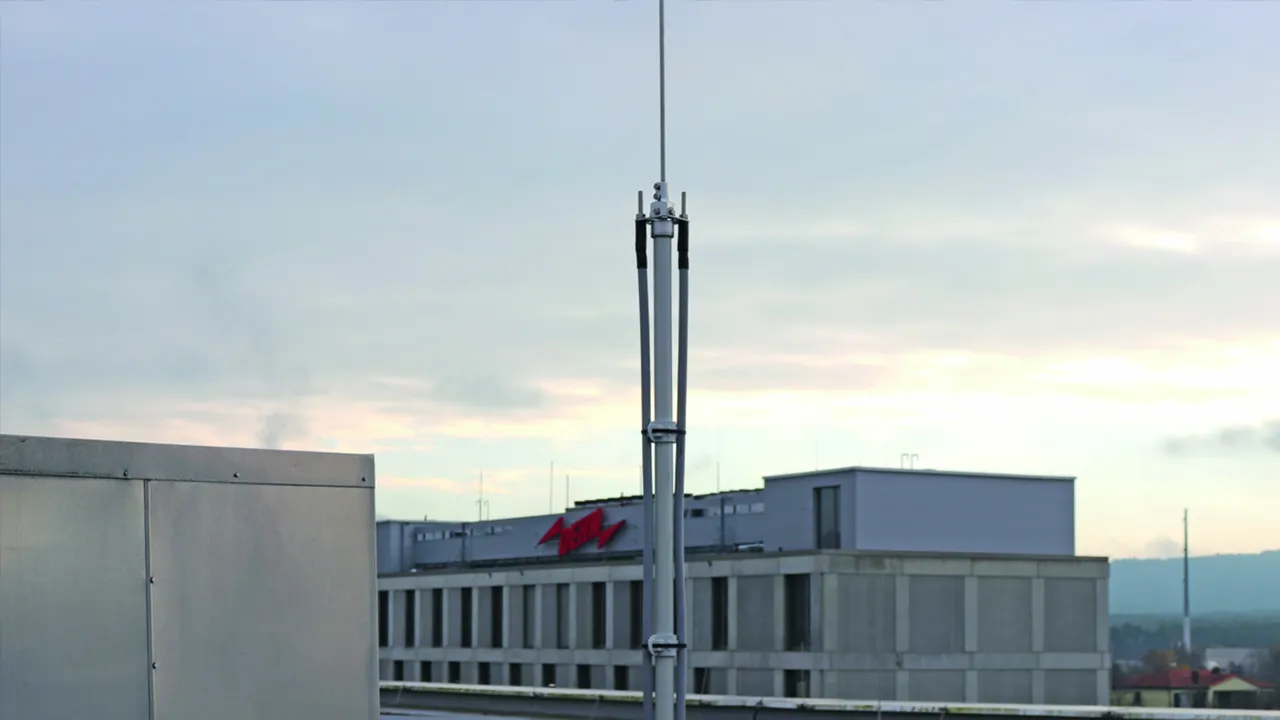

HVI light plus Leitung im Stützrohr mit Fangspitze

Stützrohr mit innenliegenden Endverschluss / PA-Federeelement und Fangspitze NIRO Ø10 mm, Länge 500 / 1000 mm.

4 produkter

artikelnr. 819672 HVI LI PL L6M SR1600 FSP500 GFK AL V2A

GTIN 4013364494527, CCT (EU): 85389099, Bruttovægt: 8.10 kg, VPE: 1.00 Stk.

billeder

Open PDF

Yderligere information

CAD filer

HVI light plus Leitung im Stützrohr mit Fangspitze Farbe grau
HVI light plus Leitung im Stützrohr
hochspannungsfeste isolierte Ableitung
zum Einhalten des Trennungsabstandes
zu elektrisch leitenden Teilen
nach DIN EN 62305-3 (VDE 0185-305-3)
Äquivalenter Trennungsabstand s =< 60 cm (in Luft)
oder s =< 120 cm (fester Baustoff).
Die Stützrohre mit HVI light plus Leitung sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
HVI light plus Leitung im Stützrohr verlegt, mit speziellem
innenliegendem Endverschluss und Fangspitze Ø10 mm Länge 500 mm
Werkstoff Stützrohr: GFK / Al
Länge Stützrohr: 1600 mm
Transportlänge: 1600 mm
Durchmesser Ø Leitung: 21 mm
Farbe Leitung: grau ●
Werkstoff Leiter: Cu
Mindestbestelllänge: 6 m
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: HVI LI PL L6M SR1600 FSP500 GFK AL V2A
Art.-Nr.: 819672
oder gleichwertig.

Certificater

Tekniske data

Werkstoff Fangspitze	NIRO
Länge Fangspitze	500 mm
Werkstoff Stützrohr	GFK / Al
Länge Stützrohr	1600 mm
Transportlänge	1600 mm
Durchmesser Ø Außen	40 mm
Durchmesser Ø Leitung	21 mm
Farbe Leitung	grau ●
Werkstoff Leiter	Cu
Mindestbestelllänge	6 m
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Werkstoff Fangspitze	NIRO
Länge Fangspitze	500 mm
Werkstoff Stützrohr	GFK / Al
Länge Stützrohr	1600 mm
Transportlänge	1600 mm
Durchmesser Ø Außen	40 mm
Durchmesser Ø Leitung	21 mm
Farbe Leitung	grau ●
Werkstoff Leiter	Cu
Farbe RAL	ähnlich 7004
Querschnitt Seele (eindrähtig)	16 mm²
Blitzstromtragfähigkeit (Klasse / I_imp )	H1 / 150 kA
Äquivalenter Trennungsabstand s (in Luft)	≤ 60 cm
Werkstoff Isolierung	PE
Werkstoff Mantel	PE
Manteleigenschaften	UV-stabilisiert und witterungsbeständig
Anschlussdurchmesser	10 mm
Werkstoff Anschusselemente	NIRO
Stützrohr	40 x 4 mm
Mindestbestelllänge	6 m
Ausziehkraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Biegekraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819672 blev tilføjet til notesblok.

Gå til notesblok

Produkt 819672 blev lagt I kurven.

Gå til webshoppen

artikelnr. 819673 HVI LI PL L6M SR1600 FSP1000 GFK AL V2A

GTIN 4013364494534, CCT (EU): 85389099, Bruttovægt: 8.37 kg, VPE: 1.00 Stk.

billeder

Open PDF

Yderligere information

CAD filer

HVI light plus Leitung im Stützrohr mit Fangspitze Farbe grau
HVI light plus Leitung im Stützrohr
hochspannungsfeste isolierte Ableitung
zum Einhalten des Trennungsabstandes
zu elektrisch leitenden Teilen
nach DIN EN 62305-3 (VDE 0185-305-3)
Äquivalenter Trennungsabstand s =< 60 cm (in Luft)
oder s =< 120 cm (fester Baustoff).
Die Stützrohre mit HVI light plus Leitung sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
HVI light plus Leitung im Stützrohr verlegt, mit speziellem
innenliegendem Endverschluss und Fangspitze Ø10 mm Länge 1000 mm
Werkstoff Stützrohr: GFK / Al
Länge Stützrohr: 1600 mm
Transportlänge: 1600 mm
Durchmesser Ø Leitung: 21 mm
Farbe Leitung: grau ●
Werkstoff Leiter: Cu
Mindestbestelllänge: 6 m
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: HVI LI PL L6M SR1600 FSP1000 GFK AL V2A
Art.-Nr.: 819673
oder gleichwertig.

Certificater

Tekniske data

Werkstoff Fangspitze	NIRO
Länge Fangspitze	1000 mm
Werkstoff Stützrohr	GFK / Al
Länge Stützrohr	1600 mm
Transportlänge	1600 mm
Durchmesser Ø Außen	40 mm
Durchmesser Ø Leitung	21 mm
Farbe Leitung	grau ●
Werkstoff Leiter	Cu
Mindestbestelllänge	6 m
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Werkstoff Fangspitze	NIRO
Länge Fangspitze	1000 mm
Werkstoff Stützrohr	GFK / Al
Länge Stützrohr	1600 mm
Transportlänge	1600 mm
Durchmesser Ø Außen	40 mm
Durchmesser Ø Leitung	21 mm
Farbe Leitung	grau ●
Werkstoff Leiter	Cu
Farbe RAL	ähnlich 7004
Querschnitt Seele (eindrähtig)	16 mm²
Blitzstromtragfähigkeit (Klasse / I_imp )	H1 / 150 kA
Äquivalenter Trennungsabstand s (in Luft)	≤ 60 cm
Werkstoff Isolierung	PE
Werkstoff Mantel	PE
Manteleigenschaften	UV-stabilisiert und witterungsbeständig
Anschlussdurchmesser	10 mm
Werkstoff Anschusselemente	NIRO
Stützrohr	40 x 4 mm
Mindestbestelllänge	6 m
Ausziehkraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Biegekraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819673 blev tilføjet til notesblok.

Gå til notesblok

Produkt 819673 blev lagt I kurven.

Gå til webshoppen

artikelnr. 819674 HVI LI PL L6M SR2400 FSP500 GFK AL V2A

GTIN 4013364494541, CCT (EU): 85389099, Bruttovægt: 9.10 kg, VPE: 1.00 Stk.

billeder

Open PDF

Yderligere information

CAD filer

HVI light plus Leitung im Stützrohr mit Fangspitze Farbe grau
HVI light plus Leitung im Stützrohr
hochspannungsfeste isolierte Ableitung
zum Einhalten des Trennungsabstandes
zu elektrisch leitenden Teilen
nach DIN EN 62305-3 (VDE 0185-305-3)
Äquivalenter Trennungsabstand s =< 60 cm (in Luft)
oder s =< 120 cm (fester Baustoff).
Die Stützrohre mit HVI light plus Leitung sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
HVI light plus Leitung im Stützrohr verlegt, mit speziellem
innenliegendem Endverschluss und Fangspitze Ø10 mm Länge 500 mm
Werkstoff Stützrohr: GFK / Al
Länge Stützrohr: 2400 mm
Transportlänge: 2400 mm
Durchmesser Ø Leitung: 21 mm
Farbe Leitung: grau ●
Werkstoff Leiter: Cu
Mindestbestelllänge: 6 m
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: HVI LI PL L6M SR2400 FSP500 GFK AL V2A
Art.-Nr.: 819674
oder gleichwertig.

Certificater

Tekniske data

Werkstoff Fangspitze	NIRO
Länge Fangspitze	500 mm
Werkstoff Stützrohr	GFK / Al
Länge Stützrohr	2400 mm
Transportlänge	2400 mm
Durchmesser Ø Außen	40 mm
Durchmesser Ø Leitung	21 mm
Farbe Leitung	grau ●
Werkstoff Leiter	Cu
Mindestbestelllänge	6 m
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Werkstoff Fangspitze	NIRO
Länge Fangspitze	500 mm
Werkstoff Stützrohr	GFK / Al
Länge Stützrohr	2400 mm
Transportlänge	2400 mm
Durchmesser Ø Außen	40 mm
Durchmesser Ø Leitung	21 mm
Farbe Leitung	grau ●
Werkstoff Leiter	Cu
Farbe RAL	ähnlich 7004
Querschnitt Seele (eindrähtig)	16 mm²
Blitzstromtragfähigkeit (Klasse / I_imp )	H1 / 150 kA
Äquivalenter Trennungsabstand s (in Luft)	≤ 60 cm
Werkstoff Isolierung	PE
Werkstoff Mantel	PE
Manteleigenschaften	UV-stabilisiert und witterungsbeständig
Anschlussdurchmesser	10 mm
Werkstoff Anschusselemente	NIRO
Stützrohr	40 x 4 mm
Mindestbestelllänge	6 m
Ausziehkraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Biegekraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819674 blev tilføjet til notesblok.

Gå til notesblok

Produkt 819674 blev lagt I kurven.

Gå til webshoppen

artikelnr. 819675 HVI LI PL L6M SR2400 FSP1000 GFK AL V2A

GTIN 4013364494558, CCT (EU): 85389099, Bruttovægt: 9.37 kg, VPE: 1.00 Stk.

billeder

Open PDF

Yderligere information

CAD filer

HVI light plus Leitung im Stützrohr mit Fangspitze Farbe grau
HVI light plus Leitung im Stützrohr
hochspannungsfeste isolierte Ableitung
zum Einhalten des Trennungsabstandes
zu elektrisch leitenden Teilen
nach DIN EN 62305-3 (VDE 0185-305-3)
Äquivalenter Trennungsabstand s =< 60 cm (in Luft)
oder s =< 120 cm (fester Baustoff).
Die Stützrohre mit HVI light plus Leitung sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
HVI light plus Leitung im Stützrohr verlegt, mit speziellem
innenliegendem Endverschluss und Fangspitze Ø10 mm Länge 1000 mm
Werkstoff Stützrohr: GFK / Al
Länge Stützrohr: 2400 mm
Transportlänge: 2400 mm
Durchmesser Ø Leitung: 21 mm
Farbe Leitung: grau ●
Werkstoff Leiter: Cu
Mindestbestelllänge: 6 m
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: HVI LI PL L6M SR2400 FSP1000 GFK AL V2A
Art.-Nr.: 819675
oder gleichwertig.

Certificater

Tekniske data

Werkstoff Fangspitze	NIRO
Länge Fangspitze	1000 mm
Werkstoff Stützrohr	GFK / Al
Länge Stützrohr	2400 mm
Transportlänge	2400 mm
Durchmesser Ø Außen	40 mm
Durchmesser Ø Leitung	21 mm
Farbe Leitung	grau ●
Werkstoff Leiter	Cu
Mindestbestelllänge	6 m
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Werkstoff Fangspitze	NIRO
Länge Fangspitze	1000 mm
Werkstoff Stützrohr	GFK / Al
Länge Stützrohr	2400 mm
Transportlänge	2400 mm
Durchmesser Ø Außen	40 mm
Durchmesser Ø Leitung	21 mm
Farbe Leitung	grau ●
Werkstoff Leiter	Cu
Farbe RAL	ähnlich 7004
Querschnitt Seele (eindrähtig)	16 mm²
Blitzstromtragfähigkeit (Klasse / I_imp )	H1 / 150 kA
Äquivalenter Trennungsabstand s (in Luft)	≤ 60 cm
Werkstoff Isolierung	PE
Werkstoff Mantel	PE
Manteleigenschaften	UV-stabilisiert und witterungsbeständig
Anschlussdurchmesser	10 mm
Werkstoff Anschusselemente	NIRO
Stützrohr	40 x 4 mm
Mindestbestelllänge	6 m
Ausziehkraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Biegekraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819675 blev tilføjet til notesblok.

Gå til notesblok

Produkt 819675 blev lagt I kurven.

Gå til webshoppen

Results for products (0)

Results for content (0)

Stützrohr mit HVI light plus Leitung

HVI light plus Leitung im Stützrohr mit Fangspitze

artikelnr. 819672 HVI LI PL L6M SR1600 FSP500 GFK AL V2A

Produkt 819672 blev tilføjet til notesblok.

Produkt 819672 blev lagt I kurven.

artikelnr. 819673 HVI LI PL L6M SR1600 FSP1000 GFK AL V2A

Produkt 819673 blev tilføjet til notesblok.

Produkt 819673 blev lagt I kurven.

artikelnr. 819674 HVI LI PL L6M SR2400 FSP500 GFK AL V2A

Produkt 819674 blev tilføjet til notesblok.

Produkt 819674 blev lagt I kurven.

artikelnr. 819675 HVI LI PL L6M SR2400 FSP1000 GFK AL V2A

Produkt 819675 blev tilføjet til notesblok.

Produkt 819675 blev lagt I kurven.

Stützrohr mit HVI light plus Leitung

HVI light plus Leitung im Stützrohr mit Fangspitze

artikelnr. 819672 HVI LI PL L6M SR1600 FSP500 GFK AL V2A

Du er ikke autoriseret til at downloade 105672_819672.stp

Du er ikke autoriseret til at downloade 105672_819672.igs

Du er ikke autoriseret til at downloade 105672_819672.jt

Du er ikke autoriseret til at downloade 105672_819672.dwg

Du er ikke autoriseret til at downloade 819672m_D.dxf

Produkt 819672 blev tilføjet til notesblok.

Produkt 819672 blev lagt I kurven.

artikelnr. 819673 HVI LI PL L6M SR1600 FSP1000 GFK AL V2A

Du er ikke autoriseret til at downloade 105673_819673.stp

Du er ikke autoriseret til at downloade 105673_819673.igs

Du er ikke autoriseret til at downloade 105673_819673.jt

Du er ikke autoriseret til at downloade 105673_819673.dwg

Du er ikke autoriseret til at downloade 819673m_D.dxf

Produkt 819673 blev tilføjet til notesblok.

Produkt 819673 blev lagt I kurven.

artikelnr. 819674 HVI LI PL L6M SR2400 FSP500 GFK AL V2A

Du er ikke autoriseret til at downloade 105674_819674.stp

Du er ikke autoriseret til at downloade 105674_819674.igs

Du er ikke autoriseret til at downloade 105674_819674.jt

Du er ikke autoriseret til at downloade 105674_819674.dwg

Du er ikke autoriseret til at downloade 819674m_D.dxf

Produkt 819674 blev tilføjet til notesblok.

Produkt 819674 blev lagt I kurven.

artikelnr. 819675 HVI LI PL L6M SR2400 FSP1000 GFK AL V2A

Du er ikke autoriseret til at downloade 105675_819675.stp

Du er ikke autoriseret til at downloade 105675_819675.igs

Du er ikke autoriseret til at downloade 105675_819675.jt

Du er ikke autoriseret til at downloade 105675_819675.dwg

Du er ikke autoriseret til at downloade 819675m_D.dxf

Produkt 819675 blev tilføjet til notesblok.

Produkt 819675 blev lagt I kurven.
