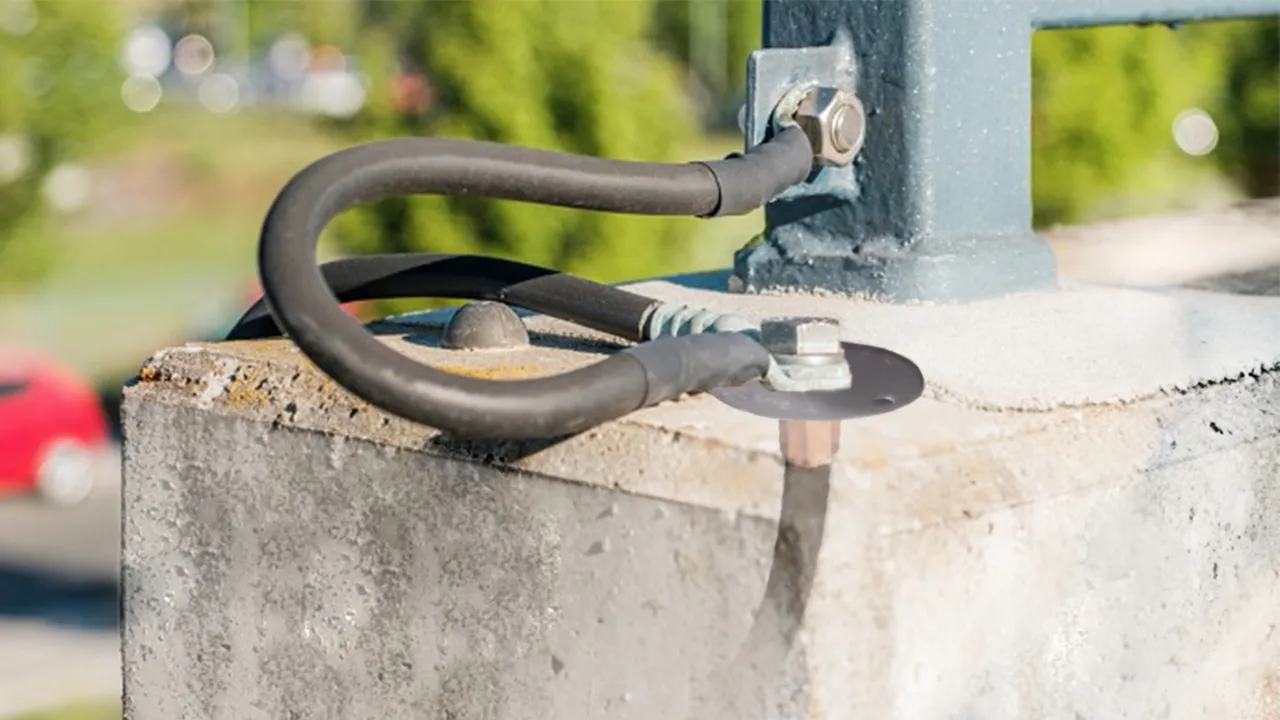

Bahnerdungssystem

Unser DEHN-Bahnerdungssystem hat sich für den Einsatz in der Verkehrstechnik bewährt, da es speziell zur Erdung der Bewehrung von Betonteilen in der Nähe hochspannungsführender Elektroanlagen entwickelt wurde. Es dient zum einen für den Potentialausgleich von Betonbauwerken und zum anderen der Übertragung des Kurzschlussstromes in Fällen, bei denen es zu einem Abriss des Fahrdrahtes kommt.
Dazu stellt DEHN dem Anwender unterschiedliche Erdungsbrücken sowie Erdungsverbinder zur Verfügung, welche aufgrund variabler Endbefestigungen und Verbindungselementen ein umfangreiches Baukastensystem mit einer Vielzahl an Kombinationsmöglichkeiten bietet. Unsere DEHN-Bahnerdungssysteme verfügen über eine Freigabe der DB Netz AG.

Edelstahl-Erdungsbrücken

Die Erdungsbrücken sind zur Erdung, Rückstromführung sowie dem Potentialausgleich im Nutzungsbereich von Bahnstrecken vorgesehen. Die Erdungsbrücke aus Edelstahl stellt dies über eine definierte Schweißnaht zum Erdungsleiter sicher. Diese Erdungsbrücke besitzt zudem eine technische Freigabe der DB Netz AG und kann dort somit planungssicher verwendet werden.

3 produkter

artikelnr. 419000 D BEB 0 - 63 / EBS 15-03-19

GTIN 4013364439412, CCT (EU): 85369010, Bruttovægt: 840.00 g, VPE: 1.00 Stk.

billeder

Yderligere information

Edelstahl-Erdungsbrücke D BEB 0 - 63 / EBS 15-03-19
zum Erden der Bewehrung von Betonteilen
mit Freigabe der DB Netz AG
Werkstoff Anschlusselement: NIRO
Werkstoff-Nr.: 1.4301
Kurzschlussstrom: > 25 kA
Prüfstrom: 40 kA / 100 ms
Normenbezug: Ril 997.0205A01
Kurzschlussstrom (AC 50 Hz / DC): 12,6 kA
Gewinde: M16
Durchmesser Anschlussplatte: 50 mm
Gesamthöhe: 63 mm
Einbauhöhe: 55 mm
DB Zeichnungs-Nr.: 3 Ebs 15.03.19 - 37

Fabrikat: DEHN
Typ: D BEB 0 - 63 / EBS 15-03-19
Art.-Nr.: 419000
oder gleichwertig.



Tekniske data

Werkstoff Anschlusselement NIRO
Werkstoff-Nr. 1.4301
Kurzschlussstrom > 25 kA
Prüfstrom 40 kA / 100 ms
Normenbezug Ril 997.0205A01
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Gewinde M16
Durchmesser Anschlussplatte 50 mm
Gesamthöhe 63 mm
Einbauhöhe 55 mm
DB Zeichnungs-Nr. 3 Ebs 15.03.19 - 37

Produkt 419000 blev tilføjet til notesblok.

Gå til notesblok

Produkt 419000 blev lagt I kurven.

Gå til webshoppen

artikelnr. 419001 D BEB 0 - 70 / EBS 15-03-19

GTIN 4013364439429, CCT (EU): 85369010, Bruttovægt: 950.00 g, VPE: 1.00 Stk.

billeder

Yderligere information

Edelstahl-Erdungsbrücke D BEB 0 - 70 / EBS 15-03-19
zum Erden der Bewehrung von Betonteilen
mit Freigabe der DB Netz AG
Werkstoff Anschlusselement: NIRO
Werkstoff-Nr.: 1.4301
Kurzschlussstrom: > 25 kA
Prüfstrom: 40 kA / 100 ms
Normenbezug: Ril 997.0205A01
Kurzschlussstrom (AC 50 Hz / DC): 12,6 kA
Gewinde: M16
Durchmesser Anschlussplatte: 50 mm
Gesamthöhe: 70 mm
Einbauhöhe: 62 mm
DB Zeichnungs-Nr.: 3 Ebs 15.03.19 - 37

Fabrikat: DEHN
Typ: D BEB 0 - 70 / EBS 15-03-19
Art.-Nr.: 419001
oder gleichwertig.



Tekniske data

Werkstoff Anschlusselement NIRO
Werkstoff-Nr. 1.4301
Kurzschlussstrom > 25 kA
Prüfstrom 40 kA / 100 ms
Normenbezug Ril 997.0205A01
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Gewinde M16
Durchmesser Anschlussplatte 50 mm
Gesamthöhe 70 mm
Einbauhöhe 62 mm
DB Zeichnungs-Nr. 3 Ebs 15.03.19 - 37

Produkt 419001 blev tilføjet til notesblok.

Gå til notesblok

Produkt 419001 blev lagt I kurven.

Gå til webshoppen

artikelnr. 419002 D BEB 0 - 77 / EBS 15-03-19

GTIN 4013364439436, CCT (EU): 85369010, Bruttovægt: 1.05 kg, VPE: 1.00 Stk.

billeder

Yderligere information

Edelstahl-Erdungsbrücke D BEB 0 - 77 / EBS 15-03-19
zum Erden der Bewehrung von Betonteilen
mit Freigabe der DB Netz AG
Werkstoff Anschlusselement: NIRO
Werkstoff-Nr.: 1.4301
Kurzschlussstrom: > 25 kA
Prüfstrom: 40 kA / 100 ms
Normenbezug: Ril 997.0205A01
Kurzschlussstrom (AC 50 Hz / DC): 12,6 kA
Gewinde: M16
Durchmesser Anschlussplatte: 50 mm
Gesamthöhe: 77 mm
Einbauhöhe: 69 mm
DB Zeichnungs-Nr.: 3 Ebs 15.03.19 - 37

Fabrikat: DEHN
Typ: D BEB 0 - 77 / EBS 15-03-19
Art.-Nr.: 419002
oder gleichwertig.



Tekniske data

Werkstoff Anschlusselement NIRO
Werkstoff-Nr. 1.4301
Kurzschlussstrom > 25 kA
Prüfstrom 40 kA / 100 ms
Normenbezug Ril 997.0205A01
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Gewinde M16
Durchmesser Anschlussplatte 50 mm
Gesamthöhe 77 mm
Einbauhöhe 69 mm
DB Zeichnungs-Nr. 3 Ebs 15.03.19 - 37

Produkt 419002 blev tilføjet til notesblok.

Gå til notesblok

Produkt 419002 blev lagt I kurven.

Gå til webshoppen

Edelstahl-Erdungsbrücken D BEB 16

Die Erdungsbrücken sind zur Erdung, Rückstromführung sowie dem Potentialausgleich im Nutzungsbereich von Bahnstrecken vorgesehen. Die Erdungsbrücke aus Edelstahl stellt dies über eine definierte Schweißnaht zum Erdungsleiter sicher. Diese Erdungsbrücke besitzt zudem eine technische Freigabe der DB Netz AG und kann dort somit planungssicher verwendet werden.

1 produkt

artikelnr. 419160 D BEB 16 - 105 / 3 EBS 15-03-19-38

GTIN 4013364510203, CCT (EU): 85369010, Bruttovægt: 697.72 g, VPE: 8.00 Stk.

billeder

Yderligere information

Edelstahl-Erdungsbrücke D BEB 16 - 105 / 3 EBS 15-03-19-38
Edelstahl-Erdungsbrücke
D BEB 16 - 105 / 3 EBS 15-03-19-38
zum Erden der
Bewehrung von
Betonteilen mit
Freigabe der
DB Netz AG
Werkstoff Anschlusselement: NIRO
Werkstoff-Nr.: 1.4301
Werkstoff Winkel: St
Kurzschlussstrom: > 25 kA
Prüfstrom: 40 kA / 100 ms
Normenbezug: Ril 997.0205A01
Kurzschlussstrom (AC 50 Hz / DC): 12,6 kA
Gewinde: M16
Durchmesser Anschlussplatte: 40 mm
Abmessung Winkel: 50 x 50 x 5 mm
Gesamthöhe: 105 mm
DB Zeichnungs-Nr.: 3 Ebs 15.03.19 - 38

Fabrikat: DEHN
Typ: D BEB 16 - 105 / 3 EBS 15-03-19-38
Art.-Nr.: 419160
oder gleichwertig.



Tekniske data

Werkstoff Anschlusselement NIRO
Werkstoff-Nr. 1.4301
Werkstoff Winkel St
Kurzschlussstrom > 25 kA
Prüfstrom 40 kA / 100 ms
Normenbezug Ril 997.0205A01
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Gewinde M16
Durchmesser Anschlussplatte 40 mm
Abmessung Winkel (l x b x t) 50 x 50 x 5 mm
Gesamthöhe 105 mm
DB Zeichnungs-Nr. 3 Ebs 15.03.19 - 38

Produkt 419160 blev tilføjet til notesblok.

Gå til notesblok

Produkt 419160 blev lagt I kurven.

Gå til webshoppen

Flachstahl-Erdungsbrücken D BEB 1

Die Erdungsbrücken sind zur Erdung, Rückstromführung sowie dem Potentialausgleich im Nutzungsbereich von Bahnstrecken vorgesehen. Diese Variante stellt dies sicher, indem diese bündig zur Oberfläche eingebaut und mit dem Flachstahl an die erdende Bewehrung – über eine definierte Schweißnaht – angeschweißt wird. Diese Erdungsbrücke besitzt zudem eine technische Freigabe der DB Netz AG und kann dort somit planungssicher verwendet werden.

2 produkter

artikelnr. 419010 D BEB 1 / EBS 15-03-19

GTIN 4013364439443, CCT (EU): 85369010, Bruttovægt: 760.00 g, VPE: 1.00 Stk.

billeder

Yderligere information

Flachstahl-Erdungsbrücke D BEB 1 / EBS 15-03-19
zum Erden der Bewehrung von Betonteilen
mit Freigabe der DB Netz AG
Werkstoff Platte: NIRO
Werkstoff-Nr.: 1.4301
Werkstoff Hülse: St / Cu
Werkstoff Flachstahl: S235
Kurzschlussstrom: > 25 kA
Prüfstrom: 40 kA / 100 ms
Normenbezug: Ril 997.0205A01
Kurzschlussstrom (AC 50 Hz / DC): 12,6 kA
Gewinde: M16
Durchmesser Anschlussplatte: 50 mm
Abmessung Flachstahl: 400 x 40 x 5 mm
Gesamthöhe: 58 mm
DB Zeichnungs-Nr.: 3 Ebs 15.03.19 - 30

Fabrikat: DEHN
Typ: D BEB 1 / EBS 15-03-19
Art.-Nr.: 419010
oder gleichwertig.



Tekniske data

Werkstoff Platte NIRO
Werkstoff-Nr. 1.4301
Werkstoff Hülse St / Cu
Werkstoff Flachstahl S235
Kurzschlussstrom > 25 kA
Prüfstrom 40 kA / 100 ms
Normenbezug Ril 997.0205A01
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Gewinde M16
Durchmesser Anschlussplatte 50 mm
Abmessung Flachstahl 400 x 40 x 5 mm
Gesamthöhe 58 mm
DB Zeichnungs-Nr. 3 Ebs 15.03.19 - 30

Produkt 419010 blev tilføjet til notesblok.

Gå til notesblok

Produkt 419010 blev lagt I kurven.

Gå til webshoppen

artikelnr. 419500 D BEB 1 - L100 / EBS 15-03-19

GTIN 4013364458383, CCT (EU): 85369010, Bruttovægt: 205.00 g, VPE: 1.00 Stk.

billeder

Yderligere information

Flachstahl-Erdungsbrücke D BEB 1 / EBS 15-03-19
zum Erden der Bewehrung von Betonteilen
mit Freigabe der DB Netz AG
Werkstoff Platte: NIRO
Werkstoff-Nr.: 1.4301
Werkstoff Hülse: St / Cu
Werkstoff Flachstahl: S235
Kurzschlussstrom: > 25 kA
Prüfstrom: 40 kA / 100 ms
Normenbezug: Ril 997.0205A01
Kurzschlussstrom (AC 50 Hz / DC): 12,6 kA
Gewinde: M16
Durchmesser Anschlussplatte: 50 mm
Abmessung Flachstahl: 100 x 40 x 5 mm
Gesamthöhe: 58 mm
DB Zeichnungs-Nr.: 3 Ebs 15.03.19 - 30

Fabrikat: DEHN
Typ: D BEB 1 - L100 / EBS 15-03-19
Art.-Nr.: 419500
oder gleichwertig.



Tekniske data

Werkstoff Platte NIRO
Werkstoff-Nr. 1.4301
Werkstoff Hülse St / Cu
Werkstoff Flachstahl S235
Kurzschlussstrom > 25 kA
Prüfstrom 40 kA / 100 ms
Normenbezug Ril 997.0205A01
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Gewinde M16
Durchmesser Anschlussplatte 50 mm
Abmessung Flachstahl 100 x 40 x 5 mm
Gesamthöhe 58 mm
DB Zeichnungs-Nr. 3 Ebs 15.03.19 - 30

Produkt 419500 blev tilføjet til notesblok.

Gå til notesblok

Produkt 419500 blev lagt I kurven.

Gå til webshoppen

Flachstahl-Erdungsbrücken D BEB 1-L

Die Erdungsbrücken sind zur Erdung, Rückstromführung sowie dem Potentialausgleich im Nutzungsbereich von Bahnstrecken vorgesehen. Diese Variante stellt dies sicher, indem diese bündig zur Oberfläche eingebaut und mit dem Flachstahl an die erdende Bewehrung – über eine definierte Schweißnaht – angeschweißt wird. Diese Erdungsbrücke besitzt zudem eine technische Freigabe der DB Netz AG und kann dort somit planungssicher verwendet werden.

1 produkt

artikelnr. 419011 D BEB 1-L / EBS 15-03-19

GTIN 4013364439450, CCT (EU): 85369010, Bruttovægt: 740.00 g, VPE: 1.00 Stk.

billeder

Yderligere information

Flachstahl-Erdungsbrücke D BEB 1-L / EBS 15-03-19
zum Erden der Bewehrung von Betonteilen
mit Freigabe der DB Netz AG
Werkstoff Platte: NIRO
Werkstoff-Nr.: 1.4301
Werkstoff Hülse: St / Cu
Werkstoff Flachstahl: S235
Kurzschlussstrom: > 25 kA
Prüfstrom: 40 kA / 100 ms
Normenbezug: Ril 997.0205A01
Kurzschlussstrom (AC 50 Hz / DC): 12,6 kA
Gewinde: M16
Durchmesser Anschlussplatte: 50 mm
Abmessung Flachstahl: 402 x 40 x 5 mm
Gesamthöhe: 58 mm
Einbauhöhe: 410 mm
DB Zeichnungs-Nr.: 3 Ebs 15.03.19 - 30

Fabrikat: DEHN
Typ: D BEB 1-L / EBS 15-03-19
Art.-Nr.: 419011
oder gleichwertig.



Tekniske data

Werkstoff Platte NIRO
Werkstoff-Nr. 1.4301
Werkstoff Hülse St / Cu
Werkstoff Flachstahl S235
Kurzschlussstrom > 25 kA
Prüfstrom 40 kA / 100 ms
Normenbezug Ril 997.0205A01
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Gewinde M16
Durchmesser Anschlussplatte 50 mm
Abmessung Flachstahl 402 x 40 x 5 mm
Gesamthöhe 58 mm
Einbauhöhe 410 mm
DB Zeichnungs-Nr. 3 Ebs 15.03.19 - 30

Produkt 419011 blev tilføjet til notesblok.

Gå til notesblok

Produkt 419011 blev lagt I kurven.

Gå til webshoppen

Flachstahl-Erdungsbrücken D BEB 1-NR

Die Erdungsbrücken sind zur Erdung, Rückstromführung sowie dem Potentialausgleich im Nutzungsbereich von Bahnstrecken vorgesehen. Diese Variante stellt dies sicher, indem diese bündig zur Oberfläche eingebaut und mit dem Flachstahl an die erdende Bewehrung – über eine definierte Schweißnaht – angeschweißt wird. Diese Erdungsbrücke besitzt zudem eine technische Freigabe der DB Netz AG und kann dort somit planungssicher verwendet werden.

1 produkt

artikelnr. 419012 D BEB 1-NR / EBS 15-03-19

GTIN 4013364439467, CCT (EU): 85369010, Bruttovægt: 1.46 kg, VPE: 1.00 Stk.

billeder

Yderligere information

Flachstahl-Erdungsbrücke D BEB 1-NR / EBS 15-03-19
zum Erden der Bewehrung von Betonteilen
mit Freigabe der DB Netz AG
Werkstoff Anschlusselement: NIRO
Werkstoff-Nr.: 1.4301
Werkstoff Flachstahl: S235
Kurzschlussstrom: > 25 kA
Prüfstrom: 40 kA / 100 ms
Normenbezug: Ril 997.0205A01
Kurzschlussstrom (AC 50 Hz / DC): 12,6 kA
Gewinde: M16
Durchmesser Anschlussplatte: 50 mm
Abmessung Flachstahl: 400 x 50 x 5 mm
Gesamthöhe: 63 mm
DB Zeichnungs-Nr.: 3 Ebs 15.03.19 - 36

Fabrikat: DEHN
Typ: D BEB 1-NR / EBS 15-03-19
Art.-Nr.: 419012
oder gleichwertig.



Tekniske data

Werkstoff Anschlusselement NIRO
Werkstoff-Nr. 1.4301
Werkstoff Flachstahl S235
Kurzschlussstrom > 25 kA
Prüfstrom 40 kA / 100 ms
Normenbezug Ril 997.0205A01
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Gewinde M16
Durchmesser Anschlussplatte 50 mm
Abmessung Flachstahl 400 x 50 x 5 mm
Gesamthöhe 63 mm
DB Zeichnungs-Nr. 3 Ebs 15.03.19 - 36

Produkt 419012 blev tilføjet til notesblok.

Gå til notesblok

Produkt 419012 blev lagt I kurven.

Gå til webshoppen

Betonstahl-Erdungsbrücken D BEB 2

Die Erdungsbrücken sind zur Erdung, Rückstromführung sowie dem Potentialausgleich im Nutzungsbereich von Bahnstrecken vorgesehen. Diese Variante wird bündig zur Oberfläche eingebaut und mit dem gebogenen Bewehrungsstahl vor allem bei platzkritischen Einbausituationen an die erdende Bewehrung angeschweißt. Diese Erdungsbrücke besitzt zudem eine technische Freigabe der DB Netz AG und kann dort somit planungssicher verwendet werden.

1 produkt

artikelnr. 419020 D BEB 2 / EBS 15-03-19

GTIN 4013364439405, CCT (EU): 85369010, Bruttovægt: 950.00 g, VPE: 1.00 Stk.

billeder

Yderligere information

Betonstahl-Erdungsbrücke D BEB 2 / EBS 15-03-19
zum Erden der Bewehrung von Betonteilen
mit Freigabe der DB Netz AG
Werkstoff Platte: NIRO
Werkstoff-Nr.: 1.4301
Werkstoff Hülse: St / Cu
Werkstoff Achse: Betonstahl B500B
Kurzschlussstrom: > 25 kA
Prüfstrom: 40 kA / 100 ms
Normenbezug: Ril 997.0205A01
Kurzschlussstrom (AC 50 Hz / DC): 12,6 kA
Gewinde: M16
Durchmesser Anschlussplatte: 50 mm
Durchmesser Betonstahl: 16 mm
Einbauhöhe: 160 mm
Länge: 400 mm
DB Zeichnungs-Nr.: 3 Ebs 15.03.19 - 31

Fabrikat: DEHN
Typ: D BEB 2 / EBS 15-03-19
Art.-Nr.: 419020
oder gleichwertig.



Tekniske data

Werkstoff Platte NIRO
Werkstoff-Nr. 1.4301
Werkstoff Hülse St / Cu
Werkstoff Achse Betonstahl B500B
Kurzschlussstrom > 25 kA
Prüfstrom 40 kA / 100 ms
Normenbezug Ril 997.0205A01
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Gewinde M16
Durchmesser Anschlussplatte 50 mm
Durchmesser Betonstahl 16 mm
Einbauhöhe 160 mm
Länge 400 mm
DB Zeichnungs-Nr. 3 Ebs 15.03.19 - 31

Produkt 419020 blev tilføjet til notesblok.

Gå til notesblok

Produkt 419020 blev lagt I kurven.

Gå til webshoppen

Betonstahl-Erdungsbrücken D BEB 3

Die Erdungsbrücken sind zur Erdung, Rückstromführung sowie dem Potentialausgleich im Nutzungsbereich von Bahnstrecken vorgesehen. Diese Variante wird bündig zur Oberfläche eingebaut und mit dem Bewehrungsstahl an die erdende Bewehrung angeschweißt. Diese Erdungsbrücke besitzt zudem eine technische Freigabe der DB Netz AG und kann dort somit planungssicher verwendet werden.

1 produkt

artikelnr. 419030 D BEB 3 / EBS 15-03-19

GTIN 4013364439474, CCT (EU): 85369010, Bruttovægt: 750.00 g, VPE: 1.00 Stk.

billeder

Yderligere information

Betonstahl-Erdungsbrücke D BEB 3 / EBS 15-03-19
zum Erden der Bewehrung von Betonteilen
mit Freigabe der DB Netz AG
Werkstoff Platte: NIRO
Werkstoff-Nr.: 1.4301
Werkstoff Hülse: St / Cu
Werkstoff Achse: Betonstahl B500B
Kurzschlussstrom: > 25 kA
Prüfstrom: 40 kA / 100 ms
Normenbezug: Ril 997.0205A01
Kurzschlussstrom (AC 50 Hz / DC): 12,6 kA
Gewinde: M16
Durchmesser Anschlussplatte: 50 mm
Durchmesser Betonstahl: 16 mm
Länge: 400 mm
DB Zeichnungs-Nr.: 3 Ebs 15.03.19 - 31

Fabrikat: DEHN
Typ: D BEB 3 / EBS 15-03-19
Art.-Nr.: 419030
oder gleichwertig.



Tekniske data

Werkstoff Platte NIRO
Werkstoff-Nr. 1.4301
Werkstoff Hülse St / Cu
Werkstoff Achse Betonstahl B500B
Kurzschlussstrom > 25 kA
Prüfstrom 40 kA / 100 ms
Normenbezug Ril 997.0205A01
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Gewinde M16
Durchmesser Anschlussplatte 50 mm
Durchmesser Betonstahl 16 mm
Länge 400 mm
DB Zeichnungs-Nr. 3 Ebs 15.03.19 - 31

Produkt 419030 blev tilføjet til notesblok.

Gå til notesblok

Produkt 419030 blev lagt I kurven.

Gå til webshoppen

Betonstahl-Erdungsbrücken D BEB 8

Die Erdungsbrücken sind zur Erdung, Rückstromführung sowie dem Potentialausgleich im Nutzungsbereich von Bahnstrecken vorgesehen. Die Variante wird bündig zur Oberfläche eingebaut und mit dem Bewehrungsstahl an die erdende Bewehrung angeschweißt. Durch die beidseitig angebrachten Hülsen können Bauteildurchführungen effektiv und wirtschaftlich realisiert werden. Diese Erdungsbrücke besitzt zudem eine technische Freigabe der DB Netz AG und kann dort somit planungssicher verwendet werden.

1 produkt

artikelnr. 419080 D BEB 8 / EBS 15-03-19

GTIN 4013364439566, CCT (EU): 85369010, Bruttovægt: 1.00 kg, VPE: 1.00 Stk.

billeder

Yderligere information

Betonstahl-Erdungsbrücke D BEB 8 / EBS 15-03-19
zum Erden der Bewehrung von Betonteilen
mit Freigabe der DB Netz AG

Werkstoff Platte: NIRO
Werkstoff-Nr.: 1.4301
Werkstoff Hülse: St / Cu
Werkstoff Achse: Betonstahl B500B
Kurzschlussstrom: > 25 kA
Prüfstrom: 40 kA / 100 ms
Normenbezug: Ril 997.0205A01
Kurzschlussstrom (AC 50 Hz / DC): 12,6 kA
Gewinde: M16
Durchmesser Anschlussplatte: 50 mm
Durchmesser Betonstahl: 16 mm
Länge: 500 mm
DB Zeichnungs-Nr.: 3 Ebs 15.03.19 - 33

Fabrikat: DEHN
Typ: D BEB 8 / EBS 15-03-19
Art.-Nr.: 419080
oder gleichwertig.



Tekniske data

Werkstoff Platte NIRO
Werkstoff-Nr. 1.4301
Werkstoff Hülse St / Cu
Werkstoff Achse Betonstahl B500B
Kurzschlussstrom > 25 kA
Prüfstrom 40 kA / 100 ms
Normenbezug Ril 997.0205A01
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Gewinde M16
Durchmesser Anschlussplatte 50 mm
Durchmesser Betonstahl 16 mm
Länge 500 mm
DB Zeichnungs-Nr. 3 Ebs 15.03.19 - 33

Produkt 419080 blev tilføjet til notesblok.

Gå til notesblok

Produkt 419080 blev lagt I kurven.

Gå til webshoppen

Kupfer-Kabel-Erdungsbrücken D BEB 4 / 5

Die Erdungsbrücken sind zur Erdung, Rückstromführung sowie dem Potentialausgleich im Nutzungsbereich von Bahnstrecken vorgesehen. Diese Variante wird bündig zur Oberfläche eingebaut und mit der auf das Kupferkabel aufgepressten verkupferten Stahllasche an die erdende Bewehrung angeschweißt. Die Flexibilität des Kabels erleichtert dem Anwender den Einbau in die Bewehrung. Die speziellen FLEX-Varianten sind bei platzkritischen Einbausituationen besonders geeignet – hier kommen extra-flexible, feindrähtige Kupferkabel zum Einsatz. Diese Erdungsbrücken besitzen zudem eine technische Freigabe der DB Netz AG und können dort somit planungssicher verwendet werden.
Sonderlängen erhalten Sie auf Anfrage: bis 500 mm Gesamtlänge in Schritten von 50 mm und ab 500 mm Gesamtlänge in Schritten von 100 mm.

8 produkter

artikelnr. 419040 D BEB 4 / EBS 15-03-19

GTIN 4013364439481, CCT (EU): 85369010, Bruttovægt: 640.00 g, VPE: 1.00 Stk.

billeder

Yderligere information

Kupfer-Kabel-Erdungsbrücke D BEB 4 / EBS 15-03-19
zum Erden der Bewehrung von Betonteilen
mit Freigabe der DB Netz AG
Werkstoff Platte: NIRO
Werkstoff-Nr.: 1.4301
Werkstoff Hülse: St / Cu
Werkstoff Lasche: St / Cu
Werkstoff Kabel: Cu
Kurzschlussstrom: ≤ 25 kA
Prüfstrom: 25 kA / 100 ms
Normenbezug: Ril 997.0205A01
Kurzschlussstrom (AC 50 Hz / DC): 7,9 kA
Gewinde: M16
Durchmesser Anschlussplatte: 50 mm
Kabel: NYY-O
Querschnitt Kabel: 70 mm²
Durchmesser Kabel: 17 mm
Abmessung Lasche: 80 x 30 mm
Länge: 500 mm
DB Zeichnungs-Nr.: 3 Ebs 15.03.19 - 32

Fabrikat: DEHN
Typ: D BEB 4 / EBS 15-03-19
Art.-Nr.: 419040
oder gleichwertig.



Tekniske data

Werkstoff Platte NIRO
Werkstoff-Nr. 1.4301
Werkstoff Hülse St / Cu
Werkstoff Lasche St / Cu
Werkstoff Kabel Cu
Kurzschlussstrom ≤ 25 kA
Prüfstrom 25 kA / 100 ms
Normenbezug Ril 997.0205A01
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7,9 kA
Gewinde M16
Durchmesser Anschlussplatte 50 mm
Kabel NYY-O
Querschnitt Kabel 70 mm²
Durchmesser Kabel 17 mm
Abmessung Lasche 80 x 30 mm
Länge 500 mm
DB Zeichnungs-Nr. 3 Ebs 15.03.19 - 32

Produkt 419040 blev tilføjet til notesblok.

Gå til notesblok

Produkt 419040 blev lagt I kurven.

Gå til webshoppen

artikelnr. 419041 D BEB 4-FLEX / EBS 15-03-19

GTIN 4013364439498, CCT (EU): 85369010, Bruttovægt: 560.00 g, VPE: 1.00 Stk.

billeder

Yderligere information

Kupfer-Kabel-Erdungsbrücke D BEB 4-FLEX / EBS 15-03-19
zum Erden der Bewehrung von Betonteilen
mit Freigabe der DB Netz AG
Werkstoff Platte: NIRO
Werkstoff-Nr.: 1.4301
Werkstoff Hülse: St / Cu
Werkstoff Lasche: St / Cu
Werkstoff Kabel: Cu
Kurzschlussstrom: ≤ 25 kA
Prüfstrom: 25 kA / 100 ms
Normenbezug: Ril 997.0205A01
Kurzschlussstrom (AC 50 Hz / DC): 7,9 kA
Gewinde: M16
Durchmesser Anschlussplatte: 50 mm
Kabel: H07V-K
Querschnitt Kabel: 70 mm²
Durchmesser Kabel: 17 mm
Abmessung Lasche: 80 x 30 mm
Länge: 500 mm
DB Zeichnungs-Nr.: 3 Ebs 15.03.19 - 32

Fabrikat: DEHN
Typ: D BEB 4-FLEX / EBS 15-03-19
Art.-Nr.: 419041
oder gleichwertig.



Tekniske data

Werkstoff Platte NIRO
Werkstoff-Nr. 1.4301
Werkstoff Hülse St / Cu
Werkstoff Lasche St / Cu
Werkstoff Kabel Cu
Kurzschlussstrom ≤ 25 kA
Prüfstrom 25 kA / 100 ms
Normenbezug Ril 997.0205A01
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7,9 kA
Gewinde M16
Durchmesser Anschlussplatte 50 mm
Kabel H07V-K
Querschnitt Kabel 70 mm²
Durchmesser Kabel 17 mm
Abmessung Lasche 80 x 30 mm
Länge 500 mm
DB Zeichnungs-Nr. 3 Ebs 15.03.19 - 32

Produkt 419041 blev tilføjet til notesblok.

Gå til notesblok

Produkt 419041 blev lagt I kurven.

Gå til webshoppen

artikelnr. 419050 D BEB 5 / EBS 15-03-19

GTIN 4013364439504, CCT (EU): 85369010, Bruttovægt: 710.00 g, VPE: 1.00 Stk.

billeder

Yderligere information

Kupfer-Kabel-Erdungsbrücke D BEB 5 / EBS 15-03-19
zum Erden der Bewehrung von Betonteilen
mit Freigabe der DB Netz AG
Werkstoff Platte: NIRO
Werkstoff-Nr.: 1.4301
Werkstoff Hülse: St / Cu
Werkstoff Lasche: St / Cu
Werkstoff Kabel: Cu
Kurzschlussstrom: > 25 kA
Prüfstrom: 40 kA / 100 ms
Normenbezug: Ril 997.0205A01
Kurzschlussstrom (AC 50 Hz / DC): 12,6 kA
Gewinde: M16
Durchmesser Anschlussplatte: 50 mm
Kabel: NYY-O
Querschnitt Kabel: 95 mm²
Durchmesser Kabel: 19 mm
Abmessung Lasche: 80 x 30 mm
Länge: 500 mm
DB Zeichnungs-Nr.: 3 Ebs 15.03.19 - 32

Fabrikat: DEHN
Typ: D BEB 5 / EBS 15-03-19
Art.-Nr.: 419050
oder gleichwertig.



Tekniske data

Werkstoff Platte NIRO
Werkstoff-Nr. 1.4301
Werkstoff Hülse St / Cu
Werkstoff Lasche St / Cu
Werkstoff Kabel Cu
Kurzschlussstrom > 25 kA
Prüfstrom 40 kA / 100 ms
Normenbezug Ril 997.0205A01
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Gewinde M16
Durchmesser Anschlussplatte 50 mm
Kabel NYY-O
Querschnitt Kabel 95 mm²
Durchmesser Kabel 19 mm
Abmessung Lasche 80 x 30 mm
Länge 500 mm
DB Zeichnungs-Nr. 3 Ebs 15.03.19 - 32

Produkt 419050 blev tilføjet til notesblok.

Gå til notesblok

Produkt 419050 blev lagt I kurven.

Gå til webshoppen

artikelnr. 419051 D BEB 5-FLEX / EBS 15-03-19

GTIN 4013364439511, CCT (EU): 85369010, Bruttovægt: 640.00 g, VPE: 1.00 Stk.

billeder

Yderligere information

Kupfer-Kabel-Erdungsbrücke D BEB 5-FLEX / EBS 15-03-19
zum Erden der Bewehrung von Betonteilen
mit Freigabe der DB Netz AG
Werkstoff Platte: NIRO
Werkstoff-Nr.: 1.4301
Werkstoff Hülse: St / Cu
Werkstoff Lasche: St / Cu
Werkstoff Kabel: Cu
Kurzschlussstrom: > 25 kA
Prüfstrom: 40 kA / 100 ms
Normenbezug: Ril 997.0205A01
Kurzschlussstrom (AC 50 Hz / DC): 12,6 kA
Gewinde: M16
Durchmesser Anschlussplatte: 50 mm
Kabel: H07V-K
Querschnitt Kabel: 95 mm²
Durchmesser Kabel: 19 mm
Abmessung Lasche: 80 x 30 mm
Länge: 500 mm
DB Zeichnungs-Nr.: 3 Ebs 15.03.19 - 32

Fabrikat: DEHN
Typ: D BEB 5-FLEX / EBS 15-03-19
Art.-Nr.: 419051
oder gleichwertig.



Tekniske data

Werkstoff Platte NIRO
Werkstoff-Nr. 1.4301
Werkstoff Hülse St / Cu
Werkstoff Lasche St / Cu
Werkstoff Kabel Cu
Kurzschlussstrom > 25 kA
Prüfstrom 40 kA / 100 ms
Normenbezug Ril 997.0205A01
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Gewinde M16
Durchmesser Anschlussplatte 50 mm
Kabel H07V-K
Querschnitt Kabel 95 mm²
Durchmesser Kabel 19 mm
Abmessung Lasche 80 x 30 mm
Länge 500 mm
DB Zeichnungs-Nr. 3 Ebs 15.03.19 - 32

Produkt 419051 blev tilføjet til notesblok.

Gå til notesblok

Produkt 419051 blev lagt I kurven.

Gå til webshoppen

artikelnr. 419501 D BEB 5 - L700 / EBS 15-03-19

GTIN 4013364458390, CCT (EU): 85369010, Bruttovægt: 980.00 g, VPE: 1.00 Stk.

billeder

Yderligere information

Kupfer-Kabel-Erdungsbrücke D BEB 5 / EBS 15-03-19
zum Erden der Bewehrung von Betonteilen
mit Freigabe der DB Netz AG
Werkstoff Platte: NIRO
Werkstoff-Nr.: 1.4301
Werkstoff Hülse: St / Cu
Werkstoff Lasche: St / Cu
Werkstoff Kabel: Cu
Kurzschlussstrom: > 25 kA
Prüfstrom: 40 kA / 100 ms
Normenbezug: Ril 997.0205A01
Kurzschlussstrom (AC 50 Hz / DC): 12,6 kA
Gewinde: M16
Durchmesser Anschlussplatte: 50 mm
Kabel: NYY-O
Querschnitt Kabel: 95 mm²
Durchmesser Kabel: 19 mm
Abmessung Lasche: 80 x 30 mm
Länge: 700 mm
DB Zeichnungs-Nr.: 3 Ebs 15.03.19 - 32

Fabrikat: DEHN
Typ: D BEB 5 - L700 / EBS 15-03-19
Art.-Nr.: 419501
oder gleichwertig.



Tekniske data

Werkstoff Platte NIRO
Werkstoff-Nr. 1.4301
Werkstoff Hülse St / Cu
Werkstoff Lasche St / Cu
Werkstoff Kabel Cu
Kurzschlussstrom > 25 kA
Prüfstrom 40 kA / 100 ms
Normenbezug Ril 997.0205A01
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Gewinde M16
Durchmesser Anschlussplatte 50 mm
Kabel NYY-O
Querschnitt Kabel 95 mm²
Durchmesser Kabel 19 mm
Abmessung Lasche 80 x 30 mm
Länge 700 mm
DB Zeichnungs-Nr. 3 Ebs 15.03.19 - 32

Produkt 419501 blev tilføjet til notesblok.

Gå til notesblok

Produkt 419501 blev lagt I kurven.

Gå til webshoppen

artikelnr. 419502 D BEB 5 - L1000 / EBS 15-03-19

GTIN 4013364458406, CCT (EU): 85369010, Bruttovægt: 1.40 kg, VPE: 1.00 Stk.

billeder

Yderligere information

Kupfer-Kabel-Erdungsbrücke D BEB 5 / EBS 15-03-19
zum Erden der Bewehrung von Betonteilen
mit Freigabe der DB Netz AG
Werkstoff Platte: NIRO
Werkstoff-Nr.: 1.4301
Werkstoff Hülse: St / Cu
Werkstoff Lasche: St / Cu
Werkstoff Kabel: Cu
Kurzschlussstrom: > 25 kA
Prüfstrom: 40 kA / 100 ms
Normenbezug: Ril 997.0205A01
Kurzschlussstrom (AC 50 Hz / DC): 12,6 kA
Gewinde: M16
Durchmesser Anschlussplatte: 50 mm
Kabel: NYY-O
Querschnitt Kabel: 95 mm²
Durchmesser Kabel: 19 mm
Abmessung Lasche: 80 x 30 mm
Länge: 1000 mm
DB Zeichnungs-Nr.: 3 Ebs 15.03.19 - 32

Fabrikat: DEHN
Typ: D BEB 5 - L1000 / EBS 15-03-19
Art.-Nr.: 419502
oder gleichwertig.



Tekniske data

Werkstoff Platte NIRO
Werkstoff-Nr. 1.4301
Werkstoff Hülse St / Cu
Werkstoff Lasche St / Cu
Werkstoff Kabel Cu
Kurzschlussstrom > 25 kA
Prüfstrom 40 kA / 100 ms
Normenbezug Ril 997.0205A01
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Gewinde M16
Durchmesser Anschlussplatte 50 mm
Kabel NYY-O
Querschnitt Kabel 95 mm²
Durchmesser Kabel 19 mm
Abmessung Lasche 80 x 30 mm
Länge 1000 mm
DB Zeichnungs-Nr. 3 Ebs 15.03.19 - 32

Produkt 419502 blev tilføjet til notesblok.

Gå til notesblok

Produkt 419502 blev lagt I kurven.

Gå til webshoppen

artikelnr. 419503 D BEB 5 - L1500 / EBS 15-03-19

GTIN 4013364458413, CCT (EU): 85369010, Bruttovægt: 2.10 kg, VPE: 1.00 Stk.

billeder

Yderligere information

Kupfer-Kabel-Erdungsbrücke D BEB 5 / EBS 15-03-19
zum Erden der Bewehrung von Betonteilen
mit Freigabe der DB Netz AG
Werkstoff Platte: NIRO
Werkstoff-Nr.: 1.4301
Werkstoff Hülse: St / Cu
Werkstoff Lasche: St / Cu
Werkstoff Kabel: Cu
Kurzschlussstrom: > 25 kA
Prüfstrom: 40 kA / 100 ms
Normenbezug: Ril 997.0205A01
Kurzschlussstrom (AC 50 Hz / DC): 12,6 kA
Gewinde: M16
Durchmesser Anschlussplatte: 50 mm
Kabel: NYY-O
Querschnitt Kabel: 95 mm²
Durchmesser Kabel: 19 mm
Abmessung Lasche: 80 x 30 mm
Länge: 1500 mm
DB Zeichnungs-Nr.: 3 Ebs 15.03.19 - 32

Fabrikat: DEHN
Typ: D BEB 5 - L1500 / EBS 15-03-19
Art.-Nr.: 419503
oder gleichwertig.



Tekniske data

Werkstoff Platte NIRO
Werkstoff-Nr. 1.4301
Werkstoff Hülse St / Cu
Werkstoff Lasche St / Cu
Werkstoff Kabel Cu
Kurzschlussstrom > 25 kA
Prüfstrom 40 kA / 100 ms
Normenbezug Ril 997.0205A01
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Gewinde M16
Durchmesser Anschlussplatte 50 mm
Kabel NYY-O
Querschnitt Kabel 95 mm²
Durchmesser Kabel 19 mm
Abmessung Lasche 80 x 30 mm
Länge 1500 mm
DB Zeichnungs-Nr. 3 Ebs 15.03.19 - 32

Produkt 419503 blev tilføjet til notesblok.

Gå til notesblok

Produkt 419503 blev lagt I kurven.

Gå til webshoppen

artikelnr. 419504 D BEB 5 - L2000 / EBS 15-03-19

GTIN 4013364458420, CCT (EU): 85369010, Bruttovægt: 2.80 kg, VPE: 1.00 Stk.

billeder

Yderligere information

Kupfer-Kabel-Erdungsbrücke D BEB 5 / EBS 15-03-19
zum Erden der Bewehrung von Betonteilen
mit Freigabe der DB Netz AG
Werkstoff Platte: NIRO
Werkstoff-Nr.: 1.4301
Werkstoff Hülse: St / Cu
Werkstoff Lasche: St / Cu
Werkstoff Kabel: Cu
Kurzschlussstrom: > 25 kA
Prüfstrom: 40 kA / 100 ms
Normenbezug: Ril 997.0205A01
Kurzschlussstrom (AC 50 Hz / DC): 12,6 kA
Gewinde: M16
Durchmesser Anschlussplatte: 50 mm
Kabel: NYY-O
Querschnitt Kabel: 95 mm²
Durchmesser Kabel: 19 mm
Abmessung Lasche: 80 x 30 mm
Länge: 2000 mm
DB Zeichnungs-Nr.: 3 Ebs 15.03.19 - 32

Fabrikat: DEHN
Typ: D BEB 5 - L2000 / EBS 15-03-19
Art.-Nr.: 419504
oder gleichwertig.



Tekniske data

Werkstoff Platte NIRO
Werkstoff-Nr. 1.4301
Werkstoff Hülse St / Cu
Werkstoff Lasche St / Cu
Werkstoff Kabel Cu
Kurzschlussstrom > 25 kA
Prüfstrom 40 kA / 100 ms
Normenbezug Ril 997.0205A01
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Gewinde M16
Durchmesser Anschlussplatte 50 mm
Kabel NYY-O
Querschnitt Kabel 95 mm²
Durchmesser Kabel 19 mm
Abmessung Lasche 80 x 30 mm
Länge 2000 mm
DB Zeichnungs-Nr. 3 Ebs 15.03.19 - 32

Produkt 419504 blev tilføjet til notesblok.

Gå til notesblok

Produkt 419504 blev lagt I kurven.

Gå til webshoppen

Kupfer-Kabel-Erdungsbrücken D BEB 6 / 7

Die Erdungsbrücken sind zur Erdung, Rückstromführung sowie dem Potentialausgleich im Nutzungsbereich von Bahnstrecken vorgesehen. Diese Variante wird als Erdungsdurchführung von Bauteilen verwendet indem sie beidseitig bündig zur Oberfläche eingebaut wird. Die Flexibilität des Kabels erleichtert dem Anwender den Einbau in die Bewehrung. Die speziellen FLEX-Varianten sind bei platzkritischen Einbausituationen besonders geeignet – hier kommen extra-flexible, feindrähtige Kupferkabel zum Einsatz. Diese Erdungsbrücken besitzen zudem eine technische Freigabe der DB Netz AG und können dort somit planungssicher verwendet werden.
Sonderlängen erhalten Sie auf Anfrage: bis 500 mm Gesamtlänge in Schritten von 50 mm und ab 500 mm Gesamtlänge in Schritten von 100 mm.

4 produkter

artikelnr. 419060 D BEB 6 / EBS 15-03-19

GTIN 4013364439528, CCT (EU): 85369010, Bruttovægt: 600.00 g, VPE: 1.00 Stk.

billeder

Yderligere information

Kupfer-Kabel-Erdungsbrücke D BEB 6 / EBS 15-03-19
zum Erden der Bewehrung von Betonteilen
mit Freigabe der DB Netz AG
Werkstoff Platte: NIRO
Werkstoff-Nr.: 1.4301
Werkstoff Hülse: St / Cu
Werkstoff Kabel: Cu
Kurzschlussstrom: ≤ 25 kA
Prüfstrom: 25 kA / 100 ms
Normenbezug: Ril 997.0205A01
Kurzschlussstrom (AC 50 Hz / DC): 7,9 kA
Gewinde: M16
Durchmesser Anschlussplatte: 50 mm
Kabel: NYY-O
Querschnitt Kabel: 70 mm²
Durchmesser Kabel: 17 mm
Länge: 500 mm
DB Zeichnungs-Nr.: 3 Ebs 15.03.19 - 33

Fabrikat: DEHN
Typ: D BEB 6 / EBS 15-03-19
Art.-Nr.: 419060
oder gleichwertig.



Tekniske data

Werkstoff Platte NIRO
Werkstoff-Nr. 1.4301
Werkstoff Hülse St / Cu
Werkstoff Kabel Cu
Kurzschlussstrom ≤ 25 kA
Prüfstrom 25 kA / 100 ms
Normenbezug Ril 997.0205A01
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7,9 kA
Gewinde M16
Durchmesser Anschlussplatte 50 mm
Kabel NYY-O
Querschnitt Kabel 70 mm²
Durchmesser Kabel 17 mm
Länge 500 mm
DB Zeichnungs-Nr. 3 Ebs 15.03.19 - 33

Produkt 419060 blev tilføjet til notesblok.

Gå til notesblok

Produkt 419060 blev lagt I kurven.

Gå til webshoppen

artikelnr. 419061 D BEB 6-FLEX / EBS 15-03-19

GTIN 4013364439535, CCT (EU): 85369010, Bruttovægt: 530.00 g, VPE: 1.00 Stk.

billeder

Yderligere information

Kupfer-Kabel-Erdungsbrücke D BEB 6-FLEX / EBS 15-03-19
zum Erden der Bewehrung von Betonteilen
mit Freigabe der DB Netz AG
Werkstoff Platte: NIRO
Werkstoff-Nr.: 1.4301
Werkstoff Hülse: St / Cu
Werkstoff Kabel: Cu
Kurzschlussstrom: ≤ 25 kA
Prüfstrom: 25 kA / 100 ms
Normenbezug: Ril 997.0205A01
Kurzschlussstrom (AC 50 Hz / DC): 7,9 kA
Gewinde: M16
Durchmesser Anschlussplatte: 50 mm
Kabel: H07V-K
Querschnitt Kabel: 70 mm²
Durchmesser Kabel: 17 mm
Länge: 500 mm
DB Zeichnungs-Nr.: 3 Ebs 15.03.19 - 33

Fabrikat: DEHN
Typ: D BEB 6-FLEX / EBS 15-03-19
Art.-Nr.: 419061
oder gleichwertig.



Tekniske data

Werkstoff Platte NIRO
Werkstoff-Nr. 1.4301
Werkstoff Hülse St / Cu
Werkstoff Kabel Cu
Kurzschlussstrom ≤ 25 kA
Prüfstrom 25 kA / 100 ms
Normenbezug Ril 997.0205A01
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7,9 kA
Gewinde M16
Durchmesser Anschlussplatte 50 mm
Kabel H07V-K
Querschnitt Kabel 70 mm²
Durchmesser Kabel 17 mm
Länge 500 mm
DB Zeichnungs-Nr. 3 Ebs 15.03.19 - 33

Produkt 419061 blev tilføjet til notesblok.

Gå til notesblok

Produkt 419061 blev lagt I kurven.

Gå til webshoppen

artikelnr. 419070 D BEB 7 / EBS 15-03-19

GTIN 4013364439542, CCT (EU): 85369010, Bruttovægt: 704.50 g, VPE: 1.00 Stk.

billeder

Yderligere information

Kupfer-Kabel-Erdungsbrücke D BEB 7 / EBS 15-03-19
zum Erden der Bewehrung von Betonteilen
mit Freigabe der DB Netz AG
Werkstoff Platte: NIRO
Werkstoff-Nr.: 1.4301
Werkstoff Hülse: St / Cu
Werkstoff Kabel: Cu
Kurzschlussstrom: > 25 kA
Prüfstrom: 40 kA / 100 ms
Normenbezug: Ril 997.0205A01
Kurzschlussstrom (AC 50 Hz / DC): 12,6 kA
Gewinde: M16
Durchmesser Anschlussplatte: 50 mm
Kabel: NYY-O
Querschnitt Kabel: 95 mm²
Durchmesser Kabel: 19 mm
Länge: 500 mm
DB Zeichnungs-Nr.: 3 Ebs 15.03.19 - 33

Fabrikat: DEHN
Typ: D BEB 7 / EBS 15-03-19
Art.-Nr.: 419070
oder gleichwertig.



Tekniske data

Werkstoff Platte NIRO
Werkstoff-Nr. 1.4301
Werkstoff Hülse St / Cu
Werkstoff Kabel Cu
Kurzschlussstrom > 25 kA
Prüfstrom 40 kA / 100 ms
Normenbezug Ril 997.0205A01
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Gewinde M16
Durchmesser Anschlussplatte 50 mm
Kabel NYY-O
Querschnitt Kabel 95 mm²
Durchmesser Kabel 19 mm
Länge 500 mm
DB Zeichnungs-Nr. 3 Ebs 15.03.19 - 33

Produkt 419070 blev tilføjet til notesblok.

Gå til notesblok

Produkt 419070 blev lagt I kurven.

Gå til webshoppen

artikelnr. 419071 D BEB 7-FLEX / EBS 15-03-19

GTIN 4013364439559, CCT (EU): 85369010, Bruttovægt: 640.00 g, VPE: 1.00 Stk.

billeder

Yderligere information

Kupfer-Kabel-Erdungsbrücke D BEB 7-FLEX / EBS 15-03-19
zum Erden der Bewehrung von Betonteilen
mit Freigabe der DB Netz AG
Werkstoff Platte: NIRO
Werkstoff-Nr.: 1.4301
Werkstoff Hülse: St / Cu
Werkstoff Kabel: Cu
Kurzschlussstrom: > 25 kA
Prüfstrom: 40 kA / 100 ms
Normenbezug: Ril 997.0205A01
Kurzschlussstrom (AC 50 Hz / DC): 12,6 kA
Gewinde: M16
Durchmesser Anschlussplatte: 50 mm
Kabel: H07V-K
Querschnitt Kabel: 95 mm²
Durchmesser Kabel: 19 mm
Länge: 500 mm
DB Zeichnungs-Nr.: 3 Ebs 15.03.19 - 33

Fabrikat: DEHN
Typ: D BEB 7-FLEX / EBS 15-03-19
Art.-Nr.: 419071
oder gleichwertig.



Tekniske data

Werkstoff Platte NIRO
Werkstoff-Nr. 1.4301
Werkstoff Hülse St / Cu
Werkstoff Kabel Cu
Kurzschlussstrom > 25 kA
Prüfstrom 40 kA / 100 ms
Normenbezug Ril 997.0205A01
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Gewinde M16
Durchmesser Anschlussplatte 50 mm
Kabel H07V-K
Querschnitt Kabel 95 mm²
Durchmesser Kabel 19 mm
Länge 500 mm
DB Zeichnungs-Nr. 3 Ebs 15.03.19 - 33

Produkt 419071 blev tilføjet til notesblok.

Gå til notesblok

Produkt 419071 blev lagt I kurven.

Gå til webshoppen

Kupfer-Kabel-Erdungsbrücken D BEB 9 / 10

Die Erdungsbrücken sind zur Erdung, Rückstromführung sowie dem Potentialausgleich im Nutzungsbereich von Bahnstrecken vorgesehen. Diese Variante stellt eine nicht sichtbare Verbindung innerhalb des Betons dar, indem die auf das Kupferkabel aufgepressten verkupferten Stahllaschen an die erdende Bewehrung angeschweißt werden. Die Flexibilität des Kabels erleichtert dem Anwender den Einbau in die Bewehrung. Die speziellen FLEX-Varianten sind bei platzkritischen Einbausituationen besonders geeignet – hier kommen extra-flexible, feindrähtige Kupferkabel zum Einsatz. Diese Erdungsbrücken besitzen zudem eine technische Freigabe der DB Netz AG und können dort somit planungssicher verwendet werden.
Sonderlängen erhalten Sie auf Anfrage: bis 500 mm Gesamtlänge in Schritten von 50 mm und ab 500 mm Gesamtlänge in Schritten von 100 mm.

5 produkter

artikelnr. 419090 D BEB 9 / EBS 15-03-19

GTIN 4013364439573, CCT (EU): 85369010, Bruttovægt: 640.00 g, VPE: 1.00 Stk.

billeder

Yderligere information

Kupfer-Kabel-Erdungsbrücke D BEB 9 / EBS 15-03-19
zum Erden der Bewehrung von Betonteilen
mit Freigabe der DB Netz AG
Werkstoff Lasche: St / Cu
Werkstoff Kabel: Cu
Kurzschlussstrom: ≤ 25 kA
Prüfstrom: 25 kA / 100 ms
Normenbezug: Ril 997.0205A01
Kurzschlussstrom (AC 50 Hz / DC): 7,9 kA
Kabel: NYY-O
Querschnitt Kabel: 70 mm²
Durchmesser Kabel: 17 mm
Abmessung Lasche: 80 x 30 mm
Länge: 500 mm
DB Zeichnungs-Nr.: 3 Ebs 15.03.19 - 33

Fabrikat: DEHN
Typ: D BEB 9 / EBS 15-03-19
Art.-Nr.: 419090
oder gleichwertig.



Tekniske data

Werkstoff Lasche St / Cu
Werkstoff Kabel Cu
Kurzschlussstrom ≤ 25 kA
Prüfstrom 25 kA / 100 ms
Normenbezug Ril 997.0205A01
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7,9 kA
Kabel NYY-O
Querschnitt Kabel 70 mm²
Durchmesser Kabel 17 mm
Abmessung Lasche 80 x 30 mm
Länge 500 mm
DB Zeichnungs-Nr. 3 Ebs 15.03.19 - 33

Produkt 419090 blev tilføjet til notesblok.

Gå til notesblok

Produkt 419090 blev lagt I kurven.

Gå til webshoppen

artikelnr. 419091 D BEB 9-FLEX / EBS 15-03-19

GTIN 4013364439580, CCT (EU): 85369010, Bruttovægt: 570.00 g, VPE: 1.00 Stk.

billeder

Yderligere information

Kupfer-Kabel-Erdungsbrücke D BEB 9-FLEX / EBS 15-03-19
zum Erden der Bewehrung von Betonteilen
mit Freigabe der DB Netz AG
Werkstoff Lasche: St / Cu
Werkstoff Kabel: Cu
Kurzschlussstrom: ≤ 25 kA
Prüfstrom: 25 kA / 100 ms
Normenbezug: Ril 997.0205A01
Kurzschlussstrom (AC 50 Hz / DC): 7,9 kA
Kabel: H07V-K
Querschnitt Kabel: 70 mm²
Durchmesser Kabel: 17 mm
Abmessung Lasche: 80 x 30 mm
Länge: 500 mm
DB Zeichnungs-Nr.: 3 Ebs 15.03.19 - 33

Fabrikat: DEHN
Typ: D BEB 9-FLEX / EBS 15-03-19
Art.-Nr.: 419091
oder gleichwertig.



Tekniske data

Werkstoff Lasche St / Cu
Werkstoff Kabel Cu
Kurzschlussstrom ≤ 25 kA
Prüfstrom 25 kA / 100 ms
Normenbezug Ril 997.0205A01
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7,9 kA
Kabel H07V-K
Querschnitt Kabel 70 mm²
Durchmesser Kabel 17 mm
Abmessung Lasche 80 x 30 mm
Länge 500 mm
DB Zeichnungs-Nr. 3 Ebs 15.03.19 - 33

Produkt 419091 blev tilføjet til notesblok.

Gå til notesblok

Produkt 419091 blev lagt I kurven.

Gå til webshoppen

artikelnr. 419100 D BEB 10 / EBS 15-03-19

GTIN 4013364439597, CCT (EU): 85369010, Bruttovægt: 722.50 g, VPE: 1.00 Stk.

billeder

Yderligere information

Kupfer-Kabel-Erdungsbrücke D BEB 10 / EBS 15-03-19
zum Erden der Bewehrung von Betonteilen
mit Freigabe der DB Netz AG
Werkstoff Lasche: St / Cu
Werkstoff Kabel: Cu
Kurzschlussstrom: > 25 kA
Prüfstrom: 40 kA / 100 ms
Normenbezug: Ril 997.0205A01
Kurzschlussstrom (AC 50 Hz / DC): 12,6 kA
Kabel: NYY-O
Querschnitt Kabel: 95 mm²
Durchmesser Kabel: 19 mm
Abmessung Lasche: 80 x 30 mm
Länge: 500 mm
DB Zeichnungs-Nr.: 3 Ebs 15.03.19 - 33

Fabrikat: DEHN
Typ: D BEB 10 / EBS 15-03-19
Art.-Nr.: 419100
oder gleichwertig.



Tekniske data

Werkstoff Lasche St / Cu
Werkstoff Kabel Cu
Kurzschlussstrom > 25 kA
Prüfstrom 40 kA / 100 ms
Normenbezug Ril 997.0205A01
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Kabel NYY-O
Querschnitt Kabel 95 mm²
Durchmesser Kabel 19 mm
Abmessung Lasche 80 x 30 mm
Länge 500 mm
DB Zeichnungs-Nr. 3 Ebs 15.03.19 - 33

Produkt 419100 blev tilføjet til notesblok.

Gå til notesblok

Produkt 419100 blev lagt I kurven.

Gå til webshoppen

artikelnr. 419101 D BEB 10-FLEX / EBS 15-03-19

GTIN 4013364439603, CCT (EU): 85369010, Bruttovægt: 667.00 g, VPE: 1.00 Stk.

billeder

Yderligere information

Kupfer-Kabel-Erdungsbrücke D BEB 10-FLEX / EBS 15-03-19
zum Erden der Bewehrung von Betonteilen
mit Freigabe der DB Netz AG
Werkstoff Lasche: St / Cu
Werkstoff Kabel: Cu
Kurzschlussstrom: > 25 kA
Prüfstrom: 40 kA / 100 ms
Normenbezug: Ril 997.0205A01
Kurzschlussstrom (AC 50 Hz / DC): 12,6 kA
Kabel: H07V-K
Querschnitt Kabel: 95 mm²
Durchmesser Kabel: 19 mm
Abmessung Lasche: 80 x 30 mm
Länge: 500 mm
DB Zeichnungs-Nr.: 3 Ebs 15.03.19 - 33

Fabrikat: DEHN
Typ: D BEB 10-FLEX / EBS 15-03-19
Art.-Nr.: 419101
oder gleichwertig.



Tekniske data

Werkstoff Lasche St / Cu
Werkstoff Kabel Cu
Kurzschlussstrom > 25 kA
Prüfstrom 40 kA / 100 ms
Normenbezug Ril 997.0205A01
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Kabel H07V-K
Querschnitt Kabel 95 mm²
Durchmesser Kabel 19 mm
Abmessung Lasche 80 x 30 mm
Länge 500 mm
DB Zeichnungs-Nr. 3 Ebs 15.03.19 - 33

Produkt 419101 blev tilføjet til notesblok.

Gå til notesblok

Produkt 419101 blev lagt I kurven.

Gå til webshoppen

artikelnr. 419505 D BEB 10 - L800 / EBS 15-03-19

GTIN 4013364458437, CCT (EU): 85369010, Bruttovægt: 1.12 kg, VPE: 1.00 Stk.

billeder

Yderligere information

Kupfer-Kabel-Erdungsbrücke D BEB 10 / EBS 15-03-19
zum Erden der Bewehrung von Betonteilen
mit Freigabe der DB Netz AG
Werkstoff Lasche: St / Cu
Werkstoff Kabel: Cu
Kurzschlussstrom: > 25 kA
Prüfstrom: 40 kA / 100 ms
Normenbezug: Ril 997.0205A01
Kurzschlussstrom (AC 50 Hz / DC): 12,6 kA
Kabel: NYY-O
Querschnitt Kabel: 95 mm²
Durchmesser Kabel: 19 mm
Abmessung Lasche: 80 x 30 mm
Länge: 800 mm
DB Zeichnungs-Nr.: 3 Ebs 15.03.19 - 33

Fabrikat: DEHN
Typ: D BEB 10 - L800 / EBS 15-03-19
Art.-Nr.: 419505
oder gleichwertig.



Tekniske data

Werkstoff Lasche St / Cu
Werkstoff Kabel Cu
Kurzschlussstrom > 25 kA
Prüfstrom 40 kA / 100 ms
Normenbezug Ril 997.0205A01
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Kabel NYY-O
Querschnitt Kabel 95 mm²
Durchmesser Kabel 19 mm
Abmessung Lasche 80 x 30 mm
Länge 800 mm
DB Zeichnungs-Nr. 3 Ebs 15.03.19 - 33

Produkt 419505 blev tilføjet til notesblok.

Gå til notesblok

Produkt 419505 blev lagt I kurven.

Gå til webshoppen

Erdungsverbinder für Großrohrerdung D BEB 11

Die Erdungsbrücken sind zur Erdung, Rückstromführung sowie dem Potentialausgleich im Nutzungsbereich von Bahnstrecken vorgesehen. Die Variante für Großrohrerdung ist zur Verwendung bei Pfahl- und Großrohrfundamenten vorgesehen. Das Produkt besteht aus einem Kupferkabel mit aufgepresster Hülse und NIRO Anschlussplatte mit integrierten Bohrungen zur Schalungsbefestigung an einem Ende, sowie einem Kabelschuh am gegenüberliegenden Ende. Der Kabelschuh dient dazu eine kurzschlussstromfeste Verbindung zum Pfahl- oder Großrohrfundament herzustellen. Die Flexibilität des Kabels erleichtert dem Anwender den Einbau in die Bewehrung. Diese Erdungsbrücke besitzt zudem eine technische Freigabe der DB Netz AG und kann dort somit planungssicher verwendet werden.
Sonderlängen erhalten Sie auf Anfrage: bis 500 mm Gesamtlänge in Schritten von 50 mm und ab 500 mm Gesamtlänge in Schritten von 100 mm.

2 produkter

artikelnr. 419110 D BEB 11 / EBS 15-03-27

GTIN 4013364439665, CCT (EU): 85369010, Bruttovægt: 640.00 g, VPE: 1.00 Stk.

billeder

Yderligere information

Erdungsbrücke für Großrohrerdung D BEB 11 / EBS 15-03-27
zum Erden der Bewehrung von Betonteilen
mit Freigabe der DB Netz AG
Werkstoff Platte: NIRO
Werkstoff-Nr.: 1.4301
Werkstoff Hülse: St / Cu
Werkstoff Kabelschuh: Cu/gal Sn
Werkstoff Kabel: Cu
Kurzschlussstrom: ≤ 25 kA
Prüfstrom: 25 kA / 100 ms
Normenbezug: Ril 997.0205A01
Kurzschlussstrom (AC 50 Hz / DC): 7,9 kA
Gewinde: M16
Durchmesser Anschlussplatte: 50 mm
Kabel: NYY-O
Querschnitt Kabel: 70 mm²
Durchmesser Kabel: 17 mm
Bohrung Kabelschuh: 13 mm
Länge: 500 mm
DB Zeichnungs-Nr.: 4 Ebs 15.03.27 - 2

Fabrikat: DEHN
Typ: D BEB 11 / EBS 15-03-27
Art.-Nr.: 419110
oder gleichwertig.



Tekniske data

Werkstoff Platte NIRO
Werkstoff-Nr. 1.4301
Werkstoff Hülse St / Cu
Werkstoff Kabelschuh Cu /gal Sn
Werkstoff Kabel Cu
Kurzschlussstrom ≤ 25 kA
Prüfstrom 25 kA / 100 ms
Normenbezug Ril 997.0205A01
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7,9 kA
Gewinde M16
Durchmesser Anschlussplatte 50 mm
Kabel NYY-O
Querschnitt Kabel 70 mm²
Durchmesser Kabel 17 mm
Bohrung Kabelschuh 13 mm
Länge 500 mm
DB Zeichnungs-Nr. 4 Ebs 15.03.27 - 2

Produkt 419110 blev tilføjet til notesblok.

Gå til notesblok

Produkt 419110 blev lagt I kurven.

Gå til webshoppen

artikelnr. 419506 D BEB 11 - L1000 / EBS 15-03-27

GTIN 4013364458444, CCT (EU): 85369010, Bruttovægt: 1.10 kg, VPE: 1.00 Stk.

billeder

Yderligere information

Erdungsbrücke für Großrohrerdung D BEB 11 / EBS 15-03-27
zum Erden der Bewehrung von Betonteilen
mit Freigabe der DB Netz AG
Werkstoff Platte: NIRO
Werkstoff-Nr.: 1.4301
Werkstoff Hülse: St / Cu
Werkstoff Kabelschuh: Cu/gal Sn
Werkstoff Kabel: Cu
Kurzschlussstrom: ≤ 25 kA
Prüfstrom: 25 kA / 100 ms
Normenbezug: Ril 997.0205A01
Kurzschlussstrom (AC 50 Hz / DC): 7,9 kA
Gewinde: M16
Durchmesser Anschlussplatte: 50 mm
Kabel: NYY-O
Querschnitt Kabel: 70 mm²
Durchmesser Kabel: 17 mm
Bohrung Kabelschuh: 13 mm
Länge: 1000 mm
DB Zeichnungs-Nr.: 4 Ebs 15.03.27 - 2

Fabrikat: DEHN
Typ: D BEB 11 - L1000 / EBS 15-03-27
Art.-Nr.: 419506
oder gleichwertig.



Tekniske data

Werkstoff Platte NIRO
Werkstoff-Nr. 1.4301
Werkstoff Hülse St / Cu
Werkstoff Kabelschuh Cu /gal Sn
Werkstoff Kabel Cu
Kurzschlussstrom ≤ 25 kA
Prüfstrom 25 kA / 100 ms
Normenbezug Ril 997.0205A01
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7,9 kA
Gewinde M16
Durchmesser Anschlussplatte 50 mm
Kabel NYY-O
Querschnitt Kabel 70 mm²
Durchmesser Kabel 17 mm
Bohrung Kabelschuh 13 mm
Länge 1000 mm
DB Zeichnungs-Nr. 4 Ebs 15.03.27 - 2

Produkt 419506 blev tilføjet til notesblok.

Gå til notesblok

Produkt 419506 blev lagt I kurven.

Gå til webshoppen

Erdungsverbinder für Großrohrerdung D BEB 40

Die Erdungsverbinder sind zur Erdung, Rückstromführung sowie dem Potentialausgleich im Nutzungsbereich von Bahnstrecken vorgesehen. Die Variante für Großrohrerdung ist zur Verwendung bei Pfahl- und Großrohrfundamenten konzipiert. Das Produkt besteht aus einem Stahlseil mit einer verkupferten Stahllasche an einem Ende, sowie einem Kabelschuh am gegenüberliegenden Ende. Ein Schrumpfschlauch auf Seite der Anschweißlasche verhindert das Eindringen von Wasser ins Stahlseil. Das Stahlseil stellt somit eine präventive Diebstahlschutzmaßnahme dar. Dieser Erdungsverbinder besitzt zudem eine technische Freigabe der DB Netz AG und kann dort somit planungssicher verwendet werden.
Sonderlängen erhalten Sie auf Anfrage: bis 500 mm Gesamtlänge in Schritten von 50 mm und ab 500 mm Gesamtlänge in Schritten von 100 mm.

1 produkt

artikelnr. 419400 D BEB 40 / EBS 15-03-25

GTIN 4013364439672, CCT (EU): 85359000, Bruttovægt: 700.00 g, VPE: 1.00 Stk.

billeder

Yderligere information

Erdungsbrücke für Großrohrerdung D BEB 40 / EBS 15-03-25
zum Erden der Bewehrung von Betonteilen
mit Freigabe der DB Netz AG
Werkstoff Lasche: St / Cu
Werkstoff Kabelschuh: Cu/gal Sn
Werkstoff Seil: St
Kurzschlussstrom: ≤ 25 kA
Prüfstrom: 25 kA / 100 ms
Normenbezug: Ril 997.0205A01
Kurzschlussstrom (AC 50 Hz / DC): 7,9 kA
Querschnitt Seil: 95 mm²
Durchmesser Kabel: 17 mm
Abmessung Lasche: 80 x 30 mm
Bohrung Kabelschuh: 17 mm
Länge: 500 mm
DB Zeichnungs-Nr.: 4 Ebs 15.03.25 - 4

Fabrikat: DEHN
Typ: D BEB 40 / EBS 15-03-25
Art.-Nr.: 419400
oder gleichwertig.



Tekniske data

Werkstoff Lasche St / Cu
Werkstoff Kabelschuh Cu /gal Sn
Werkstoff Seil St
Kurzschlussstrom ≤ 25 kA
Prüfstrom 25 kA / 100 ms
Normenbezug Ril 997.0205A01
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7,9 kA
Querschnitt Seil 95 mm²
Durchmesser Kabel 17 mm
Abmessung Lasche 80 x 30 mm
Bohrung Kabelschuh 17 mm
Länge 500 mm
DB Zeichnungs-Nr. 4 Ebs 15.03.25 - 4

Produkt 419400 blev tilføjet til notesblok.

Gå til notesblok

Produkt 419400 blev lagt I kurven.

Gå til webshoppen

Stahlseil-Erdungsverbinder D BEB 26

Die Erdungsverbinder sind zur Erdung, Rückstromführung sowie dem Potentialausgleich im Nutzungsbereich von Bahnstrecken vorgesehen. Die halogenfreie (Ummantelung) Variante D BEB 26 - zum äußeren Verbinden von Erdungspunkten oder anderen zu erdenden Teilen, besitzt ein Stahlseil als Erdungsleiter und stellt somit eine präventive Diebstahlschutzmaßnahme dar. Dieser Erdungsverbinder besitzt zudem eine technische Freigabe der DB Netz AG und kann dort somit planungssicher verwendet werden.
Sonderlängen erhalten Sie auf Anfrage: bis 500 mm Gesamtlänge in Schritten von 50 mm und ab 500 mm Gesamtlänge in Schritten von 100 mm.

1 produkt

artikelnr. 419260 D BEB 26 / EBS 15-03-17

GTIN 4013364439610, CCT (EU): 85359000, Bruttovægt: 630.00 g, VPE: 1.00 Stk.

billeder

Yderligere information

Stahlseil-Erdungsverbinder D BEB 26 / EBS 15-03-17
zum Erden der Bewehrung von Betonteilen
mit Freigabe der DB Netz AG
Werkstoff Kabelschuh: Cu/gal Sn
Werkstoff Seil: St
Kurzschlussstrom: ≤ 25 kA
Prüfstrom: 25 kA / 100 ms
Normenbezug: Ril 997.0205A01
Kurzschlussstrom (AC 50 Hz / DC): 7,9 kA
Seil: 1-12-12 B 350 sZ PE
Querschnitt Seil: ≥ 95 mm²
Ausführung: halogenfrei
Durchmesser Kabel: 17 mm
Bohrung Kabelschuh: 17 mm
Länge: 500 mm
DB Zeichnungs-Nr.: 3 Ebs 15.03.17 - 11

Fabrikat: DEHN
Typ: D BEB 26 / EBS 15-03-17
Art.-Nr.: 419260
oder gleichwertig.



Tekniske data

Werkstoff Kabelschuh Cu /gal Sn
Werkstoff Seil St
Kurzschlussstrom ≤ 25 kA
Prüfstrom 25 kA / 100 ms
Normenbezug Ril 997.0205A01
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7,9 kA
Seil 1-12-12 B 350 sZ PE
Querschnitt Seil ≥ 95 mm²
Ausführung halogenfrei
Durchmesser Kabel 17 mm
Bohrung Kabelschuh 17 mm
Länge 500 mm
DB Zeichnungs-Nr. 3 Ebs 15.03.17 - 11

Produkt 419260 blev tilføjet til notesblok.

Gå til notesblok

Produkt 419260 blev lagt I kurven.

Gå til webshoppen

CuStAl-Kabel-Erdungsverbinder D BEB 29

Die Erdungsverbinder sind zur Erdung, Rückstromführung sowie dem Potentialausgleich im Nutzungsbereich von Bahnstrecken vorgesehen. Die halogenfreie Variante D BEB 29 bzw. halogenfreie und flammwidrige Variante D BEB 29-NF - zum äußeren Verbinden von Erdungspunkten und anderen Anschlusselementen wird mit einer Kabelschuhversion für M16-Anschlüsse ausgeführt. Diese Erdungsverbinder bestehen aus einem Kupfer-Stahl-Aluminium-Kabel und stellen somit eine präventive Diebstahlschutzmaßnahme dar. Diese Erdungsverbinder besitzen zudem eine technische Freigabe der DB Netz AG und können dort somit planungssicher verwendet werden. Bei der halogenfreie und flammwidrige Ausführung ist der Einsatz in Tunneln gemäß EU-Verordnung möglich.
Sonderlängen erhalten Sie auf Anfrage: bis 500 mm Gesamtlänge in Schritten von 50 mm und ab 500 mm Gesamtlänge in Schritten von 100 mm.

6 produkter

artikelnr. 419290 D BEB 29 / EBS 15-03-17

GTIN 4013364439627, CCT (EU): 85359000, Bruttovægt: 390.00 g, VPE: 1.00 Stk.

billeder

Yderligere information

Kupfer-Stahl-Aluminium-Kabel-Erdungsverbinder
D BEB 29 / EBS 15-03-17
zum Erden der Bewehrung von Betonteilen
mit Freigabe der DB Netz AG
Werkstoff Kabelschuh: Cu/gal Sn
Werkstoff Kabel: CuStAl
Kurzschlussstrom: > 25 kA
Prüfstrom: 40 kA / 100 ms
Normenbezug: Ril 997.0205A01
Kurzschlussstrom (AC 50 Hz / DC): 12,6 kA
Kabel: (N)2X RF CuStAl
Querschnitt Kabel: ≥ 70 mm²
Ausführung: halogenfrei
Durchmesser Kabel: 17 mm
Bohrung Kabelschuh: 17 mm
Länge: 500 mm
DB Zeichnungs-Nr.: 4 Ebs 15.03.17 - 6 (Bayka)

Fabrikat: DEHN
Typ: D BEB 29 / EBS 15-03-17
Art.-Nr.: 419290
oder gleichwertig.



Tekniske data

Werkstoff Kabelschuh Cu /gal Sn
Werkstoff Kabel Cu St Al
Kurzschlussstrom > 25 kA
Prüfstrom 40 kA / 100 ms
Normenbezug Ril 997.0205A01
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Kabel (N)2X RF Cu St Al
Querschnitt Kabel ≥ 70 mm²
Ausführung halogenfrei
Durchmesser Kabel 17 mm
Bohrung Kabelschuh 17 mm
Länge 500 mm
DB Zeichnungs-Nr. 4 Ebs 15.03.17 - 6 (Bayka)

Produkt 419290 blev tilføjet til notesblok.

Gå til notesblok

Produkt 419290 blev lagt I kurven.

Gå til webshoppen

artikelnr. 419291 D BEB 29-NF / EBS 15-03-17

GTIN 4013364439634, CCT (EU): 85359000, Bruttovægt: 410.00 g, VPE: 1.00 Stk.

billeder

Yderligere information

Kupfer-Stahl-Aluminium-Kabel-Erdungsverbinder
D BEB 29-NF / EBS 15-03-17
zum Erden der Bewehrung von Betonteilen
mit Freigabe der DB Netz AG
Werkstoff Kabelschuh: Cu/gal Sn
Werkstoff Kabel: CuStAl
Kurzschlussstrom: > 25 kA
Prüfstrom: 40 kA / 100 ms
Normenbezug: Ril 997.0205A01
Kurzschlussstrom (AC 50 Hz / DC): 12,6 kA
Kabel: B2ca RF CuStAl
Querschnitt Kabel: ≥ 70 mm²
Ausführung: halogenfrei und flammenwidrig
Durchmesser Kabel: 17 mm
Bohrung Kabelschuh: 17 mm
Länge: 500 mm
DB Zeichnungs-Nr.: 4 Ebs 15.03.17 - 6 (Bayka)

Fabrikat: DEHN
Typ: D BEB 29-NF / EBS 15-03-17
Art.-Nr.: 419291
oder gleichwertig.



Tekniske data

Werkstoff Kabelschuh Cu /gal Sn
Werkstoff Kabel Cu St Al
Kurzschlussstrom > 25 kA
Prüfstrom 40 kA / 100 ms
Normenbezug Ril 997.0205A01
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Kabel B2ca RF Cu St Al
Querschnitt Kabel ≥ 70 mm²
Ausführung halogenfrei und flammenwidrig
Durchmesser Kabel 17 mm
Bohrung Kabelschuh 17 mm
Länge 500 mm
DB Zeichnungs-Nr. 4 Ebs 15.03.17 - 6 (Bayka)

Produkt 419291 blev tilføjet til notesblok.

Gå til notesblok

Produkt 419291 blev lagt I kurven.

Gå til webshoppen

artikelnr. 419511 D BEB 29 M12 M16 / EBS 15-03-17

GTIN 4013364480513, CCT (EU): 85359000, Bruttovægt: 410.00 g, VPE: 1.00 Stk.

billeder

Yderligere information

Kupfer-Stahl-Aluminium-Kabel-Erdungsverbinder
D BEB 29 M12 M16 / EBS 15-03-17
zum Erden an Bauteilen (M16) bzw. Schiene (M12)
mit Freigabe der DB Netz AG
Werkstoff Kabelschuh: Cu/gal Sn
Werkstoff Kabel: CuStAl
Kurzschlussstrom: > 25 kA
Prüfstrom: 40 kA / 100 ms
Normenbezug: Ril 997.0205A01
Kurzschlussstrom (AC 50 Hz / DC): 12,6 kA
Kabel: (N)2X RF CuStAl
Querschnitt Kabel: ≥ 70 mm²
Ausführung: halogenfrei
Durchmesser Kabel: 17 mm
Bohrung Kabelschuh: 13 mm für M12 und 17 mm für M16
Länge: 500 mm
DB Zeichnungs-Nr.: 4 Ebs 15.03.17 - 6 (Bayka)

Fabrikat: DEHN
Typ: D BEB 29 M12 M16 / EBS 15-03-17
Art.-Nr.: 419511
oder gleichwertig.



Tekniske data

Werkstoff Kabelschuh Cu /gal Sn
Werkstoff Kabel Cu St Al
Kurzschlussstrom > 25 kA
Prüfstrom 40 kA / 100 ms
Normenbezug Ril 997.0205A01
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Kabel (N)2X RF Cu St Al
Querschnitt Kabel ≥ 70 mm²
Ausführung halogenfrei
Durchmesser Kabel 17 mm
Bohrung Kabelschuh 13 mm für M12 und 17 mm für M16
Länge 500 mm
DB Zeichnungs-Nr. 4 Ebs 15.03.17 - 6 (Bayka)

Produkt 419511 blev tilføjet til notesblok.

Gå til notesblok

Produkt 419511 blev lagt I kurven.

Gå til webshoppen

artikelnr. 419512 D BEB 29-NF M12 M16 / EBS 15-03-17

GTIN 4013364480520, CCT (EU): 85359000, Bruttovægt: 410.00 g, VPE: 1.00 Stk.

billeder

Yderligere information

Kupfer-Stahl-Aluminium-Kabel-Erdungsverbinder
D BEB 29-NF / EBS 15-03-17
zum Erden der Bewehrung von Betonteilen
mit Freigabe der DB Netz AG
Werkstoff Kabelschuh: Cu/gal Sn
Werkstoff Kabel: CuStAl
Kurzschlussstrom: > 25 kA
Prüfstrom: 40 kA / 100 ms
Normenbezug: Ril 997.0205A01
Kurzschlussstrom (AC 50 Hz / DC): 12,6 kA
Kabel: B2ca RF CuStAl
Querschnitt Kabel: ≥ 70 mm²
Ausführung: halogenfrei und flammenwidrig
Durchmesser Kabel: 17 mm
Bohrung Kabelschuh: 13 mm für M12 und 17 mm für M16
Länge: 500 mm
DB Zeichnungs-Nr.: 4 Ebs 15.03.17 - 6 (Bayka)

Fabrikat: DEHN
Typ: D BEB 29-NF M12 M16 / EBS 15-03-17
Art.-Nr.: 419512
oder gleichwertig.



Tekniske data

Werkstoff Kabelschuh Cu /gal Sn
Werkstoff Kabel Cu St Al
Kurzschlussstrom > 25 kA
Prüfstrom 40 kA / 100 ms
Normenbezug Ril 997.0205A01
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Kabel B2ca RF Cu St Al
Querschnitt Kabel ≥ 70 mm²
Ausführung halogenfrei und flammenwidrig
Durchmesser Kabel 17 mm
Bohrung Kabelschuh 13 mm für M12 und 17 mm für M16
Länge 500 mm
DB Zeichnungs-Nr. 4 Ebs 15.03.17 - 6 (Bayka)

Produkt 419512 blev tilføjet til notesblok.

Gå til notesblok

Produkt 419512 blev lagt I kurven.

Gå til webshoppen

artikelnr. 419513 D BEB 29 R / EBS 15-03-17

GTIN 4013364480506, CCT (EU): 85359000, Bruttovægt: 410.00 g, VPE: 1.00 Stk.

billeder

Yderligere information

Kupfer-Stahl-Aluminium-Kabel-Erdungsverbinder
In rechtsgedrehter Ausführung
D BEB 29 R / EBS 15-03-17
zum Erden der Bewehrung von Betonteilen
mit Freigabe der DB Netz AG
Werkstoff Kabelschuh: Cu/gal Sn
Werkstoff Kabel: CuStAl
Kurzschlussstrom: > 25 kA
Prüfstrom: 40 kA / 100 ms
Normenbezug: Ril 997.0205A01
Kurzschlussstrom (AC 50 Hz / DC): 12,6 kA
Kabel: (N)2X RF CuStAl
Querschnitt Kabel: ≥ 70 mm²
Ausführung: halogenfrei
Durchmesser Kabel: 17 mm
Bohrung Kabelschuh: 17 mm
Ausführung Kabelschuh: 90° rechts gedreht
Länge: 500 mm
DB Zeichnungs-Nr.: 4 Ebs 15.03.17 - 6 (Bayka)

Fabrikat: DEHN
Typ: D BEB 29 R / EBS 15-03-17
Art.-Nr.: 419513
oder gleichwertig.



Tekniske data

Werkstoff Kabelschuh Cu /gal Sn
Werkstoff Kabel Cu St Al
Kurzschlussstrom > 25 kA
Prüfstrom 40 kA / 100 ms
Normenbezug Ril 997.0205A01
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Kabel (N)2X RF Cu St Al
Querschnitt Kabel ≥ 70 mm²
Ausführung halogenfrei
Durchmesser Kabel 17 mm
Bohrung Kabelschuh 17 mm
Ausführung Kabelschuh 90° rechts gedreht
Länge 500 mm
DB Zeichnungs-Nr. 4 Ebs 15.03.17 - 6 (Bayka)

Produkt 419513 blev tilføjet til notesblok.

Gå til notesblok

Produkt 419513 blev lagt I kurven.

Gå til webshoppen

artikelnr. 419514 D BEB 29 L / EBS 15-03-17

GTIN 4013364480537, CCT (EU): 85359000, Bruttovægt: 410.00 g, VPE: 1.00 Stk.

billeder

Yderligere information

Kupfer-Stahl-Aluminium-Kabel-Erdungsverbinder
In linksgedrehter Ausführung
D BEB 29 R / EBS 15-03-17
zum Erden der Bewehrung von Betonteilen
mit Freigabe der DB Netz AG
Werkstoff Kabelschuh: Cu/gal Sn
Werkstoff Kabel: CuStAl
Kurzschlussstrom: > 25 kA
Prüfstrom: 40 kA / 100 ms
Normenbezug: Ril 997.0205A01
Kurzschlussstrom (AC 50 Hz / DC): 12,6 kA
Kabel: (N)2X RF CuStAl
Querschnitt Kabel: ≥ 70 mm²
Ausführung: halogenfrei
Durchmesser Kabel: 17 mm
Bohrung Kabelschuh: 17 mm
Ausführung Kabelschuh: 90° links gedreht
Länge: 500 mm
DB Zeichnungs-Nr.: 4 Ebs 15.03.17 - 6 (Bayka)

Fabrikat: DEHN
Typ: D BEB 29 L / EBS 15-03-17
Art.-Nr.: 419514
oder gleichwertig.



Tekniske data

Werkstoff Kabelschuh Cu /gal Sn
Werkstoff Kabel Cu St Al
Kurzschlussstrom > 25 kA
Prüfstrom 40 kA / 100 ms
Normenbezug Ril 997.0205A01
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Kabel (N)2X RF Cu St Al
Querschnitt Kabel ≥ 70 mm²
Ausführung halogenfrei
Durchmesser Kabel 17 mm
Bohrung Kabelschuh 17 mm
Ausführung Kabelschuh 90° links gedreht
Länge 500 mm
DB Zeichnungs-Nr. 4 Ebs 15.03.17 - 6 (Bayka)

Produkt 419514 blev tilføjet til notesblok.

Gå til notesblok

Produkt 419514 blev lagt I kurven.

Gå til webshoppen

Klebepad

Das Klebepad wird verwendet, um die Bahnerdungsprodukte mittels einer Klebeverbindung an der Schalung zu befestigen. Das Klebepad lässt sich an der NIRO-Anschlussplatte des D BEB 0 aufkleben, um anschließed mit der Schalung selbst verbunden zu werden.

1 produkt

artikelnr. 419900 D KLP D50 BEB

GTIN 4013364439641, CCT (EU): 39191080, Bruttovægt: 2.00 g, VPE: 1.00 Stk.

billeder

Yderligere information

Klebepad D KLP D50 BEB
für Bahnerdungsprodukte D BEB 0-x
Durchmesser: 50 mm
Durchmesser: 50 mm

Fabrikat: DEHN
Typ: D KLP D50 BEB
Art.-Nr.: 419900
oder gleichwertig.



Tekniske data

Durchmesser 50 mm

Produkt 419900 blev tilføjet til notesblok.

Gå til notesblok

Produkt 419900 blev lagt I kurven.

Gå til webshoppen

Erdungsaufkleber

Der Erdungsaufkleber ist als Ersatzteil zur Kennzeichnung von Bahnerdungsprodukten im eingebauten Zustand vorgesehen. Dieser lässt sich einfach auf die NIRO-Anschlussplatte aufkleben. Eine solche Kennzeichnung kann für die Erdungsbrücken D BEB 1 bis 8 sowie für die Variante D BEB 11 für Großrohrerdungen vorgenommen werden, falls der werksseitig angebrachte Aufkleber nicht mehr vorhanden bzw. beschädigt ist.

1 produkt

artikelnr. 419901 D EAK D50 BEB

GTIN 4013364439658, CCT (EU): 39191080, Bruttovægt: 3.00 g, VPE: 1.00 Stk.

billeder

Yderligere information

Erdungsaufkleber D EAK D50 BEB
als Kennzeichnung für Bahnerdungsprodukte
Durchmesser: 50 mm
Durchmesser: 50 mm

Fabrikat: DEHN
Typ: D EAK D50 BEB
Art.-Nr.: 419901
oder gleichwertig.



Tekniske data

Durchmesser 50 mm

Produkt 419901 blev tilføjet til notesblok.

Gå til notesblok

Produkt 419901 blev lagt I kurven.

Gå til webshoppen

Sechskantschraube

1 produkt

artikelnr. 419902 D SKS M16X30 V4A

GTIN 4013364439689, CCT (EU): 85389099, Bruttovægt: 76.89 g, VPE: 1.00 Stk.

billeder

Yderligere information

Sechskantschraube D SKS M16X30 V2A
Werkstoff: NIRO A4-70
Gewinde: M16 x 30 mm
Werkstoff: NIRO (V4A)
Gewinde: M16 x 30 mm

Fabrikat: DEHN
Typ: D SKS M16X30 V4A
Art.-Nr.: 419902
oder gleichwertig.



Tekniske data

Werkstoff NIRO (V4A)
Gewinde M16 x 30 mm

Produkt 419902 blev tilføjet til notesblok.

Gå til notesblok

Produkt 419902 blev lagt I kurven.

Gå til webshoppen

Sechskantmutter

1 produkt

artikelnr. 419903 D SKM M16 V4A

GTIN 4013364439696, CCT (EU): 85389099, Bruttovægt: 33.76 g, VPE: 1.00 Stk.

billeder

Yderligere information

Sechskantmutter D SKM M16 V2A
Werkstoff: NIRO A4-70
Gewinde: M16
Werkstoff: NIRO (V4A)
Gewinde: M16

Fabrikat: DEHN
Typ: D SKM M16 V4A
Art.-Nr.: 419903
oder gleichwertig.



Tekniske data

Werkstoff NIRO (V4A)
Gewinde M16

Produkt 419903 blev tilføjet til notesblok.

Gå til notesblok

Produkt 419903 blev lagt I kurven.

Gå til webshoppen

Unterlegscheibe

1 produkt

artikelnr. 419904 D SCH A17 V4A

GTIN 4013364439702, CCT (EU): 85389099, Bruttovægt: 9.10 g, VPE: 1.00 Stk.

billeder

Yderligere information

Scheibe D SCH A17 V2A
Werkstoff: NIRO A4-70
Durchmesser Außen: 30 mm
Durchmesser Innen: 17 mm
Werkstoff: NIRO (V4A)
Durchmesser Außen: 30 mm
Durchmesser Innen: 17 mm

Fabrikat: DEHN
Typ: D SCH A17 V4A
Art.-Nr.: 419904
oder gleichwertig.



Tekniske data

Werkstoff NIRO (V4A)
Durchmesser Außen 30 mm
Durchmesser Innen 17 mm

Produkt 419904 blev tilføjet til notesblok.

Gå til notesblok

Produkt 419904 blev lagt I kurven.

Gå til webshoppen
back to top
