DEHNshield ZP

Kombi-Ableiter Typ 1 + Typ 2 + Typ 3 nach DIN EN 61643-11
Einfache, schnelle und komplett werkzeuglose Montage durch Click + Power-Anschlusstechnik für Sammelschienenkontaktierung und teilweise Push-in-Erdungsklemme
Leistungsstarke und endgeräteschonende RAC-Funkenstreckentechnologie
Perfekte Lösung für die Anforderungen der VDE-AR-N 4100 und VDE 0100-443/534
Platzsparende Bauform durch schmale Breite von z.T. nur 38 mm für kompakten Einsatz mit Einspeiseadapter oder integriertem Leitungsschutzschalter
Als SG- oder LSG-Variante mit integrierter überstromgeschützter 230 V Spannungsversorgung (L und N) jeweils für RfZ und APZ nach VDE-AR-N 4100
Schützt die gesamte elektrische Anlage bereits so nah wie möglich am Einspeisepunkt
Funktionsüberwachung aller Schutzpfade und mechanische Defektanzeige durch grün-rote Markierung im Sichtfenster
Ausschaltselektiv zu Sicherungen ab 35 A gG bis 25 kAeff Kurzschlussstrom
Erfüllt die Anforderungen an das Blitzstromableitvermögen nach DIN VDE 0100-534

DEHNshield ZP 2 TT 255

Kombi-Ableiter für TT- und TN-S-Systeme zum Einsatz im Hauptstromversorgungssystem (3+1-Schaltung) bei Wohngebäuden mit äußerem Blitzschutz (Blitzschutzklasse III/IV).

1 produkt

artikelnr. 909531 DSH ZP 2 TT 255

GTIN 4013364424807, CCT (EU): 85363090, Bruttovægt: 610.48 g, VPE: 1.00 Stk.

billeder

Yderligere information

CAD filer

Kombi-Ableiter DEHNshield DSH ZP 2 TT 255
4-poliger Kombi-Ableiter für 230/400 V
TT- und TN-S-Systeme
Zum Einsatz im Vorzählerbereich gemäß VDE-AR-N 4100
Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11
Leistungsfähige und endgeräteschonende
RAC-Funkenstreckentechnologie
Mit Click + Power-Anschlusstechnik:
Komplett werkzeuglos direkt auf
40 mm-Sammelschienensystem montierbar
Höchste Dauerspannung: 255 Vac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom gesamt (10/350): 50 kA
Folgestromlöschfähigkeit: 25 kAeff
Energetische Koordination nach DIN EN 62305-4 zu
Ableitern der Red/Line-Familie,
sowie direkt zum Endgerät
Platzsparende Baubreite von 38 mm für den
kompakten Einsatz mit Einspeiseadapter
Aufrastbarer Abdeck-Clip für flexible Größenanpassung
(max. 3 TE) unter Beachtung der DIN VDE 0603-1

Fabrikat: DEHN
Typ: DSH ZP 2 TT 255
Art.-Nr.: 909531
oder gleichwertig.

Certificater

Tekniske data

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Blitzstoßstrom (10/350 µs) [L-N] (I_imp )	12,5 kA
Blitzstoßstrom (10/350 µs) [N-PE] (I_imp )	50 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	VDE

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Blitzstoßstrom (10/350 µs) [L-N] (I_imp )	12,5 kA
Spezifische Energie [L-N] (W/R)	39,06 kJ/Ohm
Blitzstoßstrom (10/350 µs) [N-PE] (I_imp )	50 kA
Spezifische Energie [N-PE] (W/R)	625 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L-N]/[N-PE] (I_n )	20 / 80 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (PEN, 9)	16-25 mm²mehrdrähtig, feindrähtig
Montage auf	40-mm-Sammelschienensystem
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 30 (mit Abdeckung)
Zulassungen	VDE
Erweiterte technische Daten:	---------------------------------
Schutzpegel [L-PE] (U_P )	≤ 1,6 kV

Produkt 909531 blev tilføjet til notesblok.

Gå til notesblok

Produkt 909531 blev lagt I kurven.

Gå til webshoppen

DEHNshield ZP 2 SG TT 255

Kombi-Ableiter für TT- und TN-S-Systeme zum Einsatz im Hauptstromversorgungssystem (3+1-Schaltung) bei Wohngebäuden mit äußerem Blitzschutz (Blitzschutzklasse III/IV) inkl. überstromgeschützter 230 V Spannungsversorgung für RfZ / APZ nach VDE-AR-N 4100.

1 produkt

artikelnr. 909631 DSH ZP 2 SG TT 255

GTIN 4013364424739, CCT (EU): 85363090, Bruttovægt: 652.09 g, VPE: 1.00 Stk.

billeder

Yderligere information

CAD filer

Kombi-Ableiter DEHNshield DSH ZP 2 SG TT 255
4-poliger Kombi-Ableiter für 230/400 V
TT- und TN-S-Systeme
Zum Einsatz im Vorzählerbereich gemäß VDE-AR-N 4100
Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11
inkl. 2 x 230 V Spannungsversorgung (N und L)
für das intelligente Messsystem
Integrierte wechselbare Geräteschutzsicherung 6,3 A flink
mit 25 kA Ausschaltvermögen
Inkl. integrierter Ersatzsicherung im Gerät
Leistungsfähige und endgeräteschonende
RAC-Funkenstreckentechnologie
Mit Click + Power-Anschlusstechnik:
Komplett werkzeuglos direkt auf
40 mm-Sammelschienensystem montierbar
Höchste Dauerspannung: 255 Vac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom gesamt (10/350): 50 kA
Folgestromlöschfähigkeit: 25 kAeff
Energetische Koordination nach DIN EN 62305-4 zu
Ableitern der Red/Line-Familie,
sowie direkt zum Endgerät
Platzsparende Baubreite von 38 mm für den
kompakten Einsatz mit Einspeiseadapter
Aufrastbarer Abdeck-Clip für flexible Größenanpassung
(max. 3 TE) unter Beachtung der DIN VDE 0603-1

Fabrikat: DEHN
Typ: DSH ZP 2 SG TT 255
Art.-Nr.: 909631
oder gleichwertig.

Certificater

Tekniske data

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Blitzstoßstrom (10/350 µs) [L-N] (I_imp )	12,5 kA
Blitzstoßstrom (10/350 µs) [N-PE] (I_imp )	50 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	VDE

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Blitzstoßstrom (10/350 µs) [L-N] (I_imp )	12,5 kA
Spezifische Energie [L-N] (W/R)	39,06 kJ/Ohm
Blitzstoßstrom (10/350 µs) [N-PE] (I_imp )	50 kA
Spezifische Energie [N-PE] (W/R)	625 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L-N]/[N-PE] (I_n )	20 / 80 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (PEN, 9)	16-25 mm²mehrdrähtig, feindrähtig
Montage auf	40-mm-Sammelschienensystem
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 30 (mit Abdeckung)
Zulassungen	VDE
Spannungsversorgung (für RfZ/APZ nach VDE-AR-N 4100) (U_N )	230 V
Bemessungsstrom des Geräteschutz-Sicherungseinsatz (Class F) (I_n )	6,3 A
Sicherungseinsatz	SIBA GZ 6,3 x 32 mm F 500
Erweiterte technische Daten:	---------------------------------
Schutzpegel [L-PE] (U_P )	≤ 1,6 kV

Produkt 909631 blev tilføjet til notesblok.

Gå til notesblok

Produkt 909631 blev lagt I kurven.

Gå til webshoppen

DEHNshield ZP B2 TT 255

Kombi-Ableiter für TT- und TN-S-Systeme zum Einsatz im Hauptstromversorgungssystem (3+1-Schaltung) bei Wohngebäuden ohne äußeren Blitzschutz (auch mit Freileitungseinspeisung).

1 produkt

artikelnr. 909331 DSH ZP B2 TT 255

GTIN 4013364422728, CCT (EU): 85363090, Bruttovægt: 598.27 g, VPE: 1.00 Stk.

billeder

Yderligere information

CAD filer

Kombi-Ableiter DEHNshield DSH ZP B2 TT 255
4-poliger Kombi-Ableiter für 230/400 V
TT- und TN-S-Systeme
Zum Einsatz im Vorzählerbereich gemäß VDE-AR-N 4100
Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11
Leistungsfähige und endgeräteschonende
RAC-Funkenstreckentechnologie
Mit Click + Power-Anschlusstechnik:
Komplett werkzeuglos direkt auf
40 mm-Sammelschienensystem montierbar
Höchste Dauerspannung: 255 Vac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom gesamt (10/350): 30 kA
Folgestromlöschfähigkeit: 25 kAeff
Energetische Koordination nach DIN EN 62305-4 zu
Ableitern der Red/Line-Familie,
sowie direkt zum Endgerät
Platzsparende Baubreite von 38 mm für den
kompakten Einsatz mit Einspeiseadapter
Aufrastbarer Abdeck-Clip für flexible Größenanpassung
(max. 3 TE) unter Beachtung der DIN VDE 0603-1

Fabrikat: DEHN
Typ: DSH ZP B2 TT 255
Art.-Nr.: 909331
oder gleichwertig.

Certificater

Tekniske data

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Blitzstoßstrom (10/350 µs) [L-N] (I_imp )	7,5 kA
Blitzstoßstrom (10/350 µs) [N-PE] (I_imp )	30 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	VDE

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Blitzstoßstrom (10/350 µs) [L-N] (I_imp )	7,5 kA
Spezifische Energie [L-N] (W/R)	14,06 kJ/Ohm
Blitzstoßstrom (10/350 µs) [N-PE] (I_imp )	30 kA
Spezifische Energie [N-PE] (W/R)	225 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L-N]/[N-PE] (I_n )	20 / 80 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (PEN, 9)	16-25 mm²mehrdrähtig, feindrähtig
Montage auf	40-mm-Sammelschienensystem
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 30 (mit Abdeckung)
Zulassungen	VDE
Erweiterte technische Daten:	---------------------------------
Schutzpegel [L-PE] (U_P )	≤ 1,6 kV

Produkt 909331 blev tilføjet til notesblok.

Gå til notesblok

Produkt 909331 blev lagt I kurven.

Gå til webshoppen

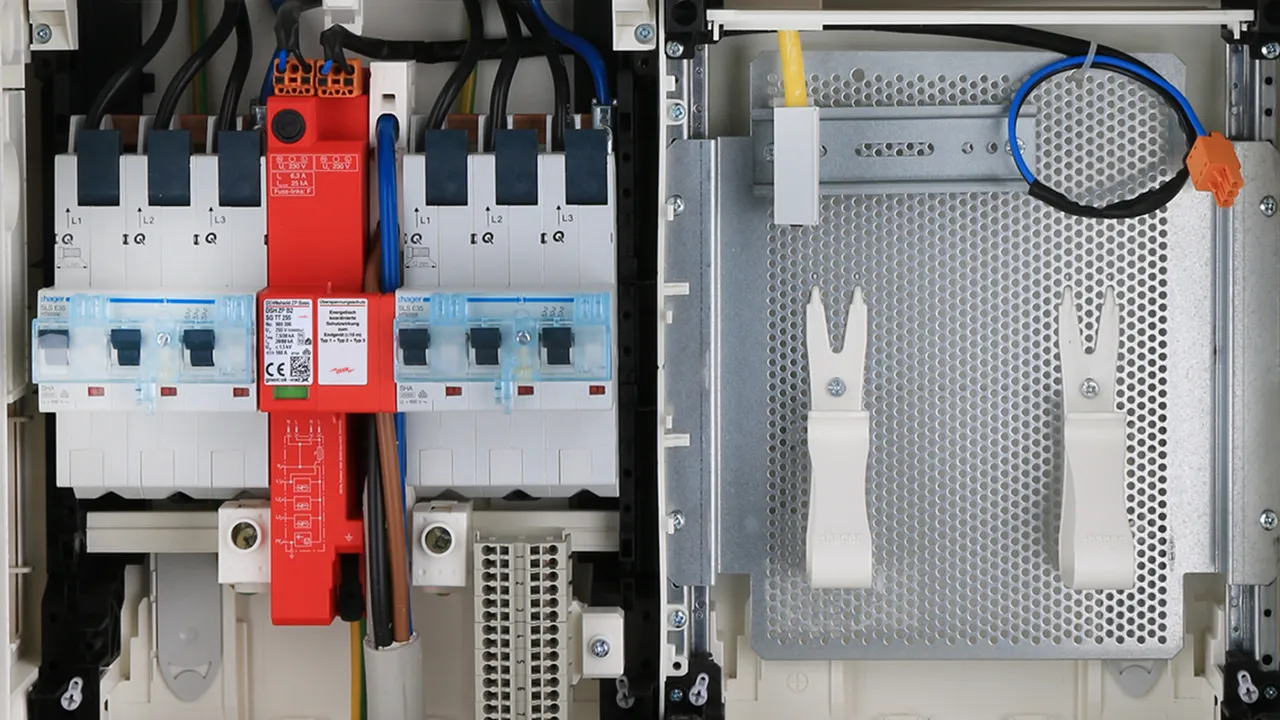

DEHNshield ZP B2 SG TT 255

Kombi-Ableiter für TT- und TN-S-Systeme zum Einsatz im Hauptstromversorgungssystem (3+1-Schaltung) bei Wohngebäuden ohne äußeren Blitzschutz (auch mit Freileitungseinspeisung) inkl. überstromgeschützter 230 V Spannungsversorgung für RfZ / APZ nach VDE-AR-N 4100.

1 produkt

artikelnr. 909396 DSH ZP B2 SG TT 255

GTIN 4013364409859, CCT (EU): 85363090, Bruttovægt: 646.13 g, VPE: 1.00 Stk.

billeder

Yderligere information

CAD filer

Kombi-Ableiter DEHNshield DSH ZP B2 SG TT 255
4-poliger Kombi-Ableiter für 230/400 V
TT- und TN-S-Systeme
Zum Einsatz im Vorzählerbereich gemäß VDE-AR-N 4100
Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11
inkl. 2 x 230 V Spannungsversorgung (N und L)
für das intelligente Messsystem
Integrierte wechselbare Geräteschutzsicherung 6,3 A flink
mit 25 kA Ausschaltvermögen
Inkl. integrierter Ersatzsicherung im Gerät
Leistungsfähige und endgeräteschonende
RAC-Funkenstreckentechnologie
Mit Click + Power-Anschlusstechnik:
Komplett werkzeuglos direkt auf
40 mm-Sammelschienensystem montierbar
Höchste Dauerspannung: 255 Vac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom gesamt (10/350): 30 kA
Folgestromlöschfähigkeit: 25 kAeff
Energetische Koordination nach DIN EN 62305-4 zu
Ableitern der Red/Line-Familie,
sowie direkt zum Endgerät
Platzsparende Baubreite von 38 mm für den
kompakten Einsatz mit Einspeiseadapter
Aufrastbarer Abdeck-Clip für flexible Größenanpassung
(max. 3 TE) unter Beachtung der DIN VDE 0603-1

Fabrikat: DEHN
Typ: DSH ZP B2 SG TT 255
Art.-Nr.: 909396
oder gleichwertig.

Certificater

Tekniske data

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Blitzstoßstrom (10/350 µs) [L-N] (I_imp )	7,5 kA
Blitzstoßstrom (10/350 µs) [N-PE] (I_imp )	30 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	VDE

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Blitzstoßstrom (10/350 µs) [L-N] (I_imp )	7,5 kA
Spezifische Energie [L-N] (W/R)	14,06 kJ/Ohm
Blitzstoßstrom (10/350 µs) [N-PE] (I_imp )	30 kA
Spezifische Energie [N-PE] (W/R)	225 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L-N]/[N-PE] (I_n )	20 / 80 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (PEN, 9)	16-25 mm²mehrdrähtig, feindrähtig
Montage auf	40-mm-Sammelschienensystem
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 30 (mit Abdeckung)
Zulassungen	VDE
Spannungsversorgung (für RfZ/APZ nach VDE-AR-N 4100) (U_N )	230 V
Bemessungsstrom des Geräteschutz-Sicherungseinsatz (Class F) (I_n )	6,3 A
Sicherungseinsatz	SIBA GZ 6,3 x 32 mm F 500
Erweiterte technische Daten:	---------------------------------
Schutzpegel [L-PE] (U_P )	≤ 1,6 kV

Produkt 909396 blev tilføjet til notesblok.

Gå til notesblok

Produkt 909396 blev lagt I kurven.

Gå til webshoppen

DEHNshield ZP 2 TNS 255

Kombi-Ableiter für TN-S-Systeme zum Einsatz im Hauptstromversorgungssystem (4+0-Schaltung) bei Wohngebäuden mit äußerem Blitzschutz (Blitzschutzklasse III/IV).

1 produkt

artikelnr. 909540 DSH ZP 2 TNS 255

GTIN 4013364424784, CCT (EU): 85363090, Bruttovægt: 577.05 g, VPE: 1.00 Stk.

billeder

Yderligere information

CAD filer

Kombi-Ableiter DEHNshield DSH ZP 2 TNS 255
4-poliger Kombi-Ableiter für 230/400 V TN-S-Systeme
Zum Einsatz im Vorzählerbereich gemäß VDE-AR-N 4100
Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11
Leistungsfähige und endgeräteschonende
RAC-Funkenstreckentechnologie
Mit Click + Power-Anschlusstechnik:
Komplett werkzeuglos direkt auf
40 mm-Sammelschienensystem montierbar
Höchste Dauerspannung: 255 Vac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom gesamt (10/350): 50 kA
Folgestromlöschfähigkeit: 25 kAeff
Energetische Koordination nach DIN EN 62305-4 zu
Ableitern der Red/Line-Familie,
sowie direkt zum Endgerät
Platzsparende Baubreite von 38 mm für den
kompakten Einsatz mit Einspeiseadapter
Aufrastbarer Abdeck-Clip für flexible Größenanpassung
(max. 3 TE) unter Beachtung der DIN VDE 0603-1

Fabrikat: DEHN
Typ: DSH ZP 2 TNS 255
Art.-Nr.: 909540
oder gleichwertig.

Certificater

Tekniske data

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Blitzstoßstrom (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Schutzpegel [L-PE] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	VDE

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Blitzstoßstrom (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Nennableitstoßstrom (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	20 / 80 kA
Schutzpegel [L-PE] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (PEN, 9)	16-25 mm²mehrdrähtig, feindrähtig
Montage auf	40-mm-Sammelschienensystem
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 30 (mit Abdeckung)
Zulassungen	VDE

Produkt 909540 blev tilføjet til notesblok.

Gå til notesblok

Produkt 909540 blev lagt I kurven.

Gå til webshoppen

DEHNshield ZP 2 SG TNS 255

Kombi-Ableiter für TN-S-Systeme zum Einsatz im Hauptstromversorgungssystem (4+0-Schaltung) bei Wohngebäuden mit äußerem Blitzschutz (Blitzschutzklasse III/IV) inkl. überstromgeschützter 230 V Spannungsversorgung für RfZ / APZ nach VDE-AR-N 4100.

1 produkt

artikelnr. 909640 DSH ZP 2 SG TNS 255

GTIN 4013364424715, CCT (EU): 85363090, Bruttovægt: 617.65 g, VPE: 1.00 Stk.

billeder

Yderligere information

CAD filer

Kombi-Ableiter DEHNshield DSH ZP 2 SG TNS 255
4-poliger Kombi-Ableiter für 230/400 V TN-S-Systeme
Zum Einsatz im Vorzählerbereich gemäß VDE-AR-N 4100
Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11
inkl. 2 x 230 V Spannungsversorgung (N und L)
für das intelligente Messsystem
Integrierte wechselbare Geräteschutzsicherung 6,3 A flink
mit 25 kA Ausschaltvermögen
Inkl. integrierter Ersatzsicherung im Gerät
Leistungsfähige und endgeräteschonende
RAC-Funkenstreckentechnologie
Mit Click + Power-Anschlusstechnik:
Komplett werkzeuglos direkt auf
40 mm-Sammelschienensystem montierbar
Höchste Dauerspannung: 255 Vac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom gesamt (10/350): 50 kA
Folgestromlöschfähigkeit: 25 kAeff
Energetische Koordination nach DIN EN 62305-4 zu
Ableitern der Red/Line-Familie,
sowie direkt zum Endgerät
Platzsparende Baubreite von 38 mm für den
kompakten Einsatz mit Einspeiseadapter
Aufrastbarer Abdeck-Clip für flexible Größenanpassung
(max. 3 TE) unter Beachtung der DIN VDE 0603-1

Fabrikat: DEHN
Typ: DSH ZP 2 SG TNS 255
Art.-Nr.: 909640
oder gleichwertig.

Certificater

Tekniske data

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Blitzstoßstrom (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Schutzpegel [L-PE] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	VDE

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Blitzstoßstrom (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Nennableitstoßstrom (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	20 / 80 kA
Schutzpegel [L-PE] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (PEN, 9)	16-25 mm²mehrdrähtig, feindrähtig
Montage auf	40-mm-Sammelschienensystem
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 30 (mit Abdeckung)
Zulassungen	VDE
Spannungsversorgung (für RfZ/APZ nach VDE-AR-N 4100) (U_N )	230 V
Bemessungsstrom des Geräteschutz-Sicherungseinsatz (Class F) (I_n )	6,3 A
Sicherungseinsatz	SIBA GZ 6,3 x 32 mm F 500

Produkt 909640 blev tilføjet til notesblok.

Gå til notesblok

Produkt 909640 blev lagt I kurven.

Gå til webshoppen

DEHNshield ZP B2 TNS 255

Kombi-Ableiter für TN-S-Systeme zum Einsatz im Hauptstromversorgungssystem (4+0-Schaltung) bei Wohngebäuden ohne äußeren Blitzschutz (auch mit Freileitungseinspeisung).

1 produkt

artikelnr. 909340 DSH ZP B2 TNS 255

GTIN 4013364424876, CCT (EU): 85363090, Bruttovægt: 579.68 g, VPE: 1.00 Stk.

billeder

Yderligere information

CAD filer

Kombi-Ableiter DEHNshield DSH ZP B2 TNS 255
4-poliger Kombi-Ableiter für 230/400 V TN-S-Systeme
Zum Einsatz im Vorzählerbereich gemäß VDE-AR-N 4100
Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11
Leistungsfähige und endgeräteschonende
RAC-Funkenstreckentechnologie
Mit Click + Power-Anschlusstechnik:
Komplett werkzeuglos direkt auf
40 mm-Sammelschienensystem montierbar
Höchste Dauerspannung: 255 Vac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom gesamt (10/350): 30 kA
Folgestromlöschfähigkeit: 25 kAeff
Energetische Koordination nach DIN EN 62305-4 zu
Ableitern der Red/Line-Familie,
sowie direkt zum Endgerät
Platzsparende Baubreite von 38 mm für den
kompakten Einsatz mit Einspeiseadapter
Aufrastbarer Abdeck-Clip für flexible Größenanpassung
(max. 3 TE) unter Beachtung der DIN VDE 0603-1

Fabrikat: DEHN
Typ: DSH ZP B2 TNS 255
Art.-Nr.: 909340
oder gleichwertig.

Certificater

Tekniske data

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Blitzstoßstrom (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Schutzpegel [L-PE] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	VDE

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Blitzstoßstrom (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Nennableitstoßstrom (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	20 / 80 kA
Schutzpegel [L-PE] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (PEN, 9)	16-25 mm²mehrdrähtig, feindrähtig
Montage auf	40-mm-Sammelschienensystem
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 30 (mit Abdeckung)
Zulassungen	VDE

Produkt 909340 blev tilføjet til notesblok.

Gå til notesblok

Produkt 909340 blev lagt I kurven.

Gå til webshoppen

DEHNshield ZP B2 SG TNS 255

Kombi-Ableiter für TN-S-Systeme zum Einsatz im Hauptstromversorgungssystem (4+0-Schaltung) bei Wohngebäuden ohne äußeren Blitzschutz (auch mit Freileitungseinspeisung) inkl. überstromgeschützter 230 V Spannungsversorgung für RfZ / APZ nach VDE-AR-N 4100.

1 produkt

artikelnr. 909440 DSH ZP B2 SG TNS 255

GTIN 4013364409866, CCT (EU): 85363090, Bruttovægt: 621.62 g, VPE: 1.00 Stk.

billeder

Yderligere information

CAD filer

Kombi-Ableiter DEHNshield DSH ZP B2 SG TNS 255
4-poliger Kombi-Ableiter für 230/400 V TN-S-Systeme
Zum Einsatz im Vorzählerbereich gemäß VDE-AR-N 4100
Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11
inkl. 2 x 230 V Spannungsversorgung (N und L)
für das intelligente Messsystem
Integrierte wechselbare Geräteschutzsicherung 6,3 A flink
mit 25 kA Ausschaltvermögen
Inkl. integrierter Ersatzsicherung im Gerät
Leistungsfähige und endgeräteschonende
RAC-Funkenstreckentechnologie
Mit Click + Power-Anschlusstechnik:
Komplett werkzeuglos direkt auf
40 mm-Sammelschienensystem montierbar
Höchste Dauerspannung: 255 Vac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom gesamt (10/350): 30 kA
Folgestromlöschfähigkeit: 25 kAeff
Energetische Koordination nach DIN EN 62305-4 zu
Ableitern der Red/Line-Familie,
sowie direkt zum Endgerät
Platzsparende Baubreite von 38 mm für den
kompakten Einsatz mit Einspeiseadapter
Aufrastbarer Abdeck-Clip für flexible Größenanpassung
(max. 3 TE) unter Beachtung der DIN VDE 0603-1

Fabrikat: DEHN
Typ: DSH ZP B2 SG TNS 255
Art.-Nr.: 909440
oder gleichwertig.

Certificater

Tekniske data

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Blitzstoßstrom (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Schutzpegel [L-PE] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	VDE

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Blitzstoßstrom (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Nennableitstoßstrom (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	20 / 80 kA
Schutzpegel [L-PE] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (PEN, 9)	16-25 mm²mehrdrähtig, feindrähtig
Montage auf	40-mm-Sammelschienensystem
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 30 (mit Abdeckung)
Zulassungen	VDE
Spannungsversorgung (für RfZ/APZ nach VDE-AR-N 4100) (U_N )	230 V
Bemessungsstrom des Geräteschutz-Sicherungseinsatz (Class F) (I_n )	6,3 A
Sicherungseinsatz	SIBA GZ 6,3 x 32 mm F 500

Produkt 909440 blev tilføjet til notesblok.

Gå til notesblok

Produkt 909440 blev lagt I kurven.

Gå til webshoppen

DEHNshield ZP 2 TNC 255

Kombi-Ableiter für TN-C-Systeme zum Einsatz im Hauptstromversorgungssystem (3+0-Schaltung) bei Wohngebäuden mit äußerem Blitzschutz (Blitzschutzklasse III/IV).

1 produkt

artikelnr. 909530 DSH ZP 2 TNC 255

GTIN 4013364424753, CCT (EU): 85363090, Bruttovægt: 520.31 g, VPE: 1.00 Stk.

billeder

Yderligere information

CAD filer

Kombi-Ableiter DEHNshield DSH ZP 2 TNC 255
3-poliger Kombi-Ableiter für 230/400 V TN-C-Systeme
Zum Einsatz im Vorzählerbereich gemäß VDE-AR-N 4100
Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11
Leistungsfähige und endgeräteschonende
RAC-Funkenstreckentechnologie
Mit Click + Power-Anschlusstechnik:
Komplett werkzeuglos direkt auf
40 mm-Sammelschienensystem montierbar
Höchste Dauerspannung: 255 Vac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom gesamt (10/350): 37,5 kA
Folgestromlöschfähigkeit: 25 kAeff
Energetische Koordination nach DIN EN 62305-4 zu
Ableitern der Red/Line-Familie,
sowie direkt zum Endgerät
Platzsparende Baubreite von 38 mm für den
kompakten Einsatz mit Einspeiseadapter
Aufrastbarer Abdeck-Clip für flexible Größenanpassung
(max. 3 TE) unter Beachtung der DIN VDE 0603-1

Fabrikat: DEHN
Typ: DSH ZP 2 TNC 255
Art.-Nr.: 909530
oder gleichwertig.

Certificater

Tekniske data

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3-PEN] (I_total )	37,5 kA
Blitzstoßstrom (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Schutzpegel (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	VDE

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3-PEN] (I_total )	37,5 kA
Blitzstoßstrom (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Spezifische Energie [L-PEN] (W/R)	39,06 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	20 / 60 kA
Schutzpegel (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Folgestromlöschfähigkeit AC (I_fi )	25 kA_eff
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (PEN, 9)	16-25 mm²mehrdrähtig, feindrähtig
Montage auf	40-mm-Sammelschienensystem
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 30 (mit Abdeckung)
Zulassungen	VDE

Produkt 909530 blev tilføjet til notesblok.

Gå til notesblok

Produkt 909530 blev lagt I kurven.

Gå til webshoppen

DEHNshield ZP 2 SG TNC 255

Kombi-Ableiter für TN-C-Systeme zum Einsatz im Hauptstromversorgungssystem (3+0-Schaltung) bei Wohngebäuden mit äußerem Blitzschutz (Blitzschutzklasse III/IV) inkl. überstromgeschützter 230 V Spannungsversorgung für RfZ / APZ nach VDE-AR-N 4100.

1 produkt

artikelnr. 909630 DSH ZP 2 SG TNC 255

GTIN 4013364424692, CCT (EU): 85363090, Bruttovægt: 562.36 g, VPE: 1.00 Stk.

billeder

Yderligere information

CAD filer

Kombi-Ableiter DEHNshield DSH ZP 2 SG TNC 255
3-poliger Kombi-Ableiter für 230/400 V TN-C-Systeme
Zum Einsatz im Vorzählerbereich gemäß VDE-AR-N 4100
Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11
inkl. 2 x 230 V Spannungsversorgung (N und L)
für das intelligente Messsystem
Integrierte wechselbare Geräteschutzsicherung 6,3 A flink
mit 25 kA Ausschaltvermögen
Inkl. integrierter Ersatzsicherung im Gerät
Leistungsfähige und endgeräteschonende
RAC-Funkenstreckentechnologie
Mit Click + Power-Anschlusstechnik:
Komplett werkzeuglos direkt auf
40 mm-Sammelschienensystem montierbar
Höchste Dauerspannung: 255 Vac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom gesamt (10/350): 37,5 kA
Folgestromlöschfähigkeit: 25 kAeff
Energetische Koordination nach DIN EN 62305-4 zu
Ableitern der Red/Line-Familie,
sowie direkt zum Endgerät
Platzsparende Baubreite von 38 mm für den
kompakten Einsatz mit Einspeiseadapter
Aufrastbarer Abdeck-Clip für flexible Größenanpassung
(max. 3 TE) unter Beachtung der DIN VDE 0603-1

Fabrikat: DEHN
Typ: DSH ZP 2 SG TNC 255
Art.-Nr.: 909630
oder gleichwertig.

Certificater

Tekniske data

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3-PEN] (I_total )	37,5 kA
Blitzstoßstrom (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Schutzpegel (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	VDE

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3-PEN] (I_total )	37,5 kA
Blitzstoßstrom (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Spezifische Energie [L-PEN] (W/R)	39,06 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	20 / 60 kA
Schutzpegel (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Folgestromlöschfähigkeit AC (I_fi )	25 kA_eff
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (PEN, 9)	16-25 mm²mehrdrähtig, feindrähtig
Montage auf	40-mm-Sammelschienensystem
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 30 (mit Abdeckung)
Zulassungen	VDE
Spannungsversorgung (für RfZ/APZ nach VDE-AR-N 4100) (U_N )	230 V
Bemessungsstrom des Geräteschutz-Sicherungseinsatz (Class F) (I_n )	6,3 A
Sicherungseinsatz	SIBA GZ 6,3 x 32 mm F 500

Produkt 909630 blev tilføjet til notesblok.

Gå til notesblok

Produkt 909630 blev lagt I kurven.

Gå til webshoppen

DEHNshield ZP B2 TNC 255

Kombi-Ableiter für TN-C-Systeme zum Einsatz im Hauptstromversorgungssystem (3+0-Schaltung) bei Wohngebäuden ohne äußeren Blitzschutz (auch mit Freileitungseinspeisung).

1 produkt

artikelnr. 909330 DSH ZP B2 TNC 255

GTIN 4013364424852, CCT (EU): 85363090, Bruttovægt: 522.37 g, VPE: 1.00 Stk.

billeder

Yderligere information

CAD filer

Kombi-Ableiter DEHNshield DSH ZP B2 TNC 255
3-poliger Kombi-Ableiter für 230/400 V TN-C-Systeme
Zum Einsatz im Vorzählerbereich gemäß VDE-AR-N 4100
Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11
Leistungsfähige und endgeräteschonende
RAC-Funkenstreckentechnologie
Mit Click + Power-Anschlusstechnik:
Komplett werkzeuglos direkt auf
40 mm-Sammelschienensystem montierbar
Höchste Dauerspannung: 255 Vac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom gesamt (10/350): 22,5 kA
Folgestromlöschfähigkeit: 25 kAeff
Energetische Koordination nach DIN EN 62305-4 zu
Ableitern der Red/Line-Familie,
sowie direkt zum Endgerät
Platzsparende Baubreite von 38 mm für den
kompakten Einsatz mit Einspeiseadapter
Aufrastbarer Abdeck-Clip für flexible Größenanpassung
(max. 3 TE) unter Beachtung der DIN VDE 0603-1

Fabrikat: DEHN
Typ: DSH ZP B2 TNC 255
Art.-Nr.: 909330
oder gleichwertig.

Certificater

Tekniske data

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3-PEN] (I_total )	22,5 kA
Blitzstoßstrom (10/350 µs) [L-PEN] (I_imp )	7,5 kA
Schutzpegel (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	VDE

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3-PEN] (I_total )	22,5 kA
Blitzstoßstrom (10/350 µs) [L-PEN] (I_imp )	7,5 kA
Spezifische Energie [L-PEN] (W/R)	14,06 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	20 / 60 kA
Schutzpegel (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Folgestromlöschfähigkeit AC (I_fi )	25 kA_eff
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (PEN, 9)	16-25 mm²mehrdrähtig, feindrähtig
Montage auf	40-mm-Sammelschienensystem
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 30 (mit Abdeckung)
Zulassungen	VDE

Produkt 909330 blev tilføjet til notesblok.

Gå til notesblok

Produkt 909330 blev lagt I kurven.

Gå til webshoppen

DEHNshield ZP B2 SG TNC 255

Kombi-Ableiter für TN-C-Systeme zum Einsatz im Hauptstromversorgungssystem (3+0-Schaltung) bei Wohngebäuden ohne äußeren Blitzschutz (auch mit Freileitungseinspeisung) inkl. überstromgeschützter 230 V Spannungsversorgung für RfZ / APZ nach VDE-AR-N 4100.

1 produkt

artikelnr. 909430 DSH ZP B2 SG TNC 255

GTIN 4013364409842, CCT (EU): 85363090, Bruttovægt: 564.86 g, VPE: 1.00 Stk.

billeder

Yderligere information

CAD filer

Kombi-Ableiter DEHNshield DSH ZP B2 SG TNC 255
3-poliger Kombi-Ableiter für 230/400 V TN-C-Systeme
Zum Einsatz im Vorzählerbereich gemäß VDE-AR-N 4100
Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11
inkl. 2 x 230 V Spannungsversorgung (N und L)
für das intelligente Messsystem
Integrierte wechselbare Geräteschutzsicherung 6,3 A flink
mit 25 kA Ausschaltvermögen
Inkl. integrierter Ersatzsicherung im Gerät
Leistungsfähige und endgeräteschonende
RAC-Funkenstreckentechnologie
Mit Click + Power-Anschlusstechnik:
Komplett werkzeuglos direkt auf
40 mm-Sammelschienensystem montierbar
Höchste Dauerspannung: 255 Vac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom gesamt (10/350): 22,5 kA
Folgestromlöschfähigkeit: 25 kAeff
Energetische Koordination nach DIN EN 62305-4 zu
Ableitern der Red/Line-Familie,
sowie direkt zum Endgerät
Platzsparende Baubreite von 38 mm für den
kompakten Einsatz mit Einspeiseadapter
Aufrastbarer Abdeck-Clip für flexible Größenanpassung
(max. 3 TE) unter Beachtung der DIN VDE 0603-1

Fabrikat: DEHN
Typ: DSH ZP B2 SG TNC 255
Art.-Nr.: 909430
oder gleichwertig.

Certificater

Tekniske data

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3-PEN] (I_total )	22,5 kA
Blitzstoßstrom (10/350 µs) [L-PEN] (I_imp )	7,5 kA
Schutzpegel (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	VDE

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3-PEN] (I_total )	22,5 kA
Blitzstoßstrom (10/350 µs) [L-PEN] (I_imp )	7,5 kA
Spezifische Energie [L-PEN] (W/R)	14,06 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	20 / 60 kA
Schutzpegel (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Folgestromlöschfähigkeit AC (I_fi )	25 kA_eff
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (PEN, 9)	16-25 mm²mehrdrähtig, feindrähtig
Montage auf	40-mm-Sammelschienensystem
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 30 (mit Abdeckung)
Zulassungen	VDE
Spannungsversorgung (für RfZ/APZ nach VDE-AR-N 4100) (U_N )	230 V
Bemessungsstrom des Geräteschutz-Sicherungseinsatz (Class F) (I_n )	6,3 A
Sicherungseinsatz	SIBA GZ 6,3 x 32 mm F 500

Produkt 909430 blev tilføjet til notesblok.

Gå til notesblok

Produkt 909430 blev lagt I kurven.

Gå til webshoppen

DEHNshield ZP 2 LSG TT 255

Kombi-Ableiter für TT- und TN-S-Systeme zum Einsatz im Hauptstromversorgungssystem (3+1-Schaltung) bei Gebäuden mit äußerem Blitzschutzsystem (Blitzschutzklasse III/IV).

1 produkt

artikelnr. 909831 DSH ZP 2 LSG TT 255

GTIN 4013364449732, CCT (EU): 85363090, Bruttovægt: 765.00 g, VPE: 1.00 Stk.

billeder

Yderligere information

CAD filer

Kombi-Ableiter DEHNshield DSH ZP 2 LSG TT 255
4-poliger Kombi-Ableiter für 230/400 V
TT- und TN(C)-S-Systeme
Zum Einsatz im Vorzählerbereich gemäß VDE-AR-N 4100
Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11
inkl. 2 x 230 V Spannungsversorgung (N und L) für das intelligente Messsystem
Nachträgliche Integration eines einpoligen
B6 Leitungsschutzschalters möglich
zur Realisierung einer Spannungsversorgung
des intelligenten Messystems gem. VDE-AR-N 4100.
Zwei Buchsen für die 230 V Spannungsversorgung (N und L)
jeweils für RfZ / APZ im Gerät integriert;
Leistungsfähige und endgeräteschonende RAC-Funkenstreckentechnologie
Werkzeuglos direkt auf 40 mm-Sammelschienensystem montierbar
Höchste Dauerspannung: 255 Vac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom gesamt (10/350): 50 kA
Folgestromlöschfähigkeit: 25 kAeff
Energetische Koordination nach DIN EN 62305-4 zu
Ableitern der Red/Line-Familie sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DSH ZP 2 LSG TT 255
Art.-Nr.: 909831
oder gleichwertig.

Certificater

Tekniske data

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Blitzstoßstrom (10/350 µs) [L-N] (I_imp )	12,5 kA
Blitzstoßstrom (10/350 µs) [N-PE] (I_imp )	50 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	VDE

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Blitzstoßstrom (10/350 µs) [L-N] (I_imp )	12,5 kA
Spezifische Energie [L-N] (W/R)	39,06 kJ/Ohm
Blitzstoßstrom (10/350 µs) [N-PE] (I_imp )	50 kA
Spezifische Energie [N-PE] (W/R)	625 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L-N]/[N-PE] (I_n )	20 / 80 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (PEN, 9)	16-25 mm²feindrähtig / 16-35 mm²mehrdrähtig
Montage auf	40-mm-Sammelschienensystem
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 30 (mit Abdeckung)
Zulassungen	VDE
Spannungsversorgung (für RfZ/APZ nach VDE-AR-N 4100) (U_N )	230 V
Einsetzbare Leitungsschutzschalter (Hersteller, Type)	ABB S201P-B6, Hager MB199
Bemessungsstrom des Leitungsschutzschalters (I_n )	6 A
Auslösecharakteristik	B
Erweiterte technische Daten:	---------------------------------
Schutzpegel [L-PE] (U_P )	≤ 1,6 kV

Produkt 909831 blev tilføjet til notesblok.

Gå til notesblok

Produkt 909831 blev lagt I kurven.

Gå til webshoppen

DEHNshield ZP B2 LSG TT 255

Kombi-Ableiter für TT- und TN-S-Systeme zum Einsatz im Hauptstromversorgungssystem (3+1-Schaltung) bei Gebäuden ohne äußeren Blitzschutz (auch mit Freileitungseinspeisung).

1 produkt

artikelnr. 909731 DSH ZP B2 LSG TT 255

GTIN 4013364449725, CCT (EU): 85363090, Bruttovægt: 765.00 g, VPE: 1.00 Stk.

billeder

Yderligere information

CAD filer

Kombi-Ableiter DEHNshield DSH ZP B2 LSG TT 255
4-poliger Kombi-Ableiter für 230/400 V
TT- und TN(C)-S-Systeme
Zum Einsatz im Vorzählerbereich gemäß VDE-AR-N 4100
Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11
Nachträgliche Integration eines einpoligen
B6 Leitungsschutzschalters möglich
zur Realisierung einer Spannungsversorgung
des intelligenten Messystems gem. VDE-AR-N 4100.
Zwei Buchsen für die 230 V Spannungsversorgung (N und L)
jeweils für RfZ / APZ im Gerät integriert;
Leistungsfähige und endgeräteschonende RAC-Funkenstreckentechnologie
Werkzeuglos direkt auf 40 mm-Sammelschienensystem montierbar
Höchste Dauerspannung: 255 Vac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom gesamt (10/350): 30 kA
Folgestromlöschfähigkeit: 25 kAeff
Energetische Koordination nach DIN EN 62305-4 zu
Ableitern der Red/Line-Familie sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DSH ZP B2 LSG TT 255
Art.-Nr.: 909731
oder gleichwertig.

Certificater

Tekniske data

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Blitzstoßstrom (10/350 µs) [L-N] (I_imp )	7,5 kA
Blitzstoßstrom (10/350 µs) [N-PE] (I_imp )	30 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	VDE

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Blitzstoßstrom (10/350 µs) [L-N] (I_imp )	7,5 kA
Spezifische Energie [L-N] (W/R)	14,06 kJ/Ohm
Blitzstoßstrom (10/350 µs) [N-PE] (I_imp )	30 kA
Spezifische Energie [N-PE] (W/R)	225 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L-N]/[N-PE] (I_n )	20 / 80 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (PEN, 9)	16-25 mm²feindrähtig / 16-35 mm²mehrdrähtig
Montage auf	40-mm-Sammelschienensystem
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 30 (mit Abdeckung)
Zulassungen	VDE
Spannungsversorgung (für RfZ/APZ nach VDE-AR-N 4100) (U_N )	230 V
Einsetzbare Leitungsschutzschalter (Hersteller, Type)	ABB S201P-B6, Hager MB199
Bemessungsstrom des Leitungsschutzschalters (I_n )	6 A
Auslösecharakteristik	B
Erweiterte technische Daten:	---------------------------------
Schutzpegel [L-PE] (U_P )	≤ 1,6 kV

Produkt 909731 blev tilføjet til notesblok.

Gå til notesblok

Produkt 909731 blev lagt I kurven.

Gå til webshoppen

DEHNshield ZP 2 LSG A TT 255

Kombi-Ableiter für TT- und TN-S-Systeme zum Einsatz im Hauptstromversorgungssystem (3+1-Schaltung) bei Gebäuden mit äußeren Blitzschutz (Blitzschutzklasse III/IV).

1 produkt

artikelnr. 909231 DSH ZP 2 LSG A TT 255

GTIN 4013364449756, CCT (EU): 85363090, Bruttovægt: 873.00 g, VPE: 1.00 Stk.

billeder

Yderligere information

CAD filer

Kombi-Ableiter DEHNshield DSH ZP 2 LSG A TT 255
4-poliger Kombi-Ableiter für 230/400 V
TT- und TN(C)-S-Systeme
Zum Einsatz im Vorzählerbereich gemäß VDE-AR-N 4100
Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11
inkl. 2 x 230 V Spannungsversorgung (N und L)
für das intelligente Messsystem gem. VDE-AR-N 4100
Inkl. eines einpoligen B6 Leitungsschutzschalter für die Spannungsversorgung
mit plombierbarer Schutzabdeckung und je 2 Buchsen
und Stecker zur einfachen Verdrahtung.
Leistungsfähige und endgeräteschonende RAC-Funkenstreckentechnologie
Werkzeuglos direkt auf 40 mm-Sammelschienensystem montierbar
Höchste Dauerspannung: 255 Vac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom gesamt (10/350): 50 kA
Folgestromlöschfähigkeit: 25 kAeff
Energetische Koordination nach DIN EN 62305-4 zu
Ableitern der Red/Line-Familie sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DSH ZP 2 LSG A TT 255
Art.-Nr.: 909231
oder gleichwertig.

Certificater

Tekniske data

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Blitzstoßstrom (10/350 µs) [L-N] (I_imp )	12,5 kA
Blitzstoßstrom (10/350 µs) [N-PE] (I_imp )	50 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	VDE

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Blitzstoßstrom (10/350 µs) [L-N] (I_imp )	12,5 kA
Spezifische Energie [L-N] (W/R)	39,06 kJ/Ohm
Blitzstoßstrom (10/350 µs) [N-PE] (I_imp )	50 kA
Spezifische Energie [N-PE] (W/R)	625 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L-N]/[N-PE] (I_n )	20 / 80 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (PEN, 9)	16-25 mm²feindrähtig / 16-35 mm²mehrdrähtig
Montage auf	40-mm-Sammelschienensystem
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 30 (mit Abdeckung)
Zulassungen	VDE
Spannungsversorgung (für RfZ/APZ nach VDE-AR-N 4100) (U_N )	230 V
Einsetzbare Leitungsschutzschalter (Hersteller, Type)	ABB S201P-B6, Hager MB199
Bemessungsstrom des Leitungsschutzschalters (I_n )	6 A
Auslösecharakteristik	B
Erweiterte technische Daten:	---------------------------------
Schutzpegel [L-PE] (U_P )	≤ 1,6 kV

Produkt 909231 blev tilføjet til notesblok.

Gå til notesblok

Produkt 909231 blev lagt I kurven.

Gå til webshoppen

DEHNshield ZP B2 LSG A TT 255

Kombi-Ableiter für TT- und TN-S-Systeme zum Einsatz im Hauptstromversorgungssystem (3+1-Schaltung) bei Gebäuden ohne äußeren Blitzschutz (auch mit Freileitungseinspeisung).

1 produkt

artikelnr. 909131 DSH ZP B2 LSG A TT 255

GTIN 4013364449749, CCT (EU): 85363090, Bruttovægt: 873.00 g, VPE: 1.00 Stk.

billeder

Yderligere information

CAD filer

Kombi-Ableiter DEHNshield DSH ZP B2 LSG A TT 255
4-poliger Kombi-Ableiter für 230/400 V
TT- und TN(C)-S-Systeme
Zum Einsatz im Vorzählerbereich gemäß VDE-AR-N 4100
Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11
inkl. 2 x 230 V Spannungsversorgung (N und L)
für das intelligente Messsystem gem. VDE-AR-N 4100
Inkl. eines einpoligen B6 Leitungsschutzschalter für die Spannungsversorgung
mit plombierbarer Schutzabdeckung und je 2 Buchsen
und Stecker zur einfachen Verdrahtung.
Leistungsfähige und endgeräteschonende RAC-Funkenstreckentechnologie
Werkzeuglos direkt auf 40 mm-Sammelschienensystem montierbar
Höchste Dauerspannung: 255 Vac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom gesamt (10/350): 30 kA
Folgestromlöschfähigkeit: 25 kAeff
Energetische Koordination nach DIN EN 62305-4 zu
Ableitern der Red/Line-Familie sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DSH ZP B2 LSG A TT 255
Art.-Nr.: 909131
oder gleichwertig.

Certificater

Tekniske data

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Blitzstoßstrom (10/350 µs) [L-N] (I_imp )	7,5 kA
Blitzstoßstrom (10/350 µs) [N-PE] (I_imp )	30 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	VDE

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Blitzstoßstrom (10/350 µs) [L-N] (I_imp )	7,5 kA
Spezifische Energie [L-N] (W/R)	14,06 kJ/Ohm
Blitzstoßstrom (10/350 µs) [N-PE] (I_imp )	30 kA
Spezifische Energie [N-PE] (W/R)	225 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L-N]/[N-PE] (I_n )	20 / 80 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (PEN, 9)	16-25 mm²feindrähtig / 16-35 mm²mehrdrähtig
Montage auf	40-mm-Sammelschienensystem
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 30 (mit Abdeckung)
Zulassungen	VDE
Spannungsversorgung (für RfZ/APZ nach VDE-AR-N 4100) (U_N )	230 V
Einsetzbare Leitungsschutzschalter (Hersteller, Type)	ABB S201P-B6, Hager MB199
Bemessungsstrom des Leitungsschutzschalters (I_n )	6 A
Auslösecharakteristik	B
Erweiterte technische Daten:	---------------------------------
Schutzpegel [L-PE] (U_P )	≤ 1,6 kV

Produkt 909131 blev tilføjet til notesblok.

Gå til notesblok

Produkt 909131 blev lagt I kurven.

Gå til webshoppen

DEHNshield ZP

DEHNshield ZP 2 TT 255

artikelnr. 909531 DSH ZP 2 TT 255

Du er ikke autoriseret til at downloade 909331.stp

Du er ikke autoriseret til at downloade 909331.igs

Du er ikke autoriseret til at downloade 909331.jt

Du er ikke autoriseret til at downloade 909331.dwg

Du er ikke autoriseret til at downloade 909330m_D.dxf

Du er ikke autoriseret til at downloade DEHN.909531.wspak

Du er ikke autoriseret til at downloade 909331.zip

Produkt 909531 blev tilføjet til notesblok.

Produkt 909531 blev lagt I kurven.

DEHNshield ZP 2 SG TT 255

artikelnr. 909631 DSH ZP 2 SG TT 255

Du er ikke autoriseret til at downloade 909396.stp

Du er ikke autoriseret til at downloade 909396.igs

Du er ikke autoriseret til at downloade 909396.jt

Du er ikke autoriseret til at downloade 909396.dwg

Du er ikke autoriseret til at downloade 909430m_D.dxf

Du er ikke autoriseret til at downloade DEHN.909631.wspak

Du er ikke autoriseret til at downloade 909331.zip

Produkt 909631 blev tilføjet til notesblok.

Produkt 909631 blev lagt I kurven.

DEHNshield ZP B2 TT 255

artikelnr. 909331 DSH ZP B2 TT 255

Du er ikke autoriseret til at downloade 909331.stp

Du er ikke autoriseret til at downloade 909331.igs

Du er ikke autoriseret til at downloade 909331.jt

Du er ikke autoriseret til at downloade 909331.dwg

Du er ikke autoriseret til at downloade 909330m_D.dxf

Du er ikke autoriseret til at downloade DEHN.909331.wspak

Du er ikke autoriseret til at downloade 909331_eplan.zip

Produkt 909331 blev tilføjet til notesblok.

Produkt 909331 blev lagt I kurven.

DEHNshield ZP B2 SG TT 255

artikelnr. 909396 DSH ZP B2 SG TT 255

Du er ikke autoriseret til at downloade 909396.stp

Du er ikke autoriseret til at downloade 909396.igs

Du er ikke autoriseret til at downloade 909396.jt

Du er ikke autoriseret til at downloade 909396.dwg

Du er ikke autoriseret til at downloade 909430m_D.dxf

Du er ikke autoriseret til at downloade DEHN.909396.wspak

Du er ikke autoriseret til at downloade 909396_eplan.zip

Produkt 909396 blev tilføjet til notesblok.

Produkt 909396 blev lagt I kurven.

DEHNshield ZP 2 TNS 255

artikelnr. 909540 DSH ZP 2 TNS 255

Du er ikke autoriseret til at downloade 909331.stp

Du er ikke autoriseret til at downloade 909331.igs

Du er ikke autoriseret til at downloade 909331.jt

Du er ikke autoriseret til at downloade 909331.dwg

Du er ikke autoriseret til at downloade 909330m_D.dxf

Du er ikke autoriseret til at downloade DEHN.909540.wspak

Du er ikke autoriseret til at downloade 909340.zip

Produkt 909540 blev tilføjet til notesblok.

Produkt 909540 blev lagt I kurven.

DEHNshield ZP 2 SG TNS 255

artikelnr. 909640 DSH ZP 2 SG TNS 255

Du er ikke autoriseret til at downloade 909396.stp

Du er ikke autoriseret til at downloade 909396.igs

Du er ikke autoriseret til at downloade 909396.jt

Du er ikke autoriseret til at downloade 909396.dwg

Du er ikke autoriseret til at downloade 909430m_D.dxf

Du er ikke autoriseret til at downloade DEHN.909640.wspak

Produkt 909640 blev tilføjet til notesblok.

Produkt 909640 blev lagt I kurven.

DEHNshield ZP B2 TNS 255

artikelnr. 909340 DSH ZP B2 TNS 255

Du er ikke autoriseret til at downloade 909331.stp

Du er ikke autoriseret til at downloade 909331.igs

Du er ikke autoriseret til at downloade 909331.jt

Du er ikke autoriseret til at downloade 909331.dwg

Du er ikke autoriseret til at downloade 909330m_D.dxf

Du er ikke autoriseret til at downloade DEHN.909340.wspak

Du er ikke autoriseret til at downloade 909340_eplan.zip

Produkt 909340 blev tilføjet til notesblok.

Produkt 909340 blev lagt I kurven.

DEHNshield ZP B2 SG TNS 255

artikelnr. 909440 DSH ZP B2 SG TNS 255

Du er ikke autoriseret til at downloade 909396.stp
