artikelnr. 955320 VT2 M TT 320

GTIN 4013364369108, CCT (EU): 85363030, Bruttovægt: 442.00 g, VPE: 1.00 pc(s)

billeder

Yderligere information

CAD filer

Certificater

Tekniske data

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Max. continuous operating voltage (a.c.) [L-N] (U_C )	320 V (50 / 60 Hz)
Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Lightning impulse current (10/350 µs) [N-PE] (I_imp )	12 kA
Voltage protection level [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
Max. mains-side overcurrent protection	125 A gG
Approvals	KEMA, UL

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Energy coordination with terminal equipment (≤ 10 m)	type 2 + type 3
Nominal voltage (a.c.) (U_N )	230 / 400 V (50 / 60 Hz)
Max. continuous operating voltage (a.c.) [L-N] (U_C )	320 V (50 / 60 Hz)
Max. continuous operating voltage (a.c.) [N-PE] (U_C )	255 V (50 / 60 Hz)
Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Lightning impulse current (10/350 µs) [N-PE] (I_imp )	12 kA
Voltage protection level [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
Voltage protection level [L-N]/[N-PE] at 5 kA (U_P )	≤ 1.2 / ≤ 1.5 kV
Follow current extinguishing capability [N-PE] (I_fi )	100 A_rms
Response time [L-N] (t_A )	≤ 25 ns
Response time [N-PE] (t_A )	≤ 100 ns
Max. mains-side overcurrent protection	125 A gG
Short-circuit withstand capability for max. mains-side overcurrent protection (I_SCCR )	25 kA_rms
Temporary overvoltage (TOV) [L-N] (U_T) – Characteristic	335 V / 5 sec. – withstand
Temporary overvoltage (TOV) [L-N] (U_T) – Characteristic	440 V / 120 min. – safe failure
Temporary overvoltage (TOV) [N-PE] (U_T) – Characteristic	1200 V / 200 ms – withstand
Operating temperature range (T_U )	-40 °C ... +80 °C
Operating state / fault indication	green / red
Number of ports	1
Cross-sectional area (min.)	1.5 mm²solid / flexible
Cross-sectional area (max.)	35 mm²stranded / 25 mm²flexible
For mounting on	35 mm DIN rails acc. to EN 60715
Enclosure material	thermoplastic, gray, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Capacity	4 module(s), DIN 43880
Approvals	KEMA, UL
Extended technical data:	---------------------------------
Voltage protection level [L-PE] (U_P )	1.75 kV

Produkt 955320 blev tilføjet til notesblok.

Gå til notesblok

Produkt 955320 blev lagt I kurven.

Gå til webshoppen

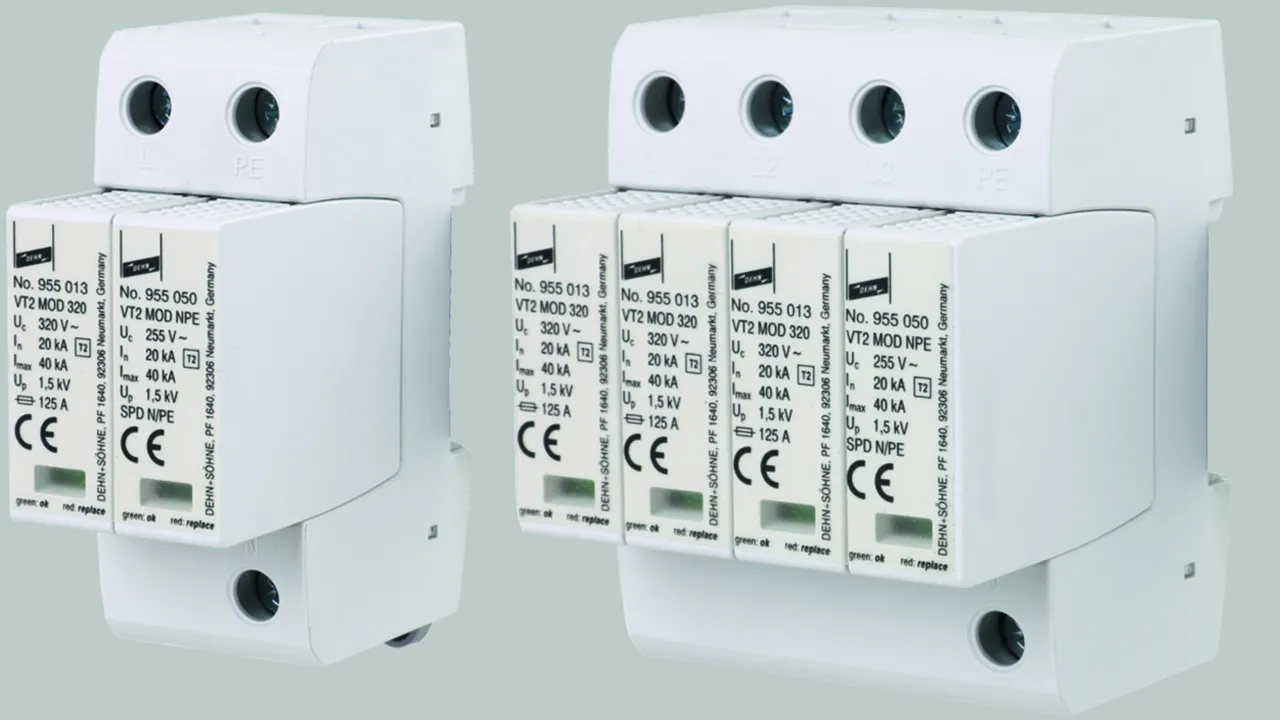

artikelnr. 955325 VT2 M TT 320 FM

GTIN 4013364369122, CCT (EU): 85363030, Bruttovægt: 450.00 g, VPE: 1.00 pc(s)

billeder

Open PDF

Yderligere information

CAD filer

Certificater

Tekniske data

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Max. continuous operating voltage (a.c.) [L-N] (U_C )	320 V (50 / 60 Hz)
Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Lightning impulse current (10/350 µs) [N-PE] (I_imp )	12 kA
Voltage protection level [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
Max. mains-side overcurrent protection	125 A gG
Approvals	KEMA, UL
Type of remote signalling contact	changeover contact

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Energy coordination with terminal equipment (≤ 10 m)	type 2 + type 3
Nominal voltage (a.c.) (U_N )	230 / 400 V (50 / 60 Hz)
Max. continuous operating voltage (a.c.) [L-N] (U_C )	320 V (50 / 60 Hz)
Max. continuous operating voltage (a.c.) [N-PE] (U_C )	255 V (50 / 60 Hz)
Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Lightning impulse current (10/350 µs) [N-PE] (I_imp )	12 kA
Voltage protection level [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
Voltage protection level [L-N]/[N-PE] at 5 kA (U_P )	≤ 1.2 / ≤ 1.5 kV
Follow current extinguishing capability [N-PE] (I_fi )	100 A_rms
Response time [L-N] (t_A )	≤ 25 ns
Response time [N-PE] (t_A )	≤ 100 ns
Max. mains-side overcurrent protection	125 A gG
Short-circuit withstand capability for max. mains-side overcurrent protection (I_SCCR )	25 kA_rms
Temporary overvoltage (TOV) [L-N] (U_T) – Characteristic	335 V / 5 sec. – withstand
Temporary overvoltage (TOV) [L-N] (U_T) – Characteristic	440 V / 120 min. – safe failure
Temporary overvoltage (TOV) [N-PE] (U_T) – Characteristic	1200 V / 200 ms – withstand
Operating temperature range (T_U )	-40 °C ... +80 °C
Operating state / fault indication	green / red
Number of ports	1
Cross-sectional area (min.)	1.5 mm²solid / flexible
Cross-sectional area (max.)	35 mm²stranded / 25 mm²flexible
For mounting on	35 mm DIN rails acc. to EN 60715
Enclosure material	thermoplastic, gray, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Capacity	4 module(s), DIN 43880
Approvals	KEMA, UL
Type of remote signalling contact	changeover contact
Switching capacity (a.c.)	250 V / 0.5 A
Switching capacity (d.c.)	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
Cross-sectional area for remote signalling terminals	max. 1.5 mm²solid / flexible
Extended technical data:	---------------------------------
Voltage protection level [L-PE] (U_P )	1.75 kV

Produkt 955325 blev tilføjet til notesblok.

Gå til notesblok

Produkt 955325 blev lagt I kurven.

Gå til webshoppen

artikelnr. 955130 VT2 M TT 2P 320

GTIN 4013364369115, CCT (EU): 85363030, Bruttovægt: 263.00 g, VPE: 1.00 pc(s)

billeder

Yderligere information

CAD filer

Certificater

Tekniske data

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Max. continuous operating voltage (a.c.) [L-N] (U_C )	320 V (50 / 60 Hz)
Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Lightning impulse current (10/350 µs) [N-PE] (I_imp )	12 kA
Voltage protection level [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
Max. mains-side overcurrent protection	125 A gG
Approvals	KEMA, UL

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Energy coordination with terminal equipment (≤ 10 m)	type 2 + type 3
Nominal voltage (a.c.) (U_N )	230 V (50 / 60 Hz)
Max. continuous operating voltage (a.c.) [L-N] (U_C )	320 V (50 / 60 Hz)
Max. continuous operating voltage (a.c.) [N-PE] (U_C )	255 V (50 / 60 Hz)
Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Lightning impulse current (10/350 µs) [N-PE] (I_imp )	12 kA
Voltage protection level [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
Voltage protection level [L-N]/[N-PE] at 5 kA (U_P )	≤ 1.2 / ≤ 1.5 kV
Follow current extinguishing capability [N-PE] (I_fi )	100 A_rms
Response time [L-N] (t_A )	≤ 25 ns
Response time [N-PE] (t_A )	≤ 100 ns
Max. mains-side overcurrent protection	125 A gG
Short-circuit withstand capability for max. mains-side overcurrent protection (I_SCCR )	25 kA_rms
Temporary overvoltage (TOV) [L-N] (U_T) – Characteristic	335 V / 5 sec. – withstand
Temporary overvoltage (TOV) [L-N] (U_T) – Characteristic	440 V / 120 min. – safe failure
Temporary overvoltage (TOV) [N-PE] (U_T) – Characteristic	1200 V / 200 ms – withstand
Operating temperature range (T_U )	-40 °C ... +80 °C
Operating state / fault indication	green / red
Number of ports	1
Cross-sectional area (min.)	1.5 mm²solid / flexible
Cross-sectional area (max.)	35 mm²stranded / 25 mm²flexible
For mounting on	35 mm DIN rails acc. to EN 60715
Enclosure material	thermoplastic, gray, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Capacity	2 module(s), DIN 43880
Approvals	KEMA, UL
Extended technical data:	---------------------------------
Voltage protection level [L-PE] (U_P )	1.75 kV

Produkt 955130 blev tilføjet til notesblok.

Gå til notesblok

Produkt 955130 blev lagt I kurven.

Gå til webshoppen

artikelnr. 955135 VT2 M TT 2P 320 FM

GTIN 4013364369092, CCT (EU): 85363030, Bruttovægt: 269.20 g, VPE: 1.00 pc(s)

billeder

Open PDF

Yderligere information

CAD filer

Certificater

Tekniske data

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Max. continuous operating voltage (a.c.) [L-N] (U_C )	320 V (50 / 60 Hz)
Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Lightning impulse current (10/350 µs) [N-PE] (I_imp )	12 kA
Voltage protection level [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
Max. mains-side overcurrent protection	125 A gG
Approvals	KEMA, UL
Type of remote signalling contact	changeover contact

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Energy coordination with terminal equipment (≤ 10 m)	type 2 + type 3
Nominal voltage (a.c.) (U_N )	230 V (50 / 60 Hz)
Max. continuous operating voltage (a.c.) [L-N] (U_C )	320 V (50 / 60 Hz)
Max. continuous operating voltage (a.c.) [N-PE] (U_C )	255 V (50 / 60 Hz)
Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Lightning impulse current (10/350 µs) [N-PE] (I_imp )	12 kA
Voltage protection level [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
Voltage protection level [L-N]/[N-PE] at 5 kA (U_P )	≤ 1.2 / ≤ 1.5 kV
Follow current extinguishing capability [N-PE] (I_fi )	100 A_rms
Response time [L-N] (t_A )	≤ 25 ns
Response time [N-PE] (t_A )	≤ 100 ns
Max. mains-side overcurrent protection	125 A gG
Short-circuit withstand capability for max. mains-side overcurrent protection (I_SCCR )	25 kA_rms
Temporary overvoltage (TOV) [L-N] (U_T) – Characteristic	335 V / 5 sec. – withstand
Temporary overvoltage (TOV) [L-N] (U_T) – Characteristic	440 V / 120 min. – safe failure
Temporary overvoltage (TOV) [N-PE] (U_T) – Characteristic	1200 V / 200 ms – withstand
Operating temperature range (T_U )	-40 °C ... +80 °C
Operating state / fault indication	green / red
Number of ports	1
Cross-sectional area (min.)	1.5 mm²solid / flexible
Cross-sectional area (max.)	35 mm²stranded / 25 mm²flexible
For mounting on	35 mm DIN rails acc. to EN 60715
Enclosure material	thermoplastic, gray, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Capacity	2 module(s), DIN 43880
Approvals	KEMA, UL
Type of remote signalling contact	changeover contact
Switching capacity (a.c.)	250 V / 0.5 A
Switching capacity (d.c.)	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
Cross-sectional area for remote signalling terminals	max. 1.5 mm²solid / flexible
Extended technical data:	---------------------------------
Voltage protection level [L-PE] (U_P )	1.75 kV

Produkt 955135 blev tilføjet til notesblok.

Gå til notesblok

Produkt 955135 blev lagt I kurven.

Gå til webshoppen

artikelnr. 955300 VT2 M TNC 320 AT

GTIN 4013364439788, CCT (EU): 85363030, Bruttovægt: 357.40 g, VPE: 1.00 pc(s)

billeder

Yderligere information

CAD filer

Certificater

Tekniske data

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Voltage protection level (U_P )	≤ 1.5 kV
Max. mains-side overcurrent protection	125 A gG

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Energy coordination with terminal equipment (≤ 10 m)	type 2 + type 3
Nominal voltage (a.c.) (U_N )	230 / 400 V (50 / 60 Hz)
Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Voltage protection level (U_P )	≤ 1.5 kV
Voltage protection level at 5 kA (U_P )	≤ 1 kV
Response time (t_A )	≤ 25 ns
Max. mains-side overcurrent protection	125 A gG
Short-circuit withstand capability for max. mains-side overcurrent protection (I_SCCR )	25 kA_rms
Operating temperature range (T_U )	-40 °C ... +80 °C
Operating state / fault indication	green / red
Number of ports	1
Cross-sectional area (min.)	1.5 mm²solid / flexible
Cross-sectional area (max.)	35 mm²stranded / 25 mm²flexible
For mounting on	35 mm DIN rails acc. to EN 60715
Enclosure material	thermoplastic, grey, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Capacity	3 module(s), DIN 43880

Produkt 955300 blev tilføjet til notesblok.

Gå til notesblok

Produkt 955300 blev lagt I kurven.

Gå til webshoppen

artikelnr. 955305 VT2 M TNC 320 FM AT

GTIN 4013364439795, CCT (EU): 85363030, Bruttovægt: 365.86 g, VPE: 1.00 pc(s)

billeder

Yderligere information

CAD filer

Certificater

Tekniske data

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Voltage protection level (U_P )	≤ 1.5 kV
Max. mains-side overcurrent protection	125 A gG
Type of remote signalling contact	changeover contact

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Energy coordination with terminal equipment (≤ 10 m)	type 2 + type 3
Nominal voltage (a.c.) (U_N )	230 / 400 V (50 / 60 Hz)
Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Voltage protection level (U_P )	≤ 1.5 kV
Voltage protection level at 5 kA (U_P )	≤ 1 kV
Response time (t_A )	≤ 25 ns
Max. mains-side overcurrent protection	125 A gG
Short-circuit withstand capability for max. mains-side overcurrent protection (I_SCCR )	25 kA_rms
Operating temperature range (T_U )	-40 °C ... +80 °C
Operating state / fault indication	green / red
Number of ports	1
Cross-sectional area (min.)	1.5 mm²solid / flexible
Cross-sectional area (max.)	35 mm²stranded / 25 mm²flexible
For mounting on	35 mm DIN rails acc. to EN 60715
Enclosure material	thermoplastic, grey, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Capacity	3 module(s), DIN 43880
Type of remote signalling contact	changeover contact
Switching capacity (a.c.)	250 V / 0.5 A
Switching capacity (d.c.)	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
Cross-sectional area for remote signalling terminals	max. 1.5 mm²solid / flexible

Produkt 955305 blev tilføjet til notesblok.

Gå til notesblok

Produkt 955305 blev lagt I kurven.

Gå til webshoppen

artikelnr. 955013 VT2 MOD 320

GTIN 4013364376083, CCT (EU): 85363030, Bruttovægt: 52.00 g, VPE: 1.00 pc(s)

billeder

Yderligere information

Certificater

Tekniske data

Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA

Produkt 955013 blev tilføjet til notesblok.

Gå til notesblok

Produkt 955013 blev lagt I kurven.

Gå til webshoppen

artikelnr. 955050 VT2 MOD NPE

GTIN 4013364376090, CCT (EU): 85363030, Bruttovægt: 44.00 g, VPE: 1.00 pc(s)

billeder

Yderligere information

Certificater

Tekniske data

Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA

Produkt 955050 blev tilføjet til notesblok.

Gå til notesblok

Produkt 955050 blev lagt I kurven.

Gå til webshoppen

Results for products (0)

Results for content (0)

SPD VT2

SPD VT2 TT (FM)

artikelnr. 955320 VT2 M TT 320

Produkt 955320 blev tilføjet til notesblok.

Produkt 955320 blev lagt I kurven.

artikelnr. 955325 VT2 M TT 320 FM

Produkt 955325 blev tilføjet til notesblok.

Produkt 955325 blev lagt I kurven.

SPD VT2 TT 2P (FM)

artikelnr. 955130 VT2 M TT 2P 320

Produkt 955130 blev tilføjet til notesblok.

Produkt 955130 blev lagt I kurven.

artikelnr. 955135 VT2 M TT 2P 320 FM

Produkt 955135 blev tilføjet til notesblok.

Produkt 955135 blev lagt I kurven.

SPD VT2 TNC (FM)

artikelnr. 955300 VT2 M TNC 320 AT

Produkt 955300 blev tilføjet til notesblok.

Produkt 955300 blev lagt I kurven.

artikelnr. 955305 VT2 M TNC 320 FM AT

Produkt 955305 blev tilføjet til notesblok.

Produkt 955305 blev lagt I kurven.

Varistor-based Protection Module for VT2

artikelnr. 955013 VT2 MOD 320

Produkt 955013 blev tilføjet til notesblok.

Produkt 955013 blev lagt I kurven.

N-PE Spark-Gap-Based Protection Module for VT2

artikelnr. 955050 VT2 MOD NPE

Produkt 955050 blev tilføjet til notesblok.

Produkt 955050 blev lagt I kurven.

SPD VT2

SPD VT2 TT (FM)

artikelnr. 955320 VT2 M TT 320

Du er ikke autoriseret til at downloade PLP DG 4P.stp

Du er ikke autoriseret til at downloade PLP DG 4P.igs

Du er ikke autoriseret til at downloade PLP DG 4P.jt

Du er ikke autoriseret til at downloade PLP DG 4P.dwg

Du er ikke autoriseret til at downloade 955320m_E.dxf

Produkt 955320 blev tilføjet til notesblok.

Produkt 955320 blev lagt I kurven.

artikelnr. 955325 VT2 M TT 320 FM

Du er ikke autoriseret til at downloade PLP DG 4P FM.stp

Du er ikke autoriseret til at downloade PLP DG 4P FM.igs

Du er ikke autoriseret til at downloade PLP DG 4P FM.jt

Du er ikke autoriseret til at downloade PLP DG 4P FM.dwg

Du er ikke autoriseret til at downloade 955325m_E.dxf

Produkt 955325 blev tilføjet til notesblok.

Produkt 955325 blev lagt I kurven.

SPD VT2 TT 2P (FM)

artikelnr. 955130 VT2 M TT 2P 320

Du er ikke autoriseret til at downloade PLP DG 2P.stp

Du er ikke autoriseret til at downloade PLP DG 2P.igs

Du er ikke autoriseret til at downloade PLP DG 2P.jt

Du er ikke autoriseret til at downloade PLP DG 2P.dwg

Du er ikke autoriseret til at downloade 955130m_E.dxf

Produkt 955130 blev tilføjet til notesblok.

Produkt 955130 blev lagt I kurven.

artikelnr. 955135 VT2 M TT 2P 320 FM

Du er ikke autoriseret til at downloade PLP DG 2P FM.stp

Du er ikke autoriseret til at downloade PLP DG 2P FM.igs

Du er ikke autoriseret til at downloade PLP DG 2P FM.jt

Du er ikke autoriseret til at downloade PLP DG 2P FM.dwg

Du er ikke autoriseret til at downloade 955135m_E.dxf

Produkt 955135 blev tilføjet til notesblok.

Produkt 955135 blev lagt I kurven.

SPD VT2 TNC (FM)

artikelnr. 955300 VT2 M TNC 320 AT

Du er ikke autoriseret til at downloade 952305.stp

Du er ikke autoriseret til at downloade 952305.igs

Du er ikke autoriseret til at downloade 952305.jt

Du er ikke autoriseret til at downloade 952305.dwg

Du er ikke autoriseret til at downloade 952305m_E.dxf

Produkt 955300 blev tilføjet til notesblok.

Produkt 955300 blev lagt I kurven.

artikelnr. 955305 VT2 M TNC 320 FM AT

Du er ikke autoriseret til at downloade 952305.stp

Du er ikke autoriseret til at downloade 952305.igs

Du er ikke autoriseret til at downloade 952305.jt

Du er ikke autoriseret til at downloade 952305.dwg

Du er ikke autoriseret til at downloade 952305m_E.dxf

Produkt 955305 blev tilføjet til notesblok.

Produkt 955305 blev lagt I kurven.

Varistor-based Protection Module for VT2

artikelnr. 955013 VT2 MOD 320

Produkt 955013 blev tilføjet til notesblok.

Produkt 955013 blev lagt I kurven.

N-PE Spark-Gap-Based Protection Module for VT2

artikelnr. 955050 VT2 MOD NPE

Produkt 955050 blev tilføjet til notesblok.

Produkt 955050 blev lagt I kurven.
