Detector de tensión PHE III

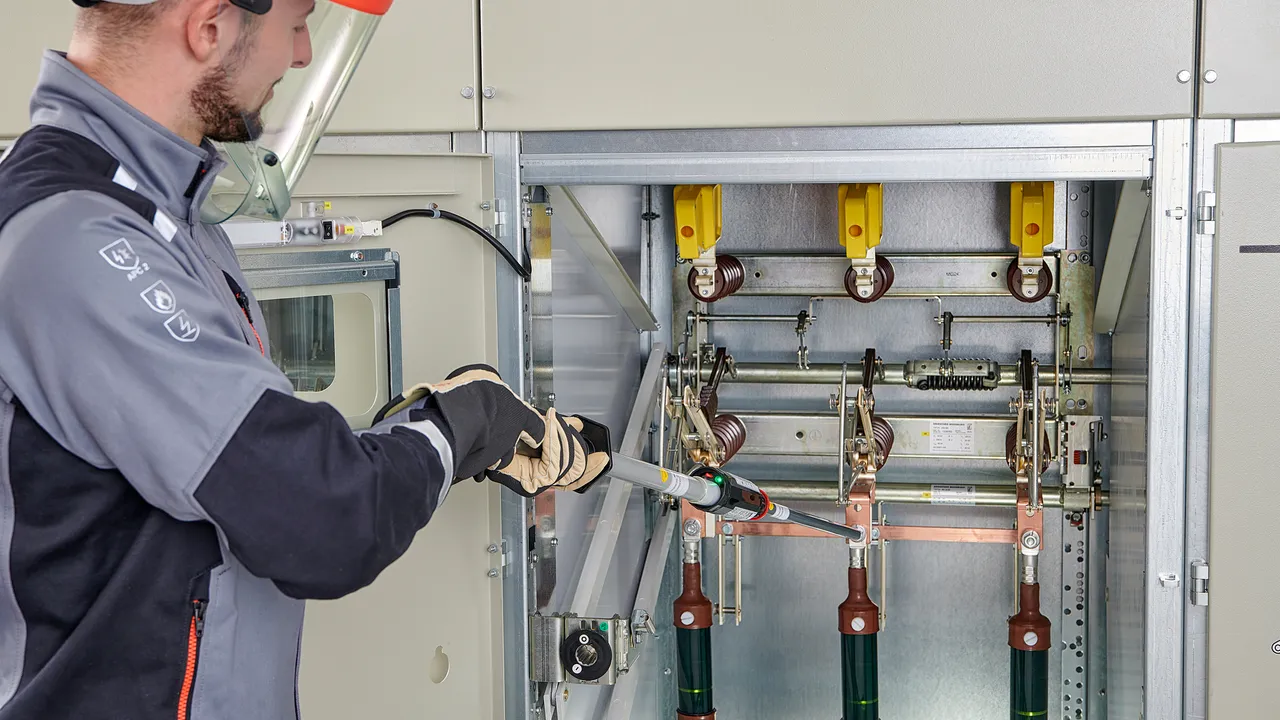

Verificación de la ausencia de tensión

Indicación segura
Fácil de usar
Tansporte económico
Requiere poco espacio

Details

lorem ipsum — Verificación con electrodo integrado

Enchufando la pieza de alargamiento de la empuñadura HV STK y la pértiga aislada IS PHE STK

Acoplamiento dentado universal para acodar el detector de tensión

Verificación con electrodo en V atornillado

Tensiones nominales hasta 30 kV / 50 Hz, rosca M12

Categoría "S" para instalaciones de conmutación y líneas aéreas

5 produkter

artikelnr. 767703 PHE3 3 S

GTIN 4013364070899, CCT (EU): 90303370, Bruttovægt: 1.71 kg, VPE: 1.00 unidad(es)

billeder

Open PDF

Yderligere information

Certificater

Tekniske data

Tensión nominal (U_N )	3 kV
Longitud total (l_G )	1080 mm
Profundidad de introducción (I_O )	285 mm

Tensión nominal (U_N )	3 kV
Tipo de tensión	AC
Categoría	S 60
Longitud total (l_G )	1080 mm
Profundidad de introducción (I_O )	285 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	-25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Produkt 767703 blev tilføjet til notesblok.

Gå til notesblok

Produkt 767703 blev lagt I kurven.

Gå til webshoppen

artikelnr. 767706 PHE3 6 S

GTIN 4013364070837, CCT (EU): 90303370, Bruttovægt: 1.71 kg, VPE: 1.00 unidad(es)

billeder

Open PDF

Yderligere information

Certificater

Tekniske data

Tensión nominal (U_N )	6 kV
Longitud total (l_G )	1080 mm
Profundidad de introducción (I_O )	285 mm

Tensión nominal (U_N )	6 kV
Tipo de tensión	AC
Categoría	S 60
Longitud total (l_G )	1080 mm
Profundidad de introducción (I_O )	285 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Produkt 767706 blev tilføjet til notesblok.

Gå til notesblok

Produkt 767706 blev lagt I kurven.

Gå til webshoppen

artikelnr. 767710 PHE3 10 S

GTIN 4013364070851, CCT (EU): 90303370, Bruttovægt: 1.71 kg, VPE: 1.00 unidad(es)

billeder

Open PDF

Yderligere information

Certificater

Tekniske data

Tensión nominal (U_N )	10 kV
Longitud total (l_G )	1080 mm
Profundidad de introducción (I_O )	285 mm

Tensión nominal (U_N )	10 kV
Tipo de tensión	AC
Categoría	S 60
Longitud total (l_G )	1080 mm
Profundidad de introducción (I_O )	285 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Produkt 767710 blev tilføjet til notesblok.

Gå til notesblok

Produkt 767710 blev lagt I kurven.

Gå til webshoppen

artikelnr. 767720 PHE3 20 S

GTIN 4013364070844, CCT (EU): 90303370, Bruttovægt: 1.89 kg, VPE: 1.00 unidad(es)

billeder

Open PDF

Yderligere information

Certificater

Tekniske data

Tensión nominal (U_N )	20 kV
Longitud total (l_G )	1230 mm
Profundidad de introducción (I_O )	435 mm

Tensión nominal (U_N )	20 kV
Tipo de tensión	AC
Categoría	S 61
Longitud total (l_G )	1230 mm
Profundidad de introducción (I_O )	435 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Produkt 767720 blev tilføjet til notesblok.

Gå til notesblok

Produkt 767720 blev lagt I kurven.

Gå til webshoppen

artikelnr. 767730 PHE3 30 S

GTIN 4013364070813, CCT (EU): 90303370, Bruttovægt: 1.83 kg, VPE: 1.00 unidad(es)

billeder

Open PDF

Yderligere information

Certificater

Tekniske data

Tensión nominal (U_N )	30 kV
Longitud total (l_G )	1415 mm
Profundidad de introducción (I_O )	620 mm

Tensión nominal (U_N )	30 kV
Tipo de tensión	AC
Categoría	S 62
Longitud total (l_G )	1415 mm
Profundidad de introducción (I_O )	620 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Produkt 767730 blev tilføjet til notesblok.

Gå til notesblok

Produkt 767730 blev lagt I kurven.

Gå til webshoppen

Márgenes de tensiones nominales hasta 30 kV / 50 Hz, rosca M12

Categoría "S" para instalaciones de conmutación y líneas aéreas

3 produkter

artikelnr. 767711 PHE3 3 10 S

GTIN 4013364070820, CCT (EU): 90303370, Bruttovægt: 1.86 kg, VPE: 1.00 unidad(es)

billeder

Open PDF

Yderligere information

Certificater

Tekniske data

Tensión nominal (U_N )	3 ... 10 kV
Longitud total (l_G )	1415 mm
Profundidad de introducción (I_O )	620 mm

Tensión nominal (U_N )	3 ... 10 kV
Tipo de tensión	AC
Categoría	S 62
Longitud total (l_G )	1415 mm
Profundidad de introducción (I_O )	620 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Produkt 767711 blev tilføjet til notesblok.

Gå til notesblok

Produkt 767711 blev lagt I kurven.

Gå til webshoppen

artikelnr. 767721 PHE3 6 20 S

GTIN 4013364070868, CCT (EU): 90303370, Bruttovægt: 1.93 kg, VPE: 1.00 unidad(es)

billeder

Open PDF

Yderligere information

Certificater

Tekniske data

Tensión nominal (U_N )	6 ... 20 kV
Longitud total (l_G )	1575 mm
Profundidad de introducción (I_O )	780 mm

Tensión nominal (U_N )	6 ... 20 kV
Tipo de tensión	AC
Categoría	S 63
Longitud total (l_G )	1575 mm
Profundidad de introducción (I_O )	780 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Produkt 767721 blev tilføjet til notesblok.

Gå til notesblok

Produkt 767721 blev lagt I kurven.

Gå til webshoppen

artikelnr. 767731 PHE3 10 30 S

GTIN 4013364070875, CCT (EU): 90303370, Bruttovægt: 1.99 kg, VPE: 1.00 unidad(es)

billeder

Open PDF

Yderligere information

Certificater

Tekniske data

Tensión nominal (U_N )	10 ... 30 kV
Longitud total (l_G )	1675 mm
Profundidad de introducción (I_O )	880 mm

Tensión nominal (U_N )	10 ... 30 kV
Tipo de tensión	AC
Categoría	S 64
Longitud total (l_G )	1675 mm
Profundidad de introducción (I_O )	880 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Produkt 767731 blev tilføjet til notesblok.

Gå til notesblok

Produkt 767731 blev lagt I kurven.

Gå til webshoppen

Márgenes de tensiones nominales hasta 30 kV / 50 Hz, rosca M12, conmutable

El conmutador de tensiones nominales puede ponerse en dos posiciones de márgenes de tensiones. Por razones de seguridad la puesta en servicio debe efectuarse sólo en la posición más sensible 3 ... 10 kV. En cada posición el conmutador se enclava y así está protegido contra movimientos erróneos. La posición puede cambiarse a través de un conmutador de láminas magnéticas resistente al desgaste.

Categoría "S" para instalaciones de conmutación y líneas aéreas

1 produkt

artikelnr. 767733 PHE3 U 3 30 S

GTIN 4013364070882, CCT (EU): 90303370, Bruttovægt: 1.99 kg, VPE: 1.00 unidad(es)

billeder

Open PDF

Yderligere information

Certificater

Tekniske data

Tensión nominal (U_N )	3 ... 10 / 10 ... 30 kV
Longitud total (l_G )	1675 mm
Profundidad de introducción (I_O )	880 mm

Tensión nominal (U_N )	3 ... 10 / 10 ... 30 kV
Tipo de tensión	AC
Categoría	S 64
Longitud total (l_G )	1675 mm
Profundidad de introducción (I_O )	880 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Produkt 767733 blev tilføjet til notesblok.

Gå til notesblok

Produkt 767733 blev lagt I kurven.

Gå til webshoppen

Tensión nominal 25 kV / 50 Hz

Para líneas aéreas de ferrocarriles eléctricos
Categoría "S" para instalaciones monofásicas de toma de tierra individual.

1 produkt

artikelnr. 767125 PHE3 25 S 50 1P

GTIN 4013364130319, CCT (EU): 90303370, Bruttovægt: 1.96 kg, VPE: 1.00 unidad(es)

billeder

Open PDF

Yderligere information

Certificater

Tekniske data

Tensión nominal (U_N )	25 kV
Longitud total (l_G )	1680 mm
Profundidad de introducción (I_O )	880 mm

Tensión nominal (U_N )	25 kV
Tipo de tensión	AC
Categoría	S 64
Longitud total (l_G )	1680 mm
Profundidad de introducción (I_O )	880 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de exterior
Aplicación	líneas aéreas de ferrocarriles eléctricos
Versión	unipolar
Indicador	óptico y acústico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Produkt 767125 blev tilføjet til notesblok.

Gå til notesblok

Produkt 767125 blev lagt I kurven.

Gå til webshoppen

Tensiones nominales hasta 30 kV / 50 Hz, acoplamiento dentado

Categoría "S" para instalaciones de conmutación y líneas aéreas.

5 produkter

artikelnr. 767903 PHE3 3 S ZK

GTIN 4013364134737, CCT (EU): 90303370, Bruttovægt: 1692.00 g, VPE: 1.00 unidad(es)

billeder

Open PDF

Yderligere information

Certificater

Tekniske data

Tensión nominal (U_N )	3 kV
Longitud total (l_G )	1150 mm
Profundidad de introducción (I_O )	285 mm

Tensión nominal (U_N )	3 kV
Tipo de tensión	AC
Categoría	S 60
Longitud total (l_G )	1150 mm
Profundidad de introducción (I_O )	285 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Produkt 767903 blev tilføjet til notesblok.

Gå til notesblok

Produkt 767903 blev lagt I kurven.

Gå til webshoppen

artikelnr. 767906 PHE3 6 S ZK

GTIN 4013364134744, CCT (EU): 90303370, Bruttovægt: 1692.00 g, VPE: 1.00 unidad(es)

billeder

Open PDF

Yderligere information

Certificater

Tekniske data

Tensión nominal (U_N )	6 kV
Longitud total (l_G )	1150 mm
Profundidad de introducción (I_O )	285 mm

Tensión nominal (U_N )	6 kV
Tipo de tensión	AC
Categoría	S 60
Longitud total (l_G )	1150 mm
Profundidad de introducción (I_O )	285 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Produkt 767906 blev tilføjet til notesblok.

Gå til notesblok

Produkt 767906 blev lagt I kurven.

Gå til webshoppen

artikelnr. 767910 PHE3 10 S ZK

GTIN 4013364134751, CCT (EU): 90303370, Bruttovægt: 1692.00 g, VPE: 1.00 unidad(es)

billeder

Open PDF

Yderligere information

Certificater

Tekniske data

Tensión nominal (U_N )	10 kV
Longitud total (l_G )	1150 mm
Profundidad de introducción (I_O )	285 mm

Tensión nominal (U_N )	10 kV
Tipo de tensión	AC
Categoría	S 60
Longitud total (l_G )	1150 mm
Profundidad de introducción (I_O )	285 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Produkt 767910 blev tilføjet til notesblok.

Gå til notesblok

Produkt 767910 blev lagt I kurven.

Gå til webshoppen

artikelnr. 767920 PHE3 20 S ZK

GTIN 4013364134768, CCT (EU): 90303370, Bruttovægt: 1.80 kg, VPE: 1.00 unidad(es)

billeder

Open PDF

Yderligere information

Certificater

Tekniske data

Tensión nominal (U_N )	20 kV
Longitud total (l_G )	1300 mm
Profundidad de introducción (I_O )	435 mm

Tensión nominal (U_N )	20 kV
Tipo de tensión	AC
Categoría	S 61
Longitud total (l_G )	1300 mm
Profundidad de introducción (I_O )	435 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Produkt 767920 blev tilføjet til notesblok.

Gå til notesblok

Produkt 767920 blev lagt I kurven.

Gå til webshoppen

artikelnr. 767930 PHE3 30 S ZK

GTIN 4013364134775, CCT (EU): 90303370, Bruttovægt: 1.87 kg, VPE: 1.00 unidad(es)

billeder

Open PDF

Yderligere information

Certificater

Tekniske data

Tensión nominal (U_N )	30 kV
Longitud total (l_G )	1485 mm
Profundidad de introducción (I_O )	620 mm

Tensión nominal (U_N )	30 kV
Tipo de tensión	AC
Categoría	S 62
Longitud total (l_G )	1485 mm
Profundidad de introducción (I_O )	620 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Produkt 767930 blev tilføjet til notesblok.

Gå til notesblok

Produkt 767930 blev lagt I kurven.

Gå til webshoppen

Márgenes de tensiones nominales hasta 30 kV / 50 Hz, acoplamiento dentado

Categoría "S" para instalaciones de conmutación y líneas aéreas

3 produkter

artikelnr. 767941 PHE3 3 10 S ZK

GTIN 4013364134782, CCT (EU): 90303370, Bruttovægt: 1.87 kg, VPE: 1.00 unidad(es)

billeder

Open PDF

Yderligere information

Certificater

Tekniske data

Tensión nominal (U_N )	3 ... 10 kV
Longitud total (l_G )	1485 mm
Profundidad de introducción (I_O )	620 mm

Tensión nominal (U_N )	3 ... 10 kV
Tipo de tensión	AC
Categoría	S 62
Longitud total (l_G )	1485 mm
Profundidad de introducción (I_O )	620 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Produkt 767941 blev tilføjet til notesblok.

Gå til notesblok

Produkt 767941 blev lagt I kurven.

Gå til webshoppen

artikelnr. 767951 PHE3 6 20 S ZK

GTIN 4013364134799, CCT (EU): 90303370, Bruttovægt: 1.96 kg, VPE: 1.00 unidad(es)

billeder

Open PDF

Yderligere information

Certificater

Tekniske data

Tensión nominal (U_N )	6 ... 20 kV
Longitud total (l_G )	1645 mm
Profundidad de introducción (I_O )	780 mm

Tensión nominal (U_N )	6 ... 20 kV
Tipo de tensión	AC
Categoría	S 63
Longitud total (l_G )	1645 mm
Profundidad de introducción (I_O )	780 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Produkt 767951 blev tilføjet til notesblok.

Gå til notesblok

Produkt 767951 blev lagt I kurven.

Gå til webshoppen

artikelnr. 767961 PHE3 10 30 S ZK

GTIN 4013364134805, CCT (EU): 90303370, Bruttovægt: 2.02 kg, VPE: 1.00 unidad(es)

billeder

Open PDF

Yderligere information

Certificater

Tekniske data

Tensión nominal (U_N )	10 ... 30 kV
Longitud total (l_G )	1745 mm
Profundidad de introducción (I_O )	880 mm

Tensión nominal (U_N )	10 ... 30 kV
Tipo de tensión	AC
Categoría	S 64
Longitud total (l_G )	1745 mm
Profundidad de introducción (I_O )	880 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Produkt 767961 blev tilføjet til notesblok.

Gå til notesblok

Produkt 767961 blev lagt I kurven.

Gå til webshoppen

Márgenes de tensiones nominales hasta 36 kV / 50 Hz, acoplamiento dentado, conmutable

El conmutador de tensiones nominales puede ponerse en dos posiciones de márgenes de tensiones. Por razones de seguridad la puesta en servicio debe efectuarse sólo en la posición más sensible (3 ... 10 kV o 6 ... 20 kV). En cada posición el conmutador se enclava y así está protegido contra movimientos erróneos. La posición puede cambiarse a través de un conmutador de láminas magnéticas resistente al desgaste.

Categoría "S" para instalaciones de conmutación y líneas aéreas

2 produkter

artikelnr. 767960 PHE3 U 3 30 S ZK

GTIN 4013364134812, CCT (EU): 90303370, Bruttovægt: 2.02 kg, VPE: 1.00 unidad(es)

billeder

Open PDF

Yderligere information

Certificater

Tekniske data

Tensión nominal (U_N )	3 ... 10 / 10 ... 30 kV
Longitud total (l_G )	1745 mm
Profundidad de introducción (I_O )	880 mm

Tensión nominal (U_N )	3 ... 10 / 10 ... 30 kV
Tipo de tensión	AC
Categoría	S 64
Longitud total (l_G )	1745 mm
Profundidad de introducción (I_O )	880 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Produkt 767960 blev tilføjet til notesblok.

Gå til notesblok

Produkt 767960 blev lagt I kurven.

Gå til webshoppen

artikelnr. 767944 PHE3 U 6 36 S SN7728

GTIN 4013364277731, CCT (EU): 90303370, Bruttovægt: 2.16 kg, VPE: 1.00 unidad(es)

billeder

Open PDF

Yderligere information

Certificater

Tekniske data

Tensión nominal (U_N )	6 ... 20 / 20 ... 36 kV
Longitud total (l_G )	1745 mm
Profundidad de introducción (I_O )	880 mm

Tensión nominal (U_N )	6 ... 20 / 20 ... 36 kV
Tipo de tensión	AC
Categoría	S 64
Longitud total (l_G )	1745 mm
Profundidad de introducción (I_O )	880 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Produkt 767944 blev tilføjet til notesblok.

Gå til notesblok

Produkt 767944 blev lagt I kurven.

Gå til webshoppen

Márgenes de tensiones nominales hasta 30 kV / 50 Hz, Kit de verificación, rosca M12

Con dos puntas de prueba de la categoría "S" para instalaciones de conmutación y líneas aéreas y categoría "L" para líneas aéreas.

2 produkter

artikelnr. 767740 PHE3 6 20 SL

GTIN 4013364071063, CCT (EU): 90303370, Bruttovægt: 2.15 kg, VPE: 1.00 unidad(es)

billeder

Open PDF

Yderligere information

Certificater

Tekniske data

Tensión nominal (U_N )	6 ... 20 kV
Longitud total (l_G )	1575 / 980 mm
Profundidad de introducción (I_O )	780 / 185 mm

Tensión nominal (U_N )	6 ... 20 kV
Tipo de tensión	AC
Categoría	S 63 / L 71
Longitud total (l_G )	1575 / 980 mm
Profundidad de introducción (I_O )	780 / 185 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas o líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Produkt 767740 blev tilføjet til notesblok.

Gå til notesblok

Produkt 767740 blev lagt I kurven.

Gå til webshoppen

artikelnr. 767750 PHE3 10 30 SL

GTIN 4013364071070, CCT (EU): 90303370, Bruttovægt: 2.21 kg, VPE: 1.00 unidad(es)

billeder

Open PDF

Yderligere information

Certificater

Tekniske data

Tensión nominal (U_N )	10 ... 30 kV
Longitud total (l_G )	1675 / 980 mm
Profundidad de introducción (I_O )	880 / 185 mm

Tensión nominal (U_N )	10 ... 30 kV
Tipo de tensión	AC
Categoría	S 64 / L 71
Longitud total (l_G )	1675 / 980 mm
Profundidad de introducción (I_O )	880 / 185 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Produkt 767750 blev tilføjet til notesblok.

Gå til notesblok

Produkt 767750 blev lagt I kurven.

Gå til webshoppen

Márgenes de tensiones nominales hasta 30 kV / 50 Hz, Kit de verificación, acoplamiento dentado

Con dos puntas de prueba de la categoría "S" para instalaciones de conmutación y líneas aéreas y categoría "L" para líneas aéreas.

2 produkter

artikelnr. 767940 PHE3 6 20 SL ZK

GTIN 4013364134829, CCT (EU): 90303370, Bruttovægt: 2.09 kg, VPE: 1.00 unidad(es)

billeder

Open PDF

Yderligere information

Certificater

Tekniske data

Tensión nominal (U_N )	6 ... 20 kV
Longitud total (l_G )	1650 / 1050 mm
Profundidad de introducción (I_O )	780 / 185 mm

Tensión nominal (U_N )	6 ... 20 kV
Tipo de tensión	AC
Categoría	S 63 / L 71
Longitud total (l_G )	1650 / 1050 mm
Profundidad de introducción (I_O )	780 / 185 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas o líneas aéreas
Versión	unipolar
Indicador	óptico y acústico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Produkt 767940 blev tilføjet til notesblok.

Gå til notesblok

Produkt 767940 blev lagt I kurven.

Gå til webshoppen

artikelnr. 767950 PHE3 10 30 SL ZK

GTIN 4013364134836, CCT (EU): 90303370, Bruttovægt: 2.14 kg, VPE: 1.00 unidad(es)

billeder

Open PDF

Yderligere information

Certificater

Tekniske data

Tensión nominal (U_N )	10 ... 30 kV
Longitud total (l_G )	1750 / 1050 mm
Profundidad de introducción (I_O )	880 / 185 mm

Tensión nominal (U_N )	10 ... 30 kV
Tipo de tensión	AC
Categoría	S 64 / L 71
Longitud total (l_G )	1750 / 1050 mm
Profundidad de introducción (I_O )	880 / 185 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas o líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Produkt 767950 blev tilføjet til notesblok.

Gå til notesblok

Produkt 767950 blev lagt I kurven.

Gå til webshoppen
