Puntos de anclaje de toma de tierra

Para conectar casquillos de conexión a tierra o placas de conexión a tierra según DIN 48088-2
Para soldar o atornillar para la conexión de piezas de conexión a tierra con tuercas o tornillos de mariposa al lado de fase
Piezas de conexión con perno roscado M12 o M16
Rosca interior M12 o M16

Details

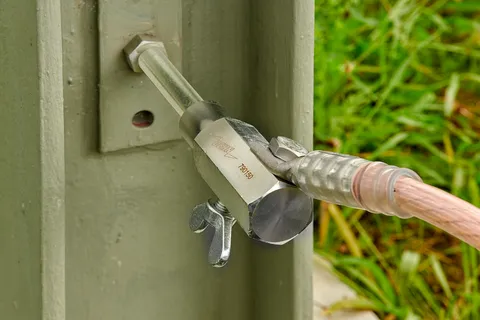

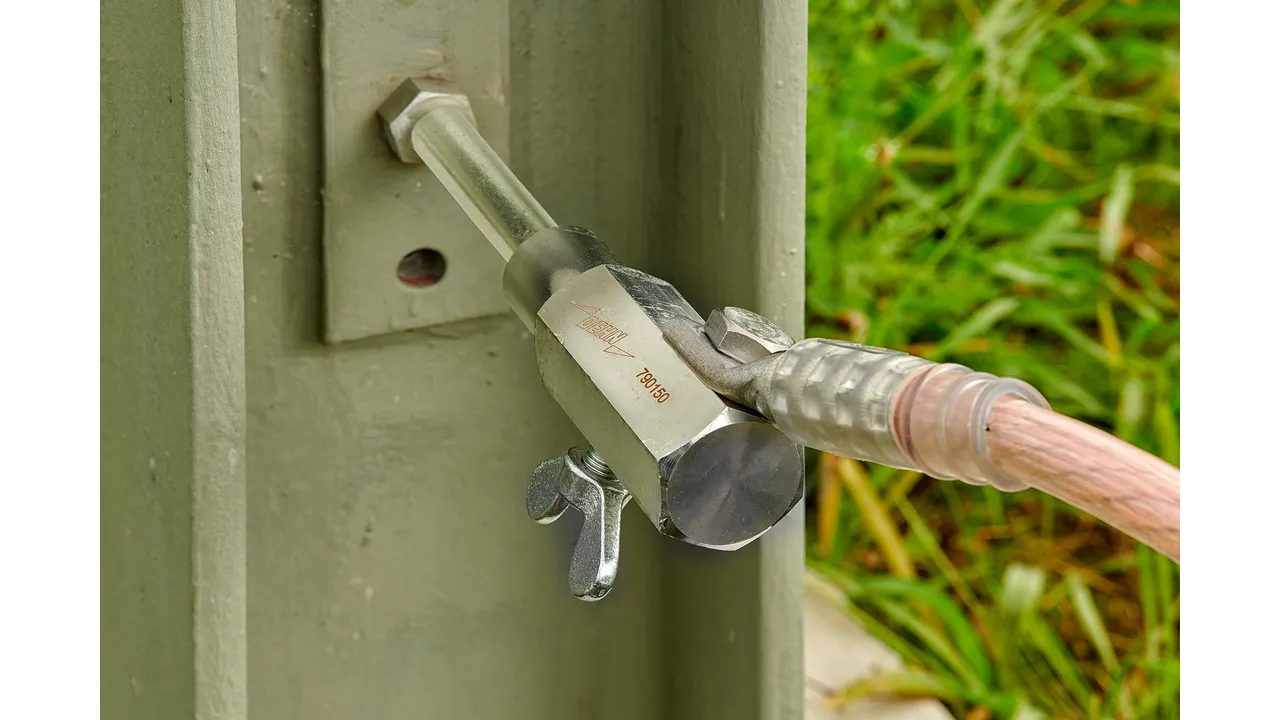

Pieza de conexión a tierra con perno roscado M12 para atornillar a una parte puesta a tierra de la instalación.

lorem ipsum — Pieza de conexión a tierra con perno roscado M12 para atornillar a una parte puesta a tierra de la instalación.

Punto de anclaje con ranura anular, con perno roscado y tuerca

2 produkter

artikelnr. 790251 EFP 16 RN M12 35 SSM

GTIN 4013364089501, CCT (EU): 85359000, Bruttovægt: 248.00 g, VPE: 1.00 unidad(es)

billeder

Open PDF

Yderligere information

Tekniske data

Dimensiones	M12 x 35 mm
Diámetro	16 mm
Abertura de llave	22 mm
Sección máx. de cable Cu	150 mm²
Máx. corriente de cortocircuito I_k0,5 s	42,0^*) kA
Máx. corriente de cortocircuito I_k1 s	29,6*) kA
Material	latón (CuNi2Si) / gal Sn
Material del perno roscado	INOX A2-70
Material de la tuerca	DIN 985-M12-8 / gal Zn
*) Para dispositivos de puesta a tierra y cortocircuito con longitudes de cables > 4000 mm: 26,5 kA / 0,5 s (18,7 kA / 1 s)

Dimensiones	M12 x 35 mm
Diámetro	16 mm
Abertura de llave	22 mm
Sección máx. de cable Cu	150 mm²
Máx. corriente de cortocircuito I_k0,5 s	42,0^*) kA
Máx. corriente de cortocircuito I_k1 s	29,6*) kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230) y DIN 48088-2
Material	latón (CuNi2Si) / gal Sn
Material del perno roscado	INOX A2-70
Material de la tuerca	DIN 985-M12-8 / gal Zn
Par de apriete	50 ... 65 Nm
*) Para dispositivos de puesta a tierra y cortocircuito con longitudes de cables > 4000 mm: 26,5 kA / 0,5 s (18,7 kA / 1 s)

Produkt 790251 blev tilføjet til notesblok.

Gå til notesblok

Produkt 790251 blev lagt I kurven.

Gå til webshoppen

artikelnr. 790261 EFP 16 RN M16 45 SSM

GTIN 4013364089525, CCT (EU): 85359000, Bruttovægt: 277.00 g, VPE: 1.00 unidad(es)

billeder

Open PDF

Yderligere information

Tekniske data

Dimensiones	M16 x 45 mm
Diámetro	16 mm
Abertura de llave	22 mm
Sección máx. de cable Cu	150 mm²
Máx. corriente de cortocircuito I_k0,5 s	42,0^*) kA
Máx. corriente de cortocircuito I_k1 s	29,6*) kA
Material	latón (CuNi2Si) / gal Sn
Material del perno roscado	INOX A2-70
Material de la tuerca	DIN 985-M16-8 / gal Zn
*) Para dispositivos de puesta a tierra y cortocircuito con longitudes de cables > 4000 mm: 26,5 kA / 0,5 s (18,7 kA / 1 s)

Dimensiones	M16 x 45 mm
Diámetro	16 mm
Abertura de llave	22 mm
Sección máx. de cable Cu	150 mm²
Máx. corriente de cortocircuito I_k0,5 s	42,0^*) kA
Máx. corriente de cortocircuito I_k1 s	29,6*) kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230) y DIN 48088-2
Material	latón (CuNi2Si) / gal Sn
Material del perno roscado	INOX A2-70
Material de la tuerca	DIN 985-M16-8 / gal Zn
Par de apriete	100 ... 110 Nm
*) Para dispositivos de puesta a tierra y cortocircuito con longitudes de cables > 4000 mm: 26,5 kA / 0,5 s (18,7 kA / 1 s)

Produkt 790261 blev tilføjet til notesblok.

Gå til notesblok

Produkt 790261 blev lagt I kurven.

Gå til webshoppen

Punto de anclaje con ranura anular, con rosca interior

2 produkter

artikelnr. 790250 EFP 16 RN M12

GTIN 4013364089495, CCT (EU): 85359000, Bruttovægt: 193.00 g, VPE: 1.00 unidad(es)

billeder

Open PDF

Yderligere information

Tekniske data

Dimensiones	M12
Diámetro	16 mm
Abertura de llave	22 mm
Sección máx. de cable Cu	150 mm²
Máx. corriente de cortocircuito I_k0,5 s	42,0^*) kA
Máx. corriente de cortocircuito I_k1 s	29,6*) kA
Material	latón (CuNi2Si) / gal Sn
*) Para dispositivos de puesta a tierra y cortocircuito con longitudes de cable > 4000 mm: 26,5 kA / 0,5 s (18,7 kA / 1 s)

Dimensiones	M12
Diámetro	16 mm
Abertura de llave	22 mm
Sección máx. de cable Cu	150 mm²
Máx. corriente de cortocircuito I_k0,5 s	42,0^*) kA
Máx. corriente de cortocircuito I_k1 s	29,6*) kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230) y DIN 48088-2
Material	latón (CuNi2Si) / gal Sn
*) Para dispositivos de puesta a tierra y cortocircuito con longitudes de cable > 4000 mm: 26,5 kA / 0,5 s (18,7 kA / 1 s)

Produkt 790250 blev tilføjet til notesblok.

Gå til notesblok

Produkt 790250 blev lagt I kurven.

Gå til webshoppen

artikelnr. 790260 EFP 16 RN M16

GTIN 4013364089518, CCT (EU): 85359000, Bruttovægt: 180.00 g, VPE: 1.00 unidad(es)

billeder

Open PDF

Yderligere information

Tekniske data

Dimensiones	M16
Diámetro	16 mm
Abertura de llave	22 mm
Sección máx. de cable Cu	150 mm²
Máx. corriente de cortocircuito I_k0,5 s	42,0^*) kA
Máx. corriente de cortocircuito I_k1 s	29,6*) kA
Material	latón (CuNi2Si) / gal Sn
*) Para dispositivos de puesta a tierra y cortocircuito con longitudes de cable > 4000 mm: 26,5 kA / 0,5 s (18,7 kA / 1 s)

Dimensiones	M16
Diámetro	16 mm
Abertura de llave	22 mm
Sección máx. de cable Cu	150 mm²
Máx. corriente de cortocircuito I_k0,5 s	42,0^*) kA
Máx. corriente de cortocircuito I_k1 s	29,6*) kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230) y DIN 48088-2
Material	latón (CuNi2Si) / gal Sn
*) Para dispositivos de puesta a tierra y cortocircuito con longitudes de cable > 4000 mm: 26,5 kA / 0,5 s (18,7 kA / 1 s)
