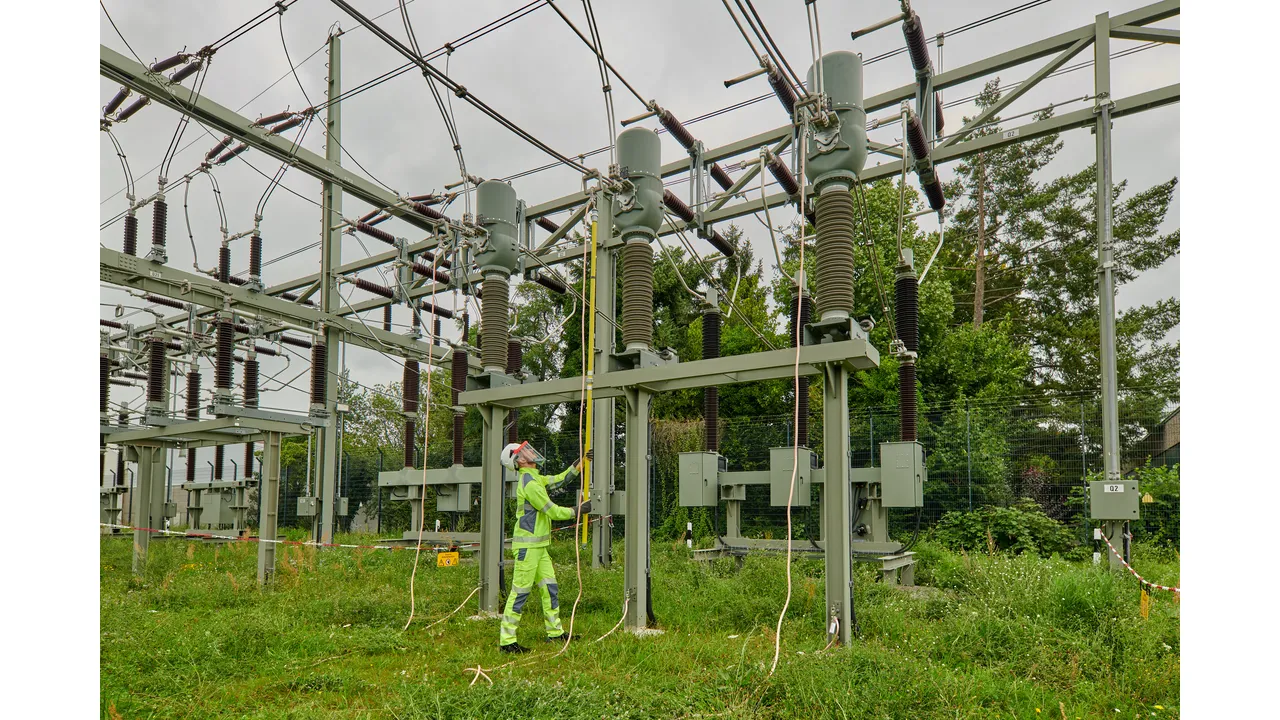

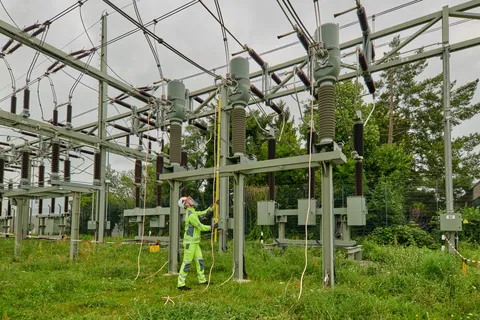

Pértigas de puesta a tierra para líneas aéreas

Para aplicación en instalaciones de exterior
Acoplamiento de embudo robusto de aluminio
Longitud total hasta 6000 mm
Pértiga telescópica ajustable a través de una maneta en cruz
Para bornas roscadas de fase y bornas con husillo largo con pasador

Details

Pértiga de puesta a tierra con acoplamiento de embudo de aluminio para utilizar con bornas con husillo largo según DIN 48087

lorem ipsum — Pértiga de puesta a tierra con acoplamiento de embudo de aluminio para utilizar con bornas con husillo largo según DIN 48087

Pieza terminal con ojete anular (Al/goma) o acoplamiento enchufable para alargar la empuñadura con ojete anular (Al/goma).

Gracias a la atornilladura y el engranaje el acoplamiento de husillo robusto de aluminio facilita una conexión positiva y no positiva.

**Anillo ajustable y detendible**
El embudo tiene un anillo ajustable con las funciones siguientes:
- Posición "AUF" [ABIERTO]: La pértiga puede removerse depues de fijar la borna
- Posición "ZU" [CERRADO]: La pértiga y la borna quedan conectados firmemente también despues de fijar el equipo

Valores de carga para pértigas de puesta a tierra extensibles

Telescópica con conexión para pasador

2 produkter

artikelnr. 769400 ESTC SQL 4000

GTIN 4013364080881, CCT (EU): 82055980, Bruttovægt: 4.42 kg, VPE: 1.00 unidad(es)

billeder

Open PDF

Yderligere information

Tekniske data

Longitud total (l_{G max} / I_{G min} )	4015 / 2180 mm
Longitud de la maneta (I_H )	1400 mm
Peso máximo sobre el cabezal (l_{G max} / I_{G min} )	10 / 20 kg
Diámetro	43 mm

Longitud total (l_{G max} / I_{G min} )	4015 / 2180 mm
Longitud de la maneta (I_H )	1400 mm
Peso máximo sobre el cabezal (l_{G max} / I_{G min} )	10 / 20 kg
Margen de temperatura	–25 °C ... +55 °C
Material del tubo aislado	tubo de poliéster reforzado con fibra de vidrio
Material del acoplamiento de husillo, maneta en cruz	aleación Al
Diámetro	43 mm
Cabezal para	husillo con pasador
Acoplamiento enchufable resistente a la torsión, pieza terminal incluida	no
Equipo	pértiga de puesta a tierra

Produkt 769400 blev tilføjet til notesblok.

Gå til notesblok

Produkt 769400 blev lagt I kurven.

Gå til webshoppen

artikelnr. 769500 ESTC SQL 5000

GTIN 4013364080904, CCT (EU): 82055980, Bruttovægt: 5.02 kg, VPE: 1.00 unidad(es)

billeder

Open PDF

Yderligere information

Tekniske data

Longitud total (l_{G max} / I_{G min} )	5015 / 2680 mm
Longitud de la maneta (I_H )	1900 mm
Peso máximo sobre el cabezal (l_{G max} / I_{G min} )	10 / 20 kg
Diámetro	43 mm

Longitud total (l_{G max} / I_{G min} )	5015 / 2680 mm
Longitud de la maneta (I_H )	1900 mm
Peso máximo sobre el cabezal (l_{G max} / I_{G min} )	10 / 20 kg
Margen de temperatura	–25 °C ... +55 °C
Material del tubo aislado	tubo de poliéster reforzado con fibra de vidrio
Material del acoplamiento de husillo, maneta en cruz	aleación Al
Diámetro	43 mm
Cabezal para	husillo con pasador
Acoplamiento enchufable resistente a la torsión, pieza terminal incluida	no
Equipo	pértiga de puesta a tierra

Produkt 769500 blev tilføjet til notesblok.

Gå til notesblok

Produkt 769500 blev lagt I kurven.

Gå til webshoppen

Telescópica con conexión para pasador y acoplamiento enchufable

1 produkt

artikelnr. 769300 ESTC SQL STK 3000

GTIN 4013364080867, CCT (EU): 82055980, Bruttovægt: 3.80 kg, VPE: 1.00 unidad(es)

billeder

Open PDF

Yderligere information

Tekniske data

Longitud total (l_{G max} / I_{G min} )	3015 / 1760 mm
Longitud de la maneta (I_H )	900 mm
Peso máximo sobre el cabezal (l_{G max} / I_{G min} )	10 / 20 kg
Diámetro	43 mm

Longitud total (l_{G max} / I_{G min} )	3015 / 1760 mm
Longitud de la maneta (I_H )	900 mm
Peso máximo sobre el cabezal (l_{G max} / I_{G min} )	10 / 20 kg
Margen de temperatura	–25 °C ... +55 °C
Material del tubo aislado	tubo de poliéster reforzado con fibra de vidrio
Material del acoplamiento de husillo, maneta en cruz	aleación Al
Diámetro	43 mm
Cabezal para	husillo con pasador
Acoplamiento enchufable resistente a la torsión, pieza terminal incluida	sí
Equipo	pértiga de puesta a tierra

Produkt 769300 blev tilføjet til notesblok.

Gå til notesblok

Produkt 769300 blev lagt I kurven.

Gå til webshoppen

Varias partes. Pieza de cabezal

Con acoplamiento de bayoneta de aluminio y acoplamiento con tornillo de aluminio para utilizar como pieza terminal.

1 produkt

artikelnr. 769503 EST KS SQL 1500

GTIN 4013364003996, CCT (EU): 82055980, Bruttovægt: 2.39 kg, VPE: 1.00 unidad(es)

billeder

Yderligere information

Tekniske data

Longitud total (l_G )	1600 mm
Peso máximo sobre el cabezal	20 kg
Diámetro	43 mm

Longitud total (l_G )	1600 mm
Peso máximo sobre el cabezal	20 kg
Margen de temperatura	–25 °C ... +55 °C
Material del tubo aislado	tubo de poliéster reforzado con fibra de vidrio
Material del acoplamiento de husillo	aleación Al
Diámetro	43 mm
Cabezal para	husillo con pasador
Equipo	pértiga de puesta a tierra - pieza de cabezal

Produkt 769503 blev tilføjet til notesblok.

Gå til notesblok

Produkt 769503 blev lagt I kurven.

Gå til webshoppen

Varias partes. Pieza intermedia

Con acoplamiento de aluminio con tornillo, clavija con tuerca y parte de casquillo.

1 produkt

artikelnr. 769504 EST ZS 1500

GTIN 4013364004559, CCT (EU): 82055980, Bruttovægt: 2.39 kg, VPE: 1.00 unidad(es)

billeder

Open PDF

Yderligere information

Tekniske data

Longitud total (l_G )	1580 mm
Diámetro	43 mm

Produkt 769504 blev tilføjet til notesblok.

Gå til notesblok

Produkt 769504 blev lagt I kurven.

Gå til webshoppen

Varias partes. Pieza terminal

Con enganche y tuerca de acoplo en aluminio con tornillo y pieza terminal con ojete anular.

1 produkt

artikelnr. 769505 EST ES 1500

GTIN 4013364004566, CCT (EU): 82055980, Bruttovægt: 2.46 kg, VPE: 1.00 unidad(es)

billeder

Open PDF

Yderligere information

Tekniske data

Longitud total (l_G )	1590 mm
Diámetro	43 mm

Produkt 769505 blev tilføjet til notesblok.

Gå til notesblok

Produkt 769505 blev lagt I kurven.

Gå til webshoppen
