Kits para aplicaciones ferroviarias

Details

Kit para catenarias (con perfil)

Pértiga de puesta a tierra telescópica con anillo ajustable (longitud máx. 5 m).

2 produkter

artikelnr. 750210 BEV OL NPF K

GTIN 4013364123793, CCT (EU): 85359000, Bruttovægt: 13.44 kg, VPE: 1.00 unidad(es)

billeder

Open PDF

Yderligere information

Tekniske data

Versión	muletilla
Longitud del cable	8500 mm
Corriente máx. de cortocircuito I_k 0,06 s	32,0 kA
DB dibujo no.	3 Ebgw 01.51
DB material no.	237 117

Versión	muletilla
Versión del cable	unipolar
Sección del cable (lado de fase)	50 mm²
Sección del cable (lado de tierra)	50 mm²
Longitud del cable unipolar	8500 mm
Aislamiento total	no
Longitud del cable	8500 mm
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Corriente máx. de cortocircuito I_k 0,06 s	32,0 kA
DB dibujo no.	3 Ebgw 01.51
DB material no.	237 117

Produkt 750210 blev tilføjet til notesblok.

Gå til notesblok

Produkt 750210 blev lagt I kurven.

Gå til webshoppen

artikelnr. 750218 BEV OL NPF R

GTIN 4013364157224, CCT (EU): 85359000, Bruttovægt: 14.73 kg, VPE: 1.00 unidad(es)

billeder

Open PDF

Yderligere information

Tekniske data

Versión	carraca
Longitud del cable	8500 mm
Corriente máx. de cortocircuito I_k 0,06 s	32,0 kA
DB dibujo no.	3 Ebgw 01.51

Versión	carraca
Versión del cable	unipolar
Sección del cable (lado de fase)	50 mm²
Sección del cable (lado de tierra)	50 mm²
Longitud del cable unipolar	8500 mm
Aislamiento total	no
Longitud del cable	8500 mm
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Corriente máx. de cortocircuito I_k 0,06 s	32,0 kA
DB dibujo no.	3 Ebgw 01.51

Produkt 750218 blev tilføjet til notesblok.

Gå til notesblok

Produkt 750218 blev lagt I kurven.

Gå til webshoppen

Kit para catenarias (sin perfil*))

Pértiga telescópica de puesta a tierra con anillo ajustable (longitud máxima: 5 m).

2 produkter

artikelnr. 750211 BEV OL PF K

GTIN 4013364123809, CCT (EU): 85359000, Bruttovægt: 15.55 kg, VPE: 1.00 unidad(es)

billeder

Open PDF

Yderligere information

Tekniske data

Versión	muletilla
Longitud del cable	12000 mm
Corriente máx. de cortocircuito I_k 0,06 s	32,0 kA
DB dibujo no.	3 Ebgw 01.51
DB material no.	237 118

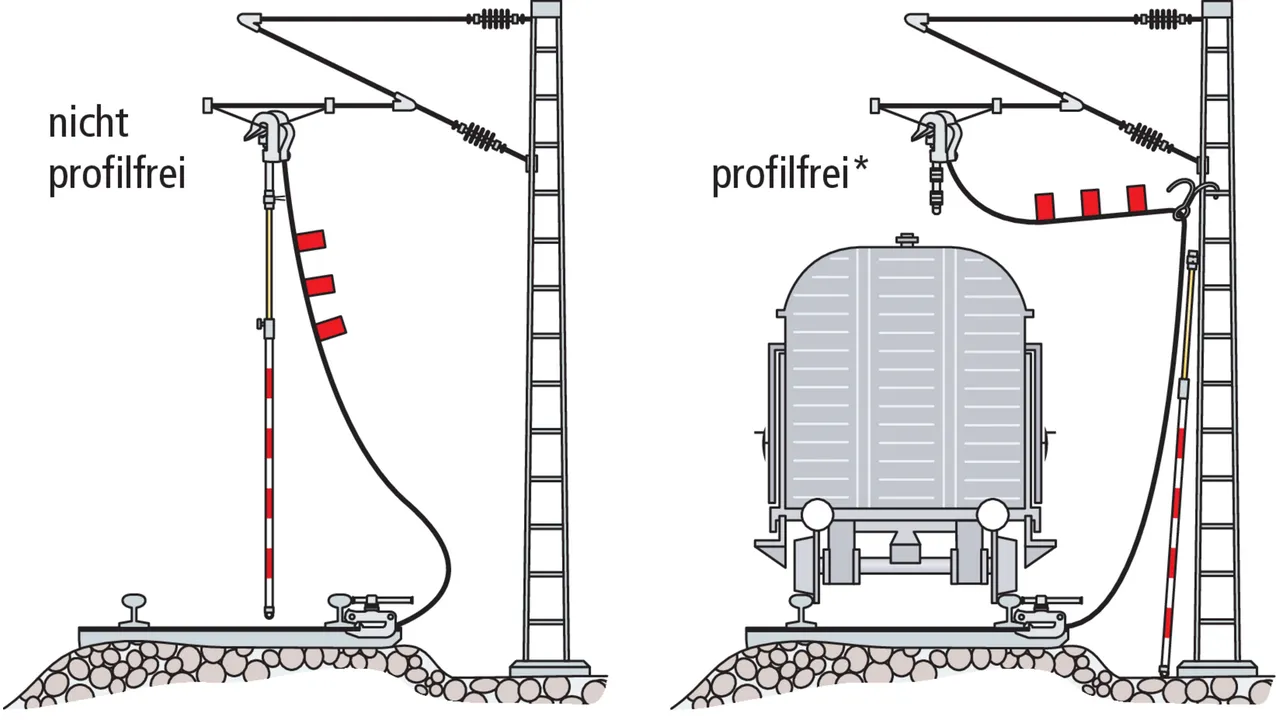

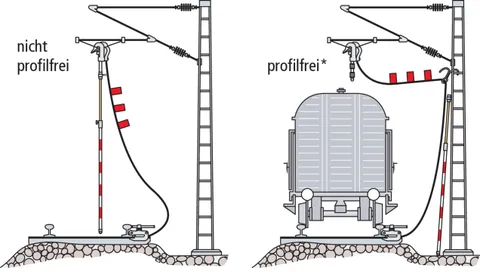

*) La puesta a tierra sin perfil significa que el cable de tierra puede desengancharse lateralmente del mástil y así facilita una marcha limitada con una locomotora diésel

Versión	muletilla
Versión del cable	unipolar
Sección del cable (lado de fase)	50 mm²
Sección del cable (lado de tierra)	50 mm²
Longitud del cable unipolar	12000 mm
Aislamiento total	no
Longitud del cable	12000 mm
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Corriente máx. de cortocircuito I_k 0,06 s	32,0 kA
DB dibujo no.	3 Ebgw 01.51
DB material no.	237 118
*) La puesta a tierra sin perfil significa que el cable de tierra puede desengancharse lateralmente del mástil y así facilita una marcha limitada con una locomotora diésel

Produkt 750211 blev tilføjet til notesblok.

Gå til notesblok

Produkt 750211 blev lagt I kurven.

Gå til webshoppen

artikelnr. 750219 BEV OL PF R

GTIN 4013364157231, CCT (EU): 85359000, Bruttovægt: 16.87 kg, VPE: 1.00 unidad(es)

billeder

Open PDF

Yderligere information

Tekniske data

Versión	carraca
Longitud del cable	12000 mm
Corriente máx. de cortocircuito I_k 0,06 s	32,0 kA
DB dibujo no.	3 Ebgw 01.51
*) La puesta a tierra sin perfil significa que el cable de tierra puede desengancharse lateralmente del mástil y así facilita una marcha limitada con una locomotora diésel

Versión	carraca
Versión del cable	unipolar
Sección del cable (lado de fase)	50 mm²
Sección del cable (lado de tierra)	50 mm²
Longitud del cable unipolar	12000 mm
Aislamiento total	no
Longitud del cable	12000 mm
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Corriente máx. de cortocircuito I_k 0,06 s	32,0 kA
DB dibujo no.	3 Ebgw 01.51
*) La puesta a tierra sin perfil significa que el cable de tierra puede desengancharse lateralmente del mástil y así facilita una marcha limitada con una locomotora diésel

Produkt 750219 blev tilføjet til notesblok.

Gå til notesblok

Produkt 750219 blev lagt I kurven.

Gå til webshoppen

Kit para catenarias (sin perfil *))

Pértiga telescópica de puesta a tierra con guía de cable y gancho (longitud máxima 5 m).

2 produkter

artikelnr. 750214 BEV OL PF V2 K

GTIN 4013364123816, CCT (EU): 85359000, Bruttovægt: 15.60 kg, VPE: 1.00 unidad(es)

billeder

Open PDF

Yderligere information

Tekniske data

Versión	muletilla
Longitud del cable	12000 mm
Corriente máx. de cortocircuito I_k 0,06 s	32,0 kA
DB dibujo no.	3 Ebgw 01.51
DB material no.	237 115
*) La puesta a tierra sin perfil significa que el cable de tierra puede desengancharse lateralmente del mástil y así facilita una marcha limitada con una locomotora diésel

Versión	muletilla
Versión del cable	unipolar
Sección del cable (lado de fase)	50 mm²
Sección del cable (lado de tierra)	50 mm²
Longitud del cable unipolar	12000 mm
Aislamiento total	no
Longitud del cable	12000 mm
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Corriente máx. de cortocircuito I_k 0,06 s	32,0 kA
DB dibujo no.	3 Ebgw 01.51
DB material no.	237 115
*) La puesta a tierra sin perfil significa que el cable de tierra puede desengancharse lateralmente del mástil y así facilita una marcha limitada con una locomotora diésel

Produkt 750214 blev tilføjet til notesblok.

Gå til notesblok

Produkt 750214 blev lagt I kurven.

Gå til webshoppen

artikelnr. 750221 BEV OL PF V2 R

GTIN 4013364157248, CCT (EU): 85359000, Bruttovægt: 15.51 kg, VPE: 1.00 unidad(es)

billeder

Open PDF

Yderligere information

Tekniske data

Versión	carraca
Longitud del cable	12000 mm
Corriente máx. de cortocircuito I_k 0,06 s	32,0 kA
DB dibujo no.	3 Ebgw 01.51
*) La puesta a tierra sin perfil significa que el cable de tierra puede desengancharse lateralmente del mástil y así facilita una marcha limitada con una locomotora diésel

Versión	carraca
Versión del cable	unipolar
Sección del cable (lado de fase)	50 mm²
Sección del cable (lado de tierra)	50 mm²
Longitud del cable unipolar	12000 mm
Aislamiento total	no
Longitud del cable	12000 mm
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Corriente máx. de cortocircuito I_k 0,06 s	32,0 kA
DB dibujo no.	3 Ebgw 01.51
*) La puesta a tierra sin perfil significa que el cable de tierra puede desengancharse lateralmente del mástil y así facilita una marcha limitada con una locomotora diésel

Produkt 750221 blev tilføjet til notesblok.

Gå til notesblok

Produkt 750221 blev lagt I kurven.

Gå til webshoppen

Kit para catenarias para el transporte en vehículos (con perfil)

Para servicio técnico auxiliar y gestión de emergencias
Kit de pértigas telescópicas de puesta a tierra de seis piezas enchufable (longitud máxima 5 m)

2 produkter

artikelnr. 750196 BEV OL NPF PKW K

GTIN 4013364123823, CCT (EU): 85359000, Bruttovægt: 26.58 kg, VPE: 1.00 unidad(es)

billeder

Open PDF

Yderligere information

Tekniske data

Versión	muletilla
Longitud del cable	8500 mm
Corriente máx. de cortocircuito I_k 0,06 s	32,0 kA
DB dibujo no.	3 Ebgw 01.67
DB material no.	237 125

Versión	muletilla
Versión del cable	unipolar
Sección del cable (lado de fase)	50 mm²
Sección del cable (lado de tierra)	50 mm²
Longitud del cable unipolar	8500 mm
Aislamiento total	no
Longitud del cable	8500 mm
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Corriente máx. de cortocircuito I_k 0,06 s	32,0 kA
DB dibujo no.	3 Ebgw 01.67
DB material no.	237 125

Produkt 750196 blev tilføjet til notesblok.

Gå til notesblok

Produkt 750196 blev lagt I kurven.

Gå til webshoppen

artikelnr. 750216 BEV OL NPF PKW R

GTIN 4013364157255, CCT (EU): 85359000, Bruttovægt: 26.58 kg, VPE: 1.00 unidad(es)

billeder

Open PDF

Yderligere information

Tekniske data

Versión	carraca
Longitud del cable	8500 mm
Corriente máx. de cortocircuito I_k 0,06 s	32,0 kA
DB dibujo no.	3 Ebgw 01.67

Versión	carraca
Versión del cable	unipolar
Sección del cable (lado de fase)	50 mm²
Sección del cable (lado de tierra)	50 mm²
Longitud del cable unipolar	8500 mm
Aislamiento total	no
Longitud del cable	8500 mm
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Corriente máx. de cortocircuito I_k 0,06 s	32,0 kA
DB dibujo no.	3 Ebgw 01.67

Produkt 750216 blev tilføjet til notesblok.

Gå til notesblok

Produkt 750216 blev lagt I kurven.

Gå til webshoppen

Kit para catenarias para el transporte en vehículos (sin perfil *))

Para servicios técnicos auxiliares y gestión de emergencias
Kit de pértigas telescópicas de puesta a tierra de seis piezas enchufable (longitud máxima 5 m).

2 produkter

artikelnr. 750200 BEV OL PF PKW K

GTIN 4013364123830, CCT (EU): 85359000, Bruttovægt: 16.95 kg, VPE: 1.00 unidad(es)

billeder

Open PDF

Yderligere information

Tekniske data

Versión	muletilla
Longitud del cable	12000 mm
Corriente máx. de cortocircuito I_k 0,06 s	32,0 kA
DB dibujo no.	3 Ebgw 01.67
*) La puesta a tierra sin perfil significa que el cable de tierra puede desengancharse lateralmente del mástil y así facilita una marcha limitada con una locomotora diésel

Versión	muletilla
Versión del cable	unipolar
Sección del cable (lado de fase)	50 mm²
Sección del cable (lado de tierra)	50 mm²
Longitud del cable unipolar	12000 mm
Aislamiento total	no
Longitud del cable	12000 mm
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Corriente máx. de cortocircuito I_k 0,06 s	32,0 kA
DB dibujo no.	3 Ebgw 01.67
*) La puesta a tierra sin perfil significa que el cable de tierra puede desengancharse lateralmente del mástil y así facilita una marcha limitada con una locomotora diésel

Produkt 750200 blev tilføjet til notesblok.

Gå til notesblok

Produkt 750200 blev lagt I kurven.

Gå til webshoppen

artikelnr. 750217 BEV OL PF PKW R

GTIN 4013364157262, CCT (EU): 85359000, Bruttovægt: 17.08 kg, VPE: 1.00 unidad(es)

billeder

Open PDF

Yderligere information

Tekniske data

Versión	carraca
Longitud del cable	12000 mm
Corriente máx. de cortocircuito I_k 0,06 s	32,0 kA
DB dibujo no.	3 Ebgw 01.67
*) La puesta a tierra sin perfil significa que el cable de tierra puede desengancharse lateralmente del mástil y así facilita una marcha limitada con una locomotora diésel

Versión	carraca
Versión del cable	unipolar
Sección del cable (lado de fase)	50 mm²
Sección del cable (lado de tierra)	50 mm²
Longitud del cable unipolar	12000 mm
Aislamiento total	no
Longitud del cable	12000 mm
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Corriente máx. de cortocircuito I_k 0,06 s	32,0 kA
DB dibujo no.	3 Ebgw 01.67
*) La puesta a tierra sin perfil significa que el cable de tierra puede desengancharse lateralmente del mástil y así facilita una marcha limitada con una locomotora diésel

Produkt 750217 blev tilføjet til notesblok.

Gå til notesblok

Produkt 750217 blev lagt I kurven.

Gå til webshoppen

Kit para transformadores en catenarias

Para la puesta a tierra del portafusible
Pértiga telescópica de puesta a tierra con anillo ajustable (longitud máxima 3,5 m).

1 produkt

artikelnr. 750212 BEV US OL ST

GTIN 4013364123847, CCT (EU): 85359000, Bruttovægt: 13.00 kg, VPE: 1.00 unidad(es)

billeder

Open PDF

Yderligere information

Tekniske data

Longitud del cable	4000 mm
Corriente máx. de cortocircuito I_k 0,06 s	34,0 kA
DB dibujo no.	3 Ebgw 01.57
DB material no.	237 121

Versión del cable	unipolar
Sección del cable (lado de fase)	50 mm²
Sección del cable (lado de tierra)	50 mm²
Longitud del cable unipolar	4000 mm
Aislamiento total	no
Longitud del cable	4000 mm
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Corriente máx. de cortocircuito I_k 0,06 s	34,0 kA
DB dibujo no.	3 Ebgw 01.57
DB material no.	237 121

Produkt 750212 blev tilføjet til notesblok.

Gå til notesblok

Produkt 750212 blev lagt I kurven.

Gå til webshoppen

Kit para líneas de alimentación, reforzamiento, desviación y otros tipos de líneas

Para la puesta a tierra de la línea de alimentación y de líneas de corriente de tracción
Pértiga telescópica de puesta a tierra con anillo ajustable (longitud máxima 3,5 m)

1 produkt

artikelnr. 750213 BEV SVUL

GTIN 4013364123861, CCT (EU): 85359000, Bruttovægt: 8.76 kg, VPE: 1.00 unidad(es)

billeder

Open PDF

Yderligere information

Tekniske data

Longitud del cable	4000 mm
Corriente máx. de cortocircuito I_k 0,06 s	34,0 kA
DB dibujo no.	3 Ebgw 01.57
DB material no.	237 119

Versión del cable	unipolar
Sección del cable (lado de fase)	50 mm²
Sección del cable (lado de tierra)	50 mm²
Longitud del cable unipolar	4000 mm
Aislamiento total	no
Longitud del cable	4000 mm
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Corriente máx. de cortocircuito I_k 0,06 s	34,0 kA
DB dibujo no.	3 Ebgw 01.57
DB material no.	237 119

Produkt 750213 blev tilføjet til notesblok.

Gå til notesblok

Produkt 750213 blev lagt I kurven.

Gå til webshoppen

Kit para sistemas de calefacción para agujas y trenes

Para el equipamiento inicial de un transformador de instalaciones eléctricas de calefacción de agujas (EWHA) e instalaciones eléctricas de precalentamiento de trenes (EZVA).

1 produkt

artikelnr. 750215 BEV WHA ZVA

GTIN 4013364123878, CCT (EU): 85359000, Bruttovægt: 7.30 kg, VPE: 1.00 unidad(es)

billeder

Open PDF

Yderligere information

Tekniske data

Longitud del cable	600 / 1800 mm
Corriente máx. de cortocircuito I_k 0,06 s	34,0 kA
DB dibujo no.	3 Ebgw 01.70
DB material no.	742 402
Para detectores de tensión para instalaciones eléctricas de calefacción de agujas (EWHA) por favor véase el capítulo detector de tensión PHE.

Versión del cable	bipolar
Sección del cable (lado de fase)	50 mm²
Sección del cable (lado de tierra)	50 mm²
Aislamiento total	no
Longitud del cable	600 / 1800 mm
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Corriente máx. de cortocircuito I_k 0,06 s	34,0 kA
DB dibujo no.	3 Ebgw 01.70
DB material no.	742 402
Para detectores de tensión para instalaciones eléctricas de calefacción de agujas (EWHA) por favor véase el capítulo detector de tensión PHE.

Produkt 750215 blev tilføjet til notesblok.

Gå til notesblok

Produkt 750215 blev lagt I kurven.

Gå til webshoppen
