Supports pour conducteurs de toiture DEHNiso

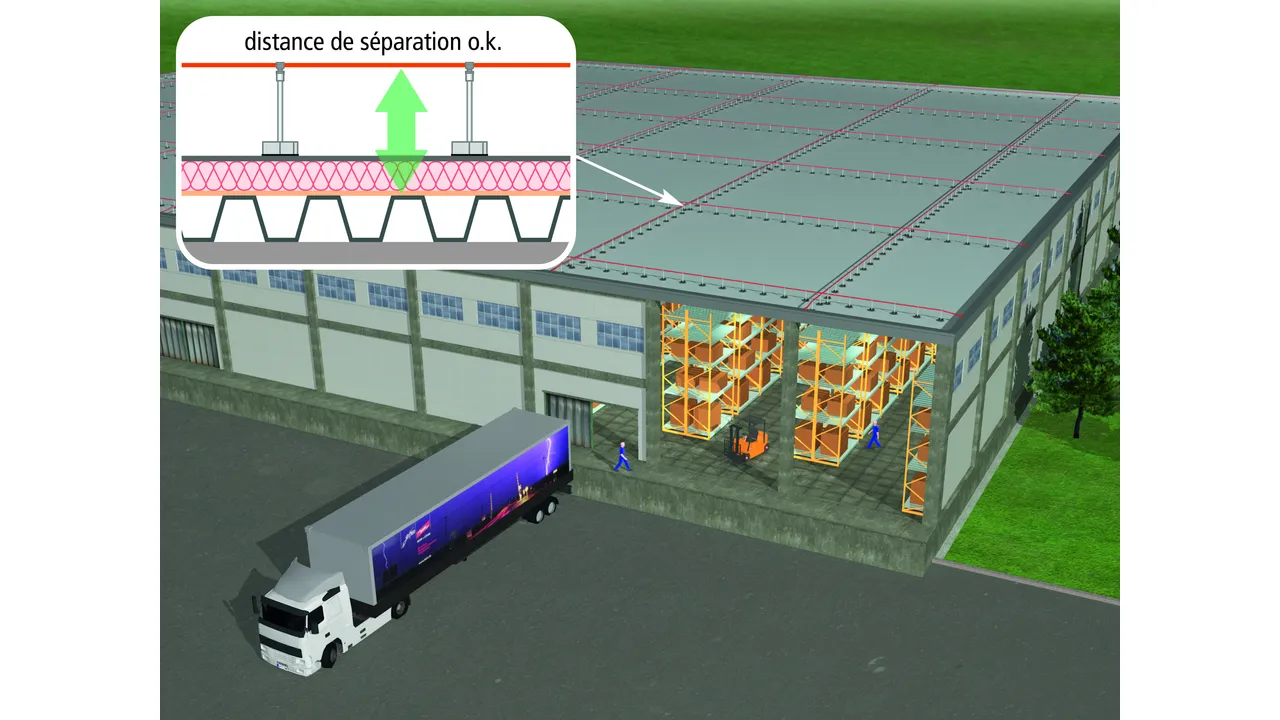

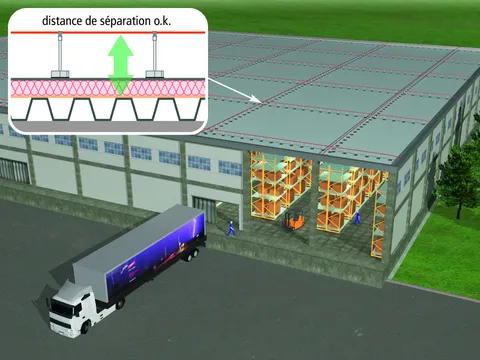

Si les distances de séparation ne sont pas respectées il peut se produire un phénomène d'amorçage. Or l'isolation électrique est encore trop souvent négligée lors de l'installation du système de protection direct contre la foudre.
L'amorçage se produit lorsque les distances de séparation nécessaires avec tous conducteurs électriques et éléments mécaniques ne sont pas respectées, dans le cas d'un système de capture installé sur le toit.
Les distances de séparation sont si souvent ignorées car les produits, aujourd'hui disponibles sur le marché ne donnent aucunes indications sur les distances à respecter ou la méthode à employer pour les calculer.

DEHN a développé un nouveau dispositif de capture isolé, le DEHNiso composé de fibre de verre en plastique (PRV), d'une tige renforcée par un support conducteur de plastique et d'un plot béton pour la mise en œuvre facile et pratique axée sur l'isolation électrique lors de l'installation des systèmes extérieurs de protection contre la foudre.

En raison des spécificités de la norme NF EN 62305-3 le dispositif de capture DEHNiso permet un espacement maximal de 1,0 m entre les éléments de fixation, supports et conducteurs. Les supports pour conducteurs sont dimensionnés selon Eurocode.
Ce système peut également être mis en œuvre avec des pointes captrices PRV/Al.

Tige d'écartement en matière plastique renforcée de fibre de verre (PRV) Ø10 mm, résistante aux UV, couleur gris clair.
Pour la détermination de la distance de séparation (longueur de la tige d'écartement) le facteur matériel km = 0,7.
Une longueur d'isolement de 220/360 mm correspond à une distance de séparation de 150/250 mm (dans l'air) ou de 300/500 mm (matériau solide).

Tige d'écartement avec plot béton et plaque de protection, guidage libre du conducteur.

Remarque: Informations sur la compatibilité des matériaux Les supports de conducteur de toit et les cales en liaison avec les pièces de toit peuvent être demandés à DEHN.

2 produkter

artikelnr. 253115 DIDLH 8 H295 D300 BS

GTIN 4013364129870, CCT (EU): 85389099, Bruttovægt: 4.82 kg, VPE: 24.00 pièce(s)

billeder

Yderligere information

Support de conducteur de toiture DEHNiso, PRV, 295 mm
pour maintenir la distance de séparation
conforme à la norme NF EN 62305-3,
pour la pose de câbles sur les toits plats.
Tige d'écartement en plastique renforcé de fibre de verre (PRV) Ø10 mm,
Stabilisé aux UV, couleur gris clair
Les support DEHNiso sont conformes à
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4 / NA).
Support du conducteur rd: 8 mm
Matériau - support pour conducteurs de toiture: matière plastique / PRV
Longueur (l1): 295 mm
Longueur - isolant: 220 mm
Plage de température permanent: -30 °C ... +80 °C
Vitesse de vent en rafales max. (socle 4,6 kg, distance entre supports 1000 mm, Alu Ø8 mm): 163 km/h
Normes: IEC/TS 62561-8

produit : DEHN
Type: DIDLH 8 H295 D300 BS
Référence: 253115
ou équivalent

Certificater



Tekniske data

Matériau - support pour conducteurs de toiture matière plastique / PRV
Longueur (l1) 295 mm
Longueur - isolant 220 mm
Plage de température permanent -30 °C ... +80 °C
Vitesse de vent en rafales max. (socle 4,6 kg, distance entre supports 1000 mm, Alu Ø8 mm) 163 km/h
Normes IEC/TS 62561-8

Produkt 253115 blev tilføjet til notesblok.

Gå til notesblok

Produkt 253115 blev lagt I kurven.

Gå til webshoppen

artikelnr. 253125 DIDLH 8 H435 D300 BS

GTIN 4013364129887, CCT (EU): 85389099, Bruttovægt: 4.84 kg, VPE: 24.00 pièce(s)

billeder

Yderligere information

Support de conducteur de toiture DEHNiso, PRV, 435 mm
pour maintenir la distance de séparation
conforme à la norme NF EN 62305-3,
pour la pose de câbles sur les toits plats.
Tige d'écartement en plastique renforcé de fibre de verre (PRV) Ø10 mm,
Stabilisé aux UV, couleur gris clair
Les support DEHNiso sont conformes à
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4 / NA).
Support du conducteur rd: 8 mm
Matériau - support pour conducteurs de toiture: matière plastique / PRV
Longueur (l1): 435 mm
Longueur - isolant: 360 mm
Plage de température permanent: -30 °C ... +80 °C
Vitesse de vent en rafales max. (socle 4,6 kg, distance entre supports 1000 mm, Alu Ø8 mm): 125 km/h
Normes: IEC/TS 62561-8

produit : DEHN
Type: DIDLH 8 H435 D300 BS
Référence: 253125
ou équivalent

Certificater



Tekniske data

Matériau - support pour conducteurs de toiture matière plastique / PRV
Longueur (l1) 435 mm
Longueur - isolant 360 mm
Plage de température permanent -30 °C ... +80 °C
Vitesse de vent en rafales max. (socle 4,6 kg, distance entre supports 1000 mm, Alu Ø8 mm) 125 km/h
Normes IEC/TS 62561-8
