artikelnr. 990401 SBKW 3/DH-I-0

GTIN 4013364537255, CCT (EU): 85354000, Bruttovægt: 1.00 kg, VPE: 1.00 pièce(s)

billeder

Open PDF

Yderligere information

Parafoudre moyenne tension SBKW 3/DH-I-0
Parafoudre moyenne tension sans blindage
pour protéger les transformateurs,
tableaux de distribution
et lignes
de transmission
contre les surtensions d’origine atmosphérique ou de commutation selon IEC 60099-4 / EN 60099-4

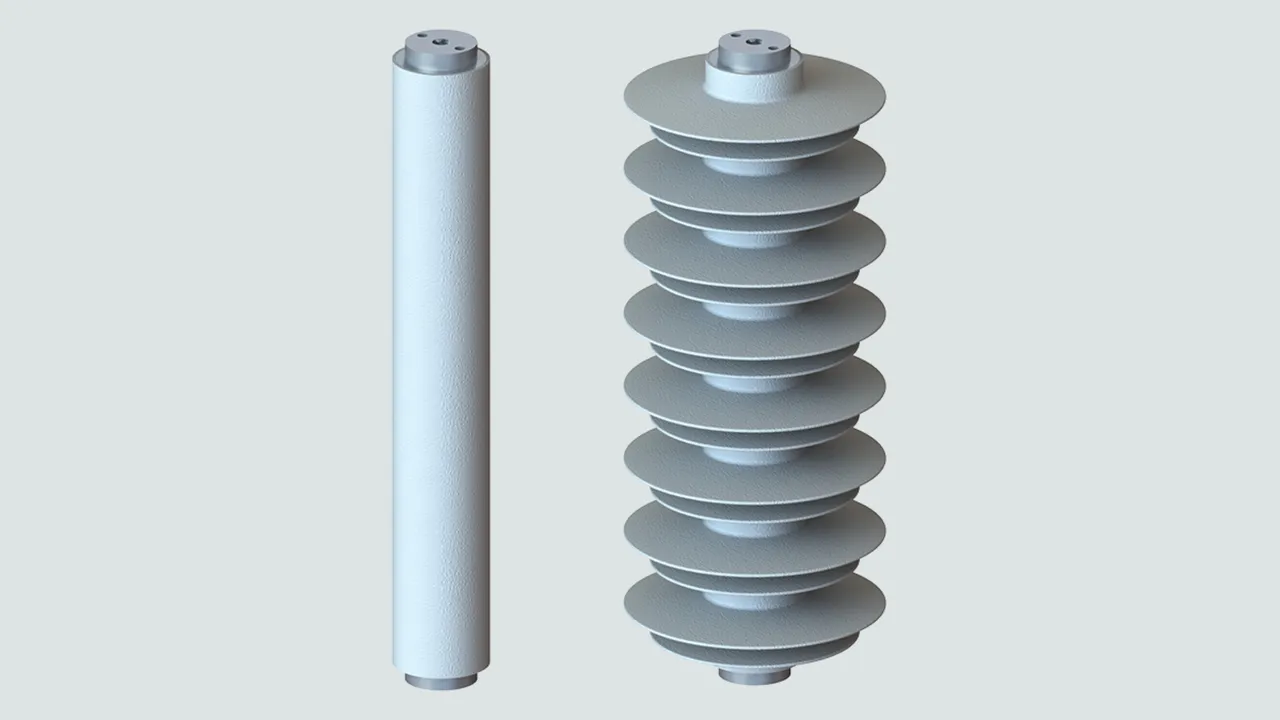

Boîtier en silicone hydrophobe vulcanisée à haute température
Fibre de verre à liant époxy
Haute résistance à la flexion
Résistance à la rupture en cas de surcharge
Courant nominal de décharge (8/20 µs) : 10 kA
Classe de parafoudre : Moyenne tension élevée, DH
Tension assignée : 3 kV ac
Tension continue : 2,4 kV ac
Courant nominal de court-circuit : 63 kA
Tension résiduelle sous 10 kA (8/20 µs) : 8 kV
Hauteur : 120 mm

produit : DEHN
Type: SBKW 3/DH-I-0
Référence: 990401
ou équivalent

Tekniske data

Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Classe de parafoudre	Moyenne tension élevée, DH
Tension assignée AC (U_r )	3 kV
Tension permanente AC (U_c )	2,4 kV
Courant nominal de court-circuit (I_sc )	63 kA
Tension résiduelle sous 10 kA (8/20 µs) (U_pl )	8,0 kV
Hauteur (h)	120 mm
Ligne de fuite (min.)	103 mm

Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant de choc haut (4/10 µs) (I_h )	100 kA
Classe de parafoudre	Moyenne tension élevée, DH
Classe de décharge de ligne (LDC)	1
Tension assignée AC (U_r )	3 kV
Tension permanente AC (U_c )	2,4 kV
Capacité nominale de décharge répétée (Q_rs )	0,4 C
Capacité nominale de dissipation thermique (Q_th )	1,1 C
Capacité nominale thermique (W_th )	3 kJ / kV_Ur
Courant nominal de court-circuit (I_sc )	63 kA
Surtension temporaire TOV 1 s (U_1s )	3,3
Surtension temporaire TOV 10 s (U_10s )	3,2 kV
Tension résiduelle sous 10 kA (1/2 µs) (U_pl )	8,7 kV
Tension résiduelle sous 5 kA (8/20 µs) (U_pl )	7,4 kV
Tension résiduelle sous 10 kA (8/20 µs) (U_pl )	8,0 kV
Tension résiduelle sous 20 kA (8/20 µs) (U_pl )	8,8 kV
Tension résiduelle sous 40 kA (8/20 µs) (U_pl )	10,2 kV
Tension résiduelle sous 500 A (30/70 µs) (U_ps )	6,1 kV
Tension résiduelle sous 1000 A (30/70 µs) (U_ps )	6,3 kV
Tension résiduelle sous 2000 A (30/70 µs) (U_ps )	6,6 kV
Tension résiduelle sous 3000 A (30/70 µs) (U_ps )	6,8 kV
Isolation externe/tension nominale de tenue à fréquence industrielle (sec) (U_PFWL )	39 kV
Isolation externe/tension nominale d'éclair (U_LIWL )	60 kV
Hauteur (h)	120 mm
Ligne de fuite (min.)	103 mm
Résistance à la torsion	100 Nm
Charge à long terme déterminée (SLL)	350 Nm
Charge temporaire déterminée (SSL)	500 Nm
Température ambiante (T_A )	-60 °C ... +60 °C
Fréquence du réseau (f_N )	48-62 Hz
Matériau de l'enveloppe	Boîtier en silicone
Couleur	gris, RAL 7040
Armatures	Alliages fonte aluminium
Raccordements	Bornes, vis, écrous, acier inoxydable
Normes de test	CEI 60099-4

Produkt 990401 blev tilføjet til notesblok.

Gå til notesblok

Produkt 990401 blev lagt I kurven.

Gå til webshoppen

artikelnr. 990402 SBKW 6/DH-I-0

GTIN 4013364537330, CCT (EU): 85354000, Bruttovægt: 1.00 kg, VPE: 1.00 pièce(s)

billeder

Open PDF

Yderligere information

Parafoudre moyenne tension SBKW 6/DH-I-0
Parafoudre moyenne tension sans blindage
pour protéger les transformateurs,
tableaux de distribution
et lignes
de transmission
contre les surtensions d’origine atmosphérique ou de commutation selon IEC 60099-4 / EN 60099-4
Boîtier en silicone hydrophobe vulcanisée à haute température
Fibre de verre à liant époxy
Haute résistance à la flexion
Résistance à la rupture en cas de surcharge
Courant nominal de décharge (8/20 µs) : 10 kA
Classe de parafoudre : Moyenne tension élevée, DH
Tension assignée : 6 kV ac
Tension continue : 4,8 kV ac
Courant nominal de court-circuit : 63 kA
Tension résiduelle sous 10 kA (8/20 µs) : 16,1 kV
Hauteur : 164 mm

produit : DEHN
Type: SBKW 6/DH-I-0
Référence: 990402
ou équivalent

Tekniske data

Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Classe de parafoudre	Moyenne tension élevée, DH
Tension assignée AC (U_r )	6 kV
Tension permanente AC (U_c )	4,8 kV
Courant nominal de court-circuit (I_sc )	63 kA
Tension résiduelle sous 10 kA (8/20 µs) (U_pl )	16,1 kV
Hauteur (h)	164 mm
Ligne de fuite (min.)	147 mm

Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant de choc haut (4/10 µs) (I_h )	100 kA
Classe de parafoudre	Moyenne tension élevée, DH
Classe de décharge de ligne (LDC)	1
Tension assignée AC (U_r )	6 kV
Tension permanente AC (U_c )	4,8 kV
Capacité nominale de décharge répétée (Q_rs )	0,4 C
Capacité nominale de dissipation thermique (Q_th )	1,1 C
Capacité nominale thermique (W_th )	3 kJ / kV_Ur
Courant nominal de court-circuit (I_sc )	63 kA
Surtension temporaire TOV 1 s (U_1s )	6,7
Surtension temporaire TOV 10 s (U_10s )	6,4 kV
Tension résiduelle sous 10 kA (1/2 µs) (U_pl )	17,5 kV
Tension résiduelle sous 5 kA (8/20 µs) (U_pl )	14,8 kV
Tension résiduelle sous 10 kA (8/20 µs) (U_pl )	16,1 kV
Tension résiduelle sous 20 kA (8/20 µs) (U_pl )	17,8 kV
Tension résiduelle sous 40 kA (8/20 µs) (U_pl )	20,4 kV
Tension résiduelle sous 500 A (30/70 µs) (U_ps )	12,3 kV
Tension résiduelle sous 1000 A (30/70 µs) (U_ps )	12,8 kV
Tension résiduelle sous 2000 A (30/70 µs) (U_ps )	13,4 kV
Tension résiduelle sous 3000 A (30/70 µs) (U_ps )	13,8 kV
Isolation externe/tension nominale de tenue à fréquence industrielle (sec) (U_PFWL )	55 kV
Isolation externe/tension nominale d'éclair (U_LIWL )	86 kV
Hauteur (h)	164 mm
Ligne de fuite (min.)	147 mm
Résistance à la torsion	100 Nm
Charge à long terme déterminée (SLL)	350 Nm
Charge temporaire déterminée (SSL)	500 Nm
Température ambiante (T_A )	-60 °C ... +60 °C
Fréquence du réseau (f_N )	48-62 Hz
Matériau de l'enveloppe	Boîtier en silicone
Couleur	gris, RAL 7040
Armatures	Alliages fonte aluminium
Raccordements	Bornes, vis, écrous, acier inoxydable
Normes de test	CEI 60099-4

Produkt 990402 blev tilføjet til notesblok.

Gå til notesblok

Produkt 990402 blev lagt I kurven.

Gå til webshoppen

artikelnr. 990403 SBKW 9/DH-I-0

GTIN 4013364537323, CCT (EU): 85354000, Bruttovægt: 1.00 kg, VPE: 1.00 pièce(s)

billeder

Open PDF

Yderligere information

Parafoudre moyenne tension SBKW 9/DH-I-0
Parafoudre moyenne tension sans blindage
pour protéger les transformateurs,
tableaux de distribution
et lignes
de transmission
contre les surtensions d’origine atmosphérique ou de commutation selon IEC 60099-4 / EN 60099-4
Boîtier en silicone hydrophobe vulcanisée à haute température
Fibre de verre à liant époxy
Haute résistance à la flexion
Résistance à la rupture en cas de surcharge
Courant nominal de décharge (8/20 µs) : 10 kA
Classe de parafoudre : Moyenne tension élevée, DH
Tension assignée : 9 kV ac
Tension continue : 7,2 kV ac
Courant nominal de court-circuit : 63 kA
Tension résiduelle sous 10 kA (8/20 µs) : 24,1 kV
Hauteur : 164 mm

produit : DEHN
Type: SBKW 9/DH-I-0
Référence: 990403
ou équivalent

Tekniske data

Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Classe de parafoudre	Moyenne tension élevée, DH
Tension assignée AC (U_r )	9 kV
Tension permanente AC (U_c )	7,2 kV
Courant nominal de court-circuit (I_sc )	63 kA
Tension résiduelle sous 10 kA (8/20 µs) (U_pl )	24,1 kV
Hauteur (h)	164 mm
Ligne de fuite (min.)	147 mm

Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant de choc haut (4/10 µs) (I_h )	100 kA
Classe de parafoudre	Moyenne tension élevée, DH
Classe de décharge de ligne (LDC)	1
Tension assignée AC (U_r )	9 kV
Tension permanente AC (U_c )	7,2 kV
Capacité nominale de décharge répétée (Q_rs )	0,4 C
Capacité nominale de dissipation thermique (Q_th )	1,1 C
Capacité nominale thermique (W_th )	3 kJ / kV_Ur
Courant nominal de court-circuit (I_sc )	63 kA
Surtension temporaire TOV 1 s (U_1s )	10,0
Surtension temporaire TOV 10 s (U_10s )	9,5 kV
Tension résiduelle sous 10 kA (1/2 µs) (U_pl )	26,1 kV
Tension résiduelle sous 5 kA (8/20 µs) (U_pl )	22,2 kV
Tension résiduelle sous 10 kA (8/20 µs) (U_pl )	24,1 kV
Tension résiduelle sous 20 kA (8/20 µs) (U_pl )	26,6 kV
Tension résiduelle sous 40 kA (8/20 µs) (U_pl )	30,6 kV
Tension résiduelle sous 500 A (30/70 µs) (U_ps )	18,4 kV
Tension résiduelle sous 1000 A (30/70 µs) (U_ps )	19,1 kV
Tension résiduelle sous 2000 A (30/70 µs) (U_ps )	20,0 kV
Tension résiduelle sous 3000 A (30/70 µs) (U_ps )	20,7 kV
Isolation externe/tension nominale de tenue à fréquence industrielle (sec) (U_PFWL )	55 kV
Isolation externe/tension nominale d'éclair (U_LIWL )	86 kV
Hauteur (h)	164 mm
Ligne de fuite (min.)	147 mm
Résistance à la torsion	100 Nm
Charge à long terme déterminée (SLL)	350 Nm
Charge temporaire déterminée (SSL)	500 Nm
Température ambiante (T_A )	-60 °C ... +60 °C
Fréquence du réseau (f_N )	48-62 Hz
Matériau de l'enveloppe	Boîtier en silicone
Couleur	gris, RAL 7040
Armatures	Alliages fonte aluminium
Raccordements	Bornes, vis, écrous, acier inoxydable
Normes de test	CEI 60099-4

Produkt 990403 blev tilføjet til notesblok.

Gå til notesblok

Produkt 990403 blev lagt I kurven.

Gå til webshoppen

artikelnr. 990404 SBKW 12/DH-I-0

GTIN 4013364537347, CCT (EU): 85354000, Bruttovægt: 1.00 kg, VPE: 1.00 pièce(s)

billeder

Open PDF

Yderligere information

Parafoudre moyenne tension SBKW 12/DH-I-0
Parafoudre moyenne tension sans blindage
pour protéger les transformateurs,
tableaux de distribution
et lignes
de transmission
contre les surtensions d’origine atmosphérique ou de commutation selon IEC 60099-4 / EN 60099-4
Boîtier en silicone hydrophobe vulcanisée à haute température
Fibre de verre à liant époxy
Haute résistance à la flexion
Résistance à la rupture en cas de surcharge
Courant nominal de décharge (8/20 µs) : 10 kA
Classe de parafoudre : Moyenne tension élevée, DH
Tension assignée : 12 kV ac
Tension continue : 9,6 kV ac
Courant nominal de court-circuit : 63 kA
Tension résiduelle sous 10 kA (8/20 µs) : 32,1 kV
Hauteur : 208 mm

produit : DEHN
Type: SBKW 12/DH-I-0
Référence: 990404
ou équivalent

Tekniske data

Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Classe de parafoudre	Moyenne tension élevée, DH
Tension assignée AC (U_r )	12 kV
Tension permanente AC (U_c )	9,6 kV
Courant nominal de court-circuit (I_sc )	63 kA
Tension résiduelle sous 10 kA (8/20 µs) (U_pl )	32,1 kV
Hauteur (h)	208 mm
Ligne de fuite (min.)	191 mm

Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant de choc haut (4/10 µs) (I_h )	100 kA
Classe de parafoudre	Moyenne tension élevée, DH
Classe de décharge de ligne (LDC)	1
Tension assignée AC (U_r )	12 kV
Tension permanente AC (U_c )	9,6 kV
Capacité nominale de décharge répétée (Q_rs )	0,4 C
Capacité nominale de dissipation thermique (Q_th )	1,1 C
Capacité nominale thermique (W_th )	3 kJ / kV_Ur
Courant nominal de court-circuit (I_sc )	63 kA
Surtension temporaire TOV 1 s (U_1s )	13,3
Surtension temporaire TOV 10 s (U_10s )	12,7 kV
Tension résiduelle sous 10 kA (1/2 µs) (U_pl )	34,8 kV
Tension résiduelle sous 5 kA (8/20 µs) (U_pl )	29,6 kV
Tension résiduelle sous 10 kA (8/20 µs) (U_pl )	32,1 kV
Tension résiduelle sous 20 kA (8/20 µs) (U_pl )	35,4 kV
Tension résiduelle sous 40 kA (8/20 µs) (U_pl )	40,8 kV
Tension résiduelle sous 500 A (30/70 µs) (U_ps )	14,5 kV
Tension résiduelle sous 1000 A (30/70 µs) (U_ps )	25,4 kV
Tension résiduelle sous 2000 A (30/70 µs) (U_ps )	26,6 kV
Tension résiduelle sous 3000 A (30/70 µs) (U_ps )	27,5 kV
Isolation externe/tension nominale de tenue à fréquence industrielle (sec) (U_PFWL )	71 kV
Isolation externe/tension nominale d'éclair (U_LIWL )	111 kV
Hauteur (h)	208 mm
Ligne de fuite (min.)	191 mm
Résistance à la torsion	100 Nm
Charge à long terme déterminée (SLL)	350 Nm
Charge temporaire déterminée (SSL)	500 Nm
Température ambiante (T_A )	-60 °C ... +60 °C
Fréquence du réseau (f_N )	48-62 Hz
Matériau de l'enveloppe	Boîtier en silicone
Couleur	gris, RAL 7040
Armatures	Alliages fonte aluminium
Raccordements	Bornes, vis, écrous, acier inoxydable
Normes de test	CEI 60099-4

Produkt 990404 blev tilføjet til notesblok.

Gå til notesblok

Produkt 990404 blev lagt I kurven.

Gå til webshoppen

artikelnr. 990405 SBKW 15/DH-I-0

GTIN 4013364537354, CCT (EU): 85354000, Bruttovægt: 1.00 kg, VPE: 1.00 pièce(s)

billeder

Open PDF

Yderligere information

Parafoudre moyenne tension SBKW 15/DH-I-0
Parafoudre moyenne tension sans blindage
pour protéger les transformateurs,
tableaux de distribution
et lignes
de transmission
contre les surtensions d’origine atmosphérique ou de commutation selon IEC 60099-4 / EN 60099-4
Boîtier en silicone hydrophobe vulcanisée à haute température
Fibre de verre à liant époxy
Haute résistance à la flexion
Résistance à la rupture en cas de surcharge
Courant nominal de décharge (8/20 µs) : 10 kA
Classe de parafoudre : Moyenne tension élevée, DH
Tension assignée : 15 kV ac
Tension continue : 12 kV ac
Courant nominal de court-circuit : 63 kA
Tension résiduelle sous 10 kA (8/20 µs) : 40 kV
Hauteur : 208 mm

produit : DEHN
Type: SBKW 15/DH-I-0
Référence: 990405
ou équivalent

Tekniske data

Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Classe de parafoudre	Moyenne tension élevée, DH
Tension assignée AC (U_r )	15 kV
Tension permanente AC (U_c )	12,0 kV
Courant nominal de court-circuit (I_sc )	63 kA
Tension résiduelle sous 10 kA (8/20 µs) (U_pl )	40,0 kV
Hauteur (h)	208 mm
Ligne de fuite (min.)	191 mm

Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant de choc haut (4/10 µs) (I_h )	100 kA
Classe de parafoudre	Moyenne tension élevée, DH
Classe de décharge de ligne (LDC)	1
Tension assignée AC (U_r )	15 kV
Tension permanente AC (U_c )	12,0 kV
Capacité nominale de décharge répétée (Q_rs )	0,4 C
Capacité nominale de dissipation thermique (Q_th )	1,1 C
Capacité nominale thermique (W_th )	3 kJ / kV_Ur
Courant nominal de court-circuit (I_sc )	63 kA
Surtension temporaire TOV 1 s (U_1s )	16,7
Surtension temporaire TOV 10 s (U_10s )	15,9 kV
Tension résiduelle sous 10 kA (1/2 µs) (U_pl )	43,4 kV
Tension résiduelle sous 5 kA (8/20 µs) (U_pl )	36,7 kV
Tension résiduelle sous 10 kA (8/20 µs) (U_pl )	40,0 kV
Tension résiduelle sous 20 kA (8/20 µs) (U_pl )	44,1 kV
Tension résiduelle sous 40 kA (8/20 µs) (U_pl )	50,8 kV
Tension résiduelle sous 500 A (30/70 µs) (U_ps )	30,6 kV
Tension résiduelle sous 1000 A (30/70 µs) (U_ps )	31,7 kV
Tension résiduelle sous 2000 A (30/70 µs) (U_ps )	33,2 kV
Tension résiduelle sous 3000 A (30/70 µs) (U_ps )	34,3 kV
Isolation externe/tension nominale de tenue à fréquence industrielle (sec) (U_PFWL )	71 kV
Isolation externe/tension nominale d'éclair (U_LIWL )	111 kV
Hauteur (h)	208 mm
Ligne de fuite (min.)	191 mm
Résistance à la torsion	100 Nm
Charge à long terme déterminée (SLL)	350 Nm
Charge temporaire déterminée (SSL)	500 Nm
Température ambiante (T_A )	-60 °C ... +60 °C
Fréquence du réseau (f_N )	48-62 Hz
Matériau de l'enveloppe	Boîtier en silicone
Couleur	gris, RAL 7040
Armatures	Alliages fonte aluminium
Raccordements	Bornes, vis, écrous, acier inoxydable
Normes de test	CEI 60099-4

Produkt 990405 blev tilføjet til notesblok.

Gå til notesblok

Produkt 990405 blev lagt I kurven.

Gå til webshoppen

artikelnr. 990406 SBKW 18/DH-I-0

GTIN 4013364537378, CCT (EU): 85354000, Bruttovægt: 2.00 kg, VPE: 1.00 pièce(s)

billeder

Open PDF

Yderligere information

Parafoudre moyenne tension SBKW 18/DH-I-0
Parafoudre moyenne tension sans blindage
pour protéger les transformateurs,
tableaux de distribution
et lignes
de transmission
contre les surtensions d’origine atmosphérique ou de commutation selon IEC 60099-4 / EN 60099-4
Boîtier en silicone hydrophobe vulcanisée à haute température
Fibre de verre à liant époxy
Haute résistance à la flexion
Résistance à la rupture en cas de surcharge
Courant nominal de décharge (8/20 µs) : 10 kA
Classe de parafoudre : Moyenne tension élevée, DH
Tension assignée : 18 kV ac
Tension continue : 14,4 kV ac
Courant nominal de court-circuit : 63 kA
Tension résiduelle sous 10 kA (8/20 µs) : 48,2 kV
Hauteur : 208 mm

produit : DEHN
Type: SBKW 18/DH-I-0
Référence: 990406
ou équivalent

Tekniske data

Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Classe de parafoudre	Moyenne tension élevée, DH
Tension assignée AC (U_r )	18 kV
Tension permanente AC (U_c )	14,4 kV
Courant nominal de court-circuit (I_sc )	63 kA
Tension résiduelle sous 10 kA (8/20 µs) (U_pl )	48,2 kV
Hauteur (h)	208 mm
Ligne de fuite (min.)	191 mm

Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant de choc haut (4/10 µs) (I_h )	100 kA
Classe de parafoudre	Moyenne tension élevée, DH
Classe de décharge de ligne (LDC)	1
Tension assignée AC (U_r )	18 kV
Tension permanente AC (U_c )	14,4 kV
Capacité nominale de décharge répétée (Q_rs )	0,4 C
Capacité nominale de dissipation thermique (Q_th )	1,1 C
Capacité nominale thermique (W_th )	3 kJ / kV_Ur
Courant nominal de court-circuit (I_sc )	63 kA
Surtension temporaire TOV 1 s (U_1s )	20,0
Surtension temporaire TOV 10 s (U_10s )	19,0 kV
Tension résiduelle sous 10 kA (1/2 µs) (U_pl )	52,3 kV
Tension résiduelle sous 5 kA (8/20 µs) (U_pl )	44,4 kV
Tension résiduelle sous 10 kA (8/20 µs) (U_pl )	48,2 kV
Tension résiduelle sous 20 kA (8/20 µs) (U_pl )	53,2 kV
Tension résiduelle sous 40 kA (8/20 µs) (U_pl )	61,2 kV
Tension résiduelle sous 500 A (30/70 µs) (U_ps )	36,9 kV
Tension résiduelle sous 1000 A (30/70 µs) (U_ps )	38,2 kV
Tension résiduelle sous 2000 A (30/70 µs) (U_ps )	40,0 kV
Tension résiduelle sous 3000 A (30/70 µs) (U_ps )	41,3 kV
Isolation externe/tension nominale de tenue à fréquence industrielle (sec) (U_PFWL )	71 kV
Isolation externe/tension nominale d'éclair (U_LIWL )	111 kV
Hauteur (h)	208 mm
Ligne de fuite (min.)	191 mm
Résistance à la torsion	100 Nm
Charge à long terme déterminée (SLL)	350 Nm
Charge temporaire déterminée (SSL)	500 Nm
Température ambiante (T_A )	-60 °C ... +60 °C
Fréquence du réseau (f_N )	48-62 Hz
Matériau de l'enveloppe	Boîtier en silicone
Couleur	gris, RAL 7040
Armatures	Alliages fonte aluminium
Raccordements	Bornes, vis, écrous, acier inoxydable
Normes de test	CEI 60099-4

Produkt 990406 blev tilføjet til notesblok.

Gå til notesblok

Produkt 990406 blev lagt I kurven.

Gå til webshoppen

artikelnr. 990407 SBKW 21/DH-I-0

GTIN 4013364537385, CCT (EU): 85354000, Bruttovægt: 2.00 kg, VPE: 1.00 pièce(s)

billeder

Open PDF

Yderligere information

Parafoudre moyenne tension SBKW 21/DH-I-0
Parafoudre moyenne tension sans blindage
pour protéger les transformateurs,
tableaux de distribution
et lignes
de transmission
contre les surtensions d’origine atmosphérique ou de commutation selon IEC 60099-4 / EN 60099-4
Boîtier en silicone hydrophobe vulcanisée à haute température
Fibre de verre à liant époxy
Haute résistance à la flexion
Résistance à la rupture en cas de surcharge
Courant nominal de décharge (8/20 µs) : 10 kA
Classe de parafoudre : Moyenne tension élevée, DH
Tension assignée : 21 kV ac
Tension continue : 6,8 kV ac
Courant nominal de court-circuit : 63 kA
Tension résiduelle sous 10 kA (8/20 µs) : 56,2 kV
Hauteur : 252 mm

produit : DEHN
Type: SBKW 21/DH-I-0
Référence: 990407
ou équivalent

Tekniske data

Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Classe de parafoudre	Moyenne tension élevée, DH
Tension assignée AC (U_r )	21 kV
Tension permanente AC (U_c )	16,8 kV
Courant nominal de court-circuit (I_sc )	63 kA
Tension résiduelle sous 10 kA (8/20 µs) (U_pl )	56,2 kV
Hauteur (h)	252 mm
Ligne de fuite (min.)	235 mm

Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant de choc haut (4/10 µs) (I_h )	100 kA
Classe de parafoudre	Moyenne tension élevée, DH
Classe de décharge de ligne (LDC)	1
Tension assignée AC (U_r )	21 kV
Tension permanente AC (U_c )	16,8 kV
Capacité nominale de décharge répétée (Q_rs )	0,4 C
Capacité nominale de dissipation thermique (Q_th )	1,1 C
Capacité nominale thermique (W_th )	3 kJ / kV_Ur
Courant nominal de court-circuit (I_sc )	63 kA
Surtension temporaire TOV 1 s (U_1s )	23,3
Surtension temporaire TOV 10 s (U_10s )	22,3 kV
Tension résiduelle sous 10 kA (1/2 µs) (U_pl )	61,0 kV
Tension résiduelle sous 5 kA (8/20 µs) (U_pl )	52,8 kV
Tension résiduelle sous 10 kA (8/20 µs) (U_pl )	56,2 kV
Tension résiduelle sous 20 kA (8/20 µs) (U_pl )	62,0 kV
Tension résiduelle sous 40 kA (8/20 µs) (U_pl )	71,4 kV
Tension résiduelle sous 500 A (30/70 µs) (U_ps )	43,0 kV
Tension résiduelle sous 1000 A (30/70 µs) (U_ps )	44,5 kV
Tension résiduelle sous 2000 A (30/70 µs) (U_ps )	46,6 kV
Tension résiduelle sous 3000 A (30/70 µs) (U_ps )	48,2 kV
Isolation externe/tension nominale de tenue à fréquence industrielle (sec) (U_PFWL )	87 kV
Isolation externe/tension nominale d'éclair (U_LIWL )	137 kV
Hauteur (h)	252 mm
Ligne de fuite (min.)	235 mm
Résistance à la torsion	100 Nm
Charge à long terme déterminée (SLL)	350 Nm
Charge temporaire déterminée (SSL)	500 Nm
Température ambiante (T_A )	-60 °C ... +60 °C
Fréquence du réseau (f_N )	48-62 Hz
Matériau de l'enveloppe	Boîtier en silicone
Couleur	gris, RAL 7040
Armatures	Alliages fonte aluminium
Raccordements	Bornes, vis, écrous, acier inoxydable
Normes de test	CEI 60099-4

Produkt 990407 blev tilføjet til notesblok.

Gå til notesblok

Produkt 990407 blev lagt I kurven.

Gå til webshoppen

artikelnr. 990408 SBKW 24/DH-I-0

GTIN 4013364537408, CCT (EU): 85354000, Bruttovægt: 2.00 kg, VPE: 1.00 pièce(s)

billeder

Open PDF

Yderligere information

Parafoudre moyenne tension SBKW 24/DH-I-0
Parafoudre moyenne tension sans blindage
pour protéger les transformateurs,
tableaux de distribution
et lignes
de transmission
contre les surtensions d’origine atmosphérique ou de commutation selon IEC 60099-4 / EN 60099-4
Boîtier en silicone hydrophobe vulcanisée à haute température
Fibre de verre à liant époxy
Haute résistance à la flexion
Résistance à la rupture en cas de surcharge
Courant nominal de décharge (8/20 µs) : 10 kA
Classe de parafoudre : Moyenne tension élevée, DH
Tension assignée : 24 kV ac
Tension continue : 29,2 kV ac
Courant nominal de court-circuit : 63 kA
Tension résiduelle sous 10 kA (8/20 µs) : 64,2 kV
Hauteur : 252 mm

produit : DEHN
Type: SBKW 24/DH-I-0
Référence: 990408
ou équivalent

Tekniske data

Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Classe de parafoudre	Moyenne tension élevée, DH
Tension assignée AC (U_r )	24 kV
Tension permanente AC (U_c )	19,2 kV
Courant nominal de court-circuit (I_sc )	63 kA
Tension résiduelle sous 10 kA (8/20 µs) (U_pl )	64,2 kV
Hauteur (h)	252 mm
Ligne de fuite (min.)	235 mm

Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant de choc haut (4/10 µs) (I_h )	100 kA
Classe de parafoudre	Moyenne tension élevée, DH
Classe de décharge de ligne (LDC)	1
Tension assignée AC (U_r )	24 kV
Tension permanente AC (U_c )	19,2 kV
Capacité nominale de décharge répétée (Q_rs )	0,4 C
Capacité nominale de dissipation thermique (Q_th )	1,1 C
Capacité nominale thermique (W_th )	3 kJ / kV_Ur
Courant nominal de court-circuit (I_sc )	63 kA
Surtension temporaire TOV 1 s (U_1s )	26,6
Surtension temporaire TOV 10 s (U_10s )	25,4 kV
Tension résiduelle sous 10 kA (1/2 µs) (U_pl )	69,7 kV
Tension résiduelle sous 5 kA (8/20 µs) (U_pl )	59,1 kV
Tension résiduelle sous 10 kA (8/20 µs) (U_pl )	64,2 kV
Tension résiduelle sous 20 kA (8/20 µs) (U_pl )	70,8 kV
Tension résiduelle sous 40 kA (8/20 µs) (U_pl )	81,5 kV
Tension résiduelle sous 500 A (30/70 µs) (U_ps )	49,1 kV
Tension résiduelle sous 1000 A (30/70 µs) (U_ps )	50,8 kV
Tension résiduelle sous 2000 A (30/70 µs) (U_ps )	53,3 kV
Tension résiduelle sous 3000 A (30/70 µs) (U_ps )	55,0 kV
Isolation externe/tension nominale de tenue à fréquence industrielle (sec) (U_PFWL )	87 kV
Isolation externe/tension nominale d'éclair (U_LIWL )	137 kV
Hauteur (h)	252 mm
Ligne de fuite (min.)	235 mm
Résistance à la torsion	100 Nm
Charge à long terme déterminée (SLL)	350 Nm
Charge temporaire déterminée (SSL)	500 Nm
Température ambiante (T_A )	-60 °C ... +60 °C
Fréquence du réseau (f_N )	48-62 Hz
Matériau de l'enveloppe	Boîtier en silicone
Couleur	gris, RAL 7040
Armatures	Alliages fonte aluminium
Raccordements	Bornes, vis, écrous, acier inoxydable
Normes de test	CEI 60099-4

Produkt 990408 blev tilføjet til notesblok.

Gå til notesblok

Produkt 990408 blev lagt I kurven.

Gå til webshoppen

artikelnr. 990409 SBKW 27/DH-I-0

GTIN 4013364537415, CCT (EU): 85354000, Bruttovægt: 2.00 kg, VPE: 1.00 pièce(s)

billeder

Open PDF

Yderligere information

Parafoudre moyenne tension SBKW 27/DH-I-0
Parafoudre moyenne tension sans blindage
pour protéger les transformateurs,
tableaux de distribution
et lignes
de transmission
contre les surtensions d’origine atmosphérique ou de commutation selon IEC 60099-4 / EN 60099-4
Boîtier en silicone hydrophobe vulcanisée à haute température
Fibre de verre à liant époxy
Haute résistance à la flexion
Résistance à la rupture en cas de surcharge
Courant nominal de décharge (8/20 µs) : 10 kA
Classe de parafoudre : Moyenne tension élevée, DH
Tension assignée : 27 kV ac
Tension continue : 21,6 kV ac
Courant nominal de court-circuit : 63 kA
Tension résiduelle sous 10 kA (8/20 µs) : 72,2 kV
Hauteur : 296 mm

produit : DEHN
Type: SBKW 27/DH-I-0
Référence: 990409
ou équivalent

Tekniske data

Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Classe de parafoudre	Moyenne tension élevée, DH
Tension assignée AC (U_r )	27 kV
Tension permanente AC (U_c )	21,6 kV
Courant nominal de court-circuit (I_sc )	63 kA
Tension résiduelle sous 10 kA (8/20 µs) (U_pl )	72,2 kV
Hauteur (h)	296 mm
Ligne de fuite (min.)	279 mm

Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant de choc haut (4/10 µs) (I_h )	100 kA
Classe de parafoudre	Moyenne tension élevée, DH
Classe de décharge de ligne (LDC)	1
Tension assignée AC (U_r )	27 kV
Tension permanente AC (U_c )	21,6 kV
Capacité nominale de décharge répétée (Q_rs )	0,4 C
Capacité nominale de dissipation thermique (Q_th )	1,1 C
Capacité nominale thermique (W_th )	3 kJ / kV_Ur
Courant nominal de court-circuit (I_sc )	63 kA
Surtension temporaire TOV 1 s (U_1s )	30,0
Surtension temporaire TOV 10 s (U_10s )	28,6 kV
Tension résiduelle sous 10 kA (1/2 µs) (U_pl )	78,3 kV
Tension résiduelle sous 5 kA (8/20 µs) (U_pl )	66,5 kV
Tension résiduelle sous 10 kA (8/20 µs) (U_pl )	72,2 kV
Tension résiduelle sous 20 kA (8/20 µs) (U_pl )	79,6 kV
Tension résiduelle sous 40 kA (8/20 µs) (U_pl )	91,7 kV
Tension résiduelle sous 500 A (30/70 µs) (U_ps )	55,2 kV
Tension résiduelle sous 1000 A (30/70 µs) (U_ps )	57,2 kV
Tension résiduelle sous 2000 A (30/70 µs) (U_ps )	59,9 kV
Tension résiduelle sous 3000 A (30/70 µs) (U_ps )	61,9 kV
Isolation externe/tension nominale de tenue à fréquence industrielle (sec) (U_PFWL )	102 kV
Isolation externe/tension nominale d'éclair (U_LIWL )	163 kV
Hauteur (h)	296 mm
Ligne de fuite (min.)	279 mm
Résistance à la torsion	100 Nm
Charge à long terme déterminée (SLL)	350 Nm
Charge temporaire déterminée (SSL)	500 Nm
Température ambiante (T_A )	-60 °C ... +60 °C
Fréquence du réseau (f_N )	48-62 Hz
Matériau de l'enveloppe	Boîtier en silicone
Couleur	gris, RAL 7040
Armatures	Alliages fonte aluminium
Raccordements	Bornes, vis, écrous, acier inoxydable
Normes de test	CEI 60099-4

Produkt 990409 blev tilføjet til notesblok.

Gå til notesblok

Produkt 990409 blev lagt I kurven.

Gå til webshoppen

artikelnr. 990410 SBKW 30/DH-I-0

GTIN 4013364537422, CCT (EU): 85354000, Bruttovægt: 2.00 kg, VPE: 1.00 pièce(s)

billeder

Open PDF

Yderligere information

Parafoudre moyenne tension SBKW 30/DH-I-0
Parafoudre moyenne tension sans blindage
pour protéger les transformateurs,
tableaux de distribution
et lignes
de transmission
contre les surtensions d’origine atmosphérique ou de commutation selon IEC 60099-4 / EN 60099-4
Boîtier en silicone hydrophobe vulcanisée à haute température
Fibre de verre à liant époxy
Haute résistance à la flexion
Résistance à la rupture en cas de surcharge
Courant nominal de décharge (8/20 µs) : 10 kA
Classe de parafoudre : Moyenne tension élevée, DH
Tension assignée : 30 kV ac
Tension continue : 24 kV ac
Courant nominal de court-circuit : 63 kA
Tension résiduelle sous 10 kA (8/20 µs) : 80 kV
Hauteur : 296 mm

produit : DEHN
Type: SBKW 30/DH-I-0
Référence: 990410
ou équivalent

Tekniske data

Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Classe de parafoudre	Moyenne tension élevée, DH
Tension assignée AC (U_r )	30 kV
Tension permanente AC (U_c )	24,0 kV
Courant nominal de court-circuit (I_sc )	63 kA
Tension résiduelle sous 10 kA (8/20 µs) (U_pl )	80,0 kV
Hauteur (h)	296 mm
Ligne de fuite (min.)	279 mm

Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant de choc haut (4/10 µs) (I_h )	100 kA
Classe de parafoudre	Moyenne tension élevée, DH
Classe de décharge de ligne (LDC)	1
Tension assignée AC (U_r )	30 kV
Tension permanente AC (U_c )	24,0 kV
Capacité nominale de décharge répétée (Q_rs )	0,4 C
Capacité nominale de dissipation thermique (Q_th )	1,1 C
Capacité nominale thermique (W_th )	3 kJ / kV_Ur
Courant nominal de court-circuit (I_sc )	63 kA
Surtension temporaire TOV 1 s (U_1s )	33,3
Surtension temporaire TOV 10 s (U_10s )	31,8 kV
Tension résiduelle sous 10 kA (1/2 µs) (U_pl )	86,8 kV
Tension résiduelle sous 5 kA (8/20 µs) (U_pl )	73,7 kV
Tension résiduelle sous 10 kA (8/20 µs) (U_pl )	80,0 kV
Tension résiduelle sous 20 kA (8/20 µs) (U_pl )	88,2 kV
Tension résiduelle sous 40 kA (8/20 µs) (U_pl )	101,6 kV
Tension résiduelle sous 500 A (30/70 µs) (U_ps )	61,2 kV
Tension résiduelle sous 1000 A (30/70 µs) (U_ps )	63,4 kV
Tension résiduelle sous 2000 A (30/70 µs) (U_ps )	66,4 kV
Tension résiduelle sous 3000 A (30/70 µs) (U_ps )	68,6 kV
Isolation externe/tension nominale de tenue à fréquence industrielle (sec) (U_PFWL )	102 kV
Isolation externe/tension nominale d'éclair (U_LIWL )	163 kV
Hauteur (h)	296 mm
Ligne de fuite (min.)	279 mm
Résistance à la torsion	100 Nm
Charge à long terme déterminée (SLL)	350 Nm
Charge temporaire déterminée (SSL)	500 Nm
Température ambiante (T_A )	-60 °C ... +60 °C
Fréquence du réseau (f_N )	48-62 Hz
Matériau de l'enveloppe	Boîtier en silicone
Couleur	gris, RAL 7040
Armatures	Alliages fonte aluminium
Raccordements	Bornes, vis, écrous, acier inoxydable
Normes de test	CEI 60099-4

Produkt 990410 blev tilføjet til notesblok.

Gå til notesblok

Produkt 990410 blev lagt I kurven.

Gå til webshoppen

artikelnr. 990412 SBKW 33/DH-I-0

GTIN 4013364537446, CCT (EU): 85354000, Bruttovægt: 3.00 kg, VPE: 1.00 pièce(s)

billeder

Open PDF

Yderligere information

Parafoudre moyenne tension SBKW 33/DH-I-0
Parafoudre moyenne tension sans blindage
pour protéger les transformateurs,
tableaux de distribution
et lignes
de transmission
contre les surtensions d’origine atmosphérique ou de commutation selon IEC 60099-4 / EN 60099-4
Boîtier en silicone hydrophobe vulcanisée à haute température
Fibre de verre à liant époxy
Haute résistance à la flexion
Résistance à la rupture en cas de surcharge
Courant nominal de décharge (8/20 µs) : 10 kA
Classe de parafoudre : Moyenne tension élevée, DH
Tension assignée : 33 kV ac
Tension continue : 26,4 kV ac
Courant nominal de court-circuit : 63 kA
Tension résiduelle sous 10 kA (8/20 µs) : 88 kV
Hauteur : 340 mm

produit : DEHN
Type: SBKW 33/DH-I-0
Référence: 990412
ou équivalent

Tekniske data

Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Classe de parafoudre	Moyenne tension élevée, DH
Tension assignée AC (U_r )	33 kV
Tension permanente AC (U_c )	26,4 kV
Courant nominal de court-circuit (I_sc )	63 kA
Tension résiduelle sous 10 kA (8/20 µs) (U_pl )	88,0 kV
Hauteur (h)	340 mm
Ligne de fuite (min.)	323 mm

Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant de choc haut (4/10 µs) (I_h )	100 kA
Classe de parafoudre	Moyenne tension élevée, DH
Classe de décharge de ligne (LDC)	1
Tension assignée AC (U_r )	33 kV
Tension permanente AC (U_c )	26,4 kV
Capacité nominale de décharge répétée (Q_rs )	0,4 C
Capacité nominale de dissipation thermique (Q_th )	1,1 C
Capacité nominale thermique (W_th )	3 kJ / kV_Ur
Courant nominal de court-circuit (I_sc )	63 kA
Surtension temporaire TOV 1 s (U_1s )	36,6
Surtension temporaire TOV 10 s (U_10s )	35,0 kV
Tension résiduelle sous 10 kA (1/2 µs) (U_pl )	95,5 kV
Tension résiduelle sous 5 kA (8/20 µs) (U_pl )	81,0 kV
Tension résiduelle sous 10 kA (8/20 µs) (U_pl )	88,0 kV
Tension résiduelle sous 20 kA (8/20 µs) (U_pl )	97,1 kV
Tension résiduelle sous 40 kA (8/20 µs) (U_pl )	111,8 kV
Tension résiduelle sous 500 A (30/70 µs) (U_ps )	67,3 kV
Tension résiduelle sous 1000 A (30/70 µs) (U_ps )	69,7 kV
Tension résiduelle sous 2000 A (30/70 µs) (U_ps )	73,0 kV
Tension résiduelle sous 3000 A (30/70 µs) (U_ps )	75,4 kV
Isolation externe/tension nominale de tenue à fréquence industrielle (sec) (U_PFWL )	117 kV
Isolation externe/tension nominale d'éclair (U_LIWL )	188 kV
Hauteur (h)	340 mm
Ligne de fuite (min.)	323 mm
Résistance à la torsion	100 Nm
Charge à long terme déterminée (SLL)	350 Nm
Charge temporaire déterminée (SSL)	500 Nm
Température ambiante (T_A )	-60 °C ... +60 °C
Fréquence du réseau (f_N )	48-62 Hz
Matériau de l'enveloppe	Boîtier en silicone
Couleur	gris, RAL 7040
Armatures	Alliages fonte aluminium
Raccordements	Bornes, vis, écrous, acier inoxydable
Normes de test	CEI 60099-4

Produkt 990412 blev tilføjet til notesblok.

Gå til notesblok

Produkt 990412 blev lagt I kurven.

Gå til webshoppen

artikelnr. 990413 SBKW 36/DH-I-0

GTIN 4013364537453, CCT (EU): 85354000, Bruttovægt: 3.00 kg, VPE: 1.00 pièce(s)

billeder

Open PDF

Yderligere information

Parafoudre moyenne tension SBKW 36/DH-I-0
Parafoudre moyenne tension sans blindage
pour protéger les transformateurs,
tableaux de distribution
et lignes
de transmission
contre les surtensions d’origine atmosphérique ou de commutation selon IEC 60099-4 / EN 60099-4
Boîtier en silicone hydrophobe vulcanisée à haute température
Fibre de verre à liant époxy
Haute résistance à la flexion
Résistance à la rupture en cas de surcharge
Courant nominal de décharge (8/20 µs) : 10 kA
Classe de parafoudre : Moyenne tension élevée, DH
Tension assignée : 36 kV ac
Tension continue : 28,8 kV ac
Courant nominal de court-circuit : 63 kA
Tension résiduelle sous 10 kA (8/20 µs) : 96,3 kV
Hauteur : 340 mm

produit : DEHN
Type: SBKW 36/DH-I-0
Référence: 990413
ou équivalent

Tekniske data

Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Classe de parafoudre	Moyenne tension élevée, DH
Tension assignée AC (U_r )	36 kV
Tension permanente AC (U_c )	28,8 kV
Courant nominal de court-circuit (I_sc )	63 kA
Tension résiduelle sous 10 kA (8/20 µs) (U_pl )	96,3 kV
Hauteur (h)	340 mm
Ligne de fuite (min.)	323 mm

Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant de choc haut (4/10 µs) (I_h )	100 kA
Classe de parafoudre	Moyenne tension élevée, DH
Classe de décharge de ligne (LDC)	1
Tension assignée AC (U_r )	36 kV
Tension permanente AC (U_c )	28,8 kV
Capacité nominale de décharge répétée (Q_rs )	0,4 C
Capacité nominale de dissipation thermique (Q_th )	1,1 C
Capacité nominale thermique (W_th )	3 kJ / kV_Ur
Courant nominal de court-circuit (I_sc )	63 kA
Surtension temporaire TOV 1 s (U_1s )	40,0
Surtension temporaire TOV 10 s (U_10s )	38,2 kV
Tension résiduelle sous 10 kA (1/2 µs) (U_pl )	104,5 kV
Tension résiduelle sous 5 kA (8/20 µs) (U_pl )	88,7 kV
Tension résiduelle sous 10 kA (8/20 µs) (U_pl )	96,3 kV
Tension résiduelle sous 20 kA (8/20 µs) (U_pl )	106,2 kV
Tension résiduelle sous 40 kA (8/20 µs) (U_pl )	122,3 kV
Tension résiduelle sous 500 A (30/70 µs) (U_ps )	73,7 kV
Tension résiduelle sous 1000 A (30/70 µs) (U_ps )	76,3 kV
Tension résiduelle sous 2000 A (30/70 µs) (U_ps )	79,9 kV
Tension résiduelle sous 3000 A (30/70 µs) (U_ps )	82,5 kV
Isolation externe/tension nominale de tenue à fréquence industrielle (sec) (U_PFWL )	117 kV
Isolation externe/tension nominale d'éclair (U_LIWL )	188 kV
Hauteur (h)	340 mm
Ligne de fuite (min.)	323 mm
Résistance à la torsion	100 Nm
Charge à long terme déterminée (SLL)	350 Nm
Charge temporaire déterminée (SSL)	500 Nm
Température ambiante (T_A )	-60 °C ... +60 °C
Fréquence du réseau (f_N )	48-62 Hz
Matériau de l'enveloppe	Boîtier en silicone
Couleur	gris, RAL 7040
Armatures	Alliages fonte aluminium
Raccordements	Bornes, vis, écrous, acier inoxydable
Normes de test	CEI 60099-4

Produkt 990413 blev tilføjet til notesblok.

Gå til notesblok

Produkt 990413 blev lagt I kurven.

Gå til webshoppen

artikelnr. 990414 SBKW 39/DH-I-0

GTIN 4013364537477, CCT (EU): 85354000, Bruttovægt: 3.00 kg, VPE: 1.00 pièce(s)

billeder

Open PDF

Yderligere information

Parafoudre moyenne tension SBKW 39/DH-I-0
Parafoudre moyenne tension sans blindage
pour protéger les transformateurs,
tableaux de distribution
et lignes
de transmission
contre les surtensions d’origine atmosphérique ou de commutation selon IEC 60099-4 / EN 60099-4
Boîtier en silicone hydrophobe vulcanisée à haute température
Fibre de verre à liant époxy
Haute résistance à la flexion
Résistance à la rupture en cas de surcharge
Courant nominal de décharge (8/20 µs) : 10 kA
Classe de parafoudre : Moyenne tension élevée, DH
Tension assignée : 39 kV ac
Tension continue : 31,2 kV ac
Courant nominal de court-circuit : 63 kA
Tension résiduelle sous 10 kA (8/20 µs) : 104,3 kV
Hauteur : 340 mm

produit : DEHN
Type: SBKW 39/DH-I-0
Référence: 990414
ou équivalent

Tekniske data

Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Classe de parafoudre	Moyenne tension élevée, DH
Tension assignée AC (U_r )	39 kV
Tension permanente AC (U_c )	31,2 kV
Courant nominal de court-circuit (I_sc )	63 kA
Tension résiduelle sous 10 kA (8/20 µs) (U_pl )	104,3 kV
Hauteur (h)	340 mm
Ligne de fuite (min.)	323 mm

Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant de choc haut (4/10 µs) (I_h )	100 kA
Classe de parafoudre	Moyenne tension élevée, DH
Classe de décharge de ligne (LDC)	1
Tension assignée AC (U_r )	39 kV
Tension permanente AC (U_c )	31,2 kV
Capacité nominale de décharge répétée (Q_rs )	0,4 C
Capacité nominale de dissipation thermique (Q_th )	1,1 C
Capacité nominale thermique (W_th )	3 kJ / kV_Ur
Courant nominal de court-circuit (I_sc )	63 kA
Surtension temporaire TOV 1 s (U_1s )	43,3
Surtension temporaire TOV 10 s (U_10s )	41,3 kV
Tension résiduelle sous 10 kA (1/2 µs) (U_pl )	113,2 kV
Tension résiduelle sous 5 kA (8/20 µs) (U_pl )	96,1 kV
Tension résiduelle sous 10 kA (8/20 µs) (U_pl )	104,3 kV
Tension résiduelle sous 20 kA (8/20 µs) (U_pl )	115,0 kV
Tension résiduelle sous 40 kA (8/20 µs) (U_pl )	132,5 kV
Tension résiduelle sous 500 A (30/70 µs) (U_ps )	79,8 kV
Tension résiduelle sous 1000 A (30/70 µs) (U_ps )	82,6 kV
Tension résiduelle sous 2000 A (30/70 µs) (U_ps )	86,6 kV
Tension résiduelle sous 3000 A (30/70 µs) (U_ps )	89,4 kV
Isolation externe/tension nominale de tenue à fréquence industrielle (sec) (U_PFWL )	117 kV
Isolation externe/tension nominale d'éclair (U_LIWL )	188 kV
Hauteur (h)	340 mm
Ligne de fuite (min.)	323 mm
Résistance à la torsion	100 Nm
Charge à long terme déterminée (SLL)	350 Nm
Charge temporaire déterminée (SSL)	500 Nm
Température ambiante (T_A )	-60 °C ... +60 °C
Fréquence du réseau (f_N )	48-62 Hz
Matériau de l'enveloppe	Boîtier en silicone
Couleur	gris, RAL 7040
Armatures	Alliages fonte aluminium
Raccordements	Bornes, vis, écrous, acier inoxydable
Normes de test	CEI 60099-4

Produkt 990414 blev tilføjet til notesblok.

Gå til notesblok

Produkt 990414 blev lagt I kurven.

Gå til webshoppen

artikelnr. 990415 SBKW 42/DH-I-0

GTIN 4013364537484, CCT (EU): 85354000, Bruttovægt: 3.00 kg, VPE: 1.00 pièce(s)

billeder

Open PDF

Yderligere information

Parafoudre moyenne tension SBKW 42/DH-I-0
Parafoudre moyenne tension sans blindage
pour protéger les transformateurs,
tableaux de distribution
et lignes
de transmission
contre les surtensions d’origine atmosphérique ou de commutation selon IEC 60099-4 / EN 60099-4
Boîtier en silicone hydrophobe vulcanisée à haute température
Fibre de verre à liant époxy
Haute résistance à la flexion
Résistance à la rupture en cas de surcharge
Courant nominal de décharge (8/20 µs) : 10 kA
Classe de parafoudre : Moyenne tension élevée, DH
Tension assignée : 42 kV ac
Tension continue : 33,6 kV ac
Courant nominal de court-circuit : 63 kA
Tension résiduelle sous 10 kA (8/20 µs) : 112,4 kV
Hauteur : 384 mm

produit : DEHN
Type: SBKW 42/DH-I-0
Référence: 990415
ou équivalent

Tekniske data

Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Classe de parafoudre	Moyenne tension élevée, DH
Tension assignée AC (U_r )	42 kV
Tension permanente AC (U_c )	33,6 kV
Courant nominal de court-circuit (I_sc )	63 kA
Tension résiduelle sous 10 kA (8/20 µs) (U_pl )	112,4 kV
Hauteur (h)	384 mm
Ligne de fuite (min.)	367 mm

Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant de choc haut (4/10 µs) (I_h )	100 kA
Classe de parafoudre	Moyenne tension élevée, DH
Classe de décharge de ligne (LDC)	1
Tension assignée AC (U_r )	42 kV
Tension permanente AC (U_c )	33,6 kV
Capacité nominale de décharge répétée (Q_rs )	0,4 C
Capacité nominale de dissipation thermique (Q_th )	1,1 C
Capacité nominale thermique (W_th )	3 kJ / kV_Ur
Courant nominal de court-circuit (I_sc )	63 kA
Surtension temporaire TOV 1 s (U_1s )	46,6
Surtension temporaire TOV 10 s (U_10s )	44,5 kV
Tension résiduelle sous 10 kA (1/2 µs) (U_pl )	122,0 kV
Tension résiduelle sous 5 kA (8/20 µs) (U_pl )	103,5 kV
Tension résiduelle sous 10 kA (8/20 µs) (U_pl )	112,4 kV
Tension résiduelle sous 20 kA (8/20 µs) (U_pl )	124,0 kV
Tension résiduelle sous 40 kA (8/20 µs) (U_pl )	142,7 kV
Tension résiduelle sous 500 A (30/70 µs) (U_ps )	86,0 kV
Tension résiduelle sous 1000 A (30/70 µs) (U_ps )	89,0 kV
Tension résiduelle sous 2000 A (30/70 µs) (U_ps )	93,3 kV
Tension résiduelle sous 3000 A (30/70 µs) (U_ps )	96,3 kV
Isolation externe/tension nominale de tenue à fréquence industrielle (sec) (U_PFWL )	131 kV
Isolation externe/tension nominale d'éclair (U_LIWL )	214 kV
Hauteur (h)	384 mm
Ligne de fuite (min.)	367 mm
Résistance à la torsion	100 Nm
Charge à long terme déterminée (SLL)	350 Nm
Charge temporaire déterminée (SSL)	500 Nm
Température ambiante (T_A )	-60 °C ... +60 °C
Fréquence du réseau (f_N )	48-62 Hz
Matériau de l'enveloppe	Boîtier en silicone
Couleur	gris, RAL 7040
Armatures	Alliages fonte aluminium
Raccordements	Bornes, vis, écrous, acier inoxydable
Normes de test	CEI 60099-4

Produkt 990415 blev tilføjet til notesblok.

Gå til notesblok

Produkt 990415 blev lagt I kurven.

Gå til webshoppen

artikelnr. 990416 SBKW 45/DH-I-0

GTIN 4013364537491, CCT (EU): 85354000, Bruttovægt: 3.00 kg, VPE: 1.00 pièce(s)

billeder

Open PDF

Yderligere information

Parafoudre moyenne tension SBKW 45/DH-I-0
Parafoudre moyenne tension sans blindage
pour protéger les transformateurs,
tableaux de distribution
et lignes
de transmission
contre les surtensions d’origine atmosphérique ou de commutation selon IEC 60099-4 / EN 60099-4
Boîtier en silicone hydrophobe vulcanisée à haute température
Fibre de verre à liant époxy
Haute résistance à la flexion
Résistance à la rupture en cas de surcharge
Courant nominal de décharge (8/20 µs) : 10 kA
Classe de parafoudre : Moyenne tension élevée, DH
Tension assignée : 45 kV ac
Tension continue : 36 kV ac
Courant nominal de court-circuit : 63 kA
Tension résiduelle sous 10 kA (8/20 µs) : 120 kV
Hauteur : 384 mm

produit : DEHN
Type: SBKW 45/DH-I-0
Référence: 990416
ou équivalent

Tekniske data

Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Classe de parafoudre	Moyenne tension élevée, DH
Tension assignée AC (U_r )	45 kV
Tension permanente AC (U_c )	36,0 kV
Courant nominal de court-circuit (I_sc )	63 kA
Tension résiduelle sous 10 kA (8/20 µs) (U_pl )	120,0 kV
Hauteur (h)	384 mm
Ligne de fuite (min.)	367 mm

Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant de choc haut (4/10 µs) (I_h )	100 kA
Classe de parafoudre	Moyenne tension élevée, DH
Classe de décharge de ligne (LDC)	1
Tension assignée AC (U_r )	45 kV
Tension permanente AC (U_c )	36,0 kV
Capacité nominale de décharge répétée (Q_rs )	0,4 C
Capacité nominale de dissipation thermique (Q_th )	1,1 C
Capacité nominale thermique (W_th )	3 kJ / kV_Ur
Courant nominal de court-circuit (I_sc )	63 kA
Surtension temporaire TOV 1 s (U_1s )	50,0
Surtension temporaire TOV 10 s (U_10s )	47,7 kV
Tension résiduelle sous 10 kA (1/2 µs) (U_pl )	130,2 kV
Tension résiduelle sous 5 kA (8/20 µs) (U_pl )	110,5 kV
Tension résiduelle sous 10 kA (8/20 µs) (U_pl )	120,0 kV
Tension résiduelle sous 20 kA (8/20 µs) (U_pl )	132,4 kV
Tension résiduelle sous 40 kA (8/20 µs) (U_pl )	152,4 kV
Tension résiduelle sous 500 A (30/70 µs) (U_ps )	91,8 kV
Tension résiduelle sous 1000 A (30/70 µs) (U_ps )	95,0 kV
Tension résiduelle sous 2000 A (30/70 µs) (U_ps )	99,6 kV
Tension résiduelle sous 3000 A (30/70 µs) (U_ps )	102,8 kV
Isolation externe/tension nominale de tenue à fréquence industrielle (sec) (U_PFWL )	131 kV
Isolation externe/tension nominale d'éclair (U_LIWL )	214 kV
Hauteur (h)	384 mm
Ligne de fuite (min.)	367 mm
Résistance à la torsion	100 Nm
Charge à long terme déterminée (SLL)	350 Nm
Charge temporaire déterminée (SSL)	500 Nm
Température ambiante (T_A )	-60 °C ... +60 °C
Fréquence du réseau (f_N )	48-62 Hz
Matériau de l'enveloppe	Boîtier en silicone
Couleur	gris, RAL 7040
Armatures	Alliages fonte aluminium
Raccordements	Bornes, vis, écrous, acier inoxydable
Normes de test	CEI 60099-4

Produkt 990416 blev tilføjet til notesblok.

Gå til notesblok

Produkt 990416 blev lagt I kurven.

Gå til webshoppen

artikelnr. 990417 SBKW 48/DH-I-0

GTIN 4013364537514, CCT (EU): 85354000, Bruttovægt: 3.00 kg, VPE: 1.00 pièce(s)

billeder

Open PDF

Yderligere information

Parafoudre moyenne tension SBKW 48/DH-I-0
Parafoudre moyenne tension sans blindage
pour protéger les transformateurs,
tableaux de distribution
et lignes
de transmission
contre les surtensions d’origine atmosphérique ou de commutation selon IEC 60099-4 / EN 60099-4
Boîtier en silicone hydrophobe vulcanisée à haute température
Fibre de verre à liant époxy
Haute résistance à la flexion
Résistance à la rupture en cas de surcharge
Courant nominal de décharge (8/20 µs) : 10 kA
Classe de parafoudre : Moyenne tension élevée, DH
Tension assignée : 48 kV ac
Tension continue : 38,4 kV ac
Courant nominal de court-circuit : 63 kA
Tension résiduelle sous 10 kA (8/20 µs) : 128,4 kV
Hauteur : 428 mm

produit : DEHN
Type: SBKW 48/DH-I-0
Référence: 990417
ou équivalent

Tekniske data

Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Classe de parafoudre	Moyenne tension élevée, DH
Tension assignée AC (U_r )	48 kV
Tension permanente AC (U_c )	38,4 kV
Courant nominal de court-circuit (I_sc )	63 kA
Tension résiduelle sous 10 kA (8/20 µs) (U_pl )	128,4 kV
Hauteur (h)	428 mm
Ligne de fuite (min.)	411 mm

Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant de choc haut (4/10 µs) (I_h )	100 kA
Classe de parafoudre	Moyenne tension élevée, DH
Classe de décharge de ligne (LDC)	1
Tension assignée AC (U_r )	48 kV
Tension permanente AC (U_c )	38,4 kV
Capacité nominale de décharge répétée (Q_rs )	0,4 C
Capacité nominale de dissipation thermique (Q_th )	1,1 C
Capacité nominale thermique (W_th )	3 kJ / kV_Ur
Courant nominal de court-circuit (I_sc )	63 kA
Surtension temporaire TOV 1 s (U_1s )	53,3
Surtension temporaire TOV 10 s (U_10s )	50,9 kV
Tension résiduelle sous 10 kA (1/2 µs) (U_pl )	139,3 kV
Tension résiduelle sous 5 kA (8/20 µs) (U_pl )	118,3 kV
Tension résiduelle sous 10 kA (8/20 µs) (U_pl )	128,4 kV
Tension résiduelle sous 20 kA (8/20 µs) (U_pl )	141,6 kV
Tension résiduelle sous 40 kA (8/20 µs) (U_pl )	163,1 kV
Tension résiduelle sous 500 A (30/70 µs) (U_ps )	98,2 kV
Tension résiduelle sous 1000 A (30/70 µs) (U_ps )	101,7 kV
Tension résiduelle sous 2000 A (30/70 µs) (U_ps )	106,6 kV
Tension résiduelle sous 3000 A (30/70 µs) (U_ps )	110,0 kV
Isolation externe/tension nominale de tenue à fréquence industrielle (sec) (U_PFWL )	145 kV
Isolation externe/tension nominale d'éclair (U_LIWL )	240 kV
Hauteur (h)	428 mm
Ligne de fuite (min.)	411 mm
Résistance à la torsion	100 Nm
Charge à long terme déterminée (SLL)	350 Nm
Charge temporaire déterminée (SSL)	500 Nm
Température ambiante (T_A )	-60 °C ... +60 °C
Fréquence du réseau (f_N )	48-62 Hz
Matériau de l'enveloppe	Boîtier en silicone
Couleur	gris, RAL 7040
Armatures	Alliages fonte aluminium
Raccordements	Bornes, vis, écrous, acier inoxydable
Normes de test	CEI 60099-4

Produkt 990417 blev tilføjet til notesblok.

Gå til notesblok

Produkt 990417 blev lagt I kurven.

Gå til webshoppen

artikelnr. 990418 SBKW 51/DH-I-0

GTIN 4013364537538, CCT (EU): 85354000, Bruttovægt: 4.00 kg, VPE: 1.00 pièce(s)

billeder

Open PDF

Yderligere information

Parafoudre moyenne tension SBKW 51/DH-I-0
Parafoudre moyenne tension sans blindage
pour protéger les transformateurs,
tableaux de distribution
et lignes
de transmission
contre les surtensions d’origine atmosphérique ou de commutation selon IEC 60099-4 / EN 60099-4
Boîtier en silicone hydrophobe vulcanisée à haute température
Fibre de verre à liant époxy
Haute résistance à la flexion
Résistance à la rupture en cas de surcharge
Courant nominal de décharge (8/20 µs) : 10 kA
Classe de parafoudre : Moyenne tension élevée, DH
Tension assignée : 51 kV ac
Tension continue : 41 kV ac
Courant nominal de court-circuit : 63 kA
Tension résiduelle sous 10 kA (8/20 µs) : 137 kV
Hauteur : 428 mm

produit : DEHN
Type: SBKW 51/DH-I-0
Référence: 990418
ou équivalent

Tekniske data

Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Classe de parafoudre	Moyenne tension élevée, DH
Tension assignée AC (U_r )	51 kV
Tension permanente AC (U_c )	41 kV
Courant nominal de court-circuit (I_sc )	63 kA
Tension résiduelle sous 10 kA (8/20 µs) (U_pl )	137 kV
Hauteur (h)	428 mm
Ligne de fuite (min.)	411 mm

Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant de choc haut (4/10 µs) (I_h )	100 kA
Classe de parafoudre	Moyenne tension élevée, DH
Classe de décharge de ligne (LDC)	1
Tension assignée AC (U_r )	51 kV
Tension permanente AC (U_c )	41 kV
Capacité nominale de décharge répétée (Q_rs )	0,4 C
Capacité nominale de dissipation thermique (Q_th )	1,1 C
Capacité nominale thermique (W_th )	3 kJ / kV_Ur
Courant nominal de court-circuit (I_sc )	63 kA
Surtension temporaire TOV 1 s (U_1s )	57
Surtension temporaire TOV 10 s (U_10s )	54 kV
Tension résiduelle sous 10 kA (1/2 µs) (U_pl )	148 kV
Tension résiduelle sous 5 kA (8/20 µs) (U_pl )	126 kV
Tension résiduelle sous 10 kA (8/20 µs) (U_pl )	137 kV
Tension résiduelle sous 20 kA (8/20 µs) (U_pl )	151 kV
Tension résiduelle sous 40 kA (8/20 µs) (U_pl )	173 kV
Tension résiduelle sous 500 A (30/70 µs) (U_ps )	104 kV
Tension résiduelle sous 1000 A (30/70 µs) (U_ps )	108 kV
Tension résiduelle sous 2000 A (30/70 µs) (U_ps )	113 kV
Tension résiduelle sous 3000 A (30/70 µs) (U_ps )	117 kV
Isolation externe/tension nominale de tenue à fréquence industrielle (sec) (U_PFWL )	145 kV
Isolation externe/tension nominale d'éclair (U_LIWL )	240 kV
Hauteur (h)	428 mm
Ligne de fuite (min.)	411 mm
Résistance à la torsion	100 Nm
Charge à long terme déterminée (SLL)	350 Nm
Charge temporaire déterminée (SSL)	500 Nm
Température ambiante (T_A )	-60 °C ... +60 °C
Fréquence du réseau (f_N )	48-62 Hz
Matériau de l'enveloppe	Boîtier en silicone
Couleur	gris, RAL 7040
Armatures	Alliages fonte aluminium
Raccordements	Bornes, vis, écrous, acier inoxydable
Normes de test	CEI 60099-4

Produkt 990418 blev tilføjet til notesblok.

Gå til notesblok

Produkt 990418 blev lagt I kurven.

Gå til webshoppen

artikelnr. 990419 SBKW 54/DH-I-0

GTIN 4013364537545, CCT (EU): 85354000, Bruttovægt: 4.00 kg, VPE: 1.00 pièce(s)

billeder

Open PDF

Yderligere information

Parafoudre moyenne tension SBKW 54/DH-I-0
Parafoudre moyenne tension sans blindage
pour protéger les transformateurs,
tableaux de distribution
et lignes
de transmission
contre les surtensions d’origine atmosphérique ou de commutation selon IEC 60099-4 / EN 60099-4
Boîtier en silicone hydrophobe vulcanisée à haute température
Fibre de verre à liant époxy
Haute résistance à la flexion
Résistance à la rupture en cas de surcharge
Courant nominal de décharge (8/20 µs) : 10 kA
Classe de parafoudre : Moyenne tension élevée, DH
Tension assignée : 54 kV ac
Tension continue : 43 kV ac
Courant nominal de court-circuit : 63 kA
Tension résiduelle sous 10 kA (8/20 µs) : 145 kV
Hauteur : 428 mm

produit : DEHN
Type: SBKW 54/DH-I-0
Référence: 990419
ou équivalent

Tekniske data

Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Classe de parafoudre	Moyenne tension élevée, DH
Tension assignée AC (U_r )	54 kV
Tension permanente AC (U_c )	43 kV
Courant nominal de court-circuit (I_sc )	63 kA
Tension résiduelle sous 10 kA (8/20 µs) (U_pl )	145 kV
Hauteur (h)	428 mm
Ligne de fuite (min.)	411 mm

Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant de choc haut (4/10 µs) (I_h )	100 kA
Classe de parafoudre	Moyenne tension élevée, DH
Classe de décharge de ligne (LDC)	1
Tension assignée AC (U_r )	54 kV
Tension permanente AC (U_c )	43 kV
Capacité nominale de décharge répétée (Q_rs )	0,4 C
Capacité nominale de dissipation thermique (Q_th )	1,1 C
Capacité nominale thermique (W_th )	3 kJ / kV_Ur
Courant nominal de court-circuit (I_sc )	63 kA
Surtension temporaire TOV 1 s (U_1s )	60
Surtension temporaire TOV 10 s (U_10s )	57 kV
Tension résiduelle sous 10 kA (1/2 µs) (U_pl )	157 kV
Tension résiduelle sous 5 kA (8/20 µs) (U_pl )	133 kV
Tension résiduelle sous 10 kA (8/20 µs) (U_pl )	145 kV
Tension résiduelle sous 20 kA (8/20 µs) (U_pl )	159 kV
Tension résiduelle sous 40 kA (8/20 µs) (U_pl )	184 kV
Tension résiduelle sous 500 A (30/70 µs) (U_ps )	111 kV
Tension résiduelle sous 1000 A (30/70 µs) (U_ps )	114 kV
Tension résiduelle sous 2000 A (30/70 µs) (U_ps )	120 kV
Tension résiduelle sous 3000 A (30/70 µs) (U_ps )	124 kV
Isolation externe/tension nominale de tenue à fréquence industrielle (sec) (U_PFWL )	145 kV
Isolation externe/tension nominale d'éclair (U_LIWL )	240 kV
Hauteur (h)	428 mm
Ligne de fuite (min.)	411 mm
Résistance à la torsion	100 Nm
Charge à long terme déterminée (SLL)	350 Nm
Charge temporaire déterminée (SSL)	500 Nm
Température ambiante (T_A )	-60 °C ... +60 °C
Fréquence du réseau (f_N )	48-62 Hz
Matériau de l'enveloppe	Boîtier en silicone
Couleur	gris, RAL 7040
Armatures	Alliages fonte aluminium
Raccordements	Bornes, vis, écrous, acier inoxydable
Normes de test	CEI 60099-4

Produkt 990419 blev tilføjet til notesblok.

Gå til notesblok

Produkt 990419 blev lagt I kurven.

Gå til webshoppen

artikelnr. 990421 SBKW 60/DH-I-0

GTIN 4013364537569, CCT (EU): 85354000, Bruttovægt: 4.00 kg, VPE: 1.00 pièce(s)

billeder

Open PDF

Yderligere information

Parafoudre moyenne tension SBKW 60/DH-I-0
Parafoudre moyenne tension sans blindage
pour protéger les transformateurs,
tableaux de distribution
et lignes
de transmission
contre les surtensions d’origine atmosphérique ou de commutation selon IEC 60099-4 / EN 60099-4
Boîtier en silicone hydrophobe vulcanisée à haute température
Fibre de verre à liant époxy
Haute résistance à la flexion
Résistance à la rupture en cas de surcharge
Courant nominal de décharge (8/20 µs) : 10 kA
Classe de parafoudre : Moyenne tension élevée, DH
Tension assignée : 60 kV ac
Tension continue : 48 kV ac
Courant nominal de court-circuit : 63 kA
Tension résiduelle sous 10 kA (8/20 µs) : 160 kV
Hauteur : 470 mm

produit : DEHN
Type: SBKW 60/DH-I-0
Référence: 990421
ou équivalent

Tekniske data

Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Classe de parafoudre	Moyenne tension élevée, DH
Tension assignée AC (U_r )	60 kV
Tension permanente AC (U_c )	48 kV
Courant nominal de court-circuit (I_sc )	63 kA
Tension résiduelle sous 10 kA (8/20 µs) (U_pl )	160 kV
Hauteur (h)	470 mm
Ligne de fuite (min.)	453 mm

Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant de choc haut (4/10 µs) (I_h )	100 kA
Classe de parafoudre	Moyenne tension élevée, DH
Classe de décharge de ligne (LDC)	1
Tension assignée AC (U_r )	60 kV
Tension permanente AC (U_c )	48 kV
Capacité nominale de décharge répétée (Q_rs )	0,4 C
Capacité nominale de dissipation thermique (Q_th )	1,1 C
Capacité nominale thermique (W_th )	3 kJ / kV_Ur
Courant nominal de court-circuit (I_sc )	63 kA
Surtension temporaire TOV 1 s (U_1s )	67
Surtension temporaire TOV 10 s (U_10s )	64 kV
Tension résiduelle sous 10 kA (1/2 µs) (U_pl )	174 kV
Tension résiduelle sous 5 kA (8/20 µs) (U_pl )	147 kV
Tension résiduelle sous 10 kA (8/20 µs) (U_pl )	160 kV
Tension résiduelle sous 20 kA (8/20 µs) (U_pl )	176 kV
Tension résiduelle sous 40 kA (8/20 µs) (U_pl )	203 kV
Tension résiduelle sous 500 A (30/70 µs) (U_ps )	122 kV
Tension résiduelle sous 1000 A (30/70 µs) (U_ps )	127 kV
Tension résiduelle sous 2000 A (30/70 µs) (U_ps )	133 kV
Tension résiduelle sous 3000 A (30/70 µs) (U_ps )	137 kV
Isolation externe/tension nominale de tenue à fréquence industrielle (sec) (U_PFWL )	159 kV
Isolation externe/tension nominale d'éclair (U_LIWL )	164 kV
Hauteur (h)	470 mm
Ligne de fuite (min.)	453 mm
Résistance à la torsion	100 Nm
Charge à long terme déterminée (SLL)	350 Nm
Charge temporaire déterminée (SSL)	500 Nm
Température ambiante (T_A )	-60 °C ... +60 °C
Fréquence du réseau (f_N )	48-62 Hz
Matériau de l'enveloppe	Boîtier en silicone
Couleur	gris, RAL 7040
Armatures	Alliages fonte aluminium
Raccordements	Bornes, vis, écrous, acier inoxydable
Normes de test	CEI 60099-4

Produkt 990421 blev tilføjet til notesblok.

Gå til notesblok

Produkt 990421 blev lagt I kurven.

Gå til webshoppen

artikelnr. 990501 SBKW 3/DH-I

GTIN 4013364537613, CCT (EU): 85354000, Bruttovægt: 1.00 kg, VPE: 1.00 pièce(s)

billeder

Yderligere information

Parafoudre moyenne tension SBKW 3/DH-I
Parafoudre moyenne tension avec blindage
pour protéger les transformateurs,
tableaux de distribution
et lignes
de transmission
contre les surtensions d’origine atmosphérique ou de commutation selon IEC 60099-4 / EN 60099-4
Boîtier en silicone hydrophobe vulcanisée à haute température
Fibre de verre à liant époxy
Haute résistance à la flexion
Résistance à la rupture en cas de surcharge
Courant nominal de décharge (8/20 µs) : 10 kA
Classe de parafoudre : Moyenne tension élevée, DH
Tension assignée : 3 kV ac
Tension continue : 2,4 kV ac
Courant nominal de court-circuit : 63 kA
Tension résiduelle sous 10 kA (8/20 µs) : 8 kV
Hauteur : 120 mm

produit : DEHN
Type: SBKW 3/DH-I
Référence: 990501
ou équivalent

Tekniske data

Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Classe de parafoudre	Moyenne tension élevée, DH
Tension assignée AC (U_r )	3 kV
Tension permanente AC (U_c )	2,4 kV
Courant nominal de court-circuit (I_sc )	63 kA
Tension résiduelle sous 10 kA (8/20 µs) (U_pl )	8,0 kV
Hauteur (h)	120 mm
Ligne de fuite (min.)	387 mm

Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant de choc haut (4/10 µs) (I_h )	100 kA
Classe de parafoudre	Moyenne tension élevée, DH
Classe de décharge de ligne (LDC)	1
Tension assignée AC (U_r )	3 kV
Tension permanente AC (U_c )	2,4 kV
Capacité nominale de décharge répétée (Q_rs )	0,4 C
Capacité nominale de dissipation thermique (Q_th )	1,1 C
Capacité nominale thermique (W_th )	3 kJ / kV_Ur
Courant nominal de court-circuit (I_sc )	63 kA
Surtension temporaire TOV 1 s (U_1s )	3,3
Surtension temporaire TOV 10 s (U_10s )	3,2 kV
Tension résiduelle sous 10 kA (1/2 µs) (U_pl )	8,7 kV
Tension résiduelle sous 5 kA (8/20 µs) (U_pl )	7,4 kV
Tension résiduelle sous 10 kA (8/20 µs) (U_pl )	8,0 kV
Tension résiduelle sous 20 kA (8/20 µs) (U_pl )	8,8 kV
Tension résiduelle sous 40 kA (8/20 µs) (U_pl )	10,2 kV
Tension résiduelle sous 500 A (30/70 µs) (U_ps )	6,1 kV
Tension résiduelle sous 1000 A (30/70 µs) (U_ps )	6,3 kV
Tension résiduelle sous 2000 A (30/70 µs) (U_ps )	6,6 kV
Tension résiduelle sous 3000 A (30/70 µs) (U_ps )	6,8 kV
Isolation externe/tension nominale de tenue à fréquence industrielle (sous pluie) (U_PFWL )	53 kV
Isolation externe/tension nominale d'éclair (U_LIWL )	88 kV
Isolation externe/tension nominale de tenue de commutation (sous pluie) (U_SIWL )	87 kV
Hauteur (h)	120 mm
Ligne de fuite (min.)	387 mm
Résistance à la torsion	100 Nm
Charge à long terme déterminée (SLL)	350 Nm
Charge temporaire déterminée (SSL)	500 Nm
Température ambiante (T_A )	-60 °C ... +60 °C
Fréquence du réseau (f_N )	48-62 Hz
Matériau de l'enveloppe	Boîtier en silicone
Couleur	gris, RAL 7040
Armatures	Alliages fonte aluminium
Raccordements	Bornes, vis, écrous, acier inoxydable
Normes de test	CEI 60099-4

Produkt 990501 blev tilføjet til notesblok.

Gå til notesblok

Produkt 990501 blev lagt I kurven.

Gå til webshoppen

artikelnr. 990502 SBKW 6/DH-I

GTIN 4013364537620, CCT (EU): 85354000, Bruttovægt: 1.00 kg, VPE: 1.00 pièce(s)

billeder

Yderligere information

Parafoudre moyenne tension SBKW 6/DH-I
Parafoudre moyenne tension avec blindage
pour protéger les transformateurs,
tableaux de distribution
et lignes
de transmission
contre les surtensions d’origine atmosphérique ou de commutation selon IEC 60099-4 / EN 60099-4
Boîtier en silicone hydrophobe vulcanisée à haute température
Fibre de verre à liant époxy
Haute résistance à la flexion
Résistance à la rupture en cas de surcharge
Courant nominal de décharge (8/20 µs) : 10 kA
Classe de parafoudre : Moyenne tension élevée, DH
Tension assignée : 6 kV ac
Tension continue : 4,8 kV ac
Courant nominal de court-circuit : 63 kA
Tension résiduelle sous 10 kA (8/20 µs) : 16,1 kV
Hauteur : 164 mm

produit : DEHN
Type: SBKW 6/DH-I
Référence: 990502
ou équivalent

Tekniske data

Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Classe de parafoudre	Moyenne tension élevée, DH
Tension assignée AC (U_r )	6 kV
Tension permanente AC (U_c )	4,8 kV
Courant nominal de court-circuit (I_sc )	63 kA
Tension résiduelle sous 10 kA (8/20 µs) (U_pl )	16,1 kV
Hauteur (h)	164 mm
Ligne de fuite (min.)	574 mm

Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant de choc haut (4/10 µs) (I_h )	100 kA
Classe de parafoudre	Moyenne tension élevée, DH
Classe de décharge de ligne (LDC)	1
Tension assignée AC (U_r )	6 kV
Tension permanente AC (U_c )	4,8 kV
Capacité nominale de décharge répétée (Q_rs )	0,4 C
Capacité nominale de dissipation thermique (Q_th )	1,1 C
Capacité nominale thermique (W_th )	3 kJ / kV_Ur
Courant nominal de court-circuit (I_sc )	63 kA
Surtension temporaire TOV 1 s (U_1s )	6,7
Surtension temporaire TOV 10 s (U_10s )	6,4 kV
Tension résiduelle sous 10 kA (1/2 µs) (U_pl )	17,5 kV
Tension résiduelle sous 5 kA (8/20 µs) (U_pl )	14,8 kV
Tension résiduelle sous 10 kA (8/20 µs) (U_pl )	16,1 kV
Tension résiduelle sous 20 kA (8/20 µs) (U_pl )	17,8 kV
Tension résiduelle sous 40 kA (8/20 µs) (U_pl )	20,4 kV
Tension résiduelle sous 500 A (30/70 µs) (U_ps )	12,3 kV
Tension résiduelle sous 1000 A (30/70 µs) (U_ps )	12,8 kV
Tension résiduelle sous 2000 A (30/70 µs) (U_ps )	13,4 kV
Tension résiduelle sous 3000 A (30/70 µs) (U_ps )	13,8 kV
Isolation externe/tension nominale de tenue à fréquence industrielle (sous pluie) (U_PFWL )	67 kV
Isolation externe/tension nominale d'éclair (U_LIWL )	112 kV
Isolation externe/tension nominale de tenue de commutation (sous pluie) (U_SIWL )	110 kV
Hauteur (h)	164 mm
Ligne de fuite (min.)	574 mm
Résistance à la torsion	100 Nm
Charge à long terme déterminée (SLL)	350 Nm
Charge temporaire déterminée (SSL)	500 Nm
Température ambiante (T_A )	-60 °C ... +60 °C
Fréquence du réseau (f_N )	48-62 Hz
Matériau de l'enveloppe	Boîtier en silicone
Couleur	gris, RAL 7040
Armatures	Alliages fonte aluminium
Raccordements	Bornes, vis, écrous, acier inoxydable
Normes de test	CEI 60099-4

Produkt 990502 blev tilføjet til notesblok.

Gå til notesblok

Produkt 990502 blev lagt I kurven.

Gå til webshoppen

artikelnr. 990503 SBKW 9/DH-I

GTIN 4013364537644, CCT (EU): 85354000, Bruttovægt: 1.00 kg, VPE: 1.00 pièce(s)

billeder

Yderligere information

Parafoudre moyenne tension SBKW 9/DH-I
Parafoudre moyenne tension avec blindage
pour protéger les transformateurs,
tableaux de distribution
et lignes
de transmission
contre les surtensions d’origine atmosphérique ou de commutation selon IEC 60099-4 / EN 60099-4
Boîtier en silicone hydrophobe vulcanisée à haute température
Fibre de verre à liant époxy
Haute résistance à la flexion
Résistance à la rupture en cas de surcharge
Courant nominal de décharge (8/20 µs) : 10 kA
Classe de parafoudre : Moyenne tension élevée, DH
Tension assignée : 9 kV ac
Tension continue : 7,2 kV ac
Courant nominal de court-circuit : 63 kA
Tension résiduelle sous 10 kA (8/20 µs) : 24,1 kV
Hauteur : 164 mm

produit : DEHN
Type: SBKW 9/DH-I
Référence: 990503
ou équivalent

Tekniske data

Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Classe de parafoudre	Moyenne tension élevée, DH
Tension assignée AC (U_r )	9 kV
Tension permanente AC (U_c )	7,2 kV
Courant nominal de court-circuit (I_sc )	63 kA
Tension résiduelle sous 10 kA (8/20 µs) (U_pl )	24,1 kV
Hauteur (h)	164 mm
Ligne de fuite (min.)	574 mm

Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant de choc haut (4/10 µs) (I_h )	100 kA
Classe de parafoudre	Moyenne tension élevée, DH
Classe de décharge de ligne (LDC)	1
Tension assignée AC (U_r )	9 kV
Tension permanente AC (U_c )	7,2 kV
Capacité nominale de décharge répétée (Q_rs )	0,4 C
Capacité nominale de dissipation thermique (Q_th )	1,1 C
Capacité nominale thermique (W_th )	3 kJ / kV_Ur
Courant nominal de court-circuit (I_sc )	63 kA
Surtension temporaire TOV 1 s (U_1s )	10,0
Surtension temporaire TOV 10 s (U_10s )	9,5 kV
Tension résiduelle sous 10 kA (1/2 µs) (U_pl )	26,1 kV
Tension résiduelle sous 5 kA (8/20 µs) (U_pl )	22,2 kV
Tension résiduelle sous 10 kA (8/20 µs) (U_pl )	24,1 kV
Tension résiduelle sous 20 kA (8/20 µs) (U_pl )	26,6 kV
Tension résiduelle sous 40 kA (8/20 µs) (U_pl )	30,6 kV
Tension résiduelle sous 500 A (30/70 µs) (U_ps )	18,4 kV
Tension résiduelle sous 1000 A (30/70 µs) (U_ps )	19,1 kV
Tension résiduelle sous 2000 A (30/70 µs) (U_ps )	20,0 kV
Tension résiduelle sous 3000 A (30/70 µs) (U_ps )	20,7 kV
Isolation externe/tension nominale de tenue à fréquence industrielle (sous pluie) (U_PFWL )	67 kV
Isolation externe/tension nominale d'éclair (U_LIWL )	112 kV
Isolation externe/tension nominale de tenue de commutation (sous pluie) (U_SIWL )	110 kV
Hauteur (h)	164 mm
Ligne de fuite (min.)	574 mm
Résistance à la torsion	100 Nm
Charge à long terme déterminée (SLL)	350 Nm
Charge temporaire déterminée (SSL)	500 Nm
Température ambiante (T_A )	-60 °C ... +60 °C
Fréquence du réseau (f_N )	48-62 Hz
Matériau de l'enveloppe	Boîtier en silicone
Couleur	gris, RAL 7040
Armatures	Alliages fonte aluminium
Raccordements	Bornes, vis, écrous, acier inoxydable
Normes de test	CEI 60099-4

Produkt 990503 blev tilføjet til notesblok.

Gå til notesblok

Produkt 990503 blev lagt I kurven.

Gå til webshoppen

artikelnr. 990504 SBKW 12/DH-I

GTIN 4013364537781, CCT (EU): 85354000, Bruttovægt: 1.00 kg, VPE: 1.00 pièce(s)

billeder

Yderligere information

Parafoudre moyenne tension SBKW 12/DH-I
Parafoudre moyenne tension avec blindage
pour protéger les transformateurs,
tableaux de distribution
et lignes
de transmission
contre les surtensions d’origine atmosphérique ou de commutation selon IEC 60099-4 / EN 60099-4
Boîtier en silicone hydrophobe vulcanisée à haute température
Fibre de verre à liant époxy
Haute résistance à la flexion
Résistance à la rupture en cas de surcharge
Courant nominal de décharge (8/20 µs) : 10 kA
Classe de parafoudre : Moyenne tension élevée, DH
Tension assignée : 12 kV ac
Tension continue : 9,6 kV ac
Courant nominal de court-circuit : 63 kA
Tension résiduelle sous 10 kA (8/20 µs) : 32,1 kV
Hauteur : 208 mm

produit : DEHN
Type: SBKW 12/DH-I
Référence: 990504
ou équivalent

Tekniske data

Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Classe de parafoudre	Moyenne tension élevée, DH
Tension assignée AC (U_r )	12 kV
Tension permanente AC (U_c )	9,6 kV
Courant nominal de court-circuit (I_sc )	63 kA
Tension résiduelle sous 10 kA (8/20 µs) (U_pl )	32,1 kV
Hauteur (h)	208 mm
Ligne de fuite (min.)	762 mm

Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant de choc haut (4/10 µs) (I_h )	100 kA
Classe de parafoudre	Moyenne tension élevée, DH
Classe de décharge de ligne (LDC)	1
Tension assignée AC (U_r )	12 kV
Tension permanente AC (U_c )	9,6 kV
Capacité nominale de décharge répétée (Q_rs )	0,4 C
Capacité nominale de dissipation thermique (Q_th )	1,1 C
Capacité nominale thermique (W_th )	3 kJ / kV_Ur
Courant nominal de court-circuit (I_sc )	63 kA
Surtension temporaire TOV 1 s (U_1s )	13,3
Surtension temporaire TOV 10 s (U_10s )	12,7 kV
Tension résiduelle sous 10 kA (1/2 µs) (U_pl )	34,8 kV
Tension résiduelle sous 5 kA (8/20 µs) (U_pl )	29,6 kV
Tension résiduelle sous 10 kA (8/20 µs) (U_pl )	32,1 kV
Tension résiduelle sous 20 kA (8/20 µs) (U_pl )	35,4 kV
Tension résiduelle sous 40 kA (8/20 µs) (U_pl )	40,8 kV
Tension résiduelle sous 500 A (30/70 µs) (U_ps )	14,5 kV
Tension résiduelle sous 1000 A (30/70 µs) (U_ps )	25,4 kV
Tension résiduelle sous 2000 A (30/70 µs) (U_ps )	26,6 kV
Tension résiduelle sous 3000 A (30/70 µs) (U_ps )	27,5 kV
Isolation externe/tension nominale de tenue à fréquence industrielle (sous pluie) (U_PFWL )	81 kV
Isolation externe/tension nominale d'éclair (U_LIWL )	137 kV
Isolation externe/tension nominale de tenue de commutation (sous pluie) (U_SIWL )	132 kV
Hauteur (h)	208 mm
Ligne de fuite (min.)	762 mm
Résistance à la torsion	100 Nm
Charge à long terme déterminée (SLL)	350 Nm
Charge temporaire déterminée (SSL)	500 Nm
Température ambiante (T_A )	-60 °C ... +60 °C
Fréquence du réseau (f_N )	48-62 Hz
Matériau de l'enveloppe	Boîtier en silicone
Couleur	gris, RAL 7040
Armatures	Alliages fonte aluminium
Raccordements	Bornes, vis, écrous, acier inoxydable
Normes de test	CEI 60099-4

Produkt 990504 blev tilføjet til notesblok.

Gå til notesblok

Produkt 990504 blev lagt I kurven.

Gå til webshoppen

artikelnr. 990505 SBKW 15/DH-I

GTIN 4013364537798, CCT (EU): 85354000, Bruttovægt: 2.00 kg, VPE: 1.00 pièce(s)

billeder

Yderligere information

Parafoudre moyenne tension SBKW 15/DH-I
Parafoudre moyenne tension avec blindage
pour protéger les transformateurs,
tableaux de distribution
et lignes
de transmission
contre les surtensions d’origine atmosphérique ou de commutation selon IEC 60099-4 / EN 60099-4
Boîtier en silicone hydrophobe vulcanisée à haute température
Fibre de verre à liant époxy
Haute résistance à la flexion
Résistance à la rupture en cas de surcharge
Courant nominal de décharge (8/20 µs) : 10 kA
Classe de parafoudre : Moyenne tension élevée, DH
Tension assignée : 15 kV ac
Tension continue : 12 kV ac
Courant nominal de court-circuit : 63 kA
Tension résiduelle sous 10 kA (8/20 µs) : 40 kV
Hauteur : 208 mm

produit : DEHN
Type: SBKW 15/DH-I
Référence: 990505
ou équivalent

Tekniske data

Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Classe de parafoudre	Moyenne tension élevée, DH
Tension assignée AC (U_r )	15 kV
Tension permanente AC (U_c )	12,0 kV
Courant nominal de court-circuit (I_sc )	63 kA
Tension résiduelle sous 10 kA (8/20 µs) (U_pl )	40,0 kV
Hauteur (h)	208 mm
Ligne de fuite (min.)	762 mm

Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant de choc haut (4/10 µs) (I_h )	100 kA
Classe de parafoudre	Moyenne tension élevée, DH
Classe de décharge de ligne (LDC)	1
Tension assignée AC (U_r )	15 kV
Tension permanente AC (U_c )	12,0 kV
Capacité nominale de décharge répétée (Q_rs )	0,4 C
Capacité nominale de dissipation thermique (Q_th )	1,1 C
Capacité nominale thermique (W_th )	3 kJ / kV_Ur
Courant nominal de court-circuit (I_sc )	63 kA
Surtension temporaire TOV 1 s (U_1s )	16,7
Surtension temporaire TOV 10 s (U_10s )	15,9 kV
Tension résiduelle sous 10 kA (1/2 µs) (U_pl )	43,4 kV
Tension résiduelle sous 5 kA (8/20 µs) (U_pl )	36,7 kV
Tension résiduelle sous 10 kA (8/20 µs) (U_pl )	40,0 kV
Tension résiduelle sous 20 kA (8/20 µs) (U_pl )	44,1 kV
Tension résiduelle sous 40 kA (8/20 µs) (U_pl )	50,8 kV
Tension résiduelle sous 500 A (30/70 µs) (U_ps )	30,6 kV
Tension résiduelle sous 1000 A (30/70 µs) (U_ps )	31,7 kV
Tension résiduelle sous 2000 A (30/70 µs) (U_ps )	33,2 kV
Tension résiduelle sous 3000 A (30/70 µs) (U_ps )	34,3 kV
Isolation externe/tension nominale de tenue à fréquence industrielle (sous pluie) (U_PFWL )	81 kV
Isolation externe/tension nominale d'éclair (U_LIWL )	137 kV
Isolation externe/tension nominale de tenue de commutation (sous pluie) (U_SIWL )	132 kV
Hauteur (h)	208 mm
Ligne de fuite (min.)	762 mm
Résistance à la torsion	100 Nm
Charge à long terme déterminée (SLL)	350 Nm
Charge temporaire déterminée (SSL)	500 Nm
Température ambiante (T_A )	-60 °C ... +60 °C
Fréquence du réseau (f_N )	48-62 Hz
Matériau de l'enveloppe	Boîtier en silicone
Couleur	gris, RAL 7040
Armatures	Alliages fonte aluminium
Raccordements	Bornes, vis, écrous, acier inoxydable
Normes de test	CEI 60099-4

Produkt 990505 blev tilføjet til notesblok.

Gå til notesblok

Produkt 990505 blev lagt I kurven.

Gå til webshoppen

artikelnr. 990506 SBKW 18/DH-I

GTIN 4013364537804, CCT (EU): 85354000, Bruttovægt: 2.00 kg, VPE: 1.00 pièce(s)

billeder

Yderligere information

Parafoudre moyenne tension SBKW 18/DH-I
Parafoudre moyenne tension avec blindage
pour protéger les transformateurs,
tableaux de distribution
et lignes
de transmission
contre les surtensions d’origine atmosphérique ou de commutation selon IEC 60099-4 / EN 60099-4
Boîtier en silicone hydrophobe vulcanisée à haute température
Fibre de verre à liant époxy
Haute résistance à la flexion
Résistance à la rupture en cas de surcharge
Courant nominal de décharge (8/20 µs) : 10 kA
Classe de parafoudre : Moyenne tension élevée, DH
Tension assignée : 18 kV ac
Tension continue : 14,4 kV ac
Courant nominal de court-circuit : 63 kA
Tension résiduelle sous 10 kA (8/20 µs) : 48,2 kV
Hauteur : 208 mm

produit : DEHN
Type: SBKW 18/DH-I
Référence: 990506
ou équivalent

Tekniske data

Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Classe de parafoudre	Moyenne tension élevée, DH
Tension assignée AC (U_r )	18 kV
Tension permanente AC (U_c )	14,4 kV
Courant nominal de court-circuit (I_sc )	63 kA
Tension résiduelle sous 10 kA (8/20 µs) (U_pl )	48,2 kV
Hauteur (h)	208 mm
Ligne de fuite (min.)	762 mm

Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant de choc haut (4/10 µs) (I_h )	100 kA
Classe de parafoudre	Moyenne tension élevée, DH
Classe de décharge de ligne (LDC)	1
Tension assignée AC (U_r )	18 kV
Tension permanente AC (U_c )	14,4 kV
Capacité nominale de décharge répétée (Q_rs )	0,4 C
Capacité nominale de dissipation thermique (Q_th )	1,1 C
Capacité nominale thermique (W_th )	3 kJ / kV_Ur
Courant nominal de court-circuit (I_sc )	63 kA
Surtension temporaire TOV 1 s (U_1s )	20,0
Surtension temporaire TOV 10 s (U_10s )	19,0 kV
Tension résiduelle sous 10 kA (1/2 µs) (U_pl )	52,3 kV
Tension résiduelle sous 5 kA (8/20 µs) (U_pl )	44,4 kV
Tension résiduelle sous 10 kA (8/20 µs) (U_pl )	48,2 kV
Tension résiduelle sous 20 kA (8/20 µs) (U_pl )	53,2 kV
Tension résiduelle sous 40 kA (8/20 µs) (U_pl )	61,2 kV
Tension résiduelle sous 500 A (30/70 µs) (U_ps )	36,9 kV
Tension résiduelle sous 1000 A (30/70 µs) (U_ps )	38,2 kV
Tension résiduelle sous 2000 A (30/70 µs) (U_ps )	40,0 kV
Tension résiduelle sous 3000 A (30/70 µs) (U_ps )	41,3 kV
Isolation externe/tension nominale de tenue à fréquence industrielle (sous pluie) (U_PFWL )	81 kV
Isolation externe/tension nominale d'éclair (U_LIWL )	137 kV
Isolation externe/tension nominale de tenue de commutation (sous pluie) (U_SIWL )	132 kV
Hauteur (h)	208 mm
Ligne de fuite (min.)	762 mm
Résistance à la torsion	100 Nm
Charge à long terme déterminée (SLL)	350 Nm
Charge temporaire déterminée (SSL)	500 Nm
Température ambiante (T_A )	-60 °C ... +60 °C
Fréquence du réseau (f_N )	48-62 Hz
Matériau de l'enveloppe	Boîtier en silicone
Couleur	gris, RAL 7040
Armatures	Alliages fonte aluminium
Raccordements	Bornes, vis, écrous, acier inoxydable
Normes de test	CEI 60099-4

Produkt 990506 blev tilføjet til notesblok.

Gå til notesblok

Produkt 990506 blev lagt I kurven.

Gå til webshoppen

artikelnr. 990507 SBKW 21/DH-I

GTIN 4013364537811, CCT (EU): 85354000, Bruttovægt: 3.00 kg, VPE: 1.00 pièce(s)

billeder

Yderligere information

Parafoudre moyenne tension SBKW 21/DH-I
Parafoudre moyenne tension avec blindage
pour protéger les transformateurs,
tableaux de distribution
et lignes
de transmission
contre les surtensions d’origine atmosphérique ou de commutation selon IEC 60099-4 / EN 60099-4
Boîtier en silicone hydrophobe vulcanisée à haute température
Fibre de verre à liant époxy
Haute résistance à la flexion
Résistance à la rupture en cas de surcharge
Courant nominal de décharge (8/20 µs) : 10 kA
Classe de parafoudre : Moyenne tension élevée, DH
Tension assignée : 21 kV ac
Tension continue : 16,8 kV ac
Courant nominal de court-circuit : 63 kA
Tension résiduelle sous 10 kA (8/20 µs) : 56,2 kV
Hauteur : 252 mm

produit : DEHN
Type: SBKW 21/DH-I
Référence: 990507
ou équivalent

Tekniske data

Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Classe de parafoudre	Moyenne tension élevée, DH
Tension assignée AC (U_r )	21 kV
Tension permanente AC (U_c )	16,8 kV
Courant nominal de court-circuit (I_sc )	63 kA
Tension résiduelle sous 10 kA (8/20 µs) (U_pl )	56,2 kV
Hauteur (h)	252 mm
Ligne de fuite (min.)	950 mm

Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant de choc haut (4/10 µs) (I_h )	100 kA
Classe de parafoudre	Moyenne tension élevée, DH
Classe de décharge de ligne (LDC)	1
Tension assignée AC (U_r )	21 kV
Tension permanente AC (U_c )	16,8 kV
Capacité nominale de décharge répétée (Q_rs )	0,4 C
Capacité nominale de dissipation thermique (Q_th )	1,1 C
Capacité nominale thermique (W_th )	3 kJ / kV_Ur
Courant nominal de court-circuit (I_sc )	63 kA
Surtension temporaire TOV 1 s (U_1s )	23,3
Surtension temporaire TOV 10 s (U_10s )	22,3 kV
Tension résiduelle sous 10 kA (1/2 µs) (U_pl )	61,0 kV
Tension résiduelle sous 5 kA (8/20 µs) (U_pl )	52,8 kV
Tension résiduelle sous 10 kA (8/20 µs) (U_pl )	56,2 kV
Tension résiduelle sous 20 kA (8/20 µs) (U_pl )	62,0 kV
Tension résiduelle sous 40 kA (8/20 µs) (U_pl )	71,4 kV
Tension résiduelle sous 500 A (30/70 µs) (U_ps )	43,0 kV
Tension résiduelle sous 1000 A (30/70 µs) (U_ps )	44,5 kV
Tension résiduelle sous 2000 A (30/70 µs) (U_ps )	46,6 kV
Tension résiduelle sous 3000 A (30/70 µs) (U_ps )	48,2 kV
Isolation externe/tension nominale de tenue à fréquence industrielle (sous pluie) (U_PFWL )	94 kV
Isolation externe/tension nominale d'éclair (U_LIWL )	161 kV
Isolation externe/tension nominale de tenue de commutation (sous pluie) (U_SIWL )	155 kV
Hauteur (h)	252 mm
Ligne de fuite (min.)	950 mm
Résistance à la torsion	100 Nm
Charge à long terme déterminée (SLL)	350 Nm
Charge temporaire déterminée (SSL)	500 Nm
Température ambiante (T_A )	-60 °C ... +60 °C
Fréquence du réseau (f_N )	48-62 Hz
Matériau de l'enveloppe	Boîtier en silicone
Couleur	gris, RAL 7040
Armatures	Alliages fonte aluminium
Raccordements	Bornes, vis, écrous, acier inoxydable
Normes de test	CEI 60099-4

Produkt 990507 blev tilføjet til notesblok.

Gå til notesblok

Produkt 990507 blev lagt I kurven.

Gå til webshoppen

artikelnr. 990508 SBKW 24/DH-I

GTIN 4013364543225, CCT (EU): 85354000, Bruttovægt: 3.00 kg, VPE: 1.00 pièce(s)

billeder

Yderligere information

Parafoudre moyenne tension SBKW 24/DH-I
Parafoudre moyenne tension avec blindage
pour protéger les transformateurs,
tableaux de distribution
et lignes
de transmission
contre les surtensions d’origine atmosphérique ou de commutation selon IEC 60099-4 / EN 60099-4
Boîtier en silicone hydrophobe vulcanisée à haute température
Fibre de verre à liant époxy
Haute résistance à la flexion
Résistance à la rupture en cas de surcharge
Courant nominal de décharge (8/20 µs) : 10 kA
Classe de parafoudre : Moyenne tension élevée, DH
Tension assignée : 24 kV ac
Tension continue : 29,2 kV ac
Courant nominal de court-circuit : 63 kA
Tension résiduelle sous 10 kA (8/20 µs) : 64,2 kV
Hauteur : 252 mm

produit : DEHN
Type: SBKW 24/DH-I
Référence: 990508
ou équivalent

Tekniske data

Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Classe de parafoudre	Moyenne tension élevée, DH
Tension assignée AC (U_r )	24 kV
Tension permanente AC (U_c )	19,2 kV
Courant nominal de court-circuit (I_sc )	63 kA
Tension résiduelle sous 10 kA (8/20 µs) (U_pl )	64,2 kV
Hauteur (h)	252 mm
Ligne de fuite (min.)	950 mm

Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant de choc haut (4/10 µs) (I_h )	100 kA
Classe de parafoudre	Moyenne tension élevée, DH
Classe de décharge de ligne (LDC)	1
Tension assignée AC (U_r )	24 kV
Tension permanente AC (U_c )	19,2 kV
Capacité nominale de décharge répétée (Q_rs )	0,4 C
Capacité nominale de dissipation thermique (Q_th )	1,1 C
Capacité nominale thermique (W_th )	3 kJ / kV_Ur
Courant nominal de court-circuit (I_sc )	63 kA
Surtension temporaire TOV 1 s (U_1s )	26,6
Surtension temporaire TOV 10 s (U_10s )	25,4 kV
Tension résiduelle sous 10 kA (1/2 µs) (U_pl )	69,7 kV
Tension résiduelle sous 5 kA (8/20 µs) (U_pl )	59,1 kV
Tension résiduelle sous 10 kA (8/20 µs) (U_pl )	64,2 kV
Tension résiduelle sous 20 kA (8/20 µs) (U_pl )	70,8 kV
Tension résiduelle sous 40 kA (8/20 µs) (U_pl )	81,5 kV
Tension résiduelle sous 500 A (30/70 µs) (U_ps )	49,1 kV
Tension résiduelle sous 1000 A (30/70 µs) (U_ps )	50,8 kV
Tension résiduelle sous 2000 A (30/70 µs) (U_ps )	53,3 kV
Tension résiduelle sous 3000 A (30/70 µs) (U_ps )	55,0 kV
Isolation externe/tension nominale de tenue à fréquence industrielle (sous pluie) (U_PFWL )	94 kV
Isolation externe/tension nominale d'éclair (U_LIWL )	161 kV
Isolation externe/tension nominale de tenue de commutation (sous pluie) (U_SIWL )	155 kV
Hauteur (h)	252 mm
Ligne de fuite (min.)	950 mm
Résistance à la torsion	100 Nm
Charge à long terme déterminée (SLL)	350 Nm
Charge temporaire déterminée (SSL)	500 Nm
Température ambiante (T_A )	-60 °C ... +60 °C
Fréquence du réseau (f_N )	48-62 Hz
Matériau de l'enveloppe	Boîtier en silicone
Couleur	gris, RAL 7040
Armatures	Alliages fonte aluminium
Raccordements	Bornes, vis, écrous, acier inoxydable
Normes de test	CEI 60099-4

Produkt 990508 blev tilføjet til notesblok.

Gå til notesblok

Produkt 990508 blev lagt I kurven.

Gå til webshoppen

artikelnr. 990509 SBKW 27/DH-I

GTIN 4013364537835, Bruttovægt: 0.00 g, VPE: 1.00 pièce(s)

billeder

Yderligere information

Parafoudre moyenne tension SBKW 27/DH-I
Parafoudre moyenne tension avec blindage
pour protéger les transformateurs,
tableaux de distribution
et lignes
de transmission
contre les surtensions d’origine atmosphérique ou de commutation selon IEC 60099-4 / EN 60099-4
Boîtier en silicone hydrophobe vulcanisée à haute température
Fibre de verre à liant époxy
Haute résistance à la flexion
Résistance à la rupture en cas de surcharge
Courant nominal de décharge (8/20 µs) : 10 kA
Classe de parafoudre : Moyenne tension élevée, DH
Tension assignée : 27 kV ac
Tension continue : 21,6 kV ac
Courant nominal de court-circuit : 63 kA
Tension résiduelle sous 10 kA (8/20 µs) : 72,2 kV
Hauteur : 296 mm

produit : DEHN
Type: SBKW 27/DH-I
Référence: 990509
ou équivalent

Tekniske data

Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Classe de parafoudre	Moyenne tension élevée, DH
Tension assignée AC (U_r )	27 kV
Tension permanente AC (U_c )	21,6 kV
Courant nominal de court-circuit (I_sc )	63 kA
Tension résiduelle sous 10 kA (8/20 µs) (U_pl )	72,2 kV
Hauteur (h)	296 mm
Ligne de fuite (min.)	1137 mm

Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant de choc haut (4/10 µs) (I_h )	100 kA
Classe de parafoudre	Moyenne tension élevée, DH
Classe de décharge de ligne (LDC)	1
Tension assignée AC (U_r )	27 kV
Tension permanente AC (U_c )	21,6 kV
Capacité nominale de décharge répétée (Q_rs )	0,4 C
Capacité nominale de dissipation thermique (Q_th )	1,1 C
Capacité nominale thermique (W_th )	3 kJ / kV_Ur
Courant nominal de court-circuit (I_sc )	63 kA
Surtension temporaire TOV 1 s (U_1s )	30,0
Surtension temporaire TOV 10 s (U_10s )	28,6 kV
Tension résiduelle sous 10 kA (1/2 µs) (U_pl )	78,3 kV
Tension résiduelle sous 5 kA (8/20 µs) (U_pl )	66,5 kV
Tension résiduelle sous 10 kA (8/20 µs) (U_pl )	72,2 kV
Tension résiduelle sous 20 kA (8/20 µs) (U_pl )	79,6 kV
Tension résiduelle sous 40 kA (8/20 µs) (U_pl )	91,7 kV
Tension résiduelle sous 500 A (30/70 µs) (U_ps )	55,2 kV
Tension résiduelle sous 1000 A (30/70 µs) (U_ps )	57,2 kV
Tension résiduelle sous 2000 A (30/70 µs) (U_ps )	59,9 kV
Tension résiduelle sous 3000 A (30/70 µs) (U_ps )	61,9 kV
Isolation externe/tension nominale de tenue à fréquence industrielle (sous pluie) (U_PFWL )	107 kV
Isolation externe/tension nominale d'éclair (U_LIWL )	186 kV
Isolation externe/tension nominale de tenue de commutation (sous pluie) (U_SIWL )	176 kV
Hauteur (h)	296 mm
Ligne de fuite (min.)	1137 mm
Résistance à la torsion	100 Nm
Charge à long terme déterminée (SLL)	350 Nm
Charge temporaire déterminée (SSL)	500 Nm
Température ambiante (T_A )	-60 °C ... +60 °C
Fréquence du réseau (f_N )	48-62 Hz
Matériau de l'enveloppe	Boîtier en silicone
Couleur	gris, RAL 7040
Armatures	Alliages fonte aluminium
Raccordements	Bornes, vis, écrous, acier inoxydable
Normes de test	CEI 60099-4

Produkt 990509 blev tilføjet til notesblok.

Gå til notesblok

Produkt 990509 blev lagt I kurven.

Gå til webshoppen

artikelnr. 990510 SBKW 30/DH-I

GTIN 4013364537842, CCT (EU): 85354000, Bruttovægt: 3.00 kg, VPE: 1.00 pièce(s)

billeder

Yderligere information

Parafoudre moyenne tension SBKW 30/DH-I
Parafoudre moyenne tension avec blindage
pour protéger les transformateurs,
tableaux de distribution
et lignes
de transmission
contre les surtensions d’origine atmosphérique ou de commutation selon IEC 60099-4 / EN 60099-4
Boîtier en silicone hydrophobe vulcanisée à haute température
Fibre de verre à liant époxy
Haute résistance à la flexion
Résistance à la rupture en cas de surcharge
Courant nominal de décharge (8/20 µs) : 10 kA
Classe de parafoudre : Moyenne tension élevée, DH
Tension assignée : 30 kV ac
Tension continue : 24 kV ac
Courant nominal de court-circuit : 63 kA
Tension résiduelle sous 10 kA (8/20 µs) : 80 kV
Hauteur : 296 mm

produit : DEHN
Type: SBKW 30/DH-I
Référence: 990510
ou équivalent

Tekniske data

Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Classe de parafoudre	Moyenne tension élevée, DH
Tension assignée AC (U_r )	30 kV
Tension permanente AC (U_c )	24,0 kV
Courant nominal de court-circuit (I_sc )	63 kA
Tension résiduelle sous 10 kA (8/20 µs) (U_pl )	80,0 kV
Hauteur (h)	296 mm
Ligne de fuite (min.)	1137 mm

Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant de choc haut (4/10 µs) (I_h )	100 kA
Classe de parafoudre	Moyenne tension élevée, DH
Classe de décharge de ligne (LDC)	1
Tension assignée AC (U_r )	30 kV
Tension permanente AC (U_c )	24,0 kV
Capacité nominale de décharge répétée (Q_rs )	0,4 C
Capacité nominale de dissipation thermique (Q_th )	1,1 C
Capacité nominale thermique (W_th )	3 kJ / kV_Ur
Courant nominal de court-circuit (I_sc )	63 kA
Surtension temporaire TOV 1 s (U_1s )	33,3
Surtension temporaire TOV 10 s (U_10s )	31,8 kV
Tension résiduelle sous 10 kA (1/2 µs) (U_pl )	86,8 kV
Tension résiduelle sous 5 kA (8/20 µs) (U_pl )	73,7 kV
Tension résiduelle sous 10 kA (8/20 µs) (U_pl )	80,0 kV
Tension résiduelle sous 20 kA (8/20 µs) (U_pl )	88,2 kV
Tension résiduelle sous 40 kA (8/20 µs) (U_pl )	101,6 kV
Tension résiduelle sous 500 A (30/70 µs) (U_ps )	61,2 kV
Tension résiduelle sous 1000 A (30/70 µs) (U_ps )	63,4 kV
Tension résiduelle sous 2000 A (30/70 µs) (U_ps )	66,4 kV
Tension résiduelle sous 3000 A (30/70 µs) (U_ps )	68,6 kV
Isolation externe/tension nominale de tenue à fréquence industrielle (sous pluie) (U_PFWL )	107 kV
Isolation externe/tension nominale d'éclair (U_LIWL )	186 kV
Isolation externe/tension nominale de tenue de commutation (sous pluie) (U_SIWL )	176 kV
Hauteur (h)	296 mm
Ligne de fuite (min.)	1137 mm
Résistance à la torsion	100 Nm
Charge à long terme déterminée (SLL)	350 Nm
Charge temporaire déterminée (SSL)	500 Nm
Température ambiante (T_A )	-60 °C ... +60 °C
Fréquence du réseau (f_N )	48-62 Hz
Matériau de l'enveloppe	Boîtier en silicone
Couleur	gris, RAL 7040
Armatures	Alliages fonte aluminium
Raccordements	Bornes, vis, écrous, acier inoxydable
Normes de test	CEI 60099-4

Produkt 990510 blev tilføjet til notesblok.

Gå til notesblok

Produkt 990510 blev lagt I kurven.

Gå til webshoppen

artikelnr. 990512 SBKW 33/DH-I

GTIN 4013364538054, CCT (EU): 85354000, Bruttovægt: 4.00 kg, VPE: 1.00 pièce(s)

billeder

Yderligere information

Parafoudre moyenne tension SBKW 33/DH-I
Parafoudre moyenne tension avec blindage
pour protéger les transformateurs,
tableaux de distribution
et lignes
de transmission
contre les surtensions d’origine atmosphérique ou de commutation selon IEC 60099-4 / EN 60099-4
Boîtier en silicone hydrophobe vulcanisée à haute température
Fibre de verre à liant époxy
Haute résistance à la flexion
Résistance à la rupture en cas de surcharge
Courant nominal de décharge (8/20 µs) : 10 kA
Classe de parafoudre : Moyenne tension élevée, DH
Tension assignée : 33 kV ac
Tension continue : 26,4 kV ac
Courant nominal de court-circuit : 63 kA
Tension résiduelle sous 10 kA (8/20 µs) : 88 kV
Hauteur : 340 mm

produit : DEHN
Type: SBKW 33/DH-I
Référence: 990512
ou équivalent

Tekniske data

Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Classe de parafoudre	Moyenne tension élevée, DH
Tension assignée AC (U_r )	33 kV
Tension permanente AC (U_c )	26,4 kV
Courant nominal de court-circuit (I_sc )	63 kA
Tension résiduelle sous 10 kA (8/20 µs) (U_pl )	88,0 kV
Hauteur (h)	340 mm
Ligne de fuite (min.)	1325 mm

Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant de choc haut (4/10 µs) (I_h )	100 kA
Classe de parafoudre	Moyenne tension élevée, DH
Classe de décharge de ligne (LDC)	1
Tension assignée AC (U_r )	33 kV
Tension permanente AC (U_c )	26,4 kV
Capacité nominale de décharge répétée (Q_rs )	0,4 C
Capacité nominale de dissipation thermique (Q_th )	1,1 C
Capacité nominale thermique (W_th )	3 kJ / kV_Ur
Courant nominal de court-circuit (I_sc )	63 kA
Surtension temporaire TOV 1 s (U_1s )	36,6
Surtension temporaire TOV 10 s (U_10s )	35,0 kV
Tension résiduelle sous 10 kA (1/2 µs) (U_pl )	95,5 kV
Tension résiduelle sous 5 kA (8/20 µs) (U_pl )	81,0 kV
Tension résiduelle sous 10 kA (8/20 µs) (U_pl )	88,0 kV
Tension résiduelle sous 20 kA (8/20 µs) (U_pl )	97,1 kV
Tension résiduelle sous 40 kA (8/20 µs) (U_pl )	111,8 kV
Tension résiduelle sous 500 A (30/70 µs) (U_ps )	67,3 kV
Tension résiduelle sous 1000 A (30/70 µs) (U_ps )	69,7 kV
Tension résiduelle sous 2000 A (30/70 µs) (U_ps )	73,0 kV
Tension résiduelle sous 3000 A (30/70 µs) (U_ps )	75,4 kV
Isolation externe/tension nominale de tenue à fréquence industrielle (sous pluie) (U_PFWL )	120 kV
Isolation externe/tension nominale d'éclair (U_LIWL )	210 kV
Isolation externe/tension nominale de tenue de commutation (sous pluie) (U_SIWL )	198 kV
Hauteur (h)	340 mm
Ligne de fuite (min.)	1325 mm
Résistance à la torsion	100 Nm
Charge à long terme déterminée (SLL)	350 Nm
Charge temporaire déterminée (SSL)	500 Nm
Température ambiante (T_A )	-60 °C ... +60 °C
Fréquence du réseau (f_N )	48-62 Hz
Matériau de l'enveloppe	Boîtier en silicone
Couleur	gris, RAL 7040
Armatures	Alliages fonte aluminium
Raccordements	Bornes, vis, écrous, acier inoxydable
Normes de test	CEI 60099-4

Produkt 990512 blev tilføjet til notesblok.

Gå til notesblok

Produkt 990512 blev lagt I kurven.

Gå til webshoppen

artikelnr. 990513 SBKW 36/DH-I

GTIN 4013364538061, CCT (EU): 85354000, Bruttovægt: 4.00 kg, VPE: 1.00 pièce(s)

billeder

Yderligere information

Parafoudre moyenne tension SBKW 36/DH-I
Parafoudre moyenne tension avec blindage
pour protéger les transformateurs,
tableaux de distribution
et lignes
de transmission
contre les surtensions d’origine atmosphérique ou de commutation selon IEC 60099-4 / EN 60099-4
Boîtier en silicone hydrophobe vulcanisée à haute température
Fibre de verre à liant époxy
Haute résistance à la flexion
Résistance à la rupture en cas de surcharge
Courant nominal de décharge (8/20 µs) : 10 kA
Classe de parafoudre : Moyenne tension élevée, DH
Tension assignée : 36 kV ac
Tension continue : 28,8 kV ac
Courant nominal de court-circuit : 63 kA
Tension résiduelle sous 10 kA (8/20 µs) : 96,3 kV
Hauteur : 340 mm

produit : DEHN
Type: SBKW 36/DH-I
Référence: 990513
ou équivalent

Tekniske data

Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Classe de parafoudre	Moyenne tension élevée, DH
Tension assignée AC (U_r )	36 kV
Tension permanente AC (U_c )	28,8 kV
Courant nominal de court-circuit (I_sc )	63 kA
Tension résiduelle sous 10 kA (8/20 µs) (U_pl )	96,3 kV
Hauteur (h)	340 mm
Ligne de fuite (min.)	1325 mm

Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant de choc haut (4/10 µs) (I_h )	100 kA
Classe de parafoudre	Moyenne tension élevée, DH
Classe de décharge de ligne (LDC)	1
Tension assignée AC (U_r )	36 kV
Tension permanente AC (U_c )	28,8 kV
Capacité nominale de décharge répétée (Q_rs )	0,4 C
Capacité nominale de dissipation thermique (Q_th )	1,1 C
Capacité nominale thermique (W_th )	3 kJ / kV_Ur
Courant nominal de court-circuit (I_sc )	63 kA
Surtension temporaire TOV 1 s (U_1s )	40,0
Surtension temporaire TOV 10 s (U_10s )	38,2 kV
Tension résiduelle sous 10 kA (1/2 µs) (U_pl )	104,5 kV
Tension résiduelle sous 5 kA (8/20 µs) (U_pl )	88,7 kV
Tension résiduelle sous 10 kA (8/20 µs) (U_pl )	96,3 kV
Tension résiduelle sous 20 kA (8/20 µs) (U_pl )	106,2 kV
Tension résiduelle sous 40 kA (8/20 µs) (U_pl )	122,3 kV
Tension résiduelle sous 500 A (30/70 µs) (U_ps )	73,7 kV
Tension résiduelle sous 1000 A (30/70 µs) (U_ps )	76,3 kV
Tension résiduelle sous 2000 A (30/70 µs) (U_ps )	79,9 kV
Tension résiduelle sous 3000 A (30/70 µs) (U_ps )	82,5 kV
Isolation externe/tension nominale de tenue à fréquence industrielle (sous pluie) (U_PFWL )	120 kV
Isolation externe/tension nominale d'éclair (U_LIWL )	210 kV
Isolation externe/tension nominale de tenue de commutation (sous pluie) (U_SIWL )	198 kV
Hauteur (h)	340 mm
Ligne de fuite (min.)	1325 mm
Résistance à la torsion	100 Nm
Charge à long terme déterminée (SLL)	350 Nm
Charge temporaire déterminée (SSL)	500 Nm
Température ambiante (T_A )	-60 °C ... +60 °C
Fréquence du réseau (f_N )	48-62 Hz
Matériau de l'enveloppe	Boîtier en silicone
Couleur	gris, RAL 7040
Armatures	Alliages fonte aluminium
Raccordements	Bornes, vis, écrous, acier inoxydable
Normes de test	CEI 60099-4

Produkt 990513 blev tilføjet til notesblok.

Gå til notesblok

Produkt 990513 blev lagt I kurven.

Gå til webshoppen

artikelnr. 990514 SBKW 39/DH-I

GTIN 4013364538078, CCT (EU): 85354000, Bruttovægt: 4.00 kg, VPE: 1.00 pièce(s)

billeder

Yderligere information

Parafoudre moyenne tension SBKW 39/DH-I
Parafoudre moyenne tension avec blindage
pour protéger les transformateurs,
tableaux de distribution
et lignes
de transmission
contre les surtensions d’origine atmosphérique ou de commutation selon IEC 60099-4 / EN 60099-4
Boîtier en silicone hydrophobe vulcanisée à haute température
Fibre de verre à liant époxy
Haute résistance à la flexion
Résistance à la rupture en cas de surcharge
Courant nominal de décharge (8/20 µs) : 10 kA
Classe de parafoudre : Moyenne tension élevée, DH
Tension assignée : 39 kV ac
Tension continue : 31,2 kV ac
Courant nominal de court-circuit : 63 kA
Tension résiduelle sous 10 kA (8/20 µs) : 104,3 kV
Hauteur : 340 mm

produit : DEHN
Type: SBKW 39/DH-I
Référence: 990514
ou équivalent

Tekniske data

Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Classe de parafoudre	Moyenne tension élevée, DH
Tension assignée AC (U_r )	39 kV
Tension permanente AC (U_c )	31,2 kV
Courant nominal de court-circuit (I_sc )	63 kA
Tension résiduelle sous 10 kA (8/20 µs) (U_pl )	104,3 kV
Hauteur (h)	340 mm
Ligne de fuite (min.)	1325 mm

Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant de choc haut (4/10 µs) (I_h )	100 kA
Classe de parafoudre	Moyenne tension élevée, DH
Classe de décharge de ligne (LDC)	1
Tension assignée AC (U_r )	39 kV
Tension permanente AC (U_c )	31,2 kV
Capacité nominale de décharge répétée (Q_rs )	0,4 C
Capacité nominale de dissipation thermique (Q_th )	1,1 C
Capacité nominale thermique (W_th )	3 kJ / kV_Ur
Courant nominal de court-circuit (I_sc )	63 kA
Surtension temporaire TOV 1 s (U_1s )	43,3
Surtension temporaire TOV 10 s (U_10s )	41,3 kV
Tension résiduelle sous 10 kA (1/2 µs) (U_pl )	113,2 kV
Tension résiduelle sous 5 kA (8/20 µs) (U_pl )	96,1 kV
Tension résiduelle sous 10 kA (8/20 µs) (U_pl )	104,3 kV
Tension résiduelle sous 20 kA (8/20 µs) (U_pl )	115,0 kV
Tension résiduelle sous 40 kA (8/20 µs) (U_pl )	132,5 kV
Tension résiduelle sous 500 A (30/70 µs) (U_ps )	79,8 kV
Tension résiduelle sous 1000 A (30/70 µs) (U_ps )	82,6 kV
Tension résiduelle sous 2000 A (30/70 µs) (U_ps )	86,6 kV
Tension résiduelle sous 3000 A (30/70 µs) (U_ps )	89,4 kV
Isolation externe/tension nominale de tenue à fréquence industrielle (sous pluie) (U_PFWL )	120 kV
Isolation externe/tension nominale d'éclair (U_LIWL )	210 kV
Isolation externe/tension nominale de tenue de commutation (sous pluie) (U_SIWL )	198 kV
Hauteur (h)	340 mm
Ligne de fuite (min.)	1325 mm
Résistance à la torsion	100 Nm
Charge à long terme déterminée (SLL)	350 Nm
Charge temporaire déterminée (SSL)	500 Nm
Température ambiante (T_A )	-60 °C ... +60 °C
Fréquence du réseau (f_N )	48-62 Hz
Matériau de l'enveloppe	Boîtier en silicone
Couleur	gris, RAL 7040
Armatures	Alliages fonte aluminium
Raccordements	Bornes, vis, écrous, acier inoxydable
Normes de test	CEI 60099-4

Produkt 990514 blev tilføjet til notesblok.

Gå til notesblok

Produkt 990514 blev lagt I kurven.

Gå til webshoppen

artikelnr. 990515 SBKW 42/DH-I

GTIN 4013364538092, CCT (EU): 85354000, Bruttovægt: 4.00 kg, VPE: 1.00 pièce(s)

billeder

Yderligere information

Parafoudre moyenne tension SBKW 42/DH-I
Parafoudre moyenne tension avec blindage
pour protéger les transformateurs,
tableaux de distribution
et lignes
de transmission
contre les surtensions d’origine atmosphérique ou de commutation selon IEC 60099-4 / EN 60099-4
Boîtier en silicone hydrophobe vulcanisée à haute température
Fibre de verre à liant époxy
Haute résistance à la flexion
Résistance à la rupture en cas de surcharge
Courant nominal de décharge (8/20 µs) : 10 kA
Classe de parafoudre : Moyenne tension élevée, DH
Tension assignée : 42 kV ac
Tension continue : 33,6 kV ac
Courant nominal de court-circuit : 63 kA
Tension résiduelle sous 10 kA (8/20 µs) : 112,4 kV
Hauteur : 384 mm

produit : DEHN
Type: SBKW 42/DH-I
Référence: 990515
ou équivalent

Tekniske data

Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Classe de parafoudre	Moyenne tension élevée, DH
Tension assignée AC (U_r )	42 kV
Tension permanente AC (U_c )	33,6 kV
Courant nominal de court-circuit (I_sc )	63 kA
Tension résiduelle sous 10 kA (8/20 µs) (U_pl )	112,4 kV
Hauteur (h)	384 mm
Ligne de fuite (min.)	1513 mm

Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant de choc haut (4/10 µs) (I_h )	100 kA
Classe de parafoudre	Moyenne tension élevée, DH
Classe de décharge de ligne (LDC)	1
Tension assignée AC (U_r )	42 kV
Tension permanente AC (U_c )	33,6 kV
Capacité nominale de décharge répétée (Q_rs )	0,4 C
Capacité nominale de dissipation thermique (Q_th )	1,1 C
Capacité nominale thermique (W_th )	3 kJ / kV_Ur
Courant nominal de court-circuit (I_sc )	63 kA
Surtension temporaire TOV 1 s (U_1s )	46,6
Surtension temporaire TOV 10 s (U_10s )	44,5 kV
Tension résiduelle sous 10 kA (1/2 µs) (U_pl )	122,0 kV
Tension résiduelle sous 5 kA (8/20 µs) (U_pl )	103,5 kV
Tension résiduelle sous 10 kA (8/20 µs) (U_pl )	112,4 kV
Tension résiduelle sous 20 kA (8/20 µs) (U_pl )	124,0 kV
Tension résiduelle sous 40 kA (8/20 µs) (U_pl )	142,7 kV
Tension résiduelle sous 500 A (30/70 µs) (U_ps )	86,0 kV
Tension résiduelle sous 1000 A (30/70 µs) (U_ps )	89,0 kV
Tension résiduelle sous 2000 A (30/70 µs) (U_ps )	93,3 kV
Tension résiduelle sous 3000 A (30/70 µs) (U_ps )	96,3 kV
Isolation externe/tension nominale de tenue à fréquence industrielle (sous pluie) (U_PFWL )	132 kV
Isolation externe/tension nominale d'éclair (U_LIWL )	234 kV
Isolation externe/tension nominale de tenue de commutation (sous pluie) (U_SIWL )	219 kV
Hauteur (h)	384 mm
Ligne de fuite (min.)	1513 mm
Résistance à la torsion	100 Nm
Charge à long terme déterminée (SLL)	350 Nm
Charge temporaire déterminée (SSL)	500 Nm
Température ambiante (T_A )	-60 °C ... +60 °C
Fréquence du réseau (f_N )	48-62 Hz
Matériau de l'enveloppe	Boîtier en silicone
Couleur	gris, RAL 7040
Armatures	Alliages fonte aluminium
Raccordements	Bornes, vis, écrous, acier inoxydable
Normes de test	CEI 60099-4

Produkt 990515 blev tilføjet til notesblok.

Gå til notesblok

Produkt 990515 blev lagt I kurven.

Gå til webshoppen

artikelnr. 990516 SBKW 45/DH-I

GTIN 4013364538108, CCT (EU): 85354000, Bruttovægt: 4.00 kg, VPE: 1.00 pièce(s)

billeder

Yderligere information

Parafoudre moyenne tension SBKW 45/DH-I
Parafoudre moyenne tension avec blindage
pour protéger les transformateurs,
tableaux de distribution
et lignes
de transmission
contre les surtensions d’origine atmosphérique ou de commutation selon IEC 60099-4 / EN 60099-4
Boîtier en silicone hydrophobe vulcanisée à haute température
Fibre de verre à liant époxy
Haute résistance à la flexion
Résistance à la rupture en cas de surcharge
Courant nominal de décharge (8/20 µs) : 10 kA
Classe de parafoudre : Moyenne tension élevée, DH
Tension assignée : 45 kV ac
Tension continue : 36 kV ac
Courant nominal de court-circuit : 63 kA
Tension résiduelle sous 10 kA (8/20 µs) : 120 kV
Hauteur : 384 mm

produit : DEHN
Type: SBKW 45/DH-I
Référence: 990516
ou équivalent

Tekniske data

Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Classe de parafoudre	Moyenne tension élevée, DH
Tension assignée AC (U_r )	45 kV
Tension permanente AC (U_c )	36,0 kV
Courant nominal de court-circuit (I_sc )	63 kA
Tension résiduelle sous 10 kA (8/20 µs) (U_pl )	120,0 kV
Hauteur (h)	384 mm
Ligne de fuite (min.)	1513 mm

Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant de choc haut (4/10 µs) (I_h )	100 kA
Classe de parafoudre	Moyenne tension élevée, DH
Classe de décharge de ligne (LDC)	1
Tension assignée AC (U_r )	45 kV
Tension permanente AC (U_c )	36,0 kV
Capacité nominale de décharge répétée (Q_rs )	0,4 C
Capacité nominale de dissipation thermique (Q_th )	1,1 C
Capacité nominale thermique (W_th )	3 kJ / kV_Ur
Courant nominal de court-circuit (I_sc )	63 kA
Surtension temporaire TOV 1 s (U_1s )	50,0
Surtension temporaire TOV 10 s (U_10s )	47,7 kV
Tension résiduelle sous 10 kA (1/2 µs) (U_pl )	130,2 kV
Tension résiduelle sous 5 kA (8/20 µs) (U_pl )	110,5 kV
Tension résiduelle sous 10 kA (8/20 µs) (U_pl )	120,0 kV
Tension résiduelle sous 20 kA (8/20 µs) (U_pl )	132,4 kV
Tension résiduelle sous 40 kA (8/20 µs) (U_pl )	152,4 kV
Tension résiduelle sous 500 A (30/70 µs) (U_ps )	91,8 kV
Tension résiduelle sous 1000 A (30/70 µs) (U_ps )	95,0 kV
Tension résiduelle sous 2000 A (30/70 µs) (U_ps )	99,6 kV
Tension résiduelle sous 3000 A (30/70 µs) (U_ps )	102,8 kV
Isolation externe/tension nominale de tenue à fréquence industrielle (sous pluie) (U_PFWL )	132 kV
Isolation externe/tension nominale d'éclair (U_LIWL )	234 kV
Isolation externe/tension nominale de tenue de commutation (sous pluie) (U_SIWL )	219 kV
Hauteur (h)	384 mm
Ligne de fuite (min.)	1513 mm
Résistance à la torsion	100 Nm
Charge à long terme déterminée (SLL)	350 Nm
Charge temporaire déterminée (SSL)	500 Nm
Température ambiante (T_A )	-60 °C ... +60 °C
Fréquence du réseau (f_N )	48-62 Hz
Matériau de l'enveloppe	Boîtier en silicone
Couleur	gris, RAL 7040
Armatures	Alliages fonte aluminium
Raccordements	Bornes, vis, écrous, acier inoxydable
Normes de test	CEI 60099-4

Produkt 990516 blev tilføjet til notesblok.

Gå til notesblok

Produkt 990516 blev lagt I kurven.

Gå til webshoppen

artikelnr. 990517 SBKW 48/DH-I

GTIN 4013364538115, CCT (EU): 85354000, Bruttovægt: 5.00 kg, VPE: 1.00 pièce(s)

billeder

Yderligere information

Parafoudre moyenne tension SBKW 48/DH-I
Parafoudre moyenne tension avec blindage
pour protéger les transformateurs,
tableaux de distribution
et lignes
de transmission
contre les surtensions d’origine atmosphérique ou de commutation selon IEC 60099-4 / EN 60099-4
Boîtier en silicone hydrophobe vulcanisée à haute température
Fibre de verre à liant époxy
Haute résistance à la flexion
Résistance à la rupture en cas de surcharge
Courant nominal de décharge (8/20 µs) : 10 kA
Classe de parafoudre : Moyenne tension élevée, DH
Tension assignée : 48 kV ac
Tension continue : 38,4 kV ac
Courant nominal de court-circuit : 63 kA
Tension résiduelle sous 10 kA (8/20 µs) : 128,4 kV
Hauteur : 428 mm

produit : DEHN
Type: SBKW 48/DH-I
Référence: 990517
ou équivalent

Tekniske data

Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Classe de parafoudre	Moyenne tension élevée, DH
Tension assignée AC (U_r )	48 kV
Tension permanente AC (U_c )	38,4 kV
Courant nominal de court-circuit (I_sc )	63 kA
Tension résiduelle sous 10 kA (8/20 µs) (U_pl )	128,4 kV
Hauteur (h)	428 mm
Ligne de fuite (min.)	1700 mm

Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant de choc haut (4/10 µs) (I_h )	100 kA
Classe de parafoudre	Moyenne tension élevée, DH
Classe de décharge de ligne (LDC)	1
Tension assignée AC (U_r )	48 kV
Tension permanente AC (U_c )	38,4 kV
Capacité nominale de décharge répétée (Q_rs )	0,4 C
Capacité nominale de dissipation thermique (Q_th )	1,1 C
Capacité nominale thermique (W_th )	3 kJ / kV_Ur
Courant nominal de court-circuit (I_sc )	63 kA
Surtension temporaire TOV 1 s (U_1s )	53,3
Surtension temporaire TOV 10 s (U_10s )	50,9 kV
Tension résiduelle sous 10 kA (1/2 µs) (U_pl )	139,3 kV
Tension résiduelle sous 5 kA (8/20 µs) (U_pl )	118,3 kV
Tension résiduelle sous 10 kA (8/20 µs) (U_pl )	128,4 kV
Tension résiduelle sous 20 kA (8/20 µs) (U_pl )	141,6 kV
Tension résiduelle sous 40 kA (8/20 µs) (U_pl )	163,1 kV
Tension résiduelle sous 500 A (30/70 µs) (U_ps )	98,2 kV
Tension résiduelle sous 1000 A (30/70 µs) (U_ps )	101,7 kV
Tension résiduelle sous 2000 A (30/70 µs) (U_ps )	106,6 kV
Tension résiduelle sous 3000 A (30/70 µs) (U_ps )	110,0 kV
Isolation externe/tension nominale de tenue à fréquence industrielle (sous pluie) (U_PFWL )	144 kV
Isolation externe/tension nominale d'éclair (U_LIWL )	259 kV
Isolation externe/tension nominale de tenue de commutation (sous pluie) (U_SIWL )	240 kV
Hauteur (h)	428 mm
Ligne de fuite (min.)	1700 mm
Résistance à la torsion	100 Nm
Charge à long terme déterminée (SLL)	350 Nm
Charge temporaire déterminée (SSL)	500 Nm
Température ambiante (T_A )	-60 °C ... +60 °C
Fréquence du réseau (f_N )	48-62 Hz
Matériau de l'enveloppe	Boîtier en silicone
Couleur	gris, RAL 7040
Armatures	Alliages fonte aluminium
Raccordements	Bornes, vis, écrous, acier inoxydable
Normes de test	CEI 60099-4

Produkt 990517 blev tilføjet til notesblok.

Gå til notesblok

Produkt 990517 blev lagt I kurven.

Gå til webshoppen

artikelnr. 990518 SBKW 51/DH-I

GTIN 4013364538139, CCT (EU): 85354000, Bruttovægt: 5.00 kg, VPE: 1.00 pièce(s)

billeder

Yderligere information

Parafoudre moyenne tension SBKW 51/DH-I
Parafoudre moyenne tension avec blindage
pour protéger les transformateurs,
tableaux de distribution
et lignes
de transmission
contre les surtensions d’origine atmosphérique ou de commutation selon IEC 60099-4 / EN 60099-4
Boîtier en silicone hydrophobe vulcanisée à haute température
Fibre de verre à liant époxy
Haute résistance à la flexion
Résistance à la rupture en cas de surcharge
Courant nominal de décharge (8/20 µs) : 10 kA
Classe de parafoudre : Moyenne tension élevée, DH
Tension assignée : 51 kV ac
Tension continue : 41 kV ac
Courant nominal de court-circuit : 63 kA
Tension résiduelle sous 10 kA (8/20 µs) : 137 kV
Hauteur : 428 mm

produit : DEHN
Type: SBKW 51/DH-I
Référence: 990518
ou équivalent

Tekniske data

Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Classe de parafoudre	Moyenne tension élevée, DH
Tension assignée AC (U_r )	51 kV
Tension permanente AC (U_c )	41 kV
Courant nominal de court-circuit (I_sc )	63 kA
Tension résiduelle sous 10 kA (8/20 µs) (U_pl )	137 kV
Hauteur (h)	428 mm
Ligne de fuite (min.)	1700 mm

Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant de choc haut (4/10 µs) (I_h )	100 kA
Classe de parafoudre	Moyenne tension élevée, DH
Classe de décharge de ligne (LDC)	1
Tension assignée AC (U_r )	51 kV
Tension permanente AC (U_c )	41 kV
Capacité nominale de décharge répétée (Q_rs )	0,4 C
Capacité nominale de dissipation thermique (Q_th )	1,1 C
Capacité nominale thermique (W_th )	3 kJ / kV_Ur
Courant nominal de court-circuit (I_sc )	63 kA
Surtension temporaire TOV 1 s (U_1s )	57
Surtension temporaire TOV 10 s (U_10s )	54 kV
Tension résiduelle sous 10 kA (1/2 µs) (U_pl )	148 kV
Tension résiduelle sous 5 kA (8/20 µs) (U_pl )	126 kV
Tension résiduelle sous 10 kA (8/20 µs) (U_pl )	137 kV
Tension résiduelle sous 20 kA (8/20 µs) (U_pl )	151 kV
Tension résiduelle sous 40 kA (8/20 µs) (U_pl )	173 kV
Tension résiduelle sous 500 A (30/70 µs) (U_ps )	104 kV
Tension résiduelle sous 1000 A (30/70 µs) (U_ps )	108 kV
Tension résiduelle sous 2000 A (30/70 µs) (U_ps )	113 kV
Tension résiduelle sous 3000 A (30/70 µs) (U_ps )	117 kV
Isolation externe/tension nominale de tenue à fréquence industrielle (sous pluie) (U_PFWL )	144 kV
Isolation externe/tension nominale d'éclair (U_LIWL )	259 kV
Isolation externe/tension nominale de tenue de commutation (sous pluie) (U_SIWL )	240 kV
Hauteur (h)	428 mm
Ligne de fuite (min.)	1700 mm
Résistance à la torsion	100 Nm
Charge à long terme déterminée (SLL)	350 Nm
Charge temporaire déterminée (SSL)	500 Nm
Température ambiante (T_A )	-60 °C ... +60 °C
Fréquence du réseau (f_N )	48-62 Hz
Matériau de l'enveloppe	Boîtier en silicone
Couleur	gris, RAL 7040
Armatures	Alliages fonte aluminium
Raccordements	Bornes, vis, écrous, acier inoxydable
Normes de test	CEI 60099-4

Produkt 990518 blev tilføjet til notesblok.

Gå til notesblok

Produkt 990518 blev lagt I kurven.

Gå til webshoppen

artikelnr. 990519 SBKW 54/DH-I

GTIN 4013364538160, CCT (EU): 85354000, Bruttovægt: 5.00 kg, VPE: 1.00 pièce(s)

billeder

Yderligere information

Parafoudre moyenne tension SBKW 54/DH-I
Parafoudre moyenne tension avec blindage
pour protéger les transformateurs,
tableaux de distribution
et lignes
de transmission
contre les surtensions d’origine atmosphérique ou de commutation selon IEC 60099-4 / EN 60099-4
Boîtier en silicone hydrophobe vulcanisée à haute température
Fibre de verre à liant époxy
Haute résistance à la flexion
Résistance à la rupture en cas de surcharge
Courant nominal de décharge (8/20 µs) : 10 kA
Classe de parafoudre : Moyenne tension élevée, DH
Tension assignée : 54 kV ac
Tension continue : 43 kV ac
Courant nominal de court-circuit : 63 kA
Tension résiduelle sous 10 kA (8/20 µs) : 145 kV
Hauteur : 428 mm

produit : DEHN
Type: SBKW 54/DH-I
Référence: 990519
ou équivalent

Tekniske data

Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Classe de parafoudre	Moyenne tension élevée, DH
Tension assignée AC (U_r )	54 kV
Tension permanente AC (U_c )	43 kV
Courant nominal de court-circuit (I_sc )	63 kA
Tension résiduelle sous 10 kA (8/20 µs) (U_pl )	145 kV
Hauteur (h)	428 mm
Ligne de fuite (min.)	1700 mm

Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant de choc haut (4/10 µs) (I_h )	100 kA
Classe de parafoudre	Moyenne tension élevée, DH
Classe de décharge de ligne (LDC)	1
Tension assignée AC (U_r )	54 kV
Tension permanente AC (U_c )	43 kV
Capacité nominale de décharge répétée (Q_rs )	0,4 C
Capacité nominale de dissipation thermique (Q_th )	1,1 C
Capacité nominale thermique (W_th )	3 kJ / kV_Ur
Courant nominal de court-circuit (I_sc )	63 kA
Surtension temporaire TOV 1 s (U_1s )	60
Surtension temporaire TOV 10 s (U_10s )	57 kV
Tension résiduelle sous 10 kA (1/2 µs) (U_pl )	157 kV
Tension résiduelle sous 5 kA (8/20 µs) (U_pl )	133 kV
Tension résiduelle sous 10 kA (8/20 µs) (U_pl )	145 kV
Tension résiduelle sous 20 kA (8/20 µs) (U_pl )	159 kV
Tension résiduelle sous 40 kA (8/20 µs) (U_pl )	184 kV
Tension résiduelle sous 500 A (30/70 µs) (U_ps )	111 kV
Tension résiduelle sous 1000 A (30/70 µs) (U_ps )	114 kV
Tension résiduelle sous 2000 A (30/70 µs) (U_ps )	120 kV
Tension résiduelle sous 3000 A (30/70 µs) (U_ps )	124 kV
Isolation externe/tension nominale de tenue à fréquence industrielle (sous pluie) (U_PFWL )	144 kV
Isolation externe/tension nominale d'éclair (U_LIWL )	259 kV
Isolation externe/tension nominale de tenue de commutation (sous pluie) (U_SIWL )	240 kV
Hauteur (h)	428 mm
Ligne de fuite (min.)	1700 mm
Résistance à la torsion	100 Nm
Charge à long terme déterminée (SLL)	350 Nm
Charge temporaire déterminée (SSL)	500 Nm
Température ambiante (T_A )	-60 °C ... +60 °C
Fréquence du réseau (f_N )	48-62 Hz
Matériau de l'enveloppe	Boîtier en silicone
Couleur	gris, RAL 7040
Armatures	Alliages fonte aluminium
Raccordements	Bornes, vis, écrous, acier inoxydable
Normes de test	CEI 60099-4

Produkt 990519 blev tilføjet til notesblok.

Gå til notesblok

Produkt 990519 blev lagt I kurven.

Gå til webshoppen

artikelnr. 990521 SBKW 60/DH-I

GTIN 4013364538184, CCT (EU): 85354000, Bruttovægt: 6.00 kg, VPE: 1.00 pièce(s)

billeder

Yderligere information

Parafoudre moyenne tension SBKW 60/DH-I
Parafoudre moyenne tension avec blindage
pour protéger les transformateurs,
tableaux de distribution
et lignes
de transmission
contre les surtensions d’origine atmosphérique ou de commutation selon IEC 60099-4 / EN 60099-4
Boîtier en silicone hydrophobe vulcanisée à haute température
Fibre de verre à liant époxy
Haute résistance à la flexion
Résistance à la rupture en cas de surcharge
Courant nominal de décharge (8/20 µs) : 10 kA
Classe de parafoudre : Moyenne tension élevée, DH
Tension assignée : 60 kV ac
Tension continue : 48 kV ac
Courant nominal de court-circuit : 63 kA
Tension résiduelle sous 10 kA (8/20 µs) : 160 kV
Hauteur : 470 mm

produit : DEHN
Type: SBKW 60/DH-I
Référence: 990521
ou équivalent

Tekniske data

Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Classe de parafoudre	Moyenne tension élevée, DH
Tension assignée AC (U_r )	60 kV
Tension permanente AC (U_c )	48 kV
Courant nominal de court-circuit (I_sc )	63 kA
Tension résiduelle sous 10 kA (8/20 µs) (U_pl )	160 kV
Hauteur (h)	470 mm
Ligne de fuite (min.)	1886 mm

Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Courant de choc haut (4/10 µs) (I_h )	100 kA
Classe de parafoudre	Moyenne tension élevée, DH
Classe de décharge de ligne (LDC)	1
Tension assignée AC (U_r )	60 kV
Tension permanente AC (U_c )	48 kV
Capacité nominale de décharge répétée (Q_rs )	0,4 C
Capacité nominale de dissipation thermique (Q_th )	1,1 C
Capacité nominale thermique (W_th )	3 kJ / kV_Ur
Courant nominal de court-circuit (I_sc )	63 kA
Surtension temporaire TOV 1 s (U_1s )	67
Surtension temporaire TOV 10 s (U_10s )	64 kV
Tension résiduelle sous 10 kA (1/2 µs) (U_pl )	174 kV
Tension résiduelle sous 5 kA (8/20 µs) (U_pl )	147 kV
Tension résiduelle sous 10 kA (8/20 µs) (U_pl )	160 kV
Tension résiduelle sous 20 kA (8/20 µs) (U_pl )	176 kV
Tension résiduelle sous 40 kA (8/20 µs) (U_pl )	203 kV
Tension résiduelle sous 500 A (30/70 µs) (U_ps )	122 kV
Tension résiduelle sous 1000 A (30/70 µs) (U_ps )	127 kV
Tension résiduelle sous 2000 A (30/70 µs) (U_ps )	133 kV
Tension résiduelle sous 3000 A (30/70 µs) (U_ps )	137 kV
Isolation externe/tension nominale de tenue à fréquence industrielle (sous pluie) (U_PFWL )	156 kV
Isolation externe/tension nominale d'éclair (U_LIWL )	282 kV
Isolation externe/tension nominale de tenue de commutation (sous pluie) (U_SIWL )	259 kV
Hauteur (h)	470 mm
Ligne de fuite (min.)	1886 mm
Résistance à la torsion	100 Nm
Charge à long terme déterminée (SLL)	350 Nm
Charge temporaire déterminée (SSL)	500 Nm
Température ambiante (T_A )	-60 °C ... +60 °C
Fréquence du réseau (f_N )	48-62 Hz
Matériau de l'enveloppe	Boîtier en silicone
Couleur	gris, RAL 7040
Armatures	Alliages fonte aluminium
Raccordements	Bornes, vis, écrous, acier inoxydable
Normes de test	CEI 60099-4

Produkt 990521 blev tilføjet til notesblok.

Gå til notesblok

Produkt 990521 blev lagt I kurven.

Gå til webshoppen

SBKW

SBKW ... DH-I-0

artikelnr. 990401 SBKW 3/DH-I-0

Produkt 990401 blev tilføjet til notesblok.

Produkt 990401 blev lagt I kurven.

artikelnr. 990402 SBKW 6/DH-I-0

Produkt 990402 blev tilføjet til notesblok.

Produkt 990402 blev lagt I kurven.

artikelnr. 990403 SBKW 9/DH-I-0

Produkt 990403 blev tilføjet til notesblok.

Produkt 990403 blev lagt I kurven.

artikelnr. 990404 SBKW 12/DH-I-0

Produkt 990404 blev tilføjet til notesblok.

Produkt 990404 blev lagt I kurven.

artikelnr. 990405 SBKW 15/DH-I-0

Produkt 990405 blev tilføjet til notesblok.

Produkt 990405 blev lagt I kurven.

artikelnr. 990406 SBKW 18/DH-I-0

Produkt 990406 blev tilføjet til notesblok.

Produkt 990406 blev lagt I kurven.

artikelnr. 990407 SBKW 21/DH-I-0

Produkt 990407 blev tilføjet til notesblok.

Produkt 990407 blev lagt I kurven.

artikelnr. 990408 SBKW 24/DH-I-0

Produkt 990408 blev tilføjet til notesblok.

Produkt 990408 blev lagt I kurven.

artikelnr. 990409 SBKW 27/DH-I-0

Produkt 990409 blev tilføjet til notesblok.

Produkt 990409 blev lagt I kurven.

artikelnr. 990410 SBKW 30/DH-I-0

Produkt 990410 blev tilføjet til notesblok.

Produkt 990410 blev lagt I kurven.

artikelnr. 990412 SBKW 33/DH-I-0

Produkt 990412 blev tilføjet til notesblok.

Produkt 990412 blev lagt I kurven.

artikelnr. 990413 SBKW 36/DH-I-0

Produkt 990413 blev tilføjet til notesblok.

Produkt 990413 blev lagt I kurven.

artikelnr. 990414 SBKW 39/DH-I-0

Produkt 990414 blev tilføjet til notesblok.

Produkt 990414 blev lagt I kurven.

artikelnr. 990415 SBKW 42/DH-I-0

Produkt 990415 blev tilføjet til notesblok.

Produkt 990415 blev lagt I kurven.

artikelnr. 990416 SBKW 45/DH-I-0

Produkt 990416 blev tilføjet til notesblok.

Produkt 990416 blev lagt I kurven.

artikelnr. 990417 SBKW 48/DH-I-0

Produkt 990417 blev tilføjet til notesblok.

Produkt 990417 blev lagt I kurven.

artikelnr. 990418 SBKW 51/DH-I-0

Produkt 990418 blev tilføjet til notesblok.

Produkt 990418 blev lagt I kurven.

artikelnr. 990419 SBKW 54/DH-I-0

Produkt 990419 blev tilføjet til notesblok.

Produkt 990419 blev lagt I kurven.

artikelnr. 990421 SBKW 60/DH-I-0

Produkt 990421 blev tilføjet til notesblok.

Produkt 990421 blev lagt I kurven.

SBKW ... DH-I

artikelnr. 990501 SBKW 3/DH-I

Produkt 990501 blev tilføjet til notesblok.

Produkt 990501 blev lagt I kurven.

artikelnr. 990502 SBKW 6/DH-I

Produkt 990502 blev tilføjet til notesblok.

Produkt 990502 blev lagt I kurven.

artikelnr. 990503 SBKW 9/DH-I

Produkt 990503 blev tilføjet til notesblok.

Produkt 990503 blev lagt I kurven.

artikelnr. 990504 SBKW 12/DH-I

Produkt 990504 blev tilføjet til notesblok.

Produkt 990504 blev lagt I kurven.

artikelnr. 990505 SBKW 15/DH-I

Produkt 990505 blev tilføjet til notesblok.

Produkt 990505 blev lagt I kurven.

artikelnr. 990506 SBKW 18/DH-I

Produkt 990506 blev tilføjet til notesblok.

Produkt 990506 blev lagt I kurven.

artikelnr. 990507 SBKW 21/DH-I

Produkt 990507 blev tilføjet til notesblok.
