Supports pour pointes de capture sur faîtières et arêtières

Pour pointes de capture ou tige d'écartement avec support conducteur, pour la protection de modules solaires thermiques, de systèmes photovoltaïques ou d'autres structures sur des toitures en pente.
Le montage du support est assuré par une bande de serrage. Grâce à un étrier réglable et à un étrier fixé à la bande de serrage, le support peut être installé aux différentes tuiles faîtières.

Les pointes captrices / pointes de capture et tiges d'écartement sont à commander séparément.

Les supports combinés avec les pointes captrices/pointes de capture métalliques sont dimensionnés selon Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).

Version simple

Pour pointes captrices (longueur 1000 mm) ou tiges d'écartement en PRV Ø10 mm.

1 produkt

artikelnr. 123110 HA 10 1F FG120.300 V2A

GTIN 4013364147911, CCT (EU): 85389099, Bruttovægt: 321.00 g, VPE: 1.00 pièce(s)

billeder

Yderligere information

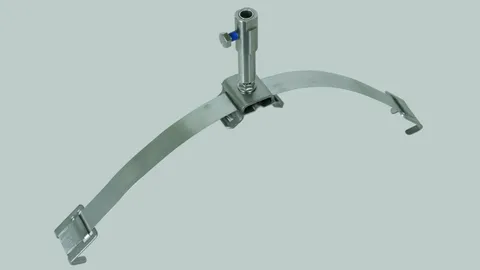

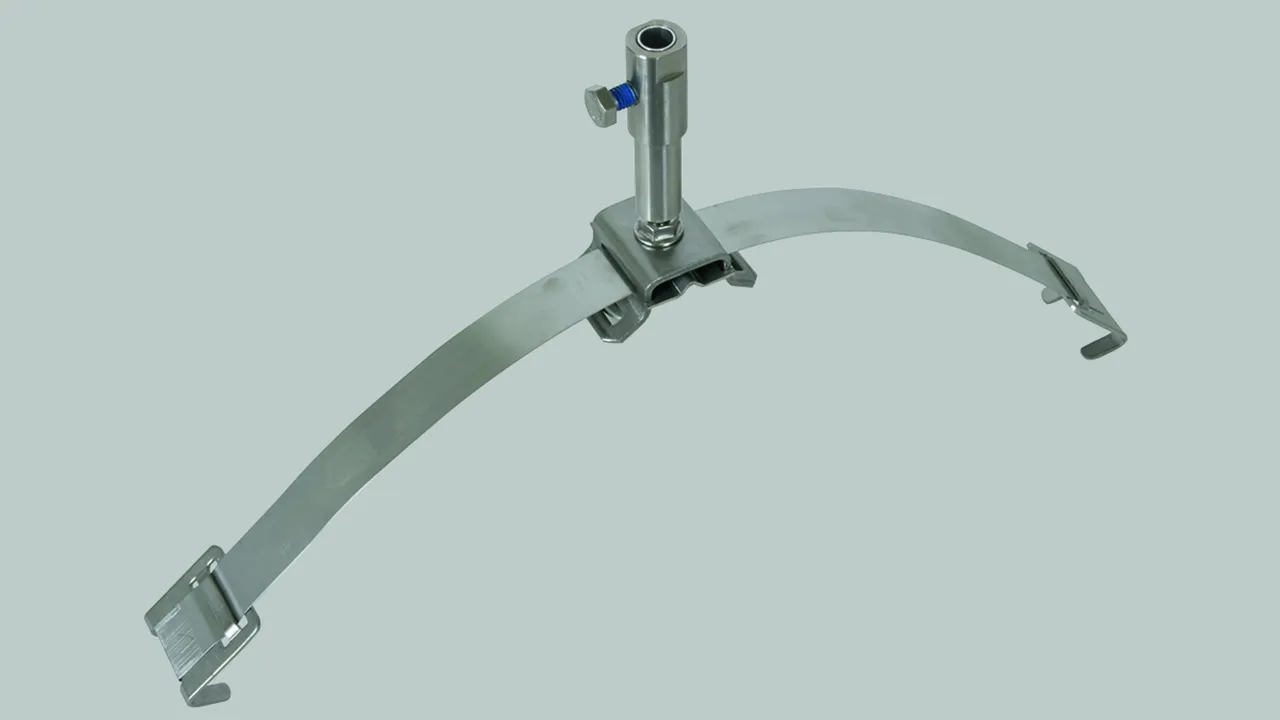

Support pour pointes de capture ou tiges d’écartement Version simple INOX
Support pour pointes de capture ou tiges d’écartement PRV Ø10 mm
avec porte-câble, pour la protection de modules solaires thermiques,
de systèmes photovoltaïques ou d’autres structures installées sur des toitures en pente.
Le montage du support est assuré par une bande de serrage.
À l'aide d'un étrier fixe sur la
bande de serrage et un autre étrier réglable, le support peut être
monté sur les formes les plus diverses
de la tuile faîtière.
Les supports sont dimensionnés en combinaison avec les pointes de capture (longueur 1000 mm, D 10 mm)
ainsi que les tiges d’écartement en PRV (longueur 420 mm, D 10 mm)
selon Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Plage de serrage rd: 10 mm
Plage de serrage: 120-300 mm

produit : DEHN
Type: HA 10 1F FG120.300 V2A
Référence: 123110
ou équivalent

Certificater



Tekniske data

Plage de serrage rd 10 mm
Plage de serrage 120-300 mm
Matériau - connecteur de fixation INOX

Produkt 123110 blev tilføjet til notesblok.

Gå til notesblok

Produkt 123110 blev lagt I kurven.

Gå til webshoppen

Version double

Pour pointes de capture Ø16 / 10 mm, longueur max. 1,5 m, dispositif de serrage pour le raccordement de conducteurs ronds 6-10 mm.

1 produkt

artikelnr. 123116 HA 16 2F FG120.300 V2A

GTIN 4013364147966, CCT (EU): 85389099, Bruttovægt: 1.11 kg, VPE: 1.00 pièce(s)

billeder

Yderligere information

Support pour pointes de capture ou tiges d’écartement Version double INOX
Support pour pointes de capture ou tiges d’écartement Ø16/10 mm,
Longueur max. 1,5 m, pour la protection de modules solaires thermiques,
de systèmes photovoltaïques ou d’autres structures
installées sur des toitures en pente. Le montage du support s'effectue
via bande de serrage. À l'aide d'un étrier fixe sur la
bande de serrage et un autre étrier réglable, le support peut être
monté sur les formes les plus diverses
de la tuile faîtière.
Les supports sont dimensionnés selon Eurocode 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Plage de serrage rd: 16 mm
Plage de serrage: 120-300 mm
Normes: NF EN 62561-1

produit : DEHN
Type: HA 16 2F FG120.300 V2A
Référence: 123116
ou équivalent



Tekniske data

Plage de serrage rd 16 mm
Plage de serrage 120-300 mm
Distance de montage (l1) env. 280 / 350 / 420 mm
Matériau - connecteur de fixation INOX

Produkt 123116 blev tilføjet til notesblok.

Gå til notesblok

Produkt 123116 blev lagt I kurven.

Gå til webshoppen
