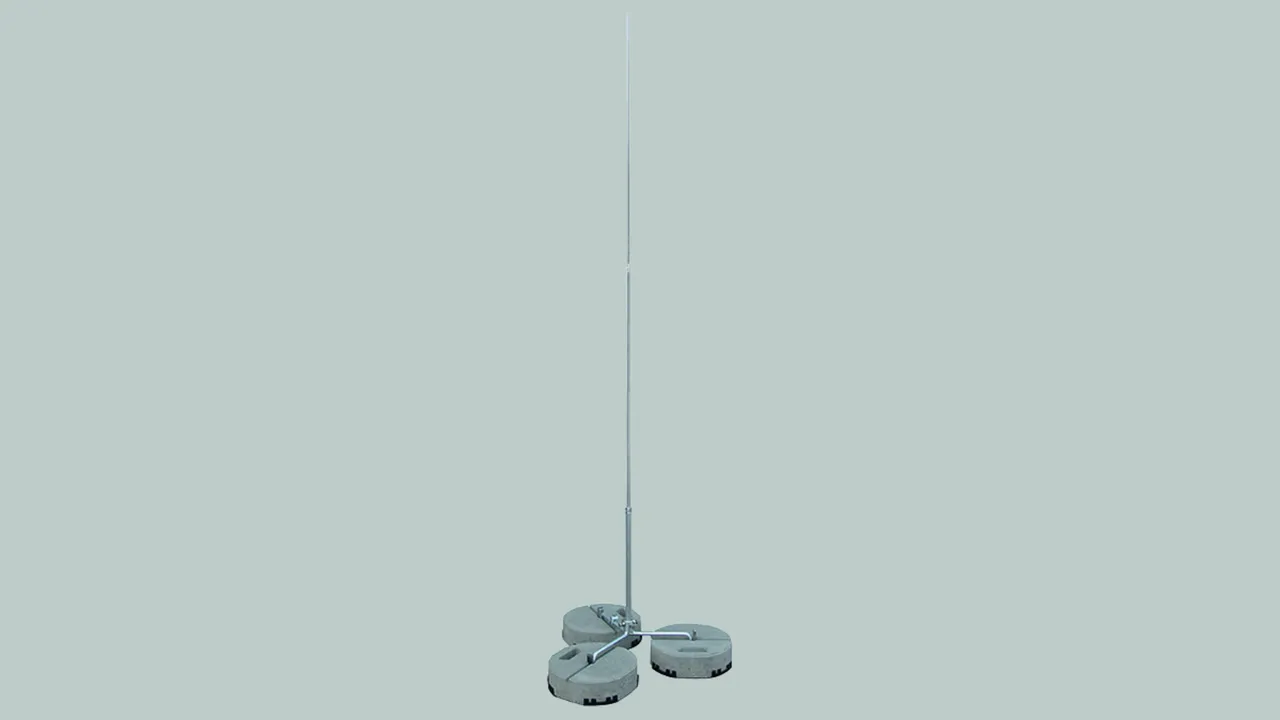

Pointes de capture autoportantes 2,5 jusqu'à 3,5 m

Pointe de capture autoportante avec trépied, pour la protection de structures, adaptation à la pente du toit de jusqu’à 10° max.

Les plots béton (réf. 102 075 ou 102 010) et les plaques de protection (réf. 102 060 ou 102 050) doivent être commandés séparément.

Éléments :
– pointe de capture avec rétrécissement Ø40 / 16 / 10 mm ou Ø22 / 16 / 10 mm
– borne de raccordement (borne à tige) pour conducteur rd 8-10 mm
– trépied pour plot béton à clavettes

Remarque : Attention aux charges autorisées sur le toit. Le cas échéant, vérifier auprès du constructeur du bâtiment.

Pour tiges de capture Ø22 mm

3 produkter

artikelnr. 105525 FS 22 16 10 2500 AL DBS R320 STTZN

GTIN 4013364241985, CCT (EU): 85389099, Bruttovægt: 3.40 kg, VPE: 1.00 pièce(s)

forrige

billeder

Yderligere information

Pointe de capture libre Hauteur 2500 mm
Pointe s de capture libres avec trépied
pour protéger les toitures,
peut être adapté à la pente de toit jusqu’à 10° max.
Les pointes de capture sont dimensionnées selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pour
une vitesse de vent en rafales max. de 185 km/h.
Les plots béton empilables (référence 102 075 ou 102 010) et
les plaques de protection (référence 102 060 ou 102 050) doivent être commandés séparément.
Hauteur: 2500 mm
Rayon: 320 mm
Vitesse du vent/rafales - 3 plots à 8,5 kg: 137 km/h
Encombrement du trépied - 3 plots à 8,5 kg: 730 x 800 mm
Vitesse du vent/rafales - 3 plots à 17 kg: 185 km/h
Encombrement du trépied - 3 plots à 17 kg: 850 x 930 mm
Matériau - pointe de capture: Al
Matériau - trépied: St/tZn
Normes: NF EN 62561-(1+2)

produit : DEHN
Type: FS 22 16 10 2500 AL DBS R320 STTZN
Référence: 105525
ou équivalent

Certificater



Tekniske data

Hauteur 2500 mm
Rayon 320 mm
Vitesse du vent/rafales - 3 plots à 8,5 kg 137 km/h
Encombrement du trépied - 3 plots à 8,5 kg (longueur x largeur) 730 x 800 mm
Vitesse du vent/rafales - 3 plots à 17 kg 185 km/h
Encombrement du trépied - 3 plots à 17 kg (longueur x largeur) 850 x 930 mm
Matériau - pointe de capture Al
Matériau - trépied St/tZn
Normes NF EN 62561-(1+2)

Produkt 105525 blev tilføjet til notesblok.

Gå til notesblok

Produkt 105525 blev lagt I kurven.

Gå til webshoppen

artikelnr. 105530 FS 22 16 10 3000 AL DBS R320 STTZN

GTIN 4013364242029, CCT (EU): 85389099, Bruttovægt: 3.80 kg, VPE: 1.00 pièce(s)

forrige

billeder

Yderligere information

Pointe de capture libre Hauteur 3000 mm
Pointes de capture libres avec trépied
pour protéger les toitures,
peut être adapté à la pente de toit jusqu’à 10° max.
Les pointes de capture sont dimensionnées selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pour
une vitesse de vent en rafales max. de 168 km/h.
Les plots béton empilables (référence 102 075 ou 102 010) et
les plaques de protection (référence 102 060 ou 102 050) doivent être commandés séparément.
Hauteur: 3000 mm
Rayon: 320 mm
Vitesse du vent/rafales - 3 plots à 8,5 kg: 112 km/h
Encombrement du trépied - 3 plots à 8,5 kg: 730 x 800 mm
Vitesse du vent/rafales - 3 plots à 17 kg: 168 km/h
Encombrement du trépied - 3 plots à 17 kg: 850 x 930 mm
Matériau - pointe de capture: Al
Matériau - trépied: St/tZn
Normes: NF EN 62561-(1+2)

produit : DEHN
Type: FS 22 16 10 3000 AL DBS R320 STTZN
Référence: 105530
ou équivalent

Certificater



Tekniske data

Hauteur 3000 mm
Rayon 320 mm
Vitesse du vent/rafales - 3 plots à 8,5 kg 112 km/h
Encombrement du trépied - 3 plots à 8,5 kg (longueur x largeur) 730 x 800 mm
Vitesse du vent/rafales - 3 plots à 17 kg 168 km/h
Encombrement du trépied - 3 plots à 17 kg (longueur x largeur) 850 x 930 mm
Matériau - pointe de capture Al
Matériau - trépied St/tZn
Normes NF EN 62561-(1+2)

Produkt 105530 blev tilføjet til notesblok.

Gå til notesblok

Produkt 105530 blev lagt I kurven.

Gå til webshoppen

artikelnr. 105535 FS 22 16 10 3500 AL DBS R320 STTZN

GTIN 4013364242043, CCT (EU): 85389099, Bruttovægt: 4.30 kg, VPE: 1.00 pièce(s)

forrige

billeder

Yderligere information

Pointe de capture libre Hauteur 3500 mm
Pointes de capture libres avec trépied
pour protéger les toitures,
peut être adapté à la pente de toit jusqu’à 10° max.
Les pointes de capture sont dimensionnées selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pour
une vitesse de vent en rafales max. de 135 km/h.
Les plots béton empilables (référence 102 075 ou 102 010) et
les plaques de protection (référence 102 060 ou 102 050) doivent être commandés séparément.
Hauteur: 3500 mm
Rayon: 320 mm
Vitesse du vent/rafales - 3 plots à 8,5 kg: 95 km/h
Encombrement du trépied - 3 plots à 8,5 kg: 730 x 800 mm
Vitesse du vent/rafales - 3 plots à 17 kg: 135 km/h
Encombrement du trépied - 3 plots à 17 kg: 850 x 930 mm
Matériau - pointe de capture: Al
Matériau - trépied: St/tZn
Normes: NF EN 62561-(1+2)

produit : DEHN
Type: FS 22 16 10 3500 AL DBS R320 STTZN
Référence: 105535
ou équivalent

Certificater



Tekniske data

Hauteur 3500 mm
Rayon 320 mm
Vitesse du vent/rafales - 3 plots à 8,5 kg 95 km/h
Encombrement du trépied - 3 plots à 8,5 kg (longueur x largeur) 730 x 800 mm
Vitesse du vent/rafales - 3 plots à 17 kg 135 km/h
Encombrement du trépied - 3 plots à 17 kg (longueur x largeur) 850 x 930 mm
Matériau - pointe de capture Al
Matériau - trépied St/tZn
Normes NF EN 62561-(1+2)

Produkt 105535 blev tilføjet til notesblok.

Gå til notesblok

Produkt 105535 blev lagt I kurven.

Gå til webshoppen

Pour tiges de capture Ø40 mm

2 produkter

artikelnr. 105531 FS D40 16 10 3000 AL DBS KB STTZN

GTIN 4013364535893, CCT (EU): 85389099, Bruttovægt: 11.00 kg, VPE: 1.00 pièce(s)

billeder

Yderligere information

Pointe de capture libre Hauteur 3 000 mm
Pointes de capture libres avec trépied
pour protéger les toitures,
peut être adapté à la pente de toit jusqu’à 10° max.
Les pointes de capture sont dimensionnées selon Eurocode 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Les plots béton empilables (référence 102 010) et
les plaques de protection (référence 102 050) doivent être
commandés séparément.
Hauteur : 3 000 mm
Rayon : 220 mm
Encombrement du trépied avec plot béton à 17 kg : 668 x 718 mm
Matériau - pointe de capture Alu
Matériau - trépied St/tZn
Norme : DIN EN 62561-(1+2)
Hauteur: 3000 mm
Rayon: 220 mm
Encombrement - trépied: 668 x 718 mm
Matériau - pointe de capture: Al
Matériau - trépied: St/tZn
Normes: NF EN 62561-(1+2)

produit : DEHN
Type: FS D40 16 10 3000 AL DBS KB STTZN
Référence: 105531
ou équivalent



Tekniske data

Hauteur 3000 mm
Rayon 220 mm
Encombrement - trépied (l x b) 668 x 718 mm
Matériau - pointe de capture Al
Matériau - trépied St/tZn
Normes NF EN 62561-(1+2)

Produkt 105531 blev tilføjet til notesblok.

Gå til notesblok

Produkt 105531 blev lagt I kurven.

Gå til webshoppen

artikelnr. 105536 FS D40 16 10 3500 AL DBS KB STTZN

GTIN 4013364535909, CCT (EU): 85389099, Bruttovægt: 11.80 kg, VPE: 1.00 pièce(s)

billeder

Yderligere information

Pointe de capture libre Hauteur 3 500 mm
Pointes de capture libres avec trépied
pour protéger les toitures,
peut être adapté à la pente de toit jusqu’à 10° max.
Les pointes de capture sont dimensionnées selon Eurocode 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Les plots béton empilables (référence 102 010) et
les plaques de protection (référence 102 050) doivent être
commandés séparément.
Hauteur : 3 500 mm
Rayon : 220 mm
Encombrement du trépied avec plot béton à 17 kg : 668 x 718 mm
Matériau - pointe de capture Alu
Matériau - trépied St/tZn
Norme : DIN EN 62561-(1+2)
Hauteur: 3500 mm
Rayon: 220 mm
Encombrement - trépied: 668 x 718 mm
Matériau - pointe de capture: Al
Matériau - trépied: St/tZn
Normes: NF EN 62561-(1+2)

produit : DEHN
Type: FS D40 16 10 3500 AL DBS KB STTZN
Référence: 105536
ou équivalent



Tekniske data

Hauteur 3500 mm
Rayon 220 mm
Encombrement - trépied (l x b) 668 x 718 mm
Matériau - pointe de capture Al
Matériau - trépied St/tZn
Normes NF EN 62561-(1+2)

Produkt 105536 blev tilføjet til notesblok.

Gå til notesblok

Produkt 105536 blev lagt I kurven.

Gå til webshoppen
