Filtre réseau

Protège l'équipement terminal sensible contre des perturbations symétriques et asymétriques haute fréquence
Complète les parafoudres type 3, tels que DEHNrail M 2P 255

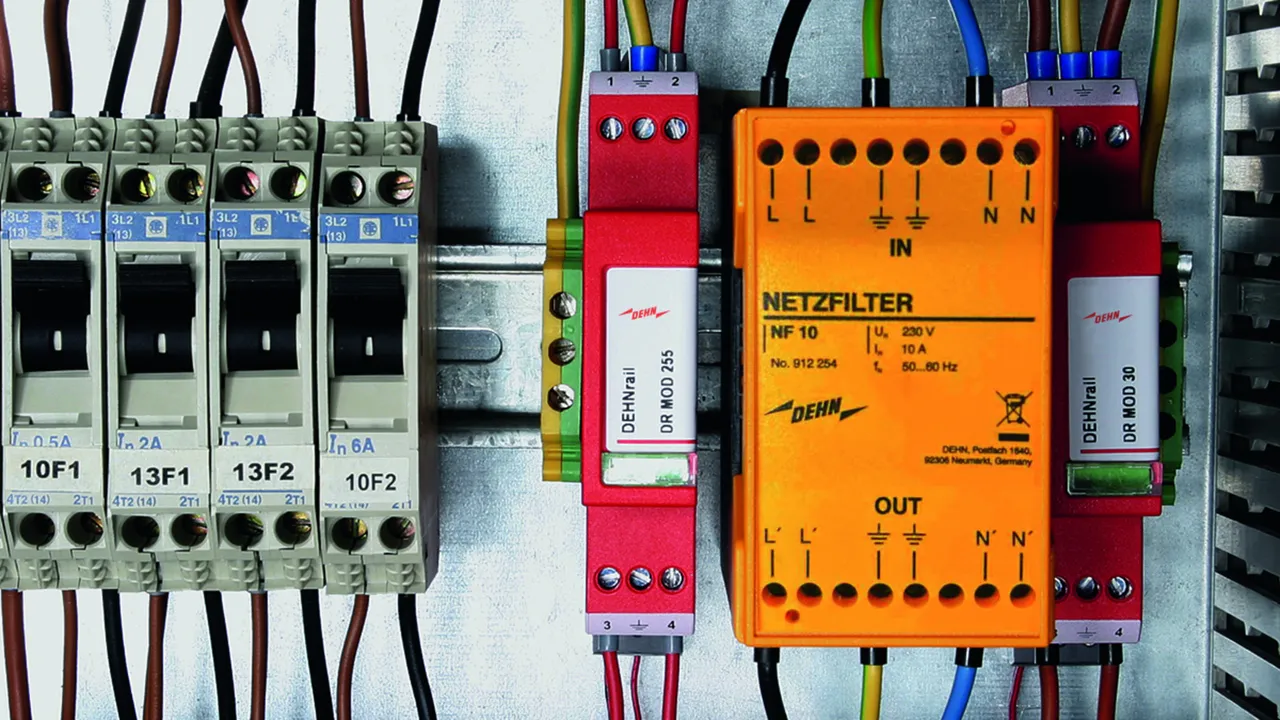

Montage simple sur rail DIN oméga dans l'armoire de distribution

NF 10

Filtre réseau pour la protection contre les perturbations symétriques et asymétriques.

1 produkt

GTIN 4013364073685, CCT (EU): 85359000, Bruttovægt: 300.00 g, VPE: 1.00 pièce(s)

billeder

Yderligere information

produit : DEHN
Type: NF 10
Référence: 912254
ou équivalent

Tekniske data

Tension nominale AC (U_N )	230 V
Courant nominal AC (I_L )	10 A
Atténuation avec f = 1 MHz symétrique	> 64 dB
Atténuation avec f = 1 MHz asymétrique	> 69 dB

Tension nominale AC (U_N )	230 V
Courant nominal AC (I_L )	10 A
Fréquence nominale (f_N )	50-60 Hz
Courant de décharge (avec U_N)	≤ 3,5 mA
Atténuation avec f = 1 MHz symétrique	> 64 dB
Atténuation avec f = 1 MHz asymétrique	> 69 dB
Capacité totale du circuit [L-N]	660 nF
Capacité totale du circuit [L (N)-PE]	66 nF
Inductance totale du circuit	1,8 mH par ligne
Fusible amont	10 A gG
Température d'utilisation (T_U )	- 25° C... + 40° C
Section de raccordement (min.)	2,5 mm²multi-brins
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique GF (polycarbonate)
Indice de protection	IP 20
Dimensions	110 x 45 x 75 mm
