BLITZDUCTOR VT

Protection économiquement avantageuse des lignes de données multifilaires
Variantes spécifiques aux interfaces, p. ex. RS485 ou télécommunications
Variantes pour systèmes d’alimentation en DC

Details

Version pour la protection des système de protection actif contre la corrosion

Boîtier BVT avec une largeur de 1,5 modules et une connexion RJ :
BVT TC1 pour la protection des interfaces de télécommunication

Boîtier BVT avec une largeur de 1,5 modules et bornes à visser :
BVT AVD/ALD : 2 conducteurs protégés pour systèmes d‘alimentation DC

BVT RS485

Parafoudre polyvalent, par exemple pour interfaces symétriques à quatre conducteurs RS485/422 ou pour des capteurs de température. Permet le raccordement direct ou indirect du blindage à la terre et la connexion d'un signal de terre.

1 produkt

artikelnr. 918401 BVT RS485 5

GTIN 4013364074224, CCT (EU): 85363010, Bruttovægt: 199.00 g, VPE: 1.00 pièce(s)

billeder

Yderligere information

CAD filer

Tension nominale DC: 5 V
Tension d’utilisation permanente max DC: 6 V
Courant nominal: 0,5 A
C2 Courant nominal de décharge (8/20 µs) total: 10 kA

produit : DEHN
Type: BVT RS485 5
Référence: 918401
ou équivalent

Certificater

Tekniske data

Classe SPD	Q
Tension d’utilisation permanente max DC (U_C )	6 V
Courant nominal (I_L )	0,5 A
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	0,8 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
Impédance série par conducteur	1,8 ohm
Bande passante cond-cond (f_G )	1,7 MHz
Certifications	CSA

Classe SPD	Q
Tension nominale DC (U_N )	5 V
Tension d’utilisation permanente max DC (U_C )	6 V
Courant nominal (I_L )	0,5 A
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	0,8 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
Niveau de protection cond-cond avec I_n C2 (U_P )	≤ 20 V
Niveau de protection cond-terre avec I_n C2 (U_P )	≤ 700 V
Niveau de protection cond-cond à 1 kV/µs C3 (U_P )	≤ 8,5 V
Niveau de protection cond-terre à 1 kV/µs C3 (U_P )	≤ 600 V
Impédance série par conducteur	1,8 ohm
Bande passante cond-cond (f_G )	1,7 MHz
Capacité cond-cond (C)	≤ 5 nF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	IP 20
Montage sur	Rail DIN 35 mm selon EN 60715
Raccordement d'entrée/de sortie	vis/vis
Section de raccordement rigide	0,08-2,5 mm²
Section de raccordement brins souples	0,08-2,5 mm²
Couple de serrage (borne de raccordement)	0,5 Nm
Mise à la terre par	borne à visser
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Couleur	jaune
Normes de test	IEC 61643-21 / EN 61643-21
Certifications	CSA

Produkt 918401 blev tilføjet til notesblok.

Gå til notesblok

Produkt 918401 blev lagt I kurven.

Gå til webshoppen

BVT AVD

Parafoudre pour montage sur rail DIN oméga et pour la protection CEM des composants électriques avec alimentation DC, par exemple SIEMENS SPS. De par l'utilisation d'une diode unipolaire, on doit prendre en compte la polarité de la tension de fonctionnement.

1 produkt

artikelnr. 918422 BVT AVD 24

GTIN 4013364149267, CCT (EU): 85363010, Bruttovægt: 109.10 g, VPE: 1.00 pièce(s)

forrige

billeder

Yderligere information

CAD filer

Tension nominale DC: 24 V
Tension d’utilisation permanente max DC: 35 V
Courant nominal à 80 °C: 10 A
C2 Courant nominal de décharge (8/20 µs) total: 2 kA

produit : DEHN
Type: BVT AVD 24
Référence: 918422
ou équivalent

Certificater

Tekniske data

Classe SPD	W
Tension d’utilisation permanente max DC (U_C )	35 V
Courant nominal à 80 °C (I_L )	10 A
C2 Courant nominal de décharge (8/20 µs) total (I_n )	2 kA

Classe SPD	W
Tension nominale DC (U_N )	24 V
Tension d’utilisation permanente max DC (U_C )	35 V
Courant nominal à 80 °C (I_L )	10 A
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	1 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	2 kA
Niveau de protection cond-cond avec I_n C2 (U_P )	≤ 70 V
Niveau de protection cond-terre avec I_n C2 (U_P )	≤ 500 V
Niveau de protection cond-cond à 1 kV/µs C3 (U_P )	≤ 50 V
Niveau de protection cond-terre à 1 kV/µs C3 (U_P )	≤ 450 V
Capacité cond-cond (C)	≤ 7 nF
Capacité cond-terre (C)	≤ 1,5 nF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	IP 20
Montage sur	Rail DIN 35 mm selon EN 60715
Raccordement d'entrée/de sortie	vis/vis
Section de raccordement rigide	0,5-6,0 mm²
Section de raccordement brins souples	0,5-4,0 mm²
Couple de serrage (borne de raccordement)	0,8 Nm
Mise à la terre par	borne à visser
Matériau de l'enveloppe	Thermoplastique, UL 94 V-0
Couleur	jaune
Normes de test	CEI 61643-21/NF EN 61643-21

Produkt 918422 blev tilføjet til notesblok.

Gå til notesblok

Produkt 918422 blev lagt I kurven.

Gå til webshoppen

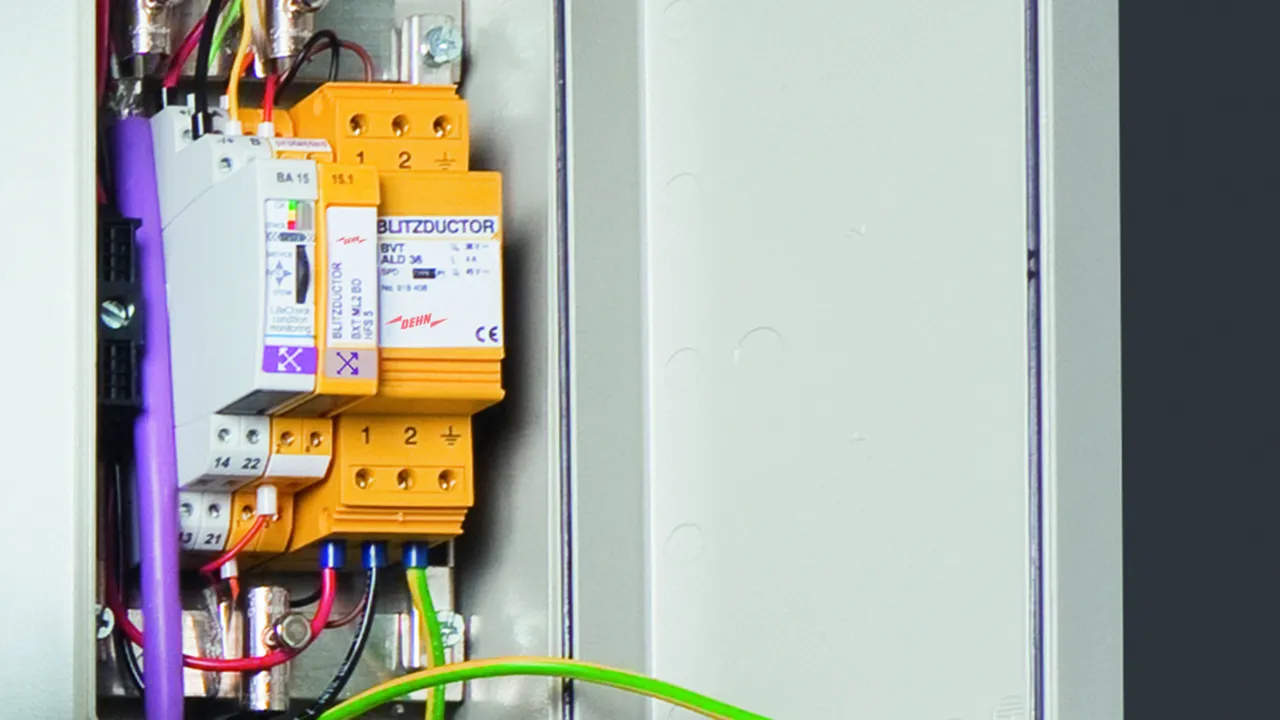

BVT ALD

Parafoudre combiné et énergétiquement coordonné pour la protection d'alimentations DC isolées de la terre pour montage sur rail DIN.

2 produkter

artikelnr. 918408 BVT ALD 36

GTIN 4013364125292, CCT (EU): 85363010, Bruttovægt: 122.00 g, VPE: 1.00 pièce(s)

billeder

Yderligere information

CAD filer

Tension nominale DC: 36 V
Tension d’utilisation permanente max DC: 45 V
Courant nominal à 80 °C: 4 A
Courant nominal à 45 °C: 7 A
C2 Courant nominal de décharge (8/20 µs) total: 20 kA

produit : DEHN
Type: BVT ALD 36
Référence: 918408
ou équivalent

Certificater

Tekniske data

Classe SPD	M
Tension d’utilisation permanente max DC (U_C )	45 V
Courant nominal à 80 °C (I_L )	4 A
Courant nominal à 45 °C (I_L )	7 A
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	2,5 kA
D1 Courant de foudre (10/350 µs) total (I_imp )	5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
Impédance série par conducteur	22 µH
Certifications	UL

Classe SPD	M
Tension nominale DC (U_N )	36 V
Tension d’utilisation permanente max DC (U_C )	45 V
Courant nominal à 80 °C (I_L )	4 A
Courant nominal à 45 °C (I_L )	7 A
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	2,5 kA
D1 Courant de foudre (10/350 µs) total (I_imp )	5 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
Niveau de protection cond-cond avec I_n C2 (U_P )	≤ 80 V
Niveau de protection cond-terre avec I_n C2 (U_P )	≤ 1000 V
Niveau de protection cond-cond à 1 kV/µs C3 (U_P )	≤ 60 V
Niveau de protection cond-terre à 1 kV/µs C3 (U_P )	≤ 650 V
Impédance série par conducteur	22 µH
Capacité cond-cond (C)	≤ 1,5 nF
Capacité cond-terre (C)	≤ 100 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	IP 20
Montage sur	Rail DIN 35 mm selon EN 60715
Raccordement d'entrée/de sortie	vis/vis
Section de raccordement rigide	0,5-6,0 mm²
Section de raccordement brins souples	0,5-4,0 mm²
Couple de serrage (borne de raccordement)	0,8 Nm
Mise à la terre par	borne à visser
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Couleur	jaune
Normes de test	CEI 61643-21/NF EN 61643-21
Certifications	UL

Produkt 918408 blev tilføjet til notesblok.

Gå til notesblok

Produkt 918408 blev lagt I kurven.

Gå til webshoppen

artikelnr. 918409 BVT ALD 60

GTIN 4013364146709, CCT (EU): 85363010, Bruttovægt: 122.00 g, VPE: 1.00 pièce(s)

billeder

Yderligere information

CAD filer

Tension nominale DC: 60 V
Tension d’utilisation permanente max DC: 65 V
Courant nominal à 80 °C: 4 A
Courant nominal à 45 °C: 7 A
C2 Courant nominal de décharge (8/20 µs) total: 20 kA

produit : DEHN
Type: BVT ALD 60
Référence: 918409
ou équivalent

Certificater

Tekniske data

Classe SPD	M
Tension d’utilisation permanente max DC (U_C )	65 V
Courant nominal à 80 °C (I_L )	4 A
Courant nominal à 45 °C (I_L )	7 A
Fusible amont	U_N ≥ 45 V et I_L ≥ 1 A
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	2,5 kA
D1 Courant de foudre (10/350 µs) total (I_imp )	5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
Impédance série par conducteur	22 µH
Certifications	UL

Classe SPD	M
Tension nominale DC (U_N )	60 V
Tension d’utilisation permanente max DC (U_C )	65 V
Courant nominal à 80 °C (I_L )	4 A
Courant nominal à 45 °C (I_L )	7 A
Fusible amont	U_N ≥ 45 V et I_L ≥ 1 A
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	2,5 kA
D1 Courant de foudre (10/350 µs) total (I_imp )	5 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	20 kA
Niveau de protection cond-cond avec I_n C2 (U_P )	≤ 120 V
Niveau de protection cond-terre avec I_n C2 (U_P )	≤ 1000 V
Niveau de protection cond-cond à 1 kV/µs C3 (U_P )	≤ 90 V
Niveau de protection cond-terre à 1 kV/µs C3 (U_P )	≤ 650 V
Impédance série par conducteur	22 µH
Capacité cond-cond (C)	≤ 1,0 nF
Capacité cond-terre (C)	≤ 100 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	IP 20
Montage sur	Rail DIN 35 mm selon EN 60715
Raccordement d'entrée/de sortie	vis/vis
Section de raccordement rigide	0,5-6,0 mm²
Section de raccordement brins souples	0,5-4,0 mm²
Couple de serrage (borne de raccordement)	0,8 Nm
Mise à la terre par	borne à visser
Matériau de l'enveloppe	Thermoplastique, UL 94 V-0
Couleur	jaune
Normes de test	CEI 61643-21/NF EN 61643-21
Certifications	UL

Produkt 918409 blev tilføjet til notesblok.

Gå til notesblok

Produkt 918409 blev lagt I kurven.

Gå til webshoppen

BVT TC

Parafoudre coordonné énergétiquement et sans courant de fuite pour conducteur a/b, RNIS U_k0 ou ADSL avec raccordements RJ45 et raccordements supplémentaires pour bornes à visser.
Le brochage de la prise RJ45 est compatible RJ11/12. Les bornes à visser parallèles sont plus robustes que les prises RJ45 et elles augmentent le courant nominal de décharge à 10 kA.

1 produkt

artikelnr. 918411 BVT TC 1

GTIN 4013364093133, CCT (EU): 85363010, Bruttovægt: 110.90 g, VPE: 1.00 pièce(s)

billeder

Yderligere information

Tension d’utilisation permanente max DC: 170 V
Courant nominal: 0,2 A
C2 Courant nominal de décharge (8/20 µs) total: 5 kA

produit : DEHN
Type: BVT TC 1
Référence: 918411
ou équivalent

Certificater

Tekniske data

Classe SPD	R
Tension d’utilisation permanente max DC (U_C )	170 V
Courant nominal (I_L )	0,2 A
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	1 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	5 kA
Impédance série par conducteur	4,7 ohm
Bande passante cond-cond (f_G )	17 MHz

Classe SPD	R
Tension nominale (U_N )	130 V
Tension d’utilisation permanente max DC (U_C )	170 V
Courant nominal (I_L )	0,2 A
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	1 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	5 kA
Niveau de protection cond-cond avec I_n C2 (U_P )	≤ 275 V
Niveau de protection cond-terre avec I_n C2 (U_P )	≤ 600 V
Niveau de protection cond-cond à 1 kV/µs C3 (U_P )	≤ 240 V
Niveau de protection cond-terre à 1 kV/µs C3 (U_P )	≤ 600 V
Impédance série par conducteur	4,7 ohm
Bande passante cond-cond (f_G )	17 MHz
Capacité cond-cond (C)	≤ 300 pF
Capacité cond-terre (C)	≤ 15 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	IP 10
Montage sur	Rail DIN 35 mm selon EN 60715
Raccordement d'entrée/de sortie	RJ45 ou bornes/RJ45 ou bornes
Affectation	4/5
Section de raccordement rigide	0,08-2,5 mm²
Section de raccordement brins souples	0,08-2,5 mm²
Mise à la terre par	borne à visser
Matériau de l'enveloppe	thermoplastique, UL 94 V-0
Couleur	jaune
Normes de test	CEI 61643-21/NF EN 61643-21

Produkt 918411 blev tilføjet til notesblok.

Gå til notesblok

Produkt 918411 blev lagt I kurven.

Gå til webshoppen

BVT KKS ALD

Parafoudre combiné pour la protection des redresseurs dans les circuit. Contact de télésignalisation pour l'indication d'état du module (surveillance de la température des varistances). Installation dans un boîtier en tôle recommandée. Tension d'amorçage à faible impulsion due au contrôle capacitif.

1 produkt

artikelnr. 918420 BVT KKS ALD 75

GTIN 4013364094895, CCT (EU): 85363010, Bruttovægt: 229.00 g, VPE: 1.00 pièce(s)

forrige

billeder

Yderligere information

CAD filer

Tension d’utilisation permanente max DC: 75 V
Courant nominal: 12 A
C2 Courant nominal de décharge (8/20 µs) total: 40 kA

produit : DEHN
Type: BVT KKS ALD 75
Référence: 918420
ou équivalent

Certificater

Tekniske data

Classe SPD	M
Tension d’utilisation permanente max DC (U_C )	75 V
Courant nominal (I_L )	12 A
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	3,5 kA
D1 Courant de foudre (10/350 µs) total (I_imp )	7 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	40 kA
Impédance série par conducteur	5 µH
Bande passante cond-cond (f_G )	1 MHz
Contacts de télésignalisation/Type de contact	ouverture

Classe SPD	M
Tension nominale (U_N )	70 V
Tension d’utilisation permanente max DC (U_C )	75 V
Courant nominal (I_L )	12 A
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	3,5 kA
D1 Courant de foudre (10/350 µs) total (I_imp )	7 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	20 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	40 kA
Niveau de protection cond-cond avec I_n C2 (U_P )	≤ 420 V
Niveau de protection cond-terre avec I_n C2 (U_P )	≤ 420 V
Niveau de protection cond-cond à 1 kV/µs C3 (U_P )	≤ 370 V
Niveau de protection cond-terre à 1 kV/µs C3 (U_P )	≤ 370 V
Impédance série par conducteur	5 µH
Bande passante cond-cond (f_G )	1 MHz
Capacité cond-cond (C)	≤ 2 nF
Capacité cond-terre (C)	≤ 2 nF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	IP 20
Montage sur	Rail DIN 35 mm selon EN 60715
Raccordement d'entrée/de sortie	vis/vis
Section de raccordement rigide	0,5-6 mm²
Section de raccordement brins souples	0,5-4 mm²
Mise à la terre par	borne à visser
Matériau de l'enveloppe	Thermoplastique, UL 94 V-0
Couleur	rouge
Normes de test	CEI 61643-21/NF EN 61643-21
Contacts de télésignalisation/Type de contact	ouverture
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Capacité de commutation AC	250 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm²

Produkt 918420 blev tilføjet til notesblok.

Gå til notesblok

Produkt 918420 blev lagt I kurven.

Gå til webshoppen

BVT KKS APD

Parafoudre combiné, pour la protection du circuit de mesure de tension. Contact de signalisation à distance.

1 produkt

artikelnr. 918421 BVT KKS APD 36

GTIN 4013364094901, CCT (EU): 85363010, Bruttovægt: 130.30 g, VPE: 1.00 pièce(s)

forrige

billeder

Yderligere information

CAD filer

Tension d’utilisation permanente max DC: 36,8 V
Courant nominal: 0,05 A
C2 Courant nominal de décharge (8/20 µs) total: 40 kA

produit : DEHN
Type: BVT KKS APD 36
Référence: 918421
ou équivalent

Certificater

Tekniske data

Classe SPD	M
Tension d’utilisation permanente max DC (U_C )	36,8 V
Courant nominal (I_L )	0,05 A
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	3,5 kA
D1 Courant de foudre (10/350 µs) total (I_imp )	7 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	40 kA
Impédance série par conducteur	55 ohm
Contacts de télésignalisation/Type de contact	ouverture

Classe SPD	M
Tension nominale (U_N )	36 V
Tension d’utilisation permanente max DC (U_C )	36,8 V
Courant nominal (I_L )	0,05 A
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	3,5 kA
D1 Courant de foudre (10/350 µs) total (I_imp )	7 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	20 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	40 kA
Niveau de protection cond-cond avec I_n C2 (U_P )	≤ 65 V
Niveau de protection cond-terre avec I_n C2 (U_P )	≤ 800 V
Niveau de protection cond-cond à 1 kV/µs C3 (U_P )	≤ 48 V
Niveau de protection cond-terre à 1 kV/µs C3 (U_P )	≤ 600 V
Impédance série par conducteur	55 ohm
Bande passante cond-cond (f_G )	4 dB avec 1 MHz (100 ohm)
Capacité cond-cond (C)	≤ 1 nF
Capacité cond-terre (C)	≤ 10 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	IP 20
Montage sur	Rail DIN 35 mm selon EN 60715
Raccordement d'entrée/de sortie	vis/vis
Section de raccordement rigide	0,5-6 mm²
Section de raccordement brins souples	0,5-4 mm²
Mise à la terre par	borne à visser
Matériau de l'enveloppe	Thermoplastique, UL 94 V-0
Couleur	jaune
Normes de test	CEI 61643-21/NF EN 61643-21
Contacts de télésignalisation/Type de contact	ouverture
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Capacité de commutation AC	250 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm²

Produkt 918421 blev tilføjet til notesblok.

Gå til notesblok

Produkt 918421 blev lagt I kurven.

Gå til webshoppen

Results for products (0)

Results for content (0)

BLITZDUCTOR VT

Details
